Васюкевич

Номер патента: 1837313

Опубликовано: 30.08.1993

Автор: Васюкевич

МПК: G06F 15/20

Метки: вычислительной, искажений, локальной, моноканале, обнаружения, сети

...что Тн-ТзТи Таким образом, на выходе приемника 2 и на выходе элемента задержки 3 наблюдаются две двоичные последовательности сигналов 8 и Рв соответственно, поступаемые далее напрямую или с инверсией на входы О, С триггеров 8-11. Каждый из триггеров реагирует на переключение О+1 (т.е. однократное изменение значения сигнала с нуля нв единицу) на своем тактовом С-входе. При этом триггер подтверждает свое нулевое состояние, если в момент переключения С:О+1 на информационном Э-входе поддерживается нулевой сигнал, Если аа в момент С: О.ф 1 иа информационном О-входе присутствует единичньн 4 сигнал, то триггер меняет свое состоаиие. что сопроаощдаетса появлением ед 44 ннцы на его Выхбдю. Входи С, О триггеров 8-11 связаны с ВЫИОДВФН щзнэмннка...

Номер патента: 1740355

Опубликовано: 15.06.1992

Авторы: Васюкевич, Губарь, Матвиенко

МПК: C04B 40/00

Метки: активации, бетонов, золы, приготовления, растворов

...7 - 25 кВ.Недостатком данного способа является необходимость предварительного увлажнения заполнителя водным раствором сульфитнодрожжевой бражки или хлористого натрия, концентрацией 0,25-2% и использование высоковольтного напряжения.Целью изобретения является повышение прочности.(54) СПОСОБ АКТИВАЦИИ 3 ГОТОВЛЕНИЯ БЕТОНОВ И (57) Изобретение относитс ву, к способам приготовл растворов. Сущность изоб нитель для бетона (золу-уно товлением бетонной смес электрическом поле с на 200-650 В/см направлено прочности, 1 табл. П р и м е р, Золу-унос перед приготовлением смеси, т. е. перед перемешиванием,поляризуют в электрическом поле с напряженностью 200 - 650 В/см. затем приготавливают цементно-зольное тестоследующего состава, мас.%;Цемент 40Зола...

Номер патента: 1705975

Опубликовано: 15.01.1992

Авторы: Васюкевич, Фарбовский

МПК: H02K 41/06

Метки: двигатель, катящимся, ротором, типа, торцового

...и обработка рабочих поверхностей с одного установа повышают энергетические характеристики двигателя, расширяют область применения и улучшают его технологичность, 1 ил. нет вращающееся магнитное поле. Вследствие несимметрии рабочего зазора появляется сила одностороннего магнитного притяжения, которая будет вращаться синхронного с угловой скоростью й вращения поля обмотки. Под действием этой силы ротор притянется к статору и будет обкатывать его поверхность с угловой скоростью й, одновременно медленно поворачиваясь вокруг своей оси со скоростьюпа) й Это вращение является рабочим и передается на выходной вал с помощью передачи несоосного вращения,За счет возможности осевого перемещения ротор займет положение, при котором произойдет его...

Номер патента: 1668345

Опубликовано: 07.08.1991

Авторы: Васюкевич, Губарь, Макеев, Матвиенко

МПК: C04B 40/00

Метки: бетонной, приготовления, смеси

...именно к технологии приготовления бетонной смеси.Целью изобретения является ускорение твердения и повышение прочности бетона без нагрева бетонной смеси.П р и м е р, Готовят бетонную смесь следующего состава, кг/м: цемент 400; песок 540; щебень фракций 5 - 20 1280; вода 180. Необходимую дозировку компонентов загружают в смеситель принудительного перемешивания и перемешивают в течение 3 мин. Определяют температуру и подвижность бетонной смеси, формуют образцы-кубики с ребром 0,1 м (контрольная серия).Вовторой серии в процессе перемешивания бетонной смеси(3 мин) осуществляют ее электронагрев до 50 С. Расход электроэнергии 0,8 - 0,9 кВт ч/м бетонной смеси.зОпределяют температуру и подвижность бетонной смеси. ющих сериях бетонт...

Номер патента: 1598859

Опубликовано: 07.10.1990

Авторы: Васюкевич, Юдаков

МПК: B22D 27/02

Метки: расплава, силами, электромагнитными

...в момент разрыва тока , так как время возбуждения 1 в много больше времени переходного процесса тн, поэтому много меньше ЭДС и токи в металле 7 при возбуждении, чем при размыкании контактора 4. В то же время для устранения этой силы на время тв с помощью электрододержателей 12 можно отключать дополнительную обмотку 10 от электродов 11, Достаточно разорвать цепь в одном месте, т.е. в одном электрододержателе. Изменением величины емкости С конденсатора 5 управляют длительностью времени переходного процесса тн, а следовательно, и времени воздействия электромагнитной силы на расплав металла 7,По окончании процесса электроды 11 оказываются вплавленными в металл 7 прибыльной части б. Так как электроды 11 выполнены съемными, нет надобности...

Номер патента: 1525887

Опубликовано: 30.11.1989

Автор: Васюкевич

МПК: H03K 5/19

Метки: двух, идентичности, импульсов, последовательностей

...13 образуется единичный сигнал.Выходы селекторов 13 и 14 импульсовпо длительности обьединены элементомИЛИ 12, выход которого является выходом всего устройства. Поэтому, еслив процессе сопоставления двоичных по"следовательностей импульсов Р, и Рвыходной сигнал устройства неизменноравен нулю, то последовательностиидентичны. В противоположном случае,характеризующемся появлением единицына выходе устройства, сравниваемыепоследовательности импульсов не идентичны.П р и и е р. Устройство генерируетимпульсыдлительностью 100 нс с пауэани 200 нс (Р, фиг. 2). Эти импульсы ю)ступлют в линию связи и используютса дни тестирования соответствующего канала методом шлейфования.Временная характеристика шлейфа известна: импульсы проходят по замкну 25887...

Номер патента: 1446622

Опубликовано: 23.12.1988

Авторы: Васюкевич, Гладышев, Жуляков, Плокс

МПК: G06F 11/30

Метки: вычислительной, информации, локальной, многоканальной, сети

...в блоке 11 подсчитывается какобщее число принятых октетов послеполя ОНК, так и количество октетовинформационного поля кадра, Полученное значение принятых октетов с третьих выходов блока 11 подается науправляющие входы блока 7, а с вторых выходов блока 11 - на адресныевходы блока 7 подаются сформированные импульсы записи с помощью которых фиксируются соответственно посту 6622 6пающие с выхода буферного регистра 3октеты УУ 13 и 14,Затем ожидаемое число октетов 6,5закодированное в двоичном коде в октетах УУ 13 и 14, сравнивается в блоке 7 с действительным их количеством,подсчитанным в блоке 11 и поступившим на адресные входы блока 7,Результаты анализа и контроля вблоках 6 и 7 могут быть отображенына индикаторах, подключенным к выходам 17 н...

Номер патента: 1446621

Опубликовано: 23.12.1988

Авторы: Банкович, Васюкевич, Жуляков, Плокс

МПК: G06F 11/22

Метки: вычислительной, имитатор, компонентов, локальной, моноканальной, сети, тестирования

...циклический характер. Цикл состоит из 16-ти тактов: ЗО восемь тактов (счет 0-7) для выборки восьми битов ЗУ 13 и восемь тактов (счет 8-15) для выборки восьми битов ЗУ 14. Сиена адреса ячеек ЗУ 13 прообразование уровней и гальваническуюразвязку соответствующих сигналов 5 144 б 62 1 6согласно стандарту 150 на интерфейсе с блока доступа с абонентскойсистемой.Формирователь 8 переводится битовой последовательностью с выходамультиплексора 4 в состояние, отвечающее расчетному значению, вычисляемому по алгоритму определения контрольной последовательности кадра встандарте 180 8802/3. Расчет КПКпроизводится по известной схеме циклического кодирования путем деленияна образующий полином 32-й степени.Функция деления входного номинала(двоичной...

Номер патента: 1431014

Опубликовано: 15.10.1988

Авторы: Васюкевич, Юдаков

МПК: H02K 25/00

Метки: генератор, ударный

...статор 1 с обмоткой 2 на полюсах 3 и ротор 4 с обмоткой 5 на полюсах б. На валу 7 закреплен опорный диск 8, диаметр которого равен наружному диаметру ротора 4. Место крепления опорного диска на валу равноудалено от подшипников 9, В общем случае опорный диск закреплен в средней части ротора (в сечении максимального прогиба вала), Опорные сегменты 10 рас положены на статоре 1 между полюсами 3 напротив опорного диска 8. Высота выступающей в воздушный зазор Р между , статором и ротором части каждого опорного сегмента Ь меньше Р на ве личину эксцентриситета ротора относительно статора е. Это предотвращает касание ротора к статору в режиме холостого хода генератора, Опорные диск и сегменты могут выполняться из немагнитного материала.При работе...

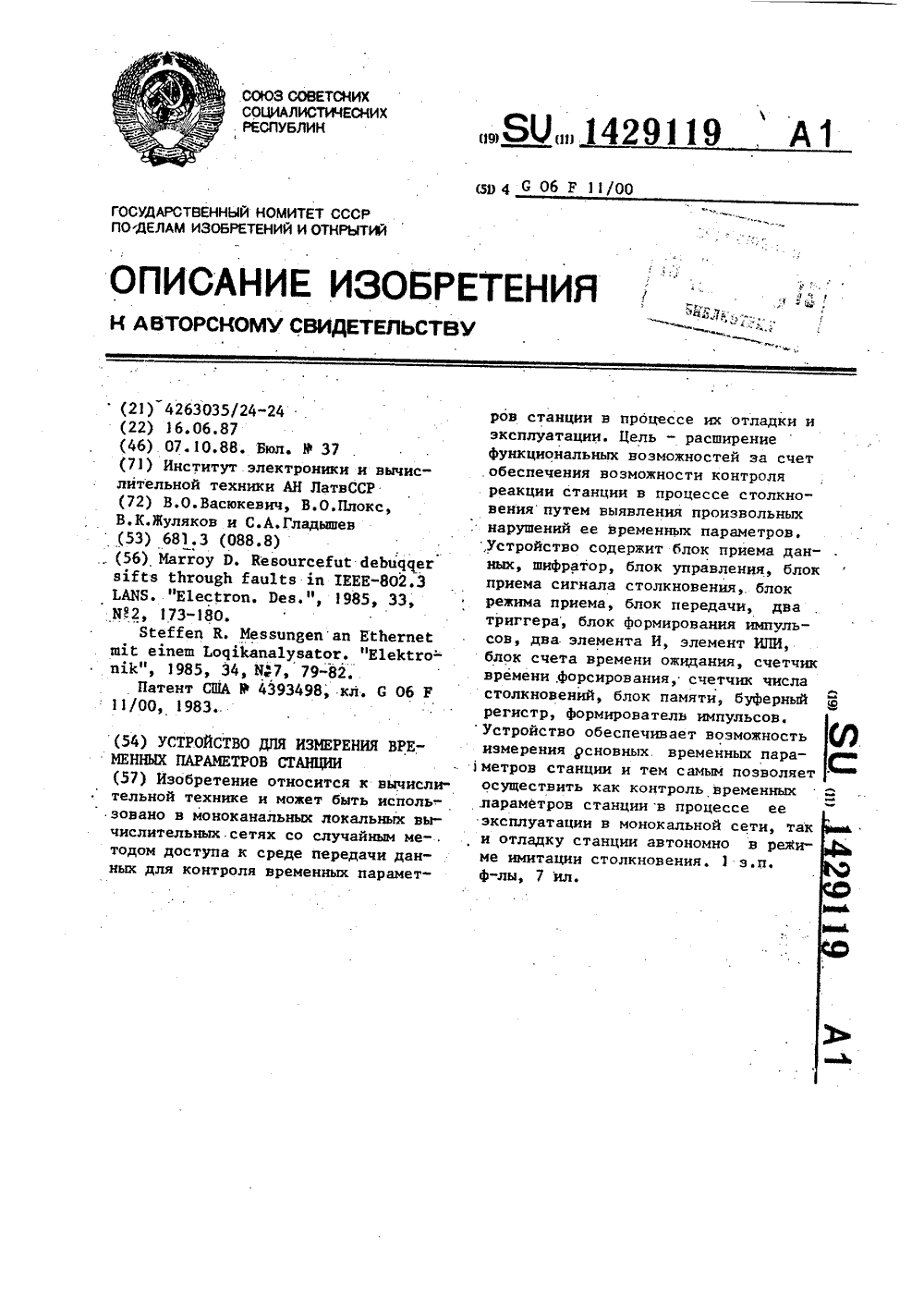

Номер патента: 1429119

Опубликовано: 07.10.1988

Авторы: Васюкевич, Гладышев, Жуляков, Плокс

МПК: G06F 11/00, G06F 15/16

Метки: временных, параметров, станции

...Вовремя приема кадра, до тех пор, пока на первый вход блока 1 счетавремени ожидания поступает сигнал"Носитель" (с выхода декодера 2,фиг.1), запрещается работа этого блока. По окончании приема кадра (в результате прекращения его передачистанцией по сигналу 1 Столкновение")снимается запрет на входе управления счетчика 26 времени задержки, иначинается счет синхроимпульсов определенной частоты следования (например, 10 Мгц), поступающих на вход счетчика 26 с входа 22 устройства внешней синхронизации. Импульс окончания счета появляется на выходе счетчика 26 по истечении времени Тид задержки (Фиг,4), величина которой, как указывалось ранее, является 10 постоянной и может быть предварительно запрограммированной выбором соответствующего...

Номер патента: 1356132

Опубликовано: 30.11.1987

Автор: Васюкевич

МПК: H02K 25/00

Метки: генератор, электромашинный

...черездроссель 11. При этом соседние обмотки 3 зубцов статора намотаны впротивоположные друг относительнодруга стороны, вследствие чего создаваемая обмотками зубцов статорамагнитодвижущая сила складывается. Вмомент совпадения магнитнь 1 х осейобмоток 3 зубцов статора и обмоток6 зубцов ротора замыкается накоротко ключ 15-й обмотки 6 зубцов ротора, магнитная ось которой совпалас магнитной осью какой-либо обмотки3 зубцов статора. При дальнейшем повороте ротора взаимная индуктивность 55этих обмоток уменьшается, что наводит электродвижущую силу в обмотках3 зубцов статора. Дроссели 11 препятствуют замыканию импульса тока че 32 2рез источник 13 возбуждения, На фиг.2 сплошной линией показан путь замыкания тока 1. возбуждения и пунктирной -...

Номер патента: 1273990

Опубликовано: 30.11.1986

Авторы: Васюкевич, Зиновьев, Кочергин

МПК: G11B 15/48, G11B 15/66

Метки: кассеты, магнитофоне, удаления, установки

...удаления кассеты,На плате 1 расположены подкатушники 2, а над платой - кассетоприемник 3, имеющий опорные элементы 4и 5, из которых элемент 5 может. бытьвыполнен в виде ролика. Эти элементы помещены в пазах 6 боковой поверхности 7 платы . На участке боковойповерхности расположен имеющий кнопку 8 ползунковый рычаг 9 со скошенным выступом 10 и фигурная пластина11, имеющая крепящие стойки 12. Здесьже имеются рычаг 13, пружины 14, 15и 16, а на кассетоприемнике - уступ 17.При установке кассеты 18 она опирается в уступ 17, опоры 4 и 5 перемещаются в пазах 6, перемещая этимкассетоприемник в направлении движения кассеты, пружина 14 натягивается.Пройдя изгиб, опоры уходят вниз икассетоприемник фиксируется в рабочем положении (фиг.2)....

Номер патента: 1241449

Опубликовано: 30.06.1986

Автор: Васюкевич

МПК: H03K 5/26

Метки: импульсов, селектор

...единичньпЧсигнал (формируется передний фронтимпульса), который, поступая на20 триггер защиты 5, переводит его вединичное состояние. Сигнал с выхода триггера 5 переводит триггер 7н нулевое состояние. Выходной сигналтриггера 7 через элемент 8 совпаде 25 ния формирует задний фронт импульса.Переключения, отвечающие моменту1, имеют место при условии ГС,9( , /1 - длитепьности измеряемогои задаваемого импульсов соответственно). Тогда с окончанием импульсана шине 10 на выходе инвертора 3 устанавливается единичный сигнал, который вкупе с единичными сигналами навыходах иннертора 2 и триггера 5 формирует передний фронт импульса на35выходе элемента совпадения 6. В мо-.мент 1 под воздействием единичногосигнала на входной шине 9 через иннертор 2...

Номер патента: 1226461

Опубликовано: 23.04.1986

Авторы: Васюкевич, Максимов, Пономарев, Тимофеев

МПК: G06F 13/36, G06F 9/50

Метки: информации, источников, магистрали, общей, подключения

...4 приводит через элемент 1 2 задержки и элемент И 1 6 к сбросу триггера5 в данном3 12 канале и образованию фронта опроса на выходе элемента И 17 для предварительного выбора очередной заявки.Таким образом, одновременно с сеансом обмена первого источника информации происходит опрос очередной заявки и подготовка к работе следующего источника информации.В узле 2 предварительного выбора заявки на входе 5 есть сигнал заявки, где триггер 15 устанавливается вподготовив в своем канале элемент И 3 для переключения триггера 4 в 1 по окончании текущего сеанса обмена (т.е. освобождения входа 11 магистрали) . После окончания текущего сеанса обмена на шине 19 сигнала2646 4 5 1 О 15 да следования сигналов по входу 11магистрали, Таким образом,...

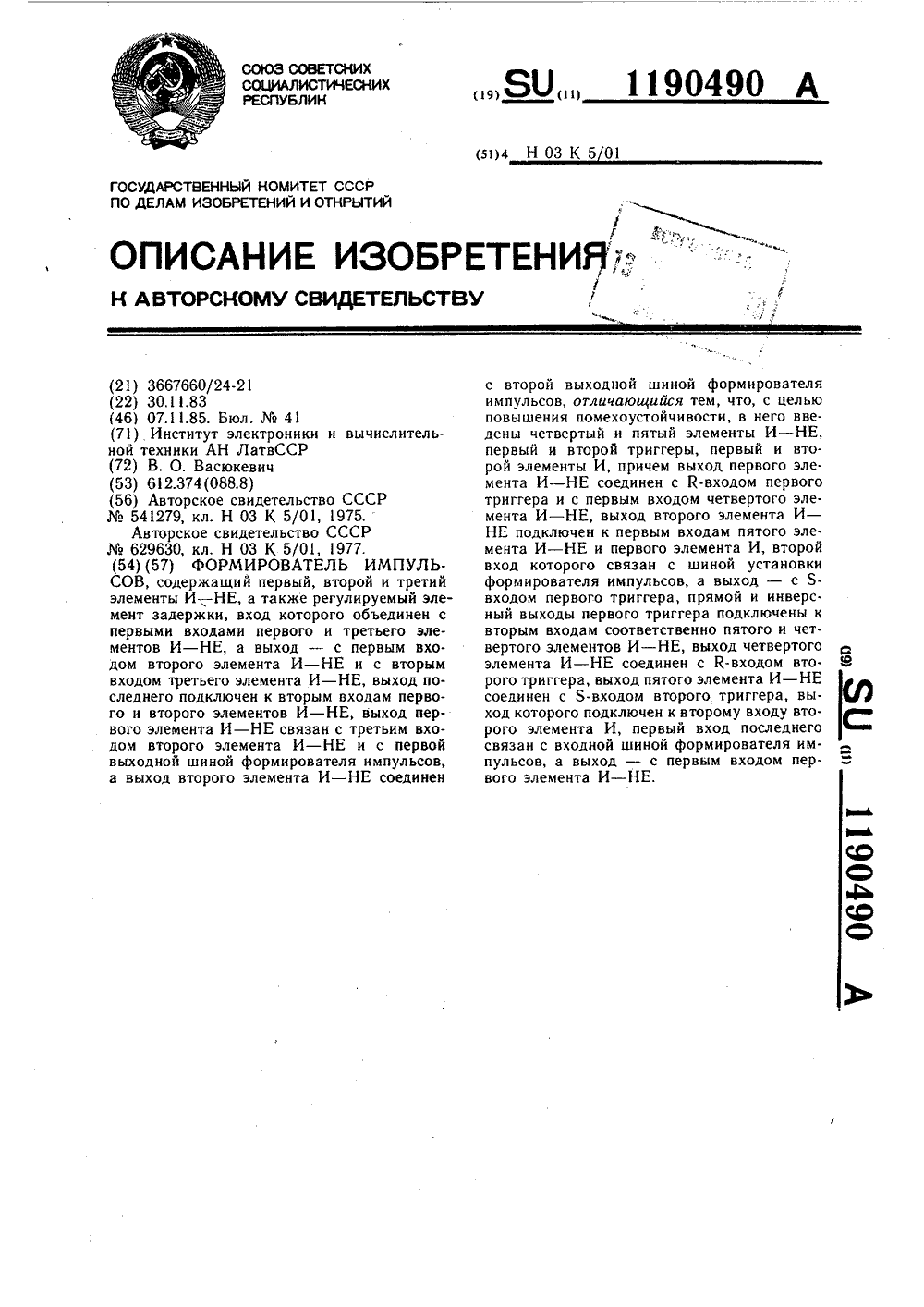

Номер патента: 1190490

Опубликовано: 07.11.1985

Автор: Васюкевич

МПК: H03K 5/01

Метки: импульсов, формирователь

...на выходе элемент И - НЕ 4, Сигнал на выходе элемента И - НЕ 5 остается неизменным единичным, поддерживающим нулевое состояние триггера 10- С появлением нулевого сигнала на выходе элемента 6 задержки формируется задний фронт импульса на второй выходной шине в единичное состояние. В результате с выходов четвертого элемента И - НЕ 4 и пятого элемента И - НЕ 5 на К и Ь входы второго триггера 10 поступают соответственно единичный и нулевой сигналы. Поэтому триггер 10 устанавливается в единичное состояние, разрешая прохождение положительного импульса с входной шины 11 через второй элемент И 8, Формирователь импульсов готов к работе.О Единичный импульс с входной шины 11проходит через элементы И 8 и И - НЕ 1 и своим передним фронтом...

Номер патента: 1173540

Опубликовано: 15.08.1985

Автор: Васюкевич

МПК: H03K 5/19

Метки: длительности, импульсов, селектор

...сигнал. Этот сигнал изменяет на нулевой выходной сигнал элемента И 4. Сигналы на выходах остальных элементов, а также на отводе и выходе линии 1 задержки остаются без изменений.Возможны два варианта функционирования селектора.Первому варианту отвечают условие Ти(ТаЬ (Ти ТаЬ ДЛИТЕЛЬНОСТЬ ВХОДНОГО импульса, время запаздывания входного импульса на отводе линии 1 задержки соответственно) и переход в момент 12 в состояние ( 1 1), равное исходному. Импульс на входе селектора завершен, на выходе элемента И 4 восстанавливается единичный сигнал, на выходах остальных элементов исходные сигналы сохраняются. С 5 О 5 20 25 30 35 40 45 50 переходом в момент 1 з к состоянию (1 О 1) состояние выходов всех логических элемен тов схемы не меняется,...

Номер патента: 1111233

Опубликовано: 30.08.1984

Авторы: Васюкевич, Юдаков

МПК: H02K 25/00

Метки: генератор, ударный

...причем на наружнойповерхности внутренней обечайки выполнены замкнутые пазы вокруг каждо,го из отверстий для размещения обмотки статора,На фиг. 1 схематически изображенпредлагаемый генератор, осевой разрез; на фиг. 2 - то же, поперечныйразрез,Устройство содержит экран статорной обмотки, образованный двумя цилиндрическими обечайками - внутренней 1 и внешней 2, выполненными сотверстиями под полюса, на которыхразмещена якорная обмотка 3. Одиниз подшипннковых щитов 4 жестко связан с одним торцом внутренней обечайки 1, образуя единый корпус генератора. С противоположного торцаобечаек 1 и 2 выполнены разрезы 5в аксиальном направлении, число которых равно числу полюсов ударногогенератора. При сборке ударного генератора разрезы в обечайках...

Номер патента: 1084803

Опубликовано: 07.04.1984

Авторы: Васюкевич, Максимов, Пономарев, Тимофеев

МПК: G06F 11/22

Метки: асинхронных, интерфейса, регистрации, сигналов

...управления блока формирования адреса, информационный выход узла микропрограммного управления, блока формирования адреса соединен с адресным 20 входом блока памяти эталонной последовательности, выход элемента сравнения блока сравнения соединен с входом управления коммутацией мультиплексора блока формирования адреса, 25 вход устройства соединен с вторым входом чтения блока памяти эталонных последовательностей.На фиг. 1 представлена структурная схема устройства для контроля ЗО и регистрации асинхронных сигналов интерфейса на фиг. 2 в блока преобразования параллельного кода в последовательный; на фиг. 3 - блок формирования адреса, на фиг. 4 - блок 35 памяти эталонной последовательности", на фиг, 5 - блок сравнения;на фиг.6- блок запуска...

Номер патента: 1046859

Опубликовано: 07.10.1983

Авторы: Бут, Васюкевич, Дубенский

МПК: H02K 17/04

Метки: асинхронный, однофазный, электродвигатель

...1 О Цель изобретения в . расширение функцио.нальных возможностей путем увеличения диапазоначастот переключения.Указанная цель достигается тем, что в одно.фазном асинхронном электродвигателе, содержа.щем статор с рабочей и пусковой обмотками,ротор и расположенный между статором и ро.тором упругий элемент, установлены редуктори три фиксатора, два из которых расположенв20на выходном звене редуктора, а третий - настаторе с возможностью взаимодействия с фик.саторами выходного звена редуктора, причемвходное звено редуктора связано с ротором,упругий элемент закреплен между фиксатором25статора и входным звеном редуктора,На чертеже схематически изображен элект.родвигатель с редуктором,Однофазный асинхронный электродвигатель,1 соединен с...

Номер патента: 904133

Опубликовано: 07.02.1982

Автор: Васюкевич

МПК: H02K 25/00

Метки: генератор, импульсный, электромашинный

...статоре, Экран 8 на торцах по 4133 4 люсов и экран 9 на внутренних поверхностях магнитопровода статора (ярме1) выполнены из электропроводногоматериала, например меди. Генератор работает следующим,образом,В исходном положении все ключи,разомкнуты. Ротор раскручивают дономинальных оборотов и замыкают 1 в ключ К, Дроссель 1. д служит дляпредохранения источника питания Оцот перенапряжений. После окончанияпереходного процесса ток в генераторе будет протекать только по якор ной обмотке 3, так как величинанапряжения на источнике питания значительно меньше пробойного напряжения для нагрузки РН, в качестве которой используют, например, импульс ную лампу. В тот момент, когда потокосцепление якорной и роторной об"моток максимально, замыкают ключ...

Номер патента: 873340

Опубликовано: 15.10.1981

Автор: Васюкевич

МПК: H02K 19/00

Метки: генератор, импульсный, электромашинный

...времени контуров роторной обмотки и экранирующей обмотки значительно превышают время поворота ротора на угол полюсного деления статора. Так, для 12000 об/мин время пово-рота ротора на 80 для двухполюсной машины 2,5 10 з с, что по меньшей мере, на два порядка меньше постоянной времени для указанных короткозамкнутых обмоток.Поэтому после замыкания ключа 17 в на чальный момент, который для роторной обмотки 7 может протекать в течение нескольких полных оборотов ротора, роторная короткозамкнутая обмотка обладает свойством идеального контура, сохраняющего без изменения потокосцепление, т. е. -ф = О. ТаЗо ким образом, в момент коммутаций роторнойобмотки магнитный поток как бы вмораживается в ротор и образует в нем магнитные полюсы,...

Номер патента: 864276

Опубликовано: 15.09.1981

Авторы: Бектаев, Васюкевич, Максимов, Редько, Тимофеев, Хазов

МПК: G06F 3/04

Метки: вычислительной, линиями, связи, сопряжения, цифровой

...линию связи, иэ нее же получаем код встречной команды, подтверждающий правильность приема линией команды. Код встречной команды дешифрируется дешифратором 14, а результат дешифрации заносится в регистр 13, Схема сравнения 10 сравнивает вьданную и принятую команды и в случае правильного обмена командами определяет направление передачи данных. Вся информация о состоянии устройства находится в регистре состояний 4.Передача данных из линии связи в ЗВМ.Линия связи вьдает сигнал о готовности на передачу массива информации по линии 24, в ответ на это устройство сопряжения вырабатывает сигналы о готовности приема и запрос на прием байта информации, Под байтом информации будем понимать один символ передаваемых данных, разрядность которого...

Номер патента: 662295

Опубликовано: 15.05.1979

Авторы: Васюкевич, Емченко-Рыбко, Калеко, Князев, Моравский, Озолс

МПК: B23K 9/28

Метки: двухэлектродное, дуговой, конденсаторной, преимущественно, сварки

...к изделию.Существует оптимальный диапазон усилий прижима токоведушего электрода к изделию, при которых обеспечивается необходимая стабильность переходных сопротивлений в токоподводящем проводе. Эти усилия должны, как показали эксперименты, лежать в пределах от 2 до 5 кг. Для обеспечения такого усилия в сварочной головке электроды установлены таким образом, чтобы первоначальное расстояние между их торцами было равно суммарной длине оплавляемой части проволоки и осадки пружины, прижимающей токоведуший электрод к изделию с усилием 2 - 5 кг.На фиг. 1 показано предлагаемое двух- электродное устройство, на фиг. 2 - этапы работы устройства.В корпусе 1 в направляющих типа ласточкин хвост размешена сварочная головка 2. На этой головке...

Номер патента: 578527

Опубликовано: 30.10.1977

Авторы: Васюкевич, Венгрисинен, Датченко

МПК: F24D 17/00

Метки: водоснабжения, горячего, зданий, повышенной, этажности

...- уменьшение металлоемкости и капитальных затрат.Достигается это тем, что система разделена на верхнюю и нижнюю зоны циркуляциоп оной магистралью, расположенной в центрездания по горизонтали,На чертеже представлена схема предлагаемой системы горячего водоснабжения зданийповышенной этажности.Система горячего водоснабжения зданийповышенной этажности содержит подающий 1и циркуляционный 2 трубопроводы, регуляторы 3 и 4 давления, нижнюю разводящую магистраль 5, подающий стояк 6, верхнюю разводящую магистраль 7, стояки 8 с водоразборной арматурой 9, цпркуляционнуто магистраль 10 и циркуляционный стояк 11.Работает система следующим образом, Горячая вода из подающего трубопровода 1 через регулятор 3 давления поступает в нижнюю разводящую...

Номер патента: 436422

Опубликовано: 15.07.1974

Авторы: Васюкевич, Фонд

МПК: H02K 44/06

Метки: насос, электромагнитный

...средой и включения индукторов 1 насос создает перепад давления между выходом и входом. Из-за неоднородного распределения магнитного и электрического полей в активной зоне канала насоса объемные О и поверхностные силы (давление) уменьшаются в направлении от оси канала к периферии.Расположенные на выходе канала управляемые дроссели в зависимости от перепада Б давления, развиваемого в каждой части канала, образованной стенками металлопровода 2 и перегородками 3, дросселируют потоки так, чтобы давление в каждой части канала было равно давлению на оси канала, где дроссель О не ставится. Расход среды через каждую3часть канала будет уменьшаться от оси к периферии, однако обратного течения не будет,Управление дросселя ми может...

Номер патента: 352382

Опубликовано: 01.01.1972

Авторы: Васюкевич, Глухов, Кочетков, Электромашииный

МПК: H03K 3/84

Метки: 352382

...источника импульсов; ца фиг. 2 - принципиальная электрическая схема генератора.Ярмо 1 и полюсы 2 выполнены из листовой электротехнической стали, У основания полюсов расположена обмотка 3 возбуждения катушечного типа, а на полюсных наконечниках - дополнительная обмотка 4. На статоре размещены также обмотка управления 5 и ярмо б коммутирующего электромагнита. Основными частями ротора являются: сердечник якоря 7, набранный излистов электротех 10 15 20 25 30 цической стали, якорная обмотка 8, имеющая форму беличьей клетки, разомкнутой с одной из торцовых поверхностей (на фиг, 1 с правой торцовой поверхности), контактный диск 9 из материала с высокой электропроводцостью; якорь электромагнита 10; возвратная пружина 11, вал генератора...
