Формирователь импульсов

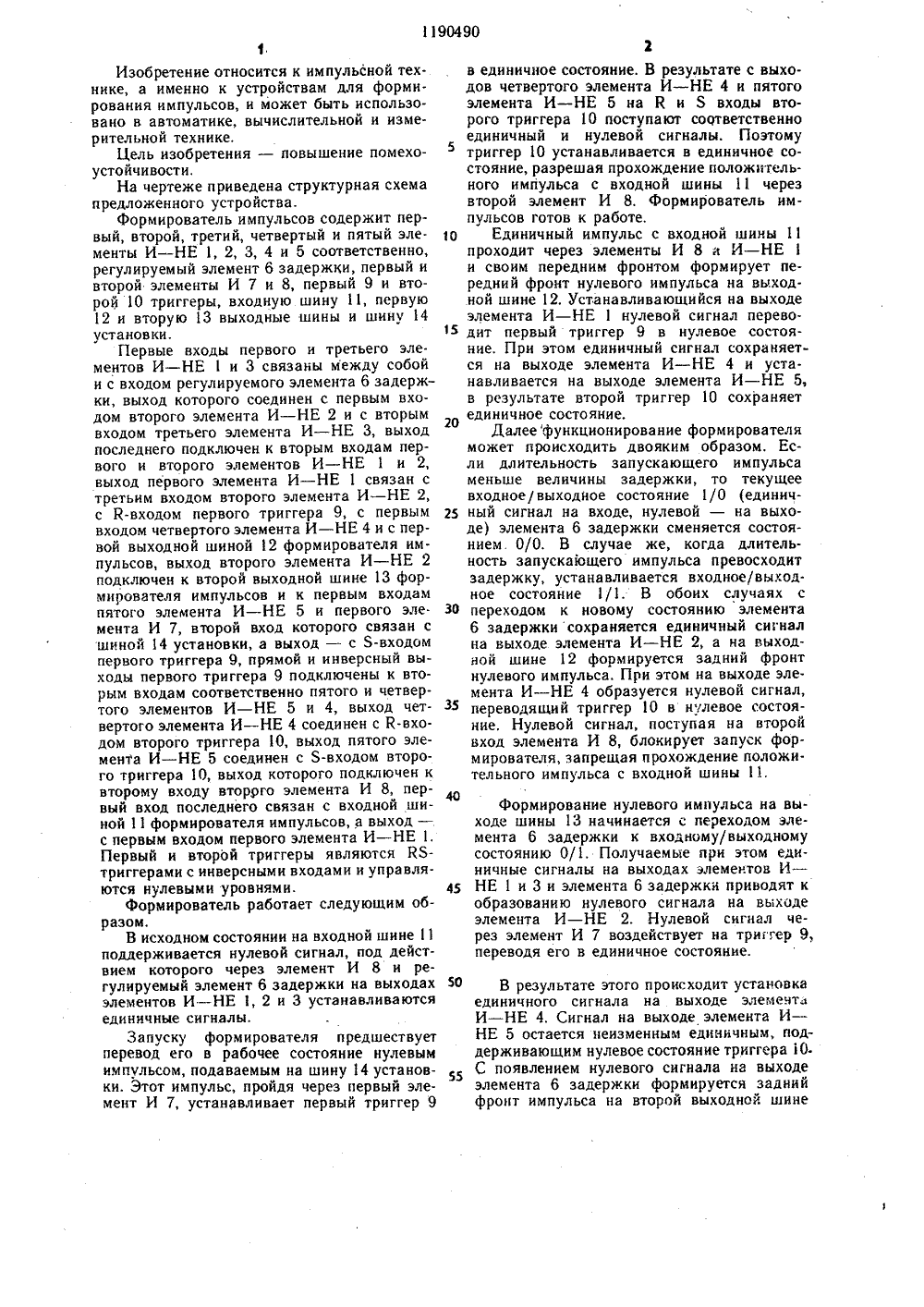

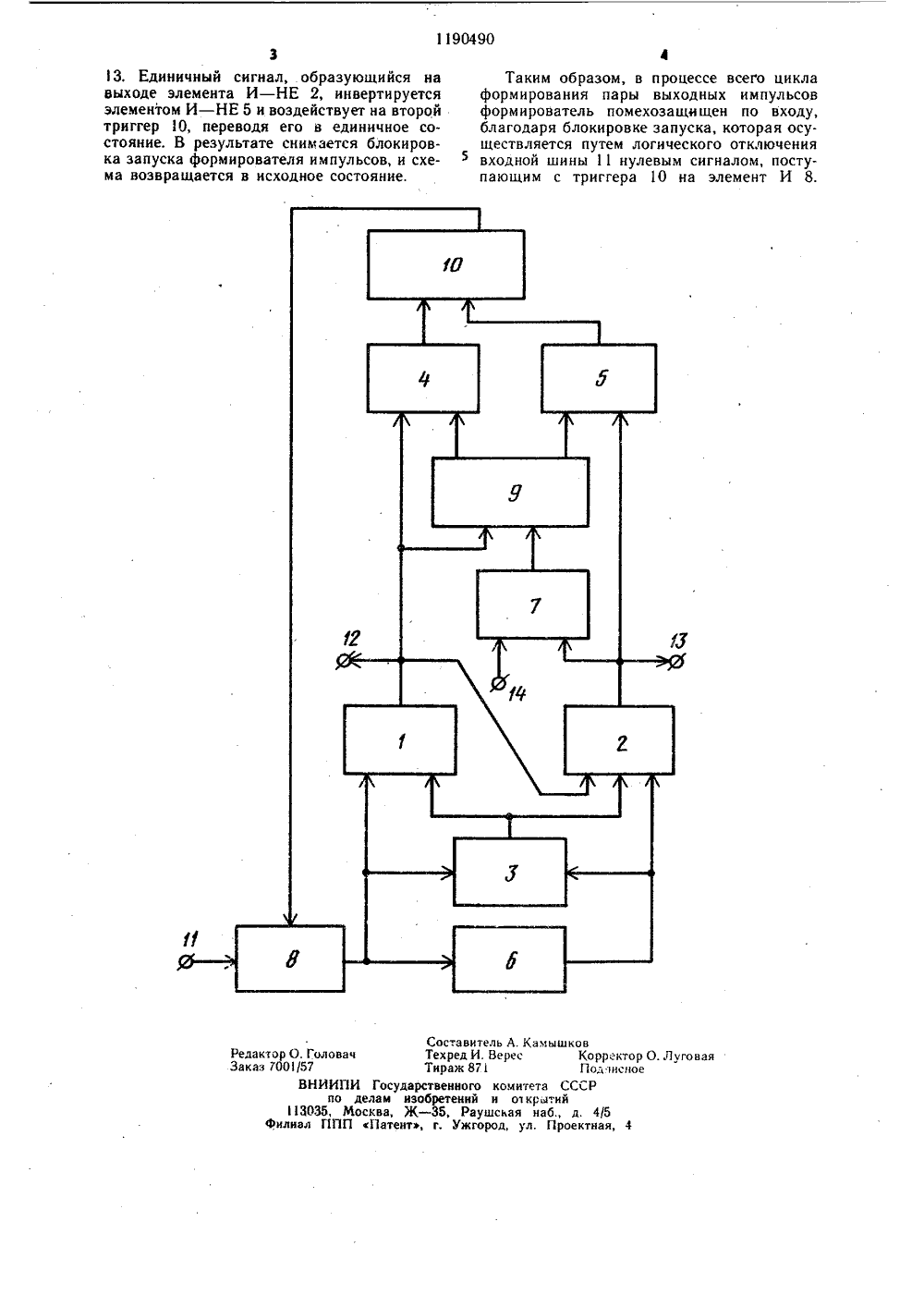

1Изобретение относится к импульсной технике, а именно к устройствам для формирования импульсов, и может быть использовано в автоматике, вычислительной и измерительной технике.Цель изобретения - повышение помехоустойчивости.На чертеже приведена структурная схемапредложенного устройства.Формирователь импульсов содержит первый, второй, третий, четвертый и пятый элементы И - НЕ 1, 2, 3, 4 и 5 соответственно,регулируемый элемент б задержки, первый ивторой элементы И 7 и 8, первый 9 и второй 10 триггеры, входную шину 11, первую12 и вторую 13 выходные шины и шину 4установки.Первые входы первого и третьего элементов И - НЕ 1 и 3 связаны между собойи с входом регулируемого элемента 6 задержки, выход которого соединен с первым входом второго элемента И - НЕ 2 и с вторымвходом третьего элемента И - НЕ 3, выходпоследнего подключен к вторым входам первого и второго элементов И - НЕ 1 и 2,выход первого элемента И - НЕ 1 связан стретьим входом второго элемента И - НЕ 2,с й-входом первого триггера 9, с первымвходом четвертого элемента И - НЕ 4 и с первой выходной шиной 2 формирователя импульсов, выход второго элемента И - НЕ 2подключен к второй выходной шине 13 формирователя импульсов и к первым входампятого элемента И - НЕ 5 и первого элемента И 7, второй вход которого связан сшиной 14 установки, а выход - с Ь-входомпервого триггера 9, прямой и инверсный выходы первого триггера 9 подключены к вторым входам соответственно пятого и четвертого элементов И - НЕ 5 и 4, выход четвертого элемента И - НЕ 4 соединен с й-входом второго триггера 10, выход пятого элемента И - НЕ 5 соединен с 8-входом второго триггера 10, выход которого подключен квторому входу втордго элемента И 8, первый вход последнего связан с входной шиной 11 формирователя импульсов, а выходс первым входом первого элемента И - НЕ 1.Первый и второй триггеры являются Ютриггерами с инверсными входами и управляются нулевыми уровнями.Формирователь работает следующим образом,В исходном состоянии на входной шине 11поддерживается нулевой сигнал, под действием которого через элемент И 8 и регулируемый элемент 6 задержки на выходахэлементов И - НЕ 1, 2 и 3 устанавливаютсяединичные сигналы.Запуску формирователя предшествуетперевод его в рабочее состояние нулевымимпульсом, подаваемым на шину 14 установки. Этот импульс, пройдя через первый элемент И 7, устанавливает первый триггер 950 55 В результате этого происходит установка единичного сигнала на выходе элемент И - НЕ 4, Сигнал на выходе элемента И - НЕ 5 остается неизменным единичным, поддерживающим нулевое состояние триггера 10- С появлением нулевого сигнала на выходе элемента 6 задержки формируется задний фронт импульса на второй выходной шине в единичное состояние. В результате с выходов четвертого элемента И - НЕ 4 и пятого элемента И - НЕ 5 на К и Ь входы второго триггера 10 поступают соответственно единичный и нулевой сигналы. Поэтому триггер 10 устанавливается в единичное состояние, разрешая прохождение положительного импульса с входной шины 11 через второй элемент И 8, Формирователь импульсов готов к работе.О Единичный импульс с входной шины 11проходит через элементы И 8 и И - НЕ 1 и своим передним фронтом формирует передний фронт нулевого импульса на выходной шине 12. Устанавливающийся на выходе элемента И - НЕ 1 нулевой сигнал перево дит первый триггер 9 в нулевое состояние. При этом единичный сигнал сохраняется на выходе элемента И - НЕ 4 и устанавливается на выходе элемента И - НЕ 5, в результате второй триггер 10 сохраняет единичное состояние.Далеефункционирование формирователяможет происходить двояким образом. Если длительность запускающего импульса меньше величины задержки, то текущее входное/выходное состояние 1/О (единич ный сигнал на входе, нулевой - на выходе) элемента 6 задержки сменяется состоянием. О/О. В случае же, когда длительность запускающего импульса превосходит задержку, устанавливается входное/выходное состояние 1/1, В обоих случаях с ЗО переходом к новому состоянию элемента6 задержки сохраняется единичный сигнал на выходе элемента И - НЕ 2, а на выходной шине 12 формируется задний фронт нулевого импульса. При этом на выходе эле.мента И - НЕ 4 образуется нулевой сигнал, переводящий триггер 1 О в нулевое состояние. Нулевой сигнал, поступая на второй вход элемента И 8, блокирует запуск формирователя, запрещая прохождение положительного импульса с входной шины 11, 40формирование нулевого импульса на выходе шины 13 начинается с переходом элемента б задержки к входному/выходному состоянию О/1. Получаемые при этом единичные сигналы на выходах элементов И - 45 НЕ 1 и 3 и элемента 6 задержки приводят кобразованию нулевого сигнала на выходе элемента И - НЕ 2. Нулевой сигнал через элемент И 7 воздействует на триггер 9, переводя его в единичное состояние.1190490 Составитель А. Каюышков дактор О, Головач Техред И. Верес Корректор О. Лугова каэ 7001/57 Тираж 87 Подчисиое ВНИИПИ Государственного комитета СССР по делаю изобретений и от крютий 13035, Москва, Ж - 35, Раушская иаб., д. 4/5 Филиал ППП Патентэ, г. Ужгород, ул. Проектная, Ф313, Единичный сигнал, образующийся на выходе элемента И - НЕ 2, инвертируется элементом И - НЕ 5 и воздействует на второй триггерО, переводя его в единичное состояние. В результате снимается блокировка запуска формирователя импульсов, и схема возвращается в исходное состояние. Таким образом, в процессе всего цикла формирования пары выходных импульсов формирователь помехозащи щен по входу, благодаря блокировке запуска, которая осуществляется путем логического отключения входной шины 11 нулевым сигналом, поступающим с триггера 10 на элемент И 8,
