Неуструев

Номер патента: 722253

Опубликовано: 27.02.2003

Авторы: Балберов, Бендерский, Неуструев, Пушкин, Стекольщиков, Строгонов, Ходоровский

МПК: C21C 5/56

Метки: гарниссажной, металлов, плавки, тугоплавких, электронно-лучевой

Способ электроннолучевой гарниссажной плавки тугоплавких металлов, включающий плавку шихты в промежуточной емкости с непрерывным сливом металла в тигель, отличающийся тем, что, с целью повышения скорости плавления, предварительно подогревают полный объем шихты в вакууме при помощи дополнительного источника тепла до температуры, равной 0,8-0,95 температуры ее плавления, выдерживают при этой температуре до достижения степени дегазации, равной 10-15 см3/100 г, а плавление металла производят со скоростью 10-20 кг/мин.

Номер патента: 2002548

Опубликовано: 15.11.1993

Авторы: Колобков, Моисеев, Морозов, Неуструев, Серебряков

МПК: B22C 9/08

Метки: литниковая, литья, центробежного

...система, применяющаяся при производстве титановых отливок центробежным способом,,Литниковая система содержит цент-. ральный стояк 1, радиальный литник 2, питатели 3, плотность формы 4, газовыводящий элемент 5, установленный во входной части радиального литника, выполненный в виде втулки из гаэопроницаемой смеси,Литниковая система работает следующим образом,Формула изобретения1. ЛИТНИКОВАЯ СИСТЕМА ДЛЯ ЦЕНТРОБЕЖНОГО ЛИТЬЯ, содержащая центральный стояк, радиальные литники, пита- тели, соединенные с полостью формы, отличающаяся тем, что, с целью повышеПри заполнении жидким металлом вращающейся формы металл из стояка 1 течет тонкой струей по стенке радиального литника 2 и в дальней от оси вращения части 5 литника происходит напорное...

Номер патента: 1449586

Опубликовано: 07.01.1989

Авторы: Брюсов, Джарылгасов, Джиндоян, Корнеева, Крашенинников, Неуструев, Павлов, Тютюнников

МПК: C12Q 1/00

Метки: задерживающей, способности, тонкой, фильтров

...для ихвизуального контроля, и требуемоесоотношение сигнал/фон для регистрации клеток с помощью микрофлуориметра. Более низкая концентрация красителя в растворе или более короткоевремя окрашивания ведут к снижениюсоотношения сигнал/фон и к невозможности регистрировать сигналы флуоресценции от отдельных клеток,Отношение сигнала регистрациифлуоресценции от отдельной клеткик сигналу от фона подложки в зависимости от концентрации аурамина в суспензии и времени окрашивания приведе"но в табл. 2,Более высокие концентрации красителя и увеличение времени окраши.дания не дают существенного увеличения соотношения сигнал/фон (толькоувеличивают время приготовления истоимость индикаторного материала).На второй стадии приготовленияиндикаторного...

Номер патента: 1278723

Опубликовано: 23.12.1986

Авторы: Гурьянов, Гусовский, Девятых, Дианов, Неуструев, Хотяинцев, Яровой

МПК: G01P 5/26

Метки: анемометра, волоконно-оптический, доплеровского, зонд

...пучка может быть также выполнен в видечастотосдвигающей ячейки 3, работающей в режиме дифракции Рамана-Ната(фиг, 2). В этом случае угол у между первым и минус первым дифракционным порядками, которые используютсяв дальнейшей работе зонда, зависитот соотношения между длиной волныоптического излучения 3 и длинойволны акустического поля в ячейке а:с=2 МЛ .После расщепителя пучки падаютна собирающую линзу 5, в фокальнойплоскости которой расположен торецпередающего волоконного тракта 6.Пучки фокусируются на сердцевинахпередающего тракта 6. Расстояние 3между осями сердцевин тракта 6 иуголоднозначно определяют фокусное расстояние объектива 5 ; - 8/ЧДвухканальный волоконный трактвыполнен в виде двух раздельныхсердцевин с показателем...

Номер патента: 1272373

Опубликовано: 23.11.1986

Авторы: Захаров, Неуструев, Нуров

МПК: H01H 49/00

Метки: отбраковки, реле, электромагнитных

...контактах может быть значительным, и реле, которое имеет достаточное контактное усилие, может быть забраковано как ненадежное.Исследования переключающих характеристик реле типа РЗС 49 показывают. что, если величина напряжения в обмотке для повторного измерения падения напряжения на замыкающих контактах выбирается нз условия Уг = 0,5 Юо, то изменения падения напряжения на контактах не происходит вследствие того, что этого напряжения в об 5 1 О 15 20 25 30 35 4 О 45 50 55 мотке недостаточно для изменения состояния замкнутых контактов.На фиг.1 изображена диаграмма состояний реле; на фиг.2 - кривая зависимости величины, обратной падению напряжения на контактах, от величины напряжения в обмотке; на фиг.3 - схема установки, реализующей...

Номер патента: 1237303

Опубликовано: 15.06.1986

Авторы: Мамлеев, Неуструев, Шпиндлер

МПК: B22C 9/00, G01N 25/18

Метки: аккумуляции, коэффициента, литейной, тепла, формы

...пробы с диаметрами 1,25; 2,1 3,1 мм с расстояниями между каналами 4, 6, 8, 9 и 1 О мм, В пробе каналы каждого из указанных размеров сгруппированы по три и расположены симметрично по обе стороны от стояка. Жидкий металл от стояка поступает в каналы снизу через общий коллектор.По одну сторону от стояка на пробе была сформирована оболочка50 Формула (11) справедлива для об ласти значений 20 сРе с 300, что соответствовало условиям эксперимента.Результаты экспериментального определения заполнения и расчета ма мх 237303 4пористостью 367, а по другую - 557.Такого изменения пористости достигали путем введения парообразующихдобавок в оболочку, начиная с второго слоя. Первый слой у всех форм всоответствии с принятой технологиейизготовления...

Номер патента: 1175030

Опубликовано: 23.08.1985

Авторы: Белов, Кленов, Неуструев, Сидоренков

МПК: H03K 21/40

Метки: импульсов, последовательности

...исходное состояние не показана). Так как сигналы на входных ши" нах 7 и 8 отсутствуют, то на выходах элементов И 5 и 6 будут сигналы логического нуля, а на К- и Я-входах триггера 4 - сигналы логической единицы, а на тактовом входе триггера 4 - сигнал логической единицы. Причем триггер 4 срабатывает при переходе сигнала на его тактовом входе от логического нуля к логической единице.Когда на входной шине 8 появится сигнал контролируемой последовательности импульсов в виде логической единицы, на выходе элемента И 6 будет сохраняться сигнал логического нуля, так как с прямого выхода триггера 4 на второй вход элемента И 6 поступает сигнал логического нуля. При этом на К-входе триггера 4 будет сигнал логической единицы, а на тактовом входе...

Номер патента: 1153393

Опубликовано: 30.04.1985

Авторы: Кленов, Неуструев, Сидоренков

МПК: H03K 21/00

Метки: информации, перерывах, питания, сохранением, триггер

...переключателя, размыкающий и замыкающий контакты дистанционного переключателя через первый и второй дополнительные диоды, включенные встречно полярности питающегонапряжения, подключены к переключающему контакту дистанционного переключателя, в коммутационный элемент введен размыкающий контакт, который подключен к первой шине источника питания.На чертеже представлена принципиальная схема триггера.Триггер с сохранением информации при перерывах литания содержит дистанционный переключатель 1, коммутационный элемент 2, диоды 3 и 4, конденсаторы 5 и 6, резисторы 7 и 8, одни выводы которых соединены соответственно с размыкающим и замыкающим контактами 9 и 10 дистанционного переключателя 1, другие - с первой шиной 14 источника питания....

Номер патента: 1128377

Опубликовано: 07.12.1984

Авторы: Белов, Кленов, Неуструев

МПК: H03K 5/153

Метки: выделения, импульса, одиночного

...Цель изобретения - повышение раэ. решающей способности по управляющему входу, упрощение и повышение на", 45 дежности устройства для выделения одиночного импульса.Поставленная цель достигается тем, что в устройстве для выделения одиночного импульса, содержащем синхронный 1( -триггер, единичный выход которого соединен с первым входом элемента И-НЕ, а тактовый вход синхронного 2 -триггера через инвертор подключен к шине тактовых импульсов и к второму входу элементаИ-НЕ, выход которого соединен с нуле. вым входом асинхронного триггера, и шину управления, ед,ничный выход асинхронного триггера соединен с информационным входом синхронного 1)-триггера, нулевой установочный вход которого соединен с шиной управ. ленич и с единичным входом...

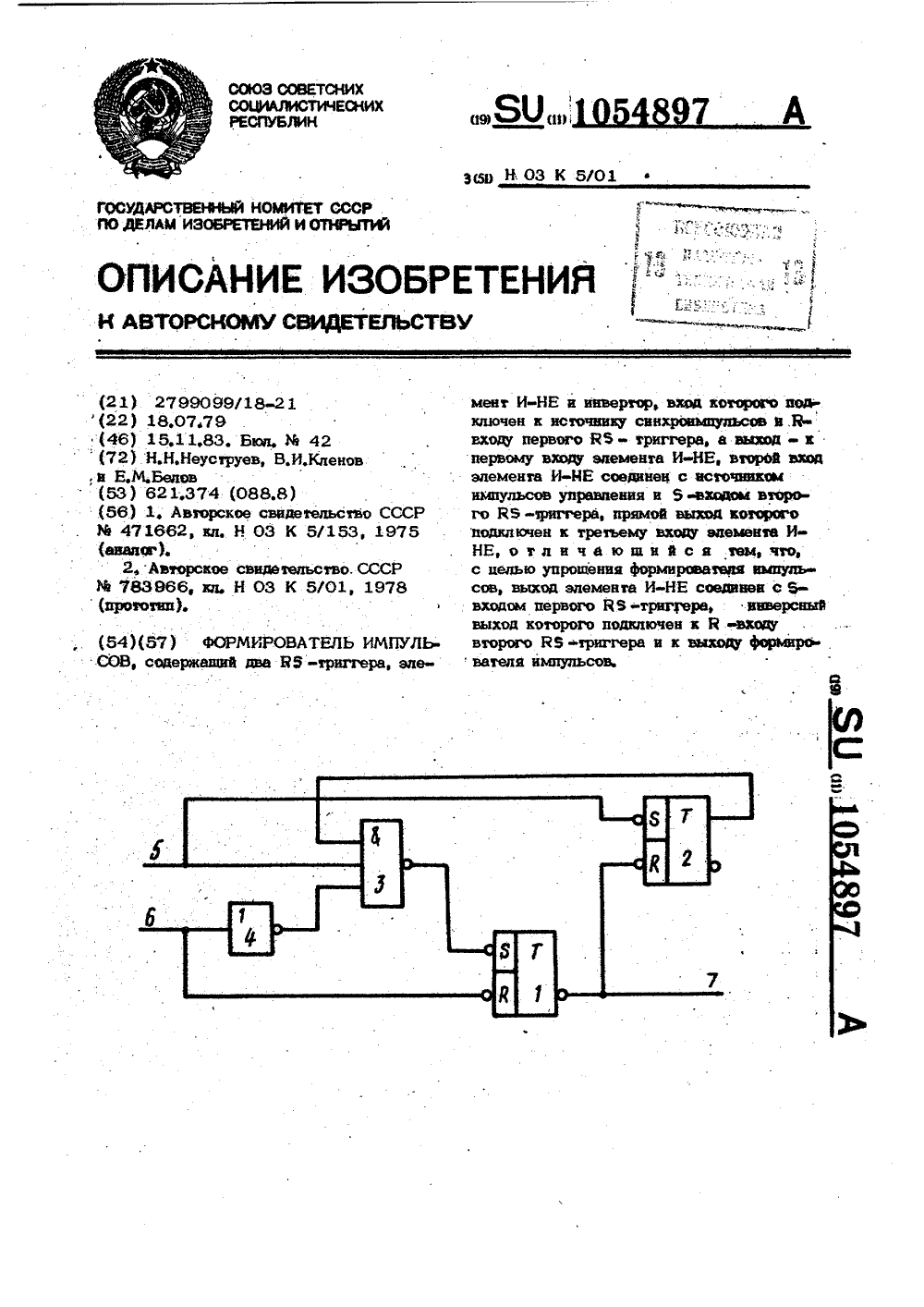

Номер патента: 1054897

Опубликовано: 15.11.1983

Авторы: Белов, Кленов, Неуструев

МПК: H03K 5/01

Метки: импульсов, формирователь

...входу элементаИ-НЕ, выход элемента И-НЕ соединен ся входом первого ВЭ -триггера, инверс35иый выход которого подключен к Й -входувторого КВ -триггера и к выходу формирователя импульсов,На чертеже приведена функциональная40 схема формирователя импульсов.Формирователь импульсов содержит Йб -триггеры 1 и 2, элемент И-НЕ 3 и инвергор 4, причем вход инвертора под 45 ключен к источнику синхроимпульсов и В -входу первого ЙВ -триггера, а выходк первому входу элемента И-НЕ, второй вход элемента И-НЕ соединен с источником импульсов управления и 5 -входом вгоРого Йб-триггера, прямой выход, которого подключен к третьему входу элемента И-НЕ, вьход которого соединен с-входом первого ЙБ -триггера, инверсный выход которого подключен к ВНИИПИ абхаз...

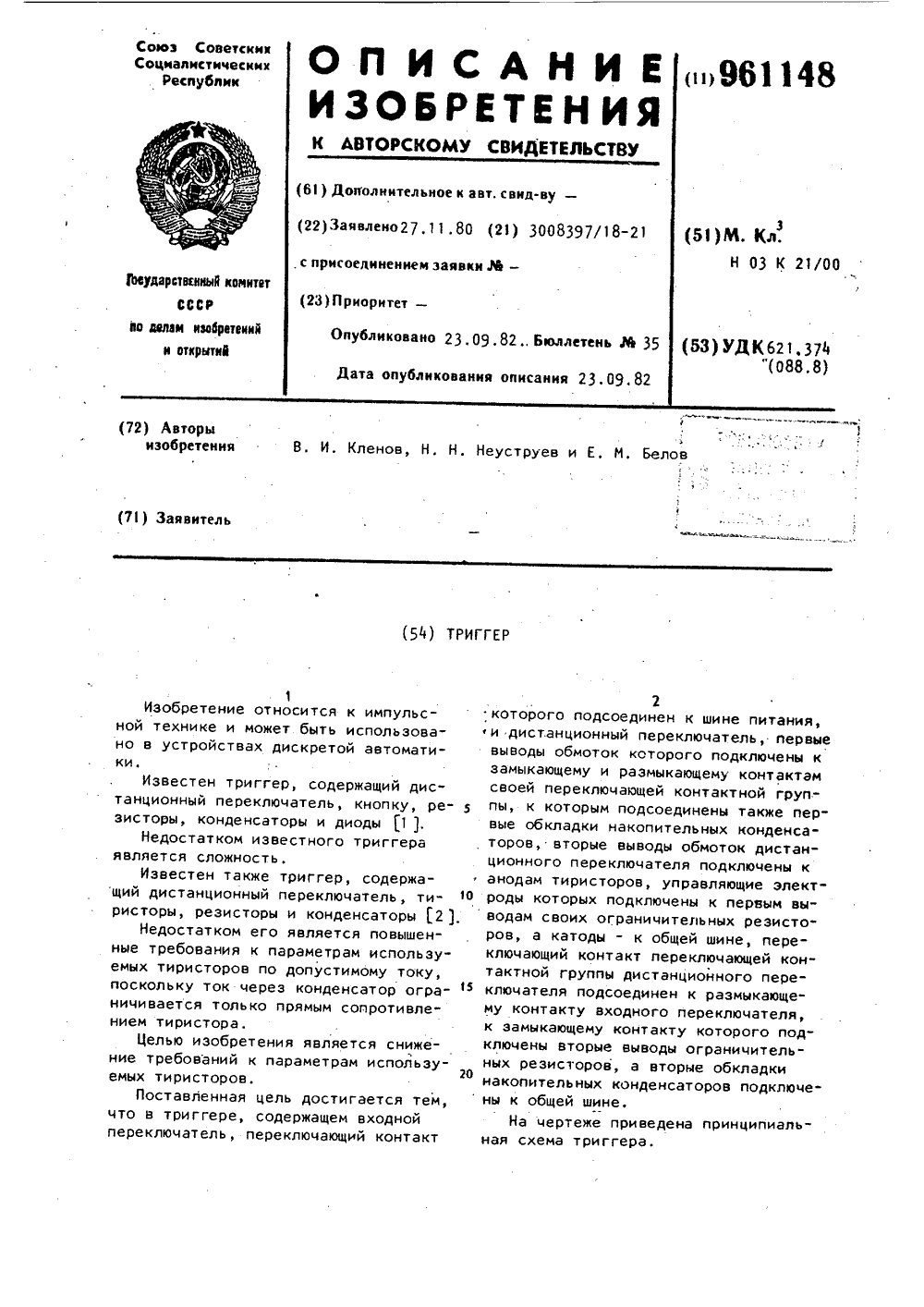

Номер патента: 961148

Опубликовано: 23.09.1982

Авторы: Белов, Кленов, Неуструев

МПК: H03K 21/00

Метки: триггер

...контактной группой 3, тиристоры 4 и 5, накопительные конденсаторы 6 и 7, ограничительные резисторы 8 и 9 в сетях управляющих электродов тиристаров 4 и 5 соответственно.Устройство работает следующим образом. 1 ОВ исходном состоянии, когда контакты входного переключателя 1 находятся в положении, как указано на чертеже, конденсатор 6 заряжен до напряжения источника Питания, аконден сатор 7 разряжен, так как он не подсоединен к источнику питания. Тйристоры 4 и 5 закрыты, так как на управляющие электроды не поданы управляющие сигналы, 2 вПри переключейии управляющей переключателя 1 на управляющие электроды тиристоров 4 и 5 через резисторы 8 и 9 подается напряжение источника питания, и тиристор 4 открывается, а конденсатор 6, заряженный до...

Номер патента: 930619

Опубликовано: 23.05.1982

Авторы: Белов, Кленов, Неуструев

МПК: H03K 5/15

Метки: длительности, импульсов, селектор

...выходом одновибратора 1 и третьим входомэлемента совпадения 5, третьи входыэлементов совпадение 1 и 6 соединены45соответственно с прямыми и инверснымвыходами одновибратора 2. Выходы элементов совпадения 4 - 6 являются выходными шинами 8 - 10 устройства.Селектор импульсов по длительностиработает следующим образом.Сигнал длительностью Т, снимаемыйс выхода одновибратора 1 определяетминимальное допустимое отклонениедлительности входных импульсов, а сиг-.нал длительностью Т, снимаемый с выхода одновибратора 2 определяет максимальное допустимое отклонение длительности входных импульсов,В исходном состоянии (при отсутствии входных импульсов) сигналы на вы-.ходных шинах отсутствуют.При поступлении на входную шину7 импульсов одновибраторы 1 и...

Номер патента: 927592

Опубликовано: 15.05.1982

Авторы: Белов, Кленов, Неуструев

МПК: B60Q 1/38

Метки: периодических, световых, сигналов

...накаливания больше, цем сопротивлениечнитеи сигнальных ламп 3. Это определяется мощностью ламп. Сигнальные лампы 3 только подогреваются и тем самым сопротивление нитей накаливания сигнальных ламп 3 увеличивается, что предотвращает появление бросков тока при их включении. Режим подогрева сигнальных ламп 3 может быть подобран оптимальным введением дополнительных резисторов, включенных параллельно переходу эмиттер-коллектор транзистора 1. Последовательное включение индикаторной лампы 8 с сигнальными лампами 3 улучшает режим ее работы, так как сопротивление нитей сигнальных ламп 3 является ограничительным для начальных токов индикаторной лампы 8. После эагооания индикаторной лампы 8 сопротивление.фотодиода 9 резко уменьшается, так как...

Номер патента: 907806

Опубликовано: 23.02.1982

Авторы: Белов, Кленов, Неуструев

МПК: H03K 21/00

Метки: информации, перерывах, питания, сохранением, триггер

...чертеже представлена электрическая схема триггера с сохранением информации при перерывах питания.Триггер содержит дистанционный переключатель 1 с размыкающим контактом 2, замыкающим контактом 3 и переключающим контактом 4, диоды 5 и 6, резисторы 7 и 8, конденсаторы 9 и 10 и коммутационный элементОдни выводы обмоток дистанционно го переключателя 1 через конденсаторы 9 и 10 подключены к контактам 2 и 3 дистанционного переключателя соответственно, а другие выводы дистанционного переключателя 1 соединены 1 з с другими выводами резисторов 7 и 8,диодов 5 и 6 и подключены к шине 12. Контакт 4 переключателя 1 через коммутационный элемент 11 связан с шиной 13. Первые выводы резисторов 7 2 О и 8 подключены к контактам 2 и 3 переключателя 1...

Номер патента: 903797

Опубликовано: 07.02.1982

Авторы: Белов, Кленов, Неуструев

МПК: G04F 5/00

Метки: временных, допускового, интервалов

...цопускового контроля временных интервалов содержит элемент 1 задержки, формирователь 2 импульсов по длительности, синхронный триггер 3 (типа й, инвертор 4, элемент И-НЕ 5, входную шину 6, выходную шину 7.Устройство цля цопускового контроля временных интервалов работает следующим образом.В исходном состоянии, когда отсутст вуют импульсы контролируемого временного интервала на вхоцной анне 6, на выхоце инвертора 4 и нулевом выхоце триггера 3 автоматически устанавливается уровень логической ециницы, 1При поступлении на входную шину 6 импульсов контролируемого временйого интервала перый же импульс зацерживается элементом 1 задержки на время Т и поцается на вход формирователя 2 им пульсов по цлйтельности. Сигнал логической единицы, снимаемый...

Номер патента: 851287

Опубликовано: 30.07.1981

Авторы: Белов, Данилов, Кленов, Неуструев

МПК: G01R 29/18

Метки: переменного, трехфазного, чередованияфаз

...эле" мента б, причем Фазы А, В и С трехФазного источника переменного напряжения подключены ко входам формирователей-ограничителей 1, 2 и 3, Р-и С-входы О-триггера 5 подключены к выходам Формирователей-ограничителей 1 и 2, Н-вход через инвертор 4 - к выходу формирователя 3, а выход П-триггера 5 соединен со входом ис" полнительного элемента б851287 Формула Изобретения Составитель Т.ЩегольковаРедактор М.Митровка Техред Т,Маточка Корректор М. 11 ожс Заказ 6345/63 Тираж 732 Подп ис но е ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Рауюская наб., д. 4/5филиал ППП Патентф, г. Ужгород, ул. Проектная, 4 Устройство работает следующим обра. зом.При правильном чередовании фаэ А, В и С...

Номер патента: 788219

Опубликовано: 15.12.1980

Авторы: Белов, Кленов, Неуструев

МПК: H01H 47/02

Метки: коммутатор, релейный

...12 подключен к аноду диода 13 и катоду диода 14. Катод диода 13 соединен с катодами разделительных диодов 9,и 10, а анод диода 14 подключены к минусу источника питания. 45Устройство работает следующим образом.При наличии нв базе транзистора 1 напряжения, соответствующего нулю, этот транзистор закрыт, а транзистор 2 открыт, и через обмотку электромагнитного реле 5 протекает управляющий ток, Твк как транзистор 7 закрыт, то величина тока через обмотку электромагнитного реле 5 задается токоограничиввющим резистором 6 и поддерживается на уровне, обеспечивающем удержание контактов реле в замкнутом состоянии. Уровень этого тока обычно на порядок ниже уровня 19фноминального тока для реле. Поэтому иэнергия, потребляемая от источника...

Номер патента: 783756

Опубликовано: 30.11.1980

Авторы: Белов, Горин, Кленов, Неуструев

МПК: G05B 23/00

Метки: времени, групп, замыкания, контактных, многоконтактного, разброса, размыкания, реле

...И 3 и подвижным контактом соответствующей контактнойгруппы 5, неподвижные контакты которых объединены и подключены к шине р6 источника питания, первый счетчик7, дополнительные элементы И 8 и 9,первые входы которых соединены с выходом ключа 2,.вход элемента И 8 подключен к управляющей шине 10, котораячерез инвертор 11 соединена с вторымвходом элемента И 9, выход которогоподключен к входу счетчика 12, выход элемента И 8 соединен с входомсчетчика 7,- Функционирование устройства для ЗОизмерения времени разброса замыканияи разьыкания контактных групп многоконтактного реле осуществляется. следующим образом.В исходном состоянии, когда на 35управляющую шину 10 подан нулевой логический уровень, единичный логический уровень по шине 6 источника...

Номер патента: 748136

Опубликовано: 15.07.1980

Авторы: Белов, Кленов, Неуструев, Шадрова

МПК: G01D 7/08

Метки: двоичных, кодовых, комбинаций, отображения

...высокого логического уровня сигнала,и индицируется высокий уровень сигнала.При поступлении на вход запоминающего устройства 1 сигналов чередующихся уровней происходит поочередное включение усилителей 2 с индикаторными элементами индикации высокого логического уровня сигнала и усилителей 3 с индикаторными элементами индикации низкого логического уровня сигнала,и соответственно индицируются высокий и низкий уровни сигнала.Одновременно на входы элементов равнозначности 4 поступают сигналы раз ых уровней, снимаемых с предыдущего выходаи с последующего выхода 0 запоминающего устройства 1.Работа элемента равнозначности 4 описывается таблицей истинности:Вход 1Вход 2ВыходО О 1Снимаемый низкий логический уровень сигнала с выхода элемента...

Номер патента: 731510

Опубликовано: 30.04.1980

Авторы: Белов, Кленов, Неуструев

МПК: H02H 3/08

Метки: защиты, перегрузки, электроустановки

...обмотку 2 и вторичную Обмотку 3, диодов 4, 5,плавкого предохранителя б, исполнительного органа 7 с коммутационным элементом 8, источника 9 постоянного тока, злектроустачовки 10.Первичная обмотка 2 трансфо:,атора 1 включена последовательно с злект.пуст нсзкой 10 и коммутационным злементзм 8 :с- полнительногО Органа 7. тор- :,;,5.,1.:тка 3 трансформатора 1 своим Однь ВывоДом ПОДл;Очена к анОДу ДНОДа 4, Втоц;:.,., Выводом к аноду диода 5, а соедня 5 то 4 ка ВтО- ричной Оомотки 3 трансЦ)ормато;ЗВ 1 подключена к первому выводу плаж:;Ого предохранителя б и минусу источника 9 постоянного тока. Катсдц диодов 4, 5 и Второй вывод плавкого предохранителя б соединены с Выводом исполнительного Органа 7-з(- Гой ВыВсд которого ся,динен с и с:Осо:,...

Номер патента: 725045

Опубликовано: 30.03.1980

Авторы: Белов, Жамалетдинов, Кленов, Неуструев

МПК: G01R 29/18

Метки: источника, переменного, сигнализации, трехфазного, фаз, чередования

...фаз источника трехфазного переменного напряжения обеспечивается повышением падеж.ности его работы за счет отказа от использования в устройстве трансформатора. Кроме то.го, предлагаемое устройство технологичнее по сравнению с известным. Введение в устройство для сигнализации чередования фаз источ 1 ика трехфазного переменного напряжения тиристо.ра вместо трансформатора уменьшает егогабариты и вес. еФормула изобретения 20 аказ 821/1одписное ЦНИИПИТираж 1019 ент" роек Филиал ППП "П г. Ужгород, ул. я,а Ф3торы 7, 8, 9, причем анод тиристора 4 под.ключен к фазе 2 источника, катод к одномувыводу исполнительного элемента 6, а управляющий электрод через резистор 8 к фазе 1.Анод тиристора 5 подключен к другомувыводу исполнительного элемента...

Номер патента: 720605

Опубликовано: 05.03.1980

Авторы: Белов, Кленов, Неуструев

МПК: G01R 31/00

Метки: изменения

...комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раущская наб., д. 4/Б Филиал ППП Патент, г. Ужгород, ул. Проектная, 43билитрога 4 с резистором 5 и общей точкой резисторов 3, 2, а переход база-эмиттер транзистора 7 подключен между общей точкой стабилитрона 4 с резистором 5 и общей точкой резисторов 2 и 1.в исходном состоянии когда напряжение иСточника находится в допустимых пределах, транзисторы 6, 7 заперты так"как мост рассчитан так, что напряжение на базах трансзиторов 6, и 7 выше, чем напряжение на эмиттерах.При уменьшении напряжения источника 40 ниже допустимого предела напряжения на базе транзистора 6 уменьшается, а на его эмиттере остается неизменным из-за стабилизирующих свойств стабилитрона 4,...

Номер патента: 672627

Опубликовано: 05.07.1979

Авторы: Белов, Кленов, Неуструев

МПК: G05F 1/58

Метки: выходе, защиты, нагрузки, перенапряжения, стабилизатора

...д, 4/5е Филиал ППП "Патент", оектная, 4 Ужгород,ма устройства"защитй"йагрузкн- от" йерейапряжения на выходе стабилизатора,Устройство содержит предохранитель 1, вклю-ченный в силовую шину, стабилитрон 2, подклю-ченный одним выводом к силовой шине, адругим к общей шине, лампу накаливания 3,- "включенную параллельно предохранителю 1, нагрузку 4 и стабилизатор 5.В йсходном состоянии напряжение Ост от 10стабилизатора 5 напряжения подается на на.грузку 4 через йредохранитель 1, и стабйлитрон2 закрыт.В случае неисправности регулирующего элемента в стабилизаторе 5 напряжения напряжение на выходе стабилизатора 5 напряжения увеличивается до напряжения Овх или на величн" "Ну падения напряжения на регулирующем элементе, В этом случае стабилитрон...

Номер патента: 655014

Опубликовано: 30.03.1979

Авторы: Белов, Кленов, Неуструев

МПК: H02H 7/10

Метки: защиты, перенапряжений

...реле 6 с нор мально-замкнутыми контактами 7, контактов коммутирующего элемента 8. Нормально замкнутые контакты реле включены в цепь стабилизатора напряжения 9, а нагрузка 10 включена параллельно тиристору, 15 В исходном состоянии, когда напряжение на выходе стабилизатора напряжения 9 находится в пределах допустимого, через стабилитрон 2 и резистор 3 ток не протекает и тиристор закрыт. При этом конденсатор 5 20 через диод 4 заряжен до напряжения, равного напряжению на выходе стабилизатора и контакты 7 реле замкнуты.При увеличении выходного напряжениястабилизатора больше допустимого проис ходит пробой стабилитрона, появляется положительное напряжение в точке 11, которое подается на управляющий электрод тиристора, который...

Номер патента: 630696

Опубликовано: 30.10.1978

Авторы: Кленов, Неуструев

МПК: H02H 3/20

Метки: защиты, нагрузки, перенапряжений

...защиты нагрузки от перенапрякенпй по авт. св. Ме 389593, дополни тельно снабжено диодом, включенным меж ду обмоткой реле н точкой соединения ка тода диода и анода тнрпстора,На чертеже приведена прннцнпиальнан схема описываемого устройства.Устройство состоит из управляемого тнрнстора 1, резистора 2, стабнлитрона 3, дгодов 4 и 5, реле 6, нормально замкнутых контактов 7 реле 6 н коммутационного элемента 8.Устройство защиты подключено к выходу стабилизатора 9 напряжения. К выходу стабилизатора 9 подключена также нагрузка 10 через нормально замкнутыс контакты 7 реле 6. Устройство защиты н пряжсння работает слеУвеличение выходног стабилизатора 9 больш дела, возникающее прп гулирующего элемента, кремниевого стабнлнтро положительного напряж...

Номер патента: 485368

Опубликовано: 25.09.1975

Авторы: Колюбин, Косарев, Неуструев

МПК: G01N 23/18

Метки: дефектоскоп, радиометрический

...напряжения для питания ФЭУ, интегрирующей ячейки 4 с малойпостоянной времени, буферного усилителя5, блока сумматора 6, регистрирующегоустройтсва 7, инвертирующего усилителя8, интегрирующей ячейки 9 с большойпостоянной времени и управляемого блока10 высоковольтного питания,Источник излучения 1 расположен содной стороны изделия 2, с другой сто"роны изделия расположен сцинтилляциочный детектор 3 с ФЭУ и делителем. Выходной сигнал со сцинтилляционнот о детектора 3 поступает на интегрирующуюячейку 4 с малой посаоящой времени,откуда он подается ца буферный усилитель5 и блок сумматора 6. Выход блока сумматора 6 соединен с регистрирующимустройством 7, которое сожержит пороговые каскады для выдачи сигнала о наличии дефекта и записывающий...

Номер патента: 480002

Опубликовано: 05.08.1975

Авторы: Моргенштейн, Неуструев

МПК: G01N 21/52

Метки: возбуждении, выхода, квантового, люминесценции, резонансном

...света направляется через отверстие 2 на исследуемый образец 5 (например, кристалл рубина). Пучок света, 20 отраженный от образца, попадает на поверхность фотометрической сферы 4, а пучок, прошедший через образец, выходит через отверстие 3 и падает на фотоприемник 7. За образцом 5 расположен оптико-механический 25 узел 6, имеющий два фиксированных рабочихположения; вне пучка и в пучке прошедшего через образец света. Этот узел выполняет две функции: во-первых, он рассеивает прошедший через образец свет на стенки сферы 4 и, 30 во-вторых, предотвращает непосредственнуюзасветку фотоприемника 7 прошедшим через образец светом и светом люминесценции.Снятие характеристик осуществляется по следующей схеме: при выведенном из пучка...

Номер патента: 446551

Опубликовано: 15.10.1974

Авторы: Изаксон-Демидов, Неуструев, Сельцер, Ходоровский

МПК: C21C 5/56

Метки: металлов, плавки, процесса, сплавов

...определена различными способами. Так исследованиями гидродццамики расплава ц температурного поля стенки гарццс сажного тигля установлено, что между температурой цаплавлеццого металла, толщиной гарниссажа и температурой стенки тигля в каждый момент времени существует однозначная зависимость, Для каждой конструкции 10 печи существует аналитически определяемыйоператор, связывающий температуру наплавленного металла Т,толщину гарциссажа бг и температуру в определенной точке стенки тигля 1,:15(1) где Я и У. - операторы связи, учитывающие 20 конструктивные параметры печи, род переплавляемого металла и силу тока.Таким образом, для достижения и поддержания заданной температуры цаплавленцого металла, обеспечивающей в соответствии с 25 выражением...

Номер патента: 360148

Опубликовано: 01.01.1972

Авторы: Дёшин, Изо, Кащенко, Крысий, Кулешов, Неуструев, Осипов, Письменный, Терентьев, Ходоровский

МПК: B22D 18/04

Метки: литых

...давлением для щветных металлов, при котором металл подают в форуму под давлением через металлопровод из плавильното тигля.Однако известный способ характеризуется взаимодейстнием расплава с материалом металлопровода, что приводит к разрушению его и запрязнению расплава.Цель предложенного способа - повышение качества отливни из тугоплавких и химцчесии активных сплавов.Описываемое изобретение отличается от известного тем, что расплав подают в форму через полый, расходуемый электрод, опущенный в металл, играющий роль металлопровода.Способ осуществляется следующим образом,В гарниссажном тигле наплавляют пеобходимое количество металла путем оплавления расходуемого электрода, имеющего осевую полость, верхний конец которого соединен с...
