Формирователь радиоимпульсов

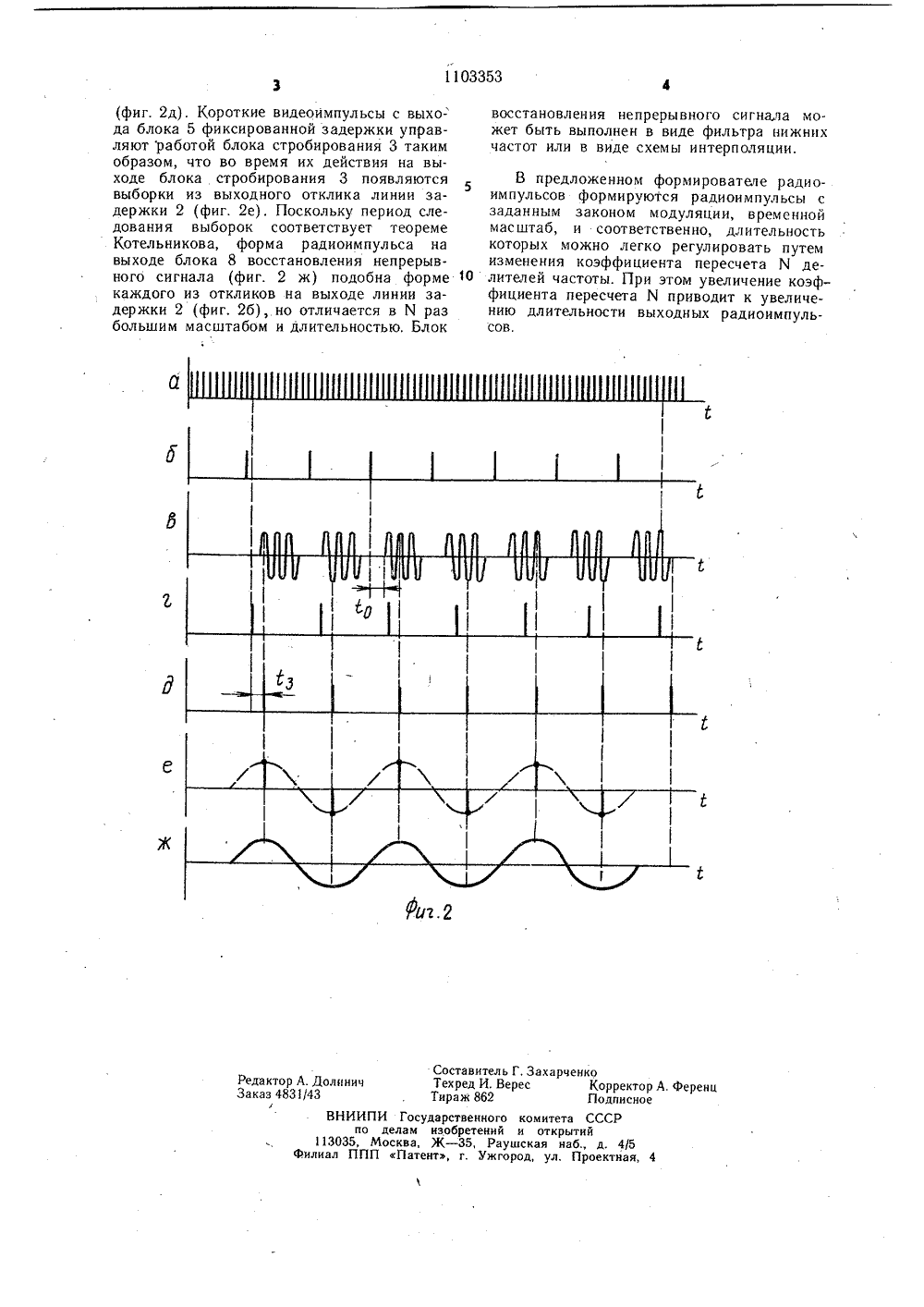

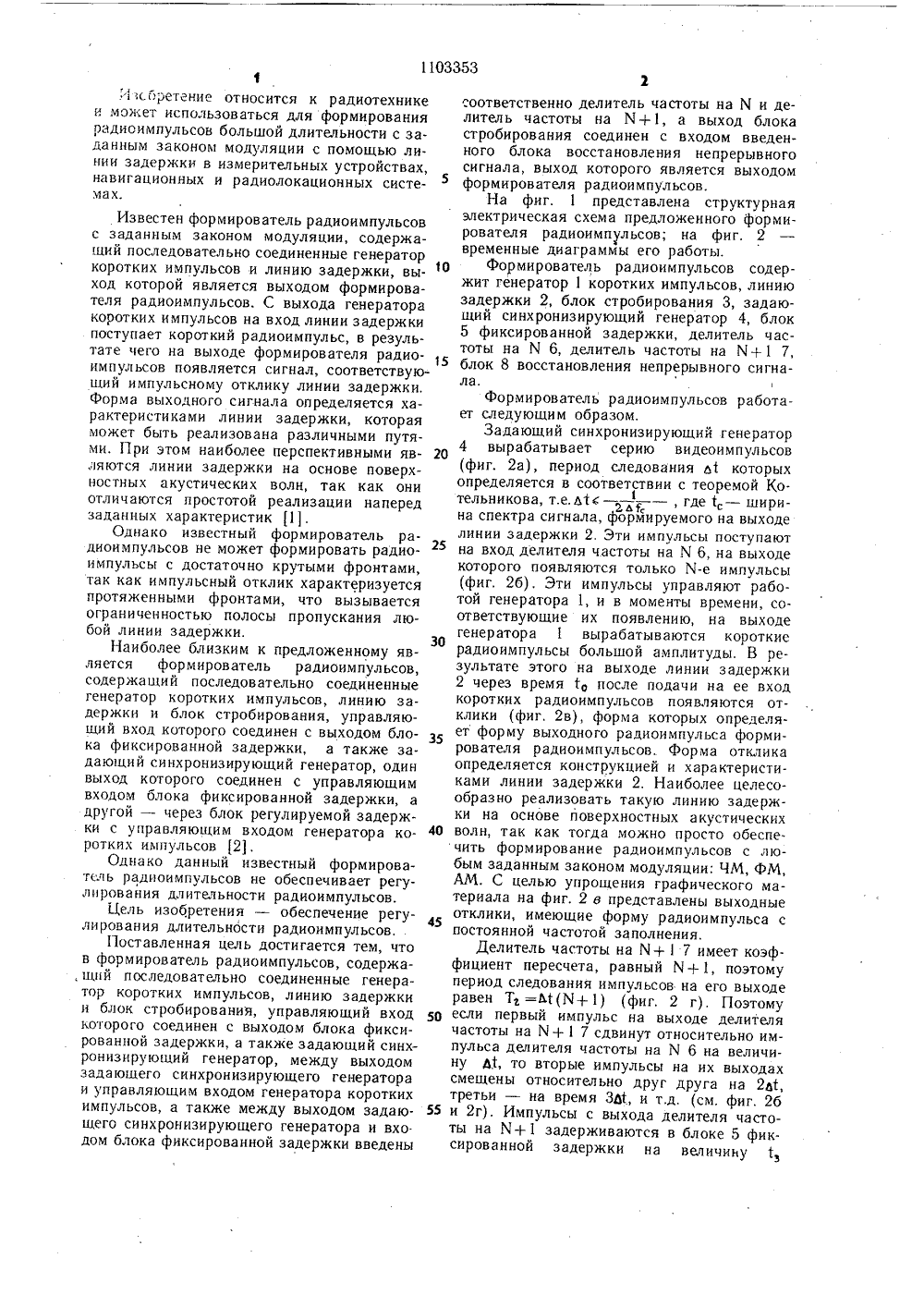

(54) (57) ФОРМИРОВАТЕПУЛЬСОВ, содержащийсоединенные генератор кор линию задержки и блок стробирования, управляющий вход которого соединен с выходом блока фиксированной задержки, а также задающий синхронизирующий генератор, отличающийся тем, что, с целью обеспечения регулирования длительности радио- импульсов, между выходом задающего синхронизирующего генератора и управляющим входом генератора коротких импульсов, а также между выходом задающего синхронизирующего генератора и входом блока фиксированной задержки введены соответственно делитель частоты на Х и делитель частоты на Я+1, а выход блока стробирования соединен с входом введенного блока восстановления непрерывного сигнала, выход которого является выходом формирователя радиоимпульсов..:1 кбретение относится к радиотехнике и может использоваться для формирования радиоимпульсов большой длительности с заданным законом модуляции с помощью линии задержки в измерительных устройствах, навигационных и радиолокационных системах.Известен формирователь радиоимпульсовс заданным законом модуляции, содержащий последовательно соединенные генераторкоротких импульсов и линию задержки, выход которой является выходом формирователя радиоимпульсов. С выхода генераторакоротких импульсов на вход линии задержкипоступает короткий радиоимпульс, в результате чего на выходе формирователя радиоимпульсов появляется сигнал, соответствующий импульсному отклику линии задержки.Форма выходного сигнала определяется характеристиками линии задержки, котораяможет быть реализована различными путями. При этом наиболее перспективными являются линии задержки на основе поверхностных акустических волн, так как ониотличаются простотой реализации напередзаданных характеристик 1.Однако известный формирователь радиоимпульсов не может формировать радиоимпульсы с достаточно крутыми фронтами,так как импульсный отклик характеризуетсяпротяженными фронтами, что вызываетсяограниченностью полосы пропускания любой линии задержки,Наиболее близким к предложенному является формирователь радиоимпульсов,содержащий последовательно соединенныегенератор коротких импульсов, линию задержки и блок стробирования, управляющий вход которого соединен с выходом бло- З 5ка фиксированной задержки, а также задающий синхронизирующий генератор, одинвыход которого соединен с управляющимвходом блока фиксированной задержки, адругой - через блок регулируемой задержки с управляющим входом генератора коротких импульсов 2.Однако данный известный формирователь радиоимпульсов не обеспечивает регулирования длительности радиоимпульсов.Цель изобретения - обеспечение регулирования длительности радиоимпульсов45Поставленная цель достигается тем, чтов формирователь радиоимпульсов, содержа, щий последовательно соединенные генератор коротких импульсов, линию задержкии блок стробирования, управляющий вход 50которого соединен с выходом блока фиксированной задержки, а также задающий синхронизирующий генератор, между выходомзадающего синхронизирующего генератораи управляющим входом генератора короткихимпульсов, а также между выходом задающего синхронизирующего генератора и вхо.дом блока фиксированной задержки введены соответственно делитель частоты на И и делитель частоты на 1 Ч+1, а выход блока стробирования соединен с входом введенного блока восстановления непрерывного сигнала, выход которого является выходом формирователя радиоимпульсов.На фиг, 1 представлена структурная электрическая схема предложенного формирователя радиоимпульсов; на фиг. 2 временные диаграммы его работы.Формирователь радиоимпульсов содержит генератор 1 коротких импульсов, линию задержки 2, блок стробирования 3, задающий синхронизирующий генератор 4, блок 5 фиксированной задержки, делитель частоты на М 6, делитель частоты на Я+1 7, блок 8 восстановления непрерывного сигнала.Формирователь радиоимпульсов работает следующим образом.Задающий синхронизирующий генератор 4 вырабатывает серию видеоимпульсов (фиг. 2 а), период следования ь 1 которых определяется в соответствии с теоремой Котельникова, т.е. М, где 1, - шири 1ЬьКна спектра сигнала, формируемого на выходе линии задержки 2. Эти импульсы поступают на вход делителя частоты на Х 6, на выходе которого появляются только Х-е импульсы (фиг, 2 б), Эти импульсы управляют работой генератора 1, и в моменты времени, соответствующие их появлению, на выходе генератора 1 вырабатываются короткие радиоимпульсы большой амплитуды. В результате этого на выходе линии задержки 2 через время 1 О после подачи на ее вход коротких радиоимпульсов появляются отклики (фиг. 2 в), форма которых определяет форму выходного радиоимпульса формирователя радиоимпульсов. Форма отклика определяется конструкцией и характеристиками линии задержки 2. Наиболее целесообразно реализовать такую линию задержки на основе поверхностных акустических волн, так как тогда можно просто обеспечить формирование радиоимпульсов с любым заданным законом модуляции: ЧМ, ФМ, АМ. С целью упрощения графического материала на фиг. 2 в представлены выходные отклики, имеющие форму радиоимпульса с постоянной частотой заполнения.Делитель частоты на Я+ 1 7 имеет коэффициент пересчета, равный М+ 1, поэтому период следования импульсов на его выходе равен Т =М(И+1) (фиг. 2 г). Поэтому если первый импульс на выходе делителя частоты на Я+1 7 сдвинут относительно импульса делителя частоты на Х 6 на величину дК то вторые импульсы на их выходах смещены относительно друг друга на 2 М, третьи - на время ЗЬ, и т.д, (см. фиг, 2 б и 2 г). Импульсы с выхода делителя частоты на И+1 задерживаются в блоке 5 фиксированной задержки на величину1103353 е Составитель ГТехред И. ВерТираж 862 Захарченкос КорректорПодписноекомитета СССРоткрытийская наб., д. 4/5д ул Проектная 4 Редактор А. ДолнничЗаказ 4831/43 ерен ВН ПИ Государственного делам изобретений Москва, Ж - 35, Рау ПП Патент, г. Ужго(фиг. 2 д). Короткие видеоимпульсы с выхо- да блока 5 фиксированной задержки управляют работой блока стробирования 3 таким образом, что во время их действия на выходе блока стробирования 3 появляются выборки из выходного отклика линии задержки 2 (фиг. 2 е). Поскольку период следования выборок соответствует теореме Котельникова, форма радиоимпульса на выходе блока 8 восстановления непрерывного сигнала (фиг. 2 ж) подобна форме каждого из откликов на выходе линии задержки 2 (фиг. 26),.но отличается в И раз большим масштабом и длительностью, Блок восстановления непрерывного сигнала может быть выполнен в виде фильтра нижних частот или в виде схемы интерполяции. В предложенном формирователе радиоимпульсов формируются радиоимпульсы с заданным законом модуляции, временной масштаб, и соответственно, длительность которых можно легко регулировать путем изменения коэффициента пересчета И де лителей частоты. При этом увеличение коэффициента пересчета 1 Ч приводит к увеличению длительности выходных радиоимпульсов.
