Формирователь импульсов

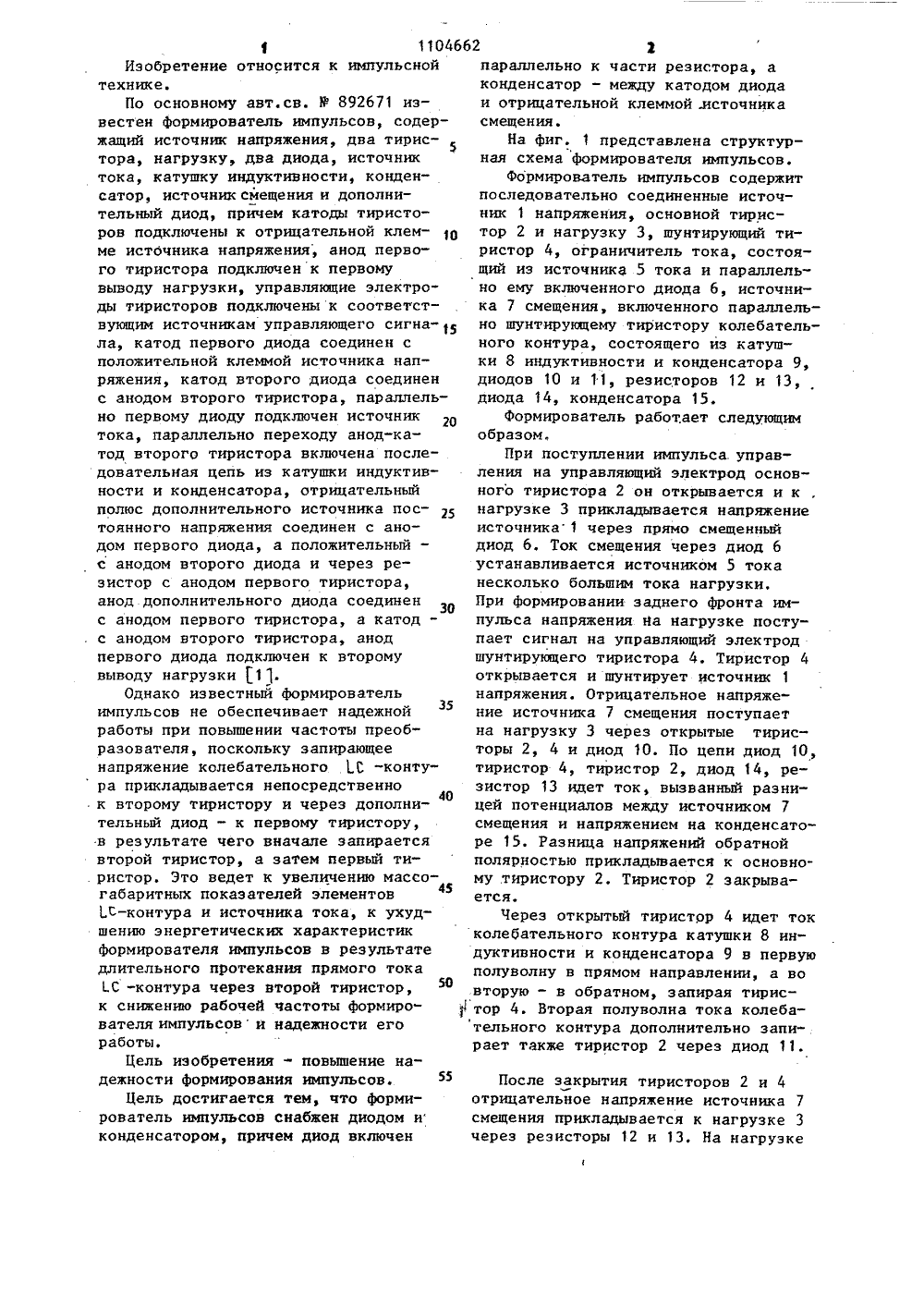

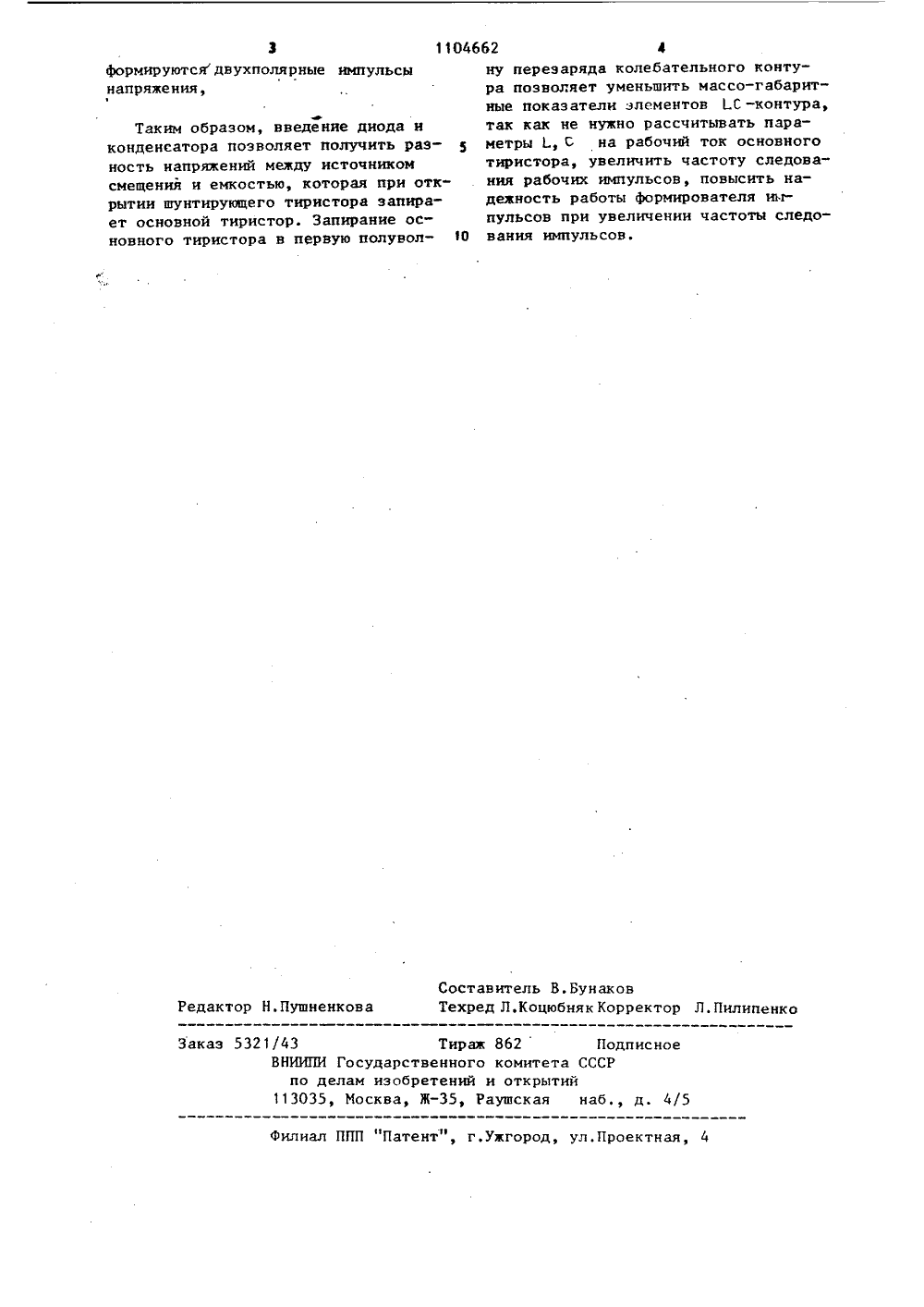

СОЮЗ СОВЕТСКИХООЫММРМИСКИПРЕСПУБЛИК ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.(71) Отделение Всесоюзного электротехнического института им. В.И.Ленина г. Истра(54) (57) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ поавт.св. У 892671, о т л и ч а ю щ и йс я тем, что, с целью повышениянадежности, он снабжен диодом и конденсатором, причем диод включен параллельно части резистора, а конденсатор - между катодом диода и отрицательной клеммой источника смещения.11046Изобретение относится к импульсной технике.По основному авт.св. У 892671 известен формирователь импульсов, содержащий источник напряжения, два тирис тора, нагрузку, два диода, источник тока, катушку индуктивности, конденсатор, источник смещения и дополнительный диод, причем катоды тиристоров подключены к отрицательной клемме истбчника напряжения, анод первого тиристора подключен к первому выводу нагрузки, управляющие электроды тиристоров подключены к соответствующим источникам управляющего сигна ла, катод первого диода соединен с положительной клеммой источника напряжения, катод второго диода соединен с анодом второго тиристора, параллельно первому диоду подключен источник тока, параллельно переходу анод-катод второго тиристора включена последовательная цепь из катушки индуктивности и конденсатора, отрицательный полюс дополнительного источника постоянного напряжения соединен с анодом первого диода, а положительный - с анодом второго диода и через резистор с анодом первого тиристора, анод дополнительного диода соединен с анодом первого тиристора, а катод - с анодом второго тиристора, анод первого диода подключен к второму выводу нагрузки 1.Однако известный формирователь35 импульсов не обеспечивает надежнои работы при повышении частоты преобразователя, поскольку запирающее напряжение колебательного . -контура прикладывается непосредственно40 . к второму тиристору и через дополнительный диод - к первому тиристору, в результате чего вначале запирается второй тиристор, а затем первый ти. ристор. Это ведет к увеличению массо- габаритных показателей элементов С-контура и источника тока, к ухудшению энергетических характеристик формирователя импульсов в результате длительного протекания прямого токаС -контура через второй тиристор, к снижению рабочей частоты формирователя импульсови надежности его работы.Цель изобретения - повышение надежности Формирования импульсов.Цель достигается тем, что формирователь импульсов снабжен диодом и конденсатором, причем диод включен 62 2 параллельно к части резистора, аконденсатор - между катодом диодаи отрицательной клеммой источникасмещения.На фиг. 1 представлена структурная схема формирователя импульсов.Формирователь импульсов содержитпоследовательно соединенные источник 1 напряжения, основной тиристор 2 и нагрузку 3, шунтирующий тиристор 4, ограничитель тока, состоящий иэ источника 5 тока и параллельно ему включенного диода 6, источника 7 смещения, включенного параллельно шунтирующему тиристору колебательного контура, состоящего из катушки 8 индуктивности и конденсатора 9,диодов 10 и 11, резисторов 12 и 13,диода 14, конденсатора 15,Формирователь работает следующимобразом.При поступлении импульса управления на управляющий электрод основного тиристора 2 он открывается и кнагрузке 3 прикладывается напряжениеисточника 1 через прямо смещенныйдиод 6. Ток смещения через диод 6устанавливается источником 5 токанесколько большим тока нагрузки,При формировании заднего фронта импульса напряжения на нагрузке поступает сигнал на управляющий электродшунтирующего тиристора 4. Тиристор 4открывается и шунтирует источник 1напряжения. Отрицательное напряжение источника 7 смещения поступаетна нагрузку 3 через открытые тиристоры 2, 4 и диод 10. По цепи диод 10,тиристор 4, тиристор 2, диод 14, резистор 13 идет ток, вызванный разницей потенциалов между источником 7смещения и напряжением на конденсаторе 15. Разница напряжений обратнойполярностью прикладывается к основно"му .тиристору 2, Тиристор 2 закрывается.Через открытый тиристрр 4 идет токколебательного контура катушки 8 индуктивности и конденсатора 9 в первуюполуволну в прямом направлении, а вовторую - в обратном, запирая тирис 1 тор 4. Вторая полуволна тока колебательного контура дополнительно запирает также тиристор 2 через диод 11. После закрытия тиристоров 2 и 4отрицательное напряжение источника 7смещения прикладывается к нагрузке 3через реэисторы 12 и 13. На нагруэкеТаким образом, введение диода и конденсатора позволяет получить разность напряжений между источником смещения и емкостью, которая при открытии шунтирующего тиристора запирает основной тиристор, Запирание основного тиристора в первую полувол Редактор Н.Пушненкова Заказ 5321/43 Тираж 862 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 3формируются двухполярные импульсынапряжения,1 1104662 4ну перезаряда колебательного контура позволяет уменьшить массо-габаритные показатели элементовС -контура,так как не нужно рассчитывать параметры ., С на рабочий ток основноготиристора, увеличить частоту следования рабочих импульсов, повысить надежность работы формирователя иыпульсов при увеличении частоты следования импульсов. Составитель В.БунаковТехред Л.Коцюбняк Корректор Л.Пилипенко
