Трансформатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

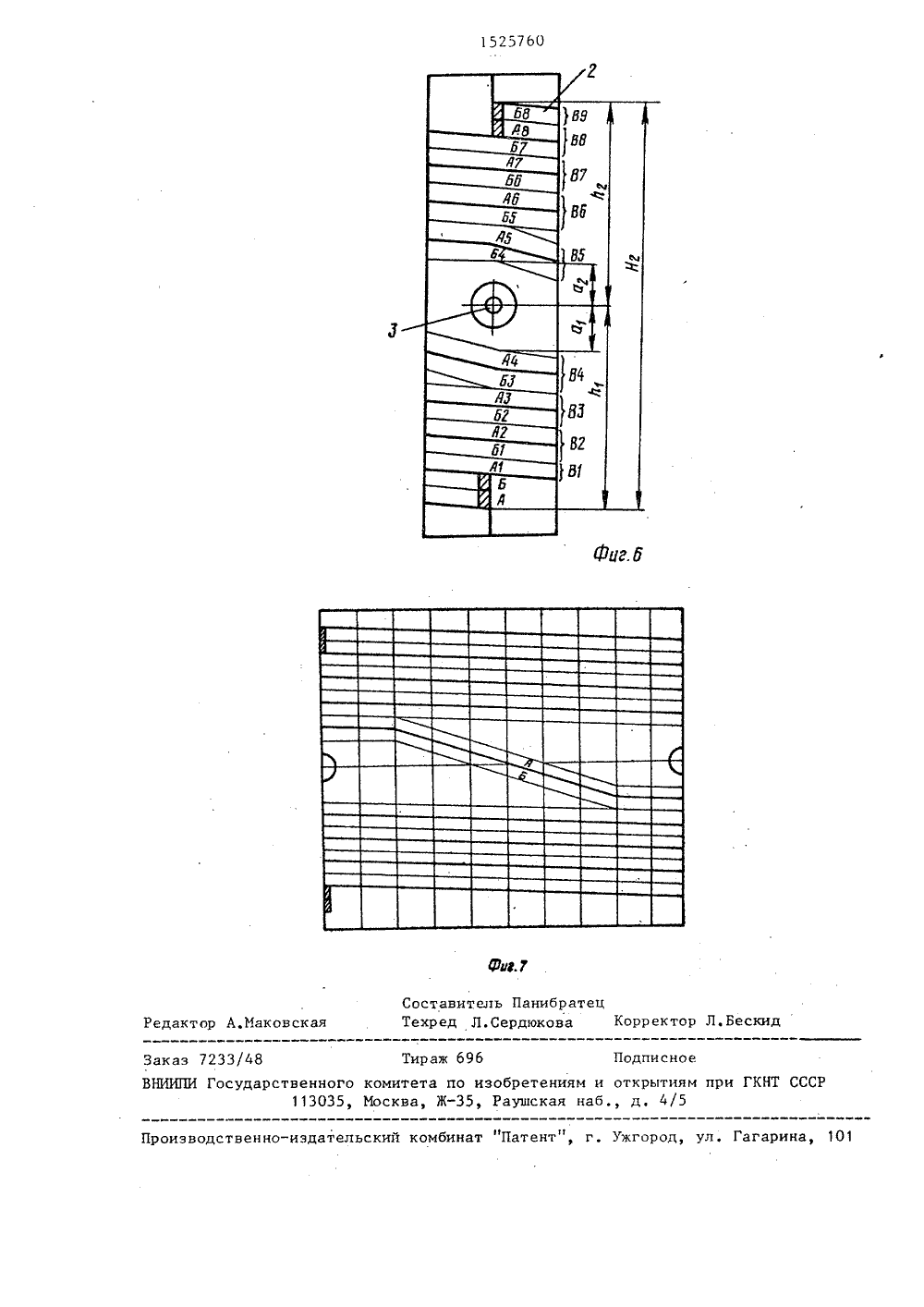

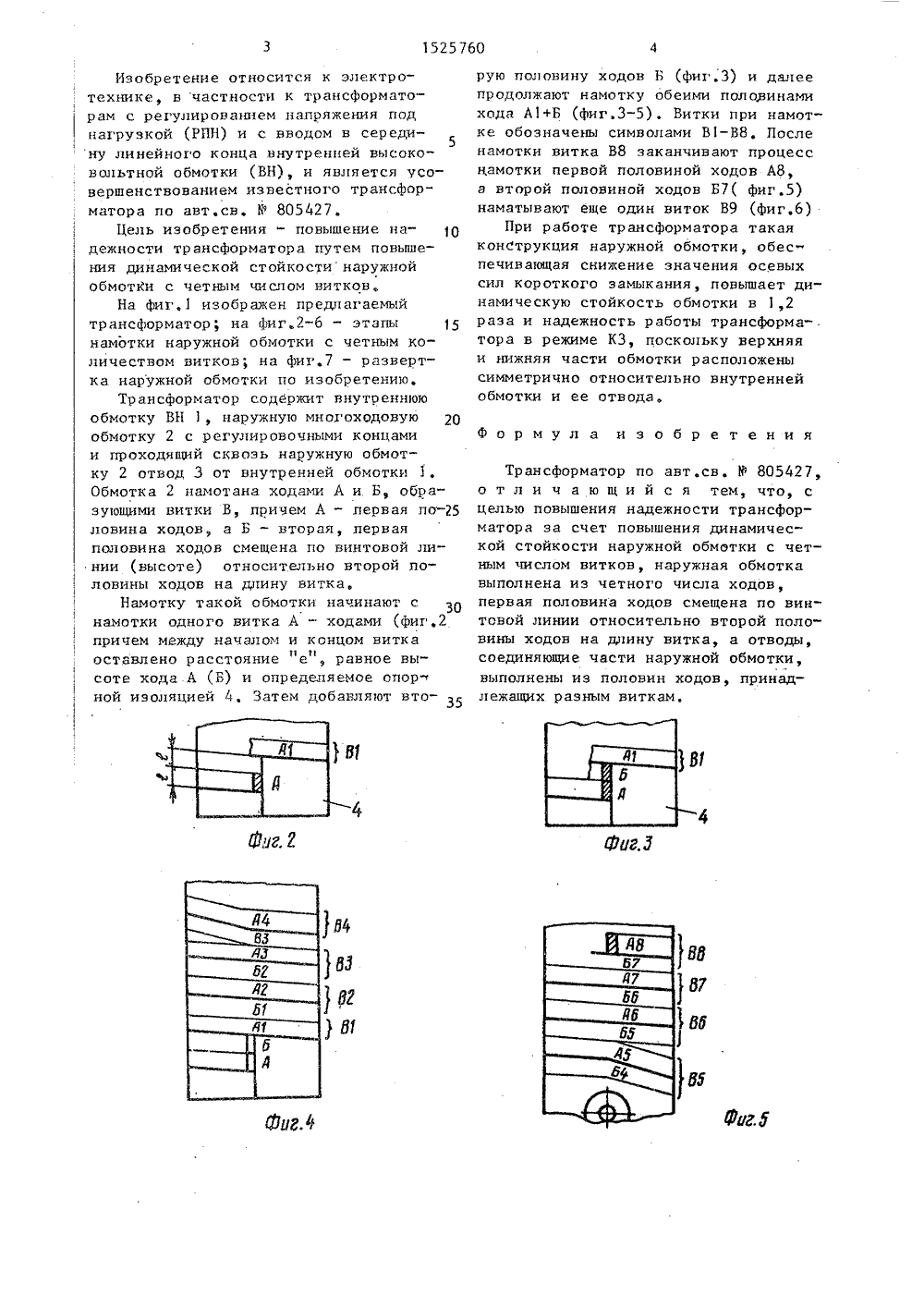

СОВЕТСКИХ СТИЧЕСНИ союзСОЦИАРЕСП 19) 111) 1)4 Н 01 Р 27/О ОБРЕТЕНИ ПИСА(71) Всесоюзный научно-исследовательский, проектно-конструкторский и технологический институт трансформаторостр оения(56) Авторское свидетельство СССРУ 805427, кл. Н 01 Р 27/04, 1979,(54) ТРАНСФОРМАТ (57) Изобретение технике и может .тр ан сфор мат ор ах относится к электроыть использовано врегулированием на 1 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР 2пряжения под нагрузкой и с вводом всередину высоковольтной обмотки Цель изобретения состоит в повышении динамической стойкости наружной обмотки с четным числом витков . Устройство содержит внутреннюю обмотку 1, наружную многоходовую обмотку 2 и про ходящий сквозь нее в середине высоты отвод 3 внутренней обмотки. Первая половина ходов смещена по винтовой линии относительной второй половицы ходов на длину витка, Поскольку верхняя и нижняя части обмотки расположены симметрично относительно внутренней обмотки и ее отвода, повышается, динамическая стойкость обмотки в 1,2 раза и надежность работы трансформатора, 7 ил.Изобретение относится к электротехнике, в частности к трансформаторам с регулированием напряжения поднагрузкой (РПН) и с вводом в середину линейного конца внутренней высоковольтной обмотки (ВН), и является усовершешенствованием известного трансформатора по авт.св. У 805427,Цель изобретения - повышение надежности трансформатора путем повышен нния динамической стойкости наружноиобмотКи с четным числом витков,На фиг,1 изображен предлагаемыйтрансформатор; на фиг.2-6 - этапынамотки наружной обмотки с четным количеством витков; на фиг.7 - развертка наружной обмотки по изобретению,Т ансформатор содержит внутреннююранобмотку ВН 1, наружную многоходовуюобмотку 2 с р егулир ов очными концамии пр оходящий сквозь наружную обмоти 1ку 2 отвод 3 от внутренней обмоткиОбмотка 2 намотана ходами А и Б, образующими витки В, причем А - первая по ловина ходов, а Б - вторая, перваяполовина ходов смещена по винтовои линии (высоте) относительно второй половины ходов на длину витка,Намотку такой обмотки начинают снамотки одного витка А - ходами (фиг.2причем между началом и концом виткавное выоставлено расстояние е , равносоте хода А (Б) и определяемое опор.ной изоляцией 4, Затем добаьляют вторую половину ходов Б (фиг.З) и далее продолжают намотку обеими половинами хода А 1+Б (фиг.3-5). Витки при намотке обозначены символами В 1-В 8, После намотки витка В 8 заканчивают процесс намотки первой половиной ходов А 8, а второй половиной ходов Б 7( фиг.5) наматывают еще один виток В 9 (фиг,б)При работе трансформатора такая конСтрукция наружной обмотки, обеспечивающая снижение значения осевых сил короткого замыкания, повышает динамическую стойкость обмотки в 1,2 раза и надежность работы трансформа-. тора в режиме КЗ, поскольку верхняя и нижняя части обмотки расположенын симметрично относительно внутреннеи обмотки и ее отвода. Формула изобретенияТрансформатор по авт.св, У 805427, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности трансформатора за счет повышения динамической стойкости наружной обмотки с четным числом витков, наружная обмотка выполнена из четного числа ходов, первая половина ходов смещена по винтовой линии относительно второй половины ходов на длину витка, а отводы, соединяющие части наружной обмотки, выполнены иэ половин ходов, принадлежащих разным виткам,1525760 Фи оставит еп ехред Л. писка обретениям и открытиямРаушская наб., д, 4/5 и ГКНТ С агарина кий комбинат Патент , г. .ж11 Ред ак т ор А, Маков ск ая Заказ 7233/48ВНИИПИ Государственного113035,изводственно-издат Тираж 696 омитета по и Москва, Ж,Панибратецрдюкова рр ек тор Л, Вески
СмотретьЗаявка
4250231, 26.05.1987
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ, ПРОЕКТНО КОНСТРУКТОРСКИЙ И ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ТРАНСФОРМАТОРОСТРОЕНИЯ
КАЛУГИН АЛЕКСАНДР ГЕОРГИЕВИЧ, ЛАДОШИН СЕРГЕЙ ВАСИЛЬЕВИЧ, СМАГИН АЛЕКСАНДР ПЕТРОВИЧ
МПК / Метки
МПК: H01F 27/04
Метки: трансформатор
Опубликовано: 30.11.1989
Код ссылки
<a href="https://patents.su/3-1525760-transformator.html" target="_blank" rel="follow" title="База патентов СССР">Трансформатор</a>
