Способ добычи и переработки руды со дна моря
Номер патента: 1547440
Опубликовано: 10.09.1999
Авторы: Грановский, Гребень, Коварский
МПК: E21B 43/28, E21C 50/00
Метки: дна, добычи, моря, переработки, руды
1. Способ добычи и переработки руды со дна моря, включающий сбор и измельчение руды, размещение ее в резервуаре на дне моря, получение соляной кислоты из морской воды на плавсредстве на месте переработки руды, подачу раствора соляной кислоты в резервуар с измельченной рудой, выщелачивание последней до заданного извлечения полезных компонентов, подъем продуктивного раствора на плавсредство и его переработку, отличающийся тем, что, с целью расширения технологических возможностей способа за счет добычи фосфоритовой руды и ее переработки в преципитат, одновременно с получением соляной кислоты получают раствор едкого натра, для получения соляной кислоты и едкого натра морскую воду подвергают...
Ионообменная мембрана
Номер патента: 1471595
Опубликовано: 15.03.1994
Авторы: Гребень, Коварский, Пивоваров, Родзик
МПК: B01D 69/00, C25B 13/00
Метки: ионообменная, мембрана
ИОНООБМЕННАЯ МЕМБРАНА для выделения кислоты из раствора, содержащего соль поливалентного металла, включающая сульфокатионообменную мембрану, отличающаяся тем, что, с целью повышения чистоты выделяемой кислоты, сульфокатионообменная мембрана выполнена перфорированной и дополнительно снабжена анионообменной мембраной, установленной на расстоянии от сульфокатионообменной, обе мембраны соединены между собой по периметру.
Устройство для защиты погружного электродвигателя от перегрузки и анормальных режимов
Номер патента: 1777198
Опубликовано: 23.11.1992
Авторы: Архиреев, Бордыков, Гендельман, Гребень, Ерухимович, Кулиев, Мазитов, Мехтиев, Шварц, Шевелев, Эфендиев
МПК: H02H 7/08
Метки: анормальных, защиты, перегрузки, погружного, режимов, электродвигателя
...с входом 20 элемента НЕ 59 и входом элемента И 55. Выход элемента ИЛИ-НЕ 43 соединен с шиной 64, с входом элемента И 53, через элемент НЕ 58 - с шиной 65 и с четвертым входом элемента И 42, выход 25 которого соединен с шиной 62, Выход интегрирующей цепи 45 соединен с первым входом элемента ИЛИ 57, второй вход которого соединен с выходом узла 48. Выход элемента ИЛИ 57 соеди нен с установоцным входом счетчика 39, Шина 61 соединена с входом Формирователя 52 импульсов, выход которого соединен с входами элементов И 53-55, выходы которых соединены с ши- Э нами 67-69.В источнике 19 напряжения с переключаемой полярностью шина 73 соединена с выходом коммутатора 71 шина 74 соединена с выходом коммутатора 72, Истоцник напряжения 70 соединен с...
Электронно-кодовый замок
Номер патента: 1776745
Опубликовано: 23.11.1992
Авторы: Гребень, Ерухимович, Жарков
МПК: E05B 49/02
Метки: замок, электронно-кодовый
...фиксирующей положение засова 16 замка, привод которого осуществляется с помощью кулачка 17, установленного на оси 19 ручки 13 замка, где также установлен индикатор 14 и кулачок 15, кинематически связанный с кнопкой управления (переключателем) 1, Питание электромагнита может быть автономным, например, батарейным или аккумуляторным и подключается к замку через разьем 20, к которому также подключена кнопка (переключатель) управления 1. Кроме того, засов 16 снабжен пружиной 21, а защелка 18 пружиной 22,Кнопка управления 1 обеспечивает при нажатии подачу высокого потенциала на второй вход элемента И 10 и 1-й, Я-вход триггера 2. Импульсы с первого выхода генератора б служат для сдвига вправо содержимого регистра 3, количество импульсов...
Подшипник скольжения для погружного электродвигателя
Номер патента: 1751489
Опубликовано: 30.07.1992
Авторы: Гребень, Дроздов, Курилов, Смышляев, Толмачева
МПК: F16C 17/02
Метки: погружного, подшипник, скольжения, электродвигателя
...каналов, выполненных на внешней цилиндрической поверхности, и 1/3-1/2 толщины корпуса для каналов, выполненных на внутренней цилиндрической поверхности.Размер каждого аксиального канала относительно соответствующей внешней или внутренней дуги окружности, упомянутых цилиндрических поверхностей составляет 30-60 О, а суммарный размер этих каналов относительно дуги окружности, выполненных на одной цилиндрической поверхности составляет 90-180 О.При изготовлении подшипников с наружным диаметром, превышающим 60 мм, целесообразно на каждой цилиндрической поверхности корпуса выполнить по пять аксиальных каналовс теми же соотношениями размеров, что и для трех каналов,Выполнение аксиальных каналов указанной формы и размеров позволяет придать...
Шкаф распределительного устройства
Номер патента: 1705932
Опубликовано: 15.01.1992
Автор: Гребень
МПК: H02B 1/26
Метки: распределительного, устройства, шкаф
...жестко закреплен на корпусе шкафа, а другой конец закр лен с воэможностью перемещения ив швеллере 15, установленным в зонеперемещения участка отгиба биметаллической стенки 10, на указанномучастке отгиба выполнено еще одно5отверстие 16, а в швеллере 15 - отверстие 17.Устройство работает следующим образом,В то время, когда нагрузка в силовых цепях и температура окружающего воздуха минимальны (Фиг.3),биметаллические стенки 6 и 10 выпрямлены и содержащиеся в участкахотгиба отверстия 11 и 12 совпадаютсоответственно с отверстиями 13 стенки 9 и отверстием 14 в швеллере 15.Совмещение пар отверстий 13 и 11,14 и 12 сообщает пространство 5 релейного отсека с пространством 6шкафа что создает более благоприятный режим в релейном отсеке для,встроенной...
Забойный агрегат
Номер патента: 1684503
Опубликовано: 15.10.1991
Авторы: Гребень, Гуецкий, Стрипунский, Тараканов, Турчин
МПК: E21D 1/06
...питания электродвигателей применен токоподвод с общим разьемом 9 и концевыми разъемами 10 электродвигателей, Общий рэзьем расположен в составной трубе 11. Гибкие провода 12 верхними концами соединены с проводами 13 кабеля токоподвода, а нижние концы - с концевыми разьемами 10, Узлы 14 соединения проводов 13 и 12 (места сращивания) размещены в изоляционных втулках 15 внутри колпака 4, прикрепленных к боковой поверхности ниппеля 7 посредством хомута 16. При монтаже гибкие провода 12, количество которых равно числу фаэ, ориентируют в направлении изоляционных втулок 17, установленных в ниппелях 2 посредством сухарей 18. Провода 12 зап рессованы во втулках 17. Концевые разъемы 10 закреплены в ниппелях 2 посредством сухарей 19.Проводз 13 от...
Привод подач шлифовального станка
Номер патента: 1664534
Опубликовано: 23.07.1991
Авторы: Андренко, Гребень, Клитной
МПК: B24B 47/14
Метки: подач, привод, станка, шлифовального
...при трогании шлифовальной бабки 3 по причине опорожнения нерабочей полости гидроцилиндра 5. По гидролинии 34 рабочая жидкость подводится к полости управления следящего золотникового распределителя 20, который сообщает по трубопроводу 44 полость нагнетания гидроцилиндра 9 выборки люфтов с выходом насосной установки 14,Полость слива гидроцилиндра 9 выборки люфтов по трубопроводу 45 через напорный клапан 18 сообщается со сливом 40, что исключает ударные нагрузки в паре винт- гайка, повышает демпфирование привода, так как плунжер гидроцилиндра 5, в котором встроена гайка 8 остается неподвижным в осевом направлении, то перемещается его корпус, увлекая за собой верхние салазки 1, на которых закреплена шлифовальная бабка 3. Одновременно с...
Устройство выемки литников
Номер патента: 1627409
Опубликовано: 15.02.1991
Авторы: Гребень, Ермошин, Малышев, Озеров
МПК: B29C 45/40, B29C 45/84
...раме 32, Под измельчителями 30 и 31 расположены емкости 33 и 34 для сбора измельченных литников, Относительно корпуса привода 4 неподвижно укреплены два датчика 35 и 36, управляющий элемент 37 которых жестко связан со штоком 5 привода 4. Относительно корпуса привода 9 неподвижно укреплены два датчика 38 и 39, управляющий элемен которых жестко связан со штоком 10 привода 9. Датчики 17 ь 24 связаны с входами триггеров 41 и 42, вторые входы которых соединены с датчиком Зб. Выходы триггеров 41 и 42 соединены с входами элементов И 43 и 44, вторые входы которых соединеныс датчиком 35, Выходы элементов И 43 и 44 соединены с информационными табло 45 и 46, Датчики 18 и 25 связаны с входами триггеров 48 и 47, вторые входы которых соединены с...
Биполярная ионообменная мембрана
Номер патента: 1150989
Опубликовано: 15.11.1990
Авторы: Гребень, Коварский, Лацков, Пивоваров, Родзик
МПК: B01D 69/00, C25B 13/00
Метки: биполярная, ионообменная, мембрана
...допол-" нительные катионообменную 3 и анионо обменную 4 мембраны, Однако опытным путем показано, что в этом случае из за сильного обессоливания электролита, находящегося между катионооб 20 менной 3, биполярной, образованной слоями 1, 2 и анионообменной 4 мембранами, падение напряжения на такой биполярной мембране в рабочем диапа зоне плотностей тока (500-. 1000 А/м ) 25, достигается 30:В, Такая биполярная мембрана непригодна для эксплуатации в электродиализаторахНаличие перфораций 5 в дополни тельных катионообменной 3 и анионо обменной 4 мембранах позволяет снизить падение напряжения на заявляемой биполярной мембране, поскольку через перфорации 5 внешний электролит поступает в слои между дополнптель=- ной катионообменной...
Объемная машина с регулируемой степенью сжатия
Номер патента: 1604997
Опубликовано: 07.11.1990
Автор: Гребень
МПК: F01B 9/00
Метки: объемная, регулируемой, сжатия, степенью
...40собой при помощи штоков 15, выполненных в виде зубчатых реек 16, входящими в зацепление с зубчатым колесом 14,жестко установленным на роторе 2. Рабочие органы могут быть выполнены(фиг. 1) в виде радиальных лопастей 417, жестко закрепленных на роторе 2, а навнутренней поверхности корпуса 1 выполнены радиальные разделительные выступы 18.Объемная машина работает следующимобразом.При вращении выходного коленчатоговала 6 с маховиком 19 в случае, когдаось направляющих 8 перпендикулярнаоси коленчатых валов 5 и 6, шатунныешейки валов 5 и 6 направлены в противоположные стороны, радиальные лопасти 17 занимают среднее положение (при этом положении объемы рабочих камер 3 равны между собой), коленчатый вал 5 вращается точно с такой же скоростью,...
Спеченный антифрикционный материал на основе меди и способ его получения
Номер патента: 1455743
Опубликовано: 15.10.1990
Авторы: Брахнов, Гребень, Дроздов, Евтушенко, Курилов, Слысь, Толмачева, Тюфилин, Юрков
МПК: B22F 1/02, B22F 3/12, C22C 9/04 ...
Метки: антифрикционный, материал, меди, основе, спеченный
...СПЕЧЕННЫЙ аНтннык материал имеет следумас,И: алово 1,5-9,0; б05-01; Графит 1-3; цинкульф:;:ц молибдена 1-3, акис-1,0, медь остальное, Спасения антифрикциоккаго мателючается в следуюцем: плакпорошка дисульфида молибдбора, смешквакие парошксва мслибден и меди,. прессакасание кр-:. Одновременном. . 10 "-нн,с.г Сон е рн е н не и очно н е н ео е ,а с , 2 Со с 2 3 Е с30 ;57 15 0,005 О О 1, 0 с г 3 30 002 с , 0 9 н 0; г 5 39 В 5 тг ",622.г 0.260 50 0 нанни, нпример, в засник тз карб да бора.П р и м е р, Для испытакиягаемого материала было пргоноя(т пять составов, в том числс пваостава - граничньмссотоО 1:г КоПОНЕНтОВ, дВа СО(.тана С Отгт. о" т:-.т о ООТНОШЕНИЯМИ КОМГОНЕ 1 ТГВ Цт сравнения свойстт бл прт:готов=н Гз СтаВ...
Способ изготовления короткозамкнутой обмотки ротора асинхронного электродвигателя
Номер патента: 1598059
Опубликовано: 07.10.1990
Авторы: Гребень, Зусман, Сатуновский, Цукерман, Чепелев
МПК: H02K 15/02
Метки: асинхронного, короткозамкнутой, обмотки, ротора, электродвигателя
...для этого в процессе получения неразборного соединения стержней и короткозамыкающих колец, предварительно набранных и зафиксированных вместе с пакетом магнитопровода на технологической оправке, создают одноразовое усилие обжатия, обеспечивающее диффузионное соединение колец со стержнями, например прес- сованием. При этом диаметр колец удлинен на величину, определяемую количеством материала, необходимым для компенсации технологических зазоров между стержнями и отверстиями в кольцах и уплотнения материала короткозамыкающих колец, а также ограничена возможность деформации торцовых поверхностей короткозамыкающих колец увеличенного диаметра, например, при помощи стальных упорных колец диаметром, равным диаметру магнитопровода, и наружные...
Устройство для выемки литников
Номер патента: 1567381
Опубликовано: 30.05.1990
Авторы: Гребень, Ермошин, Малышев, Озеров
МПК: B29C 45/42
...образом,В исхолном положении шток 26 пневмопривода 4 втянут, управляющий элемент 24 нахолится над датчиком 23, губки 2 и 3 захватазакрыты, а сжатый воздух от источника 10 по трубопроволу 9 поступает в Г.образные каналы 7 и 8 губок 2 и 3 захвата . При включении устройства по сигналу от лятчика 23 реле времени фор. чирует сигцал на включение электропцевмоклапа нов 17 и 20. Сжатый возлух от источника 1 О поступает по трубопроводам 15 и 6 к пцевмоприводу захватного уст. ройстваи по трубопроволам 21 и 19 сжатый возлух поступает в беситоковую полость пневчопривола 4. При этом начинается перемесцение снтока 26 из исходного положения в зону выемки литникд с олновременным открытием губок 2 и 3 захва. та 1. В конец ноч положении пере мецец ц я...
Способ нагрева металлошихты
Номер патента: 1560971
Опубликовано: 30.04.1990
Авторы: Глике, Гребень, Гребенюков, Жаворонков, Николаев, Омехин
МПК: C21C 5/52, F27D 13/00
Метки: металлошихты, нагрева
...слоя шихты(скрапа) в совке (т.е. с таким рас"четом, чтобы продукты сгорания пронизывали основную массу скрала).Расход газа и окислителя контролировали стандартными расходомерамикласса 0,5 и регулировали стандартными вентилями,В ходе экспериментов измеряли(для каждого отличающегося по насыпной массе вида скрапа): времяпрогрева скрапа до достижения средней температуры 800 К на весь объем,мин; удельный расход газа, нм /тскрапа; температуру внутренней стенки совка (как среднюю температурукрышки и днища в зоне действия верх-ней горелки и как среднюю температур носка и задней стенки вблизиамбразур), К, среднюю по объему температур скрапа вблизи колодца, проплавленного в нем (по пяти точкам),К,среднюю температур скрапа в зоне действия...
Биполярная ионообменная мембрана
Номер патента: 745193
Опубликовано: 15.04.1990
Авторы: Гнусин, Гребень, Заболоцкий, Коварский, Косякова, Нефедова, Пивоваров, Фрейдлин, Шельдешов
МПК: C25B 13/04
Метки: биполярная, ионообменная, мембрана
...мембранев целом. Анализэлектрохимических свойств известных" биполярных мембран и опыты показали,что наиболее быстро процесс ДиССоциации воды протекает если катионообмен". ный и анионообменный слои, образующие биполярную границу, содержатслабодиссоциирующие или слабодиссоциирующие и сильнодиссоцийруйщие йоно"генные группы одновременно, в частности, фосфорнокислотные и алкилпиридиновые группы.При изготовлении мембран ионитыКУ(стиролдивинилбензольный катионит, содержащий ионогеннйе группы - ЯОН), КФ(стиройдивийййбензольный катионит, содержаЩий ионогенные группы - РОН ), АВ(стиролдивинилбензольный анионит, содержащий ионогенные группы - И(СН)ОН), АВм (винилпиридиндивинилбензольный анионит, содержащий ионогенные группы -С Н(СН)ОН и -СНИ),...
Погружной электродвигатель
Номер патента: 1545294
Опубликовано: 23.02.1990
Авторы: Гребень, Гритчин, Омельченко, Ткаченко
МПК: H02K 5/12
Метки: погружной, электродвигатель
...работытрущейся поверхности втулки , т.е,ниже нее на 0,5-0,7 мм, Кольцо 8 контактирует с внутренней поверхностью 40втулки 7 с минимально возможными зазорами, Дистанционные втулки 9 обеспечивают необходимый осевой зазормежду втулкой 7 и секциями 5 ротора,Каждая секция 5 имеет на концах шайбы 12, предназначенные для восприятия осевых нагрузок, а также возможного торцового удержания, размещенного в расточке статора корпуса 13подшипника с запрессованной втулкой 5014,Корпус 13 может смещаться при сборке электродвигателя в сторону какой"нибудь секции 5Роторные сек 55 ции 5, шайбы 12, дистанционные втулки 9, кольцо 8 образуют жесткую систему, способную перемещаться вдоль вала 4,Предлагаемый погружной электродвигатель работает следующим...
Способ определения коэффициента продуктивности скважины
Номер патента: 1518500
Опубликовано: 30.10.1989
Авторы: Бучный, Гендельман, Гребень, Гречишкин, Ерухимович, Шварц, Шевелев
МПК: E21B 47/10
Метки: коэффициента, продуктивности, скважины
...4 по сиг-. налам на выходе преобразователя 13, что позволяет по ЭДС, наводимой в обмотке статора электродвигателя 4 от остаточного магнитного потока ротора, контролировать его вращение, фиксируют и запоминают, например, с помощью микропроцессорного устройства 15 время после отключения аппарата 11 до достижения установившегося 2 О нулевого значения величины напряжения на обмотке электродвигателя 4 по достижению практически нулевого установившегося значения выходного сигнала преобразователя 13. Сравни вают, например, с помощью микропроцессорного устройства 15 это зафик. сированное время И , ) выбега электронасоса после его отключения аппаратом 11 с заданным максимальным временем выбега ( 7 ,) при нормальной работе обратного...
Распределительное устройство для разбрасывателей жидких органических удобрений
Номер патента: 1484316
Опубликовано: 07.06.1989
Авторы: Балахонов, Богданович, Гребень, Карнацкий, Шабловский
МПК: A01C 23/00
Метки: жидких, органических, разбрасывателей, распределительное, удобрений
...насадка имеет 40 три участка и на границе участков выполнены щелевидные поперечные сечения с чередованием размещения больших и малых осей во взаимно перпендикулярных плоскостях, большая ось д 5 щели на выходе расположена в верти - кально-наклонной плоскости и перпендикулярна оси насадки.Распределение удобрений по поверхности поля осуществляется за 50 счет подающего насоса центробежного типа (.не показаны) и распределительного устройства. Тракторист из кабины трактора включает вал отбора мощности, открывает с помощью гидравлики заслонку З,и жидкость через переходной патрубок 4 попадает в гидродинамическую насадку 6, которая придает потоку вращательное движение вокруг оси струи,.при этом повышается его энергетический уровень.Струя...
Устройство для управления системой яйцесборочных транспортеров
Номер патента: 1456346
Опубликовано: 07.02.1989
Авторы: Гребень, Славин
МПК: A01K 43/08, B65G 47/42
Метки: системой, транспортеров, яйцесборочных
...сигналы в требуемый вид для приводов 15 яйцесборочныхтранспортеров 11 данной группы, чтоприводит их к поочередному запуску иостанову. При этом на ленте яйцесборочного транспортера 7 формируютсяпорции отгруженных яиц,Далее указанные порции транспортируются к выходам яйцесборочныхтранспортеров 11 группы догрузки порций яиц. При этом соблюдается такоеусловие, что каждая порция яиц догружается транспортерами 11 определенных узлов управления группы догрузки яиц. Так транспортеры первого узла управления данной группы до. гружают первую порцию яиц, когдаэта порция учитываетСя преобразователем 21 числа транспортируемых порций яиц, который формирует сигнал насвоем выходе - входе коммутатора 20.Последний при поступлении первогосигнала на вход...
Способ очистки многокомпонентных парогазовых смесей
Номер патента: 1456202
Опубликовано: 07.02.1989
Авторы: Вишневский, Голик, Гребень, Клочко, Колиенко, Мохнюк, Перелыгин, Череповский
МПК: B01D 53/00
Метки: многокомпонентных, парогазовых, смесей
...культурамибактерий, нанесенными на поглотитель.После прохождения биологически активных слоев частично очищенные выбросы направляют в расширительнуюбашню 8 или скруббер, .где производится окисление неорганических компо 50 55 Разложение вредных веществ микроорганизмами происходит под действием ферментов, вырабатываемыми микроорганизмами под влиянием самих веществ, присутствующих в очищаемых газах, Изменение скорости и давления газов приводит к изменению концентрации обезвреживаемых веществ и требует выработки новых ферментов, Перестройка жизнедеятельности микроорганизмов применительно к новым усло 6202нентов выбросов под действием химических окислителей (гипохлоритов,перманганатов), Очищенные и не имеющие запаха выбросы выводят в...
Смазочный состав для редукторов
Номер патента: 1425199
Опубликовано: 23.09.1988
Авторы: Гребень, Игнатищев, Омельченко, Тулуевский, Цумарев, Червякова
МПК: C10M 133/08
Метки: редукторов, смазочный, состав
...для каждого из составов смазки и приработку в течение 10 ч под нагрузкой 60 кг м. Отсчет износа деталей производится от того износа, 25 который получен после приработки. Материалы и термообработка деталей ре,дуктора во всех экспериментах идентичны. Замеры потерь на трение производят через каждый 30-й час работы 30 редуктора с помощью измерительного ,комплекса, а величину износа определяют через 150 ч работы.Корроэионные испытания проводят путем выдержки пластинчатых образцов из стали 30 в сосуде, содержащем ис 35 пытываемые смазки с добавлением ,1,0 мас.Х соляной кислоты, в течение 240 ч.анные испытании показывают что 40 как при замене гидразина соляно-кислого диэтаноламином, так и при заменеФормула из обретения Смазочный состав для...
Смазочный состав для редукторов
Номер патента: 1411334
Опубликовано: 23.07.1988
Авторы: Гребень, Омельченко, Тулуевский, Цумарев, Червякова
МПК: C10M 105/62
Метки: редукторов, смазочный, состав
...20 истемы нагружения, измерительного омплекса и испытываемого двухсекцинного синусошарикового редуктора с ередаточным отношением 0=5, Методика роведения испытаний предусматривает 25 использование нового редуктора для аждогоиз испытываемых составов смаз- и, а также проведение приработки реуктора под нагрузкой 60 кг м в течеие 10 ч. Отсчет величины износа про" 30 зводят от того износа, который был остигнут после приработки. Материалы,2 7 7 7,1 7,2 7,1 7,3 7,2 7,3 3. Графит Диэтанолами Состав смазки, мас.% Замеры потерь на трение производятс помощью измерительного комплексачерез каждые 30 ч работы редуктора,а определение величины износа - через150 ч.Как следует из представленных данных, диэтаноламин и триэтаноламин являются...
Шаровая планетарная передача
Номер патента: 1399548
Опубликовано: 30.05.1988
Авторы: Гребень, Довженко, Омельченко, Цумарев, Червякова
МПК: F16H 15/08
Метки: передача, планетарная, шаровая
...в приводах различных машин и механизмов.Целью изобретения является повышение долговечности путем выравнивания нагрузки между элементами передачи.На фиг.показана шаровая планетарная передача, продольный разрез; на фиг. 2 - сечение А - А на фиг. 1.Шаровая планетарная передача содержит корпус 1, соединенный с ним дисковый сепаратор 2 с радиально расположенными прорезями 3, размещенные в последних шарики 4, расположенные по разные стороны от сепаратора 2 ведущий 5 и ведомый 6 диски, имеющие на обращенных к сепаратору 2 поверхностях замкнутые синусоидальные беговые дорожки соответственно 7 и 8, взаимодействующие с шариками 4. Сепаратор 2 выполнен с центральным отверстием 9, сооб:щающимся с прорезями 3, и с радиальными пазами 10,...

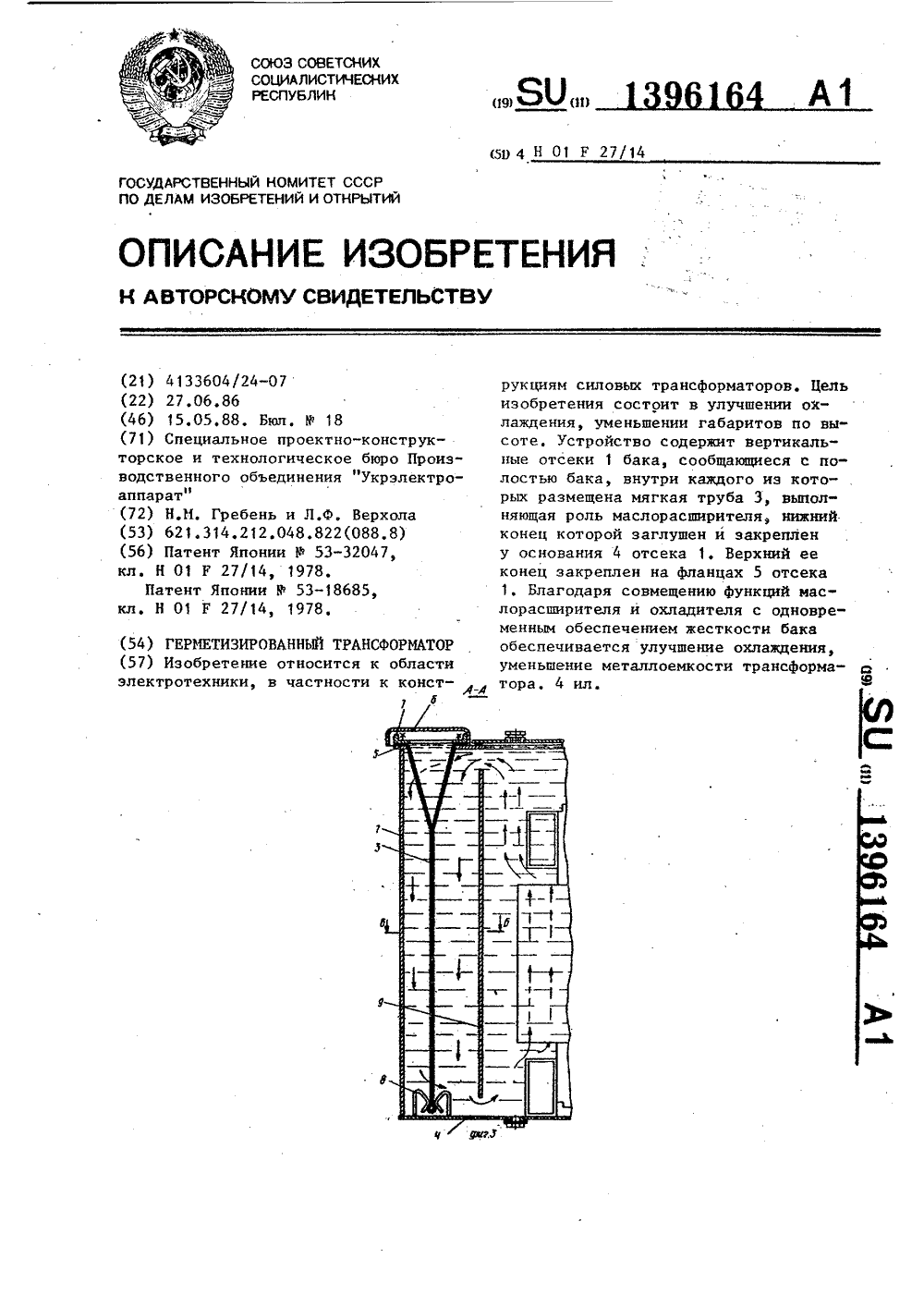

Герметизированный трансформатор
Номер патента: 1396164
Опубликовано: 15.05.1988
Авторы: Верхола, Гребень
МПК: H01F 27/14
Метки: герметизированный, трансформатор
...и обратно. Края горловины мягкой трубы 3 имеют фланцевую отбортовку, прижатую фланцем 7 к Фланцу 5 ребра, образуя маслоплотный разъем, заглушенный конец мягкой трубы 3 закреплен упругими захватами 8, Полость отсека 1 отделена от полости бака тонкостенной перегородкой 9, например,из жести, электрокартона и т.п. Бак50снабжен специальными охладителями 10,Устройство работает следующим образом.При максимальной нагрузке трансформатора и максимально допустимой температуре окружающего воздуха масло в трансформаторе, нагреваясь, увеличивает свой объем до предусмотренногомаксимума.Распгиряясь и оказывая со всех сторон давление на мягкую трубу 3, маслггвыжимает воздух иэ трубы и сплющиваетее (на фиг.2), одновременно получаядоступ к стенкам отсека 1...
Способ обработки прессованных изделий из металлических порошков на основе железа перед нанесением гальванических покрытий
Номер патента: 1370157
Опубликовано: 30.01.1988
Авторы: Анисимов, Богданович, Гребень, Григорьев, Каневский, Коварский, Толстоконев, Шекалов
МПК: C25D 5/36
Метки: гальванических, железа, металлических, нанесением, основе, покрытий, порошков, прессованных
...обеэжиривание изделияосуществляют помещая его на 25 минв 2%-ный раствор едкого натра при95 С, Далее по примеру 1,П р и м е р 5 (известный), Прессо.ванное изделие из порошков на основе железа подвергают вакуумной пропитке 103-ным раствором гидрофобнойжидкости ГФЖ 136-41 в хлористом метилеце (вакуум 1 О мм рт,ст время 20 мин), Затем изделие полимеризуется при 140 С в течение 1 ч и послеобработки в щелочном растворе подвергается нанесению гальванического покжелеза с цинковым, кадмиевым и многослойным (никель, медь, хром) гальвацопокрытиями, нанесенными по изобретению из щелочного (кадмиевое покрытие) и кислых (остальные нокрытия) электролитов, примеры 1-4: в климатической камере и условиях морской атмосферы показал, что их...
Вибрационный грохот
Номер патента: 1366233
Опубликовано: 15.01.1988
Авторы: Гребень, Журман, Куевда, Ляховецкая, Малый, Почивалов, Трифан, Учитель, Хафуз
МПК: B07B 1/40
Метки: вибрационный, грохот
...точки, делящей сито по длинена загрузочный и разгрузочный участки, длины которых находятся в отношении (1,1 - 1,25):1, причем дебалансныйвал вибратора, установленного в разгрузочной части, располагаютвдольсита, а вибратора, установленного в 30загрузочной части, - поперек сита.Кроме того, для обеспечения высокоэффективной очистки отверстий сит отзабивающих частиц частоты вращенийвибраторов выбраны кратными (например, 735 и 1470 кол/мин или 720 и2880 кол/мин и т.д.),На фиг,1 показана схема вибрационного грохота, вид сбоку; на фиг.2 то же, вид сверху, 40Грохот состоит иэ короба 1 с ситом 2, опирающегося через упругиесвязи 3 на раму 4. На коробе 1 уста-.новлены в загрузочной части сита 2,под ним - низкочастотный вибровозбудитель 5,...
Объемная роторная машина
Номер патента: 1355731
Опубликовано: 30.11.1987
Авторы: Геращенко, Гребень
МПК: F01C 1/38, F02B 53/00
...выходным валом 21, в роторе 4 установлены радиальные 22 и торцовые23 уплотнения, а в лопастях 7 установлены уплотнения 24,При выполнении машины в виде двигателя внутреннего сгорания в нейпредусматривается свеча 25 зажиганияи камеры 26 сжатия, выполненные влопастях 7.На выходном валу 27 установленыдва металлических с прямоугольнымивырезами диска 27 и 28, закрепленныенеподвижно относительно друг другана концах выходного вала 21, Околовыходного вала 21 неподвижно установлены на кронштейнах два бесконтактных путевых переключателя 29 и 30,в зазоры которых входят металлические диски 27 и 28, а электрическиевыходы переключателей 29 и 30 посредством сумматора 31, выпрямителя32, фильтра 33 низких частот и усилителя 34 соединены с обмоткой...
Регенеративный противоточный теплообменник
Номер патента: 1333970
Опубликовано: 30.08.1987
Авторы: Гребень, Ивко, Перелыгин, Резниковский, Череповский
МПК: F23L 15/02
Метки: противоточный, регенеративный, теплообменник
...2 и торцовыми люками13 и 14.Теплообменник работает следующим45образом.С помощью привода начинают вращатьнасадку против часовой стрелки. Черезпатрубок 4 в корпус 1 подают греющийвоздух, а через патрубок 2 - нагре 50ваемый. Под давлением греющего воздуха пластины 9, закрепленные на элементе 6, находящемся в данный моментмежду патрубками 3 и 4, поворачиваются на осях 1 О и прижимаются к элементу 6. Таким образом., выполненный в55виде пластин 9 обратный клапан закрывается, что предотвращает перетокгреющего воздуха в зону прохождения 7 Огнагреваемого воздуха, В то же время поток греющего воздуха проходит со стороны фильтров 11 во все другие элементы 6, находящиеся в зоне прохождения греющего воздуха и движущиеся при вращении насадки вокруг...
Грохот
Номер патента: 1328000
Опубликовано: 07.08.1987
Авторы: Вавилов, Гребень, Журман, Ломовцев, Ляховецкая, Мицный, Мясоедов, Почивалов, Пустынский, Учитель, Хафуз
МПК: B07B 1/46
Метки: грохот
...в колебательное движение вибровозбудителем 5. В загрузочной части грохота установлена балка 6, прикрепленная к бортовинам короба 2, К балке 6 по всей ширине короба жестко при креплен отбойник 7, выполненный из эластичного материала. Другой конец отбойника 7 в разгрузочной части грохота зажат между поперечными планками 8 и 9, причем поперечная планка 9 выполнена со скосом, обращенным к ситу. Планки 8 и 9 подвешены на пружинах 10, которые присоединены скобами 11 к роликам 12, свободно опертым на бортовины короба 2. Ролики 12 футерованы резиной, а их положение на бортовинах короба фиксируется тупичками 13. Эластичный отбойник 7 установлен с наклоном к разгрузочной части грохота и образует с плоскостью сита 3 клиновидный зазор 14.Грохот...
