Патенты с меткой «никельсодержащего»

Номер патента: 109017

Опубликовано: 01.01.1957

Авторы: Люмкис, Петров, Чермак, Чернышев, Шрамко

МПК: C22B 23/06, C22B 9/10

Метки: железа, кобальта, меди, металлов, никельсодержащего, никеля, помощи, рафинирования, содержащего, хлорид, хлоридного, хлориды, шлака, щелочноземельных, щелочных

...расплавленный сульфпдный сплав подвергается кратковременной обработке расплавленным шлаком, содержащим хлориды шелочных и щелочно-земельных металлов и хлорид никеля.В результате обменной реакции Процесс обработки сульфидного сплава расплавленным шлаком может осуществляться в конверторе, электропечи. отражательной и других печах.По окончании обработки сульфидного сплав п 1 лак отстапвется, сливается и замораживается. Очищенный от примесей сульфнлный сплав направляется на дальнейшую переработку известным способом.Предложенный способ увеличивает выдачу кобальта; ликвидирует операцшо медсочисткп и процессс обжига фйнштейпа и операцшо кобальтоочистки; упрощает операцию очистки меди и железа в цехе элек тролиза никеля; устраняет...

Номер патента: 863191

Опубликовано: 15.09.1981

Авторы: Альтман, Баскаков, Беляков, Быстрова, Маркова, Морева

МПК: B22F 9/22

Метки: контактов, никельсодержащего, подслоя, порошка, электрических

...для подслоя контактов может быть увеличенапутем грануляции углекислого никеляс помощью воды нагревом в атмосфереводорода.Получение биметаллических контак.тов обеспечивают засыпкой при прессовании в полость матрицыпресс-формыдвух слоев .исходных порошкообр 4 з нихматериалов; слоя смеси серебро - окиськадмия ( 85 ИЗ 15 СЙО ); слояникельсодержащего порошка после обработки, проведенной при описанныхвыше режимах,Прессование контактов проводят нагидравлическом прессе при давлении4 т/см. Спекают контакты в атмосфереазота особой чистоты (ГОСТ 9292-74)при 850 С в течение 1 ч., после чего-Приведенные данные показывают, чтопредлагаемый способ позволяет получать практически одинаковую усадку45 (3-5) слоев биметаллических контактов после...

Номер патента: 1161996

Опубликовано: 15.06.1985

Авторы: Горовой, Грановский, Капитан, Климов, Ларичкин, Первых, Сосновик, Шершнев

МПК: C04B 35/26, H01F 1/34

Метки: никель, никельсодержащего, сырья, ферритов, цинковых

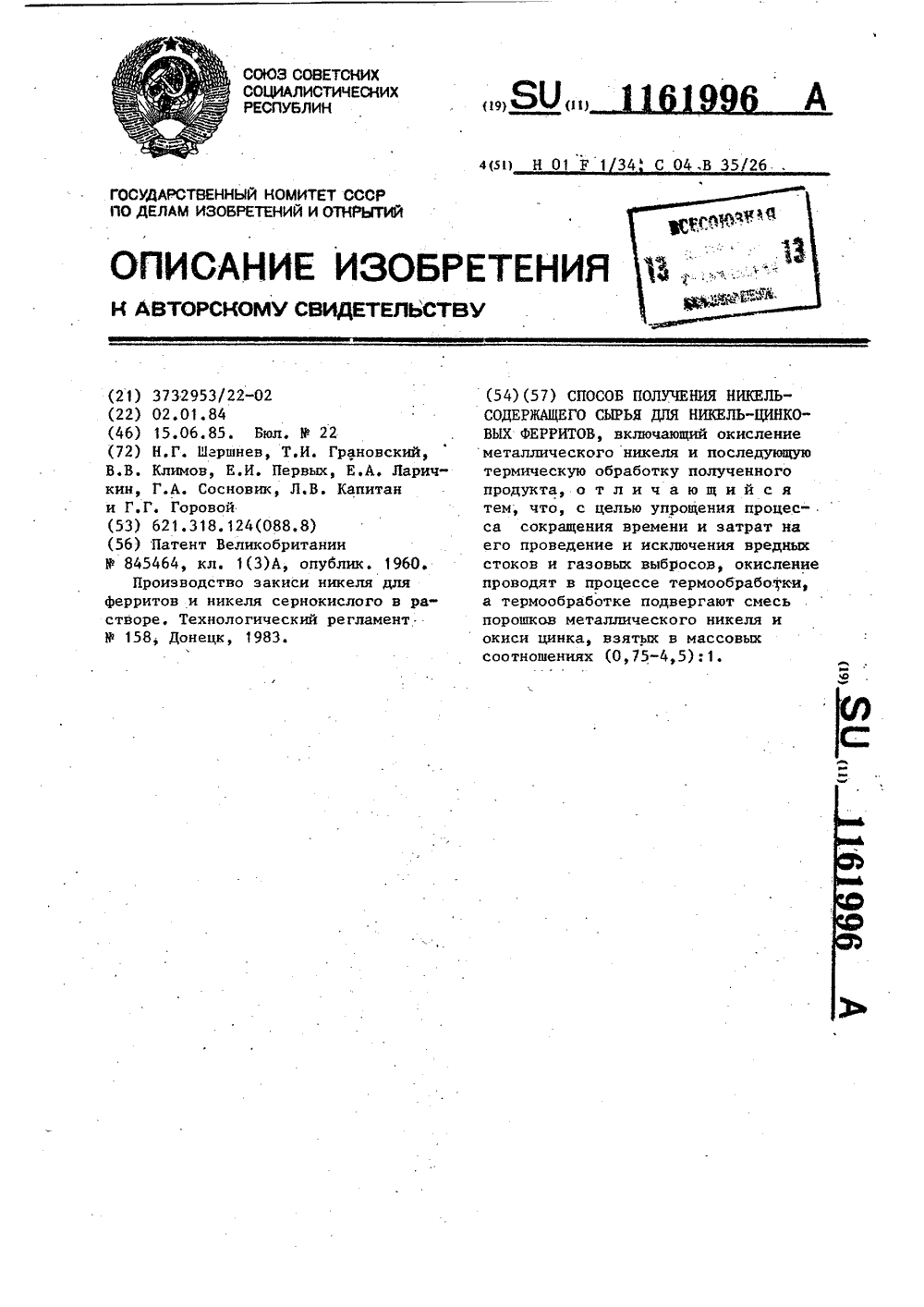

...ккал/кг. П р и м е р 5. К 150 порошкообразного металлического никеля добавляют 30 г порошкообразного кисла цинка. Далее процесс проводят, как в примере 1, Полученная смесь представляет собой спекшиеся комки, не пригодные для непосредственного использования при получении ферритов, В связи с этим указанную смесь подвергают дроблению на лабораторной щековой дробилке, затем помолу в лабораторной вибромельнице до порошкообразного состояния, после чего направляют на получение никель- цинковых ферритов по керамической технологии. Расход тепла на нагрев исходной смеси на 1 С,отнесенный116 Соотношения компонентов при получении шихты с использованием никель- содержащего сырья, приготовленного по примерам 1-5 и известным способом, приведены в табл....

Номер патента: 1219661

Опубликовано: 23.03.1986

Авторы: Бычков, Дзираев, Зорий, Потанцев, Романов, Смирнов, Хагажеев, Шамро

МПК: C22B 15/06

Метки: белого, конвертирования, медного, никельсодержащего, штейна

...комбинатим. А.П. Завенягина(56) Авторское свидетельствУ 155611, кл . С 22 В 15/06,(54) (57) СПОСОБ КОНВЕРТНОГО НИКЕЛЬСОДЕРЖАЩЕГО жания меди в свер 1219661Изобретение относится к цветной металлургии, в частности к конверт тированию медных никельсодержащих белык штейнов.Цель изобретения - сокращение содержания никеля в черновой меди и Фсодержания меди в свернутом никеле" вом шлаке.Результаты осуществления предлагаемого способа в сравнении с известныии приведены в таблице.П р и м е р. В 80-тонном конвертере после слива шлака холостой продувки ведут второй период процесса (варка черновой меди), температура 1280 С. Загружают 1 О т холодных присадок и конвертер ставят под дутье. Продувку ведут 30 мин ло начала выделения металлической фазы....

Номер патента: 1344404

Опубликовано: 15.10.1987

Авторы: Алексеев, Бондарева, Василевич, Заичко, Минаев, Сычкова, Тесленко, Чеснокова

МПК: B01J 23/755, B01J 23/883, B01J 37/14 ...

Метки: восстановленного, катализатора, никельсодержащего, пассивации

...ч- Г = 5 ч ) определяют йч г. (табл.4 ),П р и м е р 5. 10 кг промьппленного никельхромового катализатора (50 мас.7. М 10, остальное - СгО ) восстанавливают по известной методике (пример 1), продувают азотом н,ч, и охлаждают в токе диоксида углерода (используют газ, отходящийпри регенерации моноэтаноламиновойочистки, содержащий 99,97 об.Е СО)до 100 С. По окончании охлажденияпроизводят дозировку кислорода вдиоксид углерода в количестве 1 об.7.Продолжительность стадии окислениясмесью составляет 3 ч. После вырав"нивания концентраций кислорода навходе и выходе из реактора катализатор охлаждают до комнатной температуры и продувают воздухом н течение 1 ч, Разогрев катализатора отсутствует,В табл.5 приведены сравнительныеданные по " ,-,...

Номер патента: 1507837

Опубликовано: 15.09.1989

Авторы: Володченко, Грицай, Зуйченко, Мечев, Строителев, Тарасов

МПК: C22B 15/06

Метки: белого, конвертирования, медного, никельсодержащего, штейна

...около ( ,1250 С, а в койце - не превышала 1180 С.Способ испытан в лабораторных условиях. В электропечь с разогретым 1 шш до 1150 С рабочим пространством по- р мещали алундовый тигель с навеской 100 г белого штейна, который содержал, мас.%: Си 69,98; 1 П. 4,49; Уе 3,84; Б 20,70.После расплавления штейна в тигель загружали навеску Ьлюса и к поверхности расплава опускали тонкую алундовую,трубку, через которую с расходом 2,8 л/мин подавали воздушное дутье. По окончании продувки тигель извлекали из печи, охлаждали,. взвешивали и разбивали, отделяя черновую медь.В качестве флюса использовали природный ангидрит, содержащий 98,8 ЖСаБО, Расход;ангидрита изменяли от31 до 30 . массы штейна, Для получения сравнительных данных...

Номер патента: 1664861

Опубликовано: 23.07.1991

Авторы: Мельникс, Потанцев, Сухарев, Тертичный, Федоров, Фомичев, Щеплинцев

МПК: C22B 15/06

Метки: белого, конвертирования, медного, никельсодержащего, штейна

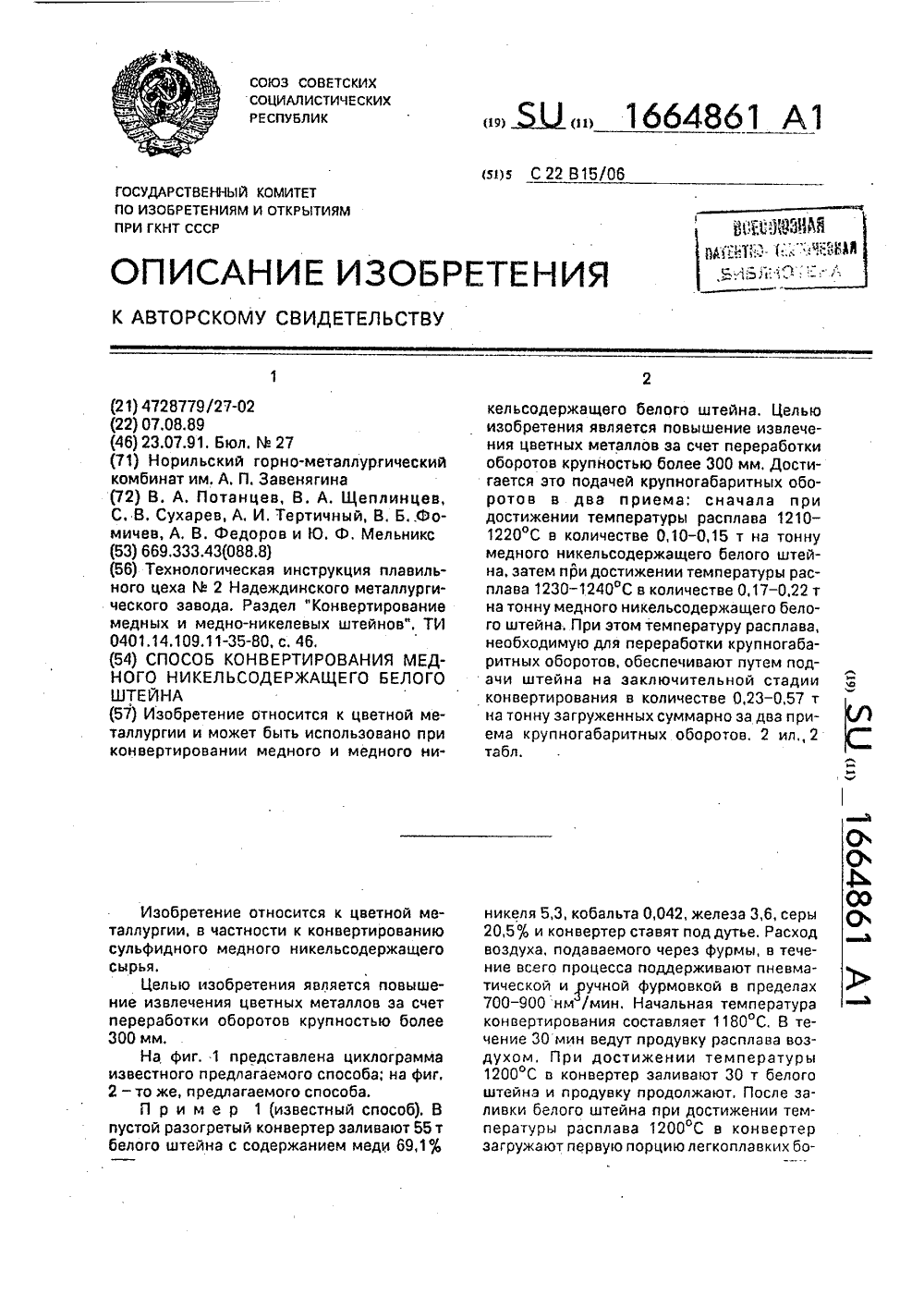

...до 1165 С. Далее продолжают вести продувку и при достижении температуры расплава снова 1200 С в конвертер загружают вторую порцию легкоплавких богатых мед ых оборотов в количестве 10 т. При этом , емпература расплава снижается доо1160 С, а через 10 мин повышается до170 С. После загрузки второй порции боатых медных оборотов продувку продолжают и при разогреве расплава до 1190 С в конвертер загружают 4 т известняка для эффективного снижения температуры окончания процесса. Продувку продолжают до отовности черновой меди, а за 15 мин до кончания процесса в конвертер загружают 0 т скрапа с содержанием меди 99 О, никея 0,50/, для снижения температуры расплаа в момент интенсивного окисления еталлического никеля и получения черноой меди с...

Номер патента: 1810875

Опубликовано: 23.04.1993

Авторы: Банковский, Зарума, Михайлов, Половняк, Татаринцева

МПК: G03C 5/46

Метки: изображения, материале, несеребряного, никельсодержащего, радиографическом, фотографического

...этих данных стандартным путем рассчитывают фотографические показатели Яо,в 5 и 82,ао (чувствительность к ионизирующему излучению в р ), д (коэффициент контрастности) и Оо (уровень вуали), Кроме того, с использованием стандартной методики по ГОСТ 7512-82 для диапазона оптических плотностей 2,5 - 3,0 определяют значения радиографической чувствительности (7 ь). Все эти данные для укаэанного случая сведены и представлены в таблице.П р и м е р 2, Выполняют как и пример1, но отбеливание проводят а растворе следующего состава, г;Хлорид никеля (П) гексагидрат 15,0Цитрат калия трехзамещенный 88,0 Гексацианоферрат (П 1) калия 14,5 Вода до 1 л в течение 12 мин при 23 С, а тонирование ведут в растворе состава, г:5-Хлор-меркаптохинолин 3,8...

Номер патента: 1813818

Опубликовано: 07.05.1993

Авторы: Есин, Панкин, Пономарев

МПК: C30B 11/02, C30B 29/52

Метки: дендритной, монокристаллов, никельсодержащего, сплава, структурой

...выращивании использовали универсальную высокотемпературную установку для направленной кристаллизации конструкции Института кристаллографии АН СССР, Подбирали условия оыращивания, обеспечивающие стабиллное развитие дендритного ансамбля для монокристаллоо обоих сплавов. Для высоколегирооанного сплава тигель с расплавом выводили из зоны нагрева со скоростью 1,4 мм/мин, для бинарного 10 мм/мин, Диаметр образцов 9,5 мм, длина 80 мм, Асимметричную межфазную поверхность формировали путем асимметричного расположения тигля в концентрическом нагревателе. Наклон межфазной поверхности определяли путем металлографического анализа образцов, полученных в специальных экспериментах с остановкой доижения тигля и быстрым охлаждением после затвердевания...
