Дунец

Номер патента: 1798004

Опубликовано: 28.02.1993

Авторы: Баранов, Дунец, Сикорский, Хуршман

МПК: B03C 3/68

Метки: электрофильтра

...им 5 пульсов конструктивно объединены в одинблок и реализуют положительную обратнуюсвязь между напряжением на электрофильтре и углом открытия силовых тиристоров.Блок 17 уставки выдержки времени под 10 ключается в рассечку связи между блоками6 и 8 и предназначен для установки постоянной выдержки времени после пробоя прииспользовании известных способов регулирования. Ключи 18, 19, 20, 21 предназначе 15 ны для переключения соответствующихблоков при переходе от известного способарегулирования к заявляемому, и наоборот.При замыкании ключа 18 шунтируется блок17 уставки выдержки времени, Замыканием20 ключей 19, 20, 21 к системе подключаютсяблоки 7 выделения тока пробоя, квадратор9, интегратор 10 и блок 11 формированиядлительности...

Номер патента: 1753307

Опубликовано: 07.08.1992

Авторы: Борис, Дунец, Лах, Пытель, Рышковский, Соболь, Федорчук, Шиналь

МПК: G01K 7/16

Метки: многоканальный, сигнализатор, температуры

...одним из входов к одному из выходов формирователя 19 управляющих сигналов,выходом - к первому входу ключевого элемента 16, подсоединенного вторым входом к инвертирующему выходу триггера 17 и младшему адресному входу коммутатора 10 и выходами - к входам таймера 18, управляющие входы которого подключены к выходам формирователя 19 управляющих сигналов, выходной шине 20 и соответствующим адресным входам коммутатора 10, подсоединечного выходами к входам дифференциального усилителя 13, первым входом - к общей шине устройства, вторым входом - к выходу мультиплексора 9, соединенного входами с первыми выводами блока резистивных Датчиков и управляющими входами с соединенными между собой управляющими входами первого 8 и второго 7...

Номер патента: 1674108

Опубликовано: 30.08.1991

Авторы: Дунец, Кметь

МПК: G06F 7/50

Метки: комбинационный, сумматор

...делителя напряжения. 1 ил,ляющихся выходами элемнавливаются потенциалы, бжению питания Е, если на вНЕ подаются потенциалы мк нулю, если на входах элемциалы большие Е/2.Если на входы 18-20 исигналы (А = В = С = О), то стеля напряжения, реализосторах 11 - 15, в узлеустанавливается потенциалрезультате транзистор 4 зазистор 9 открывается, и нанавливается нулевой поте24 - потенциал 024 =ЗЕ/5зистор 5 закрывается, транвается и на выходе 22 унулевой потенциал,Если нулевой сигнал ивхода сумматора (наприС = 1), то 02 зЗЕ/5. При этранзистор 9, закрываетсяна выходе 21 устанавливае1674108 Формула изобретения Составитель В. ЧерниковРедактор М. Недолуженко Техред ММоргентал Корре ирняк аказ 2922 Тираж 374 Подписное ВНИИПИ Государственного...

Номер патента: 1589078

Опубликовано: 30.08.1990

Авторы: Дунец, Полищук, Тарнавская, Тищенко

МПК: G01K 7/00

Метки: температуры

...выхода блока прерывания осуществляется переход к подпрограмме ввода данных. Эта подпрограмма может предусматривать: временное запоминание содержимого регистров МПМ 1, побайтный ввод результатов, запоминание их в памяти, вывод на дисплей (не показан), восстановление содержимого регистров, возврат в основную программу.Во время выполнения этой подпрограммы происходит сложение в сумматоре 9 числа, накопленного в счетчике 8 импульсов и полученного на информационном выходе АЦП 7. По сигналу с пятого выхода МПМ 1, про- ходящего через открытую сигналам с выхода декодера 2 вторую логическую схему 4, результат с выхода сумматора 9 через блок 10 магистральных усилителей, которые используются в качестве элемента сопряжения между МПМ 1 и...

Номер патента: 1571430

Опубликовано: 15.06.1990

Авторы: Дунец, Полищук, Пытель, Тищенко, Федорчук

МПК: G01K 15/00

Метки: инерции, показателя, тепловой, термодатчика

...- к )ц (ц- ц)е"ф)где К - коэффициент усиления усилителей 1,9;- напряжение на выходе термондатчика, пропорциональноеисходной (начальной) температуретермодатчика;1 - напряжение на выходе термодатчика, пропоциональное высшей температуре;- постоянная времени термодатчика;й - текущее время.В момент времени , когда выходной сигнал дифференциального усилителя 9 достигает значения 1,(С),равного первому опорному уровню611, = К Н+ (Ц)е"= К( + Е), (2) 1срабатывает первый компаратор, открывается ключ 3 и на вход счетчика 18 импульсов начинают поступать импульсы от генератора 17 счетных импульсов.В момент времени, когда выходной сигнал дифференциального усилителя достигает второго опорного уровня Б , срабатывает второй компаратор и закрывает...

Номер патента: 1523998

Опубликовано: 23.11.1989

Авторы: Дунец, Луцик, Мотало, Стаднык

МПК: G01N 29/04

Метки: модуля, упругости

...временной интервал между ними, равный времени двойного прохождения акустического сигнала по обл5разцу 17, т.е. равный 2 , с учетомкоторого определяют скорость распространения ультразвуковых колебанийв матерйале образца, Для этой пелипредназн,челы элемент 6 задержки, 10первый 9, второй 10 и третий 11 Птриггеры с динамическим управлением по фронту импульса, элементИ 13, а также дифференциатор 13 и измеритель 7 временных интервалов. 15Измерение временного интерваламежду первым А и вторым В (фиг,2 г)отраженными импульсами осуществляется следующим образом,Зондирующий импульс генератора 1(Фиг,.2 б) поступает на вход элемента 6 задержки и на раздельный Б-входустановки в нулевое состояние третьего триггера 11, в результате чего наего прямом...

Номер патента: 1408249

Опубликовано: 07.07.1988

Авторы: Дунец, Матвиив, Николайчук, Полищук, Рылик, Чайковский

МПК: G01K 7/22

Метки: термометр, цифровой

...- с информационным входом счетчика 3. Импульс Конец измерения устанавливает двоичный счетчик 4 в нулевое состояние, в результате чего активизируется нулевая ячейка памяти ПЗУ. Тот же импульс после задержки в формирователе 6 импульса загиси поступает на вход записи программируемого двоичного счетчика 3, вызывая тем самым запись в счетчик 3 кода числа с выхода ПЗУ. Поэтому счет начинается не с нуля, а с этого числа. Импульс переполнения на тактовом выходе счетчика 3, свидетельствующий о начале нового участка аппроксимации, поступает на вход селектора 11. В зависимости от того, какой код подается с выхода ПЗУ 5 на управляющий вход селектора, он либо вовсе не пропускает импульс с тактового выхода счетчика 3, либо пропускает его на...

Номер патента: 1352642

Опубликовано: 15.11.1987

Авторы: Дунец, Кметь

МПК: H03K 19/08

Метки: инвертор, кмоп-транзисторах, циклический

...аналогично принятому для обозначения транзисторов в схеме устройства (фиг. 1)В результате, согласно фиг. За, напряжение на выходе 14 устройства определяется Е и соотношением резисторов 13 и 8, что составляет 2/3 Е и соответствует логическому значению "2". Если входной сигнал равен "1", т.е. напряжение О, на входе 1 находится в пределах Ощ с 0 1/ЗЕ+ + 0 то транзисторы 2 и 9 по-прежпор фнему открыты, так как напряжение на их затворах по отношению к потенциалу их истоков меньше на величину, превьппающую 0Транзисторы 3, 10 и 11 также открыты, поскольку напряжение на их затворах превьппает 0, . Так как транзистор 3 открыт, к затвору транзистора 7 приложено напряжение, которое по отношению к потенциалу его истока меньше на величину,...

Номер патента: 1315829

Опубликовано: 07.06.1987

Авторы: Дунец, Полищук, Серкиз, Тарнавская, Тищенко, Чайковский

МПК: G01K 7/00

Метки: температуры

...схема 5 содержит два ЯР-триггера 7 и 8, Я-входыкоторых соединены с первым и вторымвыходами запоминающего устройства 4 35соответственно, и двухвходовую схему.И 9, первый вход которой подключенк прямому выходу первого триггера,а второй вход - к инверсному, выходувторого триггера, при этом выход двухвходовой логической схемы И, инверсный выход первого триггера и прямойвыход второго триггера являются первым, вторым и третьим выходами логической схемы 5 соответственно, 45Устройство работает следующим образом.Выходной сигнал термопреобраэователя 1 (фиг. 1) подключается к преобразователю 2 выходного сигнала тер Омопреобразователя в число импульсов,представляющему собой, например, аналого-цифровой преобразователь с предварительным...

Номер патента: 1287280

Опубликовано: 30.01.1987

Авторы: Дунец, Кметь

МПК: H03K 19/08

Метки: инвертор, кмоп-транзисторах, циклический

...2 обеспечивает открытое состояние транзистора 12. Эквинаналентная схема на фиг. За иллюстрирует состояние транзисторов в рассматриваемой ситуации посредством ключей, обозначение которых совпадает с принятым для обозначения транзнсторон н схеме устройства на фиг. 1.Обозначение остальных элементов на фиг, 3 также соответствует обозначениям на фиг, 1. В результате согласно фиг. 3 шина 9 устройства и нина 4 источника питания эквипотенциальны, что соответствует логическому значению "3" на шине 9. Если входной снгнал равен " 1. т,е, напряжение Бзх на шине 1 находится в пределах Ы 0У х ( 1/ЗЕп + Бщ , то транзисторы 2 и 6 по-прежнему открыты, так как напряжение на их затворах но отноше" нию к потенциалу их истоков меньше на величину,...

Номер патента: 1269183

Опубликовано: 07.11.1986

Авторы: Глемба, Дунец, Калиберда

МПК: G11B 5/00

Метки: времени, записи-воспроизведения, кода

...двоично-десятичный код времени преобразуется из параллельного в семисегментный, При поступлении в преобразователь 3 кода, большего 10 (такой код 1111 поступает по а+1 входу мультиплексора 2), на его выходах формируется код 00000000. При помощи второго мультиплексора 4 семисегментный код преобразуется из параллельного в последовательный, причем когда на выходе преобразователя 3 имеется нулевой код, на выходе мультиплексора 4 формируется последовательно код маркера 00000001, отличный от кодов сегментов.Частота преобразования задается состоянием первого счетчика 7 тактовых импульсов, который работает от генератора 6. Сообщение в последовательном коде от второго мультиплексора 4 (информационная составляющая) и импульсы от генератора 6...

Номер патента: 1268973

Опубликовано: 07.11.1986

Автор: Дунец

МПК: G01K 7/22

Метки: измеритель, температуры, цифровой

...необходимой для каждого конкретного случая тоцностью.В качестве примера на фиг. 2 приведена одна из возможных реализаций функционального преобразователя. Преобразователь содержит делитель 18 частоты, формирователь 9 импульса записи, двоичный счетчик 20, ПЗУ 21 и нро;раммируемый счетчик 22. Импульсы с входа преобразователя через делитель8 подаются на тактовый вход счетчика 20, являющегося счетциком участков аппроксимации. Длина участков определяется коэффициентом деления делителя 8. Параллельный код номера участка апппроксимации с выхода счетцика 20 подается на адресный вход ПЗУ 21, в результате чего на его выходе появляется код корректирующего числа, который необходимо прибавить к преобразуемой величине на текугцеч участке для получения...

Номер патента: 1247681

Опубликовано: 30.07.1986

Авторы: Дунец, Матвиив, Николайчук, Полищук, Рылик, Чайковский

МПК: G01K 7/22

Метки: термометр, цифровой

...преобразования преобразователя 2 выбирается таким образом,чтобы общая функция преобразованиятермометра в начале диапазона измерения с допустимой погрешностью соответствовала номинальной. По мерепоступления импульсов от преобразователя 2 общая функция преобразования прибора ввиду нелинейности термопреобразователя постепенно отклоняется от номинальной.1 35 40 45 50 55 Когда погрешность, обусловленная этим, отклонением, достигнет допустимого значения, необходимо изменить коэффициент передачи делителя 9.Изменение происходит следующим образом,В нулевой ячейке постоянного запоминающего устройства 5 записано число, определяющее длину первогоучастка аппроксимации, которому соответствует некоторое начальное значение коэффициента передачи делителя...

Номер патента: 1236332

Опубликовано: 07.06.1986

Авторы: Дунец, Козлов, Матвиив, Николайчук, Чайковский

МПК: G01K 7/13

Метки: влияния, компенсации, концов, преобразователя, свободных, температуры, термоэлектрического

...с выхопомдифференциального усилителя 3, программируемый делитель 5 напряжения,вход которого соединен с выходомуправляемого инвертора-повторителя 4,корректирующий резистор б, связывающий выход программируемого делителя5 напряжения с термореэистором 2,а также блок 7 ввода кодовых сигналов, выходы которого соединены суправляющими входами программируемого делителя 5 напряжения и управляемого инвертора-повторителя 4.Устройство работает следующим образом,Напряжение разбаланса электрической мостовой схемы 1, зависящее отзначения, сопротивления терморезистора 2, который находится в тепловомконтакте со свободными концами термоэлектрического преобразователя(не показаны), поступает на дифференциальный усилитель 3, усиливаетсяим и подается на вход...

Номер патента: 1229598

Опубликовано: 07.05.1986

Авторы: Дунец, Полищук, Тарнавская, Чайковский

МПК: G01K 7/02, G01K 7/13

Метки: термометр, цифровой

...17 частоты появляется импульс, который переводит триггер в единичное состояние и, таким образом, активизирует следующую ячейку памяти. В результате этого начинается разряд интегратора источ 5 О ника опорного напряжения ПНЧ 6, Им" пульсы выходного числа-импульсного кода ПНЧ через мультиплексор 12 и демультиплексор 13 подаются на вы 5 читающие входы реверсивного счетчика 14 и счетчика 9 участков линеаризации. Поскольку выход триггера 19 соединен с входом установки в нуль интегрировать входную величину (при этом импульсы на выходе ПНЧ отсутствуют). При единичном сигнале на этом выходе интегратор разряжается опорным напряжением ПНЧ и на его выходе появляются импульсы выходного число-импульсного входа.Логическая единица на втором...

Номер патента: 1173207

Опубликовано: 15.08.1985

Авторы: Дунец, Ковальчук, Полищук, Пытель, Тищенко

МПК: G01K 15/00

Метки: инерции, показателя, тепловой, термопреобразователя

...уравнений в явном виде относительно с не 50 1 173Изобретение относится к электро- измерительной технике, а именно к теплотехническим измерениям, и может быть использовано при измерении показателя тепловой инерции (ПТИ) промьппленных термопреобразователей (термоэлектрических преобразователей, термопреобразователей сопротивления) в лабораторных и заводских условиях. ОЦелью изобретения является повышение точности определения ПТИ термопреобразователя путем уменьшения методической погрешности.На чертеже приведена зависимость методической погрешности 3 определения показателя тепловой инерции от отношения Й / и параметраМетодическая погрешность определяется численными методами с помощью 20 ЭВМ по формулел Л8= " оо (1 где- значение...

Номер патента: 1161830

Опубликовано: 15.06.1985

Автор: Дунец

МПК: G01K 7/22

Метки: температуры

...запоминающего устройства, двоично-десятичный счетчик, выходы которого соединены с входами блока индикации, введены второй программируемый двоичный .счетчик,два управляемых делителя частоты и регистр, входы которого соединены с выходами постоянного запоминающегоустройства, а выходы - с управляющими входами первого управляемого делителя частоты, вход которого соединен с выходом ключа и через второй управляемый делитель частоты - с тактовым входом двоично-десятичного счетчика, а выход подключен ктактовому входу второго программируемого двоичного счетчика, информационные входы которого соединены с выходами постоянного запоминающего устройства, а выходы подключены к управляющим входам второго управляемого делителя частоты, при этом...

Номер патента: 1151961

Опубликовано: 23.04.1985

Авторы: Дунец, Ланцов

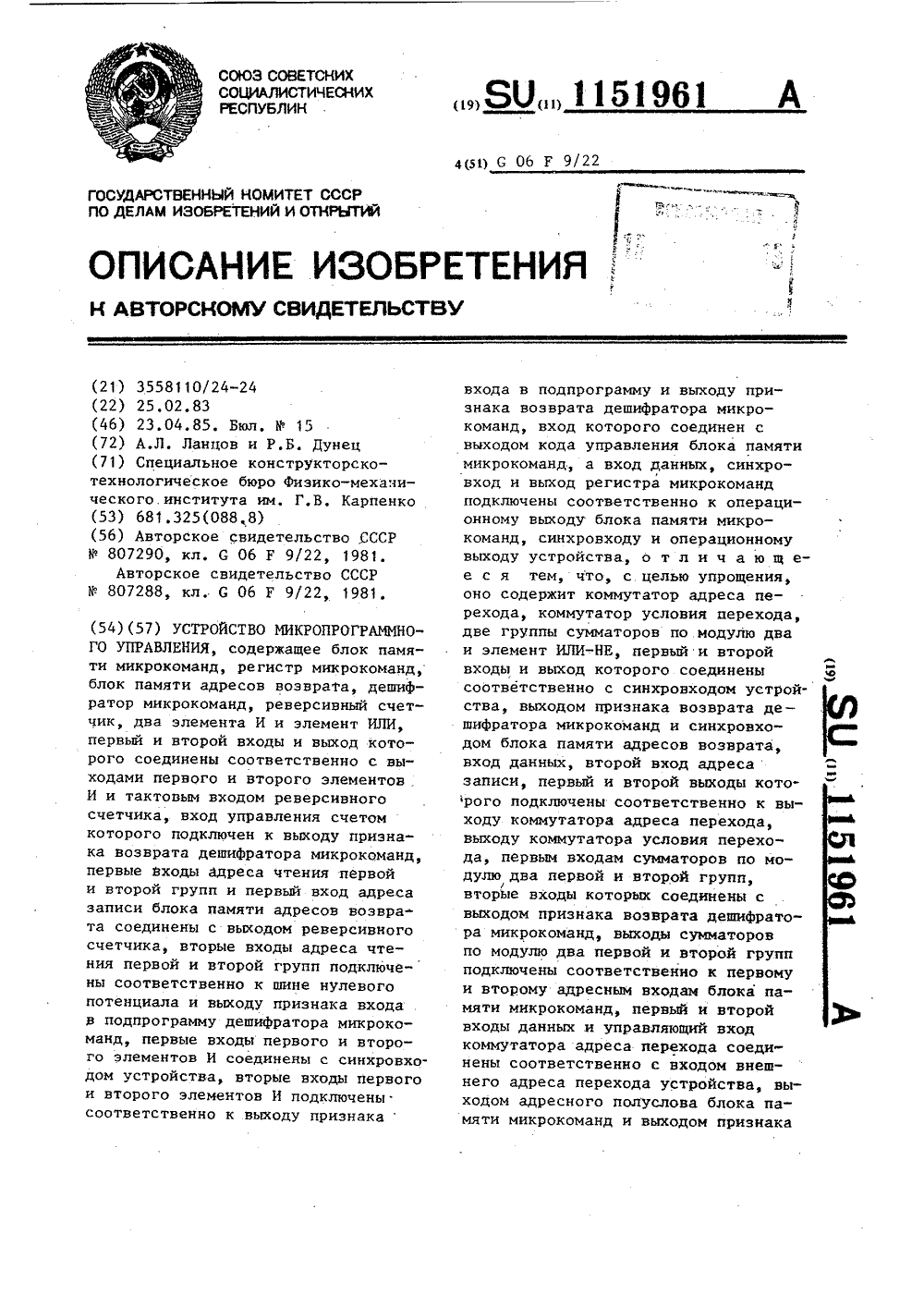

МПК: G06F 9/22

Метки: микропрограммного

...способа обращения к блоку 2 памяти адресов возврата имеет место четыре режима, представленных в таблице, где 3 - состояние реверсивного счетчика 3, Отметим особенности каждого из режимов,1. Переход внутриподпрограммный. Здесь состояние реверсивного счетчика не изменяется. Одно из полуслов заменяется содержимым из поля 20 сло961 4емую подпрограмму. Для исключения стирания адреса возврата в процессе выхода из подпрограммы запись в блок 2 блокируется путем формирования запрета в виде высокого уровня на входе элемента ИЛИ-НЕ 11, Инверсия адреса команды входа в подпрограмму при этом осуществляется с помощью двух групп сумматоров по модулю два 12 и 13, которые по сиг - налу 27 становятся инверторами.Рассмотрим теперь подрежимы работы...

Номер патента: 1101692

Опубликовано: 07.07.1984

Авторы: Дунец, Ковальчук, Пытель, Тищенко

МПК: G01K 15/00

Метки: инерции, показателя, тепловой, термопреобразователя

...установившегосязначения, из которого формируютсяопорные уровни, а также влиянием наведенной помехи.Наиболее близким по техническойсущности к изобретению является уст"ройство для измерения коэффициентовпередаточной функции термопреобразователя, которое может быть использовано и для измерения показателя тепловой инерции термопреобразователя,содержащее генератор счетных импульсов, выход которого через делительподключен к информационным входамдвух ключей, два счетчика импульсов,входы которых соединены с выходамисоответствующих ключей, а выходы -с адресными входами блока памяти,соединенного с блоком цифрового отсчета, а также усилитель, выход которого через переключатель подключен.к входу второго блока памяти и входами двух нуль-органов,...

Номер патента: 1081439

Опубликовано: 23.03.1984

Авторы: Дунец, Ковальчук, Полищук, Пытель, Тищенко

МПК: G01K 7/22

Метки: температуры

...счетчика, выход которого соединен с блоком цифровой индикации, блок памяти, адресные входы которого соединены с выходом двоичного счетчика, а выход подключен к информационным входам двоично-десятичного счетчика, формирователь импульса записи, введен программируемый двоичный счетчик, тактовый вход которого соединен с выходом ключа, вход записи с выходом формирователя импульса записи, информационный вход - с выходом блока памяти, а выход подключен к тактовому входу двоичного счетчика и формирователя импульса записи.На чертеже прецставлена блок-схема устройства.Устройство содержит термопреобразователь 1, преобразователь 2 сигнала термопреобраэователя во временной интервал, ключ 3, генератор 4 счетных импульсов, двоично-десятичный счетчик...

Номер патента: 1081438

Опубликовано: 23.03.1984

Авторы: Дунец, Ковальчук, Полищук, Пытель, Тищенко

МПК: G01K 7/22

Метки: температуры

...имею 1 положительные значения. 65 Целью изобретения является повышение точности измерения температуры.Поставленнаяцель достигается тем, что в устройство для измерения температуры, содержащее термопреобраэователь, подключенный к входу преобразователя сигнала термопреобразователя во временной интервал, выход которого подключен к управляющему входу ключа, двоично-десятичный счетчик, вход которого через ключ подключен к выходу генератора счетных импульсов, первый управляющий вход соединен с выходом формирователя импульса предваритель ой записи, выход соединен с блоком цифровой индикации, а информационные входы соединены с выходами блока памяти, вход которого соединен с выходом двоичного счетчика, делитель частоты, выход которого соединен с...

Номер патента: 1081437

Опубликовано: 23.03.1984

Авторы: Дунец, Зеленский, Ковальчук, Полищук, Пытель, Тищенко

МПК: G01K 7/22

Метки: температуры

...блок-схема устройства на фиг, 2 - графики, поясняющие его работу.Устройство содержит термопреобразователь 1, преобразователь 2 выходного сигнала термопреобразователя во временной интервал, ключ 3, соединяющий генератор 4 счетных импульсов с двоично-десятичным счетчиком 5, блок б цифровой индикации, делитель 7 частоты, двоичный счетчик 8, формирователь 9 импульса преднарительной записи, выход которого соединен с входом записи первой декады счетчика 5, блок 10 памяти, адресный вход которого соединен с выходом двои чного счетчика 8, а инФормационный ныход - с информационным входом дноично-десятичного счетчика 5,Устройство работает следующим образом.5 Число импульсов на выход ключа,пропорциональное электрическому сигналу...

Номер патента: 1048336

Опубликовано: 15.10.1983

Авторы: Дунец, Ковальчук, Полищук, Пучинский, Пытель, Тищенко

МПК: G01K 15/00

Метки: инерции, показателя, тепловой, термопреобразователя

...наклон кривой переходного процесса различен, в также необходимостьопределения параметра М,Наиболее близким по техническойсущности является способ определенияпоказателя тепловой инерции термопреобразователя, заключающийся в подачетемпературного скачка на термопреобРазователь, измерении выходного сиг- З 5нала термопреобразователя, определении момента равенства выходного сиг"нала термопреобраэователя заданномуопорному уровнюи измерении в этотмомент времени в п 1 раз коэФфициента 40преобразования сигйала термопреобра"эователя, знак изменения котороговыбирается противоположным знаку сигнала под влиянием скачка температуры,определении второго момента Равенства выходного сигнала термопреобразователя.опорному уровню, нахождению.промежутка...

Номер патента: 1037086

Опубликовано: 23.08.1983

Авторы: Дунец, Ковальчук, Полищук, Пытель, Тищенко

МПК: G01K 7/22

Метки: температуры

...счетчика;"а,выход соединен с информационным входом двоично-десятичного счетчика,блок 9 сравнения кодов и мультиплексор 10, управляющий вход которогочерез блок сравнения кодов соединенс выходом двоично-десятичного счетчикка, информационный вход - с преобра-.зователем сигнала термодатчика во 60временной интервал, а выходы - свходами установки в 0 ф и в ф 9декад двоично-десятичного счетчика.Устройство работает следующим об, разом. 65 Выходной сигнал термодатчика преобразуется в интервал времени, управляющий работой ключа для прохождения .импульсов с генератора счетных им-. пульсов на двоично-десятичный и двоичный сЧетчики. Подсчитанное счетчиком количество импульсов определяет адрес в постоянном запоминающем устройстве. Под каждым...

Номер патента: 1012049

Опубликовано: 15.04.1983

Авторы: Дунец, Ковальчук, Полищук, Пытель, Тищенко

МПК: G01K 15/00

Метки: коэффициентов, передаточной, термопреобразователя, функции

...сущности к изобретению является устройство для измерения показателя тепловой инерции термопреобразователя Т, т.е. коэфФициента передаточной Функции термопреобразователя вида памяти с блоками цифрового отсчетаи делитель частоты, вход которогосоединен с выходом ключа, а выход -с первыми входами двух. логическихэлементов И, вторые входы которыхсоединены с выходами нуль-органов,а выходы - с входами счетчиков,йричем входы дополнительных блоковпамяти соединены с выходами счетчиков, первые входы нуль-органов соединены между собой, вторые входыподключены к резистивному делителю,а управляющие входы ключа и переключателя соединены с блоком управления,На чертеже представлена функциональная схема устройства.Устройство содержит усилитель...

Номер патента: 1000791

Опубликовано: 28.02.1983

Авторы: Дунец, Ковальчук, Полищук, Пытель, Тищенко

МПК: G01K 15/00

Метки: инерции, показателя, тепловой, термодатчика

...при этом выходы компараторов 2 и 3 соединены с двумя входами блока 9 управления, З 0 на выходе которого включен ключ 10, соединяющий генератор 11 счетных импульсов со счетчиком 12 импульсов и блоком 13 индикации, а выход второго дополнительного компаратора 4 35 соединен с блоком 13 индикации.Устройство работает следующим образом.К входу устройства подссоединяется исследуемый термодатчик, который 40 находится в среде с определенной температурой. Изменяют потенциометром делителя напряжения выходное напряжение до тех пор, пока на световом табло не высветится Скомпенсирова но", при этом происходит компенсация исходной температуры среды и уста. навливается опорное напряжение для трех компараторов. Затем, термодатчик переносят в среду с...

Номер патента: 993045

Опубликовано: 30.01.1983

Авторы: Дунец, Ковальчук, Полищук, Пытель, Шаров

МПК: G01K 7/02

Метки: измеритель, температуры, цифровой

...соединены с адреснымивходами постоянного запоминающегоустройства 10 информационные выходыкоторого связаны с информационнымивходами двоична-десятичного счетчика 5 выходы которого посредством ло.гического элемента ИЛИ 11 соединеныс управляющим входом двухвходовогомультиплексора 8, а также блок 12цифровой индикации. 045 4вует напряжению на выходе термодатцика 1. В зависимости от того, какой код установлен на выходе счетчика 5посредством элемента ИЛИ 11 и мультиплексора 8 к входу двоичного счетчика 9 подключается выход одного из делителей частоты, Если код на выходесчетчика 5 соответствует первому участку измерения, то включается делитель 6 в противном случае включается делитель 7. Коэффициент делителя 6 меньше, чем коэффициент дели"теля...

Номер патента: 932288

Опубликовано: 30.05.1982

Авторы: Дунец, Киц, Костецкий, Романюк

МПК: G01K 15/00

Метки: градуировки, поверки, термометров

...сопровождающегося уменьшением интенсивности основного луча. Момент структурного пере-"5 хода регистрируют регистрирующим блоком 9 по уменьшению тока до минимумаЯдновременно от фотоприемника 7 ток посту" пает на вход регулятора 12 температуры ,поверочной камеры 3. Саморегулирование . температуры в поверочной камере 3 производится по известной схемеДв "Нет". Как видно иэ фиг. 2, при температуре кристалла, превышающем точку структурного перехода интенсивность прошедшего светового потока близка к нулю, следовательно ток фотоприемника 7, управляющего. регулятором 12 темпе" ратуры, также равен нулю. Отсутствие управляющего входного напряжения на5 О регуляторе температуры, соответствует команде "Нет", согласно которой ток в нагревателе...

Номер патента: 901846

Опубликовано: 30.01.1982

Авторы: Дунец, Ковальчук, Полищук, Пытель

МПК: G01K 7/22

Метки: температуры

...входу двоичнодесятичного счетчика, информационный 35вход которого через блок памяти соединен с информационным выходом дополнительного двоичного счетчика,На чертеже представлена блок-схема устройства для измерения температуры.Устройство содержит соединенныепоследовательно термодатчик 1, преобразователь 2 выходного сигналатермодатчика во временной интервал, 25ключ 3, соединяющий генератор 4счетных импульсов с двоично-десятичным счетчиком 5, и блок 6 цифровойиндикации, при этом параллельно входу двоично-десятичного счетчика 5 З 0включен вход дополнительного двоичного счетчика 7, информационный выход которого соединен с адреснымвходом блока 8 памяти, информационный выход которого соединен с информационным входом двоично- десятичного...

Номер патента: 861974

Опубликовано: 07.09.1981

Авторы: Дунец, Ковальчук, Полищук, Пытель

МПК: G01K 7/02

Метки: температуры

...ратора.На чертеже изображена структурнаясхема устройства.Устройство включает термоэлектрический термометр 1, измеритель 2 20 термоэдс, блок 3 компенсации .помехи,усилитель 4 переменного напряжения,фазовый детектор 5, управляемый генератор б, масштабный преобразователь 7 и синхронный детектор 8.Устройство работает следующимобразом.Наведенная в цепи термоэлектрического термометра помеха усиливаег-ся усилителем переменного напряже ния 4 и подается на систему фазовой861974 Составитель А. ТерековРедактор О, Филиппова Техред А, БабинецКоррект Швыдкая аказ 6531/3 ж 907дарственноизобретена, Ж, Р Ти ВНИИПИ Го по дел 113035, Иослиал ППП "Патент", г.ужгород, ул, Проектная,4 автоподстройки частоты, образованнойфазовым детектором 5 и...
