Номер патента: 359557

Опубликовано: 01.01.1972

Автор: Сунцов

МПК: G01L 9/08

Метки: давления, датчик, пьезоэлектрический

...для расширения частотного диапазона в датчике диаметр кольцевой опоры составляет 0,6 - 0,7 наружного диаметра мембраны.На чертеже, показана принципиалыная схема описываемого датчика, в карпусе 1 которого на изоляторе 2 установлен цилиндрический пьезоэлемент 8 с кольцевой проточкой 4, На наружном вьтступе 5 пьезоэлемента установлено опорное кольцо б тарельчатой мембраны 7, а зазор между краевой частью мембраны 7 и корпусом 1 заполнен вязким материалом, например, герметиком 8. Для исключения влияния виброускорений,на центральную часть пьезоэлемента 8 помещен груз 9, вес которого равен;весу мембраны 7. Для улучшения теплозащиты поверхность мембра,ны 7 также, покрывают герметиком 8. Выводы 10 и 11 служат для снятия основного сигнала....

Номер патента: 359558

Опубликовано: 01.01.1972

Авторы: Линецкий, Марактанов, Севастопольский, Солод, Фиш

МПК: G01L 9/18

Метки: 359558

...4 и б течет не большой ток фона, определяющийся концентрацией окислителя в канале 2. Концентрация реагента в канале и ток в цепи электродов 4 и б не меняются, так как реакции на катоде 4 и аиоде б,взаимного компенсируют одна дру гую. При действии внешнего возмущения намембраны б и 7 (например, на мембрану б) в канале 2 возникает направленное течение электролита (слева направо по чертежу) со скоростью, пропорциональной внешнему воз действию. В каждый момент времени в ка359558 Предмет изобретения Составитель Г. Исвск Техред Л. Богданов Редактор Л. Струвеа Корректоры: Л. Царькови А Степанов Заказ 4241/13 Изд.1769 Тираж 406 Подписно ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, К, Раушская наб.,...

Номер патента: 359559

Опубликовано: 01.01.1972

Авторы: Свердловский, Смотрицкий

МПК: G01L 11/00

Метки: давлений, переменных

...напряжения и через резисъо,р со входом формирователя импульсов, параллелыно входу которого включен тувнелыный диод, а,выход формирователя импульсов соедвнен вепосредспвенно со входом генератора ,линейно-иайастаютцего напряжйниякаскад задержки - с выходом формировапеля им пуль сов.На чертеже изображена,принципиалыная схема устройства.Устройство,содержит генератора 1 лиидейно-нараспающего напряжения, формирователь импульсов 2, канскад задержки д и ре зиспор 4, образующие 1 измерителыную схожему, а "пакие:измериасль выходного напряжения б,и тутннелыный диод 6, котострый,помещается в камере с измеряе 1 мьтм давлением. Генера. тор 1 при ютсупствии напряжения от формирователя 2 формпрует линейно-нарастающее напряжение, азвплитудное...

Номер патента: 359560

Опубликовано: 01.01.1972

Авторы: Алексеев, Артынов

МПК: G01L 13/06

Метки: давлений, датчик, разности

...раны, а катушки электромагн,итаак, что мапнвтные оиловые линииены радиалыно к ценвру мембран Дапчпк работает следующим образом, 1 О При напични тока,в катушках 4 л 5 образуетвя мапнитное поле.,Мапнвпный поток Ф, являющийся частью общего магиитного потока Ф, создгваемого элечопрсмапиитом, проходит по корпусу 3, крышке 7, черкез мапни торезистор 9, воздушный зазор бь мембрану 1 и замыкается на корпус 3.Магкитный поток Фг=Ф - Ф проходнт локорпусу 3, крышке 7, через мапниторезистор 10, воздушный зазор бг, мембргну 1 итак.20 же замыкается на корпус 3.При отсутствии да(влений гали раввнспвадавлезий,в обоих,полсстях воздуппные зазоры б=-бг, магнипньпе потоки Ф=Фг сопротввления магниторезистсров 9 н 10 также 25 равны.При,наличии,перепада...

Номер патента: 359561

Опубликовано: 01.01.1972

Автор: Зобретбн

МПК: G01L 21/34

Метки: инверсный, магнетронный, манометр

...и мень(шло размера. Это у(сл(ожНяет (блок(в пита(вия, пр(ивод(ит к,ошибкам иза(ерезания (из-за,перех(одиных процессо(в ,при переключении р(еиимов,питавия, зат(руд няет прим(ен(еНи(е таких мано(метр(ов в автоматизет(роваНных вакуумных сиотемах( усложняет конструкцию манометра, делает невоспрюиз(водимыми его характе(р(истистпосле раз(борки и сборки эл(ектродн(ой сист(емы из-за Зо трудности фксаци( элетспродов отноеи(тельйо друг друга и отвосительно мапнипного поля.Для расапирения ра(бочего диапазона измеряемых давлений, повышения точностями:иупрощения,конструкциии в предлагаемом инверсном мапнепровнам манометре катод выполнен в виде полого цилиндрического магвита, а крышии - в виде полюоных яакокечнииов из мапнитомягкого мапервала:и...

Номер патента: 359562

Опубликовано: 01.01.1972

Авторы: Алт, Ан, Аникин, Бухти, Лызлов, Потанин, Рахманин

МПК: G01L 23/24

Метки: внутреннегосгорания, впрыска, давления, двигателях, начала, топлива

...Устройство содержит датчик 1 давления,усилитель 2, датчвк,т, фикс 1 и 1 рующий пгу 1 мпри 1 впрыске тюлли 1 ва, форми 1 рователь 4,ключ 5, измер 1 и 1 тель б среднепо зна 1 че 1 ния а,мплитуд импульсных сипиалов и индикато 1 р 7,10 Датчик 1,давленовя через усил 1 итель 2, а датчик 3, фи 1 ксируюшзий шум прои ьпрыске тюплива, че 1 рез фойер мирюв атель 4 соединены совходами, ключа, б, 1 выход которого подключенк всзмерителю 6 средвепо значе 1 н 1 ия,амплитуд15 импульсных оипналов, овяза 1 нному с индикато:ро 1 м 7.Раббота уст 1 ройства происходи 1 т следуюпвимобразом. Датчсок 1 давле 1 нпя, преобразующийдавление в электрические сипиалы (см.20 фиг. 2,а), соед 11 снен с 1 усил 1 ителем 2, где 1 п 1 роисходи 1 т усиле 1 ние этаких с 1...

Номер патента: 359563

Опубликовано: 01.01.1972

Авторы: Горохов, Левин

МПК: G01L 27/00

Метки: датчиковдавления, испытания, калибровки

...атурный режим поддерживается нагревателямн 10 и 11.Калибровка (поверка) производится сле дующим образом. Мерный бак 2 установлентак, что калибруемые датчики давления находятся в вертикальном положении. Рабочая температура датчиков давления 1 создается нагревателями 10 и 11, С помощью запорной 15 арматуры 7 в мерном баке 2 нейтральным газом создается нужное давление. Показания калибруемых приборов сравнивают с показанием образцового манометра б. При этомнижние приборы работают на жидком металле 8, 20 а верхние - на смеси нейтрального газа спарами металла 8. Показания приборов сравнивают в 5 - 10 точках, равномерно распределенных по всей шкале прибора, сначала при плавном повышении, а затем при плавно 25 понижающемся давлении.Для...

Номер патента: 360542

Опубликовано: 01.01.1972

Автор: Юрьев

МПК: G01B 7/16, G01L 1/18

Метки: тензодатчик

...собой пьезорезистивный материал, и два электрода в виде металлических пластин, между которыми размещен тензочувствительцый элемент.Однако коэффициент тензочувствительности таких тецзодатчиков относительно низок,Цель изобретения - повышение коэффициента тецзочувствительпости. Для этого .в качестве диэлектрика использована пленка синтетической искусственной смолы, например эпоксидной смолы с отвердителем.На чертеже изображена сема предлагаемого тензодатчика.Оц содержит упругую металлическую пластину-электрод 1, предварительно протарироваццую по деформации, упругую металлическую пластину-электрод 2, приклеенную к электроду 1 с помощью пленки сицтетическои искусственной смолы т, например эпоксидной смолы с отвердителем, служащей...

Номер патента: 360565

Опубликовано: 01.01.1972

Автор: Форост

МПК: G01L 1/02

Метки: действующего, заслонку, пневматического, прибора, усилия

...и гири 3 в этот молию воздушной соруи.зом, в момент направленного аслонки 2, совпадающего с наруи воздуха, определяют усишее,на заслонку 2. Пр мет изобретени Способ опрна заслоокку икл юч а юшки йс яперемещениявесом, по,велиотличающиисяточностями опреперемещениевия струи пне еделения усневматичвокв том чтозаслонки ичине которотем, что,деления усзаслонки ввм атичеоког Измерительное сопло 1 кально. На торец сопла стеклянную заслонку 2, вес На заслонку ставят гирю 3 тиводействующим давлению дают сжатый воздух и слел ционной,картиной, возника размещают в 1 устаи авли,:которой изве являющтюся струи весом ят за интерф ющей на по вртиваютстен.ттро- ПоеренхИзобретение относится к оотельной техники.Известен способ определения силовых...

Номер патента: 360566

Опубликовано: 01.01.1972

Автор: Беззубик

МПК: G01L 1/04

Метки: винта, гребного, динамометр, модели, нагрузок, нестационарных

...с помощью тензорезисторов сопротивления, и может быть использовано, например, при определении гидродинамических характеристик модели винта.Известные динамометры для измерения нагрузок на модели требного винта, содержащие корпус, измеритель упора, измеритель момента, обтекатель и ригель, не позволяют 10 одновременно измерять суммаоные наотрузки и нагрузочки на лапасти.Предложенное устройство отличается от известных тем, что в нем измеритель упора и изгибающего момента лопасти укреплен на 15 ригеле, соединенном с измерителем суммарпого изгибающего момента.Это позволяет измерять гидродинамические нагрузки на винте и одновременно на одной из его лопастей. 20На фиг. 1 показаи предложенный динамо- метр в сборе; на фиг. 2 -...

Номер патента: 360567

Опубликовано: 01.01.1972

Авторы: Всеволодов, Закорюкин, Московский, Панченко, Твердин

МПК: G01L 1/12

Метки: магнитоупругий

...цепь выполнена в виде двух, последовательно соединенных резонансных контуров, работающих на общую нагрузку и ииеющих близкие собственные частоты, между которыми,находится частота питающего напряжения, причем обмотки резонансных контуров включены встречно.На фиг. 1 приведена элекгричеакая схема подключения нагрузки к измерителыным обмоткам предлагаемого магнитоупругсго прео 1 бразователя; на фиг. 2 - характеристики резонаистых контуров, образованных измерительными обмотками с емкостями. Измерителыные обмотки 1 и 2 с емкостями 3 и 4 образуют два резонансных контура.Частота питающего напряжения й, находится в середине между собсгвениыми частотами д ц 1 и в, контуров.При изменении индчктивностей измерителыных обмоток изменяются...

Номер патента: 360568

Опубликовано: 01.01.1972

Авторы: Сизых, Столбун

МПК: G01L 1/12

Метки: датчик, магнитоупругий

...составными и представляет собой кабор отдельных пакетов 1 из пластин электротехни. ческой стали и стальных закаленных пластин 2 из материала с малым упругим гистерезтсом и большим модулем упругости, практически не зависящим от деформации и температуры, Геометрические размеры в плане пластин пакетов 1 и стальных пластин 2 одинаковы.Для достижения магнитной изотропкоси пакетов направления прокатки соседних пластик в каждом пакете взаимно перпендикулярны.Сердечник преобр зователя шихтуется таким образом, чтобы тдельные пакеты 1 последовательно чередовались с пластинами 2, причем общая толщина пластин должна составлять ке менее половины общей толщины всех пакетов. Собранный таким образом сердечник стягивается четырьмя болтами 3.На...

Номер патента: 360569

Опубликовано: 01.01.1972

Автор: Зин

МПК: G01L 1/02, G01L 5/24

Метки: затяжки, резьбовых, соединениях, усилий

...чертеже схематично изображено опись:ваемое устройство,Оно содержит упругий элемент в виде гайки 1 и кольцевого упора 2, выполненного заодно с гайкой 1 на одной из ее торцовых поверхностей, канал 3 для подвода сжатого воздуха в упругий элемент, образованньш между кольцевым упором 2 и кольцом 4, установленным с наружной стороны упора 2, нли выполненный со стороны одного из торцов упора 2, а другой торец образует зазор 5 с торцовой поверхностью гайки 1. Гайка 1 работает на растяжение и служит для соединения, например, ниппеля б со штуцером 7 под О действием силы Р.При затягивании гайки под действием силы Р кольцевой упор 2 удлиняется, что приводит к увеличению площади зазора 5. Через канал 3 от пневматического измерительного 1 О прибора,...

Номер патента: 360570

Опубликовано: 01.01.1972

Авторы: Ришес, Соловьев, Суховерша

МПК: G01L 7/08

Метки: мембранный, чувствительный, элемент

...1 и 2 заложена шайба 8 толщиной порядка 0,5 - 1 мм, а полость между гофрированными поверхностями заполнена наполнителем 4. В качестве последнего может быть использована сырая (невулканизи рованная) резина, вулканизация которой осуществляется при изготовлении мембранного элемента. При этом необходимое количество (навеска) резины закладывается в полость между гофрированныМи поверхностями мем бран, которые предварительно подвергают пескоструйной обработке, обезжиривают и покрывают слоем клея Лейконат. Вулканизацию осуществляют в пресс-форме при давлении 50 - 75 кгс/см и температуре 143+1 С в течение 30 мин,Устройство работает следующим образом.При установке вприбор чувствительный элемент защемляется своей отбортованной частью между...

Номер патента: 360571

Опубликовано: 01.01.1972

Автор: Долинский

МПК: E02D 1/00, G01L 9/00

Метки: грунта, физико-механических, характеристик

...работы, кажд с зазором отн снабжена кол кенными на на концевых е цевыми высту рованы циль сжатия, объем цилиндрические тензодинамометры 7 сжатия,объемлющие штангу 3.Устройство работает следующим образом.Перед забивкой производится сборка уст 5 ройства, предварительное натяжение штанги3 и фиксация его гайками 8 и 9, Поворотныймеханизм при этом снят,Устройство погружают в грунт и производят статические испытания вдавливающими10 осевыми нагрузками, в процессе которых поэлектротензодинамометрам 7 определяют осевые усилия по всей длине погруженной части. По ним вычисляют трение грунта по боковой поверхности устройства.Момент срыва при исчерпывании сил трения на боковой поверхности корпуса 1 и сопротивления грунта вдавливанию крыльчатого...

Номер патента: 360572

Опубликовано: 01.01.1972

Авторы: Кротов, Куман, Носкова, Серый

МПК: G01L 19/06

Метки: давления

...7, реле 8 и электровентилятора 9, Нагревательныйэлемент, термоконтактор и электровентилятор размещены также в термостате 4. Схематврморегулирования питается от трансформатора 10 и выпрямителя 11,Устройство работает следующим образом.При включении напряжение переменноготока через понижающий трансформатор 10подается на электровентилятор 9 и выпрями тель 11. После выпрямления напряжение постоянного тока через нормально замкнутые контакты реле 8 поступает на нагревател,- ный элемент б, Последний нагревает воздух внутри термостата 4 и измерительный механизм до постоянной температуры, большей температуры измеряемой среды, а электро- вентилятор 9 перемешивает воздух внутри термостата, что создает равномерность температуры внутри...

Номер патента: 384030

Опубликовано: 01.01.1973

Авторы: Козак, Орликов

МПК: G01L 1/22

Метки: 384030

...балка б 30 равного сопротивления, жестко закрепленная в кольце 7, с наклеенными тензодатчиками 8. КоЛьцо 7, мембрана 4 и кольцо 5 жестко закреплены в оси 1 при помощи винтов 9 с гайкой 10. В гайке 10 жестко закреплена пробка, 11 из диэлектрика, в которой имеются клеммные винты 12. К го. ловкам винтов 12 припаяны концы проводов от тензодатчиков, к этим же винтам с противоположной стороны пробки 11 прикреплен кабель, служащий для включения тензодат. чиков 8 в измерительную схему с тензостан. цией 18 (фиг. 2). Подбором высоты кольца 5 регулируют силу прижатия шарика мембраны 4 к конусу стержня и величину предьари. тельного напряжения балки 6. Установка уп. ругого уплотнительного кольца 14, монтаж шайбы 15 и оси 1 на клее, а также...

Номер патента: 384031

Опубликовано: 01.01.1973

Авторы: Терских, Толстых

МПК: G01L 3/00

Метки: внутреннего, двигателя, сгорания, состояния, технического

...масла, нагревающегося в процессе циркуляции по замкнутому контуру, снижает точность измерения. Однако и при наличии охладителей обеспечен ие стабильности температуры масла технологически трудно выполнимо.Цель изобретения - упрощение измерении.Для этого затраты мощности на гидравлическую передачу определяют по скорости нагрева масла в системе без установки в ней охладителей. К линии нагнетания гидравлической системы трактора подсоединяют прп помощи гибких шлангов дросселирующее устройство и выключают воспламенение или подачу топлива у всех цилиндров двигателя, кроме двух. Поток масла направляют через дросселирующее устройство, и изменяя сечение дросселя, устанавливают номинальное число оборотов двигателя с двумя работаю- шими цилиндразш и...

Номер патента: 384032

Опубликовано: 01.01.1973

Автор: Усанов

МПК: G01L 9/10

Метки: давления, датчик

...45, и нижний сердечник 8, прикрепляемые к плате винтами 9, Сердечники 7 и 8 расположены так, чтобы ось якоря 5 была параллельна торцовой плоскости нижнего сердечника 8 и скошенной плоскости верхнего сердечника 7. На сердечниках установлены каркасы 10 с обмотками 11 и 12.Приемный узел датчика закрывают кожухом 13 с вмонтированной в нем штепсельной 10 вилкой 14, Выводы от обмоток 11 и 12 подпаивают к контактам 15, а от них - к контактам штепсельной вилки 14.Датчик работает следующим образом.При наличии питания в первичных обмотках датчика выходное напряжение зависит от положения якоря 5. С увеличением давления якорь перемещается в верхнее положение, при этом магнитное сопротивление между верхним сердечником и якорем уменьшается.20...

Номер патента: 384033

Опубликовано: 01.01.1973

Авторы: Кайгородов, Шнурков

МПК: G01L 19/06

Метки: манометра, установки

...выполнен в виде щелевого зазора по резьбе вентиля.На чертеже изображено предлагаемое приспособление,Приспособление для установки манометра включает корпус 1, вентиль 2 с конической поверхностью, входной штуцер 3, подводящий 4 и сливной 5 .каналы. Сливной канал перекрывается шариком б.Подводящий канал выполнен в,виде щелеаого зазора по резьбе вентиля, На внутренней поверхности щелевого зазора может быть образована резьба,Работает приспособление следующим образом.При перемещении вентиля в левое крайнее положение (по чертежу) шарик б перекрывает сливной канал, а рабочая жидкость, пройдя по каналу входного штуцера, перемещает шариковый клапан 7 вверх и устремляется в 5 подводящий канал и далее через канал 8 иканал штуцера 9 к...

Номер патента: 384140

Опубликовано: 01.01.1973

Авторы: Грушанин, Шуранова

МПК: G01L 19/00, G21C 17/00

Метки: испытания, механическую, образцов, прочность

...кассеты, На каждой кассете выполнено по два таких выступа. Поворотно-фиксирующий механизм обеспечивает при поступательном движении штока 5 поворо- его на определенный угол и последовательный переход захвата 6 от одного образца к другому, Для обеспечения поступательного движения и работы захватов шток соединен с тягой от разрывной машины. 5Работает устройство следующим образом.В начальный момент только захват первой кассеты установлен в исходное для работы положение, которому соответствует позиция а (фиг. 2, сечение 1), а все другие захваты за фиксированы в нерабочем положении.При движении штока 5 вверх и одновременном его повороте, захваты б также поворачиваются вместе с ним на определенный угол. Так захват первой кассеты из...

Номер патента: 385184

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01L 1/08

Метки: пружин, сжатия, усилия

...она тем, что чувствительный элемент предлагаемого устройства выполнен в виде трех расположенных одна под 15другой пластин, две из которых неподвижны,а средняя подвижна и соединена с динамометром.Такое выполнение устройства упрощаетего конструкцию и уменьшает габариты. Кроме того, стабильность работы устройства независит от длительности его,эксплуатации.На фиг. 1 и 2 представлено устройство вдвух проекциях.Усилие сжатия пружины 1 передается через две неподвижные пластины 2 и 3 на под.вижную пластину 4, соединенную с динамомет,ром (фиг. 1),Как показано на фиг. 2, все пластины имеют продольный вырез, обеспечивающий установку устройства между пружиной и поверхностью, воспринимающей усилие сжатия пружины, в том случае, если в пружине...

Номер патента: 385185

Опубликовано: 01.01.1973

Автор: Вител

МПК: G01L 1/12

Метки: бесконтактный, датчик, натяжения, полосы, прокатке, ферромагнитной, холодной

...на некотором расстоянии от измеряемой полосы 10. Обмотки 2 и 3 включены согласно и почитаются переменным током. Обмотки 5 и б, включенные согласно, подведены к измерительному прибору 11, а обмотки 8 и 9, 5 также включенные согласно, питаются постоянным током.Под влиянием намагничивающей силы обмоток 2 и 3 возникает магнитный поток в магнитопроводе 1 и переменная составляющая 10 его в полосе 10. На эту составляющую накладывается постоянная составляющая магнитного потока в полосе, создаваемая дополнительным магнитопроводом 7, величина которой определяется намагничивающей силой обмоток 8 ч 9.Когда полоса намапничивается одновременно переменным и постоянным магнитными полями, при изотропности магнитных свойств полосы и отсутствиями...

Номер патента: 385186

Опубликовано: 01.01.1973

Автор: Вител

МПК: E02D 33/00, G01L 5/00

Метки: испытания, свай

...фиг. 1 изображено описываеморойство; на фиг. 2 - разрез по А -фиг. 1.Устройство для,испытания свай включаетнагрузочное приспособление 1, трос 2, каретку А сваю 4, консоль 5, динамометр б, прогибомеры 7 и отвес 8.Устройство работает следующим образом.Нагрузка от нагрузочного приспособленияпередается на каретку, которая перемещается по консоли, взаимодействующей со сваей,и изменяет вылет консоли. Контроль усилийи моментов осуществляется с помощью динамометра, а измерение вылета консоли - с помощью прогибомеров либо датчиков иного типа.Контроль деформированного состоянпяголовы сваи осуществляется замером смешений низа консоли и отвеса относительно неподвижной плиты 9,;и этим определяется угол поворота и смещение головы сваи,Заданные...

Номер патента: 385187

Опубликовано: 01.01.1973

Авторы: Вители, Государственный, Ефимов, Научно

МПК: E02D 1/00, G01L 9/04

Метки: бокового, давления

...зависимость между боковым давлением на поверхности Изобретение относится к области метрологии в экспериментальной механике грунтов,Известные способы измерения бокового давления в массиве грунта, возведенном земляном сооружении и т. п. путем пенетрировапия в исследуемый массив зондирующего стержня и измерения на его поверхности нормальных напряжений не обеспечивают достаточной достоверности измерения. Целью изобретения является повышение точности измерения.Достигается это тем, что из массива вырезают образец исследуемого грунта, помещают его в компрессионный прибор, создают в образце заданное напряженное состояние, пенетрируют в образец зондирующий стержень, измеряют блоковое давление на поверхности стержня и определяют зависимость...

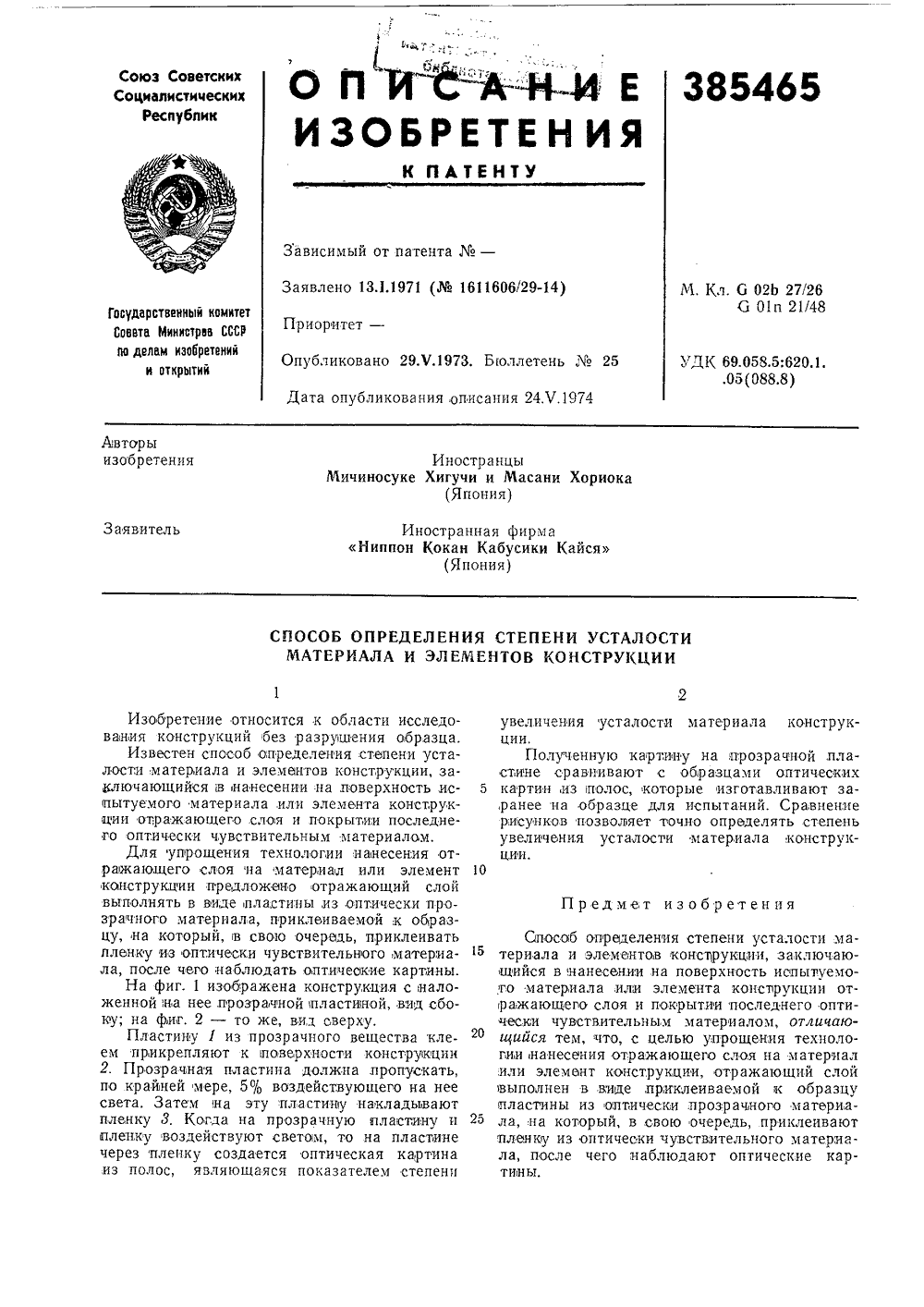

Номер патента: 385465

Опубликовано: 01.01.1973

Авторы: Иностранцы, Масани

МПК: G01L 1/24

Метки: конструкции, степени, усталости, элементов

...материала .или элемента конструкции отражающего,сломя и покрытии последнего оптически чувствительным материалом.Для упрощения технологии нанесения отражающего слоя на материал или элемент конструкции предложено отражающий слой выполнять в виде пластины,из оптически прозрачного материала, приклеиваемой к образцу, на который, в свою очередь, приклеивать пленку из оптически чувствительного матеро 1 ала, после чего наблюдать оптические картины.На фиг. 1 изображена конструкция с наложенной,на нее,прозрачной пластичной, вклад сбоку; на фланг. 2 - то же, вид сверху.Пластину 1 из прозрачного вещества клеем прикрепляют к поверхности конструкции 2. Прозрачная пластина должна пропускать, по крайней мере, 5% воздействующего на нее света. Затем...

Номер патента: 385680

Опубликовано: 01.01.1973

Авторы: Брон, Ермолаев, Лищинский

МПК: B23B 41/02, B23B 47/24, G01L 1/26 ...

Метки: глубоком, инструмент, нагрузки, сверлении

...собранный на транзисторах 37 и 38.К выходам трипггеров 33 и 36 через нормально закрытые контакты 39 и 39 П реле 39 исходного положения головки подключены соответственно реле 40 контроля нагрузки при глубоком сверлении и реле 41 контроля касания инструмента с деталью.Обмотка управления 4 электромагнитной муфты через нормально закрытый контакт 40 реле 40 подключена к источнику напряжения постоянного тока. Промежуточное реле 30 через нормально открытый контакт 41 реле 41, нормально закрытый контакт 39 д реле 39 и нормально открытый контакт 30 ц реле 30 также подключено к источнику напряжения постоянного тока,При быстром подводе пиноли силовой головки обмотка 4 включена. При этом зубчатый венец диска 3 введен в зацепление с зубчатым венцом...

Номер патента: 385738

Опубликовано: 01.01.1973

МПК: B29C 47/44, B29C 47/92, G01L 3/00 ...

Метки: замера, прессе, рабочих, усилий, червячном

...полость для осуществления охлаждения.В процессе работы пресса осевое усилие червяка 16, воспринимаемое упорным подшипником 2, передается через плиту 3, хомут 7 и вилки 10 на датчик 11 осевого усилия и на серьгу 12 или (во втором варианте исполнения) на два датчика 11 осевого усилия. Посредством последовательного навинчивания (или свинчивания) гаек 17, вызывающих осевое перемещение вилок 9, зафиксированных от проворачивания, перемещаются соответственно датчик 11 осевого усилия и серьга 12, хомут 7, плита, 3, упорный подшипник 2 с муфтой 18 и червяк 16, В результате перемещения червяка 16 вдоль цилиндра 14 (фиг. 1) изменяется величина конической щели 19, образованной коническим наконечником 20 и конической поверхностью расточки 21....

Номер патента: 386074

Опубликовано: 01.01.1973

Авторы: Гармаш, Гудимчук, Папазова, Попов, Сероштан

МПК: E02F 3/24, G01L 1/00

Метки: землеройной, измерительный, ковш

...ковша выполнен в виде промежуточного прямого рычага, один конец которого шарнирно соединен срежущей кромкой, а другой связан с ней посредством дополнительного силоизмерительного прибора,На чертеже показан описываемый ковш.Ковш включает в себя корпус, состоящий изрежущей кромки 1, промежуточного прямогорычага 2 и силоизмерительного прибора 3,двуплечий рычаг 4 и два силоизмерительныхприбора 5 и 6. Рычаг 2 одним концом соединен с режущей кромкой 1 шарниром 7, а другим связан с ней силоизмерительпым прибором 3. В свою очередь корпус ковша перелю рычага 2 через шарнир 8 соединен чим рычагом 4, а задней - через сительный прибор 5 шарнирно опираоторное колесо 9. Двуплечий рычаг 4 с роторным колесом шарниром 10 и рительпым прибором 6.ессе...

Номер патента: 386284

Опубликовано: 01.01.1973

МПК: B21C 51/00, B30B 15/28, G01L 1/06 ...

Метки: а.в, береговой, библиов, зимин, ив.в, татаринов, швецов, шубабко

...такое устройство невозможно использовать при измерении усилия прямого и обратного хода ползуна пресса, кроме того, 10 точность его показаний недостаточна.В предлагаемом устройстве повышение точности измерения достигается за счет того, что усилитель деформаций выполнен в виде установленных на заданном расстоянии один от носительно другого вкладышей, взаимодействующих с датчиком деформаций и передающих усилие на размещенную между вкладышами втулку с закрепленным на ней тензометрическим элементом. 20На фиг. 1 схематично изображено предлагаемое устройство, общий вид, разрез; на фиг. 2 - вид по стрелке А на фиг. 1.Упругий тензометрический элемент 1 закрепляют неподвижно в корпусе 2 между 25 вкладышами 3 и 4 и датчиком деформаций, выполненным...
