Номер патента: 202557

Опубликовано: 01.01.1967

Авторы: Арст, Хейфиц, Шейкин

МПК: G01L 1/04, G01L 7/08

Метки: давлений, датчик, усилий

...датчика для измерения усилий. вал и, след иия. Злектр двигателю,Датчик,начен Гре 1 лий. Б прот площадкой полировани двглгатсля: этой констр рсиия. Описаии мере 1 ия да грунтах и сПредмет изобретения1. Датчик для измерения давлений и усилий, содержащий основание и площадку, воспринимающую давление, от,гггчающийся тем, что, с целью повышения жесткости датчика и мощности выходного сигнала, в выточках площадки и основания перпендикулярно направлению действия контролируемого параметра расположен гал электродвигателя, в цепь питания которого включен амперметр.2, Дат шк по п. 1, от.шчающийся тем, что, с целью повышения точности измерения, в дополиителыых выточках площадки и основания расположен вал второго электродвигателя с осью вращения,...

Номер патента: 202560

Опубликовано: 01.01.1967

Авторы: Всесо, Научно, Радкевнч

МПК: G01L 1/10, G01N 3/08

Метки: 202560

...ой к верхнему диску при помощи эпоксидного клея, Заодно с крышкой выполнен герметичный токоведущий штуцер 10 для присоединения кабеля 11. Наружная цилиндрическая поверхность дисков закрыта кольцом 12 15 из пористой резины.При пояьлении сжимающих напряженийдиски, обладающие малой жесткостью, передают давление через ртуть па мембрану. Прогиб мембраны сопровождается увеличением20 напряжений в струне и соответствующим повышением собственной частоты струны. Собственные колебания струны возбуждаются импу1 ьсами тока, посылаемызи в оомотку от вторичного прибора (на чертеже не показан) 25:ерез кабель.Тем же вторичным прибором измеряетсячастота переменного напряжения, возникающего в катушке при колебаниях струны. При повышении...

Номер патента: 202755

Опубликовано: 01.01.1967

Авторы: Бардадым, Бовкун, Колесник, Непойса, Петровский, Рыбальченко, Харченко, Целиковский, Шестак, Шутылев

МПК: F23N 5/24, G01L 9/10

Метки: автоматической, воздушных, доменной, печи, прогаре, сигнализации, фурм

...усилителей ислу)кит для устранения влияния колебания5 давления в общем водоводе. Трансформаторвкоррекции имеет одну первичную обмотку, являющуюся нагрузкой датчика 7, а число вторичных обмоток определяется количествомконтролируемых фурм,10 Блок усилителей 9 предназначен для усиления сигнала датчиков и включения схемысигнализации. Он состоит из двухкаскадногоусилителя 10 напряжения, собранного надвойном триоде по схеме усилителя промыш 15 ленной частоты на сопротивлениях и выходного каскада 11 для согласования нагрузок,собранного на двойном триоде по схеме катодого повторения. Нагрузкой выходногокаскада являются реле 12 предупредительной20 сигнализации и реле 13 аварийной сигнализации, последовательно соединенные с регулировочным...

Номер патента: 202756

Опубликовано: 01.01.1967

Авторы: Донецкий, Зеленовский, Кольвах, Ларин, Проектно

МПК: G01L 19/08, G08B 5/06

Метки: бесконтактный, датчикимпульсов, магнито-пневматический

...в рами и дрос отличаюитийс конструкции,20 две феррома вторых закреп слонкой, а в конец первой стинки.Зависимое от авт, свидетельстваЗаявлено 17.Х.1966 ( 1107574,26 Бесконтактные магнито-пневматические дат чики импульсов известны.Предлохкенный датчик отличается от известных тем, что для упрощения конструкции в его корпусс расположены две ферромагнитные пластинки, одна из которых закреплена консольно и является заслонкой, а вторая лежит на выступе, причем конец первой перекрывает начало второй пластинки.На чертеже показан предложенный датчик.В корпусе датчика 1, изготовленного из не- магнитного материала (дюралюминиевые сплавы, органическое стекло и др.), закреплены две пластинки 2 и 3 из ферромагнитного материала. Одна из пластин...

Номер патента: 202758

Опубликовано: 01.01.1967

Авторы: Будр, Стегаличев, Чернисский, Шифрин

МПК: G01K 11/00, G01L 7/08

Метки: 202758

...унифицированного пневматического сигнала (Рвы, = 0,2 - : 1 ати), пропорционального измеряемому параметру (давлению, вакууму, перепаду давлений, уровню и т. д.).20 Датчик работает следующим образом.Давление питания Р,т = 1,4+ 0,14 ати подается в датчик через фильтр 10, причем в чувствительнын блок и повторитель со сдвигом оно поступает через постоянные дроссели 25 11 и 12. Измеряемый параметр Рпоступает на чувствительный элемент 3, усилие с которого воздействует на мембрану 13 повторителя 4, на которой компенсируется давление обратной связи. Непрерывный сигнал с повто рителя 4 поступает в повторитель б со сдви262758 Составитель Л, А, Сурова Заказ 3528/ ЦНИИП изобр при Сов Москва, Ц535 Подписноеа по деламоткрытийтров...

Номер патента: 203039

Опубликовано: 01.01.1967

Авторы: Базилевский, Гненный, Левитан

МПК: G01L 3/10, H02K 11/00

Метки: значения, нагрузки, органа, рабочего, роторного, среднего, экскаватора

...не выходила за пределы прямолинейного участка рой наничиани маиной системы, то есть, чтобы переменная составляющая входного сигнала передавалась во вторичную цепь без искажений. Число витков вторичной обмотки б несколько выше, чем у первичной 5, что необходимо для компенсации внутреннего падения напряжения в трансформаторе. Для расширения вдвое диапазона работы трансформатора используется отрицательная ветвь характеристики его намагничивания, проходящая через 1 П квадрант. Для этого трансформатор снабжен подмагничивающей обмоткой 7, ампер-витки которой при отсутствии входного сигнала переводят рабочую точку трансформатора в отрицательную часть характеристики, не достигая, однако, колена ее перегиба. Выход датчика соединяется...

Номер патента: 203289

Опубликовано: 01.01.1967

Авторы: Матвиенко, Научно, Проектно

МПК: G01L 3/04

Метки: крутящего, момента

...4; втулку б; индикатор б; пружину 7 и регулируемые направляющие 8. Вал 1 жестко связан одним концом с валом2, через который передается измеряемый крутящий момент. При работе устройства свободные концы валов поворачиваются один от посительно другого на некоторый угол, опредсляемый деформацией вала 1.Для получения осевого перемещения ножкииндикатора б, пропорционального углу закру.чивания, применяется двуплечий рычаг 3 с 10 передаточным отношением 1: 5. Пружина 7постоянно прижимает сферический наконечник 4 рычага 8 к регулируемым направляющим 8, чем обусловливается следящий принцип работы системы.15 При передаче крутящего момента наконечник 4 вместе с рычагом 8 переместится из положения а в положение в, т. е. повернется на угол р, при...

Номер патента: 203290

Опубликовано: 01.01.1967

Автор: Грачев

МПК: G01L 1/14

Метки: динамометр, индукционный

...б, б) или двумя О (3, 4) обмотками.Предлагаемый динамометр может применяться в качестве силоизмерительного датчика перемещения, силы и момента. ругий си образного а нем обчувстви иальна зобретения Пред м еИндукционныйупругий силовойи измерительныечто, с целью поО упругий силовойН-образного магми на нем обмотка оженодиугоймаги Известные иобеспечиваютпри измерениях.В предлагаемом динамометре уп ловой элемент выполнен в виде Н- магнитопровода с размещенными н мотками. Это позволит повысить тельность динамометра,На чертеже изображена принц схема конструкции динамометра.На упругом Н-образном силовом 1 расположена намагничивающая о создающая магнитный поток, прохо полюсам через воздушные зазоры. сах закреплены измерительные обм б, б,...

Номер патента: 203291

Опубликовано: 01.01.1967

Автор: Волков

МПК: G01L 19/06

Метки: давлений, сверхвысоких

...задержки,Способ измерения сверхвысоких давлений состоит в следующем.1, Рабочую поверхность преобразователя соединяют с выходным концом акустического волновода, представляющего, например, пру.ток из звукопрозрачной резины или пластМассы,2. Вход волновода, противоположный стороне расположения преобразователя, помещают в месте измерения развиваемого электроразрядом давления,ЗПри измерении в качестве полезного регистрируют сигнал, поступивший на преобразователь по истечении времени задержки его при прохождении по волноводу.Способ заключается в очновремснном использовании следующих факторов: разницы во времени распространения механических и электромагнитных колебаний, способности волноводов передавать колебательные процессы на расстояние...

Номер патента: 203292

Опубликовано: 01.01.1967

Авторы: Абдуллаев, Алиев, Тер, Щербинин

МПК: G01L 19/00, G01L 7/02

Метки: давления

...с олоком 25 непрерывной компенсации, управляющим двигателем 1 б рычага. В обоих случаях сигнал недокомпенсации,вызывает увеличение компенсирующей силы, т. е. опускание грузов 2 или перемещение груза 14 в сторону увеличения давления рычага. Соответственно, сигнал перекомпенсации вызывает подъем грузов или уменьшение воздействия системы непрерывной компенсации.Выход индикатора 21,связан с блоком 2 б местной сигнализации и блоком 27 дистанционной сигнализации, которые воспринимают отсутствие выходных сигналов индикатора как состояние компенсации сил, действующих на мембрану,Перед началом измерений полости мембраны находятся под атмосферным давлением. Если,сипнал измерение отсутствует, ключи 10 и 18 замкнуты, а двухпозиционный ключ 23...

Номер патента: 203294

Опубликовано: 01.01.1967

Автор: Ционский

МПК: E04C 5/10, E04G 21/12, G01L 1/06 ...

Метки: напряжений

...напряжения с помощью описываемого устройства осуществляют следующим образом. В форме б просверливают два диаметрально противоположных отверстия диаметром 12 - 14 мм каждое. В форму устанавливается спиральный каркас 7. На один из витков спирального каркаса (на лю. бой виток) крепятся два стержня, которые выводятся наружу, через ранее просверленвысоко- равный Предмет изобретения Составитель Романова Л. Редактор Буровая Р. Б. Техред Л. Я, Бриккер Корректор Л. В, НаделяеЗаказ 3850/16 Тираж 535 ЦНИИПИ Комитета по делам изобретений и открытий при Москва, Центр, пр. Серова, д. 4Подписи овете Министров СССТипография, пр. Сапунова,ные отверстия в форме. Стержнй можно крепить к виткам спиральной арматуры одним из трех предлагаемых...

Номер патента: 203503

Опубликовано: 01.01.1967

Авторы: Волосовйч, Шаду

МПК: G01L 19/10

Метки: гидравлическое, давления, реле

...о выклю вания конечвинтом 13 Пр едм е ен изо Гидравлическое 15 ция которого сост рычага, регулирово выключателя, отли лью повышения н лена, плавающая 20 расположенным в мым в исходное п тельными пружинавло онструкунжера, онечного о, сце- установойма семещаереле да ит из к р чной пруи чаюитееся адежности,граничите,ней рыча ложение ми, ения, кпуса, плины и ктем, чтв немчьная обгом, пердвумя в помога Гидравлические реле давления, конструкция которых содержит корпус, плу 1 нжер, рвгулировочную,пружину, рычаг и конечный выключатель, известны.Предложенное устройство отличается от известных тем, что, с целью повышения надежности, в нем установлена плавающая ограничительная обойма с расположенным в ней рычагом, перемещаемым в...

Номер патента: 203504

Опубликовано: 01.01.1967

Авторы: Арутюнов, Каучно, Кенигсберг, Рухадзе, Юровский

МПК: G01L 19/14

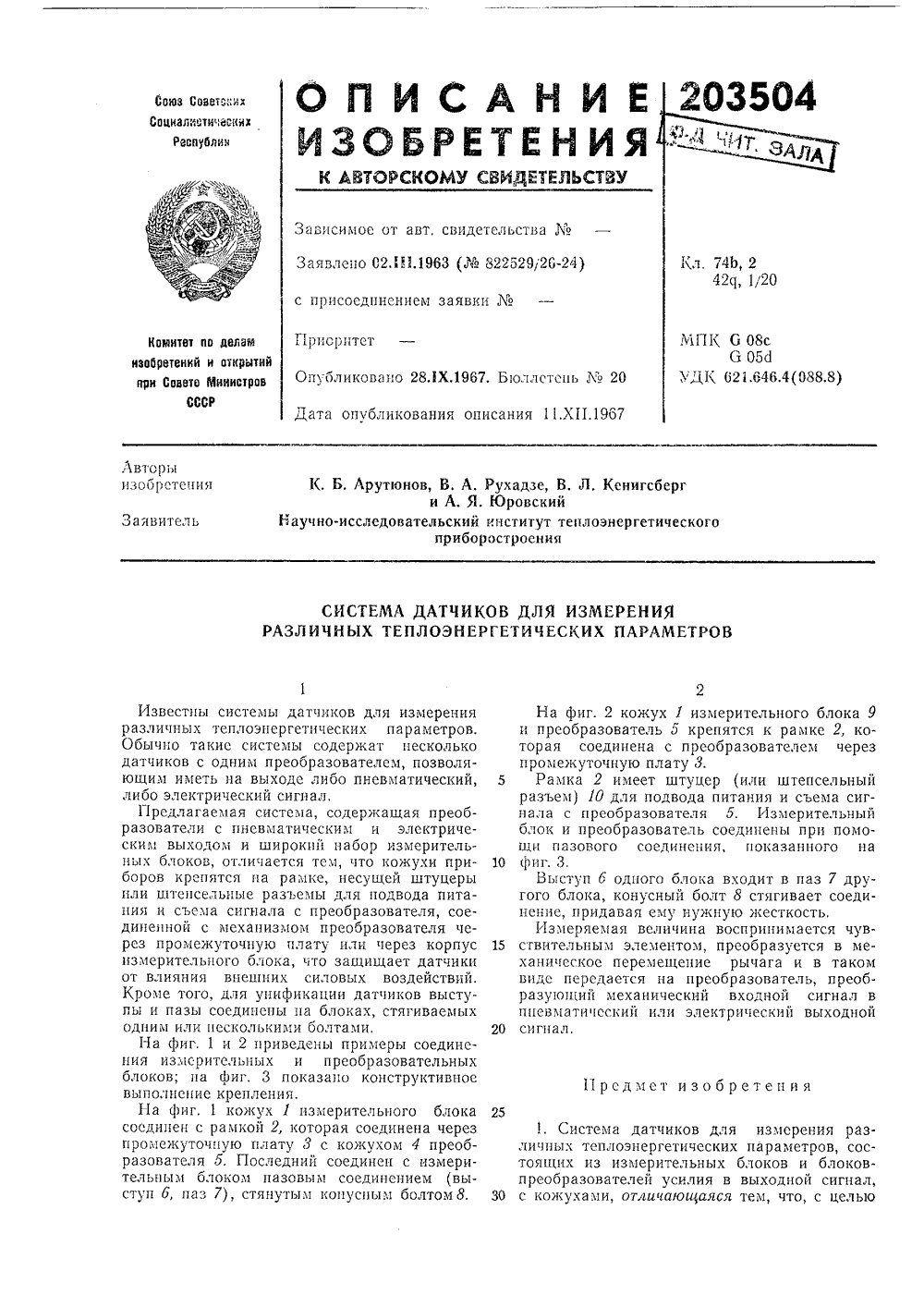

Метки: датчиков, параметров, различных, теплоэнергетических

...блока, что защищает датчики от влияния внешних силовых воздействий. Кроме того, для унификации датчиков выступы и пазы соединены па блоках, стягиваемых одним или несколькими болтами,На фиг. 1 и 2 приведены примеры соединения измерительных и преобразовательных блоков; па фиг, 3 показано конструктивное выполнение крепления.На фиг. 1 кожух 1 измерительного блока соединен с рамкой 2, которая соединена через промежуточную плату 8 с кожухом 4 преобразователя 5. Последний соединен с измерительным блоком пазовым соединением (выступ 6, паз 7), стянутым копусным болтом 8,2На фиг. 2 кожух 1 измерительного блока 9и преобразователь 5 крепятся к рамке 2, которая соединена с преобразователем черезпромежуточную плату 3.5 Рамка 2 имеет штуцер (или...

Номер патента: 203575

Опубликовано: 01.01.1967

Авторы: Аллменна, Иноетранна, Орвар

МПК: G01L 1/12

Метки: 203575

...таккак горизонтальные части сердечника работают на изгиб и имеют пренебрежимо малуюжесткость, При этом происходит уменьшениепотока Ф.в измерительных обмотках возникает ЭДС, соответствующая разности Ф - Фпропорциональная действующему усилию,Магнитоупругий преобразователь по фиг.6имеет высокую чувствительность за счет того,что его измерительная зона обеспечиваетопределенное преобразование усилий, действующих в стержне в сторону его увеличения,в зависимости от величины угла а, показанного на фиг. 9.Кроме того, высокая чувствительность обеспечивается благодаря тому, что два стержнямагнитного моста работают на сжатие, а двадругих - на растяжение,Однако линейность характеристики такогопреобразователя невысокая.Для получения линейной...

Номер патента: 203983

Опубликовано: 01.01.1967

Автор: Георгиевский

МПК: G01L 5/06

Метки: 203983

...твием пружины, При этом тетра показывает величину Приборы для измерениясвязи, содержащие корпус,мометр, механизм включен р У систему, известны,Предложенный прибор отличается от известных тем, что он может быть включен в систему ошнуровки веретен при контроле натяжения тесьмы на производственных машинах. С этой целью, его рычажная система выполнена в виде шарнирно соединенных ножниц, одни концы которых снабжены иглами для сцепления с испытываемым материалом, а другие концы связаны с динамометрической пружиной,На фиг, 1 показана схема прибора в статическом состоянии; на фиг. 2 - положение прибора при подготовке к измерению и на фиг, 3 - то же, в момент измерения.Рычажная система 1 и 2 прибора выполнена в виде ножниц, одни концы которых...

Номер патента: 203984

Опубликовано: 01.01.1967

Авторы: Гродзенский, Стародубцев

МПК: G01L 1/04

Метки: 203984

...шпинстановлен 5 находя колесом на водил делем о веся в Известны динамометры для измерения усилия резания, содержащие планетарный механизм, у которых оси ведомого и ведущего валов совпадают с осями шпинделя и промежуточного вала исследуемого станка, и упругий элемент с тензодатчиками, подключенными к регистрирующему лрибору.Однако низкая чувствительность, чрезмерная инерционность и громоздкость таких динамометров исключают возможность их применения для измерения малых по величине усилий резания, характерных, например, для зубофрезерных станков часовой промышленности,Предложен динамометр, впланетарного механизма скревижной частью исследуемогоупругий элемент в виде сменнесущей в ослабленной по сезодатчики.На чертеже показана констметра.На...

Номер патента: 203985

Опубликовано: 01.01.1967

Авторы: Виноградов, Климов, Ловцова, Сафонов

МПК: G01L 7/02, G01L 9/14

Метки: давления, изменения, скорости

...датчик 1МДД, предел льна меньше диадавпенияствительного элесоединена с измеанал 4, Чувствии с движком пооторого подается ителя б. Внешняяизмеряемым давтором установлен связан с электродвигателем 10, вращающимся с постоянной скоростью. Вместо электродвигателя может быть применен электромагнит или любой другой привод, обеспечивающий переключение крана 9 через определенные промежутки времени. Проходное сечение крана выбирают таким, что за время, на которое открывается кран, давление в наружной камере датчика успевает сравняться с измеряемым. С выхода операционного усилителя б через нормально замкнутый контакт реле напряжение подается на сглаживающий КС-фильтр, параметры которого выбираются такими, чтобы емкость гз,ультра не успевала...

Номер патента: 203986

Опубликовано: 01.01.1967

Автор: Иванов

МПК: G01L 7/18

Метки: двухжидкостный, манометр

...це р ения, плюсов компрессионньи сравнит оор тения р, содержащий дящим в капилинусовом колене, лью расширенияое колено трубгм баллоном с ельным капилляДвухжидкос1.1-образную трляр широкимотличаощийсяпределов измеки снабженоизмерительнызрами. с присоединением ваяв Изобретение относится к области измерения давления.Известные двухжидкостные манометры, содержащие 1.1-образную трубку с широкими сосудами, не позволяют контролировать давление в пределах измерения, начиная с высокого вакуума и кончая атмосферным.С целью расширения пределов измерения в предложенном манометре плюсовое колено 1.1-образной трубки снабжено компрессионным баллоном с измерительным и сравнительным капиллярами.На чертеже схематически изображен описываемый двухжидкостный...

Номер патента: 203987

Опубликовано: 01.01.1967

Авторы: Болоний, Васин, Ипполитов, Сагалова, Шалиско

МПК: G01L 13/02, G01L 7/08

Метки: давления, датчик, иальный

...2, ем упором для краевоукреплен потенциометПлата 4, на которой 3, имеет конфпгур- аначитель уменьшить ой нейтральной жидемый измерительной 1 30 Пр едм ет Дифференциальный д держащий размещенные тельныи элемент, соедине жилой с разделителем, и механизм, отличающийся повышения точ; ости и на чувствительного элементия, со увстви атчик авленв корпусе ч нный штоком пстенциометртем, что, с дежности ме а выполнена и пру1 ческии цельк тбрана апе Измерительная,мемб элемента датчика ь жидких или газообр неалрессивных сред. Н одновременно служащ го гофра мембраны 1, рический механизм 3, смонтирован механизх тию, позволяющую з свободный заполняем костью объем, образу и разделительной 5 мембранами. Разделитель с мембраной 5 предохраняет...

Номер патента: 203988

Опубликовано: 01.01.1967

Авторы: Газовой, Коробейник, Краснодарский, Нефт, Перевалов, Проектно, Уль

МПК: G01L 19/06

Метки: бессальниковое, уплотнение

...давлений,П р едме ент для вывода пеиз оголости стаащее выводной ником, располонительный элес целью увелио перемещения ельный элемент трубки, наприкотор меа круч отнение органовсодерж подшип и уплот тем, что ательног уплотнит стичной внутри пружин Бессальниковое уплремещений рабочихтического давления,стержень с упорнымженным на корпусе,мент, от,гичающеег.ячения углового вращвыводного стержня,выполнен в виде эламер, из фторопластащена цилиндрическая ои раз ения, Известные бессальниковые уплотнения,представляющие собой торсионную трубкудля вывода вращательных перемещений изполости статического давления в атмосферу,имеют незначительный угол закручивания и 5сложны в изготовлении.Описываемое устройство позволяет увеличить угол вращения...

Номер патента: 203994

Опубликовано: 01.01.1967

Автор: Загоруйко

МПК: E02D 1/00, G01D 9/22, G01L 1/04 ...

Метки: грунта, испытания, полевых, прибор, смятие, срез, условиях

...наконечника.Усилия поворота лопастного наконечника иуглы его поворота в грунте вычерчиваютсясамописцем на барабане 21 в виде графика 15функциональной зависимости указанных величин.Происходит это следующим образом.Вначале, когда вращательные усилия ещенедостаточны, чтобы лопастной наконечник 20начал проворачиваться в грунте, стержень 3,втулка 4 и рычаг 20 остаются неподвижными,а рукоятка 1 сжимая пружину 19, поворачивается на некоторый угол относительно рычага 20. При этом рукоятка с ломощью прикрепленного к ней поводка 22 вытягивает всторону своего движения тросик 23, проходящий в горизонтальном продольном каналерычага 20, Один конец тросика прикреплен книжней части поводка 22, а другой через 30систему рычагов - к держателю...

Номер патента: 203995

Опубликовано: 01.01.1967

Авторы: Глазков, Мков, Морозов

МПК: B43K 29/08, E02D 1/00, G01D 9/18 ...

Метки: передвижное

...с,вращающейся осью 14 колес 2.Устройство перемещается тягачом с задан ной постоянной скоростью. За счет сочетания поступательного и вращательного движений каждая точка штанги 4 и зонда 5 движется по криволинейной траектории. При этом зонд снаконечником б поднимается и опускаетсявертикально. В то же время ось 14 колес 2 перемещается прямолинейно.5 В процессе погружения зонда штанга 4 вопределенной точке несколько отклоняется отвертикали в направлении движения устройства, что может создать дополнительное трение зонда о грунт. Чтобы этого не произошло,10 отклонение штанги у поверхности грунта приполном погружении зонда должно быть равно или меньше разности между радиусаминаконечника б и зонда. Это условие обеспечено путем подбора...

Номер патента: 203999

Опубликовано: 01.01.1967

Автор: Грутман

МПК: E02D 1/00, G01L 1/06, G01N 3/24 ...

Метки: грунта, прибор, сдвигу, сопротивления

...нагрунтаым.чертеже разца зрачнИа бор,изображен предложенный для образ нища корп В корпус 1 грунта 3. В о са вставлен и. Корпус с к ной б, на ко виде перевер например, извставлена камера тверстие в центре гамп 4 со штоком амерой покрыт уп орую установлена утого стакана, металла. угон мембракрышка 7 ввыполненного Известны приборы для определения сопротивления грунта сдвигу, включающие корпус с камерой для образца, штамп со штоком, крышку в виде перевернутого стакана, измерительное приспособление и устройство для пригруза. Эти приборы сложны по конструкции. Кроме того, испытания в них образцов несвязного грунта и мягкой глины затруднено из-за необходимости помещать образцы в резиновую камеру.Предлагаемый прибор позволяет создать на...

Номер патента: 204189

Опубликовано: 01.01.1967

Авторы: Богданов, Бубнов, Голованов

МПК: G01L 19/12

Метки: давления, сигнализатор

...и контактные устройства, изтся от изя надежыполнено рнирно с,которой заслонка, ными каних в зан сигнаВ корпусе 1 сигнализатора размещена упругая мембрана 2. Сверху корпуса расположен стакан 8 со стойкой 4. Шарнирно укрепленный рычаг 5 жестко связан с упругой хлопающей пружиной б. Рычаг может поворачиваться вокруг оси 7 под действием толкателя 8, На конце пружины б укреплена двусторонняя резиновая заслонка 9, которая в зависимости от величины подводимого давления Р может прижиматься то к правому, то к левому выходным отверстиям, расположенным в верхней части стойки. Сверху стакан закрыени конта о, с онта ающ помо дву енна Сигнализатбрану, рычавестны,Предложенное устройство отличаевестных тем, что, с целью повышениности, в нем...

Номер патента: 204510

Опубликовано: 01.01.1967

Авторы: Ашуха, Зырин

МПК: B22D 35/00, G01L 1/04

Метки: линейной, усадки

...обеспец"вающий торможение усадки.На фиг. 1 показано предлагаемое устройство; на фиг. 2 - узел, предназначенный для5 исследования линейной усадки; на фиг. 3 -узел, предназначенный для исследования трещиноустойчивости сплавов,Устройство состоит из станины 1, съемногоузла 2 для исследования линейной усадки,10 съемного узла 3 для исследования трещино.устойчивости сплавов, многоточечного разъема 4, пульта управления 5 и потенциометра б.Узел 2 включает кронштейн 7 с анкернойпробкой 8, трубку 9, пробку 10, шток 11, пру 15 жину 12 и датчик 18 линейных перемещений,Узел 3 имеет корпус 14, плоскую тарированную пружину 15 с тензометрическим датчиком 1 б, клин 17, тягу 18 и анкерную пробку19.20 Работа устройства производится следующим образом, В...

Номер патента: 204626

Опубликовано: 01.01.1967

Авторы: Кисельман, Шелдыбаев

МПК: G01L 5/24

Метки: величины, крутящегомомента

...длину плеча, что дает возможность отградуировать показывающий прибор в килогра ммометрах.На прилагаемом чертеже датчик замеранормальной силы к плечу выполнен гидравлическим. Заполнение системы жидкостью производится через отверстие клапана 17 и в вывернутом состоянии при снятии пробки 1 б, После появления жидкости из отверстия под пробку пробка и клапан 17 завинчиваются, На устройстве может быть установлен под нажимной диск б датчик любого принципа действия: механический, электрический. Устройство для контроля величины крутящего момента, например, 1 ри закреплении ключом резьбовых соединений нефтяных труб, содержащее П-образный корпус, в цапфах которого па оси посажен разделительный рычаг с впрессованным в консочьной части его упо- ром,...

Номер патента: 204667

Опубликовано: 01.01.1967

Авторы: Бков, Кисленок, Малев, Стрельцова

МПК: D21H 1/02, G01L 1/08, G01N 3/24 ...

Метки: картона, листового, многослойного, расслаиванию, сопротивления

...указанного форм ся две полоски длиной 100 в5 этих полосок находится в зави шины картона и определяется При этом полоски при вырезке из прокладки располагаются симметрично, Каждая вырезанная полоска является местом контактадвух элементарных слоев, сила связи которых20 между собой подлежит определению.Приготовленные прокладки закладываютсяпримерно в середине толщины формуемоголиста, во время его формования на валу. Прокладка может закладываться в любом месте25 по ширине машины,Листы картона, полученные на форматномвалу с заформованными в них прокладкамииз фильтровальной бумаги, проходят обычныепроизводственные технологические опера 30 ции - прессование и сушку,Заказ 4195/У Тираж 535 ПодписноеЦНИИПИ Комитета по делам изобретений и...

Номер патента: 205342

Опубликовано: 01.01.1967

Авторы: Дебрин, Лебедев, Толчинский, Центральный

МПК: G01L 3/24

Метки: авиадвигателя, работы, регистратор, ресурса

...д. 4 Заказ 42 ЦНИИП Подписноеистров СССР ографпн, пр. Сапунова,Предлагаемая схема содержит и счетчикоз времени и и схем сравнения для фиксации нужных режимов.Элементы счетчика наработки (триггеры, вентили) широко известны и поэтому подроб. но не рассматриваются.Счетчик наработки может найти применение в авиационной промышленности для учета выработки ресурса авиадвигателей,Предмет изобретения Регистратор ресурса работы авиадвигателя,содержащий электрические счетчики времени по числу режимов и электрический указатель положения ручки управления двигателем с трехфазным датчиком, схему сравнения, отличающийся тем, что, с целью повышения точ.5 ности, в нем два выхода датчика подключеныко входу схемы сравнения, выполненной в виде триггера...

Номер патента: 205343

Опубликовано: 01.01.1967

Авторы: Бел, Эткин

МПК: G01L 11/00, G01L 7/02

Метки: вибрационный, давления, датчик

...электрический сигнал. Сигнал с адаптера подается на усилитель, выход котороо соединен с возбудителем, Таким образом, замыкается цепь автогенератора, задающим элементом которого является упругая перемычка, совершающая поперечные колебания на частоте, практически равной резонансной. Перемычка обладает конечной жесткостью ц имеет устойчивые поперечные колебания как при растягивающих, так и при сжимающих усилиях,Действующее на упругий элемент внешнее давление деформирует цилиндр в радиальном направлении, что приводит к сжатию перемычки. Частота поперечных колебаний перемычки связана однозначной зависимостью с измеряемым давлением Р;= ,/1 - ИР,где , - начальная частота ненагруженнойперемычки при Р = 0;Й - коэффициент, зависящий от...

Номер патента: 205344

Опубликовано: 01.01.1967

Автор: Ястребцов

МПК: G01L 27/00

Метки: манометров, поверки

...5 и кулисного механизма.Кривошип 7 через ползун 8 сообщает куе 9 возвратно-поступательное движение в вертикальных направляющих 10. При движении нижний конец кулисы через тарелку 11сжимает эталонную пружину 5. Сяатая пружина воздействует на грузоприемную тарелку5 динамического манометра б. Изменяя предварительное обжатие пружины 5, длину кривошипа 7 и скорость его движения, можно регулировать максимальное или минимальноезначение, амплитуду и частоту переменного10 давления.Для предотвращения опускания поршнядинамического манометра 6 и ликвидациисвязанной с этим ошибки служит регулятор12, механически связанный с манометром 5.15 Регулятор выдает сигнал на исполнительноеустройство (электродвигатель И с редуктороми винтом), которое...
