Номер патента: 463022

Опубликовано: 05.03.1975

Авторы: Малинова, Мясников

МПК: G01L 9/02

Метки: атомарного, детектирования, кислорода

...отл ич а ю гни й ся тем, что, с целью детектирования атомарного кислорода в присутствии молекулярного кислорода в диапазоне концентраций от 10 -до сотен торр и многократного использования полупроводникового слоя, в качестве полупроводникового слоя применяют окись свинца.2. Способ по и. 1, отличающийся тем, что, с целью устранения влияния молекулярного кислорода, слой окиси свинца подвергают пасспвации в кислороде. 4) СПОСОБ ДЕТЕКТИР КИСЛОИзобретение относится к способам газового анализа и может быть применено для детектирования атомарного кислорода при изучении механизма гетерогенных и гомогенцых реакций, определении коэффициента гетерогенной рекомбинации атомов кислорода, при исследовании процессов пиролиза и фотолиза молекул...

Номер патента: 463858

Опубликовано: 15.03.1975

Авторы: Егорова, Иевлев

МПК: G01L 9/02

Метки: интерференцией, селективной, спектрометр

...4, светоделитель 1, выходной объектив 5 и фотоприемник 6, другой - от светоделителя 1 направляется на дифракционную решетку 4, зеркало 3, дефракционную решетку 2,светоделптель 1, вприемнику 6.Для получения разпостпого селектпвногоамплитудного модулированного сигнала, пропорционального энергии репгстрпруемого разрешаемого интервала, между дифракционными решетками установлен зеркальный прерыватель, выполненный в впдс вращающегося модулятора, состоящего пз чередующихся прозрачных и зеркальных секторов. Если в пучке прозрачный сектор, то имеет место минимум интерференции ъа выходе для интервала Ы,0, Если пучок перекрыт зеркальной частью модулятора, фотопрпемпик регистрирует только отражопнуо от обеих сторон модулятора среднюю...

Номер патента: 463876

Опубликовано: 15.03.1975

Авторы: Вольнов, Кузнецов

МПК: G01L 1/02

Метки: динамометр

...а гидроцилиндры 3, 4 - к полостям другого. Упругие мембраны 11 - 14 гидроцилиндров жестко связаны со штоками 15 - 18. Суммирующий рычаг 5 установлен в сферическом подшипнике 19. Штоки 15 - 18 воздействуют на суммирующий рычаг через 5 ролики 20. Верхний конец 21 рычага контактирует через шарик 6 с коническим наконечником 22 штока 7. Отсчет величины суммарной тяговой силы осуществляется по шкале 23.При отсутствии давления в гидродвигателях 10 штоки 15 - 18 занимают нейтральное положение, касаясь роликов 20, шток 7 находится в крайнем нижнем положении, что соответствует положению стрелки 10 на нулевом делении шкалы 23.15 При наличии давления в гидродвигателяхштоки силоизмерительных гидр оцилиндров перемещают нижний конец...

Номер патента: 463877

Опубликовано: 15.03.1975

Авторы: Гончаров, Козловский, Яковлев

МПК: G01L 1/04

Метки: натяжения, приборов, тарировки, упругий, усилия, элемент

...прутку 1 жестким неразъемным соединением 3, например, электросваркой.Плоская пружина 2 размещена симметрично 25 относительно пружинного прутка 1 так, чтобы обеспечить равномерную деформацию по всей длине пружинного прутка при деформации всего устройства. Минимальная кривизна плоской пружины 2 обеспечивает свободную уста новку крюка прибора на пружинный пруток 1. Поверяемый или тарируемый прибор лапами устанавливают на пруток 1 - эквивалент симметрично относительно вертикальной оси эквивалента. Крюк этого прибора захватывает пруток 1 снизу. Вертикальные оси симметрии крюка прибора и эквивалента должны совпадать. Механизмом прогиба прибора прутку 1 задают определенную поперечную деформацию со стрелой прогиба .При приложении усилия...

Номер патента: 463878

Опубликовано: 15.03.1975

Авторы: Катанова, Плискин, Хризолитов

МПК: G01L 1/10

Метки: амплитуды, изменяющегося, синусоидально, усилия

...же временном интервале. По известному точному интегральному значению усилия за полупериод его изменения определяют точное значение амплитуды усилия, используя функциональную зависимость амплитудного и интегрального значений при синусоидальном изменении усилия. На чертеже показано устройство для реализации предложенного способа.Устройство содержит частотный датчик 1, связанный с периодомером 2, выход которого подключен к ключу 3, Выход ключа 3 соединен с входом интегратора 4, подключенного к блоку вычислений 5, на который, кроме того, подается частотный электрический сигнал Т, и сигнал с выхода блока сравнения 6, соединенного с ключом 3.Переменное усилие воздействует на частотный датчик 1, текущее значение переменной составляющей...

Номер патента: 463879

Опубликовано: 15.03.1975

Авторы: Родигин, Сырочкин

МПК: G01L 1/12

Метки: датчик, магнитоупругий

...а также диодом и интегратором, последовательно подсоединенным к сигнальной обмотке.На чертеже представлена электрическая схема описываемого датчика, состоящего из магнитопровода 1, обмотки возбуждения 2, сигнальной обмотки 3, интегратора 4 и диода 5, Обмотка возбуждения 2 подключена через коммутатор полярности к источнику постоянного тока напряжением У (на чертеже коммутатор не показан). Перед измерением многократным переключением коммутатора стабилизируют параметры магнитопровода. При ударе тела о магнитопровод происходит импульсное изменение магнитной индукции вмагнитопроводе.5 В результате этого в сигнальной обмоткевозникает импульс тока, положительная часть которого интегрируется с помощью интегратора 4. Сигнал интегратора...

Номер патента: 463880

Опубликовано: 15.03.1975

Авторы: Зотов, Печников

МПК: G01L 1/16

Метки: усилий

...природе, например, обусловленных силами инерции, скоростным напором, вибрациями, перемещениями или другими механическими воздействиями.Известный датчик усилий, содержащийпьезоэлемент, расположенный в корпусе, обладает недостатком, заключающимся в недостаточной точности измерения медленно меняющихся и постоянных усилий,Для повышения точности измерения медленно меняющихся и постоянных усилий предлагаемое устройство снабжено установленным 15в корпусе валом с токосъемником на одномконце и приемником усилий на другом иэлектродвигателем, укрепленным в корпусе,причем пьезоэлемент закреплен на валу, аэлектродвигатель связан с валом. 20На чертеже показано предлагаемое устройство, состоящее из корпуса 1, в котором расположен вал 2 с закрепленным...

Номер патента: 463881

Опубликовано: 15.03.1975

Авторы: Саранчук, Тихомиров

МПК: G01L 3/22

Метки: моментомер

...гибкая нить 13, середина которой не подвижно закреплена на шкиве, а на концахподвешены грузы 14 и 15. Под грузами 14 и 15 находятся ограничители 16 и 17, подвижно установленные на основании 1 и фиксируемые в необходимом положении стопор ными 20 винтами 18 и 19. К оси 6 посредством муфты20 присоединен вал 21, на котором измеря ется крутящий момент,моментомер следующим обра чении в сеть электродвигателя торого измеряется крутящий 7 приходит во вращение в маг лектромагнитов 9. Индуктиру оки взаимодействуют с магнит емы электромагнитов 9, отчегофиг. 1 следняя вместе с фланцем 8, указателем 10, грузом 11 и шкивом 12 увлекается в направлении вращения диска 7 и останавливается под некоторым углом к первоначальному (исходному) положению....

Номер патента: 463883

Опубликовано: 15.03.1975

Авторы: Анфимова, Калъченко, Полыхалов, Хоменя

МПК: G01L 9/10

Метки: давления, датчик

...к приборения давления.В известных датчиках давления нестабильность характеристики вследствие термических 5 расширений элементов датчика снижает точность измерений.Для повышения точности упругий элемент предлагаемого датчика выполнен в виде цилиндрического стакана, расположенного со О осно с корпусом, и своим торцом соединен с торцом корпуса, причем внутренняя полость стакана сообщена с окружающей средой,На чертеже показан описываемый датчик, содержащий герметический цилиндрический корпус 1, цилиндрический стакан 2, расположенный соосно с корпусом и своим торцом соединенный с торцом корпуса, причем внутренняя полость стакана сообщается с окружающей средой. Устройство также содержит индуктивный преобразователь перемещения, катушка 3...

Номер патента: 463884

Опубликовано: 15.03.1975

Авторы: Осетров, Хайруллин

МПК: G01L 19/06

Метки: давления, датчик

...равным0,02 - 0,04.На чертеже показана схема предлагаемогодатчика.Датчик состоит из корпуса 1, разделительной мембраны 2, измерительной мембраны 3, 25штока 4 и множительного механизма 5.На чертеже показан также профиль прилегаемых к разделительной мембране поверхностей штока и корпуса и профиль разделительной мембраны, образующийся после подачи 30на нее давления,Датчик работает следующим образом.Усилие, создаваемое измеряемым давлением на разделительной мембране, через шток передается на измерительную мембрану. Под действием этого усилия измерительная мембрана и связанный с ней конец штока совершают перемещение, пропорциональное измеряемому давлению. Наличие гофра на разделительной мембране позволяет получить значительно больший ход...

Номер патента: 463885

Опубликовано: 15.03.1975

Авторы: Князев, Кульков

МПК: G01L 25/00

Метки: дисками, кодирующими, нониусного, типа, торсиометров

...способ позволяет упростить технологию изготовления торсиометров.Торсионный вал с жестко закрепленными на нем дисками устанавливают в тарировочное приспособление, расположенное на столе металлорежущего станка, например, фрезерного станка, и за один проход выполняют на обоих дисках посадочные места для элементов кода нулевого уровня. Затем нагружают крутящим моментом на одну ступень квантования торсиометр и за один проход выполняют на обоих дисках посадочные места под элементы кода первого уровня. Последовательно увеличивая ступени нагрумаксимального моменые места под элеменней одновременно на5 После установки эные места обоих дисиспользованию, носкградуировка не нужнПредлагаемый споО чески полную иденторсиометров с кодирусного...

Номер патента: 464793

Опубликовано: 25.03.1975

Автор: Рузин

МПК: G01L 21/04

Метки: газа, давления

...запаянного конца, а в сравнительном капилляре - высота, равная высоте запаянного конца капилляра.В процессе одного подъема рабочей жидкости может быть сделано У измерений, и в качестве результата измерения может быть взято среднее цз гпх в соответствии с соотно шенцем: гр д( - /гиг - ) (й - /гиг - Ь)г ( и иг г)и и г (2) г: -- 1 г = 4 х сов (180 - 0)(3) где О - угол между поверхностью жидкостии стенкой капилляра;сг - коэффициент поверхностного натяжения;с/ - диаметр капилляра.Изменение величины о связано с непостоянством величин и и О по длине капилляра и во времени, онц не могут быть заранее указаны.Вместе с тем прп движении столба рабо. чей жидкости ее депрессию можно представить как некую сцлувоздействуощую на столб жидкости....

Номер патента: 464794

Опубликовано: 25.03.1975

Авторы: Больших, Столяров, Харитонов

МПК: G01L 25/00

Метки: больших, гидравлических, градуирования, испытательных, машин, по, поверки, силоизмерителя, столярову, харитонову

...динамогметра сжатия и отмечают одновременно показания силоизмерителя по шкале растяжения.Зто сбеслечивает гралуировазвие шакалы растяжения,силоизмерителя,машины с использованием образцового дннамометра сжатия.После установки,динамометра в захваты 1 машины в полость сжатия нагружающего цилиндра нагнетают рабочую жидкость с постепенным повышением давления, фвссируют ступени нагружения по реперным точечкам хода нагрузоси (прягмсго хода) динамометра в течение времени, достаточного для снятия отсчета по шакале аилоиъмерителя, и отмечают олнсвременно чвоказания силоизмернтеля по шкале сжатия, поддерживают достигнутое в лолости сжатия нагружающего цилиндра давление неизменным, а в полость нагружающепо цилиндра,нагнетают рабочую...

Номер патента: 76451

Опубликовано: 25.03.1975

Автор: Соколов

МПК: G01L 9/08

Метки: акустических, давлений, индикации

...подачи на. нее периодического давления в упругой среде, с которой связана кварцевая (ластинка, то разница -)ме)кду частотой собстп(ииях кол(банийи (астотой подог(имх кол(оан)гй ) будет мен(Тьс,Изменени( 5 будет соответствовать изме)цнию режима колебании пластинки, т. е. кварцевая пластинка 1 будет колебатьс)( с различной ям. (15 Ту (о) (Ок(5(15 лентно изменении) вмиендяица кварцевой 11 ястцикп). Изменение режима колебаний кварце)ой 1 пласгпнки приод)т к то)(у, чт плектрический геноратор высокой частоты 2 отдаст болыпе или меиьп(е знергии кварцевой пластинке, что вызывает соответст)у)оп(ее пзмеценп( злектрического напряжения высокой частоты контура,дти изменения злектрического напряжения могут быть зарегистрированы с помон(ью детектора...

Номер патента: 465564

Опубликовано: 30.03.1975

Авторы: Атманских, Долматова, Медведев, Мохов, Пястолов

МПК: G01L 1/00

Метки: давления, жидкости, преграду, струи

...и поворотного механизма 6. Поворотный механизм рейки обеспечивает ее поворот на 360 в плоскости, перпендикулярной к оси струи, и позволяет одновременно осуществлять жесткое фиксирование ее в вертикальной плоскости под любым углом к горизонту. Направляющая перемещает динамометрическую площадку 7, укомплектованную одним или несколькими динамометрами 8. Вдоль корпуса направляющей с обеих сторон расположены трубки 9 для подвода противоадгезионного реагента (воды) с отверстиями 10 для направленной фильтрации этого реагента на лицевую сторону динам аметрической площадки.При сборке устройства должно быть сохранено условие совпадения оси сопла с осью поворотного механизма рейки.Устройство работает следующим образом.Стойку с соплом крепят на...

Номер патента: 465565

Опубликовано: 30.03.1975

Автор: Клочков

МПК: G01L 1/02

Метки: автомобиля, действующих, мост, усилий

...содержит тидроцилиндры 1, расположенные между рамой кузова автомобиля и его задним мостом, трубопровод 2, сообщенный с подпоршневыми полостями гидроцилиндров и выведенный в кабину водителя, где установлены манометры 3 и подсоединен гидроцилиндр 4 с поршнем 5, винтом 6 и ручкой 7. На трубопроводе смонтированы перекрывающие кра 1 ны 8.Устройство работает следующим образом.Гидроцилиндры 1 и 4 заполняются рабочей 5 жидкостью, затем при вращении ручки 7 с помощью винта 6 поршнем 5 рабочая жидкость вытесняется и заполняет трубопровод, при этом краны 8 открыты. Давлением рабочей жидкости поршни гидроцилиндров 1 переме щают вверх до упора в раму кузова. Послеэтого, продолжая вращать ручку 7, поднимают кузов до освобождения рессор от...

Номер патента: 465566

Опубликовано: 30.03.1975

Авторы: Волковицкий, Гладышев, Зимов

МПК: G01L 1/22

Метки: датчик, действующего, осевого, усилия, шланг

...к давлениконцентрично расп30 пенчатой втулкой,Изобретение относится к области силоизмерительной техники.Известные датчики осевого усилия, действующего на шланг, содержащие цилиндрический патрубок и тензорезисторы, имеют низкую точность из-за чувствительности датчика к давлению жидкости,Предлагаемый датчик снабжен концентрично расположенной с патрубком ступенчатой втулкой, концы которой, прикрепленные к шлангу, обхватывают через уплотнители патрубок с возможностью осевого перемещения относительно патрубка, а тензодатчики установлены на наружной и внутренней цилиндрических поверхностях тонкостенного выступа, которым снабжена втулка.Благодаря этому исключается чувствительность датчика к давлению жидкости,На чертеже показана конструкция...

Номер патента: 465567

Опубликовано: 30.03.1975

Автор: Юник

МПК: G01L 3/10

Метки: крутящего, момента

...скорости вращения, а временной интервал между первым и вторым импульсами пропорционален углу закручивания упругих измерительных элементов (или крутящему моменту, который они передают) и обратно пропорционален скорости вращения подвижной части устройстваТ=К -=К -илиМ=Кгде Т - временной интервал между импульсами, возникающими при прохождении мимо индукционных генераторных головок 10 и 11 замыкателей магнитного потока;К, К - коэффициенты пропорциональности;с - суммарный угол закручивания упругих измерительных элементов 1 и 2;М - момент, действующий на элементы1 и 2;п - обороты подвижной системы в единицу времени.Таким образом, измерение крутящего момента сводится к измерению известными способами временного интервала, что является...

Номер патента: 465568

Опубликовано: 30.03.1975

Авторы: Бестелесный, Дитчук, Семенцов, Семенцова

МПК: G01L 3/10

Метки: крутящего, момента, погружного, электродвигателя

...ними;К 1 - коэффициент пропорциональности,Сигнал, пропорциональный фазовому току, подается также на квадратор, напряжение на выходе которого /2 пропорционально квадрату входного сигналаРедактор Т. Рыбалова Заказ 1383/4 ректор А, Степанов опона ед д ДоТираж 902 одписно пр. Сапунова, 2 Типогр коподводе с максимальным удельным сопротивлениемз =- КзЙтн маке (3) а на выходе схемы 4 пропорционален потерямв двигателе4 К 4 ВДВОЕ (4) где Кз и К - коэффициенты пропорциональности. Так как потери в токоподводе зависят от поперечного сечения питающей линии, сигнал с выхода множительного звена поступает на вход делителя 5, в котором напряжение делится пропорционально удельному сопротивлению токоподвода, т. е.у з тн млкс К узу - р ддгл где Кдел -...

Номер патента: 465569

Опубликовано: 30.03.1975

Авторы: Потапов, Ромашов, Чертков

МПК: G01L 3/26

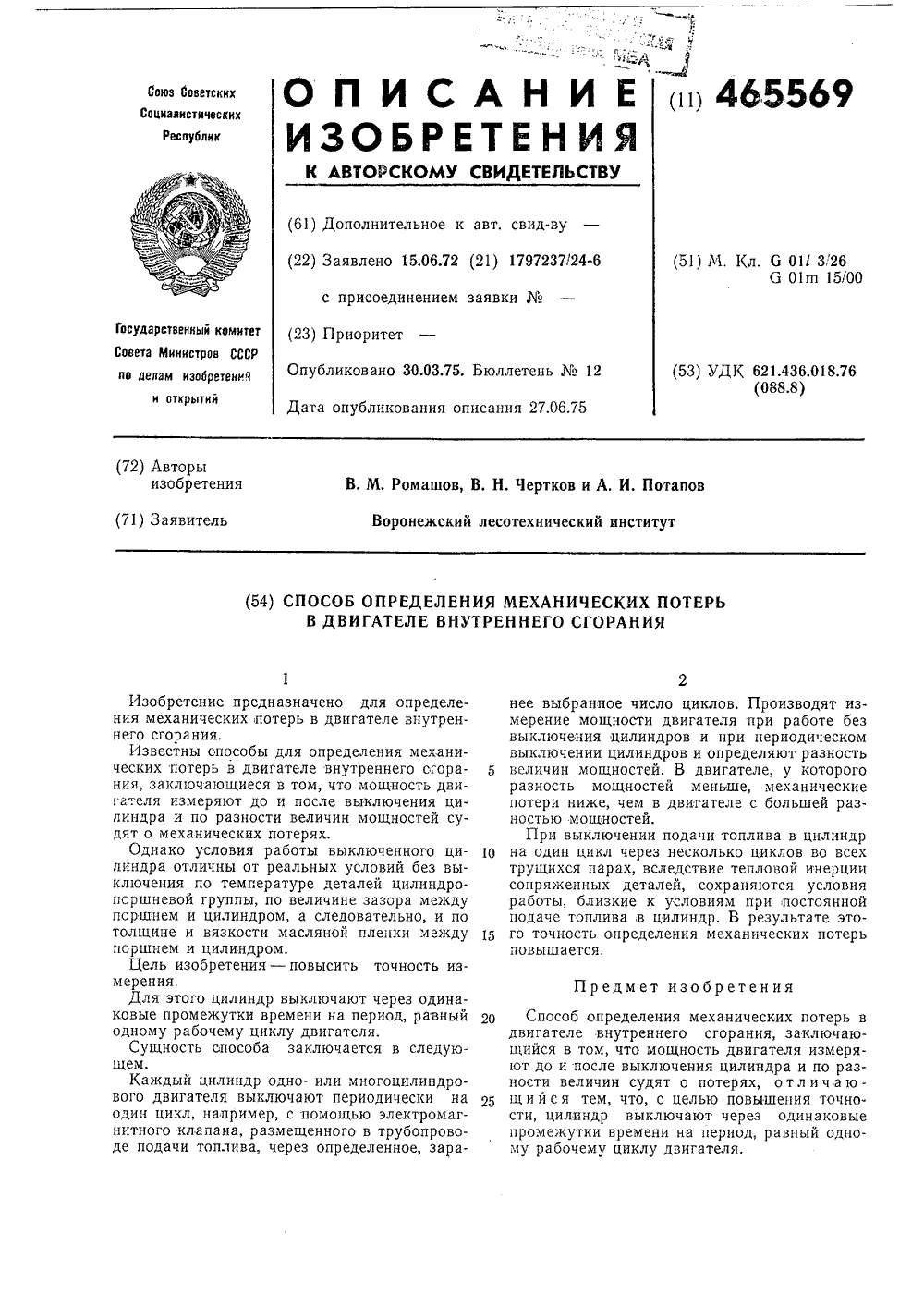

Метки: внутреннего, двигателе, механических, потерь, сгорания

...в ютдо и ности в 5 щийся сти, цил проме к му рабомеханических потерь в о сгорания, заключаю- ность двигателя измеря- ения цилиндра и по разо потерях, отличаю- целью повышения точно- чают через одинаковые на период, равный одновигателя. Изобретение предназначено для определения механических потерь в двигателе внутрен- нето сгорания.Известны способы для определения механических потерь в двигателе внутреннего сгорания, заключающиеся в том, что мощность двигателя измеряют до и после выключения цилиндра и по разности величин мощностей судят о механических потерях.Однако условия раооты выключенного цилиндра отличны от реальных условий без выключения по температуре деталей цилиндропоршневой группы, по величине зазора между поршнем и...

Номер патента: 465570

Опубликовано: 30.03.1975

Авторы: Белик, Бориндо, Бреусенко, Шведов

МПК: G01L 5/04

Метки: кабеля, натяжения, протяжке

...оси 6, противоположный конец которой контактирует с толкателем 7 диафрагменного датчика 8, связанного с указателем 9 величины натяжения кабеля гибким шлангом 10. Лебедка 11 через канат 12 передает усилие на кабель 13.5 Устройство работает следующим образом.Перед протяжкой кабеля проводят размотку каната с барабана лебедки, при этом его протягивают вручную через двухблочную систему устройства. Затем канат заводят в ка нал телефонной канализации и соединяют скабелем, Для возможности протяжки кабеля при установке транспортного средства под различными углами к колодцу телефонной канализации канат с выходного блока 2, уста новленного в поворотном кронштейне 4, направляется на входной блок 3 устройства, установленный в поворотном кронштейне...

Номер патента: 465571

Опубликовано: 30.03.1975

Автор: Симкин

МПК: G01L 5/10

Метки: натяжения

...поступает в обмотку 13 управления дросселя 14.Вследствие увеличения постоянного тока в обмотке управления магнитная проницаемость железного сердечника уменьшается и, следовательно, индуктивность и индуктивное сопротивление дросселя 14 также уменьшаютсяПри этом в делителе, состоящем из резистора 15, дросселя 14 и резистора 16 происходит перераспределение падений напряжения, причем напряжение на дросселе 14 уменьшается, а на резисторах 15 и 16 увеличивается. При этом исполнительный электродвигатель 10 натяжения, присоединенный параллельно дросселю, уменьшает натяжение провода. Одновременно, вследствие гого, что падение напри жения на резисторах 15 и 16 увеличивается, возрастает и разность потенциалов между управляющими электродами и...

Номер патента: 466407

Опубликовано: 05.04.1975

Автор: Григорьев

МПК: G01L 1/02

Метки: месдоза, поршневая, проточная

...через отверстия 8 в выходном клапане 9 и отверстия 10 в штоке 4 соединена с системой слива, а через отверстия 11, зазор 12 между корпусом и входным клапаном 13 отверстие 14 соединено с системой подпитки,Клапаны 9 и 13 соединены между собой резьбой и подпружинены соответственно пружинами 15 и 16. Входной клапан 13 выполнен в виде двухступенчатого цилиндра, на одном торце большего диаметра которого выполнено посадочное гнездо 17, а на другом - проточка 18 и посадочное гнездо 19, образующее вместе с корпусом и вкладышем 20 разгрузочную полость. Эта полость соединена с системой подпитки зазором между входными клапанами 13 и корпусом, а также системой слива через зазор между клапаном 13 и вкладышем 20.Месдоза работает следующим образом.При...

Номер патента: 466408

Опубликовано: 05.04.1975

Автор: Николаенко

МПК: G01L 1/04

Метки: гидравлическим, демпфированием, динамометр

...Р,. на динамометр (см. фиг, 2), перемещается горизонтальная полка 1. Вместе с ней перемещается и опора 3, двуплечий рычаг 4, цилиндр 5, так как все эти детали жестко связаны с динамометром. Таким образом, под действием горизонтальной силы верхняя точка А цилиндра 5 движется по прямой. Сила Рразлагается на две составляющие Р,и Р. Сила Р,.действует по оси цилиндра 5 и приводит к перемещению цилиндра относительно поршня 7, Сила Р. перпендикулярна оси цилиндра и приводит к перемещению его с поршнем на угол ср, Причем вершина угла находится в шарнирной опоре 9. Под действием силы Р,.цилиндр 5 перемещается относительно поршня 7, вызывая тем самым перетекание масла из буфера 6 в цилиндр 5 и обратно. Буфер 6 из резины, увеличиваясь в объеме,...

Номер патента: 466409

Опубликовано: 05.04.1975

Авторы: Иванин, Койло

МПК: G01L 1/04

Метки: контактов, разъединения, усилия

...шток 4 с установленным штырем-калибром 5, элемент 2 через рычаг 6 - на упор 7. Рычаг 6 с зазором установлен в штоке 4. Верхний то рец штока 4 соединен с двухпредельным элекгроконтактным датчиком 8. Устройство снабжено ограничителем перемещения 9 штока 4.В исходном положении шток 4 под действием пружины 1 находится в верхнем поло- ЗО жении, Рычаг 6 под действием пружины 2 опирается на упор 7 и образует со штоком 4 зазор. Пружины 1 и 2 отрегулированы соответственно по нижнему и верхнему усилию расчленения. При снятии контролируемого гнезда со штыря-калибра 5 усилие расчленения передается через шток 4, рычаг 3 на пружину 1. По достижении усилия расчленения, превышающего усилие, созданное пружиной 1, шток 4 перемещается на...

Номер патента: 466410

Опубликовано: 05.04.1975

Автор: Гуманюк

МПК: G01L 1/12

Метки: датчик, магнитоупругий, силы

...5 подключена к источнику питания. Концы обмотки 3 закорочены с помощью терморезистора 6, обладающего отрицательным температурным коэффициентом. Обмотка 4 включена согласно с основной обмоткой 2 в цепь питания через терморезистор 7 с положительным температурным коэффициентом.Воздействие измеряемого усилия в силу магнитоупругого эффекта вызывает изменение тока в цепи питания обмотки 2. Выходной сигнал, пропорциональный измеряемой силе, снимается с резистора 5.Температурная стабилизация магнитоупругой чувствительности датчика выполняется 5 компенсационной обмоткой 3, замкнутой натерморезистор 6.Температурная стабилизация проводимостиобмотки 2 обеспечивается подключением обмотки 4 через терморезистор 7 к источнику 10 питания. Обмотки...

Номер патента: 466411

Опубликовано: 05.04.1975

Авторы: Двоеглазов, Никишин, Пронин

МПК: G01L 1/12

Метки: датчик, магнитоупругий

...перемагничивания 2, которые соединены с источником постоянного тока 3. В месте магнитной ней трали магнитопровода установлена перемычка 4, состоящая из двух параллельных стержней, на которые намотаны обмотка возбуждения 5, измерительная обмотка 6 и обмотка подмагничивания 7. Обмотка возбуждения 5 подключена к источнику переменного тока 8, измерительная обмотка 6 - к расширяющему прибору 9, обмотка подмагничивания- к источнику постоянного тока 10.Для замера общей нагрузки или ее приращения перемычка подмагничивается путем пропускания по. обмотке подмагничивания 7 постоянного тока необходимой силы и полярности.Для замера общей нагрузки в обмотку подмагничивания 7 подают ток такой силы и полярности, чтобы на выходе измерительной...

Номер патента: 466412

Опубликовано: 05.04.1975

Авторы: Лукин, Чиженко

МПК: G01L 1/16

Метки: давлений, усилий

...и пьезоприемник, выход которого подключен к измерительному прибору,Цель изобретения - повышение точностиизмерений.Предлагаемое устройство отличается тем, 10что оно снабжено заделанной по контуру мембраной, в центре которой с одной стороныприкреплен пьезовибратор, а с другой - пьезоприемник.На чертеже представлена схема устройства. 15Устройство состоит из корпуса 1 с заделанной в нем по контуру мембраной 2, пьезовибратора 3, пьезоприемника 4, генератора 5,подключенного к пьезовибратору, и измерительного прибора 6, подсоединенного к выходу 20пьезоприемника.Генератор 6, настроенный на частоту составленных колебаний мембраны с установленными на ней пьезоэлементами 3 и 4, возбуждает в вибраторе 3, а следовательно в 25мембране 2 и...

Номер патента: 466413

Опубликовано: 05.04.1975

Авторы: Иванова, Карулин, Колмаков

МПК: G01L 3/22

Метки: вентиляторов, крутящего, момента

...смонтирована качающаяся часть 4 балансирного станка, состоящая из приводного электродвигателя 5 с бесконтактным датчиком 6 тахометра, легкосъемного корпуса удлинителя вала ротора 7 с колесом микровентилятора 8, измерительного коромысла 9 с чашками для разновесов 10, поршнями открытых масляных демпферов 11, основным балансированным грузом 12 и регулируемым грузом 13, упором 14 и стрелкой 15. На направляющих 16 основания 1 размещена регулируемая по высоте опора 17 с корпусом модели микро- вентилятора 18 и центрирующей опорой корпуса удлинителя 19,В корпусе удлинителя вала на прецизионных подшипниках 20 смонтирован удлинитель вала 21 с полумуфтой 22 и шкивом 23 для привода колеса микровентилятора на балансировочной машине.Такая...

Номер патента: 466414

Опубликовано: 05.04.1975

Авторы: Любарский, Ящук

МПК: G01L 3/24

Метки: валу, измеритель, мощности

...общий вид измери теля; на фиг. 2 - вид сбоку на якорь и пластины упруго-пластинчатого передаточного механизма.Измеритель мощности содержит якорь 1 с магнитными полюсами 2, неподвижные магии топроводы 3 с обмотками 4 и упругий элемент 5, состоящий из двух концентричных рядов балочек 6, соединенных по концам кольцами 7 - 10 и образующих двойную беличью клетку,Посредством ступицы 11 измеритель уста навливают на консольном конце вала 12 силовой передачи. Кольца 8 и 9 упругого элемента соединены между собой, а кольца 7 и 10 соединены соответственно со ступицей 11 и карданным шарниром 13 силовой передачи. 30 Якорь 1 установлен на двух рядах упругих пластин 14 (фиг. 2), расположенных по касательной к окружности кольца 7 и прикрепленных...
