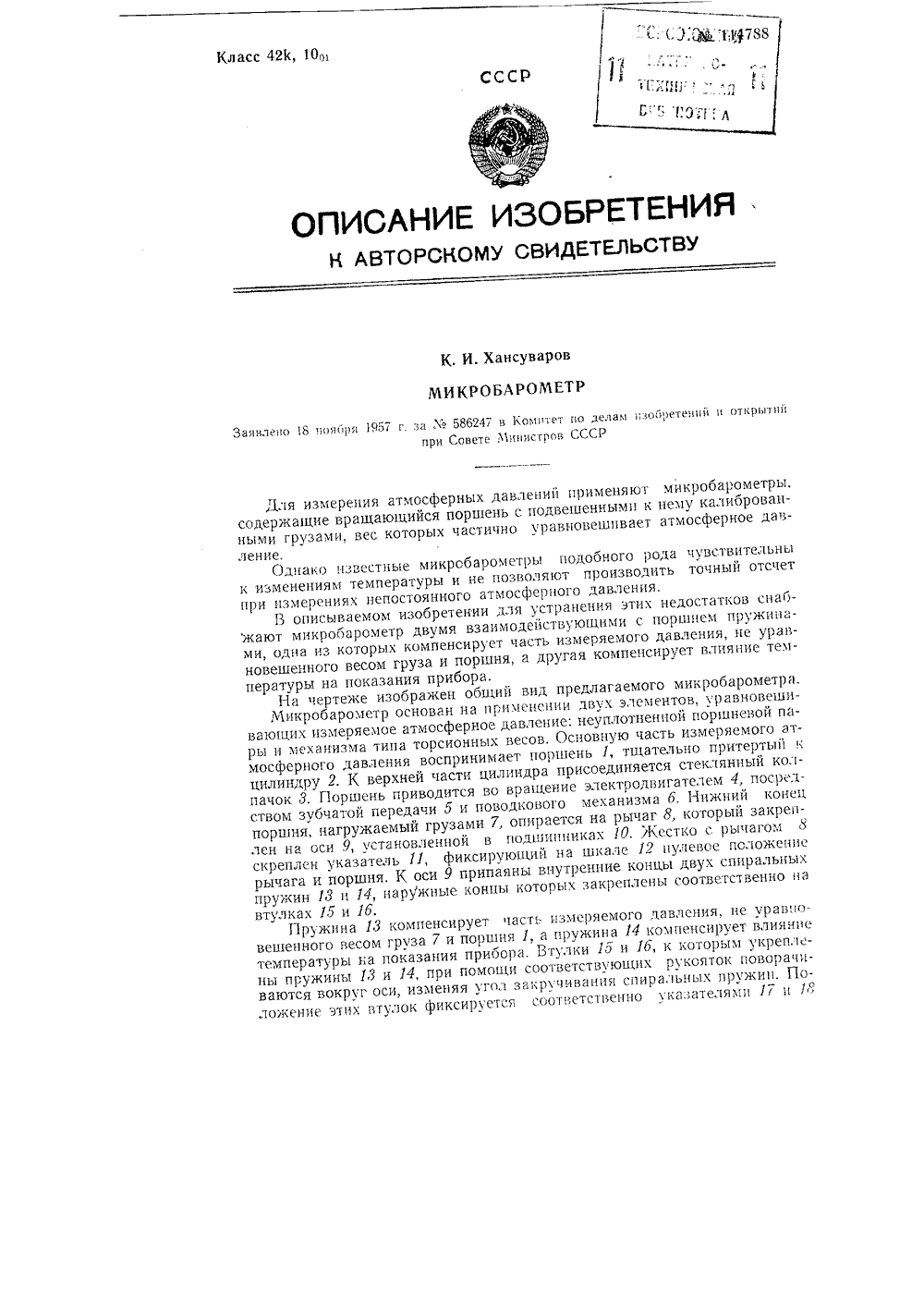

Микробарометр
Номер патента: 114788
Опубликовано: 01.01.1958
Автор: Хансуваров
МПК: G01L 7/16
Метки: микробарометр
...воспринимает поршень 1, тщательно притертый и цилиндру 2. К верхней части цилиндра присоединяется стеклянный колпачок 3. Поршень приводится во вращение электродвигателем 4, посредством зубчатой передачи 5 и поводкового механизма 6. Нижний конец поршня, нагружаемый грузами 7, опирается на рычаг 8, который закреплен на оси 9, установленной в подшипниках 10, Жестко с рычагом 8 скреплен указатель 11, фиксирующий на шкале 12 пулевое положение рычага и поршня, К оси 9 припаяны внутренние концы двух спиральных пружин 13 и 14, наружттьте концы которых закреплены соответственно иа втулках 15 и 16.Пружина 13 компенсирует частт-. измеряемого давления. не уравновешенного весом груза 7 и поршня 1, а пружина 14 компенсирует влияние температуры на...
Устройство для измерения постоянных или медленно изменяющихся давлений
Номер патента: 114789
Опубликовано: 01.01.1958
Автор: Лялин
МПК: G01L 9/08
Метки: давлений, изменяющихся, медленно, постоянных
...ряемого нструкци которо фор маци пьезоэлдля измер и помощи усилия, о и, в нем у подведе этого пь мент от и ся давл от изме ния ко мент, к щее де новной Для измерения постоянных и дний применяют пьезоэлементы, п тряемого усилия.Предлагаемое устройство более совершенно, по сравнению с известными устройствами подобного рода, так как оно имеет болеепростую конструкцию Это достигается тем, что в нем применен вспомогательный пьезоэлемент, к которому подведено напряжение требуемой частоты, вызывающее деформации этого пьезоэлемента, периодически разгружающие основной пьезоэлемент от измеряемого давления.На чертеже изображена схема предлагаемого устройства. Устройство содержит два пьезоэлемента - основной 1 и вспомогательный 2,подвергаемых...
Прибор для определения величины давления подошвы фундамента на основание
Номер патента: 114802
Опубликовано: 01.01.1958
Автор: Егерев
МПК: E02D 27/00, G01L 1/04
Метки: величины, давления, основание, подошвы, прибор, фундамента
...к нижней опорной плите.На упругом элементе вверху и внизу нарезаются канавки глубиной около 1 - 2 мм для плотного и точного опирания острия ножей. Расстояния между осями канавок соответствуют расстоянию между осями ножей. Между канавками и нормально к ним вверху и внизу присое; диняются проволочные тензометрические датчики. Провода от датчиков отводятся через отверстие б в патрубок 7. Кроме того, на упругом элементе 2 закрепляются термисторы, служащие для измерения температур. Провода от них также отводятся вверх.Нижняя опорная плита имеет два призматических ножа 10, служащие опорами для упругого элемента. Расстояние между ножами 10 больше расстояния между ножами б, поэтому упругий элемент подвергается изгибу, причем изгибающий...
Низкочастотный вибростенд
Номер патента: 114973
Опубликовано: 01.01.1958
Автор: Ушаков
МПК: G01L 27/00
Метки: вибростенд, низкочастотный
...чертеже изображена схема устройства вибростенда.На вертикальном жестком валу укреплена ферма 2, которая посредством электродвигателя Ч и редуктора Р (бесступенчатого с дистанционным управлением) может приводиться во вращение с определенной утловой скоростью о. На конце фермы закреплен кронштейн 3, несущий на себе рамку 4 и электродвигатель б, с шестеренчатым редуктором, вращающий рамку 4, с некоторой угловой скоростью щ, отличающейся от угловой скорости вращения фермы. В рамке 4 устапавливают тарируемый прибор таким образом, чтобы его ось чувствительности была расположена в горизонтальной плоскости, а центр тяжести сейсмической массы находился на оси вращения рамки,При одновременном вращении фермы 2 и рамки 4 на прибор будеч...
Маятниковый силоизмеритель
Номер патента: 115001
Опубликовано: 01.01.1958
Автор: Харитонов
Метки: маятниковый, силоизмеритель
...тягами с концами поперечного двунлечсго рычага, скрепленного с маятником и толкателем, воздействующим на зубчатую рейку, вращающую указательную стрелку силопзмернтеля.На чертеже показана принципиальная схема маятникового силоизмерителя.Дифференциальный маятниковый силоизмеритсль состоит из двух независимых силоизмеритсльных цилиндров с плунжерами, Один ц: - линдр 1 яВляется Основным и постоянно подключен к раоочсй полост 1 силовозбуждающего цилиндра машины, а другой цилиндр 2 является вспомогательным и подключается к полости цилиндра, из которой вь 1 тесняется рабочая жидкость.Л% 115001Как основнои, так и вспомогательный цилиндры посредством гибких связей подсоединены к соответствующим плечам поперечного рычага 3 маятника...
Проволочный электротензометр сопротивления
Номер патента: 115009
Опубликовано: 01.01.1958
Метки: проволочный, сопротивления, электротензометр
...Бид эгОКГротснзомстп 2 Н 2 фиГ.СХСЪд С 0 ПОЛЕ(ПОСНИ 51 1 ИЗМСРИ 1 СЛЬНОМ ПР;100)М.В эгсетротсЗомстрс 1(1)11 Г, 1) р 51 дом с чуВ(твит(лНОЙ рсц)с 1;01 Г ) 2 С 10 Л Я Г Я С 1 с 51 0 Л Я И 1 И 11 С с л Ол 1 (0 Е О. 1 Сс д Ц 10 Н н Ъ х П СТ С гЬ 2 И 3 Г) О В 0- .10 КИ, СОГРОТПВЛСНПС ЕОТОРОИ ОСЗЕО И;МСН 5 СТС 51 1 РИ Пз.СНС:1:И ТС:ПСРЯ 1 " р ы. ХО м Гс 1 с 2 ц 10 и( д 51 и с 1 л 5 и г 1 и с ) 31 и В е (о ч я 10 тс я В с 0 с (.,1 (.( с Р е - тивпым плечо Р:.(сри",сгнного моста Схема поде,ючсп я Выводных про- БОДиков 3 такого эгсеротензомстра е прбор( 4 элс 1;троннохр Р т сл 10 д с и) О;):( 2 и1с р с 3 31 а 3 и ;1 с Оп и 0 Г и Б г (. н 15и р и В с: с и 2 ( 2( фИГ.Такое включение привод:т е томе, что пз температурного приращ,- ния СОГРОт...
Установка для определения величины адгезионных усилий
Номер патента: 115012
Опубликовано: 01.01.1958
Авторы: Задорожный, Старчик
МПК: G01L 1/00, G01N 19/04
Метки: адгезионных, величины, усилий
...центрифугой закрепляются микроскоп 3 с большим фокусным расстоянием и фотоэлемент 4, служащий датчиком для электронно о частотомера о В состав установки входит импульсный источник 6 питания, сгробоскопическая лампа 7, освещающая держатель 2 Световой поток для фотоэлемента создается лампой 8, Прерывание светового полока осуществляется прозрачным сектором диска 9, закреплснпого на оси центрифуги.Синхронизация стробоскопического освещения достигается посреди электрического импульса, поджигающего стробоскоппчсскуо ламисло оборотов центрифуги непрерывно изм;ряется посредствомМ 115012электронного частотомера, на который подаются соотвстстцуктци( импульсы с сотоэгемсцта.Вецсство, адезия к которо 1 иссле;устся, за кеп,ястся цс;сржа теле 2. К...
Устройство для измерения усилий, возникающих, например, в режущей цепи горных машин
Номер патента: 115028
Опубликовано: 01.01.1958
Авторы: Краус, Любощинский
МПК: G01L 1/14
Метки: возникающих, горных, машин, например, режущей, усилий, цепи
...сигнал с которого поступает на регистрирующий прибор, например, шлейф остиллографа.На чертеже изображены электрическая схема генератора предлагаемого устройства (а) и схема его приемника (б).Датчик сигналов представляет собой малогабаритный частотно- модулированный генератор 1, монтируемый непосредственно в исследуемую деталь. Чувствительным элементом датчика является конденсатор 2 или магнитная система катушки. Конденсатор вмонтирован в тело исследуемой детали и изменяет,.в некоторых пределах, свою емкость в зависимости от деформаций последней. Изменение емкости конденсатора вызывает, в свою очередь, изменение частоты генератора 1.Вблизи работающей машины устанавливается приемник частотных модуляций 3, в котором высокая частота...
Динамометр для измерения горизонтальной и вертикальней составляющих тягового сопротивления прицепных машин
Номер патента: 115255
Опубликовано: 01.01.1958
Автор: Хайзерук
МПК: B62D 47/00, G01L 5/13, G01L 5/16 ...
Метки: вертикальней, горизонтальной, динамометр, машин, прицепных, сопротивления, составляющих, тягового
...через шарниры осяовного и дополнительного рычагов,1-а чертеже показана примерная схема дина)омет)2.На прицепной скобе 1 шарпирно установлен двулечл 1 рычаг 2, который одним плечом опирается на мессдозу 3, а другим плечом шанирпо св 5132 н с дополнительчыъ ДвупСчим )ычаГО) 4, спир 2101 ЦР 1 мс 5 на мессдозу 5, расположенную на плече рычага 2. Второе плечо рычага 4 спаокеь 0 грицспноР сер.ГОР б, ось кото;)ОЙ 1)ас 0;ожена на 1 с;)с. сечении взаимно-перпендикулярных прямым, проходящих через центры шарниров основного и дополнительного рычагов.П 1)и таком устрОЙстВе динамометра мессдоза 5 Восп)иг 1 Р 1 мает силу пропорциональную горизонтальной составляющей Р а мессдоза 3 находится под действием силы, пропорциональной вертиказьной...
Способ исследования распределения давления стопы ног и возникающих опорных реакций (ихнодинамографии)
Номер патента: 115283
Опубликовано: 01.01.1958
Авторы: Делов, Левин, Полян, Якобсон
Метки: возникающих, давления, исследования, ихнодинамографии, ног, опорных, распределения, реакций, стопы
...резиновой пластины грузами определенного веса.Техника осуществления способасостоит в том, что предварительноизготавливают резиновую пластину,имеющую на одной стороне выступы конической формы с закруглением при вершине и гладкую поверхность на другой стороне.Перед исследованием стопы выступы резиновой пластины, обращенные кверху, покрывают при помощи валика тонким слоем краскисоответствующей консистенции. Затем пластину накрывают листом бумаги, на которой получаются отпечатки выступов, вследствие нагрузки, осуществляемой исследуемойстопой.Для количественного анализа от115283 печатков резиновую пластину предварительно тарируют грузами определенной величины, Количественный анализ ихнодинамограмм можно производить посредством электр...
Прибор для регистрации пульсаций прядильных насосов
Номер патента: 115356
Опубликовано: 01.01.1958
Автор: Хуторянский
Метки: насосов, прибор, прядильных, пульсаций, регистрации
...и снова действием пружины 33 застопоритсясобачкой.Устройство для диаграммной бумаги состоит из корпуса с осью 35для рулона диаграммной бумаги, направляющих валиков 3 б, тормоза .37и возвратной пружины 38. Корпус 34 имеет опорную плоскость 39 длябумаги, упор 40, фиксирующий его рабочее положение, и упор 41 дляперевода корпуса в нерабочее положение, сопрягающийся со скошенным упором 42, укрепленном на копире 5,Все устройство, в зависимости от положения копира 5, занимает дваположения: рабочее и нерабочее. В нулевом положении копира 5, когдаон заперт собачкой 30, устройство наклонено (нерабочее положение) иешает опусканию индикатора 1 с пишущим органом 2. В начале11вращения копира 5 одновременно с закрытием перепускного клапана 1упоры 41 и...
Демпфирующее устройство
Номер патента: 115444
Опубликовано: 01.01.1958
Автор: Ушаков
МПК: G01L 23/26
Метки: демпфирующее
...(например нейлона).олнения сечения трубкитис се по всей длине, ч металлическ ами 2 чивает роизводится ра адежное крепл проволок то обеспе де 3 и ра с помощью фла уоопро йкой 5 укрепляется в мого накидной 1 части проволок аза. При этом да беспечивается про поверхности выст щие из т (идкости ка пров1 по бо ечивают надежную и засорении торцожидкости или газа щих из нее частей е же п ход упаю или г лок о ковой Величио кг. ш тру оки 1 вания определяется диаме деми Устройств большим коли большую, чем другого матер После зап номерное обж пие проволок. Трубка 1 ца 4, зажимае Выступаю фильтрациювой части пуч внутрь трубки проволок.нно, по сравнению с извест засорения демпфера и обес ется тем, что в качестве за или нитей, большей длины,грд г...
Устройство для контроля за состоянием стальных подъемных канатов
Номер патента: 115477
Опубликовано: 01.01.1958
Автор: Соляник
МПК: G01L 25/00
Метки: канатов, подъемных, состоянием, стальных
...реле гГст 1 икя обо")зянных проволок: 3 - гцгнялГгияя лампочка аварийного гогтоГГ нця каната: 14 - реле-счетчик оборва)цч)ех 1 пповолок; 1 б - конденсатор г 1)цльтря выпрямителя; б - выпрямитсльнГНГ мсгт; 7 - трансГЬорматор ггь 1 ппямителя: 8 - реле ;ло.,тоЦ;Я ЯВЗ.)йнгГТГ ОЛОКИ-)РВКГ 1 по-. ьсх 1:ГОЙ ма)т)ин),1,ОГНОВГГЬГМ ЦЗМЕР:ГТГЛ ЦЫМ ЭЛЕ- ментом опись)в м:)го устройствадл 51 кон 1 рол 51 за со 1051 нис.1 кап 1 - та 19 является трансформатор с па. строенной первичной Обмоткой 2, магнитным экраном 20 и сердечником, в виде измеряемого участка каната.Пр,)1 по,у 1 еи 1 дру)их меха:ичс ских параметроп каната про:сходят изменения ферромагнитных свойств и количества стали при .эпосе, Это привод 1 т к измене;нпо индуктивноли обмо 1 он...
Газовый гравиметр
Номер патента: 115536
Опубликовано: 01.01.1958
Автор: Болотов
МПК: G01L 7/12
...герметической крышкой 4 с микрометрическим винтом б, с помощью которого можно изменять величину объема внутреннего сосуда; на крышке 4 имеется также горловина с краном б, перекрывающим сообщение наружного сосуда с атмосферой Внутренний сосуд 2 выполнен в виде металлического сильфона,Наружный сосуд 1 заполняется жидкостью, которая поднимается по капилляру 3, сжимая воздух, находящийся во втором сосуде.Уровень жидкости в капилляре 3 при прочих равных условиях зависит: при закрытом кране б - от силы тяжести, а при открытом кране - от силы тяжести и атмосферного давления, Поэтому прибор может быть использован в качестве газового гравиметра или же газового оаромстра.Так как уровень жидкости в капилляре 3 зависит и от температуры окружающей...
Измеритель давления
Номер патента: 115580
Опубликовано: 01.01.1958
Автор: Самсонов
МПК: G01L 7/08
Метки: давления, измеритель
...тем, что, с целью повышения чик выполнен в виде гидравличесостоит из конической закрытой ой второй гибкой мембраной меньом штока с первой, на две неравиз которых заполнена жидкостью Изобретение относится к дистанционным измерителям давления с мембранными датчиками, воспринимающими давление жидкости.В известных конструкциях дистанционных измерителей давления мембрана только разделяет жидкость, давление которой измеряется, и жидкость, заполняющую измерительную систему, и не позволяет измерить малые давления с достаточной точностью,Е 1 ель изобретения - повышение точности измерения малых давлений достигается тем, что мембранный датчик измерителя выполнен в виде гидравлического усилителя давления.На чертеже показана схема дистанционного...
Устройство для динамометрирования навесных сельскохозяйственных орудий
Номер патента: 115604
Опубликовано: 01.01.1958
Метки: динамометрирования, навесных, орудий, сельскохозяйственных
...зве 1 е, г 03 ВОляет получать данные зал 1 ерОВ непосредственно после окончания опыта,Суммирующее устройство (фиг, 4) вклочает в себя уже описанныи выше датчик, Опрашивающии механизм и два электроилпульсных счетчика.ОпрашиВЯ 10 щиЙ механизм представгет сОООЙ диск из текстоли та, на котором по Окружности размеЦено пят 1 адцать Основных контактов 27.ао поверхносги контактов может скользить врящаОщий- ся контакт 23, приводи яып в движение от небольшого электродвигател 51 через чеОВячныи редуктор (ня схеме не показаны).Вспомогательный контакт 29 предназначен для отсчета числа оборотов контакта 28.С обоатной стороны диска к контактам присоединены провода 30, идущие к контактным винтам 22 датчика.В цепь проводов, сосдиняюцих датчик...
Устройство для замера горизонтальных отклонений контактного провода
Номер патента: 115614
Опубликовано: 01.01.1958
МПК: G01B 7/14, G01B 7/30, G01L 5/24 ...
Метки: горизонтальных, замера, контактного, отклонений, провода
...скоростях движения.Предлагаемое устрой.:тво свободно от указанных недостатков. Это достигается тем, что в качестве указанного датчика применен экранноемкостный датчик, включенный в схему лампового генератора и выполненный в виде двух металлических пластин с равномерно убывающей по длине шириной, которые расположены параллельно лыже пантографа и не касаются контактного провода,На чертеже изображена принципиальная схема предлагаемого устройства.Датчик представляет собой систему двух металлических пластин 1, имеющих ширину, равноубывающую по длине. Пластины 1 располагаются параллельно лыже 2 пантографа и не касают,"я контактного провода 3. В результате этого при отклонении контактного провода от оси пути, изменяется величина емкости...
Устройство для измерения и регистрации элементов поверхностных волн в открытом море
Номер патента: 115638
Опубликовано: 01.01.1958
Авторы: Косов, Редкобородый
МПК: G01L 11/00, G01L 13/04, G01L 7/22 ...
Метки: волн, море, открытом, поверхностных, регистрации, элементов
...механизма неравномерной скорости протяжки ленты при регистрации высоты и периода волн, а с помошь 1 о турбинки 12 и валика 18обеспечивается работа механизма постоянной скорости ленгопротяжкппри регистрации профиля волны. При работе турбинки 10 турбинка 12стопорится и наоборотВерхняя часть валика 7, вращаемого турбинкой 6, с помощью зубчатого редуктора 14 (фиг. 2) сочленена с червячным винтом 16, служащим для перемещения в продольных пазах 16 гайки 17 с пером 18, производящим запись элементов волн на ленте 19, наложенной на барабан 20.Лентопротяжный барабан 21 и отмстчик вчатых редукторов 23 и 24 соч,с валикоа15638кой 10, Зубчатые редукторы 23 и 24 стопорятся с помощью храповиков 25 и 2 б.Лентопротяжный барабан 27 снабжен...

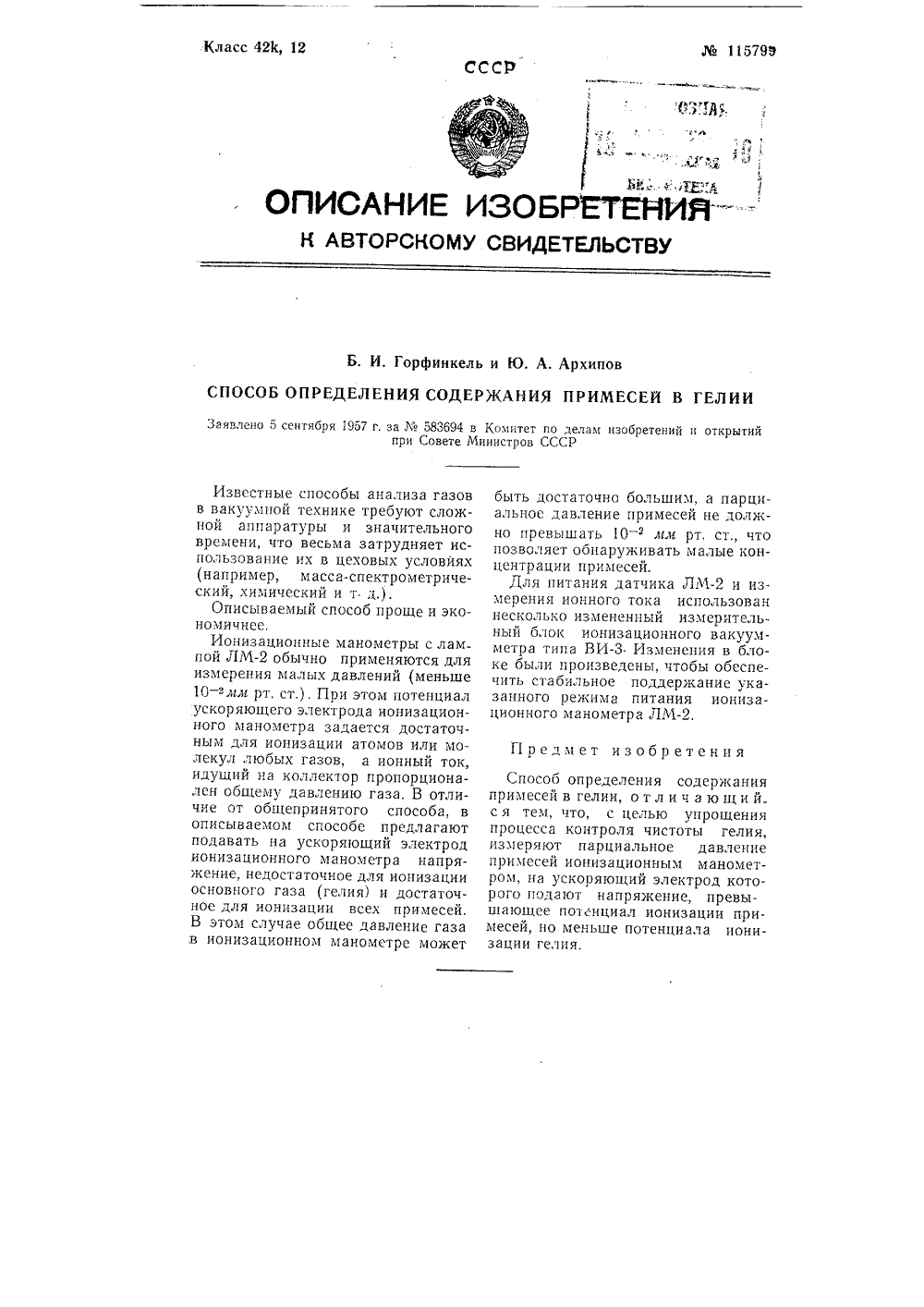

Способ определения содержания примесей в гелии
Номер патента: 115799
Опубликовано: 01.01.1958
Авторы: Архипов, Горфинкель
МПК: G01L 21/30, G01N 27/62
Метки: гелии, примесей, содержания
...и месей, но меньше пот зации гелия. Известные способы анализа газов в вакуумной технике требуют сложной аппаратуры и значительного времени, что весьма затрудняет использование их в цеховых условиях (например, масса-спектрометрический, химический и т д.).Описываемый способ проще и экономичнее,Ионизационные манометры с лам. пой ЛМобычно применяются для измерения малых давлений (меньше 10 - алл рт. ст.). При этом потенциал ускоряющего электрода ионизационного манометра задается достаточным для ионизации атомов или молекул любых газов, а ионный ток, идущий на коллектор пропорционален общему давлению газа. В отличие от общепринятого способа, в описываемом способе предлагают подавать на ускоряющий электрод ионизационного манометра напряжение,...
Дифференциальный жидкостный v-образный манометр
Номер патента: 115833
Опубликовано: 01.01.1958
Автор: Настюшин
МПК: G01L 13/04
Метки: v-образный, дифференциальный, жидкостный, манометр
...радиоактлвтьтътт изотопами в боксах.Описываемый прибор для измерения давления в манипуляционной камере более совершенен, по сравнению с известны.;тт, так как он позволяет вести набл;одение за процессом в камере и одновременно контролировать давление внутри нее, что особенно важно при работах, требующих изоляции оператора от зоны, где измеряется давление.На чертеже изображены две проекции устройства. На поз. а дан вид со стороны оператора; на поз. б - сечение стекла, ром показаны проделан каналы, соединяющиеся стекла и заполненные кидкостьто. Открытые ь - лов сообщаются один ка мерь;, другой - атм Дттфференциастьтьттт жидкостный 1.:-образный манометр, отл ич а ющ и й с я тем, что для возможности одновременного контроля давления и...
Поршневой разделитель
Номер патента: 115890
Опубликовано: 01.01.1958
Автор: Шевцов
МПК: G01L 19/06
Метки: поршневой, разделитель
Манометрическая пружина для систем обратной связи пневматических приборов
Номер патента: 115937
Опубликовано: 01.01.1958
Авторы: Кербунов, Логинов, Сычев, Черницкий
МПК: G01L 19/00, G01L 7/04
Метки: манометрическая, обратной, пневматических, приборов, пружина, связи, систем
Радиозонд для измерения давления, температуры и влажности воздуха
Номер патента: 115950
Опубликовано: 01.01.1958
Авторы: Аксельрод, Гершельман, Мануйлов, Платонова, Усольцев, Федорова, Шестопалов
МПК: G01K 5/62, G01L 7/12, G01N 19/10 ...
Метки: влажности, воздуха, давления, радиозонд, температуры
...на котором отпечатан кодовый рисунок.Запись сигналов радиозонда осуществляется полуавтоматическим регистратором, состоящим из лентопротяжного механизма, источника электрического питания, печатающих пуансонов, управляемых при помощи электромагнитов, цепь питания которых имеет реле выдержки времени и кнопки.Электрическая схема регистратора изображена на фиг. 7, на которой показана группировка одних концов обмоток электромагнитов десятками в соответствии с первыми буквами кода и подключение их через электромагнитные реле и кнопки к положительной шипе источника питания, а также группировка других концов обмоток тех же электромагнитов в соответствии со вторыми буквами кода и подключение их к отрицательной шине, что обеспечивает...
Регистрирующий манометр
Номер патента: 115954
Опубликовано: 01.01.1958
Автор: Шевцов
МПК: E21B 47/06, G01L 23/08
Метки: манометр, регистрирующий
...давления ниже заданной величины.На чертеже изображена схема включения предлагаемого манометра, Измерительным элементом предлагаемого манометра служит трубка Бурдона. Запись производится на бумажной ленте, приводимой в движение электродвигателем Уоррена через редукторНа одной оси со стрелкой 1 манометра, связанной с его упругим элементом, укреплена эбонитовая пластина 2, воздействующая на контактную систему выключателя 3. При отключенных грязевых насосах и давлении в манифольде скважины меньше заданного, пластина 2, отжимает подвижной контакт выключателя от неподвижного. При этом, размыкается электрическая цепь, питающая электродвигатель Уоррена и останавливается лентопротяжный механизм. Когда насосы снова начинают работать и давление в...
Прибор для контроля скорости изменения давления пара в паровом котле
Номер патента: 115970
Опубликовано: 01.01.1958
Автор: Борочкин
МПК: G01L 19/12, G01L 7/04
Метки: давления, изменения, котле, пара, паровом, прибор, скорости
...8 и рычага 6 устанавливаются на агатовых или шариковых подшипниках, Диск 8 приводится в движение часовым механизмом 9, выходная ось 10 которого соединена с диском 8 при помощи дисковой вилки 11, свободно введенной в соответствующие вырезы в диске колеса. Концы вилки 11 снабжены контактами 12 электрической цепи световой и звонковой сигнализации, подключаемой к прибору контактами 13 и через них к контактным подшипникам 14. Для настройки прибора меньшее плечо рычага 6 имеет вырез 15, в котором перемещается точка крепления поводка 4.Прибор работает следующим образом.Под действием пружины механизма 9 зубчатый диск 8 с помощью вилки 11 приводится во вращение с заданной скоростью. При понижении давления пара в котле со скоростью больше...
Прибор для измерения момента трения в подшипниках качения
Номер патента: 116016
Опубликовано: 01.01.1958
МПК: G01L 3/00, G01M 13/04
Метки: качения, момента, подшипниках, прибор, трения
...пластин емкость конденсатора - наименьшая, а частота колебаний гетеродина больше несущей,При вращении ротора частота колебаний гетеродина периодическименяется, т. е модулируется по частоте, Модуляция 1 по частоте зависитот угловой скорости вращения дискаЩ1 = -- , где Х - число зубцов диска.2-,.Полученные в контуре гетеродина частотно-модулированные колебания после дискриминатора усиливаются однокаскадным усилителемнизкой частоты. На выходе усилителя низкой частоты включено резонансное реле. Резонансное реле при определенных угловых скоростяхмаховика включает и выключает отметчик времени и производит сброспоказаний предыдущего, измерения. Реле состоит из электромагнита итрех пластинок - резонаторов, настроенных на определенные...
Способ определения остаточных напряжений
Номер патента: 116036
Опубликовано: 01.01.1958
Авторы: Пригоровский, Филимонова
МПК: G01L 1/24, G01M 13/00
Метки: напряжений, остаточных
...в поковке 1 (фиг. ) ротора, при определении осевых остаточных напряжений по среднему сечению, делаются две кольцевые проточки на определенную глубину. Измерение деформаций производится датчиками 2 сопротивления, наклеенными на поверхности ротора по окружности данного сечения. Таких проточек по сечению последовательно делается несколько. Ближе к поверхности, где существует градиент напряжений, эти проточки делаются чаще, а ближе к середине, где116036напряжения распределяются более равномерно, их делают реже. Последовательность выполнения проточек обозначена на схемах римскими цифрами. На каждом этапе разрезки натурной поковки замеряют деформации и в результате получают эпюру деформаций по установленным тензометрам в зависимости...
Поляризационно-оптический способ исследования напряженного состояния деталей машин и конструкций
Номер патента: 116037
Опубликовано: 01.01.1958
Авторы: Пригоровский, Филимонова
МПК: G01L 1/24, G01M 13/00
Метки: исследования, конструкций, машин, напряженного, поляризационно-оптический, состояния
...материала.В качестве оптиче ки неактивного материала, согласно изобретению, применяют прозрачное органическое стекло типа серийного, но с содержанием дибутилфталата примерно 100 .Такое органическое стекло обладает оптической постоянной, близкой к нулю, и, кроме того, имеет модуль продольной упругости и коэффициент Пуассона практически тот же, что и оптически активный материал, например ЭДб-М.Склейку составных моделей производят карбинольным клеем, Склеиваемые поверхности обезжиривают ацетоном и слегка зашкуривают тонкой шкуркой. Свежеприготовленный карбинольный клей ровным слоем в одну сторону наносят на обе склеиваемые поверхности; при этом не допускают образования пузырьков воздуха и непромазанных клеем участков. Затем...
Регистрирующее устройство к индикатору
Номер патента: 116039
Опубликовано: 01.01.1958
Автор: Шнайдер
МПК: G01D 13/06, G01D 13/08, G01L 23/32 ...
Метки: индикатору, регистрирующее
...будет написана левее,Момент задержки храповика необходимо отрегулировать таким образом, чтобы перемещение бумаги происходило во время нанесения горизонтальной части линии выпуска, что обеспечивает наименьшее искажениедиаграмм.Ьо 11 б 039Перемещение бумаги происходит в определенный момент вращения барабана, а не на протяжении всего обратного хода барабана.При замыкании кнопочного контакта К (фиг, 2) ток от батареи Б, подается: на электромагниты б, поворачивающие с помощью якоря 7 пишущий механизм индикатора 8 до соприкосновения пера с бумагой на барабане 1; на электромагнитное реле Р которое замыкает кнопочные контакты и подает ток в анодную цепь лампы 2 П 1 П от батареи Б, и на сигнальную лампу СП.Ток в катушке реле Р начинает...
Динамометрический башмак гусеницы трактора с составными звеньями
Номер патента: 116176
Опубликовано: 01.01.1958
Автор: Татарчук
МПК: B62D 55/18, G01L 1/04
Метки: башмак, гусеницы, динамометрический, звеньями, составными, трактора
...и 15, Одни концы стержней укреплены в балках 13, а другие - в стойках остова 4 башмака. Стержни 14 и 15 обладают достаточной продольной удойчивостью, чтобы воспринять поперечные сп. лы при повороте трактора, Г 1 родольные силы, дейсгвующие на торцовую пластину, воспринимаются только пластиной 10, а вертикальные- - пластиной 10 и стержнями 11, не вызывая изгиба балок 13, Балки 13 изгибаюгся только поперечными силами, вызыьая разбалансировку укрепленного на них измерительного моста, состоящего из датЧиков, Механическая связь между торцовыми пластинами отсутствует.Все измерительные мосты собраны непосредственно на башмаке и выводы от их диагоналей скоммутированы на многоклсммном разьемщике, В связи с работой упругих элементов 1 балок) на...
