Номер патента: 310139

Опубликовано: 01.01.1971

Автор: Холмогорцев

МПК: G01L 1/22

Метки: радиальной, силырезания

...втулку 1, устанавливаемую вместе с режущим инструментом, например сверлом 2, в шпиндель 3 станка, На втулке 1 при помощи гайки 4 и кольца 5 закреплен токосъемник, представляющий собой медные кольца б, изолированные одно от другого и от втулки 1 набором выполненных из диэлектрика дисков 7 и контактирующие с медными кольцами щетки 8.На кольце 5 закреплены два упругих тезометрических элемента 9 и 10 консольно о типа под углом 90 друг к другу параллельно оси вращения втулки 1. Элементы 9 и 10, взаимодействующие свободными концами с диском 11, закрепленным, например, при помощи винтов 12 на режущем инструменте, связаны электрически с соответствующими кольцами б токосъемника,Работает устройство следующим образом.При, сверлении детали 13...

Номер патента: 310140

Опубликовано: 01.01.1971

Авторы: Касперавичюс, Милашюс

МПК: G01L 1/22, G01L 5/10

Метки: изменения, исследования, нагрузки, прибор, текстильных

...исходное положение. Кроме того, на необходимые положения устанавливаются датчики 1 - 3 деформации и преобразователи 4 - 6 сигнала нагрузки.Для испытания образца на релаксацию до установленного значения деформации элементом переключателя 14 отключается устройство А, а переключателем 1 з подключается датчик 3 деформации. После этого включением напряжения на усилитель реверсирования Я, включается электропривод нагрузочного механизма О, который деформирует образец и тем его нагружает. Деформировав до установленной деформации, от датчика 3 деформации поступает сигнал на усилитель реверсирования Я и он переключается (например, шаговый искатель на один шаг поворачивает ротор), при этом отключается цепь устройства 1 ь, останавливается механизм 0...

Номер патента: 310141

Опубликовано: 01.01.1971

Авторы: Болотов, Гутьер, Лиц, Мамаева, Мартынов, Михайлов

МПК: G01L 7/08

Метки: мембрана, металлическая

...и металлические мембраны для манометрических приборов,Однако фторопластовые мембраны не пре Опятствуют ди(рфузии паров некоторых видовагрессивной жидкости, например Амил, в полость разделительный жидкости, что вызываегразложение разделительной жидкости, искажение показаний мановакуумметрических приборов и постепенный выход их из строя. Металлические мембраны предназначены в основномдля приборов, измеряющих только избыточноедавление. 11 ри измерении вакуума приборы сметаллическими мембранами имеют нестабиль.ную характеристику при заданном профиле,что влияет на точность показаний. Зти мембраны имеют ограниченный срок службы.Для увеличения циклической прочности иисключения влияния жесткости мембраны наточность показания...

Номер патента: 310142

Опубликовано: 01.01.1971

Авторы: Ленинградский, Маркелов, Морозов

МПК: G01L 11/00, G08C 19/16

Метки: выходом, давления, датчик, частотным

...с его наружной поверхностью замкнутую камеру.На чертеже изображена конструкция описываемого датчика, разрез.Датчик состоит из размещенного в корпусе 1 цилиндрического резонатора 2, закрепленного фланцем 3 в основании датчика 4, На фланцах 3 и 5 резонатора закреплена, например, цилиндрическая оболочка б, образующая с наружной поверхностью резонатора замкнутую камеру 7.Внутри резонатора размещены эл агниты 8 и 9 соответственно системыния колебаний и системы съема к и укрепленные в немагнитном корпусе е заливки их, например, эпоксидной смолой 1 Измерительная камера 12, образованная корпусом 1, наружной поверхностью оболочки 6 и внутренней пов г метизирована уская связь элект14 осуществляетвыводов 15,Датчик работает следующим...

Номер патента: 310143

Опубликовано: 01.01.1971

Авторы: Горбатова, Фридзон

МПК: G01L 11/00, G01L 7/22

Метки: 310143

...между жидкостью и термометром на уровне 20 погружения поплавка,Кроме того, с целью постоянного пния термометра в зоне насыщенногонем токопроводы терморезистора вьв виде пружин растяжения.Продольный разрез гипсометра показан на чертеже.Гипсометр представляет собара 1, в который заливают гипжидкость 2, например дистилл ду, нагретую до определенной температуры (начальная температура жидкости определяется той высотой в атмосфере, на которой должен начать функционировать гипсометр). В жидкость помещают поплавок 3, изготовленный, например, из пенопласта, с батистовым экраном 4, расположенным на уровне погружения поплавка в жидкость. В непосредственной близости от экрана (в зоне 3 - 5,ц,и) располагается термометр сопротивления...

Номер патента: 310144

Опубликовано: 01.01.1971

Авторы: Ленинградский, Морозов

МПК: G01L 11/00

Метки: 310144

...2. Герметизация этой камеры достигается за счет уплотнений 10 и 11 и герметично закрепленного обоими концами сильфона 12, который жестко присоединен (при помощи пайки или сварки) одним концом к корпусу 3 датчика, а другим - к свободному концу внешнего резонатора 1, образуя гибкий герметичный подвод измеряемого давления в камеру 9. Наружная 13 и внутренняя 14 герметичные камеры имеют постоянное давление (или вакуум) и для поддержания в них одинакового давления сообщаются между собой герметичным соединительным пазом 15. Возбуждение и съем колебаний внутреннего резонатора 2 осуществляется двумя взаимно перпендикулярными электромагнитами возбуждения 1 б и съема 17, укрепленными в немагцитной втулке 18 заливкой их, например, эпоксидной...

Номер патента: 310145

Опубликовано: 01.01.1971

МПК: G01L 13/02, G08C 19/00

Метки: 310145

...штуцера б и гайки 7, и крышка 8, закрепленная гайкой 9. К основанию 2 с помощью гайки 10 подвижно прикреплена стойка 11. Между основанием 2 и стойкой 11 установлены пружины 12, Положение стойки 11 10 фиксируется конусным винтом 13. К стойке11 с помощью дифференциального винта 14 подвижно прикреплена обойма 15, в которой жестко закреплены датчик Холла 16, концентратор 17, выполненный из ферромагнитного 15 материала. На концентраторе размещены регулирующая 18 и компенсационная 19 обмотки. Мембрана 5 соединена тягой 20 с постоянным магнитом 4.Устройство работает следующим образом.20 При соответствующем перепаде давлениямембрана 5 через тягу 20 перемещает постоянный магнит 4. Гайкой 10 перемещают стойку 11 до положения, при котором на...

Номер патента: 310146

Опубликовано: 01.01.1971

Авторы: Прошин, Фаворов

МПК: G01L 19/08

Метки: индикатор, профильный

...8 будут выданы 1 с выхода инвертора 9 и 1 с выхода порогового устройства б. Ключ 10 не срабатывает, так как на один вход схемы 8 будет подан О. Таким же образом не срабатгявает июч 12.Контакты 17, 18, 19 ключа 11 замыкаются и на входы суммирующих ячеек 1, 2 подается напряжение отрицательной обратной связи Уос и Уоц, В результате подачи постоянного напряжения присутствует разностной сигнал, меньший входного сигнала, и измерительный индекс (профиль) индикатора перемещается вниз и занимает, например, положение, соответствующее нулю на отсчетной шкале 14. Разностный сигнал с выхода суммирующей ячейки 1 поступит на вход следующей суммирующей ячейки 2, на другой вход которой с контактов 17 будет подано напряжение отрицательной обратной...

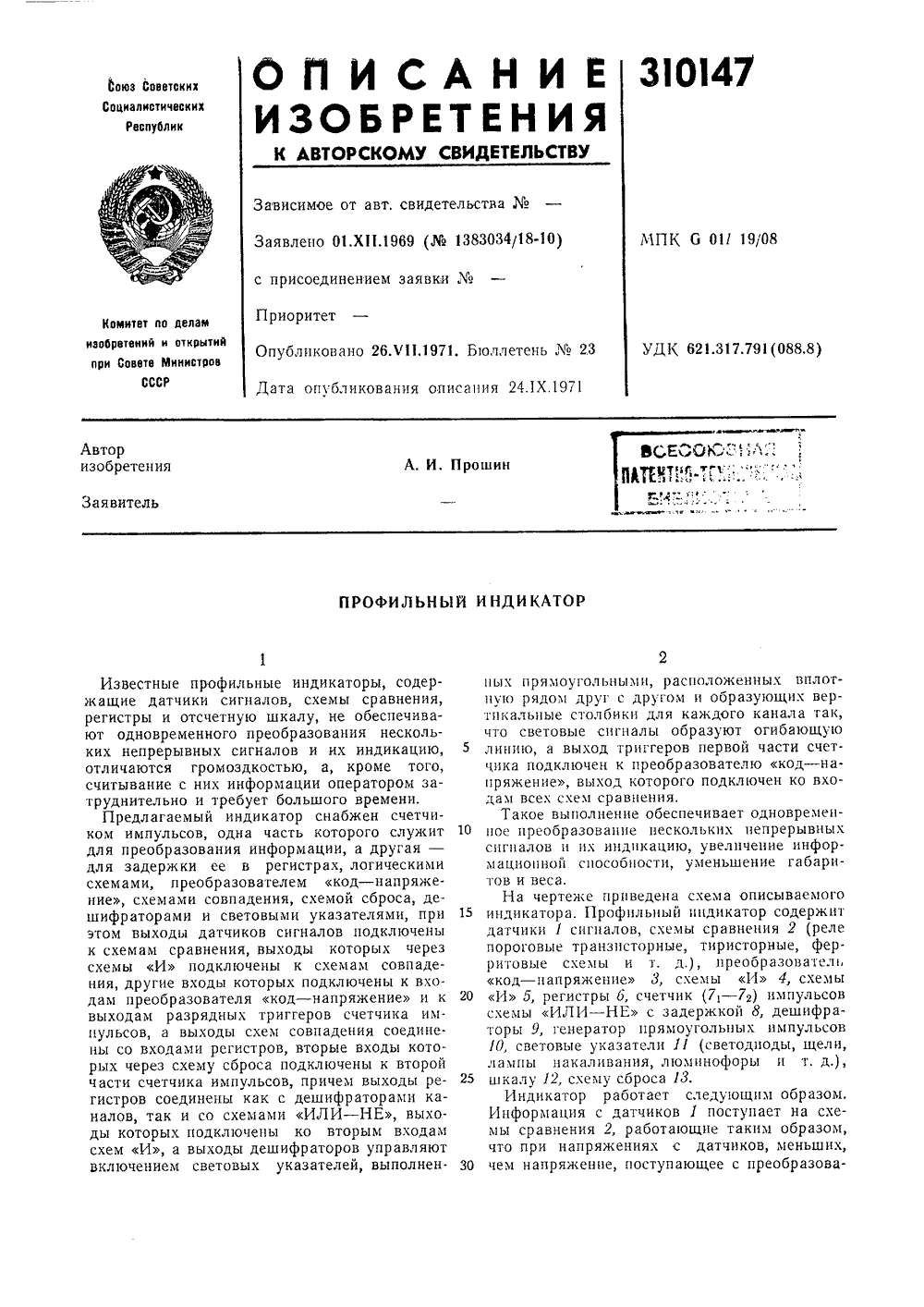

Номер патента: 310147

Опубликовано: 01.01.1971

Автор: Прошин

МПК: G01L 19/08

Метки: индикатор, профильный

...от счетчика импульсов. Счетчик импульсов разбит на две части. Первая часть 7 подключена к преобразователю код - напряжение и к схемам 5, а вторая часть - на сбросовые входы регистров 6. Сброс информации осуществляется импульсом переполнения второй части 72 счетчика так, что схема И 4 выдает сигналы управления только после того, как весь счетчик устанавливается в нулевое состояние.Таким образом, как только счетчик импульсов от нулевого состояния заполнится количеством импульсов, при котором напряжение, поступающее с преобразователя код - напряжение 3, и сигнал с датчиков 1 будут равны, с выхода схемы сравнения 2 будет выдан сигнал- 1, который пройдет через схему И 4 и откроет схему И 6, на которую в этот же момент поступит код со...

Номер патента: 310148

Опубликовано: 01.01.1971

Авторы: Каншин, Касвандс, Кравченко, Ленчевский, Минцковский, Никитин

МПК: B64F 1/36, G01L 25/00

Метки: домкратов, испытаний, подъемников, прочность, самолетных, стендаля

...из нижнего кольца 7 с клиньями 8 и сферического вкладыша 9, верхнего клинового кольца 10 с клиньями 11 и сферического вкладыша 12. Верхнее клиновое кольцо шарнирно соединено с гидроцилиндрами 13. Для создания нагрузок имеются гидро- цилиндры 14, На верхнем и нижнем клиновых кольцах жестко крепятся штоки клиновых цилиндров 15 и 16. Механизм подъема и опускания трубы управляется автоматически (в зависимости от установленного режима работы) электрогидравлической системой,Для перемещения трубы жидкость системы привода подается через штуцер А в цилиндр 15. Так как шток этого цилиндра жестко связан с кольцом 10, то корпус цилиндра перемещается вниз и освобождает клинья 11, после чего жидкость подается через штуцер Б в гидроцилицдр 13 и...

Номер патента: 311153

Опубликовано: 01.01.1971

Авторы: Богомолов, Грачев, Чаплыгин

МПК: G01L 1/12

Метки: датчик, магнитоупругий, усилий

...1, выполненный с трацецеидальным основанием, переходящим в верхней части в прямоугольные балки 2 и 3, расположенные симметрично относительно оси симметрии основания и образующие между собой некоторый угол. Каждая балка имеет по крайней мере два окна 4. На стержнях 5 - 8 балок размещены измерительные обмотки 9 и 10, каждая из которых состоит из двух, встречно включенных секций. Между собой обмотки включены согласно. На тержцях 11 ц 12 размещена цамагая обмотка 13, также состоящаяскццй.Датчик работает следующим образом.Под действием усилия Р стержни 5 и 6 раотают ца изгиб, а стержни 7 ц 8 - ца сжаце, Наводимая в обмотке 9 электродвижущая ила бмдет равна: Ез = Ез + .КЕз - (Е"з - ЛЕ"з)Ез + ХЕзгде ЛЕз - приращение э.д.с. за счет цзция...

Номер патента: 311154

Опубликовано: 01.01.1971

Авторы: Линц, Матвеев, Розанов, Софронов, Сурков

МПК: G01L 1/24

Метки: давлений, контактных

...посредством пластирасполагаемой между соприверхностями.Цель изобретения - повысить точность измерений. 1Для этого в качестве пластичной прокиспользуют копировальную или писчуюгу, по изменению плотности которой оляют величину контактного давления.Между соприкасающимися поверхностями 1 располагают пластинчатую прокладку из кь пировальной или писчей бумаги, Для увеличения прозрачности последней ее пропитывают маслом. После создания давления между соприкасающимися поверхностями, вызы вающего неравномерную деформацию прокладки, ее вынимают и исследуют с помощью фотоэлемента. При этом строится зависимость между током фотоэлемента и интенсивностью контактного давления, являющегося функцией плотности отпечатка. Полученный тарировочный график...

Номер патента: 311155

Опубликовано: 01.01.1971

Авторы: Ковалев, Марть, Тарасенко

МПК: G01L 5/04

Метки: динамометр, канатов, натяжения

...устройство.Однако в известных динамометрах при наличин поперечных усилий, действующих насиловоспринимающий ролик, умеьшается точность измерения.Предложенный динамометр отличается отизвестных тем, что он снабжен угловым рычагом, один конец которого шарнирно укрепленна корпусе, другой - соединен с плунжероммесдозы, а в вершине угла рычага закрепленаось силовоспринимающего ролика,Это позволяет повысить точность измереция вследствие разгрузки месдозы от поперечных изгибающих усилий.На фиг. 1 изображен предложенный динамометр, общий вид; на фиг, 2 - то же, видсбоку.Дицамометр состоит из корпуса 1, на котором ца осях 2 установлены цяцряролики,1 и - ц ця осц 5 - ж гло гой рьвершине угла которого закреплена освоспринимающего ро,гика...

Номер патента: 311156

Опубликовано: 01.01.1971

Авторы: Рогожинский, Сорокин, Фишер

МПК: G01L 19/06

Метки: включения, дифмаколетров

...пред-лагаемого устройства.В корпусе 1 устройства размещены плюсовой отключающий клапан 2, уравнительный клапан 3, мццусовый отключающий клапан 1 тт иеввопривод 5 с гидравлическим демпфе ром 6.Пневхтопривод связан с минусовым отключающим клапаном, снабженным захватом 7. В захвате размещен уплотненный шток 8, который проходит через стенку 9 корпуса. Шток связан с жестким центром 10 мембраны 11. В жестком центре выполнен уравнительный канал 12, сообщающий плюсовую и минусовую полости устройства мегкду собои. На торцовых ловерхностях жесткого центра находятся плюсовой отключающий клапан 2 иуравнительныи клапан 3, подпружцненыйтружино 1,г. Минусовой клапан 4 подпружц,: ц 1 гтжццоц 1.Устройство работает следуюццм образом.11 рц отсутствии...

Номер патента: 311157

Опубликовано: 01.01.1971

Авторы: Голланцев, Прошин, Ямпольский

МПК: G01D 5/249, G01L 19/08

Метки: индикатор, профильный

...подвижной ленты 2,тельного профильного столбика 3, кодирую- щего столбика 4 считывающего устройства 5, приводного двигателя 6, управляющей схемы 7. схемы 8 сравнения цлц реверсивного 5 счетчика (в случае использования чцсла-импульсного кода) приемного регистра 9 ц ведущих роликов 10.Схема работает следующим образом.На часть поверхности ленты, являющуюся о рабочей частью и равную длине отсчетцогоустройства, наносится два равных цлн пропорциональных профильных столбика: один измерптельцьп 3, который перемещается в прорези отсчетцой шкалы 1, а другой кодовый 4. 5 Код с кодирующего столбика считываетсясчитывающим устройством 5 (фотодцоды, магнитные головки, контактные щетки и т. д.) ц подается в схему 8 сравценпя, где сравнивается с кодом,...

Номер патента: 312055

Опубликовано: 01.01.1971

Автор: Ермашов

МПК: F01D 17/02, G01L 19/02

Метки: дисковый, комбинированный, насадок

...под одним углом к плоскости натекания потока.Это отличие позволяет совместить диапазон максимальной чувствительности угломерных пар и нечувствительности трубки полного напора и тем самым повысить точность измерения.На фиг. 1 изображен предлагаемый насадок, вид сбоку; на фиг. 2 - то же, вид спереди; на фиг, 3 - сечение по А - А на фиг. 1.Насадок состоит из трубки полного напора 1, угломерной пары 2 для измерения угла в тангенциальчой плоскости, угломерной пары 3 для измерения угла в меридиональной плоскости и отверстия 4 на диске б для измерения статического давления. Трубка полного напора и угломерные пары размещены под одним углом к плоскости натекания потока, а приемные отверстия находятся на одной вертикальной прямой.Принцип...

Номер патента: 312154

Опубликовано: 01.01.1971

Авторы: Зыбцев, Кретер, Тгу, Целищев

МПК: G01L 5/10

Метки: натяжения, нитей, эластичных

...с корпусом осью 8. На корпусе для улавливания нити укреплены упоры 9. Кабель 10 соединяет датчик с измерительным блоком. При измерении клавиша фиксируется фиксатором 11.При исходном положении клавиши (клавиша не нажата) датчик подносится к нити так, чтобы она расположилась между упорными рсликами с одной стороны и воспринимающим роликом с другой стороны и касалась упоров. При нажатии на клавишу нить захватывается опорными роликами, попадает на воспринимающий ролик и в конце хода клавиши изгибается, охватывая все три ролика.Угол охвата воспринимающего ролика близок к 180, что обеспечивает максимум чувствительности и линейность датчика.В конце хода клавиша фиксируется. Натяжение нити вызывает деформацию растяжки и поворот на...

Номер патента: 312155

Опубликовано: 01.01.1971

Авторы: Железобетона, Научно

МПК: G01L 9/04

Метки: стабилизации, температурных, характеристик

...и приводит, как правило, к ухудшению мехачических характеристик тензопроволоки, в частности временного сопротивления ов и относительного удлинения е, При этом температурные характеристики отожженной проволоки сохраняют зца штельцую нелинейность, что снижает эффективность 5 термокомпенсаццц ц повышает уровень температурных погрешностей.Предложенный способ термокомпенсациоцных отжимов медно-никелевых тецзометрцческих сплавов основан на свойстве последшгх 0 стабилизировать температурные зависимосгипосле однократного отвига при температуре 20010 С таким образом, что зависимость величины ТКС Р; от температуры отжига 1 ж становится постоянной, а температурная 5 кривая Л Йт/я = 1 (1) практически спрямляется. На чертеже изображены графики...

Номер патента: 312156

Опубликовано: 01.01.1971

Авторы: Бахур, Горин, Кузнецов, Мауэрман, Пильное, Шпак

МПК: G01L 27/00

Метки: проверки, сигнализаторовдавления

...герметичной (или негерметичной) камеры 1 (роль камеры может выполнять кожух проверяемого изделия) с помещенным в нее проверяемым сигнализатором 2 давления. К камере при помощи трубопровода 3 высокого давления подсоединены электроклапаны 4 и кран 5 сброса, подвижный запорный орган 6 которого кинематически связан с подвижным контактом конечного выключателя 7.На трубопроводе 8 установлены сигнализатор 9 максимально допустимого давления и312156 пытуемого сигнализатора 2 давления разорвут цепь питания электроклапана, который при этом перекроет доступ сжатого воздуха в рабочую камеру и одновременно откроет 5 сброс сжатого воздуха из камеры в атмосферу. 10 Установка для проверки сигнализаторовдавления, содержащая рабочую камеру с...

Номер патента: 312926

Опубликовано: 01.01.1971

Авторы: Стржелецкий, Трудолюбов

МПК: E02F 3/88, G01L 7/06

Метки: глубины, подводного

...дюралюминия, и смонтированный в нем чувствительный элемент, выполненный с индуктивной катушкой 2 и подпружиненным посредством пружины 3 плунжером 4 с толкателем 5.Плунжер выведен за пределы индуктивной катушки и установлен в герметичном сильфоне б с возможностью продольного перемещения. В верхней крышке 7 корпуса сделаноотверстие 8 для входа кабеля, а в нижнейкрышке 9 - отверстие 10 для входа воды.5 Схема управления устройством включаетэлектродвигатель с редуктором 11, трансформатор питания 12, выпрямитель с фильтром13, пусковое реле 14 с контактами 15, контакты 16 ограничения опускания устройства,10 контакты 17 ограничения его подъема, управляемые роликом 18, кнопку-пуск 19.Измерительными приборами служат стабилизатор 20 и...

Номер патента: 313098

Опубликовано: 01.01.1971

Авторы: Канапенас, Рагульскис

МПК: G01L 1/04

Метки: антисамоходного, индукционного, усилия, электросчетчика

...и снабженной массой и демпфером. тисамоходногоетчика, содерупругий эле- воспринимаюзным электроектросчетчика, ю повышения конец упругожком тормоз- ферромагнитТВО ДЛЯ ИЗМЕРЕНИ ИНДУКЦИОННОГО Изобретение относитсятельной технике и может бэлектропромышленности.Известно устройство для измерения антисамоходного усилия индукционного электросчетчика, содержащее консольно закрепленный упругий элемент тензометрического типа, воспринимающий усилие, развиваемое тормозным электромагнитом контролируемого электросчетчика.Цель изобретения - повышение точности измерения. Для этого в предлагаемом устройстве свободный конец упругого элемента рас. положен над флажком тормозного электромагнита и снабжен ферромагнитной массой и демпфером.На...

Номер патента: 313099

Опубликовано: 01.01.1971

Авторы: Евтуховский, Ларин, Милюков, Михунов

МПК: G01L 1/08

Метки: опора, стенда, экспериментального

...модели основания). Делается это следующим образом. На опору устанавливается груз определенного веса, под действием которого мембрана 4 деформируется и приводит в движение стрелку верхнего индикатора 8. Показание индикатора фиксируется. Затем этот же груз устанавливастся на другой 5 пружинной опоре. Если при этом показаниеверхнего индикатора 8 отлично от показания соответствующего индикатора на предыдущей опоре, то производится регулировка жесткости опоры путем сближения нли удаления (от 0 центра) сферических опор.Когда под действием одного и того же весавсе опоры деформируются одинаково, можно считать, что они приведены к одной жесткости. Затем, достаточно протарировать вы борочно несколько опор, чтобы окончательноубедиться в этом...

Номер патента: 313100

Опубликовано: 01.01.1971

МПК: G01L 1/10

Метки: 313100

...на подвижной катушке возбудителя, механическая иесткость каркаса которой выбрана так, что ее собственная частота колебаний по первому тону в 2 - 5 раз превышает верхнее значение рабочей частоты возбудителя.На чертеже показано предложенное устройство.5 Устройство состоит из тензодатчиков 1, установленных на подвижной катушке 2 возбудителя 3, подвижная система которого через шарнирную тягу 4 соединена с испытываемой конструкцией 5, электронного усилителя 6 и 10 измерительного прибора 7.Устройство работает следующим образом.Развиваемая в обмотке подвижной катушки2 сила деформирует каркас катушки 2, соединенной через шарнирную тягу 4 с испыты ваемой конструкцией 5. Эти упругие деформации с помощью тензодатчиков 1 преобразуются в...

Номер патента: 313101

Опубликовано: 01.01.1971

Автор: Шевченко

МПК: G01L 1/12

Метки: датчиками, магнитоупругими, механических, напряжений

...к измерениям механических напрчжений магнитоупругимц датчиками, и может использоваться в машиностроении.Известен способ измерения механических напряжений магнитоупругими датчиками по величине э.д.с., наводимой во вторичной обмотке магнитным потоком, создаваемым намагничивающей обмоткой, питаемой переменным током.Однако измерения, полученные известным способом, недостаточно точны для ряда областей техники.С целью повьнпения точности измерения по предлагаемому способу после установки датчика на деталь производят уравновешивание измерительной схемы при некотором начальном значении тока в намагцичивающей обмотке, а затем увеличивают силу току до заданного значения, При этом измеряют э.д.с. вторичной обмотки, по величине которой...

Номер патента: 313102

Опубликовано: 01.01.1971

Авторы: Веретенов, Парусимоз, Самбурский, Тихонова, Федоров, Штейберг

МПК: G01L 1/14

Метки: параметрор

...резонансный контур 2, соб "твенная частота которого и, однозначно связана с измеряемым параметром, включающий в себя емкость, состоящую из четырех варикапов 8, собранных в мостовую схему, и индуктивность 4. Релаксационный генератор 5, выполненный на туннельном диоде 6 и накопительной индуктивности 7, генерирует колебания с частотой 1 р. К диагонали АБ моста из варикапов 3 подключается выход датчика 1, а к диагонали ВГ моста - индуктивность 4 контура 2. Питание генератора 5 осуществляется от низкоомного, низковольтного источника питания (на чертеже не показан).Резонансный контур 2 и датчик 1 с малымуровнем выходного напряжения, например тензодатчики, собранные в мостовую схему, 10 устанавливаются на исследуемом объекте. Питание...

Номер патента: 313103

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Кутьина, Попов, Хазан

МПК: G01L 1/22

Метки: датчиков, диагностических, преобразовательный, приборов, элемент

...тензослоев.На чертеже показан предлагаемый элемент.Элемент содержит консольно закрепленный упругий элемент 1 из неэлектропроводного материала, тензорезисторные слои 2 с электрическими выводами 3 и держатель 4. Элемент 1 выполнен из стекла, например силикатного, с тем же коэффициентом линейного расширения, что у тензослоев и у держателя. Держатель снабжен ужесточающими приливами в виде вилки 5, обхватывающей удаленные от зоны деформации места выводов тензослоев.Элемент работает следующим образом. Под действием измеряемых перемещ или силы Р, приложенной к держателю зослои 2 деформируются. При этом о них удлиняется, а другой укорачива 5 соответствии с этим увеличиваются и шаются их электрические сопротивлени личина изменения...

Номер патента: 313104

Опубликовано: 01.01.1971

Авторы: Азаркевич, Маковецкий

МПК: G01L 1/24

Метки: материал, оптически, чувствительный

...ЧУВСТВИТЕЛЬНЫЙ МАТЕРИ 100 вес. ч., малеиновый ангидрид 4 - 25 вес. ч. и алифатическую эпоксидную смолу 1 - 40 вес. ч. Оптически чувствительный ставляющий собой компози верждения на основе эпокси от,тицающийся тем, что, с модуля упругости и повыш содержит олигодиенэпокс ПДИ-ЗА, в количестве 100 вый ангидрид 4 - 25 вес. ч. эпоксидную смолу 1 - 40 вес. материал, предцию горячего отдных компаундов, целью снижения ения адгезии, онид, например, вес. ч., малеинои алифатическую Изобретение относится к испытательной технике, в частности к оптически чувствительным материалам, используемым при исследовании механических напряжений,Известны оптически чувствительные матери алы, представляющие собой композицию горячего отверждения на основе...

Номер патента: 313105

Опубликовано: 01.01.1971

Авторы: Иль, Недоступ, Оводов

МПК: G01L 3/06

Метки: деформации, нагрузки, составляющих, циклической

...одну из боковых частот полного спектра нагружения.Устройство работает следующим образом.Под действием механической нагрузки на датчик 2, питающийся от генератора, на его выходе появляется амплитудно-модулированный сигнал. Его спектр состоит из нижних и верхних боковых частот, соответствующих каждой модулирующей частоте, т. е. частотам циклических составляющих. Сложный сигнал датчика поступает одновременно на все фильтры. Фильтр 3, например, выделяет боковую частоту, соответствующую нулевой частоте модуляции, т. е. несущую частоту, сигнал которой пс амплитуде и фазе соответствует статической 1 о составляющей. Каждый из фильтров 4 выделяет одну боковую частоту, сигнал которой по амплитуде соответствует одной из циклических составляющих....

Номер патента: 313106

Опубликовано: 01.01.1971

Авторы: Библ, Кокарев, Макушенко, Харебов

МПК: G01L 3/18

Метки: крутящего, момента

...гибкой передачей.Известен способ измерения крутмента на валах, связанных гибкойзаключающийся в том, что измерянатяжения гибкого тела, пропоркрутящему моменту.Недостатком известного способаневысокая точность измерения вслноса нажимного ролика, контактидвижущимся гибким элементом и пго усилие на датчик.С целью повышения точностипредлагаемому способу измеряусилие сближения ведомого и веПредлагаемый способ заклюдующем. и измериваться для алах, свяльныи датчик монтируют на спорке, препятствующих сблио и ведущего валов, связанных ей. Измеряют радиальное усиведомого и ведущего валов исудят о крутящем моменте, одного вала на другой. Силоизмерите оттяжке или ра жению ведомог гибкой передач лие сближения по его величине передаваемом с ящего...

Номер патента: 313107

Опубликовано: 01.01.1971

Автор: Саранчук

МПК: G01L 5/10

Метки: натяженияленты, усилия

...в электрический сигнал.С целью повышения быстродействия устройства для измерения усилия ленты в предлагаемом устройстве упругий элемент выполнен в виде полого цилиндра из пьезоматериала, и устройство снабжено струнами, крепящими планку к упругому элементу, а также дополнительными пьезоэлементами, закрепленными на корпусе, соединенными струнами с планкой и возбуждающими механические колебания планки на частоте, на порядок превышающей измеряемую частоту процесса,На чертеже изображено предлагаемое устрой,ство.Устройство для измерения усилия натяжения ленты, например киноленты, содержит корпус 1 с направляющими роликами 2, установленными на кронштейне 3, измерительнку 4, соединенную струнами 5 с изьными и модулирующими упругими ами б...
