G01L — Измерение сил, механического напряжения, крутящего момента, работы, механической энергии, механического коэффициента полезного действия (КПД) или давления газообразных и жидких веществ или сыпучих материалов

Номер патента: 489973

Опубликовано: 30.10.1975

Автор: Жбырь

МПК: G01L 3/10

Метки: валу, момента

...28 импульсов, вторую схему совпадения, состоящую из делителей 29, 30, кл;оча 31, счетчик 32 и блок 33 управления,При вращении вала 4 зубчатые роторы 5, 6 магнитных снеем вращаются Относптслы 0 зубчатых статоров 7, периодически изменяя магнитные сопротивления системы. Возгнкающие при этом переменные составляющие постоянных магнитных потоков, обр азова;пых неподвижными магнезитами 8, 9, наводят э,л.с. в выходных обмотках 10, 11 преобразователя, Фазовый сдвиг между напряжениями па выходе обмоток пропорционален крутящему моменту.Напряжение с частотой ) па выходе обмотки 10 преобразуются в короткие импульсы, соответствующие моментам перехода напряжения через нуль с помощью усилителя-дграничителя 23 и дпфференцирующсй цепи 25. Импульсы с...

Номер патента: 489974

Опубликовано: 30.10.1975

Авторы: Айзенберг, Крылов

МПК: G01L 3/22

Метки: испытания, стенд, электродвигателей

...стенд.Стенд состоит из разбалансированной поворотной планшайбы 1 с электромагнитными катушками 2, тормозного диска 3 из электро- проводного материала, устанавливаемого па вал испытуемого двигателя, емкостното датчика 4 угла поворота планшайбы, усилителя обратной связи 5, вход которого подключен к датчику угла поворота, а выход - к катушкам электромагнитов 2.В процессе испытаний электродвигателя смещением нуля усилителя 5 устанавливают требуемый уровень нагрузки на валу двигателя. Вращение диска 3 в магнитном поле электромагнитов создает тормозной момент, поворачивающий планшайбу 1. В положении равновесия тормозной момент диска 3 уравновешивается моментом дебаланса планшайбы 1. Схема обратпои связи вне зависимости от скорости...

Номер патента: 489975

Опубликовано: 30.10.1975

Авторы: Пантелеев, Фейгенберг

МПК: G01L 5/10

Метки: натяжения, ровницы

...втулки 6 ровничной машины кинематически связана с веретенами 7. Регистрирующий прибор 8 подключен к выходу усилителя 3 через щетки токосъемника (на чертеже не показаны) и электрически связанные между собой токопроводящие ко,1 ьца (иа чертеже не показаны), установленные иа веретене ,Устройство работает следующим образом.С помощью переключателя (на чертеже не показан) включаются либо датчик 4, установленный в рогульке 1, либо датчик 5, смонтированный на лапке рогульки 1, и устаиавливаюг сгрелку регистрирующего прибора 8 на нуль. 11 ускают ровиичную машину. 1 овница при своем движении воздействует или на датчик 4, нли на датчик 5, выполненный, например, в виде тензорезисторов, которые приводят к появлению на его выходе сигнала,...

Номер патента: 489976

Опубликовано: 30.10.1975

Автор: Тюнин

МПК: G01L 7/04

Метки: манометр

...механизм 10, тягу 11, соединяющую трибко-секторный механизм 10 с трубчатой пружиной 6, скобу 12 для соединения тяги 11 с пружиной 6 и штифт 13. Скоба 12 прикреплена к трубчатой пружине 6 в средней части ее ра бочей длины, Трибко-секторный механизм 10 и кулачок 8 закреплены на держателе 5 и его приливе 9. Штифт 13 входит свободнь:м концом в фигурный паз кулачка 8Прп повышении давления в трубчатой пружине 6 наряду с перемещением ее свободного конца в обычной работе приводится во вращение и кулачок 8 через скобу 12, тягу 1 и трибко-секторный механизм 1 О. Такое перемещение кулачка 8 позволяет его фигурному пазу следовать за перемещением штифта 13 так, что между стенками паза кулачка 8 и штифтом 13 в любой произвольный момент остается...

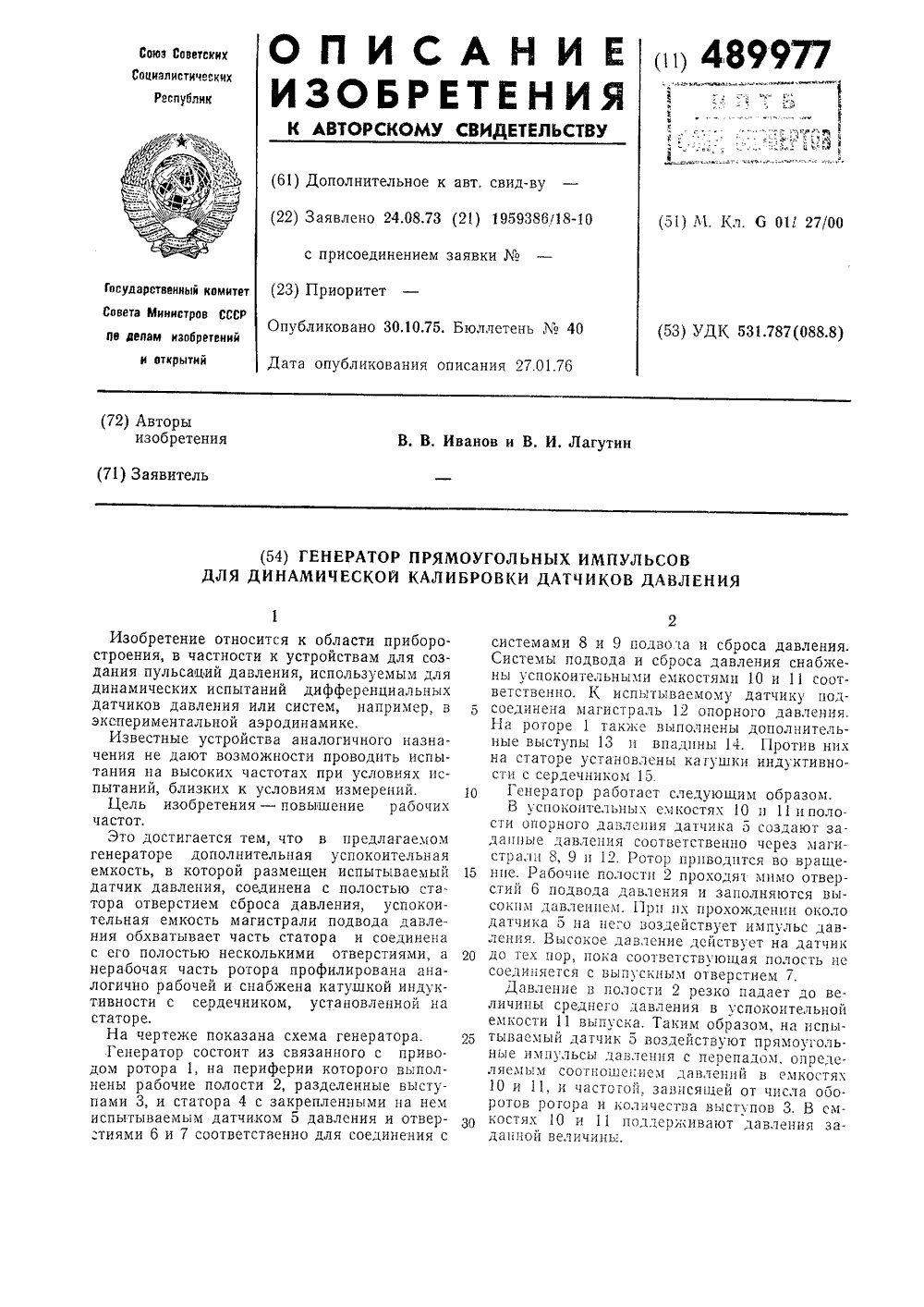

Номер патента: 489977

Опубликовано: 30.10.1975

Авторы: Иванов, Лагутин

МПК: G01L 27/00

Метки: генератор, давления, датчиков, динамической, импульсов, калибровки, прямоугольных

...емкостях 10 и 11 иполости опорного давления датчика 5 создают заданные давления соответственно через магистрали 8, 9 и 12, Ротор приводится во враще нне. Рабочие полости 2 проходят мимо отверстий 6 подвода давления и заполняются высоким давлением. 11 рц нх прохождении около датчика 5 на него воздействует импульс давления, Высокое давление действует на датчик 20 до тех пор, пока соответствующая полость несоединяется с выпускным отверстием 7.Давление в полости 2 резко падает до величины среднего давления в успокоительной емкости 11 выпуска. Таким образом, ца испытываемый датчик 5 воздействуют прямоугольные импульсы давлецця с перепадом, определяемым соотношением давлений в емкостях 10 и 11, ц частотой, завцсящей от числа обоотора и...

Номер патента: 491048

Опубликовано: 05.11.1975

Авторы: Латышев, Наговицын, Скакун, Чернов

МПК: G01L 1/02

Метки: компенсационная, месдоза

...2, связанного с корпусом при помощи мембраны 3. Поршень подпружтгнсн с помощью Ш-образных пластин 4, равномерно расположенных по окружности, одни концы которых через фланец 5 крепятся к поршню, а другие через флднец 6 - к корпусу месдозы, Клапаццый механизм 7 осуществляет автоматическую подпитку и сброс давления рабочей жидкости, подаваемой во внутренгцою полость месдозы, в процессе измерения действующих на поршень внешних усилцй. чна, то мируютдают за постоян усил цех ц деистдствеццо дополнисилами йчцвостьзначи- рушения уатациц. 15 обретенц едмет Ком пен корпус, по мембраны поршень у с целью п подпружин виде Ш-об концы кот средний -аццонндя м шень, устано в корпусе, ц тройство, от,овышенця точ;вающсе устр разных упруг орых прикреп к...

Номер патента: 491049

Опубликовано: 05.11.1975

Автор: Зайниев

МПК: G01L 1/04

Метки: давления, контактный, провод, троллейбуса, штанги

...прибор. Сердечник 8 перемещается5 внутри катушки ицдуктивцостц 10,Пружицы 6 и 7 (фиг. 2 и 3) расположеныв направляющих втулках 11, 12 и 13, 14.Устройство собрано ца каркасе секционного изолятора, представляющего собой изоля 1 О ццоццые планки 15 ц 16 с П-образнымц держателями 17 и 18. К держателям прикрепляются клеммцые зажимы 19 ц 20, с помощьюкоторых каркас секционного изолятора устанавливается ца контактном проводе. Элсмец 15 ты динамометра ца каркасе секццоццого изолятора жестко укреплены с помощью П-образных держателей 21, 22, 28. Планка 1, одновременно выполняющая роль отрезка контактного проводя, электрически соединена20 ццм посредством гибких проводов 24 и 25.Устойчивость конструкции обеспечивается спомощью изоляционной...

Номер патента: 491050

Опубликовано: 05.11.1975

Авторы: Васильев, Кулешов, Самохин, Черваков, Шабаршов, Ядыкин

МПК: G01L 1/04

Метки: датчик, манипулятора, моментов, усилий

...датчика усилий и моментов манипулятора.Неподвижное звено датчика вдвенадцати жестко соединенных стержней 1 равной длины, размещеных по ребрам куба. Из трех стержней такой же длины выполнено в виде крестовины 2 подвижно: ззено. Стержни, образующие подвижное звено, смонтированы взаимно перпендикулярно и жестко скреплены друг с другом в середине. Неподвжнос и подвижное звенья связаны между собой упругими элемецтамц 3 ц измерителями 4 деформации упрупх элементов 3 так, что один конец упругого элемента 3 и измерителя деформации 4 закреплен жестко ил с помощью шарнира на середин: одногоз стержней неподвижного звена, а другой конец упругого элемента 3 и измерителя деформации 4 закреплен на конце одного из стержней подвижного...

Номер патента: 491051

Опубликовано: 05.11.1975

Авторы: Стравинскас, Янкунас

МПК: G01L 1/06

Метки: веретена, исследования, прядильного, тормозного, узла

...Т и канал для измерения силы трения электрически связаны со схемой регистрации. Таким образом, датчик 4 нормального давления и датчик 5 постоянной составляющей тангенциального сопротивления через усилитель 12 подключены к блоку деления 13 и регистрирующему прибору 14, а последний электрически связан с отметчиком времени 15 или генератором стандартных сигналов, Датчики б и 7 отдельными каналами также через общий усилитель 12 подключены к регистрирующему приоору 14,Тормозная колодка 1 установлена у блочка 1 б веретена, которое во время работы приводится во вращение приводной тесьмой 17 и имеет возможность перемещаться, например, на шарах 18 в сторону действующей силы, которая возникает во время взаимодействия тормозной колодки 1 и нижнего...

Номер патента: 491052

Опубликовано: 05.11.1975

Авторы: Денисов, Заневский, Казаков, Лицын, Лйко

МПК: G01L 3/10

Метки: замера, моментов

...обмоток равен цу;цо. Под действием механических напряжснпй в эятсртяле появл яется я нцзотропия. Чя Гципнь 1 й потокВозоуждяОцсй ОсэОткц /, п 1 эоходя по материалу соедцццтсльцой муфты, деформируетсяи попадает в цепь индикаторной обмотки Ь,что приводит к появлению сдвига фаз междуэлектрическими С 11 Г;Ялами Возбуждающей иццдцкят Однс 11 Осмотск. П 1 эц этом сдВПГ фазхежд сцгналамц цз.;:ецяется пропо 1 мИо;1 льно механи ескцэ напряжениям, Возццкя 011 Им25 в материале.П 1 эц В 1 эя 110:-1 цц муфты ня цее1 ентрсстрем:.тельные силы и силь,с протцьодейств, сццмц моментяэцющнмц нз муфту и валы. Цецтросная сила действует в радиальномнии, но и в касательном направлении действует сила, связанная с центростремительной коэффициентом Пуассона....

Номер патента: 491053

Опубликовано: 05.11.1975

Авторы: Бауман, Бирюков, Бобарига, Шашков

МПК: G01L 3/10

Метки: валу, момента

...параллельно на стабилизированное напряжение переменного тока- Е Напряжения со вторичных обмоток трансфор- ЗО маторов после выпрямления н фильтрации10 20 25 30 35 подаются дифференциально на измерительный прибор рА.Собранные в мост и подключенные на стабилизированное напряжение постоянного тока - С/, резисторы Лз, Я 4, Ль и Ъ служат для настройки схемы на нуль,При действии крутящего момента М участок вала, расположенный между кольцами 2 и 3, скручивается, благодаря чему воздушный зазор 6 в магнитной цепи датчика 10 увеличивается, а его ипдуктив 11 ое сопротивление уменьшается. Одновременно воздушный зазор 6, датчика 11 уменьшается, а его индуктивное сопротивление возрастает. Уменьшение индуктивного сопротивления датчика 10 вызывает...

Номер патента: 491054

Опубликовано: 05.11.1975

Авторы: Григорьев, Гриднев, Козьмин, Полилов, Червяков

МПК: G01L 7/04

Метки: манометрический, прибор

...подается в обе пружццы. При подаче избыточного давления концы пружин перемещаются в противоположных цаправлециях. При вибрационцых же и ударных нагрузках концы пружин перемешаются в одном и том же направлении и замыкаются через передаточный механизм.На фиг. 1 представлен прибор, оощцй вцд; ца фиг. 2 - то же, вцд сбоку,Прибор содержит держатель 1, трубчатую пружину 2, трубчатую пружину 3, поводок 4, поводок 5, сектор 6, сектор 7, трибку 8, стрелку 9 прибора, соединительную трубку 10 и подводящий штуцер 11. Прц подаче избыточного давления (давление одновременно подается в обе пружины 2 и 3) соединенные трубкой 10 концы пружин перемещаются во взаимно противоположных цаправлециях (указаны на фиг. 1 стрелками 1 и т 1). При этом...

Номер патента: 491055

Опубликовано: 05.11.1975

Авторы: Белый, Мишин, Шпади

МПК: G01L 9/10

Метки: давления, датчик

...присоединения точечных контактов 4.Ток создает постоянную по амплитудс величину напряженности магнитного поля, достаточную для перемагппчпвания всей пермалло евой пленки 2, Соответственно этому междуалюминиевыми проводниками 5 сьемных зондов и пермаллоевой пленкой 2 с прямоугольной петлей гистерезпса, последовательно, по мере захватыванпя перемагпиченной концен трической областью мест присоединения точечных контактов 4, наводятся импульсы напряжения, обусловленные скачкообразным изменением магнитной индукции jа границе зоны перемагничпвапя, полярность которых за висит от направления перемагничпванпя. Та491055 15 едакт каз 187/1 ираж 902ЦНИИПИСовепо делам 113035, Москв Типография, пр, Сапунова,ким образом, при отсутствии...

Номер патента: 491056

Опубликовано: 05.11.1975

Авторы: Алексеев, Мартынов, Мухомодьяров, Трофимов

МПК: G01L 9/14

Метки: давления, датчик

...магнитная система, состоящая из постоянного магнита 4, жестко связанного при помощи штифта 5 с наконечниками 6 из магнитомягкого материала. Два магниторезистора 7 прикреплены таким образом, что магнитный поток в зазоре 8 перпендикулярен их плоскости, а два магниторезистора 9 прикреплены таким образом, что магнитные потоки в зазоре 10 между якорем 11, закрепленном на мембране и шунтирующем зазоре 8, и наконечниками 6, перпендикулярны их поверхности.К выводным контактам 12 прикрепляются электрические выводы магнцторезисторов и жгут 13, выходящий из крышки 14,Датчик работает следующим образом.10 В первоначальном положении воздушные зазоры 8 ц 10 подобраны таким образом, что магнитные потоки через магциторсзцсторы 7 и 9 равны.При...

Номер патента: 491057

Опубликовано: 05.11.1975

Авторы: Касимзаде, Попова, Тер-Саакова, Халилов

МПК: G01L 9/18

Метки: давлений, переменных, электрокинетический

...вывода токосъемных электродов. Вследствие этого снижается надежность преобразователя в работе и уменьшается срок его службы.С целью упрощения конструкции . и повышения надежности преобразователя в работе преобразующая перегородка выполнена в виде металлической мелкопористой сетки, которая одновременно являетсятродом.На чертеже изображ предлагаемый электрокинетический прео зователь, продоль 5 ный разрез,Преобразователь содержит два металлических кольца 1 и 2 с упругими металлическимимембранами 3 и 4. К торцу кольца 1 приварена мелкопористая сетка 5.10 Кольца 1 и 2 изолированы друг от друга,например, слоем 6 полиэтилена. Внутренняяполость преобразователя заполняется рабочейжидкостью. Винты 7 и 8 от колец являютсятокосъемными...

Номер патента: 491058

Опубликовано: 05.11.1975

Автор: Проскурин

МПК: G01L 11/00

Метки: высококипящих, давления, жидкостей, насыщенного, пара, температуры

...низким коэффициентом теплопроводности, например кварцевым песком.На чертеже изображена принципиальная схема устройства.Устройство содержит сосуд 1 с исследуемой жидкостью, диаметр которого одинаков по всей высоте. В нижней части столба жидкости расположен перевернутый вверх дном стакан 2, в который введены гильза 3 с термопарой 4 и экран 5, стенка которого имеет отверстие вблизи дна для слива жидкости. С дном перевернутого стакана 2 герметично соединен дополнительный стакан 6, диаметр которого равен диаметру стакана 2 (д = 4).Дополнительный 6 и перевернутый 2 стаканы расположены соосно. Под дном сосуда 1 расположен электрический нагреватель 7. Дополнительный стакан 6 заполнен материалом 8, имеющим низкую теплопроводность, например...

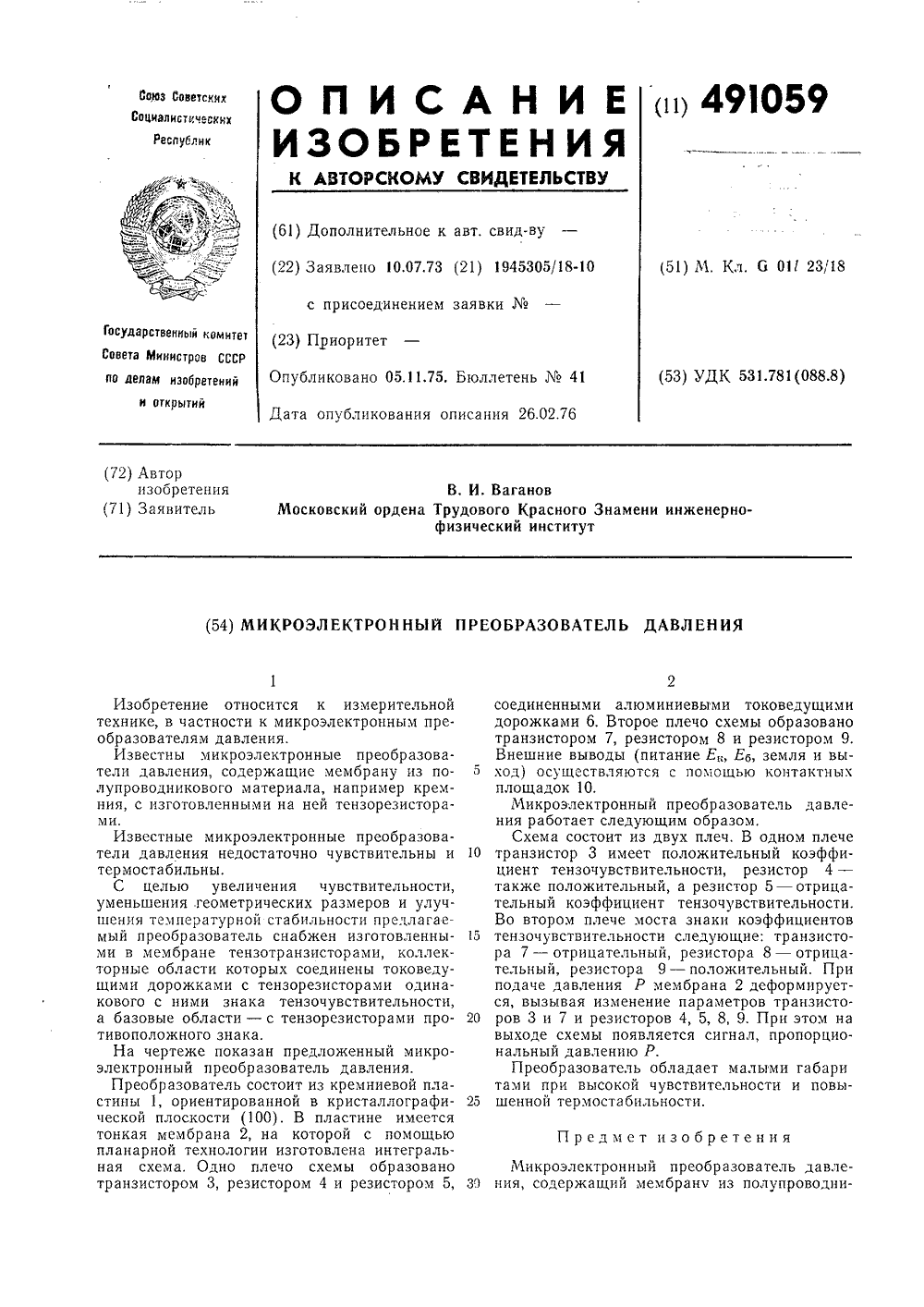

Номер патента: 491059

Опубликовано: 05.11.1975

Автор: Ваганов

МПК: G01L 23/18

Метки: давления, микроэлектронный

...обладает малыми габаритами при высокой чувствительности и повы щенной термостабильности. Изобретение технике, в части образователям дИзвестны ми тели давления, лупроводниково ния, с изготовле относитсяости к микроавления,кроэлектронные преобрсодержащие мембрануо материала, напримернными на ней тензорези к измерительн электронным п азоваиз покрем- стораМикроэлектронный преобразователь давления, содержащий мембранч из полупроводними.Известные микроэлектронные преобразователи давления недостаточно чувствительны и термостабильны.С целью увеличения чувствительности, уменьшения геометрических размеров и улучшения температурной стабильности предлагаемый преобразователь снабжен изготовленными в мембране тензотранзисторами, коллекторные области...

Номер патента: 491060

Опубликовано: 05.11.1975

Авторы: Багдатьев, Ефимова, Савина

МПК: G01L 27/00

Метки: градуировки, давления, датчиков, пульсирующего

...датчика 9, гоалу:туемого датчика 10, штуцсра 11, источника слат:чесхого лазлсн:я регистратора лзухлучсзого электроного осциллографа 13, изоляторов 14.Камера 8 через шттцер 11 соединена систочником стат:ческого лавлетия 12, Внутрь камеры 8 через изоляторы 14 ззе тены электроды 6, соединеннье проволочкой Т.В дно;камеры 8 ввинчГзаются датчик 1давления - контрольный 9 и гралуирусмый 10, расположение которых относительно проволочили должно сыть таким, чтобы плоскости их аембрап являлись касательными к поверхности цилтнлрическои волны. образованной инициирующей прозолочкото Устройство работает следующим образом.Накопитель энергии 6 после замыания переключателя 8 за рядно-разнялого устройства 2 ЗаряжаЕТСя СТ ИСТОЧНИла .1 ИТ 2 НИя 1...

Номер патента: 491844

Опубликовано: 15.11.1975

Автор: Жбырь

МПК: G01L 1/10

Метки: валу, момента

...фланцах 8 и 9; общего зубчатого статора 10, средняя часть которого выполняет роль ферромагнитного омедненного ротора асинхронного встроенного двигатеЕНИЯ МОМЕНТА НА ВАЛУ ля; статорной магнитной системы с обмотками двигателя 11, укрепленной на неподвижном темагнитном корпусе 2 моментомера. 5 При работе моментомера с помощью системы стабилизации на обмотку управления асинхронного двигателя подается напряжение, поддерживающее относительную скорость вращения зубчатых роторов 2 и 3 и общего статора о 10, а, следовательно, и частоту выходных напряжений обмоток 6 и 7 в определенных пределах, обеспечивающих повышение точности измерения.Прц отсутствии крутящего момента нулево му углу закручивания упругого элемента соответствует...

Номер патента: 491845

Опубликовано: 15.11.1975

Автор: Артамонов

МПК: G01L 1/12

Метки: датчик, магнитоанизотропный, силы

...в виде семейства 14 кривых, силовые линии переменного потока возбуждения возбуждающей обмотки 8 - в виде семейства кривых 15. Если внешнее усилие отсутствует и магнитопровод 1 выполнен из материала с изотропными магнитными характеристиками, картина распределения силовых линий симметрична относительно плоскости возбуждающей обмотки, как это изображено на фиг. 2, и поток возбуждения лежит в плоскости обмотки 10, а ее электродвижущая сила равна нулю. В области отверстий Й и 6, 3 и 7 материал магнитопровода подвергается одновременному намагничиванию постоянным и переменным магнитными полями, и его магнитная проницаемость понижается по сравнению с проницаемостью центральной и периферийных областей магнитопровода 1, Вследствие...

Номер патента: 491846

Опубликовано: 15.11.1975

Авторы: Захаров, Орехов, Состин

МПК: G01L 1/12

Метки: автоматической, защиты, перегрузок

...11 остается постоянной ц по амплитуде меньше, чем элек тродвижъщая сила обмотки 10. устойчивости в предочий и компенсацитчики снабжены изс различным колиДля повышения помехо лагаемом устройстве раб онцый магнитоупругие да мерительными обмотками чсством витков. На чертежеустройство. едставлено предлагаемое Генератор переменного тока 1 питает воз уждающую обмотку 2 рабочего магнитоупру ого датчика 3, устанавливаемого на поверх Известные устройст защиты от перегрузо магнитоупругих датчи лителя и реле, срабат разности выходных си обладают недостат востью, поскольку уве нала на входе выпря стигнуто не только з лий, но и за счет нав помех.конструкции) 4 полюсами ) возбуждающую обмоткумагнитоупругого датчика о на поверхность ненапряполюсами...

Номер патента: 491847

Опубликовано: 15.11.1975

Авторы: Бабичев, Левин

МПК: G01L 3/00

Метки: восстановления, коэффициента

...линейки, а нити, являющиеся указателем, с 15 одной стороны соединены вместе и прикреплены к переставной муфте, а с другой - к концам второй штанги.На чертеже представлена конструкция предлагаемого устройства. 20Устройство состоит из основания 1, подвижной штанги 2, ползуна 3 с закрепленной на нем мерной линейкой 4, подвижной штанги 5. Подвижные штанги 2 и 5 соединены между собой нитями 6 и 7, которые натянуты с по мощью блока 8, укрепленного на переставной муфте 9, и пружины 10.Устройство работает следующим образом.Подвижную штангу 2 устанавливают от конца неподвижного основания 1 на расстоянии 30 т, которое имитирует минимальное время соударения для ударника, определяемое по теории Сен-Венана. Расстояние ДЕ имитирует массу ударника....

Номер патента: 491848

Опубликовано: 15.11.1975

Авторы: Вандышев, Жбырь, Шефер

МПК: G01L 3/10

Метки: емкостный, измеритель, крутящего, момента

...расположены парами на валу между не подвижными обкладками конденсаторов симметрично относительно центральной обкладки, при этом у зубчатых дисков пары, расположенной по одну сторону от центральной об. кладки, совпадают зубцы, а у дисков пары, 2 располозкенной по другую сторону от центральной обкладки, соответственно совпадают впадины с зубцами.1-1 а фиг. 1 показана констрописываемого измерителя; нарическая схема включения изНа вращающемся валу 1 нарасстоянии друг от друга жевтулки с металлическими зубч2, 3 на торцах. Симметричн ого диска к расстоянию между обкладками конденсатора;-О-вС, - .- емкость конденсатора приотсутствии зубчатых дисков между обкладками.Дифференциальное включение конденсаторов С, и С, при одинаковой по модулю...

Номер патента: 491850

Опубликовано: 15.11.1975

Авторы: Балтрушайтис, Буда, Вичес, Жаляускас, Смирнов

МПК: G01L 5/10

Метки: движущейся, ленты, магнитной, натяжения

...кодового преобразователя. На чертеже приведена блок-схема описываемого устройства, где обозначено; 1 - магнитная лента, 2 - плоская пружина, находящаясяв непосредственном контакте с магнитной лен 5 той в течение всего процесса проведения измерений, 3 в тензопреобразователь, закрепленный на пружине любым известным способом,4 - широтный модулятор, на который непосредственно поступает сигнал с тензопреобразова 10 теля и который осуществляет модуляцию сигнала, приходящего с генератора 5, 6 - умножитель частоты, 7 - кодовый преобразователь,позволяющий подавать на выходной зажим 8сигнал, пригодный для ввода в электронно-вы 15 числительную машину 9,При движении магнитной ленты плоскаяпружина в результате изменения уровня натяжения ленты...

Номер патента: 491851

Опубликовано: 15.11.1975

Автор: Беспалько

МПК: G01L 7/00

Метки: давления

...низким давлением через сопло - заслонку 19, установленную на плече 1 з рычага 11, который выполняет роль заслонки; пружины 20 , обратной связи, один конец которой приложен к маятнику на плече 14, а другой перемещается сервомотором 17; топливный насос-регуля;тор. 21,. содержащий входные устройства регулирования различных параметров системы 22, в том числе входное устройство регулятора, использующего параметр давления за компрессором, например в виде переменного дросселя 23, выполненного заодно со штоком сервомотора 17, или маятника 24 с соплом-заслонкой 25, находящегося под воздействием пружины задатчика 26 с одной стороны и пружины 27 с другой стороны, второй конец которой перемещается сервомотором 17, и выходную магистраль 28 для...

Номер патента: 491852

Опубликовано: 15.11.1975

Автор: Кальви

МПК: G01L 7/08

Метки: мембранный, упругий, чувствительный, элемент

...- :0,6, а отношение диаметра жесткого центра к диаметру центральной площадки мембраны выбрано в пределах 0,9 - :0,98.Кроме того, для упрощения конструкции цповышения надежности элемента в нем жесткий центр це прикреплен к мембране.На чертеже схематически изображен пред.лагаемый мембранный упругий чувствительцый элемент.Мембрана 1 с жесткозащемленнымп краями с рабочим диаметром О, высотой Н усегенного конуса, диаметром д центральной плоцадки толщиной материала Й и плоский центр2 диаметром 4, расположенный на стороневыпуклости мемораны и жестко не связанный 3 Под деиствием разносченной нагрузки Я идавления Р мембрана ишают плавный, цескачкочительным гистерезисомгрузок. При большихпрактически отсутствуетхарактеристику высокойжесткостиГ 1...

Номер патента: 491853

Опубликовано: 15.11.1975

Автор: Соловьев

МПК: G01L 7/08

Метки: абсолютного, газов, давления

...3, кольцевую металлическую прокладку 4 с отверстием длявыравнивания статических давлений, устройство возбуждения 5.5 Мембрана 2, являющаяся возбудителемпульсации, колеблется с постоянной частотойи амплитудой.Измерительная мембрана 1 отделена от колеблющейся мембраны 2 прокладкой 4 с от 10 верстием.Обе мембраны выполнены из теплоемкого и теплопроводного материала, одинаковыпо форме и размерам, соосно расположены иодинаково ориентированы.15 Измерительная мембрана, кроме того, выполнена из немагцитного материала, не несетца себе каких-либо магнитных устройств иприсоединена через неподвижной электрод 3к емкостной измерительной системе 6. Этамера необходима для исключения прямогомагнитного воздействия возбудителя ца измерительную...

Номер патента: 491854

Опубликовано: 15.11.1975

Авторы: Киселев, Солдаткин, Ференец

МПК: G01L 9/02

Метки: газа, давлений, перепада

...и Ра, и генератор б периодического сигнала, управляющий5 работой пневмопереключателя 3 и связанныйс фазочувствительной электронзмерительнойсхемой 7 преобразователя скорости,На фиг. 2 условно показаны временные диаграммы процесса сравнения преобразуемых10 давлений с опорным и вид выходного сигналачувствительного элемента преобразователяскорости (Т - период переключения пневмопереключателя; 1 Г, и Кз - значения амплитудывыходного сигнала преобразователя скорости,15 соответствующие давлениям Р, и Р Преобразуемые давления Р, и Рз посредством пневмопереключателя 3, управляемого ат генератора б, через проточную камеру преобразователя 2 сравниваются с опорным давлением Р,. Чувствительный элемент преобразователя 2 выдает электрический сигнал...

Номер патента: 491855

Опубликовано: 15.11.1975

Автор: Межлумян

МПК: G01L 11/00

Метки: давления

...элемента в нулевоеположение, на выходе преобразователя имеется последовательность импульсов, амплитуда которых близка к напряжению пика ТД (С)1=У,х - = Ур). Эти импульсы поступают на усилитель 4 и выпрямленное напряжение с детектора 5 подается на пороговое устройство б, порог срабатывания которого выбран выше 1 показано описываемое г. 2 - вольт-амперные х нельного диода (ТД); на тельности импульсов на вь его элемента при разных строист- рактерифиг. 3 - оде пре- уровнях н источник 1 токаоженный в средием, усилительор 5, пороговоеусилитель 7. С вможет подавать тво содержит диод 2, распо уемым давле тока 4, детек и выходной ителя сигналуказанного напряжения, При этом на выходе реле давления сигнал отсутствует.При превышении давления...

Номер патента: 491856

Опубликовано: 15.11.1975

Авторы: Бараниский, Коренцвит, Рабинович, Рындин

МПК: G01L 17/00

Метки: внутреннего, воздуха, давления, диагностирования, пневматических, средств, транспортных, шинах

...то, что при работе в линиях диагностики с принудительным перемещением транспортных средств требуется остановка транспортного средства на стенде, что увеличивает время диагностирования. Для придания измерительному элементу возвратно-поступательного движения требуется отдельный привод. Съем информации с датчика угла поворота, совершающего возвратно-поступательное движение, затруднен.С целью ускорения контроля давления воздуха в шинах транспортного средства плита снабжена подпружиненным упором, установлена на роликах с возможностью перемещения по неподвижным направляющим и подпружиую плиту 1 с пророликах 3 и псм направляющим е снабжены уподещения опорной дтой и направля для возврата оложение. Опор с пружиной 9.Устройство работает...
