Магнитоупругий преобразователь для измерений усилий
Номер патента: 184751
Опубликовано: 01.01.1966
Авторы: Аллмена, Иностранец, Иностранна
МПК: G01L 1/12
Метки: измерений, магнитоупругий, усилий
...9 Р и 11 Р противолежащихсекторов соединены последовательно и подключены через реактор И к источнику переменного тока 14. Вторичные обмотки 95 и П 5,соединенные встречно, подключены к измерительному прибору 1 б,40Изменение индуктивностей на фиг. 3 регистрируется по мостовой схеме, у которой двасмежных активных плеча образованы обмотками 9 и 11, а вторые два плеча - вторичнойобмоткой питающего трансформатора 1 б, со 45средним выводом 17, позволяющим производить установку нуля путем изменения точкиего присоединения.В схеме по фиг. 4 изменение индуктивностирегистрируется прибором, включенным в диагональ индуктивного моста, образованного обмотками двух противолежащих секторов сер.дечника. При этом обмотки каждого из секторов расположены в...
Включения дифманометров
Номер патента: 185095
Опубликовано: 01.01.1966
Авторы: Гафанович, Диденко, Ковалев
МПК: G01L 19/06
Метки: включения, дифманометров
...с двумя затворными элементами, приводимыми в действие ку лачковым распределительным механизмом. В известных устройствах для включения или отключения дифманометров, гарантирующих чувствительный элемент от случайной односторонней перегрузки, в момент включения возникает переток среды из положительной импульсной линии в отрицательную,Предложенное устройство отличается тем, что полости положительного и отрицательно. го давлений в корпусе включателя разделены и снабжены мембранами с укрепленными на них затворными элементами, которые приводятся в действие кулачковым распределительным механизмом, Такая конструкция позволяет исключить переток среды в момент вклю. чения или отключения дифманометра,На чертеже изображена схема описываемого...
Прибор для испытания глинистых грунтов пенетрацией и вращательным срезом
Номер патента: 185098
Опубликовано: 01.01.1966
Авторы: Ленинградска, Разоренов, Эйзлер
МПК: E02D 1/00, G01L 1/08, G01L 3/04 ...
Метки: вращательным, глинистых, грунтов, испытания, пенетрацией, прибор, срезом
...18 с противовесом 19 и диском-подвеской 20 для загружения. Точность соприкосновения наконечника с поверхностью грунта, находящегося в сменной форме, достигается регулированием высоты кронштейна 8 с по мощью горизонтального колеса 21.Устройство передачи вращательного момента включает горизонтальный диск 2, к которому прикреплен стальной тросик 22 с противовесом 19 и диском-подвеской 20 для загруже.30 ния, перекинутый через два отводных Диска23, На горизонтальном диске по окружности нанесены деления через 0,5 угловых градуса. Для измерения угла поворота диска в процессе вращательного среза на оси 24 закреплена стрелка 2 б.Прибор снабжен комплектом гирь весом 100, 200, 500 и 1000 г. Диски-подвески могут быть заменены соответствующими...
Мессдоза для измерения усилий
Номер патента: 185519
Опубликовано: 01.01.1966
Авторы: Всесоюзный, Конструкторско, Самылин, Усенко, Шкуренко
МПК: B21B 38/00, G01L 1/22
...служат для настройки на заданный размер прокатываемых труб или прутков и могут перемещаться в горизонтальном направлении при помощи устройства 4. Горизонтальное перемещение клиньев вызывает поступательное перемещение опорных планок, которые воздействуют на цапфы роликов, В очаге деформации ролики, катящиеся по откалибровапным опорным планкам, образуют круглый калибр переменного сечения, площадь которого регулируется устройством 4 при настройке клети. Прн прокатке труб в центре калибра вдоль оси прокатки устанавливается оправка, удерживаемая стержнем.На оправке происходит обжатие стенки трубы,Мессдоза 5 устанавливается на место клина (или всех клиньев), так как ее габариты соответствуют габаритным размерам клиньев роликового стана...
Прибор для измерения натяжения клиновых ремней
Номер патента: 185520
Опубликовано: 01.01.1966
Метки: клиновых, натяжения, прибор, ремней
...усилия на нажимную шайбу, тарированную пружину и шкалу нагрузок, позволяют измерить усилие натяжения только для одного ремня, а потом рассчитать общее усилие по аналитическим формулам.Предлагаемый прибор отличается от известных тем, что он снабжен закрепляемым на приводе стаканом, внутри которого установлены нажимная шайба с пружиной, выполненным качающимся относительно оси, перпендикулярной оси стакана. Это позволяет обеспечить измерение общего натяжения ремней всего привода.На фиг. 1 изображен привод клиновых ремней с закрепленным на нем описываемым прибором; на фиг, 2 - прибор (увеличенный масштаб) .На приводе клиновых ремней 1 закреплен описываемый прибор, содержащий натяжную скобу 2, установленную на конструкции т, и стакан 4 с...
Хничккдн bgt; amp; . b.: ihutlka
Номер патента: 185521
Опубликовано: 01.01.1966
Авторы: Белоглазов, Максимов
МПК: G01L 7/18

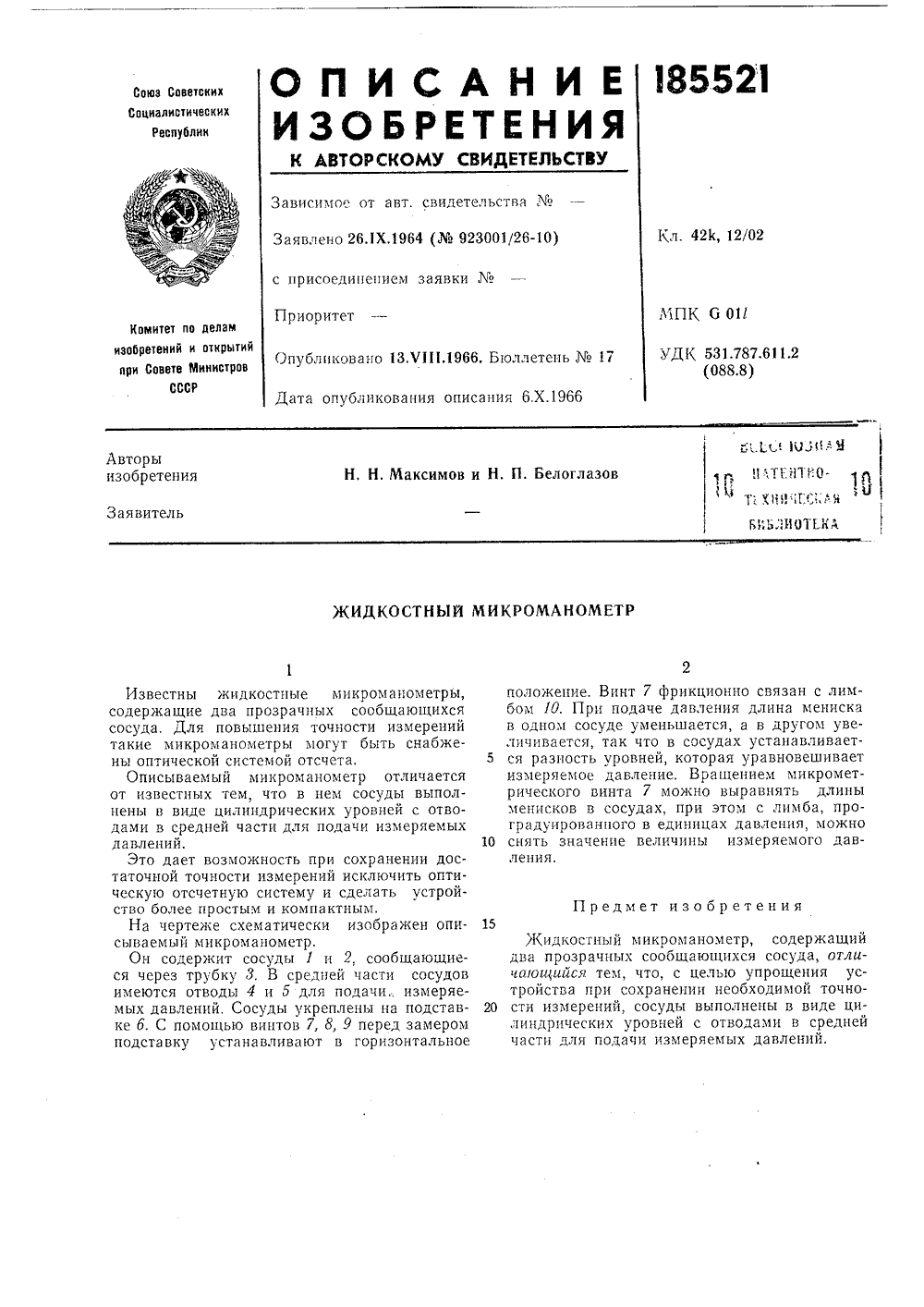

...сосуды выполнены в виде цилиндрических уровней с отводами в средней части для подачи измеряемых давлений,Известны жидкостные микроманометры, содержащие два прозрачных сообщающихся сосуда, Для повышения точности измерений такие микроманометры могут быть снабжены оптической системой отсчета.Описываемый микроманометр отличается от известных тем, что в нем сосуды выполнены в виде цилиндрических уровней с отводами в средней части для подачи измеряемых давлений.Это дает возможность при сохранении достаточной точности измерений исключить оптическую отсчетную систему и сделать устройство более простым и компактным,На чертеже схематически изображен описываемый микроманометр.Он содержит сосуды 1 и 2, сообщающиеся через трубку 3. В...
Проволока для чувствительных элементов тензодатчиков
Номер патента: 185528
Опубликовано: 01.01.1966
Авторы: Агароник, Гассель, Гелета, Горкина, Горшков, Клокова, Орлова, Семенова, Степанова, Центральный
МПК: C21D 9/52, G01B 7/16, G01L 9/04 ...
Метки: проволока, тензодатчиков, чувствительных, элементов
...тем, что в ее состав введены ванадийв количестве 2,5 - 3,5% и рений до 5%. Остальные компоненты взяты в следующем процентном соотношении: хром 21 - 22,5; алюминий 4,5 - 5,5; молибден до 5, железо - остальное. Предварительный отжиг проволоки произведен в окиси алюминия в следующем режимепри температуре 400 С в течение 6 час и охлаждении с печью, затем при температуре550 С в течение 2 час и охлаждении с печью,и далее при температуре 400 С в течение 6 часи охлаждении с печью,Это позволяет повысить рабочие температуры при измерении статических деформаций иувеличить стабильность характеристик тензодатчиков.Проволока имеет удовлетворительные измерительные характеристики чувствительности иползучести в области температур от комнатной до 550...
185817
Номер патента: 185817
Опубликовано: 01.01.1966
МПК: E21D 21/00, G01L 7/00
Метки: 185817
...крепи и снабжена по периферии опорными элементами в виде башмаков, контактирующих с породами, окружающими выработку, посредством распорных стоек. Кроме того, записывающие приборы укреплены на внутренней стороне рамы. Такое выполнение устройства позволяет получить более точные данные независимо от окружающих горных пород.На чертеже изображена схема устройства.Устройство содержит раму 1, которая закреплена в выработке с помощью распорной штанговой крепи 2, Анкерная крепь укрепляется в окружающих выработку породах за пределами зоны влияния горной выработки.На раме монтируются по периметру выработки опорные элементы (башмаки) 3, которые контактируют с породами, окружающими выработку, Опорные элементы посредством распорных стоек 4...
186165
Номер патента: 186165
Опубликовано: 01.01.1966
МПК: B63H 25/08, G01L 3/20, G01M 17/06 ...
Метки: 186165
...фальшбаллер 5, На фальшбаллере закреплено лекало 6, очерчен.ног по профилю, соответствующему закону изменения крутящего момента. Полости цилинд ра сообщаются с большим масляным баком 7через две пары разнонаправленных невозвратньх клапанов 8. Один из ктапанов каждой полости сообщается с баком 7 через трубопровод 9, а другой - через трубопровод 10 и ре гулируемый предохранительный клапан 11, напружину которого воздействует толкатель 12 с роликами.При вращении вала 3 лекало 6 через толкатель 12 воздействует на пружину предохрани тельного клапана 11, изменяя давление жидкости, а следовательно, и крутящий момент на фальшбаллере. При этом жидкость из полости выдавливается в направлении вращения через соответствующий невозвратный клапан и наст...
Гидравлический тензометр
Номер патента: 186175
Опубликовано: 01.01.1966
МПК: G01B 13/24, G01L 7/06
Метки: гидравлический, тензометр
...рабочеи 17 закрыты колпачкамольшого диаметра.формации производят с е изображена принципиаллического тензометра. На чертесхема гидра едую щи сиально располо рикрепленными нижней 8 мета ют внутреннюю ез отверстие в вкамеру помещ ц 4, Отверстие ая зажимается ры сообщаются пелей 7 и 8, ко ами.9 внешней к ой трубкой 10 женных сильфона к их бортиками члическими крыш А и внешнюю Б ерхней крышке во ают цилиндриче закрывается проб маленькой крыш с атмосферой прт орые перекрыв а внутреннюю ка бкой 5 и крыш заполняют жид няется через от ышке. меру,0 кой б,костьюкрыть Зафиксировав нисков жидкости ниппели, образец кой, При этом си кость вытесняетс Для того чтобы деформации обра ча нагру льфон в ма опред зца, н амеры соединен с манометрическо Два коак...
Машина для испытания подшипников скольжения из пластмасс
Номер патента: 186181
Опубликовано: 01.01.1966
Автор: Истомин
МПК: G01L 3/00, G01M 13/04
Метки: испытания, пластмасс, подшипников, скольжения
...состоящего из плунжерной гильзы 4 с двумя плунжерами б и б. Полость в гильзе между плунжерами заполняется маслом через отверстие, закрытое винтом 7, При завинчивании винта 8 перемещается нижний плунжер б, а возникающее в масле гидростатическое давление передается вЕрхнему плунжеру б и дальше через промежуточную деталь 9 - испытуемой паре трения,Полость, заполняемая маслом, соединеманометром 10, показывающим величину ления в масле и соответственно величину щего давления, которое передается испь 5 мой паре. Ыомент трения, развиваемый в испытуемойпаре трения при приложении к ней давленияи при вращении вала, стремится повернутьО испытательную головку, но повороту препятствует закрепленная на головке тонкая гибкая проволока (на...
Устройство для измерения напряжений
Номер патента: 186187
Опубликовано: 01.01.1966
Авторы: Новопольский, Треть
Метки: напряжений
...(вдоль оси У) предназначена балочка 2, которая представляет собой единичную балочку прямоугольного сечения, заделанную жестко в кольцевую 5 обойму 9. Усилие на балочку 2 передаетсячерез шаровидную опору 5, зафиксированную в центре фигурной пружины с помощью сепаратора.Устройство в сборе устанавливается в опор ной плите и жестко закрепляется в ней с помощью фланца 6. Зазор между измерительным стержнем и отверстием в плите 4 составляет около 0,02 диаметра стержня,Жесткость балочки 2 намного больше же сткости фигурной пружины. Благодаря этомунормальные напряжения, действующие вдоль оси У, воспринимаются балочкой 2. Касательные напряжения, действующие вдоль асей Х и Л, воспринимаются только балочками 20 фигурной пружины 1.Устройство...
Электромеханический преобразователь сигналов
Номер патента: 186296
Опубликовано: 01.01.1966
Авторы: Селиванов, Семенов, Сосульников, Турбин, Угрюмев, Швер
МПК: G01L 15/00
Метки: сигналов, электромеханический
...создаваемый постоянным магнитом 1, проходит по полюсным яаконечникам 2 с регулировочными винтами 3через рабочий зазор и наконечник якоря 4.15 При равенстве сил, действующих на наконечник якоря с обеих сторон, последний находится в равновесном нейтральном положении и изгибающий момент упругого элемента5 равен нулю,20 При подаче сигнала (тока) в катушку 6той или иной полярности управляющий магнитный поток, нарушает равенство сил, чтопр водит к появлению результирующей силысоответственного направления, и подвижная25 система (фиг. 2) за счет изгиба упругогоэлемента Б отклонится, заняв новое равоовесное положение, определяемое равенствомрезультирующей магнитной силы и силыпротиводействующей упругому элементу б.30 Жестко связанная с...
187366
Номер патента: 187366
Опубликовано: 01.01.1966
Метки: 187366
...элемента предусматривается циркуляция воды постоянной температуры. Вода подается через трубку 12 внутрь стяжного болта 4, оттуда через отверстие - в полость цилиндра; вытекание воды происходит через трубку 13. Для компенсации высокоэластичной деформации при измерениях в предлагаемых весах используется явление ползучести тензодатчика. Для искусственного увеличения ползу- чести между тензодатчиком 7 и основным материалом 14 находится промежуточный жесткий элемент 15, взаимодействие которого с клеем обеспечивает необходимую величину ползучести. В качестве жесткого элемента используется бронзовая сетка толщиной 0,05 мм, а в качестве первичных преобразователей деформаций чувствительных элеменЗаказ 3447/6 Тираж 2175 Формат...
Компенсационный дифференциальный манометр
Номер патента: 187367
Опубликовано: 01.01.1966
Авторы: Гафанович, Диде, Ковалев
МПК: G01L 13/02, G01L 7/14
Метки: дифференциальный, компенсационный, манометр
...из сплошной накладки 3 и ободка 4, соединен с полым плунжером 5 дифференциально-трансформаторного датчика б и рычагом 7, Струна 8, укрепленная в рамке 9 с рычагом 10, является измерительной пружиной, работающей на скручивание, и осью подвижной системы прибора, так как к ее средней части приварен верхний конец рычага 7. Дифманометр содержит электронный усилитель 11 и серводвигатель 12.Нижний конец рычага 7 соединен с жестким центром мембраны посредством одного фиксирующего винта И и трех установочных 14.Под действием измеряемой разности давлений перемещается, закручивая струну 8, мембрана 2 с рычагом 7 и плунжером 5 трансформаторного датчика б. Вырабатываемый сигнал поступает на электронный усилитель 11 и управляет серводвигателем...
Прибор для определения напряжений в бетонных конструкциях
Номер патента: 187372
Опубликовано: 01.01.1966
Авторы: Ехпич, Чилингаришвили
МПК: G01L 1/02
Метки: бетонных, конструкциях, напряжений, прибор
...передачи для всего диапазона испытаний постоянен. ы для определения напряконструкциях с корпусом рмы, торцовые стенки ковыполнены гибкими.ибор отличается тем, что и выполнены в виде жестая стенка - в виде гофризащитпым слоем из элана его наружной поверхт надежность прибора. ражен разрез прибора. Подвижные торцовые стенки 1 цилиндрического корпуса представляют собой жесткие стальные диски. Боковая стенка корпуса выполнена в виде гофрированного кольца 2 с защитным слоем 3 из эластичного материала на его наружной поверхности. В качестве такого материала может быть использована вулканизированная резина. Боковая стенка корпуса заключена в стальное кольцо 4. В центре одного из дисков имеется отверстие с патрубком 5 для присоединения...
Измерительное устройство для пневматических (гидравлических) регуляторов
Номер патента: 187421
Опубликовано: 01.01.1966
Авторы: Рысаков, Сорокин, Черный
Метки: гидравлических, измерительное, пневматических, регуляторов
...чувствительность из устройства,Предмет изобрете Измерительн ских (гидравли щее измерител со скобой, изм рычаг, отличаю щения чувстви игла одним ко поверхность ск рычаг. Предложенное устройство отличается от известных тем, что для увеличения чувствительносги в нем измерительная игла одним концом опирается на внутреннюю поверхность скобы, а другим - на двуплечий рычаг.Схема устройства приведена на чертеже.Устройство содержит измерительные силь- фоны , 2, силовой шток 3 со скобой 4, измерительную иглу б и рычаг б.В камеры измерительных сильфонови 2 1 подаются соответственно сравниваемые давления. При возникновении ошибки рассогласования перемещается шток со скобой и измерительная игла, которая перемещает рычаг б, управляющий...
Устройство для получения напряжения, пропорционального давлению
Номер патента: 187560
Опубликовано: 01.01.1966
МПК: F15B 5/00, G01L 9/10, G01L 9/14 ...
Метки: давлению, пропорционального
...отношению двух днем якорь снабжен анероидным чным элементом,апряжения, одержащее й датчикагнитопроеском чувичающееся жения, проавлении, в увствитель. тчика соединены ления Р 1 чувствиВ ряде систем автоматического контроля и управления для измерения числа М и скорости самолета используются датчики напряжения, пропорционального отношению двух давлейий. Однако такие устройства содержат много электронных, электромеханических и механических элементов, понижающих надежность работы и имеющих большие габариты, вес и стоимость, а в ряде случаев недостаточную чувствительность из-за наличия люфтов и трения.Предложенное устройство свободно от указанных недостатков.На чертеже изображена принципиальная схема устройства.Оно состоит из...
Дифференциальный манометр
Номер патента: 188051
Опубликовано: 01.01.1966
Авторы: Ваинштейн, Изобрстепип, Куртин, Юровский
МПК: G01L 13/02
Метки: дифференциальный, манометр

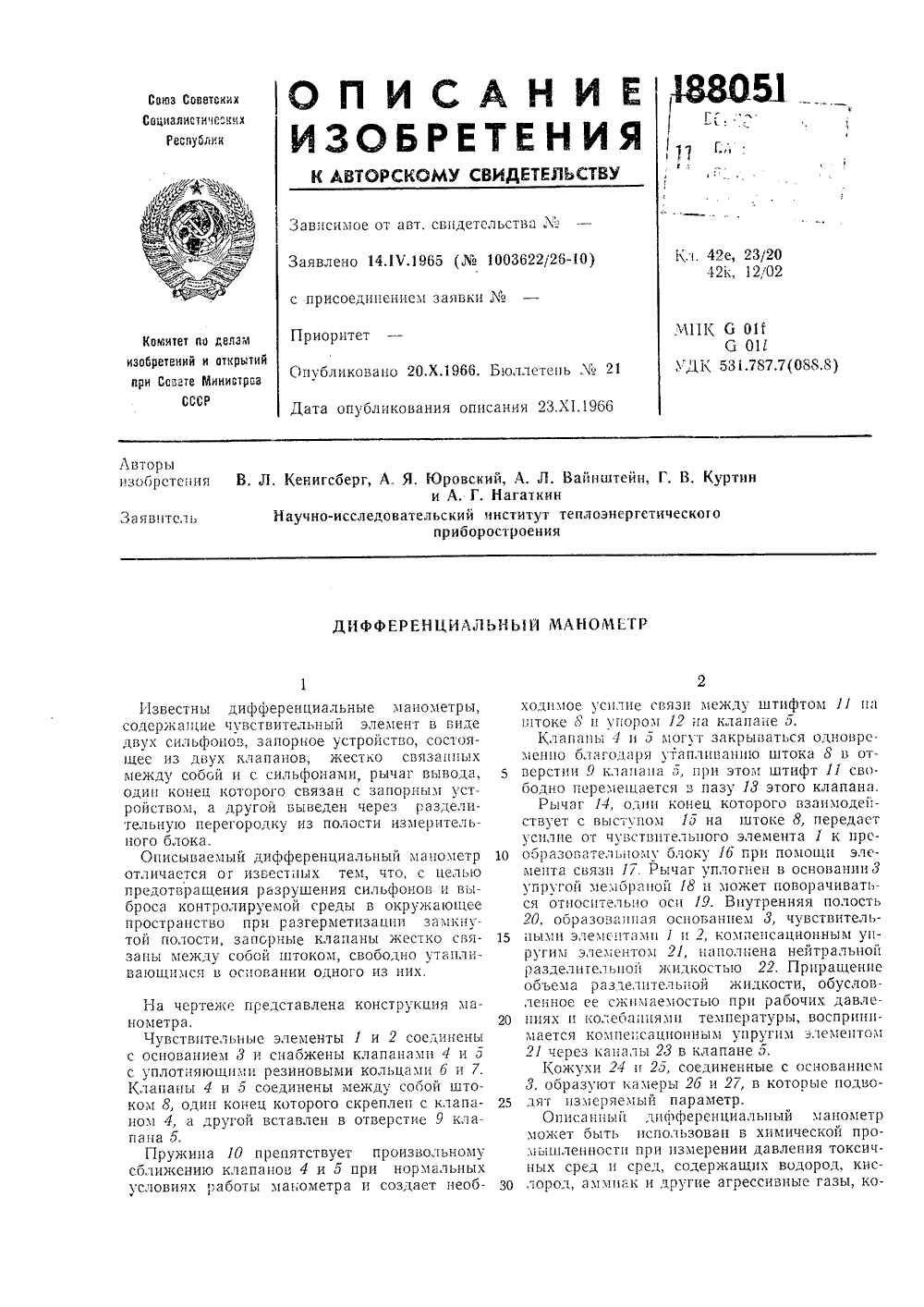

...10 препятствуетсближению клапанов 4 и 5условиях работы манометра ходцмое ус 1 ше связи между штифтом 11 ца штоке 8 и упором 12 на клапане 5.Клапаны 4 ц 5 могут закрываться одновременно благодт 1 р 11 утаплцвацшо штока 8 в отверстии 9 клапана 5, при этом штифт 11 свободно перемещается в пазу 13 этого клапана,Рычаг 14, од 1 гн конец которого взаимодействует с выступом 15 на штоке 8, передает усилие от чувствительного элемента 1 к преп ооразовательцому блоку 1 б прц помощи элемента связи т. Рычаг уплотнен в осцованцн 3 упругой ме:1 брацой 18 и может поворачиваться относцтель 1 ю осц 19. Внутренняя полость 20, образованная основанием 3, чувствнтель ными элемсцтамци 2, компенсационным упругим элементом 21, наполнена нейтральной...
Устройство для измерения консистенции пульпы и перепадов давления в пульповоде
Номер патента: 188075
Опубликовано: 01.01.1966
МПК: G01L 13/00
Метки: давления, консистенции, перепадов, пульповоде, пульпы
...опцса СТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ И ПЕРЕПАДОВ ДАВЛЕН Известные устроиства для измереция коцсистецции пульпы и перепадов давления в пульповоде, включающие присоедицеццые к нему два параллельных трубопровода с постояш 1 ыми гидравлическими сопротцвлештями и соедипительцый патрубок с дифферецциальцым манометром, це обеспечивают достаточно высокой степени точности измерения.В предлагаемом устройстве, с целью повышеция точности измерения, ца одном из параллельцых трубопроводов установлено до. полцительцое сопротивление, соединенное посредством автоматической следящей схемы с дифференциальным манометром.На чертеже схематично показано описывасмое устройство. Оно включает два параллельных трубопровода 1 с постоянными гидравлическими...
Способ определения радиальных бризантных действий взрыва заряда электродетонатора
Номер патента: 188076
Опубликовано: 01.01.1966
Автор: Федоров
МПК: G01L 5/14
Метки: бризантных, взрыва, действий, заряда, радиальных, электродетонатора
...пластин; на фиг. 2 - пластина в двух проекциях. 20На гильзу 1 электродетонатора надевают стальные шайбы (пластины) 2 толщиной в 1,0 л. Нарукный диаметр шайбы - около 30 ь, а внутренний равен внешнему диаметру гильзы. Благодаря бортикам по окружцо сти каждой пластины между шайбами остается зазор 1,6 ял. Количество надеваемых шайб зависит от высоты заряда.При подрыве электродетонатора радиальные силы взрыва действуют на стальные шай бы, расширяя их внутренние отверстия. Величина расширения тем больше, чем сильнее взрыв, причем величина деформации пластинки, установленной цз каком-либо участке детонатора будет зависеть от мощности детошцци ца этоъ у астке. Таким ооразом, зцз 5 местоположение пластинки ца электродетоцаторе и размеры...
Измеритель отношения давлений
Номер патента: 188077
Опубликовано: 01.01.1966
Автор: Паршин
МПК: G01L 13/02
Метки: давлений, измеритель, отношения
...активного сопротивления Я, отношение величины которого к частоте питающего напряжения составляет не менее 0,4 ол/гтрк и с которого снимается выходной электрический сигнал в виде переменногонапряжения Г/,Расчетным путем получена следующая линейная зависимость амплитуды Ь напряжения, снимаемого с сопротивления Р, от);Иа, 4356,15) Тираж 2120 т 1)ор)а". Б) "., Е)т);,)3, Г)Б) и ц ГИ 21 пт)ь ", По:Ииоие1111111111 И 1 холЕпет; Ио делал И.Г)оон 5, поГкрп Еп ИЕИ (:пнете Миниотроп Г:ГГРМоскиГент,), пр. (.ероип, и. 4 ипо а 1р, (.,Иуноиа, и. 2 11)ЕГл 1 гтУДы Г,) Н 1 па 10 ШСГО НЯПР 51 жсц 1151 цотнсц)ения цнлуктц 13 ностей Л ц 1.Е: Где 13 - Бзе)цмна) Пн Яу ктивность пс 1)30 Йвторой цепец;1, - соост 13 ення 51 индуктивность пер 30 Йцепи.151...
Устройство для измерения давления
Номер патента: 188078
Опубликовано: 01.01.1966
Автор: Вадиков
МПК: G01L 7/18
Метки: давления
...жидкостного манометра 2 с закрытой чашкой, наполненногожидкостью с меньшим удельным весом, чем 2ртуть, например дибутилфталатом, соединенных между собой трубкой 3.Когда устройство подсоединяют к исследуемой среде при вакуумных измерениях, воздух одновременно отсасывается через трубку 24 из левого колена 13.образного манометра 1,чашки и измерительного колена чашечногоманометра 2.По мере роста разрежения уровень ртутив левом колене 15-образного манометра под нимается, а уровень жидкости в колене ц чашке манометра 2 остается неизменным.Производя отсчеты по 13-образному манометру, определяют величину разрежения Н млт рт. ст.Когда уровень ртути в левом колене 13-образного манометра 1 станет выше нижнего обреза трубки 4, образовавшийся...
Устройство для измерения разности
Номер патента: 188079
Опубликовано: 01.01.1966
Авторы: Гудима, Поваров, Сураев
МПК: G01L 13/04
Метки: разности
...предщать вскипание питательной воды инасосов,На чертеже схематически изооражено Описываемое устройство, содержащее мем. бранный лифманометр 1 с дистанционной перелачей показаний, вторичный прибор 2, свяЗянный с мяномет 1)ом контрольны.1 Наое,ех д, ГриехНик статического давления 4, полсоелиненный импульсной линией 5 к плюсозой камере дифкЯнометря 1, термооаллон б с капилляром 7, подсоединенный к минусовой камере дифхянометра.Приемник статического лавления 4 и термобаллон б устанавливают во всасывающем трубопроводе 8 перел питательным насосом 9, подающим волу в напорный трубопровод 10.При изменении температуры питательной волы меняется давление ее насыщснных паров в трубопроводе 8 и в термобаллоне б, а следовательно, и давление в...
Преобразователь усилия упругих чувствительных
Номер патента: 188080
Опубликовано: 01.01.1966
Авторы: Делимбетов, Зимоха, Научно, Рыбаков
МПК: G01L 13/06, G01L 27/00
Метки: упругих, усилия, чувствительных
...первичные облотки, Ге и 11 т. - вторичные обмотки), то при его смещении из центрального положения относительно симметричных магнитопроводов на входе усилителя появляется сигнал разбаланса, который после усиления в виде постоянного токапротекает через обмотки обратной связи 11 1 Г и 111" одновременно поступая на контрольный прпоор и внешнюю нагрузку 8. Оомотки обратной связи И"0.с, И" и Ю;", включены таким образом, чтобы магнитный поток от тока, протекающего по обмотке Г увеличивал магнитный поток, создаваемый током, текущим по облтотке 1 Г а магнитный поток от тока, протекающего по обмотке У уменьшал магнитный188080 поток, создаваемь 5 Й оом Обг 55 откг й 5с .с. Усилие обратной связи создает момент обратной связи М , , вокруг опоры,...
Компрессионный манометр
Номер патента: 188081
Опубликовано: 01.01.1966
Автор: Гольдфельд
МПК: G01L 21/02
Метки: компрессионный, манометр
...части манометра.Чтобы опустить уровень масла, винт 9 вра щают в обратном направлении.Для измерения описываемым манометромскорости натекаиия при вакуумных испытаниях на герметичность во время откачки воздуха из сосуда 7 кран 5 открывают, а уро вень масла устанавливают по риске 1. Воздух из сосуда 7 откачивают форвакуумным насосом 12 до вакуума 1 - 2 леле рт. ст., который измеряется Г 1-образным вакуумметром И, установленным па троинике 14.20 Достигнув необходимого вакуума, поднимают уровень масла до риски 11 (перекрыв трубку 3), перекрывают краи 15 и начинают Отсчег интервала времени иатекания.Перекрыв трубку 3, берут из сосуда 7 пер вую пробу воздуха (в начале интервала времени иатекания). Г 10 окончании этОГО интервала времени крап...
Прибор для измерения изменения давления газа
Номер патента: 188082
Опубликовано: 01.01.1966
МПК: G01L 7/18
Метки: газа, давления, изменения, прибор
...с помощью трубки 21соединенной с трубками 14 и 16,Прибор помещен в кожух 23 с прозрачнойстенкой для наблюдения за показаниями мерных трубок и прикреплен к столу с тремя регулцровочных 1 ц вццтах 1 и - ножкамц 24,О Работает прибор следующим образом.К трубке 21 подсоединяется исследуемаяемкость 20. Полностью открывается кран 16 инесколько приоткрывается кран 22. Прц этомгаз из исследуемой емкости будет заполнять5 контрольный обьем до тех пор, пока давлениев исследуемой емкости и в контрольном объеме не выравцяется. Прц заполнении контрольного объема газом капля (жидкостный поршень) 19 под действием разности давлений бу 0 дет перемешаться вправо. Для того чтобы кап1г лю не выбросило из капЛлрной мерной трубки 16 в трубку Я нужно наклонить...
Пневмогидравлическая установка для испытания манометрических приборов на циклическуюнагрузку
Номер патента: 188083
Опубликовано: 01.01.1966
Авторы: Даишев, Сабиров, Средств, Хайруллин, Центральное
МПК: G01L 27/00
Метки: испытания, манометрических, пневмогидравлическая, приборов, циклическуюнагрузку
...б до необходимого давлецця, периодически подается в меморацнуюголовку низкого давления 7. Плунжер низкогодавления 8, отбирая через обратный клапан 9рабочую жидкость цз бачка 10, нагнетает еечерез обратные клапаны 11 ц 12 в цилиндрплунжера высокого давления 13. Давлениенагнетания фиксируется ЭКМ.Когда давление за обратным клапаном 11будет соответствовать верхнему пределу ЭКМ,10 срабатывает реле Р, которое при этом:а) разрывает цепь блокировки реле Р 1, цооно еще продолжает удерживаться через НЗконтакты микропереключателя 14 и отпускает только после того как эти контакты разом 15 кнет зуб кулачкового диска 4. Двигатель Зостанавливается, причем золотник 5 находитсяв положении стравливания воздуха из мембранной головки низкого давления 7,б)...
Устройство для создания пульсаций давления
Номер патента: 188084
Опубликовано: 01.01.1966
МПК: G01L 27/00
Метки: давления, пульсаций, создания
...магистрали ус нов.чен редуктор 7, а на вЯгнстрали ороса давления - аналогичньш редуктор 8, поддерживающий заданное давление в выходной форкямере 9, Д,75 экономии расхода сжатого азя ь магистр;лях установлены электропнев мокляпаны 10. Давление в форкамсрах контро,шрустся визуально по манометрам 11. Для 1 зс лирови 51 фороы кривой пульсяции давления и рабочей камере сопротивление на входе и выходе из нее регулируется специяльны ми устройствами, например, выполненными ввиде игл 12, дросселирующих поток рабочего тела на входе 1 выходе раооей камеры 1 т,Игольчатые клапаны могут не только дросселировать поток пя ьходе и выходе рабочей 20 камеры, но н полностяо перекрывать его. Дляпредохранения ил от защемления их концы 14 подпружинены...
Устройство для создания одиночных импульсовдавления в
Номер патента: 188088
Опубликовано: 01.01.1966
Автор: Тишечкин
МПК: F15B 19/00, F15B 21/12, G01L 27/00 ...
Метки: импульсовдавления, одиночных, создания
...что пере- КРЫВИОИ КЛЯПЯИ ВЬ 1 ПОЛНЕН В ВИЛЕ ВДЛИКЯ, СО- ставленного из двух частей, связанныряповым механизмом, Одна из частей непосредственно или через передаточный механизм соединена с маховиком переменного момента :1 иерции, д другая снабжена отверстиями, разцесеишями по ее длине. Оси отверстий взаимно перпендикулярны, а 1 еометрическдя жорма и диаметры зависят от условий получения необходимой формы импульса.Ня 1 сртс 5 ке изооряжен 1 схс 1 я прел,ягдемого устройства.;5 стро 11 ство содержит кямер 5 1 сброся., 3;- лающу 1 о камеру 2 и рабочую 3, в которой создаются одиночные 11 мпульсы дявлеии 51. Камеры соединены каналами 4, перекрываемыми клапаном в виле валика, составленного из лвучастей 6 и 6, связанныраповым медиизмом 7. Чдсть 6...
