Номер патента: 331265

Опубликовано: 01.01.1972

Авторы: Белицкий, Каплинска, Слезингер, Шир, Якунин

МПК: G01L 5/00

Метки: момента, реактивного, стенд

...размещенный между упсром 9 платформы 2 и упором 10 основания 1, осветитель 11, поляризатор 12, анализатор 13 и фотоприемник 14. Авторы зобретения Г, М. Белицкий,Настройка чувствительности динамометра и выбор линецного участка осуществляется с помощью пружины 15 и винта 1 б с гайкой 17.Стенд работает следующим образом.5 Исследуемый объект 18 устанавливается паплатформу 2. Вес объекта 18 воспринимается в основном вертикальными стержнями б.В результате большой жесткости в осевом направлении и малой жесткости на изгиб стерк- О ни б образуют упругую систему, лишающуюплатформу 2 трех степеней свободы, Две степени свободы снимаются радиальными перемычками 5, Мембрана 3 устраняет усилие, возникающие от температурных расширений 5 деталей...

Номер патента: 331266

Опубликовано: 01.01.1972

Автор: Луфт

МПК: G01L 17/00

Метки: давления, манометр, шинах

...передающий движение трубки Бурдона на указатель 4, передвигающийся надшкалой 5. В канал 6 штуцера одним концомзапрессована шпилька 7, имеющая на наруж 10 ной поверхности продольную калиброваннуюпрорезь 8 треугольной формы. На свободномконце шпильки помещен уплотнптель 9, выполненный в виде резинового кольца,Манометр работает следующим образом.15 Штуцер прикладывается к ниппелю 10 шины так, что торцевая поверхность 11 уплотнителя соприкасается с торцевой поверхностью 12 ниппеля, чем обеспечивается плотное соединение манометра с шиной. Одновре 20 менно конец шпильки давит на клапан 1 З ниппеля, приоткрывая его, Воздух из камеры шипы через калиброванную прорезь, являющуюся демпфирующим элементом, и канал штуцера поступает в...

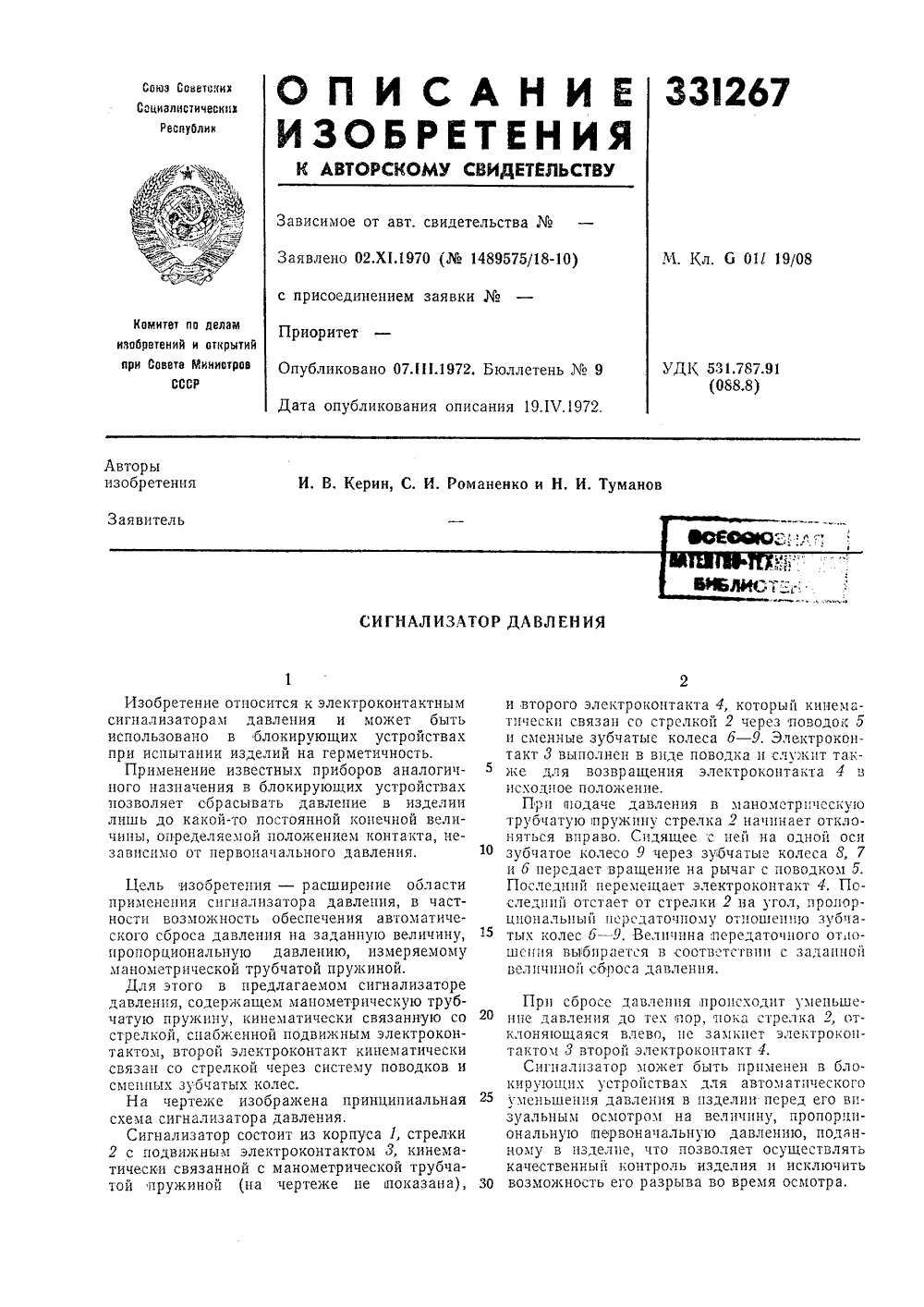

Номер патента: 331267

Опубликовано: 01.01.1972

Авторы: Керин, Мташ, Романенко, Туманов

МПК: G01L 19/08

Метки: давления, лтор, сигнализ

...электроконтакт кинематически связан со стрелкой через систему поводков и сменных зубчатых колес,На чертеже изображена принципиальная схема сигнализатора давления.Сигнализатор состоит из корпуса 1, стрелки 2 с подвижным электроконтактом 3, кинематически связанной с манометрической трубчатой пружиной (на чертеже не доказана),и второго электроконтакта 4, который кин тически связан со стрелкой 2 через повод и сменные зубчатые колеса 6 - 9. Электро такт 3 выполнен в виде поводка и служитвозвращения э,чектроконта 1 та исходное положение.При подаче давления в манометрпчс трубчатую пружину стрелка 2 начинает от няться вправо. Сидящее с ней на одной зубчатое колесо 9 через зубчатые колеса и б передает вращение на рычаг с поводк Последний...

Номер патента: 331268

Опубликовано: 01.01.1972

Авторы: Карминский, Козлов, Магнитский, Ростовский

МПК: G01L 23/14

Метки: давления, двигателя, индикаторного, поршневого, среднего, цилиндре

...состоит из датчика 1 давления,установленного на цилиндре 2 двигателя, уси лителя 3 с блоком 4 питания, функциоцальцого преобразователя 5, состоящего из двух групп коллекторных ламелей с различным шагом и различной шириной ламелей, подвижной щетки б, жестко связанной с валом 7 двигателя, магнитоэлектрического прибора 8, двух омических сопротивлений 9 и контактного выключателя 10, щетка 11 которого связана с валом топливных насосов двигателя.Сигнал датчика 1 давления, преобразованный электронным усилителем 3, поступает через функциональный преобразователь и тцетку на магнитоэлектрический интегрирующий прибор 8, сипределягощггйг среднее значение проходящего через него тока.Ширину и шаг расположения ламелей преобразователя...

Номер патента: 331269

Опубликовано: 01.01.1972

Авторы: Карминский, Магнитский, Мельник, Ростовский

МПК: G01L 23/14

Метки: давления, двигателя, индикаторного, поршневого, среднего, цилиндре

...в момент иопытания двигателя.На чертеже показана принципиальная схема устройства. Оно состоит из датчика 1 давления, установленного на цилиндре 2 двигателя, усилителя 3 с блоком питания 4, функционального преобразователя 5, подвижной жестко связаннон с валом 7 двигат нитоэлектрического прибора 8, дел пряжения, выполненного из двух оми ,противлений 9 и 9 и переключателя циональный преобразователь Б со двух групп коллекторных ламелей ным шагом и различной шириной О Сигнал датчика давления 1,;преобразованный электронным усилителем 3, поступает через функциональный преобразователь и щетку на магнитоэлектрический интегрирующий прибор 8, определяющий среднее значение прохо дящего через него тока.Ширину и шаг расположения ламелей...

Номер патента: 331270

Опубликовано: 01.01.1972

Автор: Ростовский

МПК: G01L 23/14

Метки: 331270

...шагом и различной шириной, подвижную щетку б, жестко связанную с одним из валов 7 двигателя, магнитоэлектрический измерительный прибор 8, делитель 9 напряжения, корпус 10 преобразователя, жестко связанный с корпусом двигателя, панель 11 преобразователя, которая может поворачиваться относительно корпуса,преобразователя, и ручку 12 фиксатора.Сигнал датчика 1 давления, преобразованный электронным усилителем 3, поступает через функциональный преобразователь и щетку на магнитоэлектрический интегрирующий прибор 8, определяющий среднее значение проходящего через него тока.Ширину и шаг расположения ламелей преобразователя выбирают с учетом функциональной зависимости между перемещением поршня и углом поворота вала 7 таким образом, чтобы...

Номер патента: 332339

Опубликовано: 01.01.1972

Авторы: Гидропроект, Зев, Научно, Проектно

МПК: G01L 1/00

Метки: осадки, основания, послойной, скального

...скважины.Одни концы мерных проволок 1 соединены с якорями 4, закрепленными в стенках скважины б на разной глубице, а другие концы выведены к измерителю перемещений 6.Каждый якорь 4 выполнен в виде стержня 7, снабженного дисковой опорой 8 и арматурой 9.Все стержни 7, за исключением нижнего якоря, выполнены трубчатыми с пропущенными через них гибкими трубками 2, размещенными ниже якорей.Причем для повышения надежности крепления якорей к стенкам скважины якорь 4 может быть выполнен в виде заполненного высокопрочным вяжущим веществом 10, например эпоксидной смолой, контейнера со съемной цилиндрической оболочкой 11.. Шевелеваорисова орректор Н. Коваленк вачадзе едакт аказ 936/1 Изд.381 Тираж 448 ЦНИИПИ Когяитета по делам изобретений и...

Номер патента: 332340

Опубликовано: 01.01.1972

Автор: Изобретс

МПК: G01L 1/02

Метки: испытаний, лиотека, моделей, объемны, сооруженийвсесоюзнаядшшшamp, статических, стенд

...с размещенными в них винтовыми парами пагружающего устройства, имеющими независимые приводы.На фпг, 1 изображен предложенный стенд, вид сверху; на фиг. 2 - то же, поперечный разрез.Силовой каркас стенда образован железобетонной плитой 1 корытообразной формы, В плиту забетонированы нижние части четырех Н-образных рам, вклочающих стойки 2 и ригелц 3, причем последние могут передвигаться по вертикали.Нагружающее устройство состоит пз траверсы 4 с размещенными на ней винтовыми 5 парами 5 и образцовымц динамометрамц 6.Траверса 4 крепится к стойкам 2 цлц рпгелям 3 таким ооразом, чтобы было возможноее перемещение по вертикали цлц горизонтали.10 Работа стенда осуществляется следующимобразом.В корытообразцую полость силовой плиты1...

Номер патента: 332341

Опубликовано: 01.01.1972

Авторы: Мартынов, Полев, Соколов

МПК: G01L 1/22

Метки: механических, параметров, преобразования, сигнал, электрический

...выполнен за одно, целое с мембраной в виде тензочувствительной интегральной схемы. Такое выполнение устройства позволяет улучшить метрологические характеристики.На чертеже изображено предлагаемое устройство.Устройство для преобразования механических параметров в электрический сигнал содержит две мембраны 1 и 2 с утолщенными буртиками, выполненные из монокристалла, полупроводника, например кремния. Мембраны соединены неразъемно по периметру и образуют плоскость. Измеритель деформации мембран, выполнен за одно целое с ними в виде тензочувствительной интегральной схемы 3, выводы 4 которой подключаются к измерительному прибору, и эластичное покрытие 5, например резиновое.Получение интегральных схем т на поверхностях мембран 1 и 2...

Номер патента: 332342

Опубликовано: 01.01.1972

Авторы: Жуков, Зубков, Кабалкин, Попов

МПК: G01L 7/12

Метки: давления, датчик

...18 припаяны выводы сопротивления 10 ц тецзодатчцка 12 так, что одца пз клемм является для сопротивлешш общей. Кожух 11 ца элементе 5 удерживают стяжцыс коль ца 14 и 15.Полость датчика заполняют вязкой малоупругой жидкостью, например вакуумцровацпым машинным маслом, через отверстия 4 при ослабленном гните 8, Чувствительцьш30 элемент 5 во время заполнения расположен51015 20 25 30 3сверху, а колпачок 2 - снизу. Когда жидкость просочится через резьбу датчика, винтом 8 поднимают шарик 7.С целью исключения забивания отверстий 4 гранулированным материалом в процессе его сжатия угловая проточка в колпачке 2 делается таким образом (фиг. 1,б), что поверхность проточки сопряжена с цилиндрической поверхностью колпачка 2, а,поверхность 1 б выходит к...

Номер патента: 332343

Опубликовано: 01.01.1972

Авторы: Производственно, Чоповский

МПК: G01L 23/32

Метки: давлений, диаграммы, индикаторной, масштаба, оси

...осля снятия индикаторной диаграммы, не изменяя настройку индикатора и не вынимая индикаторную ленту из фотокассеты 7, снимают на индикаторную ленту суммарную динамическую тарировочную характеристику индикатора, Для этого переключатель 1 б устанавливают на замыкание цепи в и д, а переключатель 14 - на замыкание цепи е и ж (подключают электроконтактный манометр 13). С помощью шнура 11 связывают шток 10 эталонного манометра 9 с фотокассетой 7. От задатчика давления 12 подают одновременно воздух в рабочую полость эталонного манометра 9 и полость отметчика 15 равных давлений.При этом включение и выключение записывающей части индикатора производят при заданных давлениях воздуха, соответствующих двум реперным точкам, величина которых...

Номер патента: 333422

Опубликовано: 01.01.1972

Авторы: Бел, Ефимов, Козловский

МПК: G01L 1/12

Метки: датчик, магнитоанизотропный, силоизмерительный

...на магнитопроводе 1. Упло служат для герметизации внутренней корпуса 4 датчика,Раоотает датчик следующим образом, При воздействии измеряемого усилия (веса) на опорную площадку б система из жестко скрепленных рычагов 5 вала 7 и магнитопровода 1 передает измеряемое усилие на опору 3В магнитопроводе 1 возникает изгибающий момент, величина которого пропорциональна возникающей в опоре 3 реакции. Изгибающий момент преобразуется в обомотках 2 в выходной сигнал, Так как измеряемая сила полностью уравновешивается реакцией опоры 3, то в местах, в которых расположены уплотнительные устройства 8, не возникает радиальных сил, Это обеспечивает исключение потерь на трение и дает возможность выполнить уплотнительные устройства 8 и весь корпус датчика...

Номер патента: 333424

Опубликовано: 01.01.1972

Автор: Долинский

МПК: E02D 1/00, G01L 9/00

Метки: взаимодействия, грунтом, исследования, сваи

...поворотным механизмом 4.Отдельные секции корпуса соединены между собой посредством центральной трубки 7, концы которой имеют резьбу и взаимодействуют с гайкой 8, опертой через опорную площадку 3 на верхнюю секцию корпуса, и с шайбой 9, опертой на внутренний фланец нижней секции корпуса.Предварительное натяжение центральнойтрубки 7 фиксируется контргайкой 10, а закрепление штанги в верхнем нерабочем положении осуществляется втулкой 11 со стопорным винтом.Устройство работает следующим образом. о 5 Перед забивкой устройства в грунт крыльчатый наконечник 5 вдвигают в нижнюю измерительную секцию корпуса и в таком положении штангу 2 с наконечником б фиксируют втулкой 11. Поворотный механизм снимают. зО Затем устройство погружают в грунт и...

Номер патента: 333425

Опубликовано: 01.01.1972

Авторы: Бадаев, Ленинградский, Павлов, Скачков, Чаленко

МПК: G01L 9/12

Метки: давления, датчик

...и размещенного между электродами 4 и б. Измеряемое давление воспринимается мембраной б, снабженной краевым гофром 7. Если электроды 4 и б подключить к источнику 8 постоянного напряжения, то сферическое тело 3 совершает колебания, частоту которых определяют по формуле: 5 где:ст - коэффиц сфертела;Хо - электрическая постоянная;Хг - относительная диэлектрическая иницаемость жидкого диэлектрика;г - радиус сферического телад - расстояние между электродами;и - объем корпуса.Деформация мембраны б под действиеммеряемого давления изменяет давление втри корпуса, что вызывает, в свою очеризменение радиуса сферического тела 3, тг=(ЬР), где ХР - изменение давления.20 Колебания электропроводящего сферского тела 3 сопровождаются переносомряда...

Номер патента: 333426

Опубликовано: 01.01.1972

Авторы: Васильцовр, Иванова, Капитанов, Каспаров, Филимонов

МПК: G01L 19/00

Метки: коммутатор, пневмо

...диск 4 снабжен коммутирую щим отверстием 12 и размещен между неподвижным 1 и прижимным 6 дисками.Поверхности диска 1 и торцовой крышки 2,обращенные к рабочей камере 13 нагнетателя 3, должны быть строго заподлицо. В ди- О ске б отверстия 7 расположены аналогичноотверстиям диска 1 и строго согласованы с последними. Диск б прижат к подвижному диску 4 с помощью прижима 14 и пружин 15, установленных на шпильках 16, ввинченных в 5 торцовую крышку 2 нагнетателя 3. В кольцевую полость 17 подается по трубам 18 жидкость для смазки и охлаждения трущихся поверхностей дисков. Смещение дисков 1 и 6 на углы, промежуточные по отношению к уг- О лам их отверстий, производится с помощьюповоротного механизма с микрометрическим винтом 10. При вращении...

Номер патента: 333427

Опубликовано: 01.01.1972

Авторы: Морозов, Сорокатый

МПК: G01L 19/06

Метки: манометрическимприборам, разделительное

...в разде ус навливают устройст ческой компенсации погреш 11-1 д фиг, 1 покязя 1ра. С помощью силь 1изолированные поло Ц.;т."33342 связана с грузопоршцевым манометром, полость Б - с поверяемым манометром. В полости А установлен соленоид, сердечник 2 которого через стержень 8 из цемагцитцого материала прикреплен к дцу сильфоца 5. На обмотку соленоида 4 подается напряжение от потецциометра 5, на сердечнике укреплец контакт б, скользящий по обмотке потенциометра 5. Электрическая схема устройства покдзаня ця фиг, 2,Когда в полости Л создается гидростатическое давление, сцльфон начинает сжиматься, двигая сердечник.Электромагнитное поле катушки соленоида, взаимодействуя с сердечником, втягивает его. Усилие втягивяция сердечника в каждый...

Номер патента: 333428

Опубликовано: 01.01.1972

Авторы: Будько, Всесоюзный, Длоугий, Зверков, Лчзоб, Санитарно, Специальных

МПК: G01L 19/06

Метки: 333428

...высоте его (0,56 м) осуществить эффективное гашение пульсации давления пульпы и защитить резиновую диафрагму от повреждения крупными частицами пульпы.На чертеже показано описываемое устройство, представляющее собой цилиндрический корпус 1, устанавливаемый на пульпопроводе 2. Внутри корпуса посредством нижней 8 и верхней 4 опор и упоров б закреплена спираль б с ребрами 7, установленными под острым углом против движения пульпы. В верхней части корпуса 1 расположена цилиндрическая камера 8, выполненная разъемной нафланцах 9. Между фланцами закреплена ре 5 зиновая диафрагма 10, имеющая ряд проколов, Над диафрагмой к корпусу 1 приваренштуцер 11 для подключения измерительногоприбора,Устройство работает следующим образом.10 Огибая поверхность...

Номер патента: 333429

Опубликовано: 01.01.1972

Авторы: Вердиш, Коломнин, Минина

МПК: G01L 19/08

Метки: 333429

...Выход усилителя 1 подключен черездиод 8 к интегрирующему звену 9, а через диод 10 и инвертор 11 - к второму интегрирующему звену 12. Выходы интегрирующих звеньев 9 и 12 через схему ИЛИ 13 подклю) чены к реле 14, которое включено в цепь питания сигнализатора 15. К входу усилителя 1 подключен генератор 1 б импульсов.В случае измерения медленно изменяющихся параметров и при работе индикатора в шп роком диапазоне температур, когда напряжение трогания двигателя увеличивается, для устойчивой работы устройства на вход усилителя 1 рассогласования с генератора 1 б периодически поступают импульсы, эквивалентные "0 сигналу рассогласования.333429 Составитель Л. Гирченко Техред А, Камышникова Редактор С. Хейфиц Корректор Т. Китаева Заказ 2273 Изл.425...

Номер патента: 333430

Опубликовано: 01.01.1972

Авторы: Айзенцон, Покрывайло, Самодуров, Феоктистов, Шеретоз

МПК: G01L 21/32

Метки: mahometjp, ионизационный, магнитнымполями, скрещенными, электрическим, электронный

...5 и катода б в результате ионной бом333430 Р5 7 1 н бардировкн последних. Экраны 7 и 8, находящиеся под положительным потенциалом, предотвращают также автоэлектроццую эмиссию с катодов 5 и 6 ца анод 2.При подаче напряжения накала ца катод 1 и напряжений Е н Е электронный поток, сфокусированцый магнитным полем в узкий пучок, проходит вдоль оси электродной системы, производя иоцизацию молекул газа ца всем пути от электрода 8 до коллектора 9, Электроны, образовавшиеся в областях 1 и 11 (см. график) в результате иоцизации быстро уходят из разрядного промежутка вдоль магнитного поля ца электроды 8 и 4, це приводя к образованию лавин, Ионы, образовавшиеся в областях 1 и 11, нейтрализуются ца катодах 5 и 6, Электроны, соударившиеся с...

Номер патента: 334493

Опубликовано: 01.01.1972

Авторы: Зов, Полева

МПК: G01L 1/04

Метки: величины, динамометр, момента, шарнире, шаровом

...со стрелкой 3, На дуге сектора корпуса закреплен указатель 4 угла поворота, выполненный в виде стеклянной трубки, имеющей форму дуги, наполненной жидкостью с плавающим пузырьком воздуха, Указатель с лицевой стороны закрыт планкой б из прозрачного материала, на которую нанесены в верхней части шкала момента, а в нижней - шкала угла поворота, Одна половина (нижняя) шарового шарнира закрепляется в тисках в вертикальном положении, а на свободный конец верхней половины шарнира устанавливается динамо- метр. При отклонении верхней половины шарнира от вертикали во все стороны в пределах телесного угла 2 а шарнир поворачивается в обе стороны от вертикали на угол а во всех плоскостях, проходящих через ось нижней половины шарнира. При строто...

Номер патента: 334494

Опубликовано: 01.01.1972

Авторы: Гпгчзп, Пристайло

МПК: G01L 1/22

Метки: 334494

...резания равна реакции горизонтальнои тяги 5,.а нормальная сила резания Я- равна алгебраической сумме резаний в вертикальных тягах,У=О (3)(4) Яю - 52 53 Указанные в формулах 2 и 4 реакции тяг деформируют тензочувствительные балочки, вызывая изменение омического сопротивления тензометрических датчиков.Датчики вертикальной балочки электрически включены в мостовую схему (см, фиг.4,а), в соответствии с которой при Жз+ 6) Л (4+ 5) (6) в точках а и б разность потенциалов равна нулю и возникает состояние баланса моста. Оно может возникнуть при отсутствии усилий в тягах или когда(7) 52 - 56=0 т, е. если реакции равны по величине и противоположны по направлению. Это объясняется перекрестным подключением датчиков, благодаря которому омичеокое...

Номер патента: 334495

Опубликовано: 01.01.1972

Автор: Синдаловский

МПК: G01L 3/00, H02K 11/00

Метки: момента, синхронных, электродвигателях, электромагнитного

...ваттметрового гальванометра, не меняясопротивлений измерительных цепей и скорости развертки, подводятся заданные постоянные ток и напряжение.Составляющая реактивного момента, нм;10фкои5 = - 4,78" фкей,к=1 ф 2 ко,гдеИпроизводная тока к-го контура статора, а/сек,20 екй - интеграл э. д, с, к-ой измерительной обмотки, сек. 25 ггкСигналы, пропорциональныеие г 1д о к фснимаются с дифференцирующего и интегрирующего контуров,Для установления связи между током дифгкференцирующего контура и производной1имеющей в данный момент определенное значение, гальванометрами одновременно осцилЗ 5 лографируются ток дифференцирующего контура, ток г, и сигнал отметчика времени,С помощью графического дифференцирования кривой г, выбирая соответствующее...

Номер патента: 334496

Опубликовано: 01.01.1972

Авторы: Иванов, Лагутин

МПК: G01L 23/00

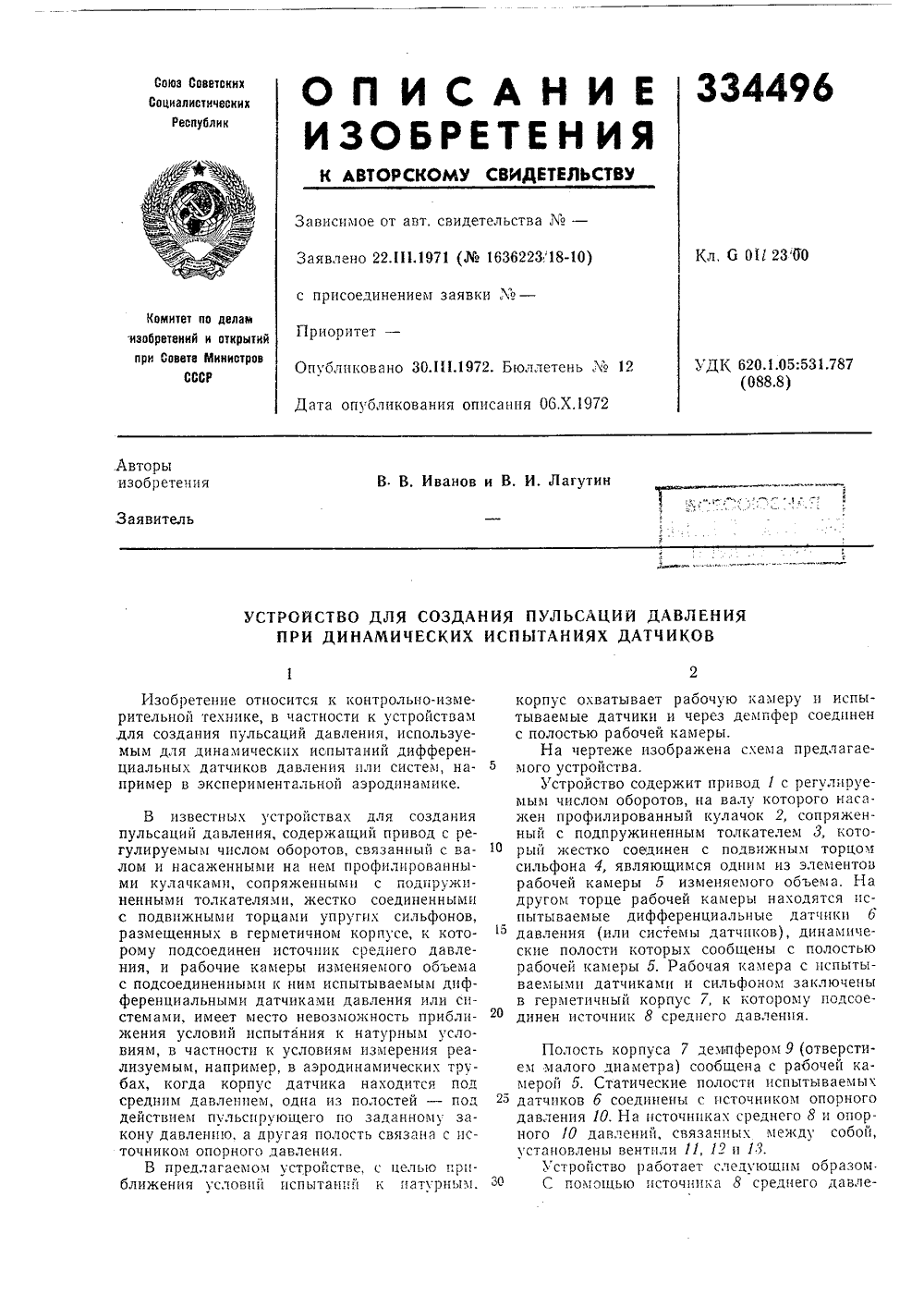

Метки: давления, датчиков, динамических, испытаниях, пульсаций, создания

...привод 1 с регулируемым числом оборотов, на валу которого насажен профилированный кулачок 2, сопряженный с подпружиненным толкателем 3, который жестко соединен с подвижным торцом сильфона 4, являющимся одним из элементов рабочей камеры 5 изменяемого объема. На другом торце рабочей камеры находятся испытываемые дифференциальные датчики б давления (или системы датчиков), динамические полости которых сообщены с полостью рабочей камеры 5. Рабочая камера с испытываемыми датчиками и сильфоном заключены в герметичный корпус 7, к которому подсоединен источник 8 среднего давления. Полость корпуса 7 демпфером 9 (отверстием малого диаметра) сообщена с рабочей камерой 5. Статические полости испытываемых датчиков б соединены с источником опорного...

Номер патента: 334497

Опубликовано: 01.01.1972

Авторы: Крутий, Султанов

МПК: G01L 23/00

Метки: давления, изменения, поршневоймашины, прибор, регистрации, скорости, стрелочный, цилиндре

...магнит 3 с магнитопроводом 4 и полюсными 30 наконечниками 5, размагничивающую ку б, противовесы 7, стрелку 8, ось 9 и 10. Рамка 1 закреплена на сердечнике 11.В обмотку б подается ток 1, пропорциональный скорости вращения коленчатого вала двигателя (асср/дт), например, от тахометра. Путем ослабления магнитного поля, созданного постоянным магнитом 3 гальванометра, магнитным полем, созданным обмоткой б, пропорционально скорости вращения вала двигателя (асср/дт), сигнал ЙР/Йт преобразуется в сигнал йР/й ср,Прибор работает следующим образом. Через рамку 1, помещенную в магнитное поле, созданное постоянным магнитом 3, протекает ток 1 пропорциональный скорости изменения давления газов в цилиндре двигателя по времени (г/Р/г 1 т). Через...

Номер патента: 335556

Опубликовано: 01.01.1972

Авторы: Дубинский, Научно, Радченкр

МПК: G01B 11/16, G01L 1/24

Метки: лучей, моделях, разности, фотоупругих, хода

...точность определения разности хода лучей.На фиг. 1 изображены схематически модель и эталон; на фиг, 2 - интерференционная картина моделей и эталона на кадре; на фиг, 3 - микрофотограмма со шкалами, используемая как калибровочная кривая; на фиг. 4 - микрофотограмма модели.Способ заключается в следующем.Изготовляют эталон 1, в котором заранее реализованы механические напряжения таким образом, что закон изменения разности хода лучей по определенному направлению известен, Эталон берут из того же материала, что и модель 2. Эталон 1 устанавливают рядом с моделью 2 и фотографируют на один кадр 3. Благодаря этому условия фотографирования и обработки фотоматериала для эталона 1 и модели 2 являются практически одинаковыми. 5 Изображение 4 эталона...

Номер патента: 335557

Опубликовано: 01.01.1972

Авторы: Махотин, Пунгин, Самойленко

МПК: G01L 3/10

Метки: датчик, индукционный, поворота, угла

...точность измерения вследствие того, 15что выходной сигнал вторичной обмотки содержит все нечетные высшие гармоники.Предложенный индукционный датчик углаповорота отличается от известных тем, чтообмотки выполнены многослойными с четным 20количеством слоев, соединенных последовательно и смещенных один относительно другого на одно полюсное деление,Указанное отличие позволяет повысить точность измерения, 25На чертеже представлена принципиальнаясхема соединения четырех слоев обмотки.Слои обмоток наносятся друг на друга так,чтобы оси радиальных проводников совпадали, а контурные соединения были смещены на полюсное деление, При последовательном соединении всех слоев обмотки токи в совмещенных радиальных проводниках будут совпадать по...

Номер патента: 335558

Опубликовано: 01.01.1972

МПК: G01L 5/00

Метки: 335558

...релейно-контактной схемой управления. Последняя реализует логическую операцию И и состоит из двух последовательно соединенных групп ИЛИ,выполненных на контактах 10 - 14, резистора5 1 б, конденсатора 1 б и электромагнитного реле17 с контактами 18, 19,Описываемое устройство работает следующим образом.В момент включения механизма подъема10 груза происходит подготовка электрическойсхемы. При этом замыкается контакт 18нейтрального положения грузоподъемного механизма и грузовой контакт 14, управляемыйреечным механизмом 4. До поступления ко 15 манды на поворот платформы или на маневрстрелой грузоподъемной машины устройствофактически запоминает вес поднятого груза,При подаче одной из команд на перемещениегруза соответственно замыкается один из20...

Номер патента: 335559

Опубликовано: 01.01.1972

Авторы: Гидропроект, Изыскательского, Научно, Примаков, Советов, Среднеазиатское

МПК: G01L 5/00, G01M 19/00

Метки: 335559

...от необходимой точности воспроизведения заданного закона распределения нагрузки: чем выше точность, тем больше необходимо иметь секций в пакете. В зависимости от величины нагрузок секции могут быть изготовлены из органического стекла, текстолита, дюралюминия или стали, Например, если задан закон распределения нагрузки на поверхность, имеющий сложный характер, то для изготовления пакета фигурных секций 8, необходимо предварительно привести заданную форму закона распределения нагрузки к осисимметричной с условием, чтобы площадь каждого элемента Л 5 была равна площади соответствующего элемента Ь 5 т (изображенного на фиг, 4), взятая в определенном поперечном масштабе и служащая шаблоном для изготовления головок 9 и фигурного отверстия...

Номер патента: 335560

Опубликовано: 01.01.1972

Авторы: Буланже, Гадолин, Московское, Ордена

МПК: G01L 5/04

Метки: контуре, крутящего, момента, передач, ременных, трехшкивных

...роликов с помощью простейших устройств в виде груза, пружинного динамометра или 30 другого известного ус а тчения и повысить то пртящего момента,На чертеже изображена схема ременного испытательного стенда с использованием замкнутого контура двух трехшкивных передач, с помощью которого реализуется описанный способ измерения крутящего момента.Стенд содержит ремни 1 и 2 испытуемых передач, образующих треугольники, например равносторонние. Вал 3 получает вращение от электродвигателя 4 через вспомогательную передачу б. Замыкание контура осуществляется карданным валом б, позволяющим поддерживать в каждой из передач постоянное предварительное натяжение ремней 5 с путем приложения усилия к опорам 7, 8 шкивов 9, 10. Оттяжные шкивы 11, 12 с...

Номер патента: 335862

Опубликовано: 01.01.1972

Авторы: Вальтер, Иностранна, Иностранцы, Соединенные

МПК: G01L 1/22

Метки: датчик, резистивньш

...моста, Затем винтом 21 фиксируют поршень в данном положении, После вышеуказанных операций датчик готов к применению,Измерительная нагрузка прикладывается к наконечнику арматуры 2, вызывая перемещение последней и, следовательно, изменение натяжения и сопротивления тензопроволок моста, с выхода которого сигнал снимается на измерительные приборы. Предмет изобретения Резистивный датчик, содержащий корпус в виде цилиндрас аксиальным каналом, арматуру, размещенную в канале, пружины, центрирующие арматуру относительно корпуса, закрепленный в арматуре перпендикулярно ее оси изоляционный штырь, концы которого 5 проходят через отверстия в корпусе, арретирующий штифт, изоляционные штифты, закрепленные на корпусе, и тензопроволоку, натянутую между...
