G01L — Измерение сил, механического напряжения, крутящего момента, работы, механической энергии, механического коэффициента полезного действия (КПД) или давления газообразных и жидких веществ или сыпучих материалов
Динамометр для определения натяжения в проводах линии электропередачи
Номер патента: 236815
Опубликовано: 01.01.1969
Авторы: Голубев, Каетанович, Качалин, Крылов, Ласточкин, Чудин, Электрификации
МПК: G01L 5/06
Метки: динамометр, линии, натяжения, проводах, электропередачи
...того, что нажимное устройство в нем выполнено в виде вильчатого рычага, на концах вилок которого установлены съемные цилиндры с эксцентрично расположенными цапфами и прижимным роликом, шарнирно соединяющие половины рамы, связанной с динамометрическим датчиком,На фиг. 1 показан описываемый динамо- метр в нерабочем положении; на фиг. 2 - в рабочем положении; на фиг. 3 - его разрез по А - А; на фиг. 4 - нажимное устройство.Динамометр содержит раму из двух половин 1 и 2, соединенных между собой шарнирно съемными цилиндрами 8 и 4 с эксцентрично расположенными цапфами 5 и б ось шарнира 7 и ось ролка 8) и прижимным роликом 8; направляющие ролики 9 и 10; фиксаторы 11 и 12; нажимное устройство, переводящее ролик 8 из нерабочего положения в...
Манометрических приборов
Номер патента: 236817
Опубликовано: 01.01.1969
Метки: манометрических, приборов
...а чертеже изображен профиль мембраны.Мембрана рабочим диаметром 0 с краевымполукруглым гофром радиусом К трапецеидальиым гофром глубиной Н, площадкой привершине Ь и центральной частью (1 плоскойили иной формы выполнена с отношениемгеометрических размеров в следующих оптимальных пределах:- = 0,03 - :0,09; - = 0,05 - :0,12; - == 0,05 - : 0,15. Мембраны указанного профиля с толщинойстенок й позволяют изготовлять точные манометрические приооры с равномерной шкалойиа давления до 100 кгс/с,и- и более при высокой стабильности характеристик и циклической прочности,Чтобы устранить скачкообразные перемещения и обеспечить крепление деталей, в центральной части мембраны можно сделать дополнительные гофры, отбортовку или углубления различной...
236818
Номер патента: 236818
Опубликовано: 01.01.1969
Авторы: Верещагин, Власов, Довбн, Зубова, Институт, Кон
МПК: G01L 7/16
Метки: 236818
...измерения давления в выскотемпературных камерах поршеНь, разМещенНый Непосредственно в канале рабочего инструмента, создающего давление, выполнен в виде двух соосно расположенных цилиндров разного диаметра с конической переходнойчастью между ними, рн этом цилиндр большего диаметра соединеН Со штоКом.1 а фиг.показана часть поршнл, разме.щенная непосредственно в канале рабочего 20инструмента; на фиг. 2 и 3 - общий вид устройства,Устройство содержит измерительный поршень 1, выполненный в виде цилиндра 2 малого диаметра, соединенного расширяющейся 25книзу конической частью 3 с цилиндром 4большего диаметра, Поршень 1 установлен вотверстии штока б и закреплен на нем гайкой б на поршень 1, перемещает шток 5 последнего, нижний конец...
Ионизационный манометр
Номер патента: 236819
Опубликовано: 01.01.1969
Авторы: Векшинский, Ничипорович
МПК: G01L 21/32
Метки: ионизационный, манометр
...необходимо, чтобырасстояние от катода до контрольного анодабыло меньше величины разлета электронов от30 катода под действием элсктрического и маг 23681 Э:Гитиого полей, т. е. должно быть выполпепослсдукнцее условие:6,72 1 )НГдс 1( - рядимс коцтролы 10 ГО сиода;1 - Пс) 151 КЕНИЕ КОНТрОЛЬНЫИ Я НО; - Кс 1- тс, (в вольтах);11 напряженность магнитного поля (вэрс гсдах),1 тоо исклОит 1 взя) и Ос Вли 51 П 11 е электрических полей Яиодя 1 и контрольного яцо;3 (, ЭКРсп 3 РсСПОЛЛГЯ СТ )Сидф 5 НИМИ И ПО;Я Ю 1 Ия ИСГО И ЯПР 5 ЖСИИС, ОТРИЦЯТЕЛЫ 10 С ПО отношсцио и като;у, ио позокитслцос ио отИОпс.ИИ 10 ", (О.1 ГСКТОру, ТЯКОЙ ВСЛИИИ 1 Ы, ЧТО- бы ирсдотвр.Тить переход электронов из обла- СТИ сНОД 3 1 В СблсСТЬ ЯИС),с 1 4, Нсз фИГ, 2 ИРС.;1- СГЯВЛСИЯ...
236820
Номер патента: 236820
Опубликовано: 01.01.1969
МПК: G01L 23/10
Метки: 236820
...с пазамидля протока охлаждающей жидкости, пьезокерамический элемент 3 в форме тонкостенного цилиндра с радиальной поляризацией иэлектродами, нанесенными по боковым и торцовым поверхностям и разделенными непроводящим пояском по внутренней и наружной 30 поверхностям у оснований цилиндра; головку 4 с пазами для проточка жидкости, опирающуюся торцовой поверхностью на половину толщины пьезоцилиндра и являющуюся одновременно электрическим выводом; второй электрический вывод 5, изолированный втулкой 6; опору 7 с кольцевыам выступом механического замка, уплотнптельной прокладкой 8 и опорной площадкой А для гайки уплотнения 9; защитную оболочку 10 из герметика,Измеряемое давление передается пьезоэлементу головкой 4, при этом защитная оболочка из...
Устройство для калибровки датчиков давлений при высоких статических давлениях
Номер патента: 236821
Опубликовано: 01.01.1969
Авторы: Балашов, Борисов, Гинин, Глизбург, Михеев, Стамов
МПК: G01L 27/00
Метки: высоких, давлений, давлениях, датчиков, калибровки, статических
...давления обеспечивается воспроизведение условий работы калибруемого датчика.Использование см30 личные частоты по Изобретение относится к устройствам, прел.назначенным для калибровки дат иков, работающих в условиях высоких статических идинамических нагрузок.Известные устройства для калибровки содержат излучатель, установленный вне камеры, в которой размещены эталонный и калибруемый датчики, что исключает возможностьполучения высокочастотных пульсаций давлений с большой амплитудой, поскольку послелняя зависит от толщины стенок камеры,В предложенном устройстве с целью создания высокочастотных синусоидальных пульсирующих давлений в рабочей камере с зазоромустановлен четвертьволновый излучатель, герметично закрепленный в ее днище...
Вибрациоино-частотный датчик
Номер патента: 236830
Опубликовано: 01.01.1969
Авторы: Конструкторский, Машин, Научно, Приборов, Средств
МПК: G01L 1/10
Метки: вибрациоино-частотный, датчик
...повысить добротность чувствительного элемента и предотвратить линейные резонансы,Низкочастотные механические фильтры состоят из двух упругих шарниров, вокруг кото рых в плоскости колебаний стержня могут поворачиваться две инерционные массы.На чертеже схематично представлен предЛагаехый датчик.Датчик содержит воспринимающее нагрузку 30 холысооразнос упругое тело 1, ня котором с помоцью двух упругих шарниров 2 закреплены две инерционные массы 5. Между инерционными массами помещен чувствительный элемент 4 В ви.1 е тонкого стержня, Вся конструкц 11 я представляет собой единое целое. Рядом с чувствительным элементом расположены поляризованные электромагнитные преобразователи 5 и 6, од;н из которых подключен к входу усилителя...
Индикатор состав. бинарных смесей при ректификации по давлению паров
Номер патента: 236848
Опубликовано: 01.01.1969
Автор: Семенов
МПК: B01D 3/14, G01L 19/08, G01L 7/08 ...
Метки: бинарных, давлению, индикатор, паров, ректификации, смесей, состав
...1 с здслОП- кой 1,3 пцезмоусилителя 11, Корректор 15 слу жит Лг 51 цдстрой 1,1 иулсво 0 хода псв) 3 УСИЛИТЕ;151.Камерой Д воспринимается абсолютноедавление (Р, ) с контролируемой тарелки колонны через 15 Т 5 пер 1). 11 я эт же тярелк 25 жидкую фазу помещают тсрмопатроцы 9 ц10. 113 ка)с С воздух цо,ц 10 стыо ул)лястс 51.Камера 15 с тсрмопдтроцом 11 заполняется кяк п яро жилОстцьи тср)10)1 стр чист)1 циз кокцпяццм ко)поцсито)1 с)1 сси с кот;)О;1 и русмой таре,.кц колонны. Кдмсря 51 с тсрмопатр 0110 м 9 заполиястс 51 Оип 11 рпой смссью с контролируемой тарелки колонны. ЗаПогисинс наро-жидкостных термометров производится при усг 10 виях коитролирусмой тярслки колоппы.,бсолОтпое давление тарелки воспринимаетсяя мембраной 4, мембраной 2 -...
Датчик давления
Номер патента: 237019
Опубликовано: 01.01.1969
Авторы: Болдырев, Изобретеин, Клишкань, Лившиц, Мышенко, Овчаренко, Тунин, Химич
МПК: G01L 7/08, G08B 23/00
...несущим на своем конце неподвижный контакт 11. Конак имеет элктриче- О скую связь через резьбу с втулкой 9 и полупроводниковым диодом 12, один полюс которого припаян к втулке 9, а другой - к внешнему зажиму 13, проходящему сквозь тело основания наружу, что позволяет контро лцровать обрыв или короткое замыканиецепи.Зазор между контактами б и 11 регмлирует.ся поворотом регулировочного винта, положение которого визцруется связанным с ним О стрело-шым указателем-фиксатором 14, упру.го псремсщающимся над дисковой шкалой 16 цо ребристой концентрической дорожке.Шкалу 16 можно поворачивать относительно основания 3 ц фиксцроват:ь в любом положсцни.Работаст датчик следующим образом.В полость Б через заоорное у.стройство подается воздух под полным...
Магнитоупругий датчик крутящего мол1ента
Номер патента: 237425
Опубликовано: 01.01.1969
Автор: Шевченко
МПК: G01L 3/00
Метки: датчик, крутящего, магнитоупругий, мол1ента
...между собой попарно ярмами с намотанными на них обмотками, укреплены неподвижно ца корпусе машины.Такое выполнение датчика позволяет повысить точность измерения.11 а чертеже приведена конструкция описываемого датчика.Датчик состоит из четырех полюсных наконетников 1, плотно прижатых к валу и располокенных тяк, то нап 11 явление между някоцечн 11 ками одной пары составляет 45, другой пары - 135 к оси вала. Кольцевые магнитопроводы 2, попарно соединенные между собой ярмами 3, охва 1 ывают полюсные наконе гники.11 а каждом ярме намотаны намагнцчива 1 ощие Ют И %2 И измсрИТельНые И 2 И И 2 ОО мотки,При протекани по намагничивающим оботкам переменного тока, возникает магнитый поток Ф, который замыкается по кольцевым магцитопроводам 2,...
237426
Номер патента: 237426
Опубликовано: 01.01.1969
Авторы: Непомн, Садовникова
МПК: G01L 11/00, G01L 7/22
Метки: 237426
...от изе гипосотермической едварительно нагрсМИЧЕСКУ 10 ЖИДКОСТЬх провода, подклюянного тока.метра позволяет поий.н описывае едм ст и зоб иия ара, о, и тро- па- иче- ЬНО сос 1 ж рмо тэ,д Дью дкости стр соцелью сотсрм варите,мыи гии 15 1 Дьюарадкостью 2сщенныйтрубку 6 д7 для соо сометр й гипсо 3 сопр 4, проб термам ужаю уд 1 иа еред с содержит сосуд термической жи отивления, разм ку 5, выводную стра 3 и трубку щей атмосферой полняют нагрет таноькой гипсомнапол- термоа попля пробщения 2 енны е ред лавке гагогг 1 гггс 5 тем, ость помещены одключенных к окр Сос ИЯ ЗООЗОНД. и до кип тра в ра Известны гипсгметры,диозондах, содер;кащие соненный гипсотермпческойметр сопротивления,Г 1 редложеиный гипсомевестных тем, что в качествжидкости...
Электроразрядный датчик давления
Номер патента: 237428
Опубликовано: 01.01.1969
Авторы: Казаков, Новикова, Панюшкин, Стронгин, Хазен, Чулев, Швец, Шлыков
МПК: G01L 11/00
Метки: давления, датчик, электроразрядный
...рт. Пт. 5 тс ке представлено датчика. ощ и вид прсд 2 гк состоцТ из зСталлпе внутреннем отверстии ко золяппонная втулка 2 с ода 4, изготовленного, на й проволоки диалетро 5 о половицу наружной пс 1 навинчеиа метал.тичес щаяся вторым электродо виде полого цилиндра,Дат1, воленаэлектртиновоправупусаявляюная в ского кори 5 са торого установдержателем .3 пример, из пла 0,05 лг.зг. На веркностц коркая крышка 6, м и выполненвнутренняп ПОНастояцес изобретение относится к области контрольно-измерительной техники.Известные электроразрядные датчики давления, содержащие рабочую камеру и подсосдиненные к источнику высокого напряжения электроды, мекду которыми осуществляется импульсный иск 1 овой разряд, не обеспечивают возможности измерения малы.;...
Датчик давления
Номер патента: 237429
Опубликовано: 01.01.1969
МПК: G01L 23/02
...Гго рабочая поверхность образована путем металлизации. Зазор между электродом 3 и мембраной 5 обеспечивается метал лической прокладкой 7 из прецизионного проката. Обе мембраны также отделены одна от другой на некоорое расстояние второй металлической пролздкой 8.Несмотря на то, что корпус датчика и ста:,2)1 выполисы 1)з Одина)оного металла, их температура и, следовательно, линейные размеры могут быгь различными, Для компеисац)и этого;)зменеии 5 внутренний стакан 2 изготовлен в виде жесткои пружины. Ь его стен(ах сдела;ы попсречныс прорези 9, перекр)1- ваюшис др г дэуга.С целью устранения влияния замкнуто.о между мембранами воздуха на перемещение внутренней рабо еи мембраны 5 в нс 1 выполнено отв рстис 1), сосдинупощее мсжмсмбранное...
Устройство для измерения давления жидкости
Номер патента: 237754
Опубликовано: 01.01.1969
Авторы: Иностра, Иностранец
МПК: G01L 9/04
...А, ца фи 1, 2 - сксхы вариантов вклочс 1 И 51 ТСНЗОЭ,1 СХ ЕНТО В.Устр 01 сВО состоит из наружного нилин;1 рического элемента 1 и соосцо установленного с цим внутреннего цилш 1 дрического элемента 2. Г 1 оверкцости цилиндров, обращенныс друг к другу, оснащены выемками 5 и 4, образующими приемную камеру 5 давления. Для герСГИЗа 1 ИИ КаМСРЫ ШЛИЦЛРИ СОКИ 0 ЭЛСтГЧ 1 ГЬ иО Окржиост 51.1 б .10 гчт Оыть снареп.11 а 1 жиый цил 1 шлрический элемент сцаб 5 ксц впускиых 1 ОтВерстисм 7 лл 51 жидкости и ВВ 1 пчскць 1 м ОтВерстисм сч, чсрсз которос Возл 5 к из приемно камеры лавлсция Выпускают В атмосгрер.Контроли)1 усмую жидкость, давлецис которой поллсжит измерению, вволят в присмцую 10 как еру, вследствие чего наружный элементиолв;рчстс 51 Окр ж 10...
Прибор для определения натяжения анкеров
Номер патента: 238190
Опубликовано: 01.01.1969
Авторы: Анцыфиров, Иванов, Лыхов, Петрос
МПК: G01L 5/10
Метки: анкеров, натяжения, прибор
...на измеритель б постоянного тока,которого отклоняется. едмет изобретен 20 Прибор для определения натяжения анке.ров, содержащий возбуждающую головку, генератор электрических колеоаний, усилитель, измеритель постоянного тока п источник питания, от.1 ичвощийся тем, что, с целью упроще ния конструкции и повышения точности измерения силы натяжения, в нем возбуждающая головка, электрически связанная с генератором и усилителем, выполнена в виде пружинной скобы, надеваемой на анкер, с вмонтиро ванными в нее пьезодатчиками, один из котоПредлагаемый прибор отличается от известных тем, что, с целью упрощения конструкции и повышения точности измерения силы натяжения, в нем возбуждающая головка, электрически связанная с генератором и усилителем,...
Прибор для испытания пьезоэлектрического преобразователя
Номер патента: 238191
Опубликовано: 01.01.1969
МПК: G01L 25/00, G01P 21/00, H04R 29/00 ...
Метки: испытания, преобразователя, прибор, пьезоэлектрического
...14 перемещается каретка 15, выполненная в виде вилки.В кольцевую проточку винта 14 и пазы корпуса 13 устройства входит скоба 16, предотвращающая осевое смещение винта относительно 20 корпуса.К карете крепится винтахи зонтажная колодка 17. Подвижная губка 18 устройства 2 может перехещаться в горизонтальном направлении с помощью винта 19 с фигурной го ловкой, удерживаемого от осевого смещения вподвижной губке с помощью скобы 20,Для определения динамических характеристик пьезопрсобразователя 3 на его свободный конец надеваот пружинный наконечник 30 4 с зеокальцем 5. Преобразователь закрепля238191 1 ют в каретке 15 устройства 2 с помощью подвижной губки 18 и винта 19.Выводы преобразователя соединяют на монтажной колодке 17 с выводами...
Прибор для определения натяжения анкерной крепи
Номер патента: 238193
Опубликовано: 01.01.1969
Авторы: Лыков, Маньков, Нечаев, Петрос, Пономарев
МПК: F16B 35/00, G01L 1/10
Метки: анкерной, крепи, натяжения, прибор
...колебаний, колебательной головки 2, преобразующей электрические колебания в механические, пьезоэлектрического датчика 3, улавливающего колебания анкера 4, усилителя 5, усиливающего сигнал, поступаютций с пьезоэлектрического датчика, и регистрирующего прибора (миллиамперметра) б, фиксирующего максимальную амплитуду колебаний,пределение натяжения анкерной крепи зводится следующим образом. На гайку 7 анкера 4 надевается колебательная головка 2, которая колеблет его с частотой, вырабатываемой генератором 1. Частота колебаний, вырабатываемых генератором, регулируется В 5 определенных пределах. В тот момент, когдачастота вынужденных колебаний анкера 4, соОбщаемых ем колеоательной ГОлОВкОЙ 2, сОВ.падает с частотой его собственных...
Устройство для измерения давления
Номер патента: 238194
Опубликовано: 01.01.1969
Авторы: Грак, Капустин, Поддубный
МПК: G01L 7/12
Метки: давления
...ячейка газового квантового генератора,На чертеже изображена схема описываемого у стр ойств а.Устройство содержит анероидную коробку 1, заполненную водородом или каким-либо инертным газом с примесью паров рабочего тела квантового генератора, трубку 2 со столбом разделительной жидкости, соединяющую коробку 1 с областью измеряемого давления, и вентиль т. Анероидная коробка, играющая роль резонансной ячейки, помещена в полый резонатор 4, находящийся в магнитном поле и содержащий подстроечное устройство (пробку или плунжер) б и окно б, через которое осуществляется накачка от излучат нсратора 8 накачки. Частота генер ряется частотомером 9,Устройство работает следующим 5 Частота генерации квантового зависит от давления газа в анероид ке 1....
Способ определения осевой составляющей усилия резания при резьбонарезании
Номер патента: 238199
Опубликовано: 01.01.1969
Автор: Гольдфельд
Метки: осевой, резания, резьбонарезании, составляющей, усилия
...резанияны и осевые сосрезьбы метчикомпроходе по резьбтом. еометрии ре,еписм пара т осевых пе тавляющпев обратно е безрезьбов Предмет изобретенп я осевой составляющей резьбонарезании с заме, например, динамометв том, что в образце етчиком, отличающийся пределения суммарнойусилия резания, по нароходят инструментом,кие параметры, равные на нем резьбы, и замепределениапия при н и резаниячающийсярезьбу мцелью оавляющейрезьбе пеометриченарезкирезания,Известны способы определения осевой составляющей усилия резания при нарезании резьбы метчиком, заключающиеся в том, что в о 1 бразце нарезают резьбу метчиком и замеряют усилия резания в момент врезания его например, динамометром.Предлагаемый способ отличается от известных тем, что по нарезанной...

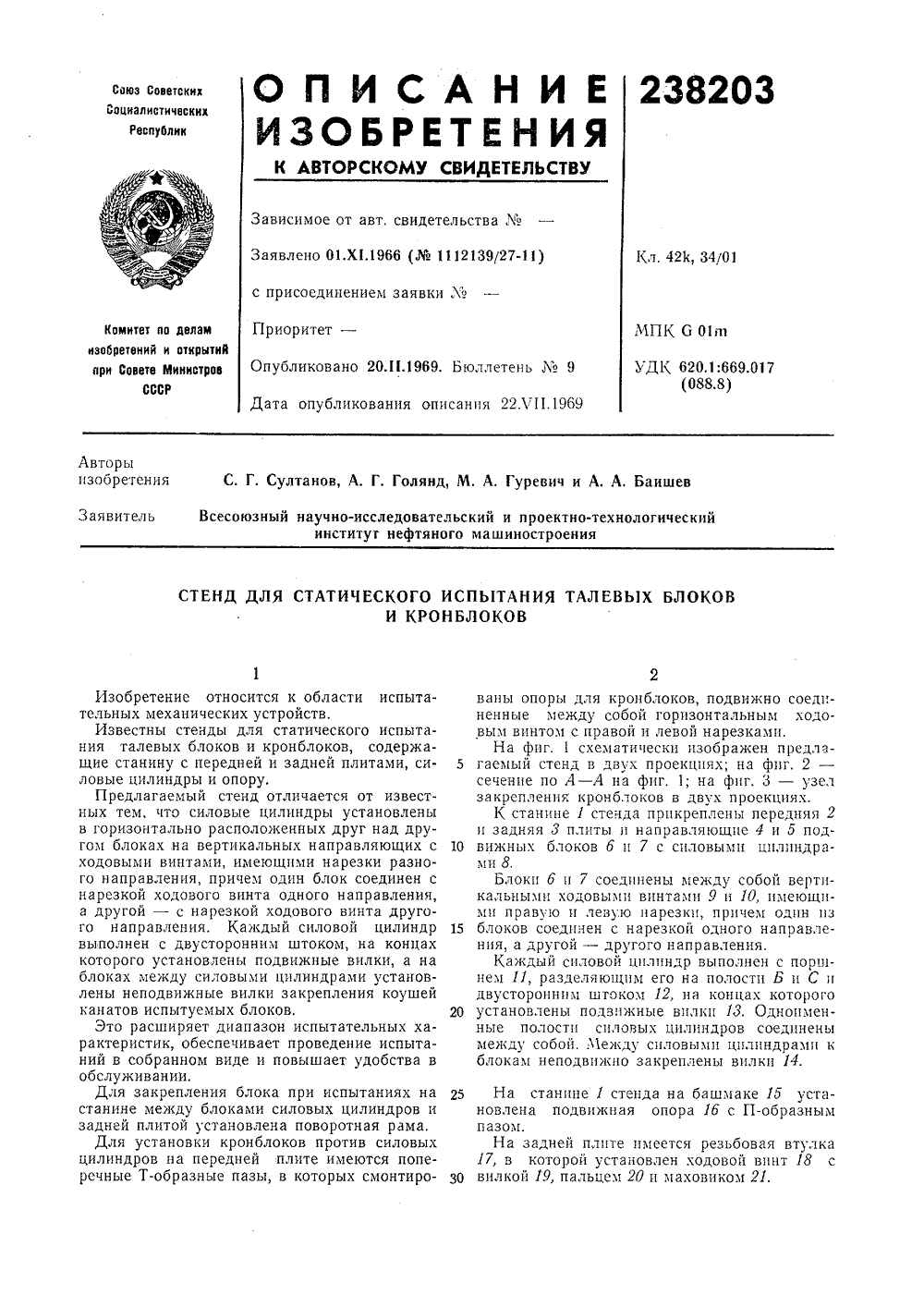

Стенд для статического испытания талевых блоков
Номер патента: 238203
Опубликовано: 01.01.1969
Авторы: Всесоюзный, Институт, Проектно
МПК: G01L 1/02
Метки: блоков, испытания, статического, стенд, талевых
...между собой вертикальными ходовыми винтами 9 и 10, имеющими правую и левую нарезки, причем один пз15 блоков соединен с нарезкой одного направления, а другой - другого направления,Каждый силовой цилиндр выполнен с поршнем 11, разделяющим его на полости Б и С идвусторонним штоком 12, на концах которого20 установлены подвижные вилки 13. Одноименные полости силовых цилиндров соединенымежду собой. Между силовыми цилиндрами кблокам неподвижно закреплены вилки 14.В передней плите выполнены поперечные Т-образные пазы, в которых установлены концы опор 22 и 23, соединенные между собой ходовым винтом 24 с правой и левой нарезками и маховиком 25.Опоры 22 и 23 выполнены с гнездами а.Плиты 2 и 3 и блоки б и 7 соединены между собой распорками 2 б и...
238209
Номер патента: 238209
Опубликовано: 01.01.1969
МПК: G01L 1/10, G01M 13/00
Метки: 238209
...точкой оводят ампержнеи до авлнвают с в, и по ней Известны способы определения силы натяжения стержней, например анкеров, основанные на возбуждении в них собственных колебаний.Описываемый способ отличается от известных тем, что, с целью повышения точности измерения силы натяжения стержней, тело которых недоступно для непосредственных измерений, колебания в стержнях возбуждают поперечными периодическими импульсами, действующими за жесткой точкой опоры, с переменной частотой и амплитуду собственных колебаний стержней доводят до резонансной величины, которую улавливают с помощью чувствительных датчиков и по ней определяют н атяженне.На фиг. 1, 2 и 3 показаны устройства для осуществления описываемого способа.Колебания стержня возбуждают...
Прибор для определения сопротивляемости угля
Номер патента: 238485
Опубликовано: 01.01.1969
Авторы: Андрейцев, Берон, Блов, Институт, Королев, Лейбов, Позин, Тный, Фетерович
МПК: E21C 39/00, G01L 15/00
Метки: прибор, сопротивляемости, угля
...зацепления планетарной передачи, а задняя траверса прибора свободно установлена на распорной стойке и может закрепляться в различных заданных положениях относительно забоя. Такое выполнение повышает точность измерения и возможность нескольких измерений с одной установки раопорной стойки.На фиг. 1 изображен предлагаемый прибор в двух проекциях; на фиг. 2 - схема измерительного и записывающего устройства прибора.Прибор состоит из двигателя ручного электросверла со специальным планетарным редуктором 1; самопишущего устройства 2, рас,порной стойки 3 и направляющей рамы.,Последняя состоит из двух направляющих 4, соединенстых передней 5 и задней б траверсами, На задней траверсе закреплен хомут 7. Прибор оснащен комплектом штанг 8 с...
Прибор для регистрации обрыва
Номер патента: 238762
Опубликовано: 01.01.1969
МПК: E04G 21/12, G01L 5/04
Метки: обрыва, прибор, регистрации
...размыкает элскнруя о проскальзыжена коль- поА - А на Пре ет изобретенп Приб5 скальзьпучка,печенияпучковруемой0 цевой оверстиявижн ыегибкихкаждои Целью изобретения является создание прибора, обеспечивающего контроль на расстоянии за натяжением арматурных пучков прц изготовлении предварительно напряжепньх конструкций в процессе натяжения пучка.Для этого на подвижной части домкрата смонтирована кольцевая обойма с отверстиями, в каждое из которых помещают подвижные контакты. Последние посредством гибких связей соединены с зажимами, закрепленными на каждой проволоке пучка.1-1 а фиг. 1 схематически изобрацевая обойма; на фиг. 2 - разрезфиг. 1; на фиг. 3 - узел Б.Предлагаемый прибор содержит кольцевуго обойму 1 с отверстиями 2, которая...
Измерения сил, действующих на колесо
Номер патента: 238831
Опубликовано: 01.01.1969
МПК: G01L 5/20
Метки: действующих, колесо, сил
...Л - -А на фиг, 1; на фиг. 3 - разрез по Б - Б на фиг. 1.Колеса 1 с осью 2 монтируют на гильзе 3, которая Годнепена к Г-ОбразноЙ стопсе 4 на двух стержнях 5 с помощью четырех шарнирных подшипников б. Эти конструктивные элементы образуют шарнирный четырехзвенник, расположенный в вертикальной плоскости,В плоскости В - Б Гильза 3 пр.1 креплепа к стойке 4 с помощью двух стержней с подшипникаи, прием Гильза 3 са сгержнями соединена посредством Т-образных пазов 7.Ограничители 8 предотвращают перемещение стержней в плоскости В - Б. Таки образом, 5 конструктивные элементы образуют чстырехзвенник, расположенный в горизонтальнойГильза,5 может перемещатьсявдоль сваей оси и колебаться в вертикальной плоскости.10 Перемещение гильзы 3 в направлении...
Газовый эжектор
Номер патента: 238832
Опубликовано: 01.01.1969
Автор: Аркадов
МПК: B61B 11/00, G01L 5/08
...выполнен в виде цилиндра, в плоском - в виде пластины. Площадь щелей составляет от:поверхности насадка 1 О - 30%, т. е. коэффициент проницаемости насадка равен 10 - ЗОас. Выход части высоко- напорной струи через щели насадка позволяет уменьшить или пзбехсать образования волн и мВеличить критический коэффициент эжекцпи.Хотя давления в струях могут отличаться в несколько раз, перепад давления, действующий на стенку насадка, обычно мал и поэтому она мохсет быть выполнена достаточно тон кой. При необходимости щели можно не доводить до конца насадка,На фиг. 2 приведена зависимость степенисжатия е от приведенного расхода низконапорного газа д(4) для классического (кривая 15 1) и описываемого (кривая П) эжекторов, имеющих одинаковые отношения...
Магнитоупругий силоизмеритель
Номер патента: 238833
Опубликовано: 01.01.1969
МПК: G01L 1/12
Метки: магнитоупругий, силоизмеритель
...щий тороид 5 вывающие с из мер ителы лью повыш тельности и цовых пове 0 канов выпо обмотки, Зависимое от авт. свидетельства М аявлено 14,7.1967 ( 1164204/18присоединением заявки М Известные магнитоупругие силоизмерители, содержащие тороидальный магнитопровод, запрессовывающие стаканы, обмотки возбуждения и измерительные, не позволяют повысить точность измерения, чувствительность и упростить конструкцию,В предлагаемом магнитоупругом силоизмерителе указанные недостатки устранены за счет того, что в нем на торцовых поверхностях запрессовывающих стаканов выполнены пазы, в которые уложены обмотки,На чертеже дана конструктивная схема описываемого магнитоупругого силоизмерителя,Силоизмеритель содержит магнитопровод 1, который является...
Устройство для измерения сил
Номер патента: 238834
Опубликовано: 01.01.1969
МПК: G01L 1/10
Метки: сил
...и преобразователь механических колебаний, вмонтированные в кронштейн, фильтр и усилитель, не позволяют повысить точность и стабильность измерения нагрузок,Предлагаемое устройство устраняет указанный недостаток за счет того, что оно снабкено присоединенной массой постоянной величины, располон(еннОЙ мюриду хембранамн механического фильтра, связанного с корпусом и кольцевым упругим элементом, внутри которого около виброперемычки установлены электромагнитный возбудитель и преобразователь колебаний, подающий сигнал в функциональной зависимости от измеряемой силы на усилитель.На фиг, 1 показано предлагаемое устройство, общий вид; на фиг. 2 - то жс, разрез по продольной оси.Устройство содеркит заполненный инертным,газом корпус 1 с...
Устройство для излерения осевых усилий
Номер патента: 238835
Опубликовано: 01.01.1969
Авторы: Даревский, Сире, Сурогин
МПК: G01L 1/18
Метки: излерения, осевых, усилий
...головки,Разжимной шток 2 хонинговального станка может свободно перемещаться по скользящей шпонке (на чертеже не показана) вдоль шпинделя 25, а через зубчатую реику 27, зубчатые колеса 28 и 29 он связан со штоком 30 гидроцилиндра гидросистемы (на чертеже не показана) станка.На измерительной балке 3 укреплены датчики 31 (например, тензодатчики или индуктивный датчик) .В нерабочем состоянии вся система поднята в крайнее верхнее положение, кроме штока 30, который при этом опущен.Описанное устройство может измерять усилия при двух способах разжима брускоь:предварительном и рабочем разжиме от гидросистемы станка;предварительном разжиме от гидросистсмы станка, а рабочем разжиме - при работе гидродвигателя 10. которого поступает на...
Прибор для измерения усилий
Номер патента: 238836
Опубликовано: 01.01.1969
Авторы: Галицкий, Дев, Ильницкий, Летучий, Матросов
МПК: G01L 1/04, G01N 19/02
...18 и 14 н наклеенные на чувствительные элементы и разнальную месдозу тснзодатчики не показаны), подключаюые к рсгнстратору (не показан).В прокатном валке 15 прибор 1 б устанавливают в отверстие, перпендикулярное его рабочей поверхности.По оси корпуса 1 в отверстие 2 установлен штифт 12, опирающийся через шарик 14 на дно стакана месдозы 8. Боковой поверхностью штифт 12 через шарики 18 фиксируется в блоке упрупх лепестков 10, основание 11 которых своеи конусной поверхностью фиксируется в соответствующех гнезде корпуса 1 н поджимается радиальной месдозой 8 и гайкой 9. Винтами 5 через шарики 7 штифт 12 центрируется относительно посадочного отверстия 2 в корпусе 1. После центрирования штифта винты 5 фиксируются винтами б.В торце...
