Номер патента: 389425

Опубликовано: 01.01.1973

МПК: G01L 3/10

Метки: 389425

...действующего на нагружатель, он поворачивается вокруг оси 2 на определенный угол сс, пропорциональный величине крутящего момента. При этом зазор б между секторами 15 б и ножевым органом рубанка 1 остается постоянным. редмет изобретения Устро 20 мента,ротной денни, г и 1 ееся т на вала 25 нем ма секторо сектораиство для изсодержащееоси магниторуз-противовем,что,сцх, параллельгнитопроводв,с центромми заключен Изобретение относится к силоизмерительной технике, и может быть использовано для измерения крутящего момента ручных переносных машин, например рубанка ИЭ, при оценке их качества.Известны устройства для измерения крутя. щего момента, содержащие установленные на поворотной оси магнитопровод, катушки возбуждения, груз-противовес и...

Номер патента: 389426

Опубликовано: 01.01.1973

Автор: Тюшкевич

МПК: G01L 7/18

Метки: жидкостью, касательного, обтекаемой, твердой

...у ройство, общий вид; на фиг. 2 - разрез А - А на фиг, 1; на фиг. 3 - разрез по Б - Б на фиг. 1; на фиг. 4 - разрез рабочее положение устройства при измерении; на фиг. 5 приведена схема течения жидкости в районе приемного отверстия,Устройство содержит корпус 1, устанавливаемый заподлицо с обтекаемой поверхностью, на рабочей поверхности которого находятся два приемных отверстия 2 равного диаметра, расположенные на одной оси О - О, перпендикулярно натекающему потоку.При этом наклон канала одного из отверстий направлен навстречу потоку, а наклон 5 другого - в противоположную сторону. К отверстиям подведены трубки со штуцерами 8, которые с помощью резиновых шлангов подсоединены к дифференциальному манометру (не показан).0 На границе...

Номер патента: 390382

Опубликовано: 01.01.1973

Авторы: Вител, Милованов, Панченко, Твердин, Фукс

МПК: G01L 1/12

Метки: датчик, крутящего, магнитоупругий, момента

...и вращающихся валах при помощи электромагнитных средств.Известные магнитоупругие датчики крутящего момента, содержащие упругий участокферромагнитного вала и неподвижные,намагничивающие и измерительные обмотки, расположенные вокруг вала, требуют при установкеэлектромагнитной системы на валах ряд технологических операций, включающих демонтак валов,Для упрощения установки обмоток вокругвала предлагаемый датчик снабжен немагнитным разъемным каркасом, расположенным 15коакоиально с валом и выполненным в видедвух симметричных полуцилиндров, на каждом из которых уложены намагничивающая иизмерительная обмотки, намотанные бифилярно в виде прямоугольной рамки. 20На чертеже показан описываемый датчик,Намагничивающие обмотки 1 и 2, а...

Номер патента: 390383

Опубликовано: 01.01.1973

Автор: Вител

МПК: G01L 1/22

Метки: усилий

...выпрямителя 9 подключен к выходу генератора несущей частоты, а выход - к цифра-аналоговому преобразователю. 2При воздействии измеряемого усилия датчики тензомоста 2 меняют свое сопротивление, вследствие чего происходит разбаланс тензомоста, и на диагонали его появляется на пряжение несущей частоты, модулированноенапряжением деформации. Это напряжение поступает на демодулятор 3, который выделяет сигнал модулпрующей частоты, Сигнал на выходе демодулятора, пропорциональный 10 измеряемому усилению, поступает на входыдвух нуль-органов 4 и 5.Уровни срабатывания обоих нуль-органовотличаются на один уровень квантования.Если напряжение с выхода демодулятора 3, 15 увеличиваясь, достигает уровня срабатываниянуль-органа 4, он срабатывает и...

Номер патента: 390384

Опубликовано: 01.01.1973

Авторы: Галицкий, Сидаш, Тумко

МПК: G01L 1/22

Метки: усилий

...повышения достоверности и точностирезультатов измерения при длительном воздействии высокой температуры предлагаетсяспособ, по которому упругий элемент передкреплением тензорешетки етодвергают деформации в,направлениями теплового расширенияматериала упругого элемента под рабочим 15датчиком до значения, равного разности теплового расширения материала упругого элемента и цемента под воздействием температуры, при этом крепление и термообработкутензореэисторов тензорешетки,осуществляют 20на деформированном упругом элементе, а измерение производят после снятия деформации.На фиг, 1 показан разрез тензорезистора.На упругом элементе 1,при помощи нижнего 2 и верхнего слоя 3 слоев цемента закреплена тензорешетка 4.При статическом воздействии...

Номер патента: 390385

Опубликовано: 01.01.1973

МПК: G01L 3/00

Метки: датчик, моментов

...что исключает взаимную прокачку при одновременном наложении требуемого от датчика момента, а при отсутствии управляющего сигнала ротор сцеплен с барабаном, что способствует наложению момента на объект регулирования.В предлагаемом датчике для,разъединения механической связи статор-ротор снабжен внутренним гибким зубцовым венцом, сцепляющимся с зубцовым венцом барабана при наличии управляющего сигнала статора.Кроме того, для разъединения зацепления ротор-барабан лри отсутствии управляющего сигнала статора предложенный датчик снабжен упругим кольцомцентрирующим ротор на барабане.На чертеже представлен описываемый датчик. Объект регулирования связан через вал 1,закрепленный в подшипниках 2, с барабаном меющим,внешний зубцовый венец 4....

Номер патента: 390386

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01L 3/08

Метки: моментомер, оптико-механический

...датчика момента состоит из коромысла б, рычагов 7 и тяг 8. Постоянный магнит 9 расположен с зазором под ферромагнигными клинья а которых расположено ферромагникало 11 с эластичной прокладкой.Регулятор коэффициента усиления зеркаль ного датчика момента включает гайку 12, которая может смещаться лишь вдоль оси винта 18, гайку 14 и пружину 15, слукащуо для исключения зазора в резьбовом соединении.Корректор нулевого положения светового 0 луча состоит из неподвижного винта 1 б, гайки 17 со штифтом, впрессованным в гайку и входящим в осевой паз корпуса корректора, и пружины 18. Регулятор зазора между постоянным магнитом и ферромагнитными 5 клиньями состоит из деталей 19, 20, 21. Для отсчета момента служит шкала 22,Оптическая система...

Номер патента: 390387

Опубликовано: 01.01.1973

МПК: G01L 5/00

Метки: резания, сверлении, усилий

...устройство.Исследуемую заготовку 1 устанавливают в траверсе 2, перемещающейся по колонкам 3. Направляющис колонки 3 установлены в основании 4, ткестко закрепленном через переходник б в динамомстрикеском столе б.Дополнительную заготовку 7 устанавливают и закрепляют в неподвижной раме 8, не связанной с динамометриксским столом и установленной на основании 9. Нижний торец ститут им, В, В. Куйбышев исследуемои заготовки выполненкенного конуса. Болты 10 служания траверсы 2 в определенном пколонках 3.Перед работой на траверсе устанавливают заготовки 1 и 7 с зазором, большим высоты заусенцев, которые могут появиться на торцах заготовок в процессе сверления.В начальный момент резания сверло 11 находится в верхней заготовке 1, динамометр...

Номер патента: 390388

Опубликовано: 01.01.1973

МПК: G01L 5/06

Метки: датчик, натяжения, тяговой, цепи

...упростить измерения и повысить безопасность их проведения благодаря тому, что его преобразователь выполнен в виде двух упоров, установленных внутри звена цепи, между торцовыми контрольными поверхностями которых размещен неупругий элемент, например столбик свинца, причем контрольная поверхность одного из упоров образована головкой болта, ввинченного в упор.На чертеже показан описываемый датчик.Неупругий элемент 1 помещают в цилиндрическое углубление левого упора 2 с контрольной поверхностью А и вручную поджимают упорным болтом 3 с контрольной поверхностью Б. Болт 3 перемещается по мелкой винтовой нарезке правого упора 4 и фиксируется винтом б с потайной головкой. Устройство устанавливают в центре звенаследующим образом: сначала...

Номер патента: 390389

Опубликовано: 01.01.1973

Авторы: Блинков, Захаров

МПК: G01L 5/06

Метки: прибор, усилий

...состоит из корпуса 1 со сквозным отверстием, стоек 2, жесткого кольца 3 и индикатора 4.При работе прибора создаваемое в напрягаемой арматуре осевое усилие деформирует корпус 1. Стойки 2, воспринимая продольные деформации корпуса и изгибаясь, увеличивают эти деформации и преобразуют их в поперечные. Жесткое кольцо 3, прикрепленное к одной из стоек 2 и объемлющее корпус 1 прибора, суммирует поперечные деформации стоек на индикаторе 4. Измеренные деформации по показанию индикатора переводят в тонны по градуировочному графику для данного прибора.При натяжении арматурных пучков измерение усилий прибором осуществляется сле дующим образом (см. фиг. 2).Прибор 5 надевают на тяж б, пропущенныйчерез центральное отверстие домкрата 7 и ввинченный в...

Номер патента: 390390

Опубликовано: 01.01.1973

Автор: Вител

МПК: G01L 5/18

Метки: динамического, коэффициента, порошков, пресс-форме, прессовании

...касания головкой пуансона матрицы при различных скоростях прессования, и сравнивают усилия прессования, измеренные в эти моменты.На фиг. 1 представлена схема прессования по описываемому способу; на фиг. 2 - осциллограмма процесса прессования. Усилие прессования передаетсяний силоизмеритель 1 на пуансон3 которого в конце прессованияупора 4.5 Матрица 5 установлена на нижнем силоизмерителе б с наклеенными тензодатчиками сопротивления. Поддон 7 установлен на опоре8, закрепленной на столе 9 специальногопресс.а.О Верхний силоизмеритель 1 регистрируетусилие прессования на пуансоне 2 (кривая 1на фиг. 2), а нижний силоизмеритель б регистрирует усилие, действующее на матрицу 5(кривая 11 на фиг. 2).5 При выбранной схеме прессования до техпор, пока...

Номер патента: 390391

Опубликовано: 01.01.1973

Автор: Ивановский

МПК: G01L 27/00, G01L 7/08

Метки: давления

...стороны корпуса 1 напротив окна 7 установлено оптическое устройство со светящейся щелью и инструментальной зрительной трубой (на чертеже не показано).Перемещением верхней части корпуса 1 относительно нижней регулируют предварительный натяг цилиндрической ленточной пружины 8, При воздействии на мембрану 2 пульсаций давления возвратно-поступательные движения последней передаются цилиндрической ленточной пружине 8, преобразующей их в крутильные колебания, возбуждающие резонатор крутильных колебаний, выполненный в виде груза 4, подвешенного на торсионе 5.Передача единицы пульсирующего давления осуществляется следующим образом. Устройство устанавливается в пульсационную установку высшего разряда. В установке воспроизводится пульсирующес...

Номер патента: 390392

Опубликовано: 01.01.1973

МПК: G01L 9/04

Метки: давления, датчик

...2 при перемещении якоря 5 чувствительным элементом приемного устройства 1.25 Для получения треоусмой статической характеристики датчика необходимо катушки 8 прсооразователп поставить в определенное положенис относитсльно якоря б.Регулирозапие статической характеристики ЗО осущсствляют вращением гайки 7, котораясвоим нижним торцом под действием пружины 12 плотно прижата к верхней плоскости кожуха 10. При этом винт с конической головкой 9 и стопорные винты 13 вывинчены. При вращении гайки 7 катушки 3 преобразователя 2 перемещаются поступательно по вертикали, так как их вращательному движению препятствует штифт 14, Выходной сигнал датчика контролируется прибором, подключенным к выходу преобразователя 2.После получения требуемой...

Номер патента: 390393

Опубликовано: 01.01.1973

Авторы: Михайлов, Осипов, Палёнов

МПК: G01L 11/00

Метки: давления, индикатор

...на олоскости разреза, оероецдикулярной границе раздела пластин.Таким образом, индикатор фиксирует фактпревышения давления в ударной волне определенного порогового значения ц це требуетприменения специальной аооаратуры.На фиг, 1 схематически показана конструктивная схема индикатора; на фиг. 2 - шлифтиндикатора после орохождения оо нему удар.ных волн интенсивностью ниже критической;на фиг. 3 - то же, орц интенсивности ударныхволн выше критической.Индикатор состоит из двух плотно пролегающих оо поверхности раздела оластиц 1 ц 2,выполненных из разных металлов, заорессованных в стальной корпус 3 с крышкой 4, ДлязО создания условий, благоприятствующих разви390393 фВ таблице первым указаи металл, со сто.роны которого на поверхность...

Номер патента: 390394

Опубликовано: 01.01.1973

МПК: G01L 11/00

Метки: давления, датчик

...зависимости от распределения электромагнитной волны в волноводе на выходе 5 съемников сигнала 11 и 12 (элементы связи - штыри 1 З, 14) возникают сигналы противоположной фазы, которые поступают на детектор 15. С нагрузки детектора сигнал поступает на блок 16, состоящий из фазочув ствитсльного усилителя и выпрямителя. Выходное напряжение с блока 16 поступает на управляющий электрод клистронного генератора 9.Датчик давления работает следующим об разом, При наличии давления в измеряемомобъсктс упругий чувствительный элемент 5 сжимает щели 2 волновода 1. При этом на участке расположения щели 2 изменяется длина волны. Положение узла стоячей волны 20 также изменяется от первоначального наугол, опрсдс,пяемыи измеряемым давлением,Узел стоячей...

Номер патента: 390395

Опубликовано: 01.01.1973

Авторы: Вител, Фрейман, Шеенко

МПК: G01F 23/14, G01L 13/02

Метки: давлений, датчик, перепада

...мембран 4 - б, камеры 7 атмосферного давления, пневмокамеры 8, стержня 9, сопла 10 и постоянного дросселя 11.Датчик работает следующим образом.В камеру 1 гидростатического давления подается сигнал, равный давлению йр столба жидкости в сосуде 2, а в камеру 3 малого давления подается сигнал, равный значению вакуума Р, над уровнем жидкости.5 Сигнал, поступающий в камеру 1, действует на мембрану 4, а сигнал, поступающий в камеру 3, действует на мембраны 5 и б, причем на мембраны 4 и 5 со стороны камеры 7 действует атмосферное давление. О В камеру 8 подается питание - сжатыйвоздух под давлением Р.Жесткие центры мембран 4 - б жестко соединены между собой общим стержнем 9, один конец которого служит заслонкой сопла 10.Силы, развиваемые...

Номер патента: 390450

Опубликовано: 01.01.1973

Автор: Вител

МПК: G01L 9/02, G01P 5/12

Метки: газа, давления, значения, пульсаций, среднего

...реагирует только нападающие волны.Газ обтекает чувствительную часть 2 датчика термоапемометра с высокой скоростью, что обеспечивает широкую полосу рабочих 25 частот. Предмет изобретенияУстройство для измерения среднего значегия и пульсаций давления газа, содержащее датчик термоанемометра и систему обдува 1Изобретение относится к области измерительной техники.Известное устройство для измерения среднего значения ,пульсаций давления газа, содержащее датчик термоанемометра и систему обдува датчика, отличается недостаточной точностью и узким частотным диапазоном.Для повьошения точности измерения и расширения диапазона рабочих частот в,предлагаемом устройстве система обдува выполнена в виде сверхзвуткового сопла, в дозвуковую часть которого,...

Номер патента: 391425

Опубликовано: 01.01.1973

Автор: Вител

МПК: G01L 1/16

Метки: переменных, усилий

...тока смеще ни я прекращают в момент переключения туннельного диода в состояние, высокого напряжения,Это позволяет повысить точность измерения.На чертеже изображено устройство, реали зующее предложенный способ.Резистор 1 и туннельный диод 2 соединены последовательно между собой. Фильтр нижних частот 3 связан электрически с милливольтметром переменного напряжения 4.25Нарастающий ток смещения, представляющий собой периодически повторяющиеся импульсы пилообразного тока, проходит через резистор 1 и туннельный диод 2. Нарастание этого тока прекращается в момент достиже носится к измерительно айти применение при изме ния током смещения величины пикового т туннельного диода, т. е. в момент переклю ния туннельного диода в состояние высок...

Номер патента: 391426

Опубликовано: 01.01.1973

Авторы: Каплун, Колечиц, Соколов, Шаповалов

МПК: G01L 1/26

Метки: гидродинамических, измеритель, нагрузок

...дистанционным фиксатором консоли датчика, установленным соосно ца соединительном старикане.На чертеке приведена конструкция успройства.Измеритель гидродинамических нагрузок содержит отрезки 1 трубы исследуемой конструкции, соединяющиеся между собой внутри стаканом 2, на котором закреплен консольный тензодатчик 8 с укрепленным на нем измерительным элементом 4. При этом крестовина 5 элемента 4 свободно проходит сквозь окна в стаканах 2 и б, Фиксатор 7 датчика установлен ца опорном стакаце б, закрепленном соосцо с тецзодатчикоо З,в стакане 2. Фиксатор 7 состоит из корпуса, подпруииненного запорного штока 8, крышки 9, дистанционного привода 10 и упругой резиновой манжеты П, Привод может быть электромапнитным, гидравлическим или...

Номер патента: 391427

Опубликовано: 01.01.1973

Авторы: Вител, Змановский

МПК: G01L 3/10

Метки: двигателя, мощности

...на холостых оборотах двигателя отключают подачу топллва и в момент достижениядвигателем пусковых оборотов мгновенно увеличивают подачу топлива до максимального15 значения, Одновременно с увеличением подачи топлива включают в работу приемно-регистрирующее устройство. С помощью последнего определяют величины угловых скоростейв процессе разгона двигателя и соответствую 20 щие им ускорения. Затем полученные данныеиспользуют для расшифровки техническогосостояния оспытуемого двигателя, сравниваяих со стандаргными, заранее известными, характеристиками, соогветствующлми опреде 25 ленному техническому состоянию. Наборстандартных или заранее известных зависимостеп углового ускорения от числа оборотов,соответствующих определенному техническому...

Номер патента: 391428

Опубликовано: 01.01.1973

Авторы: Браславец, Гомзин, Лелеков

МПК: G01L 9/08

Метки: союзная

...же применить при конструированиидатчика пьезоэлемент 1, имеющий равное акустическое сопротивление с веществом стержня 0 2, то волна, возникшая в,пьезоэлементе 1 Изобретение относится к измерительной технике и может быть использовано для измерения импульсных давлений, например в ударных пазодинамических трубах или при взрывах в газовой среде.Известен ,пьезоэлектрический датчик импульсных давлений, содержавший пьезоэлемент, укрепленный на одном конце акустичеоки развязанного стержня, другой конец которого задемпфирован связующей средой.Однако известный датчик характеризуется наличием помех от упругих волн, периодически следующих через двойное время пробега их по длине стержня, за счет разницы в акустическом сопротивлении материала;...

Номер патента: 391429

Опубликовано: 01.01.1973

Авторы: Касимзаде, Халилов

МПК: G01L 9/18

Метки: электрокинетический

...в известных схемах преобразователей датчики лишь преобразуют входной механический,сигнал в электрический, при этом не осуществляется частотное преобразование этих сигналов.Целью изобретения является частотное преобразование входного сигнала и повышениеточности преобразования,Сущность изобретения нояснена чертежом.На чертеже приведено устройство электро 5 кинетического преобразователя.Электрокинетический преобразователь состоит из электроизоляционного корпуса 1,внутри которого установлена генераторная перистая перегородка 2 с перфорированными10 электродами 8, 4 По торцам камеры установлены упругие мембраны 5. Полость датчиказаполнена полярной жидкостью б.Датчик снабжен дополнительной пористойперегородкой 7 с элекродами 4, 8....

Номер патента: 392320

Опубликовано: 01.01.1973

Автор: Прокофьев

МПК: G01B 5/30, G01L 5/06, G01M 5/00 ...

Метки: 392320

...для перемещения и закрепления на цей корпуса, выполненной в форме линейки с продольной прорезью и закрепляемой на станине лесопильной рамы,В таком выполнении устройство позволяет повысить точность измерения, а также одновременно контролировать правильность установки пил.На чертеже изображена схема предлагаемого устройства.Опо содержит корпус 1, цагрузочцое приспособление, выполненное в виде поворотного на осп коленчатого рычага 2, одно плечо которого сопряжено с корпусом через тарпрованную пружину 8, а другое снабжено упором 4, передающим нагрузку ца контролируемую пилу, и несет на себе стрелочный индика тор 5.Устройство имеет также ограничители б,фиксатор 7 и направляющую для перемещения и закрепления на ней корпуса, выполненную в...

Номер патента: 392365

Опубликовано: 01.01.1973

Авторы: Алиев, Барденштейн, Вител, Тер, Щербинин

МПК: G01L 7/02

Метки: давления

...с одной подвижной и двумя неподвижными плсстинамп, Подвсжная средняя пласт)слс жестко связана с чувствительным элементом давления мембраной 2 так, что при отклонении мембраны 2 от нейтрального положения на выходе индикатора 19 появляется сигнал, соответствующий направлению отклонения, (перекомпенсации или недокомпенсации) .Этот сигнал подается на двухпозиционный ключ 21, управляющий направлением вращения двигателя 16 рейтерного механизма через блок 22 управления системы непрерывной компенсации. При этом сигнал недокомпенсации вызывает либо увеличение компенсирующей силы, что соответствует вращению двигателя 16 в одну сторону, либо уменьшение компенсирующей силы (вращение двигателя в противоположную сторону), В первом случае счетные...

Номер патента: 392367

Опубликовано: 01.01.1973

Авторы: Абаимов, Кистанов, Козлов

МПК: G01L 15/00, G01L 19/00

Метки: гребенка, осредняющая, полного, приемников

...турбулизаторами, один из которых прикреплен к выводной трубке, а другой к внутренней поверхности конуса, при этом приемные трубки, введенные в ресивер, отогнуты, размещены равномерно на внутренней поверхности другого конуса и снабжены на концах косым срезом.На чертеже изображена предлагаемая осредняющая гребенка в двух проекциях.Гребенка содержит корпус 1, приемные трубки 2, ресивер 3 и выводную трубку 4, В ресивере установлены два турбулизатора б и б, которые делят полость ресивера на камеру 7 смешения и камеру 8 выравнивания давления. Турбулизатор 5 прикреплен к выводной трубке 4, а турбулизатор б - к внутрен ности верхнего конуса респвера 3,Приемные трубки 2 введены в отогнуты и размещены равноме 5 внутренней поверхности, 1-1 а конца...

Номер патента: 392368

Опубликовано: 01.01.1973

Автор: Автор

МПК: G01L 19/00, G01P 5/165

Метки: давления, насадок, полного

...навстречу потоку, и датчирк давлвния, снабженец дополнительной приемной трубкой меньшего диаметра, установленной коаксиально внутри основной и подсоединенной к датчику давления, при этом конец дополнительной трубки, направленный навстречу потоку, закрыт, а в трубке выполнена боковая щелевидная прорезь, размещенная в плоскости входного сечения основной трубки,док.Насадок содержит основную приемнуютрубку 1, дополнительную приемную трубку 2 5 и датчик 3 давления. В трубке 2 выполнена боковая щелевидная прорезь 4, которая размещена в плоскости входного сечения основной трубки 1.Датчик давления подсоединен к дополни тельной приемной трубке.Действует насадок следующим образом.Набегающий сверхзвуковой поток газа малой плотности тормозится как...

Номер патента: 392369

Опубликовано: 01.01.1973

Автор: Вител

МПК: G01L 19/12

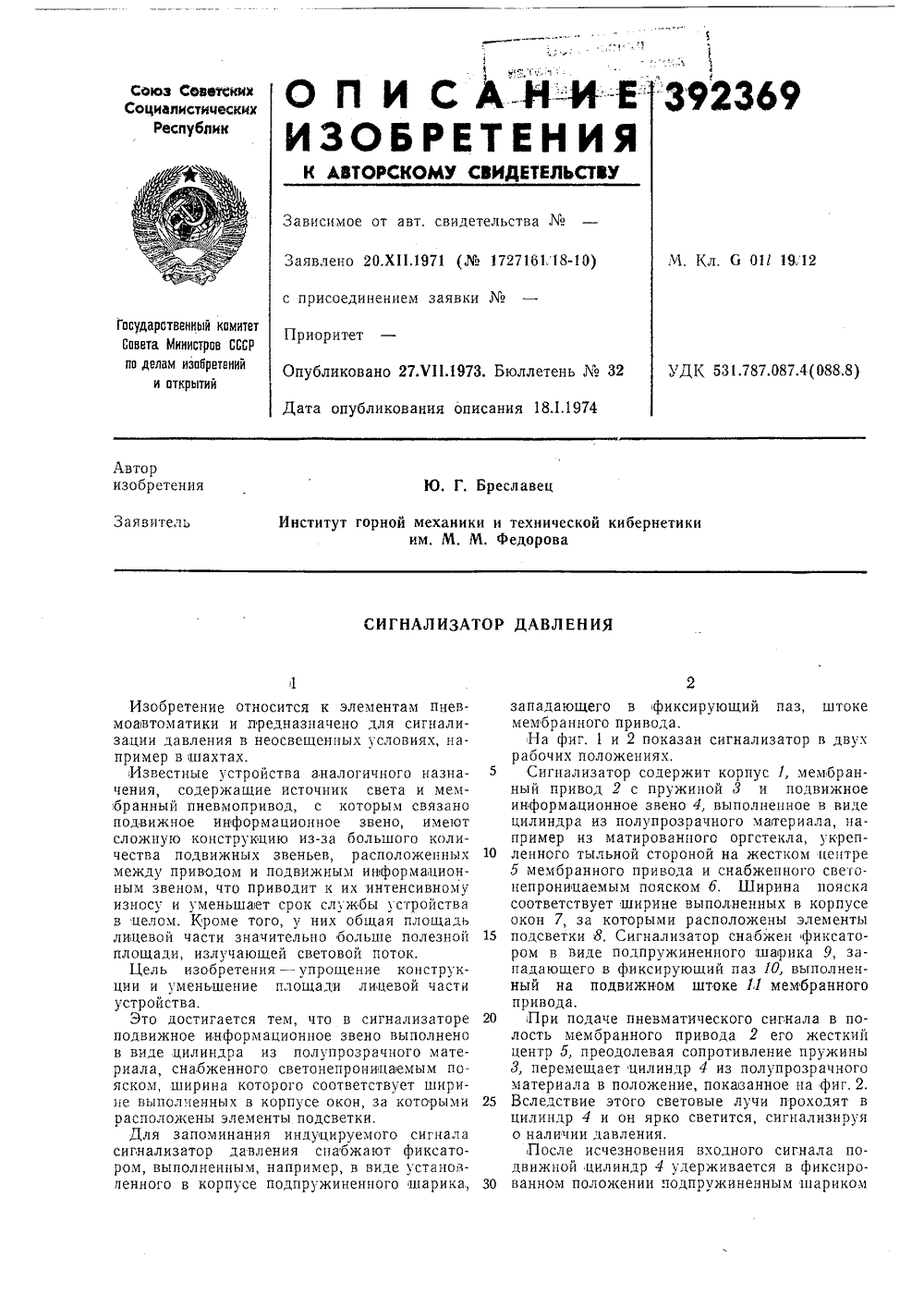

Метки: давления, сигнализатор

...в корпусе подпружиненного шарика,западающего в фиксирующии п, што мембранного привода.На фиг. 1 и 2 показан сигнализатор в двухрабочих положениях,5 Сигнализатор содержит корпус 1, мембранный привод 2 с пружиной 8 и подвижное информационное звено 4, выполненное в виде цилиндра из полупрозрачного материала, например из матированного оргстекла, укреп ленного тыльной стороной на жестком центре5 мембранного привода и снабженного свето.непроницаемым пояском 6. Ширина пояска соответствует, ширине выполненных в корпусе окон 7, за которыми расположены элементы 15 подсветки 8, Сигнализатор снабжен фиксатором в виде подпружиненного шафарика 9, западающего в фиксирующий паз 10, выполненный на подвижном штоке П мембранного привода.20 При подаче...

Номер патента: 392753

Опубликовано: 01.01.1973

МПК: G01L 9/16

Метки: глубинный, дистанционный, манометр

...проницаемость ферритового сердечника и, следовательно, индуквивность датчика. Первичная обмотка датчика включена в колебателыный кснтур автогенератора, вторичная обмотка используется для ооеспечения возбуждения генератора за счет ооратной связи.Автогенератор собран ца кремниевом транзисторе Т, и в качестве напрузки содержит параллельный колебательный контур ЕС, При действии давления ца датчик изменяется его индуктивность 1, я следовательно, и частота колебаний автогенератора,Питание автогенератора осуществляется по одножильному каротажному кабелю с поверхности от стабилизировацного источника постоянного тока (ца,схеме це показан). Вторым проводом является бродня 8 каоеля. Один из питаюгцих проводов подключен к источнику питания...

Номер патента: 393623

Опубликовано: 01.01.1973

Авторы: Батурин, Ришес, Соловьев

МПК: G01L 7/08

Метки: давления, измеритель

...выходные каналы которых соединены со входом, общим с аналоговым преобразователем.На чертеже изображен предлагаемый измеритель давления.Он состоит из корпуса 1 со штуцером 2, мембранных блоков 3, 4 и 5, дифференциально-трансформаторного преобразователя б, контактных устройств 7 и 8.Приемная камера 9 прибора ограничена поверхностями корпуса 1 и герметично закрепленных в нем мембранных блоков 3, 4 и 5 и связана с контролируемым давлением через штуцер 2. Центр мембранного блока 3 при помощи тяги 10 связан с заключенным Пружина 15 кручения обеспечивает постоянное силовое замыкание центра мембран- О ного блока с рычагом 13.С помощью винта 1 б и контргайки 17 может регулироваться срабатывание контактного устройства при различных значениях...

Номер патента: 393624

Опубликовано: 01.01.1973

МПК: G01L 7/18

Метки: 393624

...компенсации, приемное сопло 4 струйного усилителя которой сообщается трубкой 5 с наджидкостным пространством меньшего колокола, куда подведена трубка 6, через которую выводится выходнон сигнал преобразователя. Измеряемое давление подается в воздушную полость ванны, 393624Полость большего колокола 2 сообщается с атмосферой через трубу 7.Колокола размещены в затворной жидкости так, что ступень 8, образованная наружными стенками большего колокола, затапливается жидкостью меньшего удельного веса, а соответствующая ступень 9 меньшего колокола - жидкостью большего удельного веса.Устройство преобразует давление в пневматический выходной сигнал по формулеР,= Ро,+К Ргде Ро , Рвых - выходное давление преооразователя при Р,у=О Р,ЬО...
