G01L — Измерение сил, механического напряжения, крутящего момента, работы, механической энергии, механического коэффициента полезного действия (КПД) или давления газообразных и жидких веществ или сыпучих материалов

Номер патента: 336539

Опубликовано: 01.01.1972

Авторы: Апасеев, Сабанцев

МПК: G01L 1/04

Метки: силоизмеритель, торсионный

...с упорами, установленными па концах упругогсэлемента.Ня чертеже схематично изображец описываемый торсионный силоизмеритель для испытательной машины двустороннего действия. Снлонзмеритель содержит корпус 1 и упругий элемент 2 в форме спиральной пружины, кпнематически связанной передаточным механизмом 3 с сцловоспринимающим устройством 4 машины и указателем б нагрузок.Кроме того, в сцлоизмерцтеле имеется второй передаточный механизм б, связанный со вторым сцловоспринимающим устройством 7 машины и указателем 8, конец упругого элемента скреплен с осью 9, проходящей внутри него и кпцематически связанной со вторым указателем 8 нагрузок. Корпус 1 снабжен регулируемыми опорами 10 и 11, взаимодействующими с упорами 12 и 13, установленным; на...

Номер патента: 336540

Опубликовано: 01.01.1972

Авторы: Алексеев, Козловский, Малов, Московский, Плужников, Хлыстунов

МПК: G01L 1/16

Метки: 336540

...расположенные с обеих сторон пластины.Недостатком известного пьезодатчика является невысокая стабильность его температурных характеристик.С целью повышения стабильности температурных характеристик в предлагаемом пьезодатчике на пластине нанесены трн пары электродов, а измеряемое усилие подается только в область одной пары электродов.На чертеже изображен описываемьй пьезодатчик усилий.Он содержит пьезоэлектрический резонатор, включающий пластину 1 из пьезоматериала и три пары электродов 2 - 3, 4 - б, б - 7, расположенные с обеих сторон пластины. Все электроды имеют отводы 8 - 1,3, соединяющие увствительный элемент (пластину) с остальными узлами электрической схемы,Пьезодатчик усилнй работает следующим образом.Измеряемое усилие...

Номер патента: 336541

Опубликовано: 01.01.1972

Автор: Саламандра

МПК: G01L 1/22, G01M 13/00

Метки: давления, контактного

...по предлагаемому способу измерительпы и шток снабжают концентрично расположенным кожухом в виде полого цилиндра с внешним диаметром, равным диаметру штока, вращают измерительный шток относительно кожуха с постоянной скоростью, измеряют момент сопротивления вращению в функции от перемецения кромки штока по длине уплотнения, и по величине первой производной судят о величине контактного давления в каждом сечении по длине уплотнения. На чертеже показано устройство, реализующее предлагаемый способ.Устройство содержит измерительный шток 1, снабженный концентрично расположенным НТАКТНОГО ДАВЛЕНИЯ кожухом 2 в виде полого цилиндра с внешним диаметром, равным диаметру штока.Шток через пару конических колес 3 связан сприводом (на чертеже не...

Номер патента: 336542

Опубликовано: 01.01.1972

Авторы: Агрегатных, Московское, Шитое

МПК: G01L 3/04

Метки: 336542

...измере рутящих моментов, а также для проверп, д. зубчатых передач, винтовых зажит. п.Известны устройства для измерения крутчщего момента, в которых динамометр монтируется на гильзе, установленной на сменных валах различного сечения, при этоя гильза укреплена на одноем конице вала и не воспри 1 имает полностью его деформаций, что сказывается на точности измерений.Для расширения диапазона измерений и надежности крепления сменного вала в предлагаевом устройстве гильза выполнена с винтовым разрезом и жестко закреплена двумя концами на валу посредствсы безлюфтавого соединения в виде шпонки и цангового зажима, охватывающего шпонку по бокозым гра. ням.На чертеже показано предложенное устройство, состоящее из дцнамометра, смоцтц. рованного на...

Номер патента: 336543

Опубликовано: 01.01.1972

Авторы: Железобетона, Панов, Фоломеев, Ченко

МПК: G01L 5/04

Метки: арматурыi, натяжения, прибор, проволочной, прядевой

...фиг. 1 показан прибор, общий вид; на фиг. 2 - двухступенчатый реохорд; на фиг.8 - упругии элемент с датчиками.Прибор содержит раму 1, эксцентриковое рычажное устройство 2, регулировочную гайку т, крючок 4, корпус 5 измерительного приспособления, упругий элемент б с датчиками, двухступенчатый реохорд 7, двухзаходный винт 8, в канавках которого размещена константановая проволока 9. По проволоке перемещаются щетки 10 (для токо съемника) вокруг оси 11. Двойной редуктор 12 обеспечивает перемещение малой стрелки 13 с редукцией 1:10. Стрелки 13 и 14 расположены на шкале 15.Прибор работает следующим образом. О Рама прибора 1 устанавливается на арматуру, за которую цепляется крючок 4.После этого поворачивают эксцентриковое устройство...

Номер патента: 336544

Опубликовано: 01.01.1972

Авторы: Кривоносое, Новиков

МПК: G01L 7/04

Метки: давления, датчик, охлаждаемый

...охлаждения выполнена в виде примыкающего к чувствительному элементу и снабженного патрубками для протока газа отсека, разделенного пористой перегородкой с 25 камерой принудительного жидкостного охлаж,дения.На чертежеч состоящяйн элемента 2, 30 показан описываехтыи датиз корпуса 1, чувствителькамеры 3 газового охлаждения, входного 4 и выходного 5 патрубков камеры, камеры б принудительного жидкостного охлаждения, входного 7 и выходного 8 патрубков казимеры и пористой перегородки 9.Работа датчика заключается в преобразовании давления высокотемпературной среды в усилие, перемещение или деформацию чувствительного элемента 2. Тепло с чувствительного элемента снимается потоком газа, поступающего в камеру 3 через патрубок 4 и выходящего через...

Номер патента: 336545

Опубликовано: 01.01.1972

Авторы: Барденштейн, Научно, Проектный, Тер, Щербинин

МПК: G01L 7/06

Метки: 336545

...ем мембрана прцу и корпусной дстороидального ц Мембрана для приборов 20 ции, выполиенная с торо отяичаюигаяся тем, что, с постоянства эффективной п не измеряемых давлений, е выполнен в виде дуги,25 окружности, и сопряжен с сиальными участками, прич креплена к жесткому центр тали по линии сопряжения трубчатых участков.ивает орма- оропИзвестно применение мембран с тороидальньв гофром для приборов силовой компенсации, для которых не требуется высокая чувствительность мембраны, но необходимо постоянство эффективной площади в диапазоне измеряемого давления (перепада) и неболь. шой гистерезис.Для обеспечения высокой циклической прочности, определяющей длительную работоспособность, необходимо исключить местные перенапряжения материала...

Номер патента: 336546

Опубликовано: 01.01.1972

Автор: Климовский

МПК: F01D 17/08, G01L 7/18

Метки: биб, ги-отека, комбинированный, кс-юоюзндя, насадокi, чеи1и, ш1е011дя1

...Для того, чтобы косой скачок, возникающий на острые иглы, не влиял на измерение статического давления (был близок к характеристике), отверстия располагаются от И острия иглы на расстоянии 12 а. Трубки д соскошенными под углом 30 к оси иглы срезами расположены по обе стороны иглы, а трубка 4 - в одной плоскости с ней. Приемные отверстия трубок д и 4 находятся на рассточ пии И от отверстий 2, чтобы возбуждаемыена трубках головные волны не касались отверстий. Трубки насадка присоединены к ма нометрам б. Отклонение от указанных размеров насадка приводит либо к увеличенито 20 габаритов, либо к ухудшению его характеристик.Принцип действия насадка состоит в следующем.Приемную часть насадка погружают в по ток и устанавливают так, чтобы...

Номер патента: 336547

Опубликовано: 01.01.1972

Авторы: Демченко, Раевский

МПК: G01L 11/00, G08C 19/16

Метки: выходом, давления, датчик, частотным

...и криогенных сред, штуцер снабжен головкой со сквозными радиальными отверстиями, сходящимися в центральном подводящем канале, размещенной с зазором в подмембранной полости.20На чертеже изображен описываемый датчик, состоящий из корпуса 1, выполненного за одно целое с мембраной 2 и чувствительным элементом 3 - вибрационно-частотной перемычкой.Внутри корпуса 1 закреплен с помощью гайки 4 и прокладки б штуцер б, снабженный головкой 7 с радиально расположенными отверстиями 8, сходящимися в центральном подводящем канале 9 штуцера б.ЭО К корпусу 1 прикреплен держатель 10, на котором закреплены катушки возбудителя 11 и адаптера 12 колебаний и усилитель 13,Измеряемое давление поступает в подмембранную полость и деформирует мембрану 2, При этом...

Номер патента: 336548

Опубликовано: 01.01.1972

Авторы: Айламаз, Черкасов

МПК: G01L 11/00

Метки: 44ьлмотекл, г11сна1, гпш"и1, давлени51, изленения, измеритель, скорости

...выходе которого появится напряжение, пропорциональное скорости изменения давления Р на входе датчика 1.При дальнейшем увеличении давления Р напряжение на выходе датчика 1, а следов:;- тельно, и на выходе согласующего усилителя 2, будет расти, и по достижении величины О,р, на которую настроен коммутатор 4, последний сработает и его исполнительные элементы 5 подключат к резистору 9 через соответствующий регулировочный резистор источник компенсирующего напряжения, что вызовет появление на резисторе 9 компенсирующе. го напряжения, имеющего полярность, проти воположную полярности выходного напряжения датчика 1,В результате напряжение на входе согласующего усилителя 2, а следовательно и на его выходе, уменьшится до величины У,ц, близкой, но...

Номер патента: 336549

Опубликовано: 01.01.1972

Авторы: Осветимский, Сафонов

МПК: G01L 11/00, G01L 7/08

Метки: jmliбиблиотена, uiejsiih, давлениявсесоюзнаяпатей, изменения, скорости

...обесточенном состоянии закрыт, поэтому изменение измеряемого давления приводит к возрастанию перепада давлений между полостямц 7 и 8 датчика перепада давлений. Капилляр 12 выбран таким образом, что прп изменении измеряемого давления с максимальной скоростью, ца измерение которой рассчитано устройство, протекание воздуха через капилляр приводит к тому, что перепад давлений между полостями 7 и 8 не превышает опасного предела, при котором происходит повреждение чувствительного элемента - мембраны 9, хотя электроклапац остается закрытым. Время установления перепада давлений между полостямп 7 и 8 при336549 О. ПолевКурил ко оставит Техред Редактор С. Хе орректор Т, Гревцо Изд,572 Тираж 448 Подиисноепо делам изобретений и открытий при Совете...

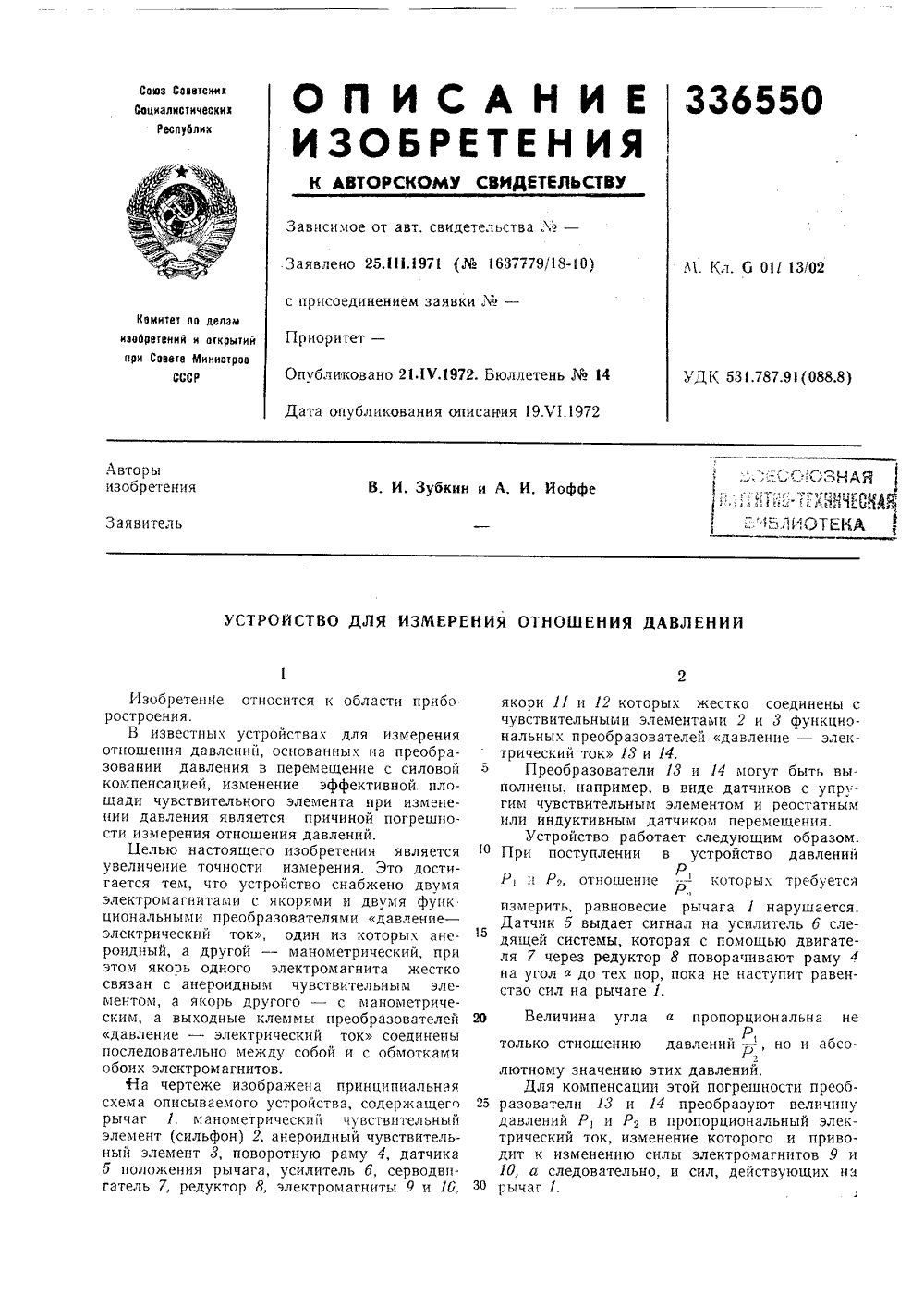

Номер патента: 336550

Опубликовано: 01.01.1972

Авторы: Зубкин, Иоффе

МПК: G01L 13/02

Метки: ji_, uhiljiititahlб5б, лиотека, союзная

...с якорями и двумя функ циональными преобразователями давление - электрический ток, один из которых анероидный, а другой - манометрический, при этом якорь одного электромагнита жестко связан с анероидным чувствительным элементом, а якорь другого - с манометрическим, а выходные клеммы преобразователей давление - электрический ток соединены последовательно между собой и с обмотками обоих электромагнитов.На чертеже изображена принципиальная схема описываемого устройства, содержащего рычаг 1, манометрический чувствительный элемент сильфон) 2, анероидный чувствительный элемент 3, поворотную раму 4, датчика 5 положения рычага, усилитель б, серводвигатель 7, редуктор 8, электромагниты 9 и 16,якори 11 и 12 которых жестчувствительными...

Номер патента: 336551

Опубликовано: 01.01.1972

Авторы: Барановский, Быкин, Гинцев, Таланчук, Трубенок

МПК: G01L 13/02

Метки: абсолютного, давления, манометр

...схема описываемого манометра, содержащего измерительный 1 и вакуумцровапцый 2 сильфоцы, торцы которых связаны жесткой тягой 8, индикатор рассогласования 4, усилитель б, реверсивный двигатель б и отсчетное устройство 7. Вакуумированный сильфон 2 кинематически связан с реверсивным двигателем б через винтовую пару 8. Жесткая тяга 8 непосредственно связана с индикатором рассогласования 4.При измерении абсолютного давления жесткая тяга 8 перемещается в ту цли другую сторону и воздействует на индикатор рассогласо вания 4; сигнал его через усилитель 5 посту.пает на реверсивный двигатель б, который через винтовую пару 8 перемещает сильфон 2 5 до восстановления равновесного положениятяги 8.Угол поворота вала двигателя б являетсямерой...

Номер патента: 336552

Опубликовано: 01.01.1972

Авторы: Кривоносое, Новиков

МПК: G01L 19/06

Метки: 1дябиблиотека, nг, всесоюзная, патнтмо, т"у

...повышения эффектРния в камере жидкостыоголагаемого датчика, располчувствительного элемента,электрода электрозарядного В. Иовиков и И. И. Кривонос охлаждающей жидкости и рао независимо друг от друга,На чертеже показан описываемый датчик, состоящий из корпуса 1 с чувствительным элементом 2. Внутри корпуса имеется камера 3 жидкостного охлаждения, прямой и обратный клапаны 4 и 5 и два электрода б электроразрядного устройства 7.Работа датчика заключается в преобразовании давления Р в усилие, перемещение н деформацию чувствительного элемента 2. С целью охлаждения наиболее ответственных элементов и узлов датчиков при повышении температуры рабочего тела или окружающей среды служит камера жидкостного охлаждения 3, Для устранения зависимости...

Номер патента: 336553

Опубликовано: 01.01.1972

Авторы: Садиков, Специальное, Щербина

МПК: G01L 21/14

Метки: манометр, теплоэлектрический

...элемент выполнен в виде двух объемных полупроводниковых элементов с общим оребрениым торцом, установленных на электро- изоляционных основаниях, к каждому из которых подсоединен токоподвод.На фиг. 1 изображен описываемый манометр, включенный в измерительную схему.Манометр содержит корпус 1, выполненный из теплопроводного материала, термочувствнтельный элемент 2, выполненный в виде двух объемных полупроводниковых элементов 3 и 4 с общим оребренным торцом 5, которые установлены на электроизоляционных основаниях б и 7 и токоподводы 8 и 9, Термочувствительный элемент 2 представляет собой тепловой насос и является одновременно нагревателем и измерительной термопарой, К манометру подключены стабилизатор тока 10 и схема 11 питания н...

Номер патента: 336597

Опубликовано: 01.01.1972

Авторы: Ким, Михайлов, Патрикеев, Пермский, Старков

МПК: G01L 1/14, G01N 33/38

Метки: датчик, неразрушающегоконтроля, прибора, электронного

...контроля физико-механических свойств материала ;а цементной основе по их диэлектрическим свойствам.11 звестен датчик электронного прибора для иеразрушающего контроля физико-механических свойств материала на цементной основе, ь ил оч з ющи й два электрода.Известный датчик не позволяет достаточно точно определить физико-механические свойства материала при контроле диэлектрических характеристик из-за того, что происходит растекание электромагнитного поля,по материалу за пределы, ограниченные электродными пластинамп датчика, не давая возмож гости сконцентрировать поле в определенном обьеме.Цель изобретения - повысить точность оцспки физико-механических свойств материалов, именнцпх доступ с одной стсроны поверхности. вьрполненные в виде...

Номер патента: 337495

Опубликовано: 01.01.1972

Авторы: Золотев, Меркулов, Пальцев

МПК: E21B 47/06, G01L 7/04

Метки: глубинный, манометр, регистрирующий

...давления,Применение двигателя 11 постоянного момента в качестве ленточной передачи позволяет осуществлять реверсивное движение пера без дополнительного источника энергии, так как он сам является ее аккумулятором.Наличие постоянного по величине и направлению крутящего момента на шкиве 1 О обеспечивает также выбор люфтов во всех звеньях кинематической цепи,В процессе измерения давления барабан 17 вращается часовым приводом 18. Таким образом в приборе производится запись в координатах давление - время. Предмет изобретения Глубинный регистрирующий манометр,включающий корпус, чувствительный элемент 5 в виде геликоидальной трубчатой пружины,соединенной одним концом с входным валом повышающего редуктора, механизм регистрации и часовой привод,...

Номер патента: 337665

Опубликовано: 01.01.1972

Авторы: Бирюков, Соколов, Центральный

МПК: G01L 1/08

Метки: iкирпича, прочности, раствором, сцепления

...соединенньеми одним концом с прижимными щеками тюсредсэвом шарнирных крестовин, а другим - с вертикальной тягой, взаимодействующей через траверсу с механизмом отрьева.На фиг. 1 изображено устройство, общий вид; на фиг. 2 - вид ло стрелке А фигуры 1.Устройство для определения прочности сцепления кирпича с раствором включает механизм 1 отрыва кирпича от раствора с измерительным приопособлением 2, захваты с прижимными щеками 3 и винтовыми стержнями 4. После пропиливания и расчистки вертикальных шкивов кладки опорную балку 10 центрн руют и выверяют по уровню 11. Прижимныещеки размещают в швах, кладки и лри помощи гаек 12 обеспечивают требуемое расстояние между щеками.Создаваемое механизмом отрыва уснлнс 15 через траверсы передается на...

Номер патента: 337666

Опубликовано: 01.01.1972

Авторы: Альтман, Бахтеев, Верещагин, Институт, Киевский, Кузнецов, Мавроди, Смирнов

МПК: G01L 1/22

Метки: тензодинамометр

...тензопреобразователи 1 б. Последние изолированы15 от упругого элемента 2 каркасами 17 из изоляционного материала, на которых закреплены предварительно навитые проволочные тензопреобразователи 1 б, и соединены с внутренней поверхностью стенок каналов с помогцью20 клея, заливаемого в каналы 15,Для лучшей защиты тензопреобразователейи клеящего вещества от внешних воздействийверхние кромки стенок кольцевых каналов 15соединены, например, посредством вальцовки25 или сварщики.Концы 18 тензопреобразователей 1 б черезпоперечные канавки 19, вьпполненные на верхних,кромках одной из стенок канала 15, выведены и подсоединены к контактам 20, рас 30 положенным на изолирующей подложке 21,44/7 Изд.627 ТПодписноеГИПИ Комитета потепий н открытий...

Номер патента: 337667

Опубликовано: 01.01.1972

Авторы: Боровиков, Труфакин

МПК: G01L 1/22

Метки: v-»t"-=f, »-asjilsigft, лиф, лкgt, союзндя, т"-а

...Г. Невская едактор Т. Загребельная Текред Т. Курилко Корректор Л, Орловаказ 1414/8 Изд.827 Тираж 448 ПодписноНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж.З 5, Раушская наб д. 45 пография, пр. Сапунова,Датчик состоит из стального цилиндрического стержня 1 с наклееными на различном расстояниями от его рабочего торца 2 тензометрами 3 и 4. Оптимальные расстояния наклейки тензометрэв от рабочего торца стержня 5 установлены исследованиями характера изменения формы импульса в области упруго- пластической и упругой деформации,Тензометр 3 из,константановой проволокинаклеивается вдоль оси стержня на расстоя нии 50 - 70 мм от его рабочего торца в области А упругопластической деформации и...

Номер патента: 337668

Опубликовано: 01.01.1972

Авторы: Воронович, Островский

МПК: G01D 1/14, G01L 3/12

Метки: действующих, конструкцииобъекта, нагрузок, повторяемости, регистрации, элементы

...производной сигнала от датчика нулю. При этом вход усилителя подключен к датчику, а контакты реле включают цепь питания фотодиодов. 30 На чертеже изооражена олок-схема предлагаемого устройства.Свгнал датчика, измеряющего действующую на элемент конструкции нагрузку, подается через усилитель 1 одновременно на вход шлейфового вибратора 2 и на,вход блока управления фотодиодами д. Под действием этого сигнала зеркальце вибратора начнет поворачиваться и отраженный от него световой луч источника 4 будет перемещаться по фотодиодам б в соответспвии с амплитудой сигнала. В общем случае питание на фотодиоды не подано и они не реагируют на п ающий на них луч. В блоке управления фотодиодамп входной сигнал постоянно дифференцируется. В момент...

Номер патента: 337669

Опубликовано: 01.01.1972

Авторы: Коргузенков, Кривич, Логинов, Перекатов, Скоробогатый

МПК: G01L 3/24

Метки: валах, вращающихся, мащин, мощности, работы

...интегр ра б подается на реле 7 максимального пряжения, имеющее контакты ьключ указателя 8 произведенной работы (сче ка). На торсионном валу 9 установлена втулка10. Вращаясь вместе с валом, опа имеет возможность перемещаться вдоль его оси. На втулке 10 с помощью подшипника 11 смонти рован невращающийся диамагнитный диск 12,с перемалоевыми замыкающими магнитопроволами 13, расположенными между магнитопроводами дагчика 2. Диск связан с невращающимся корпусом прибора 14 упругими 25 элементами 15. На фланце втулки 10 установлены три кулачка 1 б, 1 которые прижимаотся к роликам 17 под действием на втулку упругих элементов 15. Ролики 17 установлены на диски 18, напрессованном на вал 9. На валу ЗО закреплена ведущая шестерня 19,...

Номер патента: 337671

Опубликовано: 01.01.1972

Авторы: Глухарев, Захаров, Зая, Целовальников

МПК: G01L 19/02

Метки: дистанционного, манометра, указатель

...1. Двигатель через обратный редуктор 2 отрабатывает датчик б и пндицирующую стрелку 4 до согласо ванного положения.Гальванометрический принцип осуществляется в указателе благодаря наличию позиционного момента на оси стрелки от воздействия,пружины, уравновешенного моментом 20 двигателя.Таким образом, совмещение в конструкцииуказателя гальваномстрическото и компенсационного методов измерения позволяет построить указатель высокого класса точности с 25 возвращением стрелки в нулевое положение,прп отключении питания схемы манометра.Указатель с градуиронкой шкалы в соотвстствующих единицах измерения может найти широкое применение в дистанционных при- ЗО борах контроля различных неэлектрических альвав ну ченииограели соманоимеют щение е при...

Номер патента: 337672

Опубликовано: 01.01.1972

Авторы: Журавлева, Клебанов, Сумароков

МПК: G01L 19/02

Метки: микродатчик

...датчика размещен на диэлектрцчеокой подложке и вьсполцен в виде структуры нанесенных одна на другую пленок реперцых металлов, например висмута, таллия и других, и сплавов, причем пленки этих металлов и сплавов отделены одна от другой диэлектриком и электрически соединены,параллельно.На фиг. 1,схематически изображен предлагаемый микродатчик, выполненный в виде пленочной структуры реперных металлов и сплавов, виды сверху и сбоку; на фиг. 2 - микродатчик, слои структуры которого разделены слоем диэлектрика. Лктивцый элесть гкродатчика размещен ца диэлектрической 1 одложке 2 ц вьяполнен в виде структуры нанесенных одна,на другую,пленок 8 и 4 реперных металлов, напри 5 мер висмута, таллия и других, и сплавов. Дляповышения...

Номер патента: 337673

Опубликовано: 01.01.1972

Автор: Шул

МПК: G01L 19/06

Метки: дифманометра, защитное

...корпусапри этом патрубки размещены,в,верхней части приливов.Для улучшения теплообмена с окружающей средой приливы снабжены байпасными трубопроводами и выполнены оребренными.На чертеже изображен общий вид предлагаемого устройства. Устройсгво работает следующим образов 10 По корпусу 1, включенному в,вертикальнуютехнологическую линию, движется, поток увлажненного горячего газа сверху внизкак показано на чертеже стрелкой. Через от(верстия 2 в корпусе газ, насыщенный влагой, 15 проходит в полость приливов 8 и 4, которыеслужат конденсационной камерой, выполненной в виде теплообменника. Стенки приливов с одной стороны омываются горячим газом, лоступающим из скважины, а с другой - на ружным воздухом. За счет разности температур из...

Номер патента: 337674

Опубликовано: 01.01.1972

Авторы: Златкис, Пипко, Плисковскнй, Шелихов

МПК: G01L 23/00, H01J 9/385

Метки: мшцшышмешдябиблиотека

...интегрируя выходной сигнал датчика.На фиг. 1 представлена принципиальная блок-схема поста откачки электровакуумного прибора; на фиг. 2 показана динамика изменения да 1 вления в вакуумной системе уточки А и В соопветствуют началу закрытия и открытия высоковакуумного вентиля; кривая 1 характеризует изменение давления,в объеме откачиваесмого прибора; кривая 11 - изменение давленця под вентилем; кривая 111 - изменецие давления в области датчика давления). системе измеряюнал с которогозатем - на элеквакуумной сист5 изолируется оттилем 9.соопветствующей значению остаточного давления Р характеризует количество газа, откачиваемого насосом 5 после закрытия вентиля 9 до установлеьгия,давления Р,.М НПлощади Рь и Р 2, ограниченные,кривои изменения...

Номер патента: 337796

Опубликовано: 01.01.1972

Авторы: Азербайджанский, Скоков

МПК: G01L 9/00

Метки: электрокинетический

...сетчатые электроды 3, упругие мембраны 4, выводы 5 от электродов 3. Полость преобразователя заполнена электрокинетической жидкостью 6.Корпус 1 электрокинетического преобразователя выполняют из полимерного материала (например фторопласт, полиэтилен и др,). Перегородка 2 изготовлена из пористого материала и делит полость преобразователя на две камеры. В,каждой камере расположены сетчатые электроды 3, с которых через выводы 5 снимается электрический сигнал, пропорциональный давлению а полиэтиленовые упругие мембраны 4, размещенные по торцам каждой камеры преобразователя.Для заполнения камеры рабочей жидкостьюв корпусе оставляют дополнительные отвер стия, которые герметизируют после заливкижидкостью под вакуумом.В предложенном...

Номер патента: 338794

Опубликовано: 01.01.1972

МПК: G01L 1/06, G01L 1/24

Метки: контактных, напряжений

...пластичной прокладки зависит не только от величины контактного напряжения, но и от наличия смещения соприкасающихся тел.С целью устранения погрешности измеренийконтактных напряжений, вызываемых сдвигом, по предлагаемому способу в зоне контакта соприкасающихся тел дополнительно помещают прокладку с меньшим сопротивлениемсдвигу, исключающую влияние сдвига на деформацию основной прокладками и измеряющуюконтактные напряжения. Влияние сдвига соприкасающихся тел в этом случае проявляется в прокладке с меньшим сопротивлениемсдвигу, т. е. в компенсирующей, котооая предохраняет таким образом пластичную прокладку от дополнителыных искажений,.Предлагаемый способ иллюстрируется чертежом,Между соприкасающимися телами вводят две прокладки:,...

Номер патента: 338795

Опубликовано: 01.01.1972

Авторы: Музалевский, Центральный, Чекалов

МПК: G01L 1/06

Метки: внутренних, напряжений

...количественной оценки вцутренних напряжений.Предлагаемый способ отличается тем, что в качестве индикаторных пластин используют предварительно протарированные пластины, деформацию которых определяют просвечиванием, например, рентгеновскими лучами. Это позволяет произвести количественную оценку внутренних напряжений непосредственно в процессе нагружения детали,Предлагаемый спосоОпределение внутреразце, например приследующим образом,5 В качестве образца используются алюминиевые пластины, между которыми раополагают предварительно протарирова нные микронные стальные полосы с вырезами, Пластины собирают;в пакет, штифтуют от возможного вза имного смещения и помещают в камеру длядиффузионно-вакуумной сварками, где оор азец сваривают до...

Номер патента: 338796

Опубликовано: 01.01.1972

Авторы: Андреев, Всесоюзный, Геофизики, Савельев, Шехтер

МПК: G01L 1/08

Метки: грунтов, донных, опробования
