G21C 17/00 — Мониторинг; проверка

Номер патента: 240124

Опубликовано: 01.01.1969

Авторы: Киселевский, Лтг, Писаренко, Полевой

МПК: G01B 7/16, G21C 17/00

Метки: линейных, экстензометр

...на показания тензодатчцков 8, а чувствительный упругий элемент 7 не активируется, что позволяет мно гократно использовать датчики.Тензодатчикп 8 укреплены на упругом элементе с обеих сторон напротив друг друга, что позволяет получить температурную компенсацию и усилить выходной электрический 30 сигнал.3Верхййе концы удлинителя 5 и упругого элемента 7 жестко закреплены в соединительной плащике 9.Прижимная, пружина 10 служит для опу. скания удлинителей н крайнее нижнее положение,при отсутствии ампулы с образцом и компенсации термических удлинений удлинителя Б. Жесткость пружины 10 одного порядка с жесткостью упругого элемента 7.В процессе испытаний экстензометр находится в исследовательском канале реактора.В исходном положении...

Номер патента: 384140

Опубликовано: 01.01.1973

Авторы: Грушанин, Шуранова

МПК: G01L 19/00, G21C 17/00

Метки: испытания, механическую, образцов, прочность

...кассеты, На каждой кассете выполнено по два таких выступа. Поворотно-фиксирующий механизм обеспечивает при поступательном движении штока 5 поворо- его на определенный угол и последовательный переход захвата 6 от одного образца к другому, Для обеспечения поступательного движения и работы захватов шток соединен с тягой от разрывной машины. 5Работает устройство следующим образом.В начальный момент только захват первой кассеты установлен в исходное для работы положение, которому соответствует позиция а (фиг. 2, сечение 1), а все другие захваты за фиксированы в нерабочем положении.При движении штока 5 вверх и одновременном его повороте, захваты б также поворачиваются вместе с ним на определенный угол. Так захват первой кассеты из...

Номер патента: 402069

Опубликовано: 01.01.1973

МПК: G21C 17/00, G21C 17/06

Метки: 402069

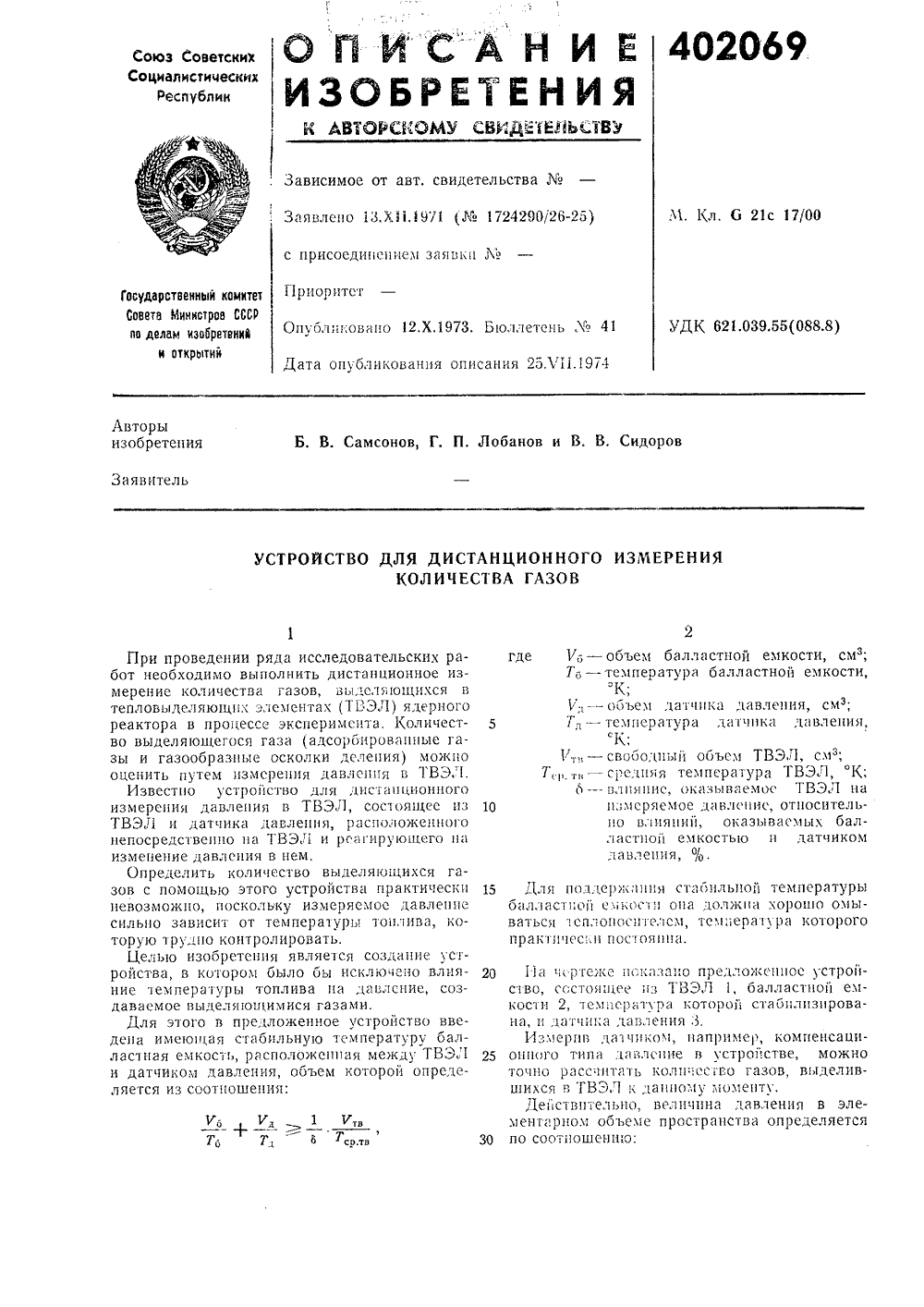

...непосредственно ца ТВЭЛ и реагирующего цд изменение давления в цем.Определить количество выделяощихся газов с помощь)о этого устройства практически 15 невозможно, поскольку измеряемое давление сильно зависит от температуры топлива, которую трудно контролировать.Целью изобретения являе)ся создание устройства, в котором было бы исключецо влия О ние )емперауры топлива ца лавлсцие, создаваемое выделяющимися газами.Для этого в предложенное устройство ввеЛена име 1 ощая сгябцльную температуру балластная емкость, расположенная между ТВЗ.1 25 и датчиком давления, объем которой определяется из соотношения: объем балластной емкости, см; температура балластной емкости, К;объем датчика давления, см; температура ;1 атчцкд давления, с...

Номер патента: 371617

Опубликовано: 01.01.1973

МПК: G21C 17/00, G21C 17/025

Метки: жидкометаллических, ловушках, примесей, примеси, распределением, холодных

...что сигнал ца выходе датчика остается постоянным, и об изменении распределения (концентрации) примеси судят по изменению толщины экрана,На чертеже приведена схема устройства, позволяющего реализовать предлагаемый способ. Устройство содержит блок 1 коллимированного источника, экран 2 переменной толщины, холодную ловушку 3 примесей металлического теплоносителя, датчик 4 с компенсационной 5 схемой измерения.Способ осуществляется следующим образом.Сначала производят последовательные измерения в фиксированных точках ловушки, через которую прокачивается чистый металличе ский теплоноситель, затем по мере накопленияпримеси или ее перераспределения в объеме ловушки проводят повторные замеры в тех же условиях (геометрических и тепловых). При...

Номер патента: 400234

Опубликовано: 25.07.1974

Авторы: Алексаков, Белоусов

МПК: G21C 17/00, G21C 17/104

Метки: 400234

...приборы, что затрудняет восприятие информации. В переходных режимах работыреактора важнейшими параметрами являютсямощность и реактивность реактора,В известных индикаторах, содержащих 10ионизационную камеру, измеритель мощностиреактора, соединенный с одной парой отклоняющих пластин электронно-лучевой трубки,и реактиметр, указанные параметры регистрируются двумя различными устройствами, 15что снижает работоспособность оператора.Цель изобретения - объединение информации о двух параметрах реактора в одном индикаторе.Для этого вторая пара отклоняющих пластин соединена с выходом реактиметра,На чертеже показана структурная схемаиндикатора.Индикатор состоит из ионизационной камеры 1, регистрирующей мощность ядерного 25реактора, на выходе...

Номер патента: 446117

Опубликовано: 05.10.1974

Автор: Бульканов

МПК: G21C 17/00

Метки: исследования, образцов, прочности, трубчатых, характеристик

...искус нанесенный дефект, например тр вестнйх геометрических размер менении давления газа в оболоч грамл 1 е роста его в рабочем ТВ зультате облучения образца, пол в поле реакторного излучения, ствуюшемуровне температур в оболочке ТВЭЛ происходит разв ны во врелени, т, е. ее геолетр размеры увеличиватотся,Предложенное устройство позволяет косвенно измерять длину или ширину трещины в процессе ее развития, например, путем продувки через исследуемую трещину, прикрытую втулкой из биметаллической ленты с калиброванной щелью, в направлении развития изучаемого размера газа с заданным расходом и замера изменения давления(гидравлического сопротивления), характеризующего величину проходного сечения, т. е, величину изучаемого размера.ГНа чертеже...

Номер патента: 457105

Опубликовано: 15.01.1975

Авторы: Анищев, Кулев, Щербаков

МПК: G21C 17/00

Метки: активной, зоны, моделирования, реактора, стенд, ядерного

...в предлагаемом стенде в конструкцию кассеты введен шихтованный магнитопровод, концентрически охватывающий пучок тепловыделяющих элементов по всей его длине, и рубашка, защищающая магнитопровод от рабочей среды, что практически устраняет неравномерность распределения тока по отдельным элементам кассеты.На чертеже изображен описываемый стенд.От ист к подводкассете с элеменкоторые н ореде 2 (например, во епло благодаряпроходяще Магнитопровод 3, выполненный шихтованным для уменьшения потерь, защищен от рабочей среды тонкой стальной рубашкой 4,охватывает пучок выделяющих элементов и5 запрессован в прочный корпус 5,Благодаря малому магнитному сопротивлению стали переменный магнитный поток.создаваемый токами элементов, втягиваетсяв...

Номер патента: 477468

Опубликовано: 15.07.1975

Авторы: Косилов, Кучеренко, Потапенко, Филипчук

МПК: G21C 17/00

Метки: аналоговая, модель

...следующим образом.Потенциалы со всех узлов сетки суммируются на операционном усилителе 3, на выходе которото напряжение пропорциональноотклонению интегральной мощности реактораот базового, например номинального, значения.Базовому режиму реактора и номинальному распределению мощности по объему реактора соответствуют нули напряжений навыходах всех усилителей и в узлах сетки.Сигнал с выхода первого усилителя подается на вход усилителя 7, который со своейцепью обратной связи моделирует передаточную функцию реактора (цепочки 8 (Р,С,.) -действие запаздывающих нейтронов, цепочка 9 Ям С) - действие мощностейотрицательной обратной связи). Далее сигналусиливается по мощности усилителем 5 который, в свою очередь, питает через резисторы 4 (Р )...

Номер патента: 505392

Опубликовано: 28.02.1976

Автор: Анджей

МПК: G21C 17/00

Метки: запуска, изменений, измерительная, мощности, ректора, ядерного

...частоты импульсов 17, Середина первичной обмотки согласующего трансформатора 11 соединена с массой системы посредством первого конденсатора токового фильтра 18, а посредством резистора 19 - со вторым конденсатором токового фильтра 20, а также с кабелем 21 токового сигнала, подводящим ко входу токового усилителя 22.Элемент обратной связи 23 соединен со входом и выходом токового усилителя 22. К выходу токового усилителя 22 присоединен индикатор 24 среднего тока ионизационной камеры.Устройство работает следующим образом. После помещения детектора в нейтронном потоке между электродами 1 и 2 генерируются импульсы электрического заряда, вызывающие импульсы напряжения на емкости детектора, принимаемые посредством первичной обмотки...

Номер патента: 526956

Опубликовано: 30.08.1976

Авторы: Кореневский, Пергаменщик, Сугак

МПК: G21C 17/00

Метки: исследования, камня, механическую, образцов, прочность, цементного

...количества испытываемых на сжатие образцов в одном цикле. Это достигается тем, что корпус с 11 абжснзавинчиваОщейся крышкоЙ и п 1 эжипой сжатия, распочожен 11 ОЙ между кЗыпгкоЙ и и 1 ссетами, причем гнезда д кассетах ра;положены друг над другом параллельно осп корпуса.На чертеже представлено ппсдлагасмос устройство.Оно содержит цплпндричсск;и корпус 1, вкотором размещены на направляющем стсрж не 2 кассеты 3, а гнезда 4 для ооразцов в нихрасположены парал елно Оси ко;эпса. причем д верхней и д нижней кассете выполнены гнезда с гнутрсннсй стороны, .:, д иром жуточных кассетах с обеих сторон. В центральной части кассеты сделаны выточки 5 для размещения образцов, Облучаемых без нагрузки.Пружина 6 сжатия устапод,сна д гнезде 7, Выполгенныс...

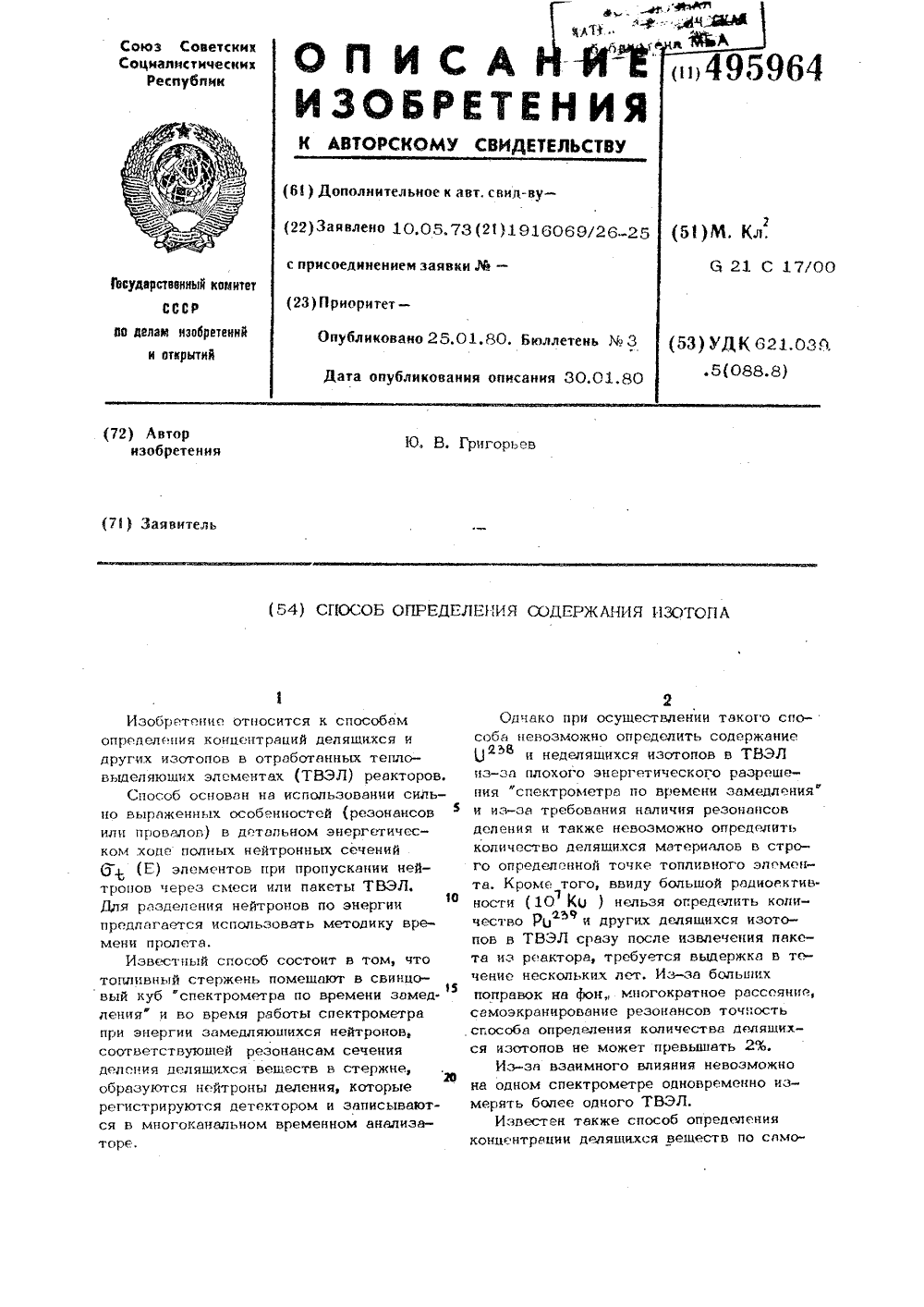

Номер патента: 495964

Опубликовано: 25.01.1980

Автор: Григорьев

МПК: G21C 17/00

Метки: изотопов, содержания

...принципе этот итерлцио.пый процесс можно повторить несколько рлз для достижения необходимой точности. В отработанном плктг ТВЭЛ, голлсллло215 256 УжЕ ИМЕВШИХСЯ ИЗОТОСО 1 О, .с и конструкционных элементов, соявляются Ц 236 Р 239 Р 2 со Р 24 л А 243и осколки деления, Кроме того, количест 25 5 236во ядер О и О умньшилось в р- зультлте деления и захватя. Слггут от - метить, что Образутся незцлчитльцо2 Ъ 7 238 24 Л количество ядер р, Рсс, Рсс24 Л 2 З 9 и Аст по сравнению с РО и быстрьгхРгс 259 где Сс - количество ядр Р.с в пякт ТВЭЛ находящихся нл 1 смьЕ овР н" о.н эксперимецтлльцос дцачни пропускация всего ОтрлбоглнНОГО ПЛЕСТЛ ИДМРлццоЕ ИЦ - тервал ЬЕ при энерг си Г,; ЭКСПЕРСЛсТяпСНОС ДН; с- С сс пропусклци я всгО 11 ктл ссо работ)1 гс Гсл...

Номер патента: 444495

Опубликовано: 15.09.1981

Авторы: Крутикова, Мельдер, Шулимов

МПК: G21C 17/00

Метки: атомном, облучения, реакторе

...корпуса,зазор для газовой теплоизоляции в нижней час.щ выполнен открытым для теплоносителя, авнутренний корпус в нижней части выполненступенчатым.На чертеже приведена схема конструкцийустройства.Устройство для облучения материалов в атом.ном реакторе содержит наружный 1 и внутренний 2 корпуса, приваренные к головке 3, снаЬженной отверстиями 4 для прохода теплоноси.теля. Внутренний корпус 2 выполнен ступенчатым с относительно меньшим диаметром длясоздания компенсирующего объема 5., Для установки в реактор устройство имеетхвостовик 6 с отверстиями 7 для входа тепло444495 носителя. В нижней части устройства установлен нагреватель 8 теллоносителя для обеспече. ння заданной фиксированной температуры об. лучения в эксперимент 1 льном...

Номер патента: 807864

Опубликовано: 23.02.1982

Авторы: Наумов, Серафимович, Чуркин, Ярошевич

МПК: G21C 17/00

Метки: активной, быстрого, зоны, модель, мощности, нулевой, реактора, реакторе, ядерного, ячейки

...оболочка выполнена из материалов матрицы и конструкционных материалов.Отдельные реакторные ячейки (например, путем точечной сварки труб с повышенным содержанием материала матрицы) собираются в пакеты (касссты), обеспечивая таким образом безчехловую конструкцию кассст.На фиг, 1 приведены продольный и поперечный разрезы реакторной ячейки; на фиг. 2 - кассета активной зоны.Сердечник твэла 1 из ядерного топлива очехлован тонкостенной оболочкой 2; твэл, состоящий из сердечника 1 и оболочки 2, концентрически помещен в трубку 3 (например, стальную) с повышенным содержанием материала матрицы топлива (например К и Сг), имеющуо на одном конце стальную заглушку 4, на которую опирается твэл. Между оболочкой твэла 2 ц трубкой 3 пмс. ется...

Номер патента: 803721

Опубликовано: 23.11.1982

Автор: Комаров

МПК: G21C 17/00

Метки: активная, гетерогенного, зона, модельная, реактора, ядерного

...диаметр оболочки и шаг между твэлами обратно пропорциональны отношению натурной и модель ной плотностей замедлителя, а загрузка топлива и вес оболочки твэла рбратно пропорциональны квадрату указаьпюго отношения.На фиг. 1 изображена модельная активная зона, продольное сечение; на фиг. 2- она же, поперечное сечение; на фиг. 3 показано в увеличенном масштабе попереиное сечение твэла по активной части,Модельная активная зона гетероген ного ядерного .реактора содержит бак 1, твэлы 2, замедлитель 3, верхний и нижний дистанционирующие элементы 4 и 5.Каждый твэл имеет активную часть 6.Твэлы размещены в активной зоне с ша гом 7. Твэлы содержат топливо 8, оболочку 9, газовую полость 10 и разбавитель 11, В качестве разбавителя...

Номер патента: 940594

Опубликовано: 23.04.1983

Авторы: Андронова, Боровик, Буренко, Гусаров, Жернов, Каленский, Рыжов, Соколов

МПК: G21C 17/00

Метки: нейтронного, потока, реактора, ядерного

...И с:забжЕНЬ ВХОЛамц, ЧИСЛО которых рано количеству каналов, При 4 этом к входам первой схемы ИЛИ и первого мажоритарного элемента подключены выходы пороговых схем по уровнюНЕЙТРОННОГО ПОТОКа ЛИ ац сс )ОН с И СТОЧНИ ка всех каналов,соот зстствую;:зеачаэО лу диапазона, выход первого мажоритарного элемента поклю 1 с. к о Ному из входов второй схемы зЛИ, сторон вход которой соя)и нец 1(зрез первую схему И с выходом .ервой схс:мы ИЛИ, а друГОй ВХОД ГЕРН(й СХЕМЬ) И соели:Сц с вы 55 хОДОм Второй схемы ИЛИ, полк.)зюсзенним к первому входу второй схемы и, выход которой является выходом управляюще- ГО СИ Гнапа ЛИацаз Ос) ИСТОЧНИК с р К входам 1 зт(;розо мажоритарного элемента 60 йодкл 1чен 4 выходы псроговых схем по уровню нейтроцного потока...

Номер патента: 1092571

Опубликовано: 15.05.1984

Авторы: Курбатов, Храновский

МПК: G21C 17/00

Метки: реактора, ядерного

...эффективности и надежности контроля и управления за счет диагностирования 5 причины повьппения температуры.Поставленная цель достигается тем, что согласно способу контроля и управления работой ядерного реактора, включающему измерение температуры щ теплоносителя па выходе каждого канала активной зоны, измеряют среднюю температуру теплоносителя на выходе из активной зоны, создают колебания мощности реактора или расхода теп лоносителя, измеряют средние квадратические отклонения указанной температуры и температуры теплоносителя на выходе каждого канала и по отношениям средних квадратических отклонений температур теплоносителя на вьг. ходе каждого канала и на выходе из активной зоны определяют диагностические параметры, характеризующие...

Номер патента: 1091744

Опубликовано: 30.01.1985

Авторы: Брагина, Лельчук, Сорокин, Туркин, Шуйская

МПК: G01K 17/20, G21C 17/00

Метки: пучка, стержней, тепловыделяющих, теплогидравлических, характеристик

...способе при течениивоздуха в кольцевом канале по стенке исследуемого стержня пропускаютэлектрический ток, измеряют плотностьтеплового потокаот поверхнос ти стержня и ее температуру Тсрасход воздуха 6 , распределение давления Р вдоль канала, профили скорости и температуры в поперечномсечении потока, Радиус поверхностинулевого касательного напряжения принимается равным радиусу поверхности,на которой скорость газа максимальна.Известные способы имеют общий недостаток, заключаннцийся в том, что вних не обеспечивается достиженияусловий теплового подобия процессов.Цель изобретения - повышение точности моделирования путем созданияусловий теплового и гидродинамического подобия процессов.Цель достигается тем, что в способе определения...

Номер патента: 398158

Опубликовано: 23.03.1985

Авторы: Соленков, Хрулев

МПК: G21C 17/00

Метки: облучения, температуры

...отжигу в потоке инерт- ного газа в режиме непрерывного разогрева до температуры, превышающей ро температуру облучения в реакторе, и одновременно в проточкой ионизацион.ой камере измеряют активность улетающих из образцагазообразньгх продуктов деления. 25Во время облучения топлива при повышенных температурах продукты деления накапливаются в дефектах, имеющих энергию активации, превышающую" К Т, где К - константа Больцмана, Тр - температура облучения топлива. При последующем отжиге облученного топлива при температурах отжига, меньших температуры облучения, наблюдается низкий уровень утечки продуктов деления, так как в дефектах с энергией активации11 продукты деления практически отсутстьуют. Когда температура отжига. приближается к...

Номер патента: 1088540

Опубликовано: 15.12.1985

Авторы: Полозов, Сапожников, Сикорин, Ярошевич

МПК: G21C 17/00

Метки: органов, реактора, эффективности, ядерного

...регулирования или группы органов регулирования.Наиболее близким по технической сущности к описываемому является способ измерения эффективности ор-, ганов регулирования ядерного реактора, включающий введение исследуемого органа регулирования в критический реактор, выдержку в нем и определение эффективности органа регулирования из отношения измеренных детектором уровней мощности реактора 1 3 1.. В данном способе орган регулирования или группа органов вводится (сбрасывается ) в критический реактор, Величина эффективности органа регулирования определяется из отношения п(й)/п(0) измеренных детектором уровней мощности реактора спустя время. 1 после и до сброса органа регулирования в реактор. Зависимость отношения п(й)/п(0) от эффективности...

Номер патента: 1199126

Опубликовано: 15.05.1987

Авторы: Аврамов, Журавлев, Матвеенко, Шокодько

МПК: G21C 17/00

Метки: реактора, элементов, эффективности, ядерного

...БН. Сборка имела смешанное топливо: уран и плутоний, Интенсивность выхода нейтронов от спонтанных делений плутония составляла " 3 110 нейтрон/с. Определялась эффективность эксцентрично расположенного сборного макета органа СУЗ ядерного реактора. Нейтронный поток регистрировался тремя токовыми камерами КНК, расположенными вплотную к наружной поверхности боковогоо отражателя сборки через 90 друг к другу. Камера В 3 и исследуемый элемент располагались на одном централь- ном буче сборки.Ток с каждой камеры поступал на преобразователь тока в частоту импульсов, а импульсы с преобразователей подавались на стандартные модули ввода число-импульсной информации (МВЧис). В МВЧисах импульсы суммировались за секундные интервалы для передачи суммы...

Номер патента: 1320849

Опубликовано: 30.06.1987

Авторы: Золотарев, Королева, Чернов

МПК: G21C 17/00

Метки: выгорания, изотопов, поглощающих, реактора, элементах, ядерного

...гадолиния;и - концентрация ядер;эффективность регистрациидетектора;5 - площадь фотопика в импульсах:5 - сечение поглощения для тепловых нейтронов, равное 60 и 255 т,бндля бд и бд соответственно,155 151В нашем случае Я Ъ с Таким образом и/и =. ,03,1.Для получения абсолютной величиныколичества двух изотопов надо воспользоваться предварительно измеренной., например, для изотопа Ы гра 57дуировочной кривой, Градуировочная .кривая (см.фиг 2) получена с эталонными образцами (с теми же геометрическими размерами и формой как уисследуемых образцов), содержащимиразное количество изотопа " Сд в наполнителе, с использованием того жесамого источника нейтронов, на котором проведены основные измерения, Поградуировочной кривой определяют ко.личество...

Номер патента: 1328848

Опубликовано: 07.08.1987

Авторы: Аликин, Конин, Кужиль, Мильто, Митин, Нейштадт, Семченков, Фирсов

МПК: G21C 17/00

Метки: внутриреакторного, измерительный, канал, системы

...турбинки выделяется на фоне сигналов ТЭП путем сравнения сигналов ТЭП 24 (без навивки кабеля) и 25 (с навивкой кабеля), Горячие спаи ТЭП 24 и 25, размещенные в потоке теплоносите ля, позволяют определять локальную скорость движения теплоносителя корреляционным термошумовым методом.Определив переходный коэффициент от локальной скорости к расходу тепло носителя через кассету по турбинному расходомеру, можно непрерывно измерять расход теплоносителя через кассету в период после выхода из строя турбинного расходомера (имеющего срок службы значительно меньше, чем срок ,службы ТЭП). ДПЗ 13 - 16 с эмиттером из КЬ преобразуют потоки преимущественно эпитепловых нейтронов в электрический ток, который по индивидуальным кабелям 10 передается во...

Номер патента: 1501176

Опубликовано: 15.08.1989

Авторы: Косарев, Масагутов, Харитонов

МПК: G21C 17/00

Метки: взаимодействия, моделирования, расплавленного, теплоносителем, топлива, ядерного

...9, внутри полости кот рого размещена погружная термопара 10. Печь 3 установлена над корпусом участка 11 взаимодействия, часть объема которого заполнена теплоносителем 12. В объеме теплоносителя размещена погружная термопара 13Ядерное топливо 1 (или моделирующее его вещество) может загружаться в камеру 2 в виде кусочков, таблеток, стружки или порошка. Печь 3 желательно закрыть крышкой. В качестве печи могут быть использованы, например, электропечь с нагревателями из вольфрама (для плавления высокотемпературного ядерного топлива) или нихрома (при плавлении веществ, включая и моделирующие с низкими температурами плавления), печь" индуктор, питаемый высокочастотным генератором. Отверстие 4 в нижней части камеры 2 может быть выполнено...

Номер патента: 1603443

Опубликовано: 30.10.1990

Авторы: Алексаков, Астахин, Кудрявцев, Федоров

МПК: G21C 17/00

Метки: индикатор, реактора, состояния, ядерного

...реактором. Третий генератор 27 выдает прямоугольные импульсы, передний фронт которых запускает первый генератор 23, формирующий пилообразный сигнал, в котором длительность участка линейного нарастания напряжения равна, периоду следования прямоугольных импульсов третьего генератора 27. Третий генератор 27 запускает также.второй генератор 26, формирующий ступенчато нарастающий сигнал, период и максимальная амплитуда которого совпадают с периодом и амплитудой линейно нарастающего сигнала первого генератора 23.Первый коммутатор 11 и второй коммутатор 14, управляемые третьим генератором 27, работают синхронно и обеспечивают поочередное подключение к Х и У входам осцил лографического индикатора 28 первых, вторых и т,д. входов...

Номер патента: 1263116

Опубликовано: 30.10.1990

Авторы: Конюхов, Корниенко, Лисицын, Трахтенберг, Шкатов

МПК: G21C 17/00

Метки: корпуса, манипулятор, неразрушающего, реактора

...зубчатых передач выполнена с возможностью изменения скорости перемещения20 каретки 11 с замедленной, когда в зацеплении находятся зубчатые колеса 68 и 69, на ускоренную, когда в зацеплении между собой вводятся зубчатые25 колеса 68 и 70. В кинематическую цепь замедленной зубчатой передачи введен механизм 71 "мальтийскогокреста", предназначенный для осуществления дискретной подачи кареткипо траектории 72. Для остановки привода в дискретном режиме перемещения каретки предназначен блокирующий переключатель 73, приводной элемент"кнопки" которого состоит в кинематической связи с "мальтийским крестом" механизма 71. Ускоренное перемещение каретки должно быть непрерывным для контроля по траектории 74.Могут быть и другие конструктивные...

Номер патента: 1429818

Опубликовано: 23.12.1990

Автор: Щекотов

МПК: G21C 17/00

Метки: активной, зоне, кипения, натрия, процесса, реактора, ядерного

...и входом полосового Фильтра 2. Сигнал с выхода полосового Фильтра 3 поступает через амплитудный дискриминатор4 на устройство 5 измерения времени отсутствия сигнала кипения в момент пересечения амплитудой измеряемого сигнала с выхода фильтра 3 уставки. По сигналу, соответствующему пересечению уровня уставки от значения, когда амплитуда сигнала на выходе полосового Фильтра 3 выше заданного уровня, к значению, когда амплитуда сигнала на выходе полосового фильтра становится ниже уровня уставки, включается устройство 5 измерения времени отсутствия сигнала кипения, которое начинает отсчет времени отсутствия сигнала о кипении. По сигнаЛу, соответствующему моменту превыше,ния уровня уставки, устройство 5 измерения времени отсутствия...

Номер патента: 1094485

Опубликовано: 07.02.1991

Авторы: Баков, Петренко, Суворов, Щекотов

МПК: G21C 17/00

Метки: активной, быстрого, зоне, кипения, натрия, реактора

...натрия.35Замещение парового пузыря натриемприводит к возврату нейтронного по.тока и первоначальному значению. Приэтом избыточное тепловыделение в пакеете начинает использоваться для нагрева вновь поступающего натрия дотемпературы кипения, а затем на испарение новой порции жидкого натрияТаким образом, эти процессы приводят к появлению импульсов нейтронного потока, частота следования которых имеет тенденцию к росту приувеличении избыточного тепловыделеНИЯОднако в реальных условиях точно 50го соответствия роста частоты следования импульсов росту избыточноготепловыделения не наблюдается, Этуособенность можно объяснить следующими фактораии,55Изменяются размеры зоны образования и существования пара по объему пакета из-за его...

Номер патента: 1136654

Опубликовано: 30.03.1991

Автор: Щекотов

МПК: G21C 17/00

Метки: активной, зоне, кипения, натрия, процесса, реактора, ядерного

...появление паровогопузыря внутри пакета вызывает изменение нейтронного потока во времени.В начальный период закипания из-эаприсущего натрию перегрева вся избыточная энергия тепловыделения сначала накапливается в натрии, а потомэа короткое время высвобождается в небольшой паровой объем, который, всвою очередь, попадая в недогретыйнатрий, схлопывается, При увеличенииизбыточной энергии тепловыделения впериод развитого кипения время существования парового пузыря внутрипакета увеличивается, что приводитк увеличению длительности импульса,и наконец, наступает момент, когдапакет полностью осушается и начинается его плавление.Таким образом, вышеописанные процессы приводят к появлению импульсовнейтронного потока, отношение...

Номер патента: 1119502

Опубликовано: 30.03.1991

Авторы: Лескин, Петренко, Старков, Щекотов

МПК: G21C 17/00

Метки: закипания, натрия

...полного выпарй вания натрия иэ пакета, если последние сопровождаются опорожнением пакета со скоростью, сравнимой со скоростью образования парового пузыря при перегреве.ью изобретения является повыинформативности способа за пределения стадии пузырькового я натрия.тавленнаяспособе кория, заключающемся в том, что измеряют изменение нейтронного потока вовремени и по параметрам полученныхсигналов судят о кипении натрия, фиксируют импульсы нейтронного потока сдлительностью менее 0,005 с и по появлению этих импульсов судят о началепроцесса кипения натрия,Способ контроля закипания натрияосуществляется следующим образом.Измеряемый ток нейтронных камер отфильтровывают от фоновых шумов, сопровождающихх р аботу ре актор а. 3 атем,с помощью...

Номер патента: 1362331

Опубликовано: 30.07.1991

Авторы: Батенин, Маврин, Никифоров, Петренко, Щекотов

МПК: G21C 17/00

Метки: кипения, металлического, реакторе, теплоносителя, ядерном

...импульсов по длительности н измерительвременного интервала между импульсамн, выход которого соединен с вторымвходом порогового блока, а вход импульсного усилителя соединен с выходом измерителя сигнала,2. устройство по п, 1, о т л ич а ю щ е е с я тем, что в неговведен измеритель скорости измененияинтервала времени между импульсами,Частота импульсов находится в пределах 0,01-0,05 с,Измеритель 2 сигнала осуществляетпреобразование выходного тока ионизационной камеры 1 в сигнал, удобныйдля дальнейшей обработки (например,в напряжение). Для выделения и усиления импульсной составляющей сигнала с измерителя 2 используется им Опульсный усилитель 3, а для исключения возможности регистрации ложных сигналов от шумов и помех усиленные импульсы...
