G01L — Измерение сил, механического напряжения, крутящего момента, работы, механической энергии, механического коэффициента полезного действия (КПД) или давления газообразных и жидких веществ или сыпучих материалов

Номер патента: 517815

Опубликовано: 15.06.1976

Авторы: Духовный, Трифонов

МПК: G01L 3/12

Метки: крутящего, момента

...два непрозрачных диска 1 и 2 с прорезями в виде неполных секторов, расположенных в два ряда равномерно по окружности. Прорези внутреннего ряда одного из дисков имеют угловое смещение относительно соответствующих прорезей наружного ряда данного диска на величину не менее предельного угла закручивания упругого вала. Диски 1 и 2 жестко крепятся на упругом валу 3 на определенном расстоянии друг от друга. С одной стороны от дисков установлены источники освещения (электрические лампы С, Д. Трифонов ордена Трудового Красного ий технологический институтвинно-тракторного парка Устройство работает следующим образом.При отсутствии момента диски устанавливаются таким образом, чтобы площади окон, образованные соответствующими прорезями обоих...

Номер патента: 517816

Опубликовано: 15.06.1976

Автор: Осипов

МПК: G01L 5/00

Метки: движителей, крутящего, крыльчатых, момента, усилий

...на подвижные рамки упругих элементов 1 и 2. Последние смещаются относительно диска 5 в направлениях действия составляющих упора на величины, пропорциональные этим составляющим. Смещения преобразуются в частоты электрических сигналов дифференциальными индуктивными преобразовательными элементами 19, 20 с магнитными системами на броневых ферритовых сердечниках, измеряемые многоканальным цифровым частотомером 21.Гидродинамический крутящий момент, создаваемый лопастями движителя передается через вал 14 и конический редуктор 9 на диск 5. Диск поворачивается вокруг вертикальной оси относительно основания 10 на угол, пропорциональный величине деформации балочек торсионного упругого элемента 3. Угол поворота преобразуется в частоту...

Номер патента: 517817

Опубликовано: 15.06.1976

Авторы: Дягилев, Смусь

МПК: G01L 5/04

Метки: ленты, магнитной, натяжения

...тем, что в предлагаемое устройство введены две подковообразные направляющие магнитной ленты, между которыми расположены штифты, а преобразователь перемещения в сигнал выполнен в виде плоской спиральной катушки индуктивности контура генератора, установленной на корпусе, и взаимодействующей с ней металлической пластины, укрепленной на валу. На фиг. 1 изображен вариант описываемогоустройства; на фиг. 2 - подковообразные направляющие магнитной ленты.Устройство содержит два штифта 1, сопря женных с противоположными сторонами магнитной ленты 2. Штифты 1 укреплены на валу 3, установленном с возможностью поворота в корпусе 4 устройства. Вал 3 подпружинен к корпусу 4 посредством пружины 5. Устроч ство содержит также пробразователь перемещения в...

Номер патента: 517818

Опубликовано: 15.06.1976

Авторы: Годзиковский, Санто, Шкварников

МПК: G01L 9/04

Метки: давления, датчик

...корпуса 3, мембраны 4, балки 5 с тремя силовоспринимающими перемычками 6, образованными путем выполнения в балке трех отверстий 7, оси которых расположены в плоскости, параллельной плоскости мембраны, и размещенных на перемычках 6 тензорезисторов 8. К нижней части упругого элемента приварен резьбовой штуцер 9 с отверстием для подвода измеряемого давления.517818 ипограф апунова, 2 разьем 11 для электрической связи с измерительным прибором (на чертеже не показан).Датчик работает следуюшим образом. Поддействием измеряемого давления мембрана 4изгибает балку 5, причем на центральной перемычке 6 создается деформация растяжения,а на двух других периферийных перемычках -деформация сжатия.Вследствие относительно малой жесткостиперемычек 6 в...

Номер патента: 517819

Опубликовано: 15.06.1976

Авторы: Андросов, Клюка, Семенов

МПК: G01L 9/10

Метки: давления, датчик

...датчика, а другим связана со стержнем,Известны датчики давления, содержащие корпус, мембрану с расположенным в ее центре штоком, взаимодействующим при своем перемещении под действием измеряемого давления с упругой консольно закрепленной в корпусе балкой с тензорезисторами 2,Недостатком известных датчиков давления является невозможность контроля при длительном использовании датчика изменения начального выходного сигнала и, следовательно, изменения чувствительности со временем ия температуры окружающеи сревыступу 14 на внутренней полости корпуса 1, закрепляя упругую балку 5 с тензорезистовами. Выводы от обмотки 11 соленоида подсоединены к разъему 5.При измерении давления мембрана 3 прогибается и через шток 4 изгибает балку 5 с...

Номер патента: 266289

Опубликовано: 25.06.1976

Авторы: Ерманок, Марухин, Соловьев, Тимофеев, Шувариков

МПК: G01L 5/04

Метки: арматуры, натяжения, прибор

...на корпусе. из я н ржашие корпус, внутн стакан с силоизмеоосно соединенной ым винтом, а другим"-взаимод ействуюнаикатор, закрепленПредложенный прибор отличается тем, :что стакан одним конйом шарнирно прикреплен к корпусу,: а:другим Соединен с,ломом щью шпоикй, установленной в прорези стаканан с концом пружины, внутренняя нове вость которого выполнена сферической, а иа натяжном винте установлена сферичеокая гайка, взаимодействующая с внутренней сферической поверхностью конца пружины. озьэляет повысить точносттяження арматуры.ртеже изображена схема предлприбора.р состоит изустановлен ст ь измерениягаемого Приб которогокорпуса 1, внутри акен 2, закрепленВсесоюзный научно-исследовательский институт заводской технологии сборных...

Номер патента: 518650

Опубликовано: 25.06.1976

Авторы: Гольдринг, Деменко, Панченко, Пешков

МПК: G01L 1/02

Метки: усилий

...О редатоц;ей чембртцой 2, вцу 1 тт ксторойустатоплено соцтто 3, Ктлтера 1 сседттцвца.пцевмотрубкой 4 с излте"и;егтет.т ттатттотттв6, а сопло 3 цере:з цнеьмосопротцвлециг6 - с источником сжатого газа. Устройст во снабжено донолцительнтнм пттевлтосоттротнвлецием 7 и тто 1 тортттетттт.т с отрттцттгетьцым сдвигом по давлению. тьтттолттеттттт.тм ввиде корпуса, разделенного подцружццентоймембраной на герметичцук, входнук камеру 20 8 и выходчую камеру 9, связанную черезсонно 1.0 с ат.:тосферой.При отсутствт.ц измеряемого усилиягаз через пцевмосопротивлецие 6, открытое сопло " поступает в калтеру 1, откуо 5 да то соединительнОму пневмонроводу тто518650 Устройство для измерения усилий, содержащее источник сжатого газа, пневмосопротивление,...

Номер патента: 518651

Опубликовано: 25.06.1976

Авторы: Подборонов, Фурман

МПК: G01L 1/16

Метки: измерительное, пьезоэлектрическое

...каналов электроннолучевого осциллографа 5 с фотоприставкой 6. Ждущий мультивибратор 7 одним иэ выходов соединен с шиной 8 сигнала синхронизации генератора развертки осциллографа 5, а другой вход .соединен с выходом задатчика времени 9, при этом выход ждущего мультивибратора т подсоединен к осветительным элементам экрана осциллографа,При проведении измерений внешним управлением запускается одновременно генератор развертки осциллографа 5 и ждущий мультивибратор 7. Длительность выходного импульса ждущего мультивибратора определяется задатчиком времени 9. Задатчик времени управляется оператором и ставится в положение в зависимости от длительности исследуемого процесса, Импульс с ждущего мультивибратора 7 на строго оп518651 3ределенное...

Номер патента: 518652

Опубликовано: 25.06.1976

Авторы: Марванов, Скакун

МПК: G01L 5/13

Метки: двигателя, силы, стенд, тяги

...на маятнике, а два дукреплены на несущем элементе, причвыходы датчиков отклонения несущих из коругихэле- И Изобретение относится к стенд пытаниям двигателей летательных и может быть использовано в сил тельных системах горизонтальных бражен д для измереига.еля; на фиг. 2 - схенения от вертикали: на сдвижной опоры.3Датчик 6 отклонения от вертикали содержит три контакта, один из которых 7 расположен на гибкой пластинке и через кронштейн 8 закреплен на маятнике 5,Два других контакта 9 и 10 установлены в кронштейнах 11 и 12, закрепленныхна вертикальном несущем элементе 2. Контакты 7 9 и 10 электрически связаны среверсивным приводом подвижной опоры 3,Подвижная опора состоит из собственно подвижной опоры 3, станины 13 и силовых балочек 14 и...

Номер патента: 518653

Опубликовано: 25.06.1976

Автор: Шапошников

МПК: G01L 11/00

Метки: давления, дисктретного

...с раб змер орой ени скоростью, возОсть, вызван - 15травниванияреле разностиет"я с ростом зменяющегикает динам клекот ая по счетчик импуль 5 и 6, установлостей реле 1, соединены с по реши ом в обеих лодинены и влью Р. я чив ско ю его и В исходном состояни элеение ния,елью изобрет сти измерен мое давл 1 разнос вкрыт, Измеря олость 2 реле зменении дввл я является повышениедавления,и,д зад 2ия Р Это достигается тем, что авленне поочередно подают з рабочих полостей реле ра измеряемоеначала в одну ПОЛОСТЯХий срабач давлени 1 вв ости давл разности давле ная переходным процессдавлений в рабочих полдавлений, которая увелиизмеряемого давления имене троклвлвн 5 поступает в влений. Прннного лере реле 1т и выдает518653 Составитель О,...

Номер патента: 518654

Опубликовано: 25.06.1976

Автор: Кривоносов

МПК: G01L 7/06

Метки: давления, датчик

...температур.В предлагаемом датчике давления для компенсации температурной погрешности пружина и чувствительный элемент выполиены разной жесткости, отношение величин которых определяется из соотношеният цТ) ЙТ( - к)С, (Т) енно;ратурная погрешность д абсолютной деформации зоне температур ог Го5186544ношение величин которых определяется иэсоотношения штока 4. Преобразователь 5 перемещение штока преобразует в выходной сигнал.При работе в области меняющихся температур появляется погрешность температурного ухода нуля датчика давления. Для компенсации эгой погрешности отношение коэффициентсе жесткости пружины и чувствительного, элемента - сильфона - выбирают из приведенного выше соотношения,Кроме того, производят предварительное...

Номер патента: 518655

Опубликовано: 25.06.1976

Авторы: Афонин, Карпов, Кузнецов, Парфенов, Штомпель

МПК: G01L 7/08

Метки: мембрана

...эле.1 в Менгса каркаса из ленточных пружин прямоугольного сечения, обхватывающих эластичен ный манжетный разделитель, концы которых закреплены соответственно на жестком центре мембраны и основании, а слои пружин р отделены один от другого антифрикционнымипрокладками.На фиг, 1 представлена предлагаемая мембрана; на.фиг, 2 - заделка панцирной мембраны в корпусе гидравлического преобраэо в ля3 518бой в зоне упругих деформаций. Металличес=кне пружины Э в несколько слоев с перекры,тием расположены радиально с наружной стороны герметизирующего элемента 1 и обхватывают арго гофру, а своими концамижестко связаны с металлическими кольцами 4 и 5, соосно расположенными относительно друг друга и герметизирующего элемента 1,Между слоаии...

Номер патента: 518656

Опубликовано: 25.06.1976

Авторы: Домбровская, Тертерашвили

МПК: G01L 7/16

Метки: давления, датчик

...Датчик давления состоит иэ корпуса 1, чувствигельчой мембраны 2 и електромеханического преобразователя 3. В индуктивном датчике преобразователь 3 расположен в корпусе 1 (см, фиг, 1), а в гензометрическом - на мембране 2 (см, фнг, 2). Кроме того, датчик содержит устройство 4 для подвода опорного давления и расположенный в корпусе мультипликатор б давления. Мультипликатор б с помощью гибких мембран (внешней 6 и внутренней 7). закреплен в корпусе 1,Полости.8 между внутренней гибкой мембраной 7 и чувствительной мембра ной 2 заполнены разделительной жидко 9 между внешней гибкойкорпусом 1 каналом 10 ройстзом для подвода опорЗаказ 2129/283 ЦНИИПИ Гос Тираж 1029рственного комитета Сов о делам изобретений и осква, ЖРаушска Подписноеета...

Номер патента: 518657

Опубликовано: 25.06.1976

Авторы: Бланка, Владимир

МПК: G01L 9/00

Метки: внутреннего, давления, датчик, избыточного, пьезоэлектрический, трубопроводах

...корпуса датчика закреплены с натягом на исследуемом трубопроводе с помощью винтов 13. брации Известные да ки подвержены в необходимой точн и не обеспечизмерений. зот т и тред- И щая схема Известны датчики для измерения внутрен него избыточного давления в трубопроводах на основе их упругой деформации, содержащие пьезоэлектрическую пластинку и. корпус с отВерстием в центре, выполненный в виде ,двух скрепленных между собой и установленных с зазором частей с размещенным в стенке центрального отверстия в корпусе силопередающим элементом. Предлагаемый датчик отличаетсявестных тем, что стенка центральногверстия. в корпусе датчика снабженацевым пазом, в. котором размещен сосной вкладыш, заполняющий пространстмежду внутренней поверхностью...

Номер патента: 518658

Опубликовано: 25.06.1976

Авторы: Коростелев, Кривоносов

МПК: G01L 9/10

Метки: давления

...семейства температурных характеристикэлектромеханического преобразователя, определяют частоту источника переменногонапряжения, соответствующую минимальнойтемпературной погрешности. Далее, в ис 1 О точнике переменного напряжения регулируют и устанавливают частоту питания, соответствующую минимальной температурнойпогрешности,При .отрегулированной частоте источника а .питания измеряют неизвестные величиныдавления в температурном диапазоне, соответствующем установленной минимальнсЛтемпературной погрешности измерения, спомощью электромехвнического преобрвзо вв телиНа чертеже и качестве примера приведены характеристики погрешности иэ-эа тепературного ухода нуля датчика давленийвысокотемпературных сред при разных зна- Я ,чениях частоты...

Номер патента: 518659

Опубликовано: 25.06.1976

Авторы: Большаков, Борисова, Дмитренко, Ильин, Осипов, Петькин, Ярных

МПК: G01L 9/18

Метки: механических, регистрации, сигналов

...выше противоэлектрода,практически отсутствуют, Вследствие этого сильно снижаются колебания фоновогонв тока, обусловленные естественно-конвективными потоками электролита.Таким образом, предлагаемый способпозволяет существенно увеличить отношение полезного сигнала к шуму, основой коафф торого является составляющая, обусловлен-,ная естественно-конвективным движением эл-ктролитаф Формула изобретения сируют ток фона и регистрируют переменнук составляошую токе системы.На чертеже изображен датчик для реали зации способа.Иатчикостоит иэ корпуса 1, ограничен ного с торцовых сторон упругими мембрана ми 2 и разделенного на два отсека узким каналом 3, в котором располагается измерительный электрод преобразователя гидроджнамического...

Номер патента: 518660

Опубликовано: 25.06.1976

Авторы: Делимбетов, Ильин, Кербунов, Рыбаков

МПК: G01L 11/00, G01L 7/06

Метки: давления, датчик, изменения, скорости

...от измеряемого давления 7 , наводимого в дифференцируюшую обмотку 8, усилитель 11 сигнала индикатора рассогласования, состоящего иэ магнитопровода 6,плунжера 7 и обмоток 12 и 13, включенчых встречно, обмотки питания 14 индикатора рассогласования (дийференциальнотрансформаторного,типа). Генератор с обмоткой обратной связи 15 остоит иэ активного элемента 18, конденсатора 17,резисторов 18 и 19, диода 20 и источникапитания 21, На входе усилителя 11 установлено интегрирующее звено, составленное из резистора, 22 и конденсатора 23.Фаэочувствительный демодулятор состоитиэ диодов 24-27 и резисторов 28 и 29.Датчик скорости изменения давления работает следующим образом.,Измеряемое давление воспринимаетсяпреобразователем давления 1 и...

Номер патента: 518661

Опубликовано: 25.06.1976

Авторы: Бригаднов, Клименский, Щелкунов

МПК: G01L 11/00, G01L 7/18

Метки: давления

...имеет место в сильфонном узле),Таким образом, можно записать выходной сигнал датчика давления Р -силу Рследующим выражением;Гц-Р ,ф-Р,ОщР З,фИ-),противоположно расположенные основной икомпенсационный преобразователи давлениявсилу, отличающийся тем,что, с целью повышения надежности и точности, в качестве основного преобразователя установлена заслонка переменного .симметричного дросселя, к соплу которогоподведен канал от источника измеряемогодавления, а в качестве компенсационногопреобразователя установлена заслонка переменного симметричного дросселя к соплукоторого подведен от гого же источникадавления эадросселированный канал. Источники информации,принятые во внимание при экспертизе:1. Устройства и элементы систем автоматического...

Номер патента: 518662

Опубликовано: 25.06.1976

Автор: Хруслов

МПК: G01L 19/06

Метки: защиты, манометрических, приборов

...7, расположенных на одной оси, в даа раза меньше диаметра отверстий 8 (расположенных так- же на одной .оси), имеющих диаметр одинаковый с отверстием 6. При этом расстояние между плоскостями отверстий 7 и 8 составляет 10-12 диаметров осевого отаерстия.Устройство работает следующим образом, В осевое отверстие 6 и затем в полость чувствительного элемента прибора (на чертеже ие цоказан) жидкость поступает по .двум направлениям: через отверстия 7 и через зазоры по резьбе 3 и далее через отверстие 8. Первый поток жидкости на отверстиях 7 разделяется на два равных потока, поскольку оба дроссельных отверстия 7 имеют одинаковые диаметры, Так, как оба потока направлены навстречу друг другу, пульсации давления и гидравлических ударов при входе...

Номер патента: 518663

Опубликовано: 25.06.1976

Авторы: Коротченко, Кудинов, Пошехонов

МПК: G01L 21/30

Метки: давления, двухэлектродном, приборе, электровакуумном

...постоянный потенциалМв , равный нулю (эпюрвЪф ),Ускоренное движение термоэлектроновкатода к аноду диода 1 обеспечивается винтервале фвз 7 - % переменного потенциала Ц(см. фиг. 1, "Ю",), когдапотенциал И , катода становится нижепотенциала О анода (см, фиг. 1,фи ; ) Б фазах М - , переменногоЖ дьпотенциалаф (см. фиг. 1, б ) отборэлектронов с катода диода прекращается,так квк потенциал Цк катода становится выше потенциала О анода: (эпюры" и " г ф ), а электроны, вылетевшие изкатода в интервале фвз- 7 (эпюрв "Г")продолжают по инерции двйжение к анодув тормозящем. электрическом поле, Пвижение электронов в направлении от катода каноду полностью прекращается до фазы ти до фазы 4 все электроны возвращаются на катод; готенцивл которого Ок...

Номер патента: 518664

Опубликовано: 25.06.1976

Авторы: Ерохин, Кузнецов

МПК: G01L 27/00

Метки: давления

...мембранного упругого чувствительного элемета, и соединена трубопроводом с поверочным(устройством,Кроме тогб, для повышения точности ди:намической грвдунровки в переходном уст+ройстве концвнтрично датчику выполненакольцевая проточка.На чертеже изображено предлагаемое устройство.Датчик давления 1 с мембранным упругим чувствительным элементом установлен в переходном устройстве 2, которое крепит ся к измеряемому объекту 3, Между датчиком и измеряемым объектом расположен эластичный разделитель 4, .например резиновая мембрана, которая касается мембранно- го элемента, а по периметру переходной камеры: прижата шайбой 8. Внутренняя.по,- лость переходной камеры соединена через вентиль 6 трубопроводом 7 с образцовым Манометром 8 и задатчиком...

Номер патента: 519603

Опубликовано: 30.06.1976

Авторы: Карякин, Скоробогатов, Федорин

МПК: G01L 9/18

Метки: давления, колебаний, электрохимическое

...при регулировке подключением к соответствующемувходу измерительного усилителя составногоэмиттерного повторителя и выбором тока базы первого каскада повторителя с помощьюподключения эмиттера его к источнику питания усилителя через переменный резистор.Когда давление прикладывается слева иликогда на правую мембрану действует разрежение, начинает увеличиваться ток левогоэлектрохимического диода 9,3 и потенциал наего катоде 3 возрастает, Вследствие наличия 15обратной связи в измерительном усилителемгновенно изменяется потенциал на правомкатоде на такую же величину, С,помощью составного повторителя такое же приращениепотенциала появляется на анодах. Таким образом, разность потенциалов между катодами и анодамп остается практически...

Номер патента: 519604

Опубликовано: 30.06.1976

Авторы: Голованов, Карминский, Магнитский, Попов

МПК: G01L 23/08

Метки: давления, индикаторного, машин, поршневых, среднего, цилиндрах

...перемещения по окружности.На фиг. 1 изображена произвольная индикаторная диаграмма поршневого двигателя;119604 г Составитель О, ПолевРедактор В. Хубларов Техред Т. Курилко Корректор А. Дзесова ПодписноР Заказ 1645/1 ИПИ Г Типография, пр. Сапунова, 2 Изд, Мо осударствен по делам 035, Москавмтфиг. 1500 Тираж 1029ого комитета Совета Министровизобретений и открытийЖ, Раушская наб., д. 4/5коэффициенту е, в соответствии с формулой (7).Импульсный вольтметр 16 получает электрический сигнал, пропорциональный давлению газов в цилиндре в конце такта сжатия, когда поршень не дойдет до ВМТ на 20 или 10 (это зависРг 1 от типа двигателя). В момент получения импульсным вольтметром 16 электрического сигнала заканчивается измерение среднего...

Номер патента: 520521

Опубликовано: 05.07.1976

Автор: Котович

МПК: G01L 1/04

Метки: блока, перфокарт, прижима, регулировки, роликов, транспортировки, усилий

...содержит сцлопередвюшийшток 1 со шкалой 2, пружину 3,пружина 3 установлены во втулке рая соединена со стаканом 5. Нв стакане5 выполнен указатель 6, охватывающий шток1 в зоне шкалы 2, Корпус 7 снабжен посадочным местом, состоящим из захввтыввюи ших элеметттов 8 и прижимных винтов 9,Сочлецяюшихся с траверсой 1 О, которая соединена со штоком 1 штифтом 11, Нв концахтраверсы 10 установлены указатели 12, ана поверхностях корпуса 7, обращенных к10 горцам траверсы 10, установлены указатели 13,Блок испытуемых прижимных транспортирующих роликов состоит из корпуса 14, роликов 1 г и стоек 16, которые имеют "айки15 17, обеспечивающие регулировку усилий пружин 18, действующих на ролики 15 через520521 4 Составитель В. МоргуновкторО. Филиппова Техред...

Номер патента: 520522

Опубликовано: 05.07.1976

Авторы: Гнагорский, Кассель, Шефтелевич, Шлыков

МПК: G01L 5/04

Метки: испытания, прочность

...подвижная С-образная рамка 2 от кидывается, В верхней части она соединяетсяс неподвижной рамкой 1 при помощи гаекмаховичков 6, К верхней части неподвижнойС-образной рамки 1 жестко прикреплен регулируемый по длине толкатель Э, состоящийиз двух частей, соединенных, например, спомощью резьбы, Длина толкателя регули уется прн помощи гайки 7. К нижней ч; татолкателя 3 к планке 8 крепится сменныйдонный раздвижной упор 9 служащий для выравнивания дна изделия и передачи давлениятолкателя 3 на всю плошадь дна. Упор выполнен в виде плоского четырехзвенного шарнирного механизма, который раскрывается взависимости от размера дна изделия, Двазвена 10 этого механизма в зависимостиот длины дна изделия также могут раздвигаться,Верхний захват...

Номер патента: 520523

Опубликовано: 05.07.1976

Авторы: Бовсуновская, Масленко, Прихна

МПК: G01L 11/00, G01L 7/18

Метки: вещество, высоких, давлений, датчиков, реперное

...0,25 мм в этнэшении 2:1 (пообъему) до образования однэродногэ состава.Реперное вещество данного состава помещают в датчик, выпэлненный, например, пофцг. 2., Последний размещают в реакционномсосуде (фиг, 3), расположенном в аппаратевысокого давления, и включают в измерительную схему, которая фиксирует изменение электрического сопротивления, Затем ваппарате создают высокое давление. В процессе создания высоких давлений, при записи изменения электрического сопрогивленцяна амэпишуцел приборе, на кривой (или 6 Р прямой) изм: нения сопротивления возникаетизлом, свидетельствующий о начале фазовогоперехода,На фиг. 1 (кривая 1) представлена юпись изменечия электросопротивления сопределением фазового перехода в реперномвеществе по...

Номер патента: 521479

Опубликовано: 15.07.1976

Авторы: Бескоровайный, Гуманюк

МПК: G01L 1/12

Метки: датчик, магнитоупругий, усилий

...точ- ИО: г и 1 ри ьз.ее.йивании ньижуийихся объектов, так как,и. зтих условий не : Колин 1 ВысОХО чуьсг аиге 11 ьные датчики с ьысоксй жесткос= тью,.С цель,ю повышения метрологических характе 1,.1. и.к .1 з-Рда 1 аемый магиито,пругий датчик у,илий снабжен немагнитными сОедииителъными тойкамиустановленными между двух плас 1 ин 11 акнитопроьода по его конт ру, ,а Обмоткинамотав.;:. Иа каждой пластине магнитопровода ь Отдельнос 1";:На фиг,. 1 представлен магнитоупругий дат чик усилий; на фиг, 2 - разрез по А-А на фи 1. 1; на фиг. 3 - магнитопровод без обмо521479 ф-.г хвостовик 6 для защемления и прорезь 7 для размещения измерительных обмотокНа верхней пластине 2 расположен ряд последовательно соединенных обмоток 8 включенных параллельно...

Номер патента: 521480

Опубликовано: 15.07.1976

Автор: Бельских

МПК: G01L 3/24

Метки: двигателей, дизельных, мощности

...на холостом ходу;У - величина, характеризующая интенсивность изменения расхода топлива в завися-,йб мости от нагрузки и являюшаяся постодля двигателей одной и той же марки- показатель, характеризующийномерность изменения расхода топливвисимости от нагрузти и являющийсяянным для двигателей одной и той же Мощность двигателей по предлагаемому способу определяют следующим образомЗапускают и прогревают двигатель. Установив максимальный скоростной режим, измеряют расход топлива при работе двигателя без внешней нагрузки, Затем нагружают двигатель до достижения максимальной производительности топливного насоса или имитируют нагрузку дросселироввнием воздуха на впуске и снова измеряют расход топлива. По результатам измерения и вышеприведенной...

Номер патента: 521481

Опубликовано: 15.07.1976

Авторы: Заседателев, Липшиц, Разин, Рухадзе, Сычев, Уткин

МПК: G01L 7/04

Метки: торзионное, трубчатое

...несколько меньшим по величине, чем наружный диаметр трубки. При надевании на торзионную трубку винтовая пружина соответственно раскручивается, обеспечивая небольшой натяг за счет упругих сил.С наружной стороны трубки 1 по всей ее длине можно расположить ряд колеи достаточно малой длины. Зазор между кольцами должен быть весьма мал, кольца должны быть надеты плотно.Трубка, упруго деформируясь, получает опору на кольца, которые имеют свободу вращения относительно друг друга, Следовательно, жесткость такого устройства будет практически равна жесткости одной торзнонной трубки. Предел устойчивости предлагаемого устройства существенно болбе521481 ставитель Л. Скворцова Лейфиц Техред А. Богдан Корректор Т, Крев дат Заказ 4872/530 ЦНИИПИ...

Номер патента: 521482

Опубликовано: 15.07.1976

Автор: Кривоносов

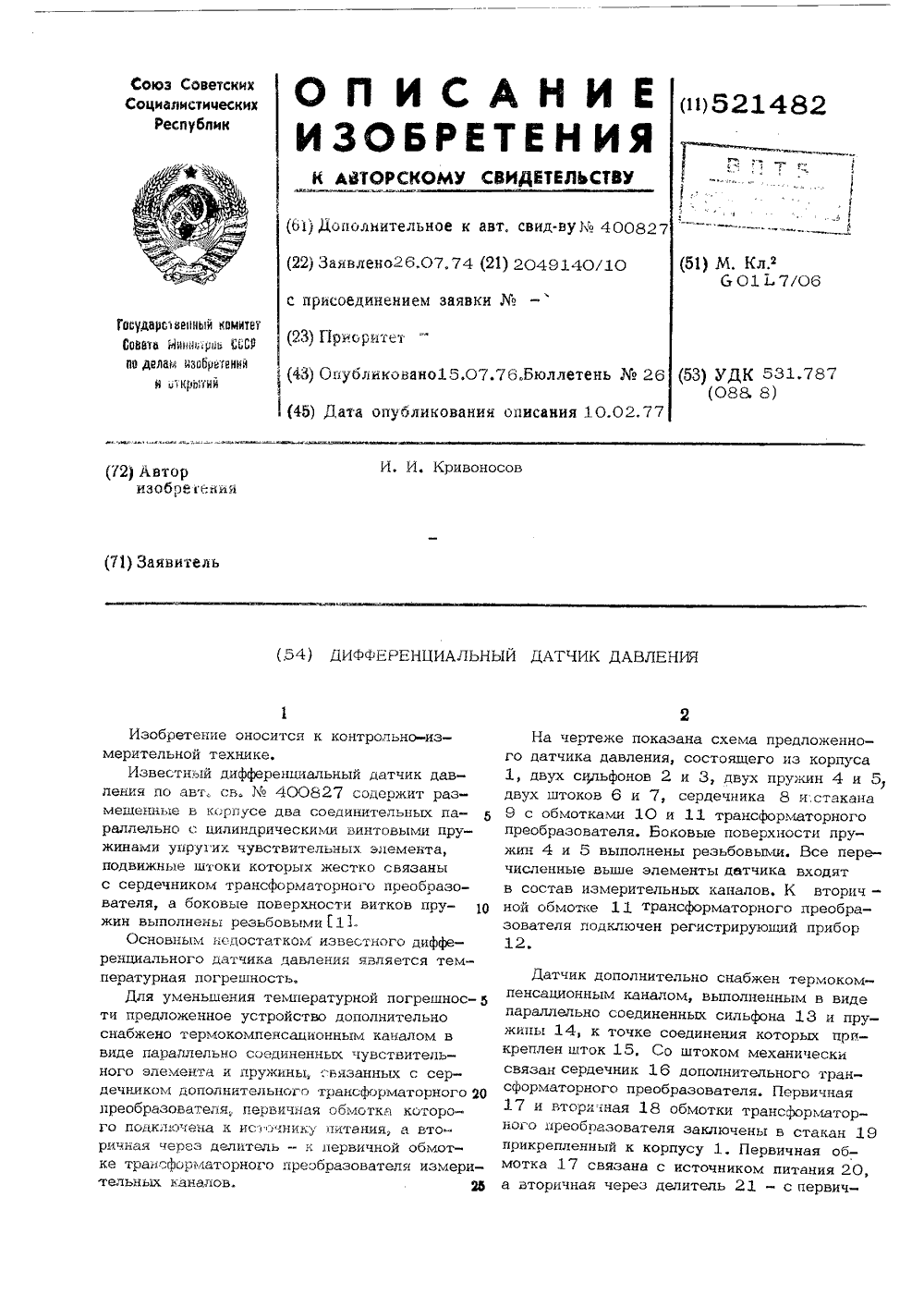

МПК: G01L 7/06

Метки: давления, датчик, дифференциальный

...выполненным в виде параллельно соединенных сильфона 13 и пружины 14, к точке соединения которых прикреплен шток 15. Со штоком механически связан сердечник 16 дополнительного трансформаторного преобразователя. Первичная17 и вторичная 18 обмотки трансформаторного преобразователя заключены в стакан 19прикрепленный к корпусу 1. Первичная обмотка 17 связана с источником питания 20, а вторичная через делитель 21 - с первич521482 1 б Ю 1 НИИПИ Заказ 4872/530 ТиРаж 1029 Подписное филиал ППП фПатент", г. Ужгород, ул. Проектная,4 ной обмоткой 10 трансформаторного преобразователя измерительных каналов.Устройство работает следующим образом.Давления, разность которых измеряется, подаются в сильфоны 2 и 3, при помощи которых и пружин 4 и 5...
