G01L — Измерение сил, механического напряжения, крутящего момента, работы, механической энергии, механического коэффициента полезного действия (КПД) или давления газообразных и жидких веществ или сыпучих материалов

Номер патента: 322671

Опубликовано: 01.01.1971

Авторы: Безпалько, Ямпольский

МПК: G01L 9/00, G01M 13/00

Метки: 322671

...испытания к реальным.На чертеже изображен предложенный стенд. 15 Газогенератор стенда состоит из компрессора 1, вращающегося электродвигателем 2, и камеры 8 сгорания, в кочорой генерируется поток газа с температурой до 700 - 800 С, Дальнейшее поьышенпе температуры газового 20 потока до 1500 С и выше происходит в камере 4 до;кигания с радиально установленными на ней форсунками б, в которые последовательно насосом б высокого давления подается топливо, Варьируйся частопой впрыска топлива, 25 можно изменять частоту пульсаций высокотемпературного газового потока, а подбирая длину испытуемых консольно закрепленных в рабочем участке 7 лопаток, можно вызывать в них вынуяденные или резонансные колебания.Статические растягивающие усилия на...

Номер патента: 322672

Опубликовано: 01.01.1971

Автор: Дренов

МПК: G01L 7/04, G01L 9/02

Метки: давления, датчик

...например витой трубчатой прудкины 1, кинематически связанной рычагом 2 с двииском 3 потенциометрического преобразователя 4 перемещения, второй движок 5 кото,рого свободно установлен на одной оси 6 с первым и соединен с ним гибкой связью,например двумя пружинами , Под потенциометрическим преобразователем 4 размещеноэлектромагнитное реле 8, якорь 9 которогоустановлен на движке 5, Питание на контактыь 10 и 11 преобразователя 4 подается от источника постояннопо или переменного тока, аконтакты 12 и 13 электромагнитного реле 8подключаются к источнику постоянного тока.Датчик работает следующим образом,10 Под действием измеряемого давления происходит перемещение пружины 1, которое вызывает соответствующее перемещение движков 3 и 5 вдоль...

Номер патента: 322673

Опубликовано: 01.01.1971

Авторы: Захаренков, Институт, Очеретович, Печук, Помпеев, Ротлашко, Таратухина

МПК: G01L 9/06

Метки: тензометрический

...устранения прови- сания тензорезисторов, тензорезисторы сжатия выполнены в виде тг параллельных вегвей, в которых тензоэлементы одного плеча разме щепы между тензоэлементами другого плеча, причем сопротивление каждой ветви тензорезисторов сжатия в тг раз больше сопротивления тензорезистора растяжения.На чертеже представлена принципиальная 20 схема устройства с двумя параллельными вет.вями тензорезисторов сжатия.Устройство состоит из упругого элемента 1,опор 2, стоек 3 и 4, тензорезисторов растяжения Р, и тензорезисторов сжатия гх,ж.Устройство работает следующим образом.При прилоокении к устройству измеряемого усилия Р упругий элемент 1 прогибается, стойки 3 расходятся, а стойки 4 сходятся, вызревая соответствующую деформацию...

Номер патента: 322674

Опубликовано: 01.01.1971

Авторы: Иваницкий, Институт, Печук, Помпеев, Савченко

МПК: G01L 9/06

Метки: давления, датчик

...сопротивления в тензоэлементах 7. При перегрузках нарушение работоспособности датчика предотвращается выборкой зазора 15 между ребристым стержнем и центром упругого элемента. Предмет обрете Датчик давления, ругий элемент и тен ся тем, что, с целью нем упругий элемент продольными ребрам нюю полость корпус рых размещены тенз Изобретение относится к измери приборам и может быть использова контроля технологических параметроких средах.Известный датчик давления, содержащий корпус, упругий элемент и тензоэлементы постоянного суммарного натяжения, обладает недостаточной точностью измерений, обусловленной воздействием переменных температурных полей и перегрузками.Цель изобретения - повышение точности, Для этого в предлагаемом датчике упругий...

Номер патента: 322675

Опубликовано: 01.01.1971

Авторы: Агейкин, Гутнер, Дрон, Емель, Кнопов, Медведенко, Обуховский

МПК: G01L 9/10, G08C 19/00

Метки: давления, сигнализатор

...содержит несколько замкнутых Ш-образных магнитопроводов 4, которые установлены радиально относительно линии перемещения магнита. Перемычки э магнитопроводов расположены вдоль образующей магнита б, На каждом магнитопроводе 4 размещены обмотки б, 7, 8 и 9, Выходные обмотки б и 8, имеющие одинаковое количество витков, соединены по дифференциально-трансформаторной схеме относительно обмотки питания 7, подключенной к источнику переменного напряжения У На среднем стержне каждого магнитопровода 4 размещена дополнительная компенсирующая обмотка 9.Работает сигнализатор следующим образом. При симметричном расположении маг относительно линии симметрии магнитопр да 4 магнитные сопротивления левой и пр половин последнего равны. В...

Номер патента: 322676

Опубликовано: 01.01.1971

МПК: G01L 13/02

Метки: дифманометр, кол1пенсационный, пневматический

...блок 1 с выводным рычагом 2, который взаимодействует с рычагом 3 пневматического преобразователя 4, и пневматический регулятор 5.Мембранный измерительный олок 1 состоит из мембран б, опорной подушки 7, узла 8, соединяющего мембраны 6 и выполненного в виде полого ступенчатого цилиндра с отбортовками для крепления мембран б с помощью сварки, игольчатого запорного вентиля 9 и рамки 10 с опорным элементом 11.Через канал 12 производится заполнение межмембранного просгранства жидкостью,после чего вентиль 9 переводится з крайнее положение, при котором канал 12 полностью перекрывается. Затем вентиль контрится сварочным швом 18, а канал 12 дополнительно перекрывается сварочным швом 14.Дифманометр работает следующим образом.При изменении давления...

Номер патента: 322677

Опубликовано: 01.01.1971

Автор: Мельников

МПК: G01L 13/02

Метки: 322677

...переменного перепада давлений + Риэлл322677 Составитель О. Полев Редактор А. Батыгии Техред Е. Борисова Корректор 3, Тарасова Изд,1745Подписноеитета по делами открытийинистров СССРушская наб д 4/5 аказ 873 ираж 473 ЦНИИПИ Коизобретенипри Совете М Москва, Ж, Р- Рос). Одновременно выходное напряжениена измерительной обмотке 11 будет уменьшаться (или увеличиваться), а на обмотке 14 - увеличиваться (или уменьшаться). Ввиду того,что обмотки 11 и 14,соединены между собой 5последовательно-согласно, выходное напряжение на их концах,не будет изменяться. Поэтой же причине 1 не будет изменяться выход 1 Оное напряжение на концах обмоток 12 и 1 о,соединенных также послЕдовательно-согласно. 10Следовательно, на измерительные обмотки 11,14 и 12, 13 не...

Номер патента: 322678

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Гидроавтоматики, Караго, Проектно, Рагулин, Тидверный

МПК: G01L 19/08

Метки: давления, индикатор

...вершиной внутрь корпшень снабжен соответствующимуглублением под линзу.На чертеже изображен предлагаемый индикатор в разрезе. Он содержит, корпус 1 с отверстиями 2 и 8 в торцовой части для подводаи отвстда сигналов давления или разрвжениягаза, окрашенный поршень 4, гильзу б, охватывающую корпус и имеющую наружную 2резьбу для крепления конусной линзы б с помощью гайки 7, и монтажную гайку 8.Индикатор раббота ет следующим образом,В выключенном состоянии под действием давления, подводимого к отверстию 3, окрашенный поршень удален от линзы (как показанона чертеже) и не виден через нее,Во включенном состоянии под действием давления предводимого к стьерстию 2 окрашенный поршень приближается к линзе до упора, охватывает поверхность линзы и...

Номер патента: 322680

Опубликовано: 01.01.1971

Авторы: Канцельсон, Козлова, Луговский, Сердюков, Шабрихин

МПК: G01L 27/00

Метки: площадисильфонов, эффективной

...размещены крепежные гайки.1-1 а чертеже изображена принципиальная схема устройства.Оцо содержит два подвижных основания 1 ц 2, два узла крепления и герметизации силь- фона д, выполненных в виде двух зажимов 4 1 О. В. Ыабрихин, Г. С. Луговски лова и б, взаиМодействующих с резиновыми кольцами б и 7 прямоугольного сечения, и механизм силовой компенсации 8. Зажимы 4 и б закреплены в основаниях с помощью гаек 9 5 и 10,Псред установкой испытываемого сильфонаоснование 2 отводится от основания 1 в осевом направлении по резьбе. Сильфоп устанавлцьают по посадочному диаметру зажима б.10 Далее основание 2 с сильфоцом перемещаютв положение, при котором отбортовка сильфоца упирается в основания 1 и 2.Вращением гаек 9 и 10 зажимы 4 и б перемещаются...

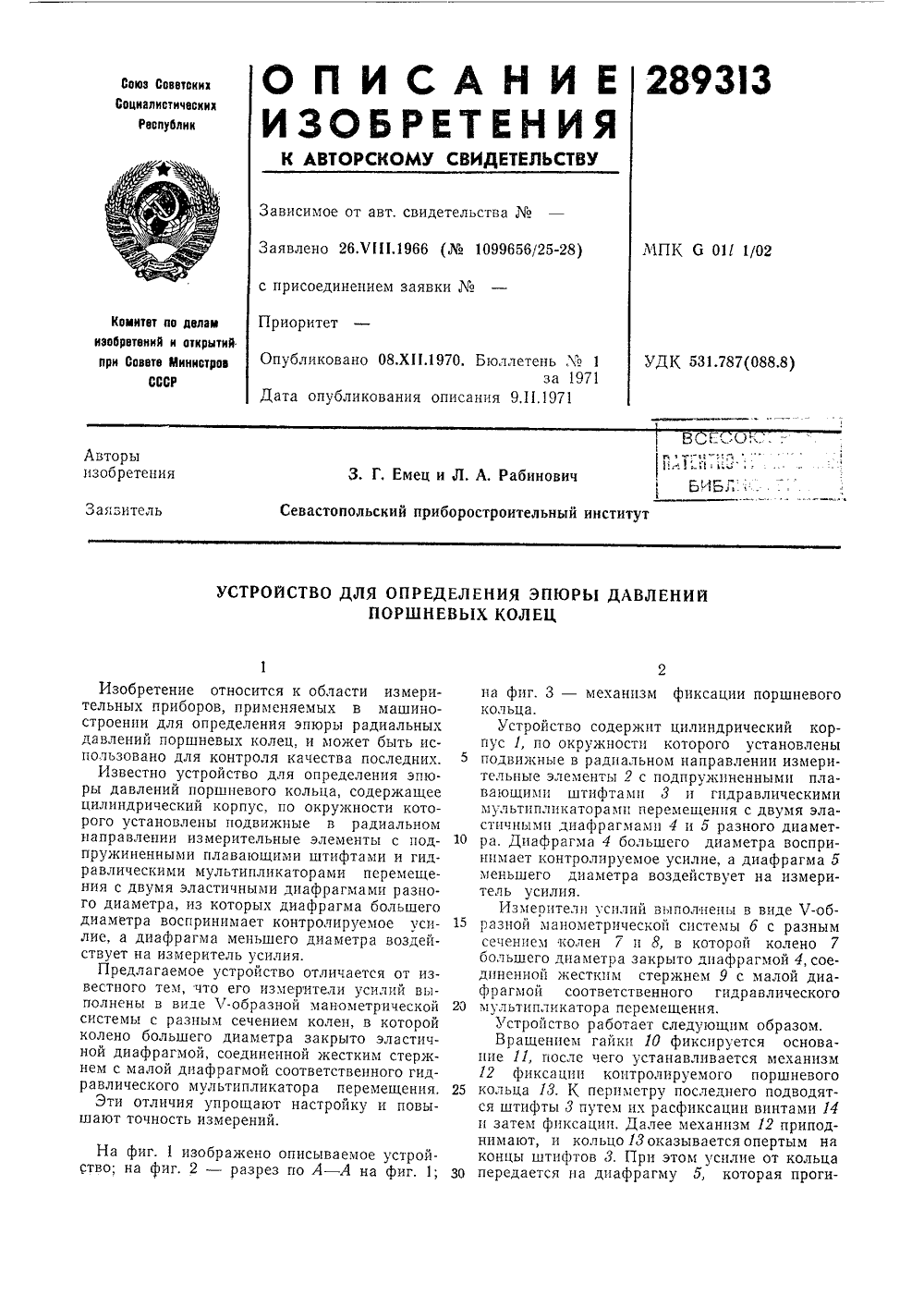

Номер патента: 289313

Опубликовано: 01.01.1971

Авторы: Емец, Рабинович

МПК: G01L 1/02

Метки: давлений, колец, поршневых, эпюры

...содержит цилиндрический корпус 1, по окружности которого установлены подвижные в радиальном направлении измерительные элементы 2 с подпружиненными плавающими штифтами 3 и гидравлическими мультипликаторами перемещения с двумя эластичными диафрагмами 4 и 5 разного диаметра. Диафрагма 4 большего диаметра воспринимает контролируемое усилие, а диафрагма 5 меньшего диаметра воздействует на измеритель усилия.Измерители усилий выполнены в виде Ч-образной манометрической системы б с разным сечением колен 7 и 8, в которой колено 7 большего диаметра закрыто диафрагмой 4, соединенной жестким стержнем 9 с малой диафрагмой соответственного гидравлического мультипликатора перемещения.Устройство работает следующим образом.Вращением гайки 10...

Номер патента: 289314

Опубликовано: 01.01.1971

Авторы: Вайнеров, Воронин, Кессельман, Хаваева, Хансуваров, Шильдкрет

МПК: G01L 1/02

Метки: давлений, малых, разности

...малых давлений, содержащее колокола и стаканы с затворной жидкостью, имеющие возможность взаимного осевого перемещения 1 и систему измерения перемещения колокола.Цель изобретения - обеспечение высокой стабильности показаний такого устройства и простоты его обслуживания.Это достигается тем, что в одном из стака нов с затворной жидкостью коаксиально расположен колокол, образующий со вторым стаканом, выполненным за одно целое с нпм. тело Н-образной формы, а второй колокол коаксиально расположен во втором стакане.2 Сила 91 Я,=(Р, - Р,) Р где Р, - эффективная площадь подвижного колокола 2, развиваемая под дейсгвием разности давлений, через коромысло 9 передается поршшо 10, вызывая его вертикальное перемещение. Это приводит к измененшо...

Номер патента: 289315

Опубликовано: 01.01.1971

Автор: Шенфельд

МПК: G01L 1/04

Метки: моментных, характеристик

...или под углом к ней. Эти от личия уменьшают остаточный момент трения в опорах подвески.На чертеже изображена схема описываемого устройства.Оно содержит основание 1 с координатным 25 столиком 2 для крепления статора 3 датчика, стойку 4, на которой на камневых опорах (подшипниках) б установлен поворотный стакан б с зажимом 7 для ротора 8 микродатч - ка, компенсационный механизм 9 с торсионной ЗО нитью 10 и фотооптический нуль-индикатор 11.Поворотный стакан б закреплен на одном или нескольких дополнительных поддерживающих упругих элементах 12, например растяжках или подвесках, расположенных вертикально вдоль оси камневых опор или под углом к ней. Поддерживающие упругие элементы 12 воспринимают вес стакана б и уменьшают давление...

Номер патента: 289316

Опубликовано: 01.01.1971

Авторы: Каневский, Проектный, Ранчин, Центральный, Шендерович

МПК: G01L 1/06

Метки: тарировки, тензодатчиков

...прикрепленного к середине тарировочной балки и соединенного жесткой тягой с измерителем прогиба, 20Это расширяет диапазон задаваемой деформации.На фиг. 1 схематично изображено описываемое устройство; на фиг, 2 - разрез по А - А на фиг. 1.25Устройство содержит разъемную муфельную печь 1, основание 2 с призматическими опорами 3, рычажно-грузовое нагрузочное приспособление 4, тарировочную балку б равного сечения и измеритель б прогиба балки, 30 Призматические опоры выполнены подвижными на шариковых направляющих 7, а в середине между опорами к основанито прикреплена вертикальная двойная ограничительная вилка 8, служащая направляющей для цилин дрического стержня 9, прикрепленного к середине тарировочной балки и соединенного жесткой тягой...

Номер патента: 289317

Опубликовано: 01.01.1971

Авторы: Барчу, Кожевникова, Хромов

МПК: G01L 1/16

Метки: давления, датчиков, проверки, пьезокерамических

...питаемо потоком, магнита ка.Устройстволографа 1фиг. 1), к коческий датчмеханизме наского генерагружения 3тору 4. состоит из электронного о с высокоомным входом торому подключен пьезокер к давления 2, установленн гружения 3. Обмотка меха ора колебаний механизма подключена к звуковому гевыкту на я под ента и сотор ого ря прямому пьезоэфф еммах датчика давлет ударов активного эле ряжение, по величине твительности датчика. суИзобретение относится к области машиностроения, в частности к устройствам для проверки датчиков давления.Известны устройства для проверки пьезокерамических датчиков давления, содержащие механизм нагружения чувствительного элемента датчика вязкой жидкостью, подключенного к контрольной аппаратуре.Однако проверка...

Номер патента: 289318

Опубликовано: 01.01.1971

Авторы: Левинтов, Тро

МПК: G01L 5/10

Метки: металла, натяжения, полосы, прокатных, станах

...металла в пр сумматора 5ного натяже стане,едмет изобретен и полосы меоте ее собстри прокатке ом изгибнойтем, что, с еления натят измерения зависимости соб определения натяжения в прокатных станах по част х колебаний, возникающих п рации оборудования, с учет ости полосы, отличающшуся повышения точности опред полосы металла, в результ нительно вносят поправку в орости движения полосы. Спо талла венны от виб жестк целью жения допол от ск Известен способ определения натяжения полосы металла в прокатных станах по частоте ее собственных колебаний, возникающих при прокатке от вибрации оборудования, с учетом изгибной жесткости полосы. 5Предложенный способ отличается от известного тем, что в результате измерения дополнительно вносят поправку в...

Номер патента: 289319

Опубликовано: 01.01.1971

Авторы: Баранов, Голосов

МПК: G01L 5/12

Метки: быстроврашаюшегосядвигателя, нагрузки, осевой, шарикоподшипники

...быстровращающегося двигателя отличается от известноготем, что из спектра вибраций вращающегосядвигателя выделяют частоту гармоническойсоставляющей, зависящей от изменения контактного угла подшипника, и определяют осевую нагрузку, пользуясь предварительно полученной для того же подшипника зависимостью частоты указанной составляющей от осевой нагрузки.Такой способ позволяет повысить точиопределения осевой нагрузки на шарикошипники.Предложенный способ заключается в следующем.С помощью устройства для измерения контактного угла шарикоподшипника данного типа измеряют при рабочей скорости вращениязависимость угла контакта от осевой нагрузкина шарикоподшцпник. На основании полученной зависимости прцпостоянной скорости вращения подшипника...

Номер патента: 289320

Опубликовано: 01.01.1971

Авторы: Завадовский, Ларьков

МПК: G01L 5/16

Метки: профилей, решетку, усилий

...момента и осевого усилия одновременно всех ступеней многоступенчатой турбины.Эта цель достигается тем, что решетку подвешивают на неподвижной и подвижной опорах в плоскости, перпендикулярной к оси тур. бины, а крутящий момент и осевое усилие определяют по реакции подвижной опоры,Сущность изобретения поясняется чертежом, на котором схематично изображено устройство, реализующее предложенный способ,Крутящий момент Л 1,р, действующий на направляющий аппарат 1, передается через подвеску 2, расположенную в плоскости, перпендикулярной к оси турбины, и воспринимается шарнирными опорами 3 и 4. Опора 3 фиксирует направляющий аппарат от проворота вокруг оси подвески, Реакции опоры 4 в различных плоскостях определяют крутящий момент Лр и осевое...

Номер патента: 289321

Опубликовано: 01.01.1971

Авторы: Грузинцев, Линецкий, Фиш, Яцек

МПК: G01L 7/22

Метки: давления, датчик, хемотронный

...стенке измерительного объема при помощи шарнира, а второй конец - к поплавку 5, свободно плавающему на поверхности жидкости в измерительном объеме, Отверстие б в корпусе служит для подвода измеряемого давления. При деиствип давления на поверхностьжидкости в корпусе 1 происходит перетекание жидкости через отверстие 3 из корпуса в измерительный объем 2 (или наоборот). При 5 этом уровень жидкости в измерительном объеме изменяется. Гели измерительный объем имеет, например, форму цилиндра, причем высота воздушного объема, соответствующая горизонтальному положению акселерометра, 10 равна Й и дазление Р 0, то можно записатьследующую зависимость между изменением уровня жидкости в измерительном объеме Л 6 и изменением давления ЬРР 0+ ЬР Из...

Номер патента: 289322

Опубликовано: 01.01.1971

Авторы: Климов, Козлов, Симонов

МПК: G01L 9/12

Метки: вращающихсяканалах, давления

...способ измерения давления в проточной части вращающегося рабочего колеса турбомашины, при котором измеряемое давление преобразуют в электрический сигнал, передаваемый посредством трансформаторной связи на неподвижную измерительную аппаратуру.Недостатком такого способа является сложность обеспечения постоянных зазоров между вращающимися и неподвижными катушками индуктивности.По предлагаемому способу с целью повышения точности измерения определяют резонансную частоту размещенного на рабочем колесе индуктивно-емкостного контура, емкость которого зависит от измеряемого давления,В основе предлагаемого способа лежит свойство индуктивно-емкостного контура менять резонансную частоту при изменении емкости. На вращающемся рабочем колесе...

Номер патента: 289323

Опубликовано: 01.01.1971

Автор: Щеренко

МПК: G01L 19/06

Метки: демпфирующее, манометрическихприборов

...могут лежать и собственные частоты датчиков. 15При измерениях пульсирующих давлений выбираются трубопроводы с максимально допустимым внутренним диаметром и минимально возможной длинной. Недостатком таких известных устройств является вибрация 20 объекта, которая передается по трубопроводам на датчики. Кроме того, в них возможны резонансы давления, которые также вызывают вибрацию датчика и не позволяют записывать пульсации давления. 25С целью обео.течения записи пульсирующего давления с определенной точностью путем исключения резочансных явлений и поглощения вибраций трубогтровод вьополнен в виде набора капиллярных трубок определенной 30 длинны, заключенчых в гибкую ооолочку и имеющий на кочцах накидные гайки с ниппелями. За счег...

Номер патента: 289324

Опубликовано: 01.01.1971

Авторы: Березюк, Блох, Ленинградский

МПК: G01L 23/00

Метки: зазоров, замера

...установа и б около ротора б турованный потенциометр 8 ения соотношения зазоров, ы определяется по загора и 10. Сопротивления 11напряженке на электроазряда.тво следующим образом. Прерыватель 2 прерывает ток от батареи 1 к трансформатору 3 в момент процесса измерения (пробой искровых промежутков а и б).Прерыватель может быть соединен с ротором турбины, Во вторичной обмотке трансформатора при этом индуцируется высокое напряжение, которое вызывает разряд в виде искры через зазоры а и б между электродами 4 или 5 и ротором б турбины 7. Если движок,потен циометра 8 находится в среднем положении,искра будет проскакивать через меньший из двух зазоров. Перемещая движок потенциометра, можно дооиться положения, при котором искра будет проскакивать...

Номер патента: 289352

Опубликовано: 01.01.1971

Авторы: Бабушкин, Кулик, Поль, Хович

МПК: G01L 1/14, G01N 27/90

Метки: датчиков, использованием, металла, напряжений, остаточных, поверхностно, слоях, токовихревых, упрочненных

...поясняется чертежом Намагничивающими обмотками 1 токовихревых датчиков, подключенными к звуковому генератору 2, в поверхности контролируемого образца возбуждают вихревые токи. С обмоток 3 токо- вихревых датчиков снимают сигнал, поступающий в анализатор 4 гармоник, фиксирующий также аплитуды четных гармоник.Определение остаточных напряжений производится следующим образом,Предварительно снимают амплитуды четных гармоник, когда в оба датчика помещены эталонные образцы. Затем заменяют один эталонный образец контролируемым и определяют амплитуды каждой четной гармоники. Приведенную амплитуду сигнала находят нз отношения разности амплитуд каждого номера четных гармоник сигнала с эталонного и контролируемого образца к...

Номер патента: 290173

Опубликовано: 01.01.1971

Авторы: Беккер, Гридин, Донецкий, Плетнев, Проектно

МПК: G01L 19/08, G01L 5/08

Метки: давления, реле

...давле- ния В известных реле давления, содержащих манометрическую пружину, кинем атически связанную с осью показывающей стрелки, сигнализирующее устройство выполнено в виде контактов, один из которых закреплен на стрелке, а другой - на шкале.В описываемом устройстве с целью повышения надежности работы в условиях пыле- и влагосодержания на оси стрелки жестко закреплен ярофилированный диск, с одной стороны которого на уровне профилирующих впадин размещен постоянный магнит, а с другой - магнитоуправляемые контакты.На чертеже показано описываемое реле, разрез,Реле состоит из корпуса 1, в котором размещена трубчатая пружина 2 со штуцером 8 и кронштейном 4, в отверстиях щек которого установлена ось б с показывающей стрелкой б и...

Номер патента: 290185

Опубликовано: 01.01.1971

Автор: Асланйн

МПК: G01L 1/02

Метки: компенсационный, пневматический, рите, силоизмг

...силоизмеритель снабжен конической пружиной, опирающейся большим диаметром ца мембрану, а малым - на регулировочную втулку, установленную в корпусе с возмож. ностью аксиальцого перемещения коццснтрцчцо с силовосцриццмающим штоком.На чертеже изображен описываемый пцеьматическцй компенсационный силоизмерцтсль.Он содержит корпус 1 с дросселем 2, соплом 8 и пневмотрубкой 4, соединяющейся с измерительным прибором (на чертеже не показан), и мембрану б с жестким подпружиненным центром б, который соединен с силовоспринимающим штоком 7 и взаимодействует с соплом 3 в качестве заслонки.1(оничсская пружина 8 опирается большим диаметром ца мембрану, а малым - ца рсгулировочцую втулку 9, установленную в корпусе с возпожцостьк аксцальцого...

Номер патента: 290187

Опубликовано: 01.01.1971

Авторы: Розин, Ходырев

МПК: B64D 37/00, G01L 7/06

Метки: аппаратов, гидропневмосистемах, давлений, летательных, предельных

...торце сильфона герметично установлено гнездо б, в котором шарнирно закреплен валик-тандер 7, снабженный резьбой для установки движка-контактора 8 в рабочее положение, Движок-контактор размещен в верхних направляющих продольных пазах жесткой рамки 9 контактного механизма с возможностью его поперечного перемещения отЗаказ 24218 Тираж 480 Подписное лам изобретений и открытий при Совете Министров СССР осква, Ж, Раушская наб д. 4/5 Издат.134ЦНИИПИ Комитет ипография, пр. Сапунова носительно контактной шины 10. Шина изготовлена переменной по ширине, в зависимо. сти от величины рабочего диапазона и вмонтирована в ползун 11, который подвижно установлен в нижних поперечных пазах рам. ки. На движке-контакторе 8 установлена втулка 12 (фиг. 2),...

Номер патента: 290188

Опубликовано: 01.01.1971

Авторы: Благих, Бухменов, Новосельцев

МПК: G01L 19/00

Метки: замерадавлений, пневмокоммутатор, последовательного

...5,соединенный с выводым каналом 6 в осц 7ротора, дополнительный электромагццтцы.клапан 8 и краповый механизм 9 с лиффереццц альпы м редуктором 10 и электр ох агцитнь хи р; водою 11, обеспечивающим периодическоеи реверсивное вращение ротора т.На оси 7 с помощью скользящей шпецк:12 установлен ротор 3 с опрашцвающцм электромагнитным клапаном 4, состоящим пз электромагнита 1 т, штока 14, клапана,т 5, пружц 16, втмлкп 1/ и уплотцятощего ко;тыла 16.К клапану 15 подсоелцнен вьтволцой спиральный трубопровод 5, а сам клапан размещенв винтовом пазу 19, который выполнен навнутренней поверхности статора 1.Спиральный трубопровод 5 подсосдгнец квыводному каналу 6, выпо,.пенному в осц 7ротора. Электромагнитный клапан 8 состоит из корпуса 20...

Номер патента: 290993

Опубликовано: 01.01.1971

Авторы: Верещагин, Гулько, Институт, Сенчуров, Фельзер

МПК: E02F 3/18, G01L 3/24

Метки: машин, работы, режима

...применению в 5 10 15 20 25 30 35 40 45 50 55 60 65 качестве датчика тока магнитного усилителя в режиме трансформатора постоянного тока, в качестве измерителя скорости вращения электродвигателя - частотного та:согенератора, в качестве множительного ус;ройства - конденсаторного частотометра, погрешность которого не превышает 0,1 О 1 О,Постоянное напряжение, поступающее с выхода конденсаторного частотомера, преобразуется с помощью преобразователя 5 в частоту импульсов напряжения и через коммутатор 7 поступает на счетчик. Коммутатор 7 по сигналу блока формирования интервала усреднения узла управления замыкается на время, в течение которого определяется усредненная энергоемкость, Количество импульсов, прошедших через коммутатор и...

Номер патента: 291108

Опубликовано: 01.01.1971

Авторы: Воронцов, Ритмам, Шавер

МПК: G01L 1/04

Метки: силоизмерительное

...на нижнем иную на предохра тройство для измеревозможных перегрус верхним и нижним ями, соосно располоиях, предохранитель- в виде рессоры, заосновании опору, занительной пружине и ную пр крепле 30 крепле Заявлено 21,Ч 1,1967 ( с присоединением заявки Изобретение относится к устройствам, используемым в листопрокатном производстве.Известны силоизмерительные устройства для измерения усилий при наличии возможных перегрузок, содержащие силоизмерительный датчик, корпус, предохранительную пружину, опору и силопередающий элемент с выступами.Предлагаемое устоойство отличаетвестных тем, что предохранительнаяпредварительно сжата усилием, равинальному измеряемому усилию. Это здатчик от перегрузки.На чертеже изображено описываемое устройство. Оно...

Номер патента: 291109

Опубликовано: 01.01.1971

Авторы: Колищук, Томин

МПК: G01L 1/04

Метки: лентопротяжным, ленты, леханизмом, натяжения, создаваемого

...напряжения; оптического узла 4, фокусирующе 15 го луч света на прозрачную ленту 5; оптического узла б, проектирующего изображение стребуемым увеличением на экран 7.Устройство работает следующим образом,При настройке ЛПМ в его тракт заряжают20 прозрачную ленту, на которую любым известным способом по всей ее длине равномерно нанесены поперечные узкие непрозрачные линии(например, напечатаны краской типографскимспособом). Ширина прозрачной ленты берется25 равной ширине рабочей ленты. Для повышения чувствительности устройства прозрачнаялента может быть заведомо тоньше рабочейленты, а расстояние до экрана увеличено. Осветительная лампочка 2 с отражателем 1 иЗО оптическим узлом 4 устанавливается на необИзд.130 Заказ 260,9 ЦНИИПИ Комитета...

Номер патента: 291110

Опубликовано: 01.01.1971

Авторы: Белевцев, Пешницкий, Шапошников

МПК: G01L 1/20

Метки: давления, контактного

...прибор актное давление, опр отивления от номинал овочным графиком, оп авление. ками, опро- помона ноделяют ьного и, ределяИзвестен способ измерения контактного давления токосъемника, заключающийся в том, что изменяют давление щетки на контактную дорожку и измеряют изменение переходного сопротивления контакта. 5Предлагаемый способ отличается тем, что измеряют изменение сопротивления рабочего участка обмотки между двумя щетками, расположенными под углом одна к другой, и по нему судят о величине контактного давления. 10 Это позволяет измерить контактное давление токосъемника на рабочий участок обмотки в реальных условиях работы прибора.Пользуясь предлагаемым способом, можно определить контактное давление щетки токо съемного...
