G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Номер патента: 956986

Опубликовано: 07.09.1982

Автор: Кононенко

МПК: G01F 1/10

Метки: газа, расходомер, турбинный

...конструктивная схема расходомера; на фиг. 2 разрез А - А на фиг. 1, поперечное сечение лопасти с1 О полочкой.Турбинный расходомер содержит корпус 1 с калиброванным каналом 2, в котором посредством распорных колец 3 установлены струе выпрямляющие аппараты 4 с обтекателями 5 с опорами вала 6. На валу закреплена полая ступица 7 со щелями 8, в которых закреплены с возможностью поворота лопасти 9 трапецеидальной формы, снабженные полочками 10. Лопасти закреплены на шарнирах посредством кронштейнов 11 и 12 и пружинами 13 и 14 отжаты 20 от упора 15, На корпусе, в области вращения турбинки, установлен узел 16 съема сигнала (преобразователь скорости).Турбинный расходомер работает следующим образом.25Измеряемый поток газа через...

Номер патента: 956987

Опубликовано: 07.09.1982

Авторы: Абрукин, Агаджанов, Пирогов, Улыбышев, Штейнберг

МПК: G01F 1/10

Метки: расходомер, скважинный

...в их теле), Лопатки 8 крепятся в ступице крыльчатки 4 только передней кромкой (консольно); между остальной частью лопатки и ступицей крыльчатки имеется зазор. Лопатка крыльчатки имеет удлиненную форму, причем длина ее значительно превышает высоту. Экспериментально установлено, что длина лопатки должна составлять не менее 2 - 6 ее ширины. Наилучшие результаты достигнуты, когда это отношение лежит в пределах 3 - 5. Лопатки крыльчатки могут быть выполнены сплошными или иметь вырезы (фиг. 2), т.е. иметь по, длине переменную жесткость. При наличии прорезей длина лопаток может быть уменьшена.Таким образом могут быть устроены и расходомеры с вращающимися крыльчатками. В этом случае лопатки выполняются с частичной переменной жесткостью: часть...

Номер патента: 956988

Опубликовано: 07.09.1982

Авторы: Альтергот, Воропаев, Кириенко, Макаренко, Ненашев, Сорокина, Токарев, Черняев

МПК: G01F 11/00

Метки: веществ, газообразных, дозатор, жидких, пастообразных

...следующим образом.По сигналу системы 17 управления дозированием дозируемое вещество, например жидкое или газообразное, под давлением через входной канал 8 поступает в расходную камеру, давит на торцовую часть 11 полого поршня 7 и перемещает его по направлению штока поршня 8 в левое положение рабочей камеры дозирования 6. При этом пружина 13 с началом движения поршня 7, до момента соприкосновения торцовой части 11 со штоком поршня 8, сжимается и своим усилием плотно прижимает уплотнение 10 торцовой части 12 поршня 8 к седлу 5, исключая возможность преждевременного попадания дозируем ого вещества из камеры 3 в камеру 6. С отходом поршня 7 от седла 4 дозируемое вещество из камеры 2 заполняет камеру 6 и через канал 21 отвода веществ...

Номер патента: 956989

Опубликовано: 07.09.1982

Авторы: Зайченко, Зубарев, Черняк

МПК: A01J 7/00, G01F 11/00

Метки: автоматический, дозатор, жидкости, многономинальный

...значения дозы, з большего, чем первое). Работа дозатора без корректировки аддитивной составляющей погрешности поясняется на фиг. 2. В момент начала отпуска дозы узел управления формирует импульс управления (фиг. 2 а) продолжительность которого определяет номинальное значение дозы ( на фиг. 2 пунктиром показаны,процессы, происходящие при отпуске второго значения дозы, большего, чем первое). Вследствие инерционных свойств запорного клапана и дозируемой 4 жидкости расход жидкости достигает номинального значения в момент 11 (фиг. 2 б), что соответствует отрезку времени Ы. За период Л 1 аддитивная составляющая погрешности увеличивается до некоторого значения -0 вкл(фиг. 2 в).50Начиная с момента 10, счетчик 5 считает поступающие на его...

Номер патента: 956990

Опубликовано: 07.09.1982

Автор: Семкин

МПК: G01F 11/04

Метки: введения, высокого, газа, давления, дозы, емкость, жидкости, шприцевое

...объемом 8, а с другой стороны - к упору 9 с направляющей поверхностью О для сообщения с иглой 11 штока 5, Упор 9 жестко связан с направляющим стержнем 12, проходящим через окно 13 фиксирующего узла 14, снабженного фиксатором 15 с ограничительной гайкой и пружиной сжатия. Торцовая часть фиксатора 15 и поверхность направляющего стержня 12, обращенная к фиксатору 15, подвергается для лучшего сцепления соответствующей обработке. Устройство также имеет штоковую камеру 16 с сальниковым уплотнением 17 для иглы 11 штока 5. Штоковая камера 16 имеет направляющую поверхность 18 и внутренний канал 19 для иглы 11 штока 5, связанный посредством спиральной трубки 20, запорного вентиля 21 и тройника 22 с зоной высокого давления, которая...

Номер патента: 956991

Опубликовано: 07.09.1982

Авторы: Волков, Клусов, Лукаш, Шарапов

МПК: G01F 11/10

Метки: дозирования, легковоспламеняющихся, сыпучих

...15, Между выходом бункера 1 и емкостями 15 установлен делитель 16, который при помощи кронштейнов 17 прикреплен к карусели 8. Делитель 16 имеет два коаксиально расположенные с зазором кольца 18, которые соединены между собой с помощью перегородок 19, равномерно разделяющих пространство между кольцами 18 по количеству емкостей 15. Верхние кромки 20 перегородок 19 выполнены заостренными и расположены ниже верхних кромок колец 18, которые охватывают выходное отверстие бункера 1.Устройство работает следующим образом.При заполнении бункера 1 сыпучим материалом и после того, как карусель 8 начинает вращаться с постоянной угловой скоростью, при помощи электромагнита 14 шиберный затвор 12 принимает положение, при котором отверстие 13 затвора 12...

Номер патента: 956992

Опубликовано: 07.09.1982

Автор: Вильман

МПК: G01F 13/00

Метки: пневмоподачи, сыпучих

...содержит герметичную расходную емкость 1, крышку 2 с патрубком 3. Внутри емкости 1 коаксиально расположены внутренняя 4 и наружная трубы 5. Нижний конец внутренней трубы 4 жестко связан с расходной емкостью 1, а верхний конец имеет заглушку 6. В средней части трубы 4 выполнены отверстия 7. Наружная труба 5 установлена с возможностью продольного перемещения по отношению к внутренней9569,2 Формула изобретения Составител Техред Л. Бо Тираж 673 ВНИИПИ Государственно по делам изобрезен 113035, Москва, Ж - 35 Р филиал ППП Патент, г. УжТ. Устиновакас КорректорПодписноего комитета СССРй и открытийаушская наб., д. 4город, ул. Проектна П. КоссейО 27 Редак Заказ Дзятко трубе 4 и имеет отверстия 8 в нижней части и заглушки 9 по торцам....

Номер патента: 956993

Опубликовано: 07.09.1982

Авторы: Голубов, Кононов, Овчинников

МПК: G01F 13/00

Метки: дозатор, сыпучих

...органа 3 дозатора поступает корм, который перемещается в ленточный шнек ЗБ с демпфируюшим устройством 4, в котором происходит выравнивание потока материала. Ленточный шнек ЗБ и демпфируюгцее устройство 4 направляют корм к выгрузному окну 5. В ленточ 956993ном шнеке с постепенным уменьшением ширины ленты витков соответственно происходит пересыпание порции корма из одного межвиткового объема в другой, чем достигается выравнивание общего потока по мере его продвижения к выгрузному окну. Однако, 5 исходя из условий необходимой производительности и особенности физико-механических свойств ряда материалов, когда требуется значительно увеличить ширину ленты, данный тип рабочего органа не обеспечивает заданнои равномерности.ноС...

Номер патента: 956994

Опубликовано: 07.09.1982

Авторы: Овчинников, Степко

МПК: G01F 13/00

Метки: дозатор, сыпучих

...создаются большие силы сопротивления, которые могут деформировать ленточную спираль 3. Далее материал поступает в кожух 4 и транспортируется к выгрузному окну 5 с помощью ленточного шнека 3, выполненного без вала, толщина ленты витка кото рого уменьшается с 1, до 12 (стремится кнулю) к выгрузному окну 5. Ленточная спираль выполнена из пружинной стали. Благодаря такой конструкции ленточный шнек в кожухе работает как демпфирующая пружина при перемещении потока материала, который во время работы может сжиматься, закручиваясь, уменьшая шаг и растягиваться, раскручиваясь, увеличивая шаг и заключать в своем обьеме только определенное количество материала в соответствии с его956994 Формула изобретения Составитель Н. Никитенко с,гзк 1 о) П....

Номер патента: 956995

Опубликовано: 07.09.1982

Авторы: Платонов, Хобин, Царегородцев, Яхин

МПК: G01F 13/00

Метки: дозирования, жидких, сыпучих

...так как при заполнении одного отсека до определенного веса, величина которого определяется тяговым усилием электромагнита, емкость опрокидывается и материал разгружается с момента опрокидывания, причем скорость разгрузки в основном определяется углом наклона емкости, а так как другой отсек в это время наполняется, опрокидывающий момент .уменьшается и при увелисхода, материала емкость, не дохоора-ограничителя, опрокидывается оси с остатками отвешиваемой956995 формула изобретения итель Т. Филиппова А. Ьойкас Корре 673 Подпи венного комитета ССС ретений и открытий 35, Раушская наб., д г. жгород, ул. Проек Состав Техред Тираж ИИПИ Государст по делам изоб 5, Москва, Ж - ППП Патент,тор А. ФеренцноеР Редактор П. КоссеЗаказ 6560/27В...

Номер патента: 956996

Опубликовано: 07.09.1982

Автор: Янютин

МПК: G01F 13/00

Метки: вязких, дозатор

...эластичной трубкой, для закрепления которой на поверхности расточки выполнена винтовая канавка, а втулка установлена в полости корпуса с эксцентриситетом, при этом 1 Б 1 с Р нар, трубки.На фиг. 1 показан дозатор вязких материалов, продольное сечение; на фиг. 2 поперечное сечение.Дозатор содержит корпус 1 с крышкой2, в которых установлена ось 3. На оси, с эксцентриситетом е в цилиндрической полости корпуса, установлена втулка 4, На внутренней поверхности полости выполнена канавка 5, в которой закреплена,например, с помощью клея, эластичная трубка 6. Глу 956996бина винтовой канавки 5 несколько меньше суммарной толщины стенок трубки 6, а эксцентриситет е меньше половины наружного ее диаметра. Таким образом, в одном месте втулка 4...

Номер патента: 956997

Опубликовано: 07.09.1982

Авторы: Балакишиев, Гусейнов, Колчин, Садраддинов

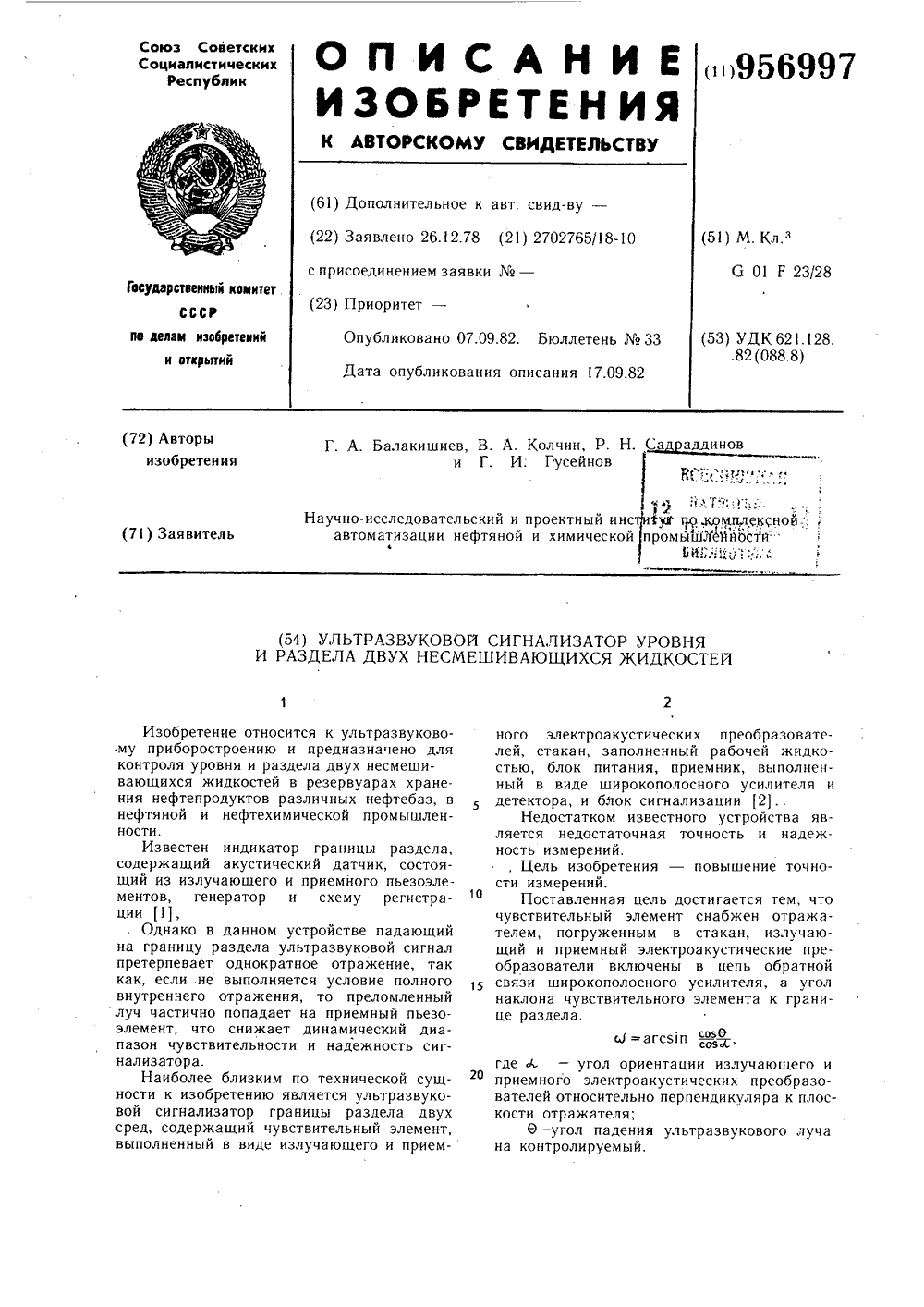

МПК: G01F 23/296

Метки: двух, жидкостей, несмешивающихся, раздела, сигнализатор, ультразвуковой, уровня

...уровня; на фиг, 2 - схема чувствительного элемснта.Устройство состоит из излучающего 1 и приемного 2 электроакустических преобразователей, плоского рефлектора 3, помещенного в стакан 4, заполненный контролируемой жидкостью, широкополосного усилителя 5, детектора 6 и блока сигнализации 7, состоящего из электронного ключа, нагруженСигнализатор работает следующим образом. Когда ультразвуковые лучи (падающий и отраженный от плоского рефлектора) не пересекает контролируемая граница раздела, коэффициент передачи увеличивается, что влечет за собой за счет положительной обратной связи резкое возрастание коэффициента усиления широкополосного усилителя, который при соблюдении условия баланса фаз переходит в режим генерациисщусилителя, с...

Номер патента: 958861

Опубликовано: 15.09.1982

Авторы: Аносов, Ветров, Гасин, Нечипоренко, Пискунов

МПК: G01F 13/00

Метки: дозированной, подачи, порошкового

...за счет образования газо-порошковой смеси, что ведет к нестабильности параметров смеси.Наиболее близким к предлагаемому является устройство для дозированной подачи порошкового материала, содержащее бункер с крышкой и установленные в ней входной и выходной патрубки 12.Однако это устройство характеризуется нестабильностью параметров газо-порошковой смеси,Цель изобретенияьности параметров га стройство ового макрышкой выходнои выполнен- тановлен- тносительенным на ю конуса, е связано введенный958861 между основанием раструба 5 и уровнем порошка 8 в бункере в процессе работы.Устройство снабжено также вибросистемой.Устройство работает следующим образом.Сжатый газ через патрубок подвода 1 поступает в полость бункера 3, а затем через...

Номер патента: 958862

Опубликовано: 15.09.1982

Автор: Гончаров

МПК: G01F 13/00

Метки: пылекалибратор

...с. соплом 4. Запыленный поток подается в сепарирующее устройство 14, например циклон, пылеотводящее отверстие которого через трубопровод 15 соединено с контрольным устройством 10.Пылекалибратор работает следующим образом,В канавку тарели помещают частицы, например частицы, имеющие монодисперсную фракцию. Для большей чистоты эксперимента частицы наносят до установки тарели в кожух. Лишние частицы, попавшие на поверхность тарели, удаляют скребком. Таким образом, добиваются равномерного заполнения канавки. Затем удаляют частицы с внутренних поверхностей кожуха и собирают прибор. Сборку ведут в обеспыленной зоне бокса. Включают отсос через сопло 4 и прокачивают газ через прибор 10 до тех пор, пока не зарегистрируют нулевые показания....

Номер патента: 958863

Опубликовано: 15.09.1982

Автор: Монтрель

МПК: G01F 17/00

Метки: объема, подземной, полости

...снаряда 5 (фиг, 3) его доставляют в штрек 8 (фиг. 4), из которого с помощью лебедки 9 и каната 10 опускают в полость 11 через скважину 12, диаметр 10 которой Р примерно на 20 - 40 мм большесдиаметра д снаряда 5, например 100 мм.Снаряд 5 опускают на глубину (Ь + х), где Х - расстояние (априори), равное примерно половине высоты полости. Обычно величина Х может быть установлена либо опусканием снаряда 5 до достижения дна полости (что узнают по слабине каната), а затем поднятием примерно на середину высоты, либо принимают Х = 3 - 5 м. После спуска снаряда 5 (фиг. 5) перекрывают 20 устье 13 скважины 12, например, полихлорвиниловой пленкой. С помощью пускового устройства 7 приводят в действие приспособление б для разрушения ампулы 1,...

Номер патента: 958864

Опубликовано: 15.09.1982

Автор: Наволоцкий

МПК: G01F 23/16

Метки: датчик, жидкости, струйный, уровня

...активного сопла;А; - расстояние от среза сопла до передних кромок гидродинамических профилей;Ь; - расстояние от оси датчика до передней кромки профиля. На чертеже изображен предлагаемый струйный датчик уровня жидкости.Струйный датчик уровня жидкости содержит активное сопло с каналом питания 1, приемное сопло с каналом измерения 2, расположенные соосно на расстоянии В друг от друга. Датчик устанавливается в баке 3 на уровне Е, постоянство которого необходимо поддерживать. Для повышения дискретности выходного сигнала в проточную часть датчика (в пространство между соплами) установлен направляющий аппарат, выполненный в виде решетки тонкостенных гидродинамических профилей 4 и 5, представляющих собой поверхности второго порядка,...

Номер патента: 958865

Опубликовано: 15.09.1982

Авторы: Зикеев, Козлов, Минков

МПК: G01F 23/288

Метки: вещества, количества, прибор, радиоизотопный

...частоты 3 выбирается так,5 1 О 15 20 25 30 35 чтобы логический сигнал на его выходе был равен 1, когда детектор, соединенный с его входом, перекрыт веществом и, следовательно, мала интенсивность излучения, приходящего на этот детектор излучения. Если детектор не перекрыт веществом, интенсивность излучения, приходящего на этот детектор, велика, то делитель 3 полностью заполняется, т.е. на его выходе появляется сигнал логического О. Сигналы с выходов двоичных делителей частоты 3 поступают на входы кодирующей матрицы 11, которая преобразует входной позиционный код с двоичных делителей частоты 3 в двоичный код.После окончания измерительного интервала происходит запуск элемента задержки 6 и поступает сигнал на информационный вход регистра...

Номер патента: 960536

Опубликовано: 23.09.1982

Автор: Ладыженский

МПК: G01F 1/00

Метки: действия, дозатора, непрерывного, производительности

...пробы с большей массой; на фиг. 2 - то же, при отборе пробы с меньшей массой; нв фиг, 3 - диаграмма совмещения графиков, представленных на фиг. 1 и 2.Нв выходе дозатора устанавливаютпустую мерную емкость известной массы,Включают двигатель дозатора и одновременно секундомер. Через время С, например 35 с по секундомеру, выключаютдвигатель дозатор в,Взвешиванием определяиг массу.пробы О;.Таким же образом, не меняя. настройкидоэаторв, отбирают вторую пробу. Приатом время Сберется значительно меньшим, например 5 с. Время С 1 должнобыть минимальным для уменьшения расхода материала, но не меньше, чем время повышения расхода Й до установившегося значения,Затем взвешиванием определяют массу пробы о и рассчитывают произво 6 4дигельность...

Номер патента: 960537

Опубликовано: 23.09.1982

Автор: Родин

МПК: G01F 1/34

Метки: блок, камерный, расхода

...6с уплотнениями 7 и 8. На цилиндриче-,ской поверхности этих колец установ" илены подвижные кольца Э и 0 с уплотнениями 11, выполняющие функции коль"цевых выступов-шипов, входящих (приустановке блока) в соответствующиекольцевые углубления (пазы)фланцев 2612 стыкуемых труб, Для раздвижки ко-.лец Я и 10 на неподвижных кольцах 5и б закредлены с воэможностью поворота эксцентрики 13.Набор и установка пакета камерногогЗблока производитея следующим образом,На торцы корпусов камер отборадавлений 3 и 4 насаживаются .непод"вижные кольца 5 и 6 с уплотнениями зв.7 и 8, При этом эксцентрики 13 выво"дятся в нерабочее положение, а под;вижные кольца 9 и 10 с уплотнениями 11 сближаются между собой настолько, что не выступают за плоскостипериферийных...

Номер патента: 960538

Опубликовано: 23.09.1982

Авторы: Вайсер, Жгутов, Шишкин

МПК: G01F 1/68

Метки: газа, жидкости, расхода, сигнализатор, тепловой

...19, состоящему из компвратора 20, источника 21 опорного напряжения и индикатора 22.Измерительный участок трубопровода устанавливается вертикально, причем из мерительная обмотка 3 расположена выше, чем компенсационная обмотка 4 с целью исключения генерации выходногосигнала при нулевом потоке (утечке) исэа естественной конвекции измеряемойсреды, Входом сигнализаторв расходаявляется нижний конец измерительного,участка 2.Устройство работает,следуюшим образом,В зависимости от вида изделия и типаиспытания на герметичность преобразователь сигналиэвтора устанавливается вразрыве трубопровода, в месте прохождения потока (утечки), входящего под давлением в испытуемое изделие, либо выходяшего из него.С выхода усилителя 9 через мостовую ".схему...

Номер патента: 960539

Опубликовано: 23.09.1982

Авторы: Мазаник, Панков, Рубенчик, Твердов

МПК: G01F 11/08

Метки: дозатор, жидкости, пневматический

...Рабочим инструментом является сменныйдозируюший наконечник 10. Устройствозакреплено в держателе 11. Внутри сосуда расположен фиксатор 12 жидкости,выполненный в виде полого поршня, однасторона которого несет жестко закреплен"ную мембрану 1 3, а вторая образована ,1 Олепестками 14, между которыми установ.лен распорный элемент 15. Для уплотнения соединения установлено уплотнительное кольцо 16.Устройство работает следующим об- Зразом,До включения импульса сжатого воздуха самопроизвольное истечение жидкости иэ дозируюшего наконечника предотвращается силой трения между лепест ркамй 14 фиксатора 12 с распорным элементом 15 и корпусом 3.При подаче в емкость импульса сжатого воздуха через трубопровод 6 и патрубок крышки 5 происходит прогиб...

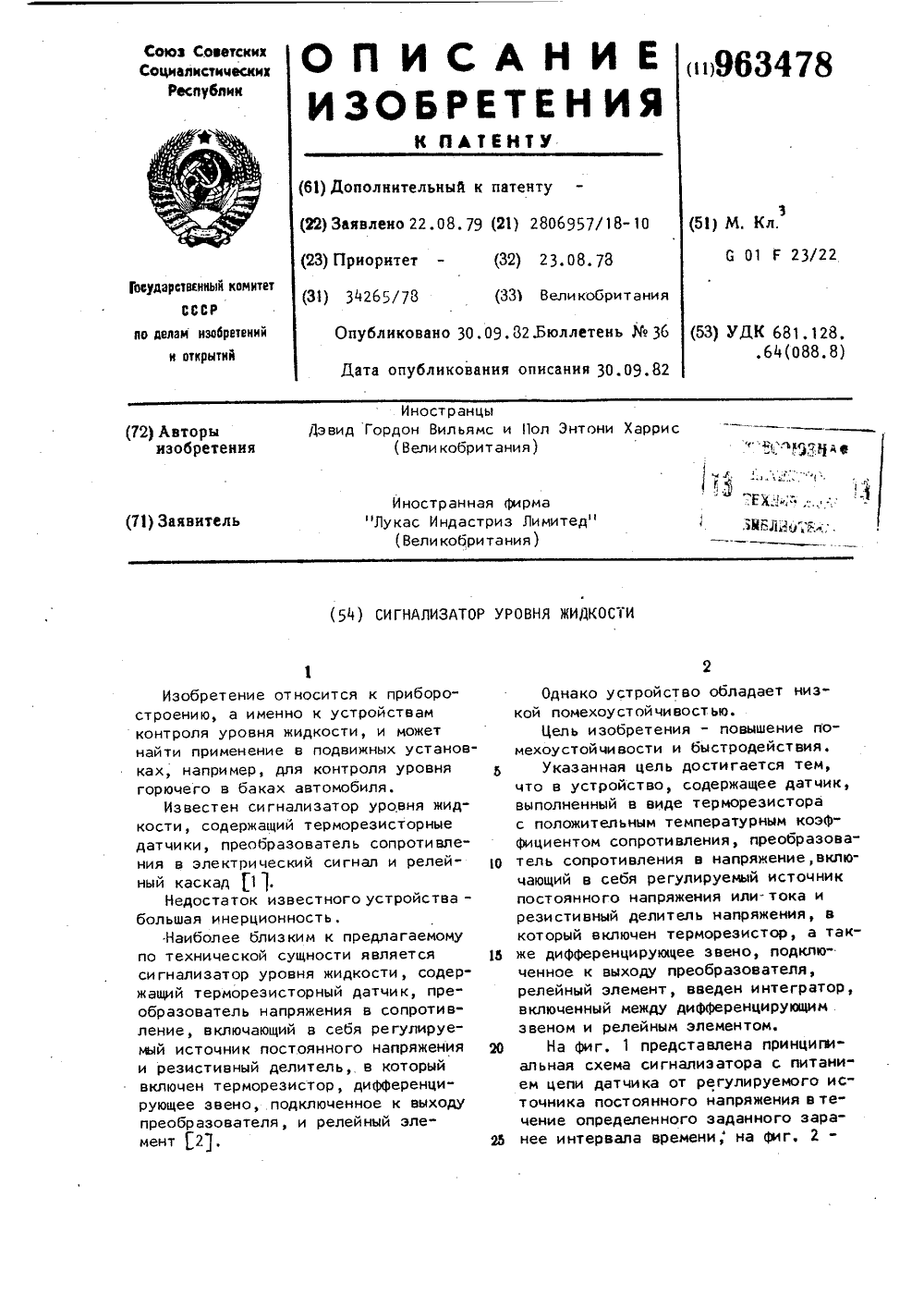

Номер патента: 963478

Опубликовано: 30.09.1982

Авторы: Дэвид, Поль

МПК: G01F 23/22

Метки: жидкости, сигнализатор, уровня

...1. На неинвертирующий вход усилителя 10 подается постоянное напряжение, а его инвертирующий вход соединен через резистор 11 с выходом дифференцирующей цепи и через конденсатор 12 обратной связи с выходом усилителя, который через диод 18 одновременно соединен с выходом дифференцирующей цепи.Фронт положительного напряжения, возникающий при включении выключателя, действует таким оЬразом, что выход усилителя 10 становится Ьолее отрицательным, цем инвертирующий вход, так что диод 18 проводит до тех пор, пока напряжения на двух входах усилителя 10 не сравниваюся, Резистор 8 ограничивает возрастание положительного напряжения и ограничивает, таким образом, амплитуду любого колебательного переходного процесса, который может иметь место на...

Номер патента: 964451

Опубликовано: 07.10.1982

Авторы: Абрамов, Барычев, Винштейн, Губарев

МПК: G01F 1/00

Метки: вибрационный, расходомер

...усилитель 5,блок 6 АРУ, преобразователь 7 частоты, преобразователь 8 напряжения вчастоту, преобразователь 9 ток-напряжение, лсгометрический преобразователь 10 напряжения в частоту, эадатчик 11 уставки, блок 12 вычитания, Делитель 13Устройство работает следующим 5 образом.В колебательном контуре, образованном упругим проточным патрубком 2, выполняющим функции резонатора, адаптером 3, возбудителем 4 и усили О телем 5, возникают колебания на некоторой резонансной частоте. При этом положительная обратная связь между адаптером 3 и возбудителем 4 реализовывается через колебляющийся 15 упругий стержень 2. Блок 6 АРУ обеспечивает поддержание постоянства амплитуды колебаний, величина которой определяется напряжением с выхода задатчика 11 уставки....

Номер патента: 964452

Опубликовано: 07.10.1982

Авторы: Дьяконов, Семенова

МПК: G01F 1/56

Метки: постоянного, постоянное, стабилизирующий

...го напряжения в переменное, выполненный в виде генератора синусоидальных колебаний с самовоэбужденнем на устройстве с Й -образной вольт-амперной характеристикой (ВАХ) 1, представляющем комбинацию бипо.- лярного и-р-и транзистора 2 сф.лямбда-диодом 3 и резистором 4,и колебательном ЬС-контуре 5, катушку б связи, выпрямитель 7 с фильтром 8, делитель выходного напряжения на резисторах 9 и 10, источник 11 опор" ного напряжения, усилитель 12 постоянного тока, транзисторный регуля" тор 13, выполненный по схеме эмиттерного повторителя, дополнительный Фильтр 14.Устройство работает следующим образом.Параллельно колебательному конту" ру 5 включено устройство 1 с ы - образной ВАХ (фиг. 2). При величине сопротивления Н-резистора 5 рав" ной...

Номер патента: 964453

Опубликовано: 07.10.1982

Авторы: Абрамов, Барычев, Губарев

МПК: G01F 1/58

Метки: расходомер, электромагнитный

...устройство 3, формирователи 4 и 5 прямоугольных импульсов, формирователь б разности фаз, генератор 7 импульсов, схемы 8 и З 5 9 совпадения, дискретный делитель 10 частоты, цифровой делитель 11 импульс" ных сигналов, вычислитель 12 и делитель 13.40Устройство работает следующимобразом.По обмотке 2-2 первичного преобра-. зователя, настроенной конденсатором 2-1 в резонанс с частотой Г источника 1 тока, протекает переменный ток 3 , создакиций магнитное поле в зазо-. ре между электродами 2-3 и 2-4,При движении жидкости на этих электродах наводится ЭДС Е, пропорциональная расходу Я жидкости. Одновременно с ЭДС Е на электродах наводится квадратурная ЭДС Е 2, зависящая от часто" ты й питающего тока, откуда путем Математических...

Номер патента: 964454

Опубликовано: 07.10.1982

Автор: Смирнитский

МПК: G01F 1/58

Метки: бесконтактный, индукционный, расходомер

...чувствительности и расширения областиизмерения по скорости и проводимости измеряемых жидких сред.Указанная цель достигается тем,что в бесконтактном индукционномрасходомере поверх каждой секцииизмерительной обмотки размещена дополнительнаяподвижная секция, соединенная последовательно согласнос секцией измерительной обмотки.На чертеже изображена общая схемапредлагаемого устройства.Преобразователь расхода состоит 35из немагнитного измерительного участка трубопровода 1, на который надетытри тороидальные секционированиыеобмотки: индукторная, измерительнаяи компенсационная. 4 ОСекции индукторной обмотки 2 - 4соединены последовательно, намо.таны проводом одного сечения, питаются от источника периодической частоты,Секции 2 и 3 одинаковы...

Номер патента: 964455

Опубликовано: 07.10.1982

Авторы: Залесский, Смышляев

МПК: G01F 1/66

Метки: расходомер, ультразвуковой

...совпадает спередним фронтом импульса синхрокольца, прошедшего схему 18 запрета, зСхема 11 поиска и автоподстройки фазывыделяет ошибку рассогласования по .времени между импульсом с выхода Формирователя 9 рабочих импульсов ипередним фронтом импульса автоциркуляции синхрокольца, преобразует ошиб- бОку. в управляЮщий сигнал, с помощьюкоторого управляет частотой и фазойавтогенератора 5. Причем подстройкапроизводится таким образом, чтобы передний фронт импульса автоциркуляции 65 синхрокольца,по времени находилсявнутри импульса с выхода формировхеля9 рабочих,импульсов,предпочтительно наего середине. Тогда схема 18 запрета,а следовательно, ведущее синхрокольцо будет открываться по переднемуфронту импульса с выхода формирователя 9 рабочих...

Номер патента: 964457

Опубликовано: 07.10.1982

Авторы: Войцеховский, Ивчик, Прицкер, Сумцов, Ткачев, Ярош

МПК: G01F 3/16

Метки: внутреннего, двигателя, расхода, сгорания, топлива

...на нагнетание, в результате чегозакрывается нагнетательный клапан3, открывается всасывающий клапан 2и засасывается очередная порциятоплива. По достижении в левой полости определенного давления, рав.ного давлению, создаваемому пружиной15, поршень 4 останавливаетсп (зависает), С увеличением давления величина хода поршня умейьшается.Полость керна 5 под полюсным наконечником 8 и. канал 10 последнегозаполнены топливом. При запуске40двигателя, на первом обороте эксцентрика 20 в верхней точке поршень 4,упираясь в полюсный наконечник 8,сдвигает последний в положение, соответствующее определенному минимальному рабочему зазору генератора. Этавеличина зазора поддерживается неизменндй в процессе работы (за счет автоподстройки)независимо от...

Номер патента: 964458

Опубликовано: 07.10.1982

Авторы: Мороз, Скрипин, Суббота

МПК: G01F 11/00

Метки: дозирования, сыпучих

...в полости бункера концентрично установлен по крайней мере одиндополнительный .бувкер с дозирующейкамерой и шнеком, при этом шнек дополнительного .бункера установленна одном валу со шнеком основногои является его продолжением, а внутренние доэирующие камеры в своейнижней, части выполнены с расширением.На чертеже показано устройстводля дозирования сыпучих материалов.Предлагаемое устройство содержитбункеры 1 и 2, в которые загружаютсясыпучие материалы. В нижней частибункеров расположены дозирующие камеры 3 и 4 соответственно, внутрикоторых установлен ступенчатый шнек5. Для предотвращения подпора одного сыпучего материала другим нижняячасть б доэирующей камеры 4 расшире на. Вращение ступенчатого шнека 5осуществляется электроприводом...

Номер патента: 964459

Опубликовано: 07.10.1982

Авторы: Денисов, Сирый, Сосина, Ткаченко, Щербань

МПК: G01F 11/00

Метки: дозатор, шнековый

...дозаторе, содержащем корпус, установленный в нем ленточный шнек, а также запорное кольцо и уплотнитель в виде тела переменного сечения, установленные соосно шнеку на его выходе, шнек выполнен полым, тело уплотнителя выполнено неподвижным, расположено внутри 25 шнека и,имеет эллипсоидальную Формус размером большой полуоси, равным 3-4 шагам спирали шнека, и размером малой оси, равным внутреннему диаметру отверстия шнека, а запорное 30 кольцо выполнено в виде плоской964459 диР А ВНИИПИ 3 Тираж 673 аз 7613/ Подписно Фиа г лиал ППП фПа ужгород,ул.П ктная,4 пружины, консольно закрепленной на последнем витке шнека.На фиг. 1 представлен дозатор в разрез; на фиг. 2 - вид дозатора со стороны запорного приспособления.Дозатор содержит корпус 1,...
