G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Номер патента: 2000552

Опубликовано: 07.09.1993

Автор: Каргаев

МПК: G01F 23/30

Метки: жидкости, сигнализатор, уровня

...имеет две плоскости симметрии или фиг.4 - поплавок в виде круга разной толщины - одна плоскость симметрии), Путем смещения оси вращения от центра масс и любой возможной плоскости симметрии добиваются того, что массы (объемы) этих симметричных поплавков, свободно подвешенных на оси 4 относительно плоскости 1-1, остаются не равными при любом положении поплавка. Для этого необходимо, чтобы смещенное от центра массы отверстие 2 не проходило через плоскость симметрии поплавка, В связи с этим поплавок 1 в виде круга (фиг.4) выполнен по толщине ступенчатым (одна часть толщиной т 1, а другая - 12), т,к. при одинаковой толщине невозможно разместить отверстие 2 вне какой-либо плоскости симметрии. На фиг.5 свободное свисание поплавка 1 ограничено...

Номер патента: 2001425

Опубликовано: 15.10.1993

Автор: Гайдабура

МПК: G01F 13/00, G05D 7/00

Метки: расхода, сыпучего

...к 90, к наклон ному лотку 6, установленному на горизонтальной оси 7 с возможностью поворота оокруг нее, связанному с силоизмерительной плитой 8, установленной вертикально на безмоментном подоесе 9 о выходном патрубке 10 и соединенной через рычаг и тяги 11 с электросиловым преобразователем 12, связанным через регулирующий прибор 13 и исполнительный механизм 14 с питателем 2, ширина проходного сечения между отбойной плитой и наклонным лотком составляет 0,4 - 0,7 от ширины Н входного отверстия, наклонный лоток оыполнен вогнутым о продольном сечении, глаксимдльндя величина угла наклона гг составляет 90.На горизонтальной оси корпуса установлен лимб 15 с электроприводом 16 таким2001425 образом, что диапазон изл 1 енения угла наклона /3...

Номер патента: 2002208

Опубликовано: 30.10.1993

Авторы: Грикевич, Золотаревский, Маштаков, Федоров

МПК: G01F 1/32

Метки: вихревой, расходомер

...симметрично относительно этого канала, а второй соединяется с цилиндрической камерой через соосное ее продольной оси отверстие, чувствительный элемент выполнен в виде гофрированной пластины круглой формы с кольцевыми образующими гофров, симметричными относительно оси цилиндрической камеры. Цель достигается также тем, что в упомянутом вихревом расходомере гофрированная пластина выполнена в виде сферического сегмента, обращенного выпуклой частью к узлу съема сигнала, причем геометрические размеры сферического сегмента связаны с геометрическими размерами цилиндрической камеры следующими соотношениями:2002208 ри тела 2 обтекания выполнены каналы 3, сообщающие область вихреобразавания измеряемой среды в трубопроводе с цилиндрической...

Номер патента: 2002209

Опубликовано: 30.10.1993

Авторы: Королев, Кречетников, Мезиков

МПК: G01F 1/34

Метки: жидкого, кислорода, расхода

...5) имеет максимальное значение противоположной1 полярности и равна нулю в середине высоты кольцевого магнита 4 (соленоида 5). При этом. пондеромоторная сила взаимодействия неоднородного магнитного поля и измеряемой жидкости парамагнетика 3 удерживает на внутренней поверхности не- магнитного участка трубопровода 1 в области, охваченной кольцевым магнитом 4 соленоидом 5), кольцевой слой 6 измеряемой жидкости 3, отношение высоты (протяженности) которого к внутреннему диаметру немагнитного участка трубопровода 1 также находится а пределах 0,1 - 0,5. Поддержание указанного отношения согласно Правилам 28-64 измерения расходажидкостей, газов и паров стандартными диафрагмами и соплами. Миэд-во стандартов, 1978, с 151, с. 35, 37 необходимо...

Номер патента: 2002210

Опубликовано: 30.10.1993

Автор: Босин

МПК: G01F 1/68

Метки: расхода

...разрежения на выходе обводногоканала, т.е. в самом узком сечении конфузорно-диффузорного канала между обтекателем и пластиной.В случае большой скорости основного .5потока, когда величина Л Р велика и скорость С, превосходит максимальное значениедопустимого диапазона скоростей обтекания нагревателя и термоприемника, снижение скорости Сн достигается уменьшениемплощади минимального проходного сечения обводного канала путем осевого перемещения втулки к конической поверхностиобтекателя (тем самым уменьшается расходпотока, обтекающего нагреватель и термо- "5приемник),В другом случае, когда скорость основного потока мала, и, как следствие, скоростьСн ббтекания нагревателя и термоприемника меньше минимального значения...

Номер патента: 2002211

Опубликовано: 30.10.1993

Авторы: Денисов, Краснов, Трушин

МПК: G01F 23/24

Метки: омический, уровнемер

...переменного тока. Тогда в качестве измерительного прибора 4 может применяться датчик действующего значения тока (амперметр с электрическим выходом). К вторым типам источником 3.1, 3.2 питания возможно подключение диодов (вентилей) в прямом направлении для исключения их влияния друг на друга в момент срабатывания ключевых элементов 2,1. 2.2. 25 30 35 40 45 50 55 Ключевые элементы - известные элементы.В качестве блока 6 управления может использоваться известный программируемый генератор импульсов.Техническая реализация программируемых генераторов импульсов известна.На фиг, 2 приведене схема одного из вариантов технической реализации блока 6 управления,Блок 6 управления (фиг. 2) содержит генератор 8 импульсов, счетчик 9, дешифратор...

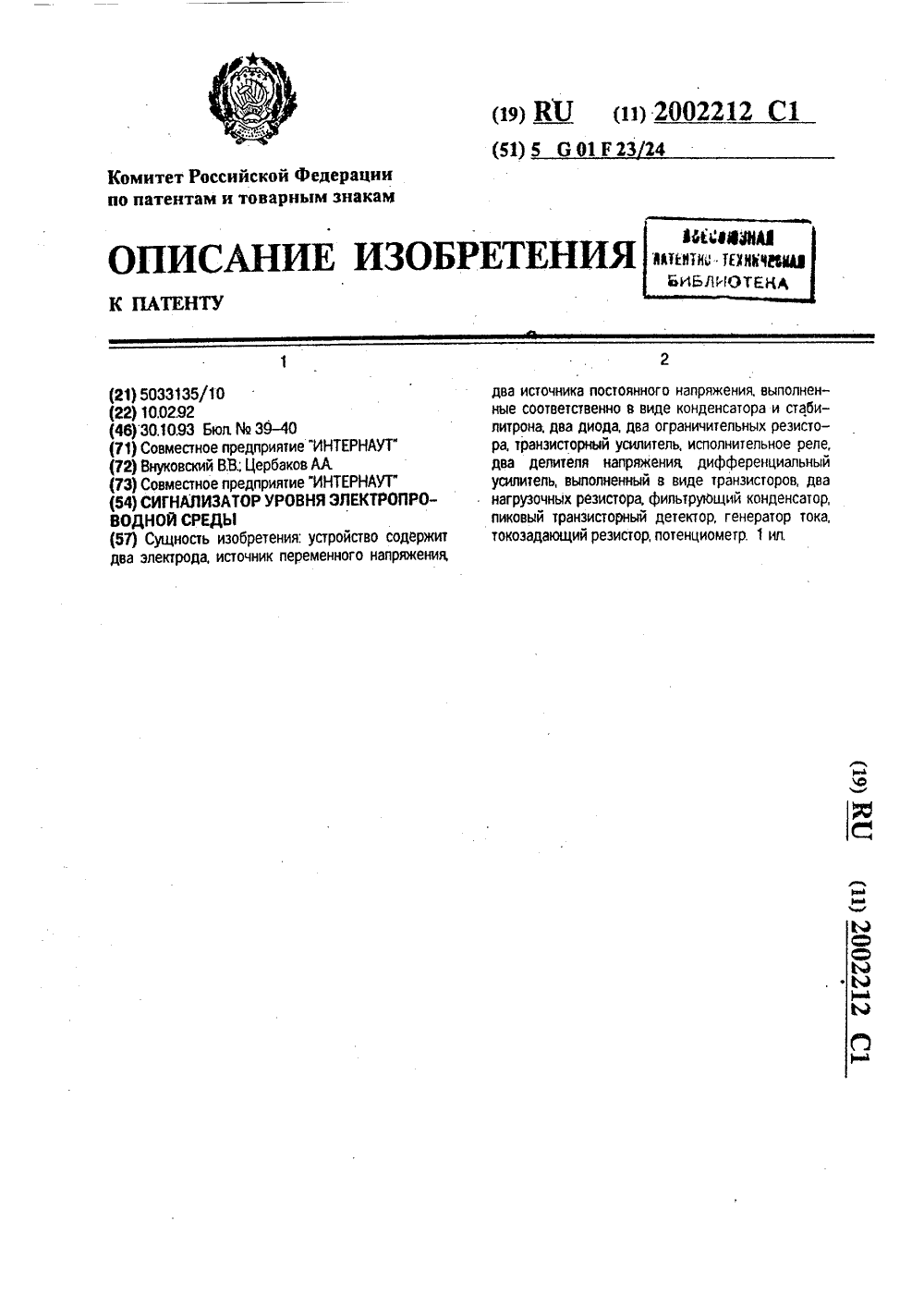

Номер патента: 2002212

Опубликовано: 30.10.1993

Авторы: Внуковский, Щербаков

МПК: G01F 23/24

Метки: сигнализатор, среды, уровня, электропроводной

...электрода 1 от процесса электролиза, возникающего при наличии постоянного напряжения между ними в электраправодных средах), пиковый транзисторный детектор 14, в коллектарную цель которого включен первый нагрузочный резистор 15 и конденсатор 16 фильтра, выход пикового детектора 14 соединен с входом транзисторного усилителя 8, транзисторный дифференциальный усилитель, выполненный. в виде транзисторов 17, 18 с каллекторными нагрузачными резисторами первым 15 и вторым 19, подклаченныл 1 н к первому источнику 4 постоянного напряжения (причем сопротивление 15 является общим с пиковым детектором), и генератором 20 тока в эмиттернай цепи с такозадающим резисторам 21, один вход дифференциального усилителя 17, 18 подключен через второй делитель...

Номер патента: 2002213

Опубликовано: 30.10.1993

Автор: Родькин

МПК: G01F 23/26

Метки: бесконтактный, сигнализатор, уровня

...а генератор 1через регулируемую емкость 2 подключены квходу преобразователя сигнала 4. Регулируемая емкость 2 позволяет изменять чувствительность сигнализатора уровня в широкихпределах. Импульсы с преобразователя сигнала 4 запускают реле времени 5, обеспечивающее выдержку времени насрабатывание выходного ключа и возвратего в исходное состояние в диапазоне отдесятков миллисекунд до нескольких секундСигнализатор работает следующим образом.Датчик устанавливается в бункер илипитатель, где необходимо осуществлятьконтроль уровня сыпучих материалов, и подключается к напряжению 12-14 В постоянного тока. Внутренний стабилизаторнапряжения, выполненный на элементах Ва,ЧОз, С 7, обеспечивает стабильное напряжение для питания микросхем...

Номер патента: 683330

Опубликовано: 15.11.1993

Авторы: Глущенко, Красножон

МПК: G01F 13/00

Метки: дозирования, жидкости, паров

...2.Величину конусности, т.е. угол наклонаобразующей усеченного конуса 2 к основанию, подбирают в зависимости от вязкостижидкости, давления насыщенных паров идиапазона изменения расхода газа-носителя.Для заправки устройства жидким реагентом в усеченном конусе 2 имеется зали- .вочная горловина 11,Устройство работает следующим образом. В емкость 1 через заливочную горловину 11 наливают жидкость, напримертетраэтоксисилан СвН 2 о 049 (т.кип, = 168 С700 мм рт,ст.) или другие сложные силаны, вобьеме Ч пч+ Чб, где ч - объем жидкости,испаряемой в течение одного цикла работы;и - число предстоящих циклов; Чб - балластный объем жидкости, в пределах которогопроисходит изменение площади поверхности испарения,Жидкость через горловину 11 заполняет...

Номер патента: 2002565

Опубликовано: 15.11.1993

Автор: Малиновский

МПК: B22D 11/16, G01F 23/14

Метки: кристаллизаторе, расплава, уровня

...4, Газ через перфорированную перегородку 2 равномерно проходит вовнутреннюю полость насадка 1 и затем вы 200256510 ходит в щель 5 между нижним краем насадка 1 и поверхностью расплава 9. Движение газа на чертеже показано стрелками,8 зависимости от заданного стабилизатора расхода газа, высоты щели 5 и других параметров во внутренней полости насадка 1 возникает избыточное давление газа, которое измеряется детектором 6. Измеренное давление газа дает воэможность определить высоту Щели 5 над поверхностью расплава 9, что и служит характеристикой уровня расплава в кристаллизаторе 10. Перевод величины избыточного давления газа в полости насадка 1 на высоту щели 5 с помощью приведенного математического соотношения производит...

Номер патента: 2003046

Опубликовано: 15.11.1993

Авторы: Абсулов, Москалев, Федорец

МПК: G01F 1/10

Метки: расходомер, шариковый

...соединенныхмежду собой пол"0 ужесткими связями. При этом внутреннийдиаметр каждого последующего кольцаменьше наружного диаметра предыдущего.Узел сьема сигнала 3 представляет дванезависимых датчика 10 и 11, один из которых датчик 10) измеряет окружную частоту вращения шара 4 в виде синусоидального сигнала или импульсов, а с другой (датчик 11) - радиус ега вращения в виде сигнала непрерывной формы, Датчик 10 размещенна боковой коничеСкой поверхности корпуса 1 расходамера, а датчик 11 осевого перемещения поршня - на боковойцилиндрической поверхности стакана 8,надпоршневая полость которого соединена55 с выходным патрубком, а подпоршневая - с. внутренней полостью корпуса. Причем выходной сигнал устройства...

Номер патента: 2003047

Опубликовано: 15.11.1993

Авторы: Балябин, Родионова

МПК: G01F 1/10

Метки: расходомер

...в виде муфты квадратного сечения, расположен внутри цилиндра 11. Внутри цилиндра 11, заполненного вязкой жидкостью расположен вал 1 О, концы которого квадратного сечения, со 56) Патент США М 4515022; О 01 Е 1/20, 1985.50 Формул а и зоб рете н ия ний, он снабжен опорной пластиной и двумя колесами, одно из которых жестко закреплено на конце вала, а другое устаРАСХОДОМЕР, содержащий лопастное колесо, размещенное в проточном канале, суммирующий механизм в виде прозрачно- ГО ЦИЛИНДРа со шкалой, внутРи кОтОрОго соосно с ним установлен вал с резьбовой нарезкой, соединенный одним концом с лопастным колесом, отличающийся тем, что, с целью повышения точности измере 55 новлено на резьбовой его части с возможностью перемещения, вэл...

Номер патента: 2003048

Опубликовано: 15.11.1993

Авторы: Генинг, Гладков, Попов, Толстопятов

МПК: G01F 1/68

Метки: газа, массового, расхода, счетчик

...масса газа, проходящего через сечение трубопровода 4 эа интервал времени между соседними импульсами в установившемся режиме не зависит от скорости движения газа и его плотности, а определяется лишь площадью поперечного сечения Я трубопровода.4 в месте установки датчика 1 и коэффициентом пропорциональности между Е и Р чсрРегистратор расхода 7 в этом случае может быть выполнен в виде цифрового устройства, показанного на фиг. 4, производящего масштабирование, счет импульсов.и индикацию результата. Для сохранения результата счета при отключении внешнего (сетевого) питания (+Ои) используется автономный источник 26, формирующий, напряжение +О пит, достаточное для сохраненил информации в счетчике 23,Для правильной работы блока линеаризации...

Номер патента: 2003049

Опубликовано: 15.11.1993

Автор: Игнатченко

МПК: G01F 11/04

Метки: дозатор

...технологических возможностей.Поставленная цель достигается тем, что запорный элемент установлен в отверстии. Наличие возможности перемещениякнопки вдаль стержня с последующей ее фиксацией в нужных положениях обеспечивает возможность изменения величины выдаваемой дозы жидкости, т.е, достигается простым канструкцианным решением; дальнейшее расширение диапазона изменения величины выдаваемой дозы путем простой удобной настройки вручную.На фиг. 1 изображен схематично дозатор, общий вид; иа фиг, 2 - сечение А - А иа фиг. 1, 2003049отверстие 10, по которому жидкость из ле вой части полости цилиндра 1 через. каналы 22, выпускной канал 8 и патрубок 20 выходит наружу. Поршень 9 начинает перемещаться влево, так как по трубопроводу 6через дроссель 7...

Номер патента: 2003050

Опубликовано: 15.11.1993

Авторы: Бирюков, Бирюкова

МПК: G01F 11/08

Метки: дозирования

...в канал 28 и управляемые камеры 7. 22 клапанов 2, 19, которые закрываются, Дозируемая жидкость или газ из входного канала 4 попадает в камеру 21 клапана 18(так как в камере 20 атмосферное давление и он открыт) и затем в камеру 9 емкости 1, Чувствительный элемент 6 (поршень) поднимается вверх, вытесняя воздух из камеры 10 через открытый клапан 3 в выходной канал 5. После того, как чувствительный элемент 6 достигнет крайнего верхнего положения, он нажмет на кнопку датчика 24 и замкнет электрическую цепь нормально разомкнутого контакта датчика 24. В результате в камеру управления распределителя 26 поступит сигнал управления и он переключится, При этом канал 27 соединится с каналом 29 и клапаны 3, 18 закро 45 50 55 переключения...

Номер патента: 2003051

Опубликовано: 15.11.1993

Автор: Вохмянин

МПК: G01F 13/00

Метки: дозатор, сифонный

...когда выталкивающаясила, действующая на поплавок, превыситсуммарный вес поплавка 7. штока 6 клапана5 и столба жидкости, находящейся в промежуточцой емкости, поплавок 7 всплывает,поднимая клапан 5, После открытия отверстия клапана 5 происходит интенсивное заполнение горизонтального участка5 сифонной трубки 3 (см. фиг, Зв). Поперечноесечение отверстия клапана 5 выбрано таким, чтобы обеспечить быстрый переливжидкости иэ промежуточной емкости 1 вмерную емкость 2 и тем самым максимальносократить время заполнения горизонтального участка сифоциой трубки 3, Моментвсплытия поплавка 7 устанавливают путемосевого перемещения его в резьбовом соединении штока 6 с поплавком 5,15 Бремя включени сифона (начальныйпериод доэирования) будет тем...

Номер патента: 2003052

Опубликовано: 15.11.1993

Авторы: Денисов, Краснов, Кудрявцев, Лопырев, Трушин

МПК: G01F 23/00

Метки: жидкости, оптический, уровнемер

...через объектив 6 с фотоприемником 7, выход которого подключен к индикатору 8, в измерительной трубе 1 над светапрозрачной наклонной перегородкой 2 расположен слой гранул 9 из водонепроницаемого материала легче измеряемой жидкости. Для упрощения замены гранул 9 ани могут содержать включения из феррол 1 агнигного материала (парашка). Для противодействия обрастания и выпадения Осадка на светопрозрачную диагональную перегородку 2 гранулы 9 могут Ь, ть выполнены произвольной формы (кубической., пирамидальной и т,д,). а также содержать вещества, которые постепенна растворяясь, препятствуют обрастанию перегородки 2,Для обеспечения работы с чистыми жидкостями ураанеллер (см. Фиг, 2) снабжен гибкой, эластичной и герметичной мембраной 10,...

Номер патента: 2003053

Опубликовано: 15.11.1993

Авторы: Улитовский, Фомина, Шкрабак

МПК: G01F 23/40

Метки: границы, раздела, сред

...топлива резервуара и соединен с двумя тягами, каждая из которых согнута в вИде гибкой петли и охватывает по периметру окружности один из двух, размещенных симметрично по горизонтальной оси и закрепленных на балластном грузе, роликов, при этом концы этих гибких тяговых петель жестко закреплены на размещенном над балластным грузом поплавке, удельный вес материала которого больше удельного веса бензина и меньше удельного веса воды, с возможностью осуществления вертикального перемещения и натяжения гибких тяг под поплавком при его движении (например, при его подъеме на границу раздела двух сред); Кроме того, в устройстве парал-, лельно мерному тросу, снабженному указа 200305315 20 30 35 40 50 телем. жестко размещена мерная линейка с...

Номер патента: 2003054

Опубликовано: 15.11.1993

Автор: Корольков

МПК: G01F 25/00

Метки: газа, градуировки, жидкости, поверки, счетчиков

...поршня 7 трубопоршневого устройства 3 с постоянной скоростью, На расход потока через контрольный счетчик 2 также не влияет изменение расхода а основном потоке, ввиду топэ, что на это время открывается запорное устройство 22,Измерение на данной установке проводится в два этапа, На первом этапе обьем от образцового средства - трубопоршнеаой установки передается контрольному счетчику 2, на втором этапе от контрольного с этчика - рабочему.Первый этап осуществляется следующим образом. После определения значения расхода основного потока по сигналу контрольного счетчика 2 вычислительное устройство 17 включает привод,б трубопорш неаого устройства 3 через блок управления 8. Скорость перемещения поршня 7 вычислительным устройстаом 17...

Номер патента: 2003055

Опубликовано: 15.11.1993

Автор: Масленников

МПК: G01F 25/00

Метки: градуировки, жидкости, поверки, счетчика

...параллельно, соединенныхобразцовых счетциков жидкости, выполнен 15 ных с возможностью подключения к трубопроводу, блок индикации и вычислительныйблок, дополнительно введен блок сопряжения, подключенный входами к выходам образцовых счетчиков, а выходами соединен с20 вычислительным блоком, подключенным выходом к блоку индикации, причем блок сопряжения, выполнен . с воэможностьюподключения к поверяемому счетчику жидкости.25 Каждый иэ набора параллельных счетчиков имеет статические град 2 уировочныехарактеристики вида К = а 1 + Ы с и О = И +2+ е 1+ д, записанную в устройстве сличения,гдеЗ 0 К - коэффициент преобразования счетчика, импlмэ,О - расход жидкости м /чз1 - частота, Гц,а, Ь, с, б, ц - коэффициенты статическихЗ 5 характеристик...

Номер патента: 522641

Опубликовано: 30.11.1993

Авторы: Афанасьев, Глущенко, Красножон

МПК: G01F 13/00

Метки: дозирования, жидкости, паров

...устройство для дозйрования емкость 1 и снижению уровня жидкости в диффузанта, содержащее емкость с.жидким .объеме до заданного значения площади подиффузантом, расположенный в ней оград:верхности испарения. Захваченныесзаданничивающийплощадьповерхностииспаре.; 20 ной площади поверхности испарения: ния объем и соединенные с ним каналы длягазом-носителем пары диффузанта поступа-ввода газа-носителя и отвода паров диффу- ют в канал 5. При увеличении расхода газазанта. носителя давление над поверхность оНедостатком.этогоустройстваявляется испарения увеличивается, что уменьшаетнедостаточная точность и стабильность до поверхность. испарения, При уменьшении эирования при колебаниях расхода газа-но- расхода газа-носителя, наоборот,...

Номер патента: 2003369

Опубликовано: 30.11.1993

Авторы: Гудков, Демин, Малова, Радостин, Солин

МПК: A62C 39/00, G01F 11/02

Метки: пожаротушения

...газа в стабилизирующей камере 6 и рабочей камере 55 устанавливается равным давлению жидкости магистрального трубопровода 1 за счетдросселирующего давления газа клапаном23 при вытеснении из камеры 6 избыткаводы и погружении поплавка 22 или наобо 10 рот.Дозирующее устройство обеспечиваетвведение в поток воды пенообраэователя впостоянном процентном отношении независимо от величины расхода воды (или ко 15 личества работающих головок).Соблюдение этого положения подтверждается следующим образом, Для трубы Вентури 2 перепад давления может быть записанЬН =Ятр О20 где О - расход воды для тушения;1 1 15 тр = - ( --- ) - сопротивление2 я в втрубы Вентури;ис - площадь поперечного сечения горловины трубы Вентури;аког - площадь поперечного сечения...

Номер патента: 2003943

Опубликовано: 30.11.1993

Авторы: Лизогуб, Макин, Шаболаев

МПК: G01F 1/10

Метки: расходомер

...и ферромагнитными отметчиками в зависимости от температуры и магнитной проницаемости в зазоре;- диапазон температур, при которых работает расходомер, ограничен температурой точки Кюри материала ферромагнитных отметчиков.Эти недостатки ограничивают область применения расходомера использованием его для измерения расхода однотипных жидкостей под невысоким давлением с ограниченной температурой.Целью изобретения является расширение области применения устройства,Формула изобретения РАСХОДОМ ЕР, содержащий измерительный участок трубопровода с размещенной в нем крыльчаткой и узел съема сигнала в виде пьезоэлектрического пре,образователя, установленного с наружной стороны трубопровода, отличающийся тем,Цель достигается тем, что в расходомере...

Номер патента: 2003944

Опубликовано: 30.11.1993

Авторы: Дикарев, Федоров, Шилим

МПК: G01F 1/66, G01F 1/72

Метки: расходомер, ультразвуковой

...с выходом генератора 2 гармонического колебания, усилитель 4 и излучатель 5, К выходу приемногоэлемента 7 последовательно подключены .усилитель 8, коррелятор 12, второй вход которого через блок 9 регулируемой задержкисоединен с выходом модулятора 3, квадратор 14, сумматор 16 и блок .17 извлеченияквадратного корня. К выходу блока 9 регулируемой задержки последовательно подключены фазовращатель 11 на 90, коррелятор13, второй вход которого через фазовращатель 10 на 90 соединен с выходом усилителя 8, и квадратор 15, выход которогосоединен с вторым входом сумматора 16.Ультразвуковой расходомер работаетследующим образом.С выходов генераторов 1 белого шума и2 гармонического колебания на два входамодулятора 3 поступает напряжение,...

Номер патента: 2003945

Опубликовано: 30.11.1993

Автор: Пауль

МПК: A61B 5/028, G01F 1/68

Метки: расходомер

...изоляционным теплоправодным слоем 30, а весь пробник окружен кабельной оболочкой 28, полностью или частично, которая является пластиковой кабельной оболочкой кабеля,Противоположный конец коаксиального кабеля соединен с электронным источником тока и измерительной схемой, которая может быть выполнена аналогично схеме на фиг.1, но в которой проводники 2, 5 заменены кабелем 26, 20. Кабель, включающий в себя пробник расходомера, может использоваться для измерения артериального кровотока в организме человека, Такое измерение, наряду с другим, может использоваться для определения, насколько далеко прогрессировал атеросклероз.Расходомер работает следующим образом.Таймер 15 замыкает переключатель 16, после чего ток течет от источника...

Номер патента: 2003946

Опубликовано: 30.11.1993

Авторы: Гаврук, Куприн, Немченко, Цяпко

МПК: G01F 13/00

Метки: дозатор

...положении. Длинасильфона 6 в это время равна о,При открытии регулировочного устрой,ства 3 в мерную емкость 1 по трубопроводу2 поступвет дозируемая жидкость и заполняет ее до верхнего торца крышки 5 (плотность 1, фиг.2), Сильфон 6 сжат только эасчет силы веса сифона 4, крышки 5 и магнита 7. Сифон 4 с крышкой 5 и магнитом 7находятся в крайнем верхнем положении,Длина сильфона 6 в это время несколькобольше о, так как концы восходящих участ ков сифона 4 длиной Ьбудут погружены вжидкость, на них снизу вверх действует архимедова сила.При дальнейшем поступлении дозируемой жидкости (фиг.З) уровень свободной по. верхности жидкости в мерной емкости 1превышает уровень верхнего торца крышки5 на высоту Ьо. Сильфон 6 испытывает действие суммы сил...

Номер патента: 2003947

Опубликовано: 30.11.1993

Авторы: Бойко, Завгородний, Колесникова, Куприн

МПК: G01F 13/00

Метки: дозатор, сифонный

...Регулировочное устройство 5 служит для регулирования расхода жидкости, подавае могс в промежуточную емкость 6,По сифону 7 дозируемая жидкость измерной емкости 1 переливается в товарную емкость 18. По переливу со сливным отверстием 8 излишек воды в аварийных случаях иэ промежуточной. емкости 6 переливается в мерную емкость 1. Вспомогательный трубопровод 9 предназначен для дополнительной подачи доэируемой жидкости из промежуточной емкости 6 в сифон 7. Привод 11 клапана обеспечивает изменение степени закрытия и открытия клапана 10, который в свою очередь служит для регулирования расхода в трубопроводе 9, Шток 12 обеспечивает связь между поплавком 13 и приводом 11 клапана 10. Поплавок 13 поднимается и опускается вместе с жидкостью в мерной...

Номер патента: 2003948

Опубликовано: 30.11.1993

Авторы: Белан, Гоцуленко, Куприн, Потоцкий

МПК: G01F 13/00

Метки: дозатор

...важную функциа в поддержании постоянства разницы геодезических отметок между уровнем свободной поверхности жидкости в мерной емкости 1 и центром выпускного отверстия подвижного жесткого наконечника 6 в течение всего вре 10 15 20 25 30 35 40 45 50 мени выдачи дозы. Подвижный жесткий наконечник 6 при пласкопараллельном перемещении вниз и вверх тоже обеспечивает постоянство напора Н. Поплавок 7 является приводом, обеспечивающим перемещение П-образной рамы 12 с регулировочным устройствам 13 и поплавком 7. Ограничители 14 - 16 исключаат перекосы П-образной рамы 12, Они представляют собой опоры скольжения или качения, Для предупреждения перекосов поплавка 7 в вертикальной плоскости служат ограничители 17 и 18, В товарной емкости 19...

Номер патента: 2003949

Опубликовано: 30.11.1993

Авторы: Куприн, Цяпко, Яловой

МПК: G01F 13/00

Метки: дозатор, сифонный

...собой систему дистанционного измерения. Эта система состоит из измерительного трансформатора 16, который соединен с ферродинамической следящей системойвторичного прибора.Сектор 29 и ползун 28 входят в электрическую схему управления электромагнитами 6 и 7. Ползун 28 механически связан с осью стрелки 31 вторичного прибора и поворачивается синхронно вместе с ней, Сектор 29 соединен с рукояткой 30 и может бытьустановлен в любом угловом положении от2003949 10 15 20 25 30 35 40 45 носительно ползуна 28, Когда ползун 28 находится в пределах сектора 29, он имеет электрический контакт с ним; при повороте за его пределы электрическая цепь разрывается.Реле 39 и электромагнит б питаются постоянным током от клемм 32 и 33 через электрические...

Номер патента: 2003950

Опубликовано: 30.11.1993

Авторы: Завгородний, Куприн, Куприна, Цяпко

МПК: G01F 13/00

Метки: дозатор, сифонный

...магнита 8 и камеры. Б, Радиальные насадки 1114 выполняют следующую функцию;они упрощают отток вышедший из них жидкости. Имеющееся при этом поперечное сечение между внутренней поверхностью камеры 5 и наружной поверхностью поплавка 6 (за вычетом сечения, занимаемого насадками 1114) достаточно велико, поэтому жидкость, вышедшая иэ насадков 11,. 14, может свободно вытекать в мерну 1 о емкость 1. Если бы вместо насадков 1, . 14 в стенке каме2003950 ры были бы, например, отверстия или кольцевая щель, то зто бы затруднило проектирование, изготовление рассматриваемогоузла соединения камеры 5 и поплавка 6 иувеличивало бы гидравлические сопротивления, а следовательно, повышало бы энергоемкость процесса разделениядозируемой жидкости.Принцип...
