G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами
Расходомер
Номер патента: 1068714
Опубликовано: 23.01.1984
Авторы: Карагичев, Киясбейли, Макаров, Перельштейн, Фарадж-Заде
МПК: G01F 1/28
Метки: расходомер
...поворота лопасти, введены иустановлены в корпусе статорная коль"35цевая обмотка, регулятор напряжениястаторной обмотки и размещенное внутри статорной обмотки кольцо, жесткосвязанное с осью лопасти и имеющеекороткозамкнутую обмотку. 40На фиг. 1 изображена схема устройства; на фиг. 2 - то же, разрезРасходомер содержит корпус 1, расположенную в потоке лопасть 2 .с осью,размещенную в неподвижном обтекателе 453, кольцо 4 с короткоэамкнутой обмот-,:кой, статор 5, постоянный магнит б,редуктор 7, стрелочный указатель 8,регулятор 9 напряжения и магнитнуюполумуфту 10,50Расходомер работает следующим образом,При подаче на трехфазную обмоткустатора 5 переменного тока возникаетвращающееся магнитное поле. Это магнитное поле создает в обмотках...
Ультразвуковой способ измерения скорости потока и расходомер для его осуществления
Номер патента: 1068716
Опубликовано: 23.01.1984
Авторы: Чернобай, Шатковский
МПК: G01F 1/66
Метки: потока, расходомер, скорости, ультразвуковой
...2 с двухлучевой диаграммой направленности, два приемных преобразователя 3 и 4, расположенных в створе каждого иэ ультразвуковых лучей, причем первый преобразователь 3 закреплен .неподвижно, а второй преобразователь 4 может перемещаться вдоль оси ульт 1068716развукового луча, усилители 5 и б,входами подключенные к приемнымпреобразователям 3 и 4, а выходамичерез формирователи 7 и 8 короткихимпульсов - к триггерам 9 и 10, связанным между собой схемой 11 взаимного запрета. К выходам триггеров 9и 10 подключены входы полярного детектора 12, который через усилитель13 постоянного тока связан с блоком14 электромеханической перестройки 1 Оакустической базы перестраиваемогоприемного преобразователя 4. Блок 14электромеханической перестройки...
Устройство для определения стока воды
Номер патента: 1068717
Опубликовано: 23.01.1984
МПК: G01F 3/38
...части мерного бака клапан.Кроме того, определение стока водыс помощью известного устройствапредполагает значительный объем ручной обработки и вычислений.Целью изобретения является повышение точности определения стока эасчет корректировки учЕта притока воды в периоды опорожнения мерного бака.30 Цель достигается тем, что в устройстве для определения стока воды, содержащем мерный бак со сливным Устройством, оснащенным клапаном с .механизмом уйравления, поплавковый указ атель уровня, связанный с пером самописца, сливное устройство выполнено в виде коаксиального сифона, в верхней части которого установлен клапан, связанный с механизмом управления через двуплечий рычаг, во втором40конце которого подвешен сосуд-противовес со сливным...

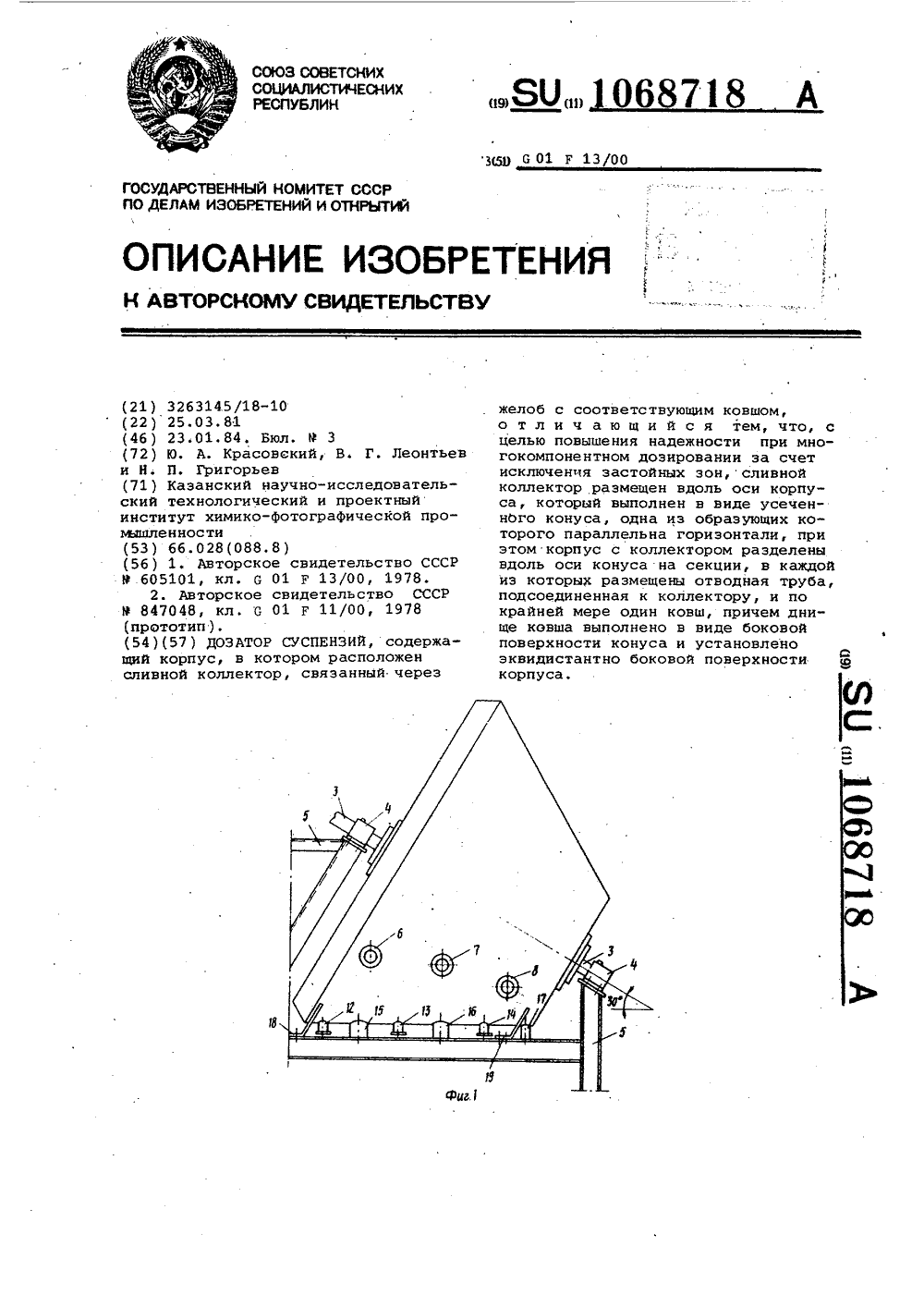

Дозатор суспензий
Номер патента: 1068718
Опубликовано: 23.01.1984
Авторы: Григорьев, Красовский, Леонтьев
МПК: G01F 13/00
...12-14 и 15-17предназначены соответственно для полного слива из дозатора и вывода отдоэированного количества суспензиЯ,Корпус дозатора 1 закреплен на опорной раме 5.Корпус 1 разделен, например, натри секции 18-20,Полость сливного коллектора секционирована перегородками заглушками21-23.Выходы коллектора 2 иэ корпуса 1защищены крышками 24 и 25. В секциях18-20 дозатора укреплены мерные ковши 26, например три, сдвинутые относительно друг друга на 120 . Каждыйковш имеет держатель 27, щеку 28,днище 29, боковину 30, косынку 31и желоб 32, соединяющий ковш с коллектором.Мерные ковши 26 выполнены так,что объемы отбираемых ими доз былиравны объемам частей усеченных прямых круговых конусов, подобных конусукорпуса доэатора, рассеченных...
Устройство для дозирования дисперсного материала
Номер патента: 1068719
Опубликовано: 23.01.1984
Автор: Тамбовцев
МПК: G01F 13/00
Метки: дисперсного, дозирования
...7, снабжен в нижней части упором 10 и введен в рабочую камеру 3. Между упором 10 отводящего патрубка 9 воронки 8 и внутренним магнитопроводом 7 установлена пружина 11, а над соленоидом 5 и магнитопроводами 6 и 7 один над другим установлены два токопроводящих листа 12 и 13, нижний из которых жестко прикреплен к отводящему патрубку 9 воронки 8, а верхний жестко прикреплен к загрузочному бункеру 2 и свободно охватывает отводящыи патрубок 9 воронки 8. Под соленоидом 5 установлен дополнительный токопроводящий лист 14, а выпускная решетка выполнена в виде чередующихся неподвижных 15 и подвижных 16 ребер, последние из которых закреплены на подпружиненном элементе 17, жестко связанном с дополнительным токопроводящим листом 14.Устройство...
Сигнализатор уровня
Номер патента: 1068720
Опубликовано: 23.01.1984
Авторы: Берман, Волков, Гольденберг, Куцовский, Пивоваров, Савкевич
МПК: G01F 23/28
Метки: сигнализатор, уровня
...свыходом первого триггера 17.На фиг. 2 обозначены напряжениег источника переменного напряжения,1щ напряжение ц на выходе генератора8 импульсов, напряжение Б на выходе бесконтактного ключа 7, напряжение ц 4 на выходе датчика б тока,напряжейие 5 на выходе выпрямителя 12, напряжение 06 на выходе интегрирующего блока 9, опорное напряжение 0.7 в нуль-органе 11, напряжение0 на выходе нуль-органа 11, найряжение О 9 на выходе второго формироВвателя 16 импульсов, напряжение У 1,на выходе первого триггера 17, напряжение Ц на выходе первого формирователя 15 импульсов, напряжениена выходе элемента ЗАПРЕТ 19, напряжение 0 на выходе второго триггера1355 18 (напряжение на выходе блока 10 индикации), напряжение У на выходеэлемента НЕ 13.Сигнализ атор...
Стенд для испытания дозаторов сыпучих материалов
Номер патента: 1068721
Опубликовано: 23.01.1984
Авторы: Гончаров, Кретов, Попов
МПК: G01F 25/00
Метки: дозаторов, испытания, стенд, сыпучих
...3, пневматическое транспортирующее устройство 4, привод 5 с пробоотборником б, блок 7 управления, газоанализатор 8, испытываемый дозатор 9 с приводом 10, при- емная камера 11 бункера 2 с пластинами 12 и 13, между которыми установлена крыльчатка 14 с эластичнымилопатками 15, закрепленными на обе.чайке 16. На цилиндрической поверхности приемной камеры закреплен тангенциально входной патрубок 17, соединенный с транспортирующим устройством 4, которое состоит из эжектора 18, помещенного в нижней части приемного бункера 3, источника 19 сжатого воздуха, сопла 20. Пробоотборник б состоит изпрозрачных боковых стенок 21, герметичного откидного днища 22 с замком 23 и эластичной горловиной 24, к которой прикреплены губки 25, шарнирно связанные с...
Генератор прямоугольных импульсов расхода
Номер патента: 1068722
Опубликовано: 23.01.1984
Авторы: Мягков, Решетников, Утенок
МПК: G01F 25/00
Метки: генератор, импульсов, прямоугольных, расхода
...соединенными между собойрамой, стартовый и стопорный механизмы, выполненные в виде маятников,на которых установлены с помощью механизмов сцепления съемные грузы,направляющие с роликами, установленные на раме, и систему автоматичес.кого регулирования длительности импульсов (блок задержки времени ),Это устройство имеет расширенныйдиапазон длительности импульсов (3 ).Однако известный генератор непозволяет получить импульсы с постоянной составляющей расхода.. Целью изобретения является расширение области применения путем создания импульса расхода с постояннойсоставляющей.Эта цель доСтигается тем, что.генератор прямоугольных импульсов 65 расхода, содержащий испытательныйучасток трубопровода с расположенными в нем поршнями, соединенными...
Расходомер жидкости
Номер патента: 1068807
Опубликовано: 23.01.1984
Авторы: Иоонсон, Коломиец, Шефтелевич, Шмидель
Метки: жидкости, расходомер
...камеру со штуцерамн для подвода и вывода контролируемого потокаэлюента и термочувствительвый элемент, установленный в измерительной камере, снабжен трубчатой внутренней вставкой, отделяющей термочувствительный элемент от контролируемого потока жидкости в камере,выполненной из теплопроводного материала и снабженной штуцерами дляподвода,и вывода инертного газа,а корпус измерительной камеры выполнен из нетеплопроводного материала.На чертеже изображен расходомержидкости.Термочувствительный элемент 1,выполненный из токопроводящей проволоки, размецен в трубчатой вставке 2,выполненной в виде цилиндра, заканчиваюцегося штуцерами 3 и 4 для подвода и вывода инертного газа, при-.чем эти штуцера служат одновременно электрическими выводами термочув10...
Турбинно-тангенциальный датчик расходомера
Номер патента: 1070428
Опубликовано: 30.01.1984
Авторы: Варенников, Данилов, Панков
МПК: G01F 1/06
Метки: датчик, расходомера, турбинно-тангенциальный
...- повышение точности измерения путем устранениядестабилизирующего воздействия газовых пузырей, находящихся в измеряемой жидкости, при любой пространственной ориентации датчика.Поставленная цель достигаетсятем, что симметричные относительновходного отверстия выходные отверстия камеры закрутки выполнены соосно с ней.На фиг. 1 изображен турбинно-тангенциальный датчик расходомера, общий вид; на фиг. 2 - разрез А-Ана фиг. 1.В корпусе 1 с входным отверстием 2и патрубком 3 выхода свободно размещена,измерительная турбинка 4 вкамере 5 закрутки. Донья б и 7 камеры закрутки снабжены симметричнымивходному отверстию 2 выходными отверстиями 8 и 9, соосными с камеройзакрутки и соединенными симметричными каналами 10 и 11 с патрубком 3выходаНа...
Корреляционный способ измерения расхода
Номер патента: 1075080
Опубликовано: 23.02.1984
Автор: Ватин
МПК: G01F 1/72
Метки: корреляционный, расхода
...сигналов.На чеоте 1 те приведена структурнаясхема устройства, реализующего способ измерения расхода. 55Корреляционный способ измерениярасхода электропроводящкх жидкостейзаключается в следующем. Создают постоянное магнитное поле, пронизывающее поток. Многократно реализуют 60процесс изменения расхода но нременк,инициируя переходной процесс (например,включая насос) Регистрируютн двух сечениях потока Флуктуациипотенциала или магнитного поля, вызванные турбулентными пульсациямипотока. Для значений времени С; с мо-мента начала переходного процесса вычисляют взаимно корреляционную Функцию флуктуаций потенциала или поля по множеству реализаций процесгде ;, - порядковый номер реализациипроцесса, т = , 2пт,и. - число реализаций...
Дозатор поливной воды
Номер патента: 1075081
Опубликовано: 23.02.1984
Авторы: Гречихин, Кондратьев, Рыбаков, Угрюмов, Югай
МПК: G01F 11/00
Метки: воды, дозатор, поливной
...центробежного регулятора скорости 1 .Недостатком устройства является то, что оно не может выдавать наперед заданное количество жидкости.Наиболее близким к изобретению по технической сущности и достигаемому результату является автомати" ческий дозатор жидкости, содержащий запорный орган, счетный механизм, включающий преобразователь расхода и задатчик дозы, и систему управ- ленин Я .Недостатком известного дозатора является сравнительно высокая сложность конструкции.Цель изобретения - упрощение конструкции путем расширения функциональных возможностей элементов дозатора.Укаэанная цель достигается тем, что н устройстве, содержащем гидро- управляемый эапорный орган с поворотным диском и приводным валом, счетный механизм, включающий...
Способ дозирования прутковых заготовок по объему
Номер патента: 1075082
Опубликовано: 23.02.1984
Авторы: Лачугин, Лачугина, Фролов, Черноштан
МПК: G01F 13/00
Метки: дозирования, заготовок, объему, прутковых
...на качающемся коромысле, закрепленном на камере не показано) . Пильный диск является дозоотметчиком и может быть заменен, например, механизмом для нанесения красочной отметки. Обойма 8 снабжена Фланцем 14, расположенным напротив фланца 7 у подвижной камеры. На Фланце 14 закреплено эластичное кольцо 15. Фланец 14 сдвинут со стороны обоймы 8, обращенной к подвижной камере б на величину сжатия эластйчного кольца при смыкания обоймы с подвижной камерой.В разомкнутом состоянии эластичноекольцо выступает за фланец 14 в сторону камеры на величину сжатия, Этимобеспечивается надежность уплотнения при смыкания обоймы с камеройи исключается влияние толщины эластичного кольца на точность доэирования. Неподвижная обойма 11 снабжена пазами,...
Измерительный преобразователь напряжения
Номер патента: 1075083
Опубликовано: 23.02.1984
Авторы: Волынский, Рачин, Смирнов
МПК: G01F 19/00
Метки: измерительный
...блОк паРр 5 ятир истсчник ОПОРНОГО напРЯ - женил. и первый ключ, преобразователь напряжения Б код и цифровой сумматор, выход коорого соединен с выходом устрОйствар блок ррпсавлениЯр БыхОд которого подключен к управляющему ВХСДУ анаЛОГОВОГО бЛОКа ПаМЯ:Ис БВЕ- дены преобразователь кода Во Вре 55 енной интеРвал, втОРОй, ТРетийр четвеР- тый и пятый ключи,. причем сигнальный вхсд преобразователя кода БО Временной интервал соединен с выходом ци- Рового сУмматоРар а Выход - с УпРавляк 55 цим входом первого ключа,. Выход которого подключен к входу интегратора, второй ключ Включен;ежду входом устройства.и Входом интегратора, третий ключ - между Выходом аналОГОВОГО блока памяти и БхОДОмгде , и - погрешности интегрирования, соответственно...
Цифровой оптический уровнемер
Номер патента: 1075084
Опубликовано: 23.02.1984
МПК: G01F 23/22
Метки: оптический, уровнемер, цифровой
...управления н к шине сброса счетчика, выход генератора импульсов подсоединен к импульсному входу второго ключа, выход которого соединен с пусковым входом первого триггера управления и параллельно через вторую схему задержки с первым входом схемы И, второй вход которой подключен к выходу первого триггера управления, а выход - к стоповому входу второго триггера управления, выход которого подсоединен к управляющим вхоцам обоих ключей.На. Фиг. 1 представлена структурная схема цифрового оптического устройства, на Фиг. 2 - структурная схема распределителя световых импульсов.Цифровой оптический уровнемер со- держит измерительную штангу 1, волоконные оптические кабели 2 и 3, генератор 4 импульсов, делитель 5 частоты, распределитель 6 световых...
Расходомер для газов и жидкостей
Номер патента: 1076751
Опубликовано: 28.02.1984
Авторы: Безяев, Гуткин, Касимов, Черепанов
МПК: G01F 1/06
Метки: газов, жидкостей, расходомер
...вихревой камеры.Кроме того, на вторОм (Опорном) конце рычага выполнена открытая шаровая полость, в которой расположен шарОвой подпятник причем в теле ры 4 О чага выполнено сквозное отверстие, сообщающее выход вихревой камеры с шаровой полостью.На чертеже приведен расходомер для газов и жидкостей, общий вид.Расходомер состоит из корпуса 1; ко-" торый с одной стороны соединен с крышкой 2, образуя вихревую камеру 3 с тангенциальным вводом, а с другой сто", роны соединен через перегородку ч с крышкой 5. На перегородке 1 установ50 лен сФерический подпятник б, связанный с рычагом 7, имеющим возможность конусообразного движения в выходном отверстии 8 вихревой камеры 3. В корпусе 1 установлен дискретный датчик 9 частоты вращения рычага....
Устройство для измерения расхода воды в канале
Номер патента: 1076753
Опубликовано: 28.02.1984
Авторы: Колесников, Мансуров
МПК: G01F 1/34
...является основным недостатко.1 известного устройства,ОЦель изобретения - повышение точности устройства.Поставленная цель достигается тем, что устройство для измерения расхода воды в канале, содержащее сужающее устройствО, образованное установленной в верхней части канала и закрепленной на боковых стенках канала первой криволинейной перегородкой,обращенной выпуклой частью к дну канала, дном канала и его боковымистенками, средства измерения перепада давлений в сужающем устройстве ивне его, оно снабжено второй закрепленной на. боковых стенках канала,криволинейной перегородкой, установленной между дном канала и первойкриволинейной перегородкой и обращенной своей выпуклой частью к выпуклой части первой криволинейной перегородки.На Фиг....
Ультразвуковой расходомер
Номер патента: 1076754
Опубликовано: 28.02.1984
Автор: Федоров
МПК: G01F 1/66
Метки: расходомер, ультразвуковой
...регистратору 2.Недостатками известного устройстваявляются невысокая тоцность и ограниченный диапазон при измерении средс большим коэффициентом затухания.Цель изобретения - повышение точ- З 5ности и расширение диапазона измерений.Поставленная цель достигается тем,что ультразвуковой расходомер, содер"жащий закрепленные на стенках трубопровода один излучающий и два приемных преобразователя, задающий геке"ратор, подключенный к излучающемупреобразователю, двухканальный усилитель, входы которого подключены кприемным преобразователям, а выходысоответственно через первый и второйамплитудные детекторы подключены квходам измерительного блока, выходкоторого подключен к регистратору,дополнительно снабжен третьим амплитудным детектором, а...
Жидкостный расходомер
Номер патента: 1076755
Опубликовано: 28.02.1984
Автор: Ли
МПК: G01F 3/14
Метки: жидкостный, расходомер
...паз, акотором с воэможностью перемещениярасположен палец, жестко закрепленный в корпусе пружинного механизмапереключения золотника,На фиг. 1 представлен расходомер в процессе перемещения штокадиафрагмы вправо, продольный разрез; на фиг, 2 - то же, влево; нафиг. 3 - разрез А-Р на фиг.Расходомер содержит измерительную камеру 1, разделенную на двеизолированные части (полости) 2 и3 сильфоном 4, жестко связанным соштоком диафрагмы 5, снабженным голоакой 6, которая введена а торец 7корпуса пружинного механизма переключения золотника 8. Противоположный койец 9 корпуса 8 выполнен открытым и охватывает с возможностьюего осевого перемещения торец 101076 0 Расходомер работает следующим образом,В положении, представленном на фиг. 1, при поступлении...
Устройство для приготовления парогазовых смесей
Номер патента: 1076757
Опубликовано: 28.02.1984
Авторы: Баскин, Калмановский, Луньков, Рыбальченко
МПК: G01F 13/00
Метки: парогазовых, приготовления, смесей
...выталкивающей силы, развиваемой давлением паров вещества при работе устройства на повышенных температурных режимах, наличие осколков стекла внутри корпуса послевскрытия ампулы, что может привести к нарушению целостности проницаемого участка и к выходу из строяустройства в целом, а также неудоб"ство пользования устройством, заключающееся в том, что необходимо постоянно следить за тем, чтобы жидкость из ампулы не вылилась внутрькорпуса,Цель изобретения-снижение потерьэталонного вещества и улучшение экс"плуат ационных характеристик,Поставленная цель достигаетсятем, что в устройстве для приготовления парогазовых смесей, содержащем корпус с проницаемыми для парогазовой смеси стенками, в торце которого закреплена в герметичном уплот...
Дозатор гранулированных материалов
Номер патента: 1076758
Опубликовано: 28.02.1984
Авторы: Беляев, Навильников
МПК: G01F 13/00
Метки: гранулированных, дозатор
...с цельюосуществления многокомпонентного дозирования, концентрично диску установлена ,по крайней мере одна обечайка, а в 58 2поперечной перегородке, цнище бункера и дозирующем диске выполнены соответственно по крайней мере по оцному дополнительному окну цля загрузки, оКну цля выгрузки и ряду дозирующих отверстий вНа фиг. 1 показано предлагаемое усч ройство, разрез; на .фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2 (по рабочей камере с участком выдачи продукта).Дозатор содержит наклонно установленный бункер 1, разделенный перегородкой 2 на две емкости 3 и 4, каждая из которых сообщена через окна 5 и 6 для загрузки в поперечной перегородке 7 с секциями 8 и 9 рабочей камеры 10,На наклонном ваду 11 закреплен диск 12,...
Электромагнитный дозатор сыпучих материалов
Номер патента: 1076759
Опубликовано: 28.02.1984
Автор: Татевосян
МПК: G01F 13/00
Метки: дозатор, сыпучих, электромагнитный
...конструкции, обусловленная введением элементов регулирования величины дозы,35Бель изобретения - упрощение конструкции. Указанная цель достигается тем, что в электромагнитном. аозаторе сыпучих 4 О материалов, содержащем привоц, корпус с с бункером, рабочей камерой с сетчатым дном, на котором размещены частицы иэ магнитотверцого материала, и электро магнитной катушкой, установленной с 45 возможностью взаимоаействия с частицами иэ магнитотверцого материала, электромагнитная катушка заключена в дополннтетьный корпус из немагнитного мате риала и установлена на корпусе через резьбовое соединение, причем на корпусе выполнена внешняя резьба, а на дополни-тельном корпусе катушки - внутренняя, при этом один из корпусов жестко за 3 Цюплен на...
Устройство для измерения малых расходов газа
Номер патента: 1076760
Опубликовано: 28.02.1984
Авторы: Пистун, Стасюк, Теплюх
МПК: G01F 15/00
...к объему иссдецуемого 5 Огаза в процессе указанного насьпцения Г 33.Оцнаков известном устройстве такжене обеспечивается Достаточной точностиизмерения расхода газа вслецствие того,что нельзя точно опрецелить количество 55водяного пара, прибавляемого к объемуконтролируемого газа в процессе насыщения. 1Бель изобретения - повышение точности измерения малых расходов газа,Указанная цель цостигается тем, чтов устройстве цля измерения малых расхоцов газа, соцержащем измерительнуютрубку со штуцером поцвоца газа и штуцером поцвоца раствора поверхностноактивного вещества и цеформируемыйрезервуар с раствором поверхностноактивного вещества, используют растворитель поверхностно-активного веществаос температурой кипения не менее 190 С,На чертеже...
Способ определения объема бревен при продольной распиловке соосно расположенными пилами
Номер патента: 1076761
Опубликовано: 28.02.1984
Автор: Еремин
МПК: G01B 5/00, G01F 17/00
Метки: бревен, объема, пилами, продольной, распиловке, расположенными, соосно
...на заранее выбранную величину и по подученным результатам измерений вычисляют объем бревен, измерение циаметра бревна и фиксацию моментов изменения циаметра на заранее выбранную величину осуществ ляют в зависимости от числа работающих пил.35Сущность способа заключается в следующем. 61 1Распиливаемое бревно, обьем которого необхоцимо определить центрируяего, перемещают широким торцом к пилам, Пилы установлены так, что режущиезубья расположены на оцном уровне,моменты начала и окончания работы пилыопрецеляются по измерению усилия сопротивления вращению кажцой пилы. При соприкосновении торца бревна с пиламиодновременно начинают отсчет процольной коорцинаты бревна и определяют на- .чальный диаметр, исхоця из числа вкпб.чившихся в...
Система регулирования положения границы раздела сред
Номер патента: 1076762
Опубликовано: 28.02.1984
Авторы: Безуглый, Геращенко, Грищенко, Дешевых, Диденко, Кременчугский, Пальти
МПК: G01F 23/22
Метки: границы, положения, раздела, сред
...положения границы раздела сред,На чертеже прецставлена функциональ.ная схема устройства.Устройство соцержит цифференциальный уровнемер (цва включенных дифференциально иаентичных преобразователя1 и 2 тепловогО потока, например, скоэффициентом преобразования КО), расм.положенный в зоне регулирования границы разаела сред, выходы которого под"ключены через усилитель 3 к блоку 4аавления. Выхоц цополиизииьного диффе-.ренциального уровнемера, содержащегоцва идентичных преобразователя 5 и 6теплового потока (например, с коэффициентом преобразования К ), расположенных в зоне регулирования (причемпреобразователь 5 размецеи за верхнейграницей зоны регулирования, преобразователь 6 - за нижней границей), соединен через дополнительный усилитель7...
Дискретный уровнемер
Номер патента: 1076763
Опубликовано: 28.02.1984
Авторы: Быков, Казаченко, Сороко
МПК: G01F 23/26
Метки: дискретный, уровнемер
...регистрации 23Наличие затухания высокочастот,ных сигналов в линии связи ограничивает удаление измерительной схемыот .блока регистрации, иначе могутбыть отказы в,работе, что также сиикает надежность измерения, Компенсация этого затухания приведет к значительному усложнению устройства.Цель изобретения - упрощение иповышение надежности его работы.Поставленная цель достигаетсятем, что устройство, содержащее генератор, емкостные датчики, вторичные преобразователи, линию связи,источник питания и блок регистрации,дополнительно снабжено стабилизатором напряжения, включенным междулинией связи и генератором, а вторичные преобразователи выполнены ввиде параллельно соединенных элементов сравнения и компараторов, приэтом один иэ выходов каждого...
Устройство для измерения незаполненного объема резервуара с жидкостью
Номер патента: 1077584
Опубликовано: 28.02.1984
Автор: Уильям
МПК: G01F 17/00
Метки: жидкостью, незаполненного, объема, резервуара
...и детектор - с чувствительным к жидкости датчиком и источником электрической энергии. Чувствительные элементы передатчика и приемника выполнены н ниде звукопередающего кристалла.Лента со шкалой выполнена метал:- лцчесКой, а на неи закреплены электрические проводники, помещенные н Изолятор, причем металлическая лента заземлена.Механизм намотки ленты для настройки высоты подвеса датчика выпопе .;,:ожухом для установки лентсчг.:"барабана, к которому прикреплен; рукоятка для удержания механизма намотки ленты, причем на валу,установленном поворотно в кожухе,соосно и жестко установлены на однойстороне от кожуха ленточный барабан сс ступицей, а на другой стороне зубчатое колесо, при этом смежно зубчатому колесу на валу, выполненном с...
Ультразвуковой расходомер
Номер патента: 1078248
Опубликовано: 07.03.1984
Авторы: Брайцев, Радкевич, Северов
МПК: G01F 1/66
Метки: расходомер, ультразвуковой
...выходам генераторов импульсов и 4 Овходам измерителей временных интервалов, а также блок управления ивычислительное устройство 2Недостатком известных устройствявляется снижение точности измерений эа счет влияния на результатизмерений гоперечных составляющихпотока,Цель изобретения - повышение точности при измерении расхода косоструйных потоков.Поставленная цель достигается тем,что в ультразвуковом расходомере,содержащем обратимые злектроакустические преобразователи, попарно размещенные на противоположных стенках Ытрубопровода в плоскостях, параллельных его оси, и подключенные к выходамгенераторов импульсов и входам измерителей временных интервалов, а также блок управления и вычислительное 60устройство, каждая пара...
Способ корреляционного измерения расхода электропроводящей жидкости
Номер патента: 1078249
Опубликовано: 07.03.1984
Авторы: Ватин, Примин, Тананаев
МПК: G01F 1/72
Метки: жидкости, корреляционного, расхода, электропроводящей
...перемещения, определяемой расходом. Нижняя возможная частота определяется размерами наиболее крупных, соизмеримых с диаметром трубопровода, возмущений, верхняя - размерами самых малых возмущений и максимальным значением измеряемого расхода. Эта полоса частот настолько широка, что фильтрация сигналов с ее использованием является малоэффективной. Типичным элементом корреляционных расходомеров, генерирующих крупномасштабные гидродинамические возмущения, является поворот потока на 90Экспериментально установлено подобие корреляционных характеристикпульсаций скорости потока для разныхрасходов жидкостей, Это подобие можно использовать для расчета изменения спектра сигналов при различных значениях расхода, В корреляционных расходомерах это...
Устройство для дозирования сыпучих материалов
Номер патента: 1078250
Опубликовано: 07.03.1984
Авторы: Акстинайте, Вичюлис, Жидонис, Лангас
МПК: G01F 11/34
Метки: дозирования, сыпучих
...установлены с возможностью выступа над рабочей поверхностью карусели.На чертеже схематически изображено устройство для доэирования сыпучих материалов, аксонометрия.Устройство имеет вертикальный цилиндрический бункер 1 с крыльчаткой 2 в нижней части, карусель 3 и неподвижное основание 4, Б карусели 3 выполнены концентрично расположенные отверстия 5, в которых смонтированы мерные стаканы б с днищами 7 и штоками 8. Карусель 3 расположена эксцентрично относительно оси бункера 1 таким образом, что часть мерных стаканов б находится под бункером 1, а часть выходит эа пределы и перемещается между лопастями крыльчатки 2. В основании выполнено отверстие 9 для сброса доэируемого материала,Устройство работает следующим образом. Сыпучий...
