G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Номер патента: 1673846

Опубликовано: 30.08.1991

Авторы: Дьяков, Иванов, Мальцев

МПК: G01F 1/68

Метки: расходомер, тепловой

...усилителя, К выходу источника тока подключен нагреватель 3.Расходомер работает гледующим обраПри отсутствии расхода газа через термореэисторы 4 и 5 и нагреватель 3 проходят токи, задаваемые источником 8 напряжения и источником 11 тока Проходящие токи разогревают нагреватель 3 до температуры на 60-70"С больше температуры средьг и термосопротивления 4 и 5 до температуры на 20-30" С больше температуры среды. При отсутствии расхода газа температуры первого 4 и второго 5 терморезисторов одинаковы, Мост сбалансирован и выходной сигнал с измерителя 9 равен нулю. Когда появляется поток газа, то первый термореэистор 4 охлаждается газом, а второй термореэистор 5 нагревается, так как на него поступает газ, нагретый в области нагрева 15 20...

Номер патента: 1673847

Опубликовано: 30.08.1991

Авторы: Оробей, Пряхин, Шушкевич

МПК: G01F 1/712

Метки: жидкости, методом, расхода, скорости, ямр

...поляризованную жидкостьпропускают по трубопроводу, размещенному в постоянном магнитном поле, имеющем 10градиент вдоль оси трубопровода, По изме-нению сигнала ЯМР судят о направлениипотока и его скорости,Сущность метода поясняется работойустройства, в котором реализуется предлагаемый способ и осциллограммами сигналов ЯМР.На фиг,1 приведена принципиальнаясхема устройства; на фиг,2 - осциллограммы сигналов ЯМР при различных режимах 20работы.Устройство содержит трубопровод 1,магниты 2, токовые шиммы 3 градиента магнитного поля, блок 4 задания градиента,катушку 5 регистрации сигнала ЯМР, спиновый детектор 6, модуляционные катушки 7,генератор 8 модуляции, катушки 9 развертки и развертывающее устройство 10, синхронный детектор 11 и блок...

Номер патента: 1673848

Опубликовано: 30.08.1991

Авторы: Велев, Гуськов, Смрикаров, Станчев, Успенский, Чабан

МПК: G01F 11/08, G01F 3/00

Метки: расхода, топлива

...1 и 2, выполненных в виде усеченных конусов, между которыми расположена мембрана 3 иэ непроницаемого эластичного материала, в центре которой закреплена металлическая ось 4, две конические пружины 5 и 6, осуществляющие электрическую связь между осью 4 и соответственно частями 1 и 2, которые электрически связаны между собой и посредством проводника 1 через блок 8 управления, регистрации и питания с первым полюсом источника 9 постоянного тока, две контактные площадки 10 и 11, изолированные соответственно от частей 1 и 2, расположенные нэ их внутренних стенках напротив оси 4 и связанные посредством проводников 12 и 13 соответственно через блок 8 со вторым полюсом источника 9, двухпозиционный гидравлический распределитель.14 с кдтушкои...

Номер патента: 1673849

Опубликовано: 30.08.1991

Автор: Скрипица

МПК: G01F 11/06

Метки: дозатор, жидкостей

...сопел 16, с которыми взаимодействуют заслонки 17, закрепленныена полом штоке 13,Цилиндр 1 выполнен из двух частей и снабжен втулкой 18, Зубчатое колесо 5, две части цилиндра 1 и втулка 18 собраны на шпонке 19 и скреплены винтами 20 Корпус 2 скреплен болтами,На штанге 14 с помощью шпонки 21 установлена втулка 22 со шкалой. Нониус нанесен на конической поверхности торца полого штока 13. Штанга от вращения при работе доэатора стопорится гайкой 23, Корпуса кранов 5 скреплены с корпусом 2 пальцами 24, Пневматические сопла 16 размещены на кронштейнах 25, закрепленных на корпусах кранов 5.Дозатор жидкостей работает следующим образом,Объем дозы настраивается узлом регулирования хода плавающего поршня 12 путем вращения его штанги 14...

Номер патента: 1673850

Опубликовано: 30.08.1991

Авторы: Ильиных, Косоруков, Можегов, Солошенко, Тарасов

МПК: G01F 17/00

Метки: газодинамическое, объема, тел

...26 до клапана 29 полностью заполнены несжимаемой рабочей жидкостью, вязкость которой значительно выше вязкости воздуха, а клапан 29 закрыт, утечки воздуха из рзбочего обьемз эталонной емкости в пространство зз г 1 орцень и и окружающую среду искпючакисяКогда давление в эгзпонной камере 10 5 достигнет Рмкс, замыкаются верхние контакты сигнзлизаторз 12 давления, с котороо сигнал подается на коммутатор 15, и он включает генератор 19 г 1 рямоугольных импульсов. С последнего сигнал через дели тель 18 поступает на второи вход элемента17 сравнения, которнй выполнен нз базе срззового детектора так, что при замкнутых верхних контактах сигнзлизатора 11 давления нд втором входе фазового детектора 15 логический ноль. Поэтому сигнал поступивший на...

Номер патента: 1673851

Опубликовано: 30.08.1991

Авторы: Альков, Гришин

МПК: G01F 17/00

Метки: объема, сосуда

...- схема приспособления для изменения длины канала,Устройство содержит измеряемый сосуд 1 с каналом 2 регулируемой площади или длины, громкоговоритель 3 и микрофон 4, Громкоговоритель 3 связан с источником 5 электрического сигнала фиксированной частоты, а микрофон 4 - с прибором 6, измеряющим амплитуду звуковых колебаний.Приспособление для изменения площади проходного сечения канала состоит из направляющих 7 и бегунка 8, способного перемещаться по ним,Приспособление для изменения длины канала представляет собой телескопическую конструкцию и состоит из неподвижной трубки 9 и выдвижной трубки 10.Показанные нв фиг,2 и 3 схемы являются частными примерами и не исчерпывают всего многообразия возможных вариантов исполнения.Измерение объема...

Номер патента: 1673852

Опубликовано: 30.08.1991

Авторы: Распутин, Суровцев, Терехов, Топорков

МПК: G01F 23/00

Метки: сыпучего, уровня

...свойств материала.На четеже приведена схема устройства реализующего способ.Способ осуществляют следующим образом,Источником 1 излучения облучают поверхность 2 материала, на которой выделяют две зоны осмотраидвумя приемниками 3 и 4 излучения, Датчик 5 по отношению к источнику 1 излучения устанавливается таким образом, что со стороны зоны осмотраприемником 3 излучения создается затененность 6, граница А которой находится в пределах зоны осмотра , Измеряют интенсивности отраженного излучения приемниками 3 и 4 при отсутствии материала и блоком 7 измерения выравнивают сигналы приемников 3 и 4 путем их регулирования. После появления материала площадь затененности зоны осмотраувеличивается, т.е. граница А зэтененности смещается в сгорону...

Номер патента: 1673853

Опубликовано: 30.08.1991

Авторы: Кельман, Рахубовская, Рахубовский

МПК: G01F 23/00

Метки: положения, уровня

...увеличивая его отклонение эа счет давления на периферийные участки отражателя 3. При этом 35происходит перераспределение выталкивающей силы, действующей на отражатель 3,на увеличение угла наклона; что повышаетчувствительность устройства. Другим свойством, обеспечиваемым шаром-балластом 405, является демпфирование колебаний отражателя 3, которые могут иметь место состороны жидкости при изменении уровня,Информационные перемещения отражателя регис;грируются на приемном блоке б, 45который может быть выполнен в виде матрицы фотореэисторов, расположенных на корпусе в виде полусферы. Корпус устанавливается на фокусном расстоянии от отражателя 3, для которого он служит одновременно ограничителем перемещения. Каждому положению уровня будет...

Номер патента: 1673854

Опубликовано: 30.08.1991

Автор: Плахтий

МПК: G01F 23/14

Метки: пьезометрический, уровнемер

...второй вход элемента 19 сравнения с атмосферой, т.е, давление, поступающее на второй вход элемента 19 сравнения, равно нулю. На вход повторителя 21 через открывшийся клапан 18 поступает от элемента 19 сравнения давление Р 1 о, равное величине давления Рго и диапазону измерения дифманометра, а на выходе повторителя 21 формируется компенсационное давление Р, = Р 1 з, поступающее в минусовую камеру дифманометра 3 и нэ второй вход показывающего прибора 4.После снятия импульса Р 1 г закрываются клапан 18 и пневмореле 14, открывается клапан 17 на повторителе 21 и в минусовой камере дифманометра 3 запоминается давление Р которое поступает на вход элемента 19 сравнения через открывшийся клапан 17. Закрывшееся пневмореле 14 соединяет первый...

Номер патента: 1673855

Опубликовано: 30.08.1991

Авторы: Артым, Гоцуляк, Грицай, Козак, Кореньков, Щеглюк

МПК: G01F 23/16

Метки: сигнализатор, сыпучих, уровня

...с индикатором давления 9. Для установления заданного уровня трубка 3 крепится в сальниковом устройстве с возможностью ручного перемещения, Для повышения надежности устройства дроссельное индикаторное устройство перемещения поплавка защищено тканевым эластичным чулком. 1 з.п. ф-лы, 1 ил,торый подключен к источнику 8 питаниясжатым воздухом Междроссельная камерасоединена с индикатором давления 9,Для установления заданного уровнятрубка 3 крепится в сальниковом устройстве(не показано) с возможностью ручного перемещения,Для повышения надежности устройствадроссельное индикаторное устройство перемещения поплавка защищено тканевымэластичным чулком,Устройство работает следующим образом.Если удится нижествием ег ровень сыпучего материала...

Номер патента: 1673856

Опубликовано: 30.08.1991

Автор: Юрченко

МПК: G01F 23/16

Метки: сыпучего, уровня

...а мембрана 4 из материала, проницаемого для воздуха, например фланелевой ткани. Постоянные магниты 6 и 7 обращены друг к другу одноименными полюсами. Постоянный магнит б, укрепленный на токопроводящей пластине 2, выполнен составным, т,е, наборным, число магнитов в наборе регулируется. Одна из пластин, например 2, может быть снабжена выступами 8, обращенными к другой пластине 3, Выступы 8 могут быть выполнены керном в виде непробитых насквозь остроконечных вмятин, Последовательно с токопроводящими пластинами 2 и 3 включено реле 9, контактами которого производится сигнализация предельного уровня и управление процессами загрузки и выгрузки сыпучего материала.Постоянный магнит 7 целесообразно выполнять из эластичного магнитного материала...

Номер патента: 1673857

Опубликовано: 30.08.1991

Авторы: Гладков, Голобоков, Игошин, Франк

МПК: G01F 23/22

Метки: датчик, жидкости, уровня

...моста, в другиеплечи которого включены образцовый В 0 иподстроечный Вл резисторы, На одну иэ диагоналей моста подается стабилизированное напряжение питания, с другой снимает.ся сигнал разбаланса. Измерительныйрезистор, номинал которого не более 50 Ом,5 имеет малую площадь теплоотдачи, номинал термокомпенсационного резистора неменее 1 кОм, его площадь как минимум напорядок выше,Разогрев погруженной части резистора10 будет гораздо меньше, чем непогруженной,и соответственно ее сопротивление будеттакже меньше. Изменение сопротивленияприводит к разбалансу моста, Величинаразбаланса является выходным сигналом15 датчика,В общем случае при разной температуре жидкости и газа сопротивление резисторов определяется по следующим формулам:20ВО...

Номер патента: 1673858

Опубликовано: 30.08.1991

Автор: Гилевский

МПК: G01F 23/24

Метки: верхнего, сигнализатор, сыпучего, уровня

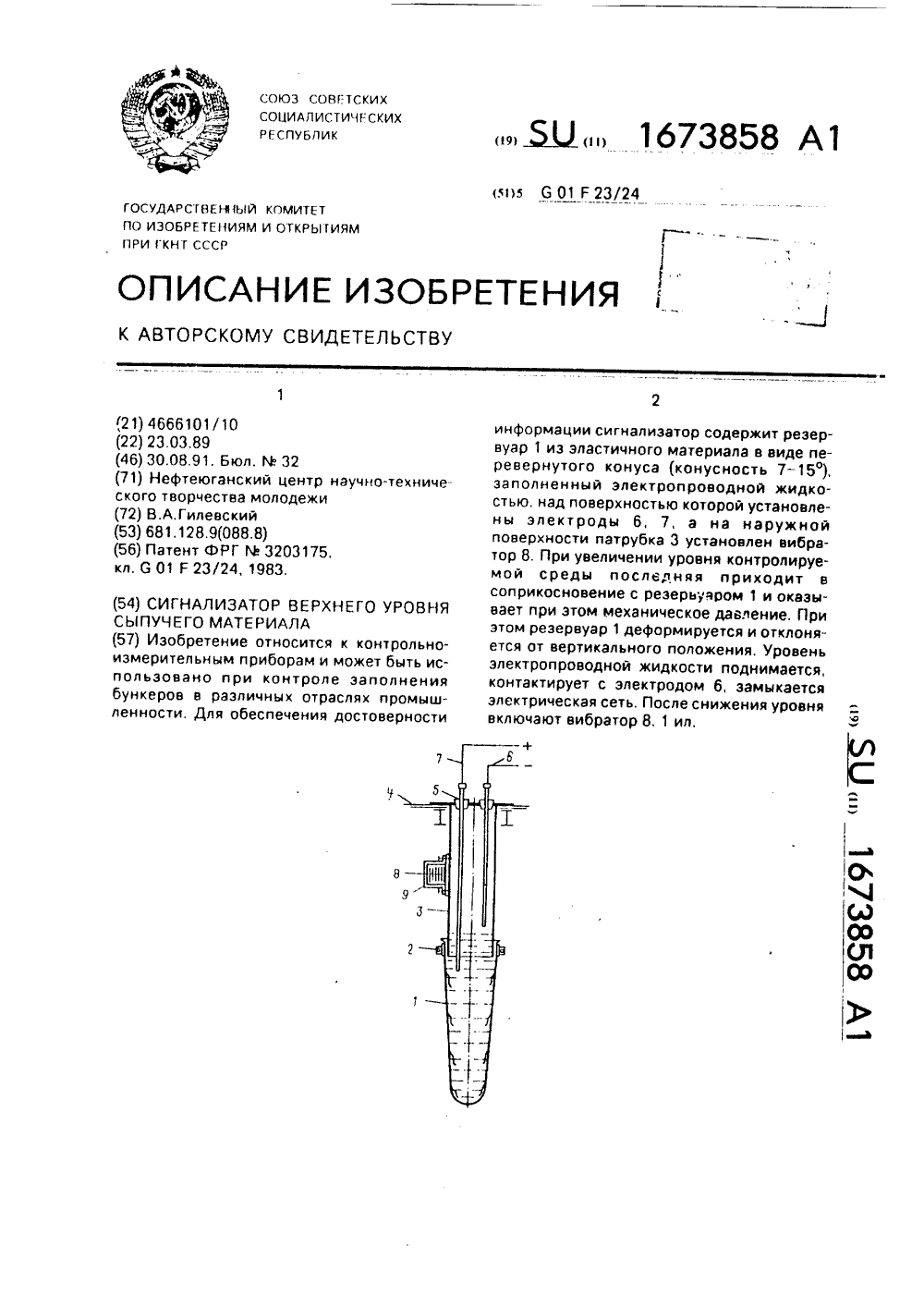

...ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к контрольноизмерительным приборам и может быть использовано при контроле заполнения бункеров (силосных банок) в ряде отраслей промышленности, в частности при производстве цемента.Цель изобретения - повышение достоверности информации,На чертеже представлен предложенный сигнализатор, разрез,Сигнализатор содержит резервуар с электропроводной жидкостью 1, выполненный из эластичного материала в виде перевернутого конуса (конусность 7-15), закрепленный хомутом 2 на патрубке 3, который устанавливают на верхней крышке бункера 4. Над поверхностью жидкости на изоляторах 5 устанавливают электроды 6 и 7,...

Номер патента: 1673859

Опубликовано: 30.08.1991

Авторы: Беляев, Крюков

МПК: G01F 23/24

Метки: датчик, трехпозиционный, уровня

...а другим к шестой выходной клемме 31,Все шесть элементов НЕ составляютКМОП-микросхему Р, вывод Оп которой со 10 источника переменного тока через вторую входную клемму 7 и диод 12. При этом положительная полуволнэ через резистор 5 и диод 13, резистор 6 и диод 11, резистор 11 и диод 15 поступзег соответственно на входы первого 8, второго 9 н пятого 18 элементс,в НЕ, те, нэ входах этих элементов присутствует си нал логической единицы (2.510 В), а на выходахсигнал логического нуля (00.4 В) и далее на выходах элементов НЕ 16, 17. 19 присутствует сигнал логической единицы,Г 1 о достижении кон гролируемой средой электрода 3 возникзет делитель напряжения, состоящий иэ первого резистора 5 и сопротивления контролируемой среды между электродами 1...

Номер патента: 1673860

Опубликовано: 30.08.1991

Авторы: Игнатьев, Иопа, Кияшев, Локтюхин, Попов, Терехин

МПК: G01F 23/28

Метки: датчиком, резонансным, уровня

...рыскания Гр (фиг,2), несущий информацию о периоде модуляциичастоты, на выходе генератора 7 снимается содного иэ выходов компаратора 13, Сигналчастоты Г поступает на вход преобразова 20 теля 9, устанавливаемого в исходное состояние сигналаа, (фиг,1) и преобразуется тамв код М за целое число периодов частотырыскания Ер,251 =Е, - )КЕ )(1)где К - целое число периодов рыскания.Значения й 1 перегружаются из преобразователя частота-код 9 в вычислитель 10и запоминаются. При последующем опросе30 )-ой секции в счетчик 6 по сигналу о 1 извычислителя загружается код Мрс = М 1 - Л 4,соответствующий значению частоты Гв навыходе генератора 7. В результате этих действий время выхода на резонанс при после 35 дующих опросах )-ой секции сокращаетса(фиг,1)...

Номер патента: 1673861

Опубликовано: 30.08.1991

Авторы: Хан, Шаров, Эдель

МПК: G01F 23/296, G01F 25/00

Метки: акустических, настройки, уровнемеров

...7, причем последний установлен с воэможностью перемещения вдоль оси волновода,Способ настройки уровнемера содержит следующие операции,Устанавливают датчик эталонного канала на образцовый волновод, имеющий возможность изменения его длины, устанавливают произвольную длину Ь образцового волновода, измеряют период следования Т 1 выходных импульсов датчика эталонного канала, изменяют длину образцового волновода до другого произвольного значения2, измеряют период следования Т 2 выходных импульсов датчика эталонного канала, определяют требуемый период Тэт следования выходных импульсов датчика эталонного канала по формуле где Ь - акустическая длина волновода эталонного канала, м, снимают датчик эталонного канала с образцового...

Номер патента: 1673862

Опубликовано: 30.08.1991

Авторы: Азмайпарашвили, Лунькин, Мишенин, Эфендиев

МПК: G01F 23/284

Метки: баке, жидкости, мешалкой, осевой, уровня

...(в окрестности резонансной частоты отрезка длинной линии) диод пикового детектора 17 находится в полузакрытом со стоянии, благодаря чему напряжение нл первом входе компаратора 18 будет больше, чем на втором входе, и компаратор 18 изменит свое состояние. На его выходе Формируется напряжение высокого уровня, которое подается на один из входов элемента И-НЕ 24 и на тактовый С вход О-триггера 19. Под действием переднего фронта сигнала, поступающего с выхода колпаратора 18, меняется состояние О-триггера 19 и триггер перебрасывается в единичное состояние Высокий уровень с выхода О-триггера 19 воздействует на управляющий вход элемента 20 выборки-хранения, переводит его в режим хранения и элемент 20 выборки-хранения запоминает мгновенное...

Номер патента: 1673863

Опубликовано: 30.08.1991

Автор: Смыслов

МПК: G01F 23/30

Метки: баке, датчик, жидкости, поплавковый, смыслова, средства, транспортного, уровня

...Режим горизонтальных ускорений: направляющая 2 движется относительно неподвижного поплавка 7 в горизонтальном направлении, стенка бака 13 опускается, уровень 15 жидкости становится наклон ным.1.1. Выступы 10 попадают не в кольцевые впадины 6, а на рабочую поверхность 5, которая вертикальна, действует только горизонтальная сила, Поплавок 7 остановлен. 351,2. Выступ 10 в попадает на нижнюю сторону кольцевой впадины 6 (см. фиг.2), Действуют следующие силы: вертикальная В и горизонтальная сила инерции Г. Местоположение поплавка 7 зависит от соотноше ния этих сил. Если Г мала, то их равнодействующая Р совпадает с силой В и поплавок 7 не самотормозится. При увеличении ускорения растет сила Г, равнодейст- вующая Р отклоняется к нормали й и 45...

Номер патента: 1673864

Опубликовано: 30.08.1991

Авторы: Веретило, Комир, Логвиненко, Руденко

МПК: G01F 23/30

Метки: закрытых, сигнализатор, сосудах, уровня

...на линии верхней и нижней границы уровней криогенной жидкости вмонтированы пары герконов 5 и 6, которые не имеют непосредственного контакта с жидкостью, а их выводы соединены с входами блока 7 индикации, В качестве элементов индикации блока 7 .,ндикации могут, быть использованы лампы накаливания или светодиоды, подключенные к источнику питания через герконы. На наружной стенке тороидального цилиндра вдоль линии движения поплавка установлены электромагниты 8, соединенные с выходами генератора 9 импульсов, вход которого соединен с выходом блока 7 индикации.Сигнализатор уровня работает следующим образом.Г 1 ри отсутствии в рабочем объеме криогенной жидкости поплавок 2 находится в нижнем положении. Магнитное поле нижнего стержневого магнита...

Номер патента: 1673913

Опубликовано: 30.08.1991

Авторы: Бережной, Соболев, Соболева

МПК: G01F 11/00, G01N 1/10

Метки: анализ, жидкости, отбора, подачи, проб, хроматографический

...жидкости, отбираемойна анализ, а к штуцеру 5 - трубопровод 5 10 15 20 25 30 35 слива (трубопроводы с соответствующей запорной арматурой на чертеже условно не показаны). Открывают запорные органы на трубопроводах подачи и слива жидкости, осуществляя,проливку полости стакана 1, образованной кольцевым зазором 9. Поскольку штуцер 5 является верхней точкой упомянутой полости стакана 1, то это способствует лучшему выводу газа из нее лучшую ее проливку, т.е. исключаются застойные зоны. Затем, нажимая на конец рычага 11, он вращается вокруг опоры 14 и поднимает шток 6, При атом клапан 7 поднимается, преодолевая сопротивление пружины 13, газовый пузырь иэ полости выемки 8 выносится в слиеную линию через штуцер 9. поскольку он является верхней...

Номер патента: 1675674

Опубликовано: 07.09.1991

Авторы: Грицив, Котляров, Резниченко, Холоша

МПК: G01F 1/00

Метки: жидкостей, расхода, суммарного

...который вырабатывает короткий импульс, Длительность этого импульса меньше периода сигнала опорного генератора 2. Этот импульс устанавливает в "1" триггеры 15 и 16, переносит в регистр 33 число из счетчика 6 и в регистр 34 число иэ счетчика 7, а также переносит число, набранное первой группой 17 коммутирующих элементов, в счетчик 7 и число, набранное второй группой 18 коммутирующих элементов, в счетчик 6. После этого начинается подсчет импульсов от датчика 37 температуры счетчиками 6 и 7. Причем счетчик 6 считает эти импульсы до тех пор, пока число в счетчике 8 не станет равным числу, набранному в третьей группе 19 коммутирующих элементов. Когда это произойдет, срабатывает блок 35 сравнения и устанавливает в "0" триггер 15. Элемент И . 25...

Номер патента: 1675675

Опубликовано: 07.09.1991

Авторы: Егоров, Ивакин, Попов

МПК: G01F 1/00

Метки: ввода, залпового, индикатора, концентрационного, раствора, расходомера

...ввода раствора индикатора концентрационного расходомера состоит из вертикально расположенного цилиндрического корпуса 1, который является емкостью для раствора индикатора. В верхней части корпуса 1 имеется заливная горловина, закрываемая герметичной крышкой 2, и отходящий вбок патрубок 3 с последовательно установленными на нем регулирующими 4 и запорными 5 вентилями для подвода воды.В нижней части корпуса 1 в торце имеется запорный вентиль 6, от которого идет трубопровод 7, изогнутый под прямым углом и вводимый в трубопровод, в котором измеряется расход воды, Там же сбоку установлен игольчатый вентиль 8 для опорожнения внутренней полости корпуса от воды,Внутри корпуса 1 находится цилиндрический поплавок 9 с зазором между ним и...

Номер патента: 1675676

Опубликовано: 07.09.1991

Авторы: Кравченко, Крысь, Привалов, Соколовский

МПК: G01F 1/06

Метки: расходомер

...которые формируют двухлепестковую диаграмму направленности,один луч которой направлен по ходу движе 20 ния транспортируемой среды по магистральному трубопроводу 16, второй - против ходадвижения среды. Направление антенныхлучей совмещено с размещением детекторных диодов 19, 20, поэтому на дифференци 25 альный усилитель 23 поступают сигналы,величина которых обратно пропорциональнапроницаемости среды для электромагнитныхволн, а последняя связана со степенью заполнения трубопровода средой в данном сечении30 трубопровода (наличие или отсутствие каверн,уплотнений). Так как сигналы, снимаемые сдетекторных диодов, складываются в дифференциальном усилителе, то в индикаторноеустройство поступает информация о среднем35 значении плотности среды в...

Номер патента: 1675677

Опубликовано: 07.09.1991

Авторы: Данилеско, Коваленко, Лисовенко

МПК: G01F 11/22

Метки: дозатор, жидкостей

...осуществляется от мотора-редуктора 7 через распределительный вал 8 и коническую пару шестерен 9. На боковой поверхности цилиндрического рстора 5 выполнены калиброванные вырезы - мерные камеры 10. К корпусу 4 примыкает сливная камера 11, в которой размещен сливной патрубок 12 с винтовым регулятором 13, обеспечивающим перемещение сливного патрубка на высоту мерной камеры и, соответствующую максимальной производительности доэатора, Поскольку дозатор состоит из нескольких одинаковых секций (показаны две секции) и обеспечивает многокомпонентное доэирование, то его сливные патрубки соединены сливным желобом 14.В расходный бак 1 каждой секции поступают дозируемые жидкости (вода, раствор соли, дрожжевой раствор и др,), с помощью поплавкового...

Номер патента: 1675678

Опубликовано: 07.09.1991

Авторы: Джапаридзе, Залдастанишвили, Миразанашвили, Псутури

МПК: G01F 13/00

Метки: естественного, откоса, сыпучего, угла

...дна 5 спомощью штока 6 медленно (без рывков)поднимается наверх. После подьема часидна 5 выше уровня материала, находящегося на части дна 4, они фиксируются в этомположении. При подъеме заслонки 5 междуднищем 3 и заслонкой 5 образуется окно 14,через которое просыпается определенноеколичество материала, которое образует наплоскости 2 насыпь с углом падения а нп),направленным к прямолинейному разъему3, Оставшийся на части дна 5 материал располагается под углом обрушения аоб, а начасти дна 4 - под углом скольжения ан 1,с),направленная к прямому прямолинейному разъему 3, После измерения значений углов материал высыпается иэ прибора, часть дна 5 возвращается в нейтральное положение. Для повышения достоверности измерений этот же образец...

Номер патента: 1675679

Опубликовано: 07.09.1991

Автор: Болотов

МПК: G01F 13/00

Метки: водорастворимых, дозатор, реагентов

...4 подается в нагнетательную трубку 9, установленную в расходной емкости параллельно ее вертикальной оси симметрии и снабженную боковыми отверстиями 10. Эти отверстия выполнены по длине трубки 9 в один ряд, а их оси лежат в плоскости, касательной к цилиндрической поверхности, ось которой совпадает с осью подпиточной трубки и пересекает нагнетательную трубку, При этом ось симметрии подпиточной трубки совпадает с осью симметрии расходной емкости, Второй поток воды под давлением поступает иэ полости 6 в на гнетательную трубку 9 и через боковые отверстия 10 - в полость резервуара, Благодаря расположению боковых отверстий 10 под действием струек воды, исходящих через зти отверстия, содержимое расходной емкости закручивается. Круговое...

Номер патента: 1675680

Опубликовано: 07.09.1991

Автор: Подгорный

МПК: G01F 15/06, G01G 23/18

Метки: дозы, задатчик

...все счетчики 1 и4 и триггеры 11 и 12 устанавливаются внулевое состояние. На первом выходе 9 приэтом появляется единичный сигнал, который включает питатель дозатора (не показан), время Ь(фиг. 2). От дозатора на вход 3задатчика начинают поступать импульсы,число которых пропорционально количеству сдозированного материала. Эти импульсы подсчитываются счетчиками 1 первогоряда, Примерно с того же момента (т) начинает генерировать импульсы генератор 8, .который имеет задержку на включение после подачи питания, равную запаздыванию 50импульса от датчика дозатора, Эти импульсы заполняют счетчики 4 второго ряда,В момент ц (фиг. 2) импульс с восьмогоразряда счетчика 1 через переключатель 2сбрасывает в нуль счетчики 4 и опрокидывает триггер 11, в...

Номер патента: 1675681

Опубликовано: 07.09.1991

Авторы: Паутов, Семенов

МПК: G01F 23/14

Метки: жидкости, резервуаре, уровня

...Е.Бибикова Редактор А,Мотыль Техред М,Моргентал Корректор А,ОсауленкоЗаказ 2993 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж. Раушская наб 4/5 Проиэводственнс-иэдательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к приборостроению, к изменению уровня жидкости путем измерения давления и может быть использовано в нефтяной и других отраслях промышленности, 5Целью изобретения является расширение области использования устройства.На чертеже представлено устройство для измерения уровня жидкости в резервуаре. 10Устройство состсит из первого датчика 1 измерения разницы давления, соединенного с резервуаром 2, суммирующего устройства 3, второго...

Номер патента: 1675682

Опубликовано: 07.09.1991

Авторы: Андрианов, Виленский, Дунаев

МПК: G01F 23/24

Метки: поплавковый, уровнемер

...7Виганда и на его выходе формируется короткий импульс, поступающий на вход компаратора 8, с выхода которого импульсзаданной полярности после задержки на. время, необходимое для окончания переходных процессов и перезаписи информации, с выхода блока задержки поступает напервый вход статического триггера 10, навыходе которого при этом формируется уровень лог. "0". При этом на выходах усилителей 15 и 16 соответственно напряжение и ток равны нулю, а следовательно, и магнитное поле соленоида 6 равно нулю.С исчезновением магнитного поля соленоида 6 цилиндрический поплавок 1 начинает погружаться. Причем скорость егопогружения уменьшается с повышениемуровня жидкости в контролируемой емкости4 за счет увеличения архимедовой силы,10 Время...

Номер патента: 1675683

Опубликовано: 07.09.1991

Авторы: Воронов, Слугин

МПК: G01F 23/26, G01N 27/22

Метки: датчик, емкостный

...отверстий датчика, заполненных проводниками. Схема представляет собой два 10емкостных делителя, образованных конденсаторами Сх, С 1 и Со, С 2 или Сх, Сз и Со, С 4,Датчик должен быть установлен в контейнере с контролируемой средой так, что. бы одна плоская поверхность находилась на 15внутренней поверхности контейнера, а дру, гая - вне контейнера и была изолирована отконтролируемой среды, как и проводники,соединяющие электроды датчика с измерительной схемой. В зависимости от вида контроля датчик может быть установлен на дне,на крышке или на вертикальной стеке контейнера. Установка датчика на дне контейнера обеспечивает контроль опорожнения,на крышке - предельное заполнение необходимого объема.Компенсирующий конденсатор С...
