G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Номер патента: 1016686

Опубликовано: 07.05.1983

Авторы: Брехов, Сафиуллин, Сухорецкий, Шустер

МПК: G01F 13/00

Метки: автоматический, весовой, дозатор

...съемная гиря выполнена с устройством для двухступенчатого снятия ее при заполнении ковша, состоящим из толкателя, свободно пропущенного в отверстие дна гири и сопряженного верхним концом с пружиной сжатия, расположенной в полости гири, причем полость гири снабжена резьбовой 40 пробкой для регулирования усилиясжатия пружины.На фиг, 1 схематически изображен дозатор; на фиг. 2 в .узел 1 на фиг. 1. 45Дозатор содержит питатель 1, весоиэмеритель 2 с неподвижными упорами 3 и подвижной частью 4, ковш 5, механизм б опорожнения и съемную гирю 7, содержащую корпус 8 и устройство для двухступенчатого снятия, состоящее из подвижного толкателя 9, пружины 10 и резьбовой пробки 11. Дозатор. снабжен датчиком массы, свя занным с автоматической...

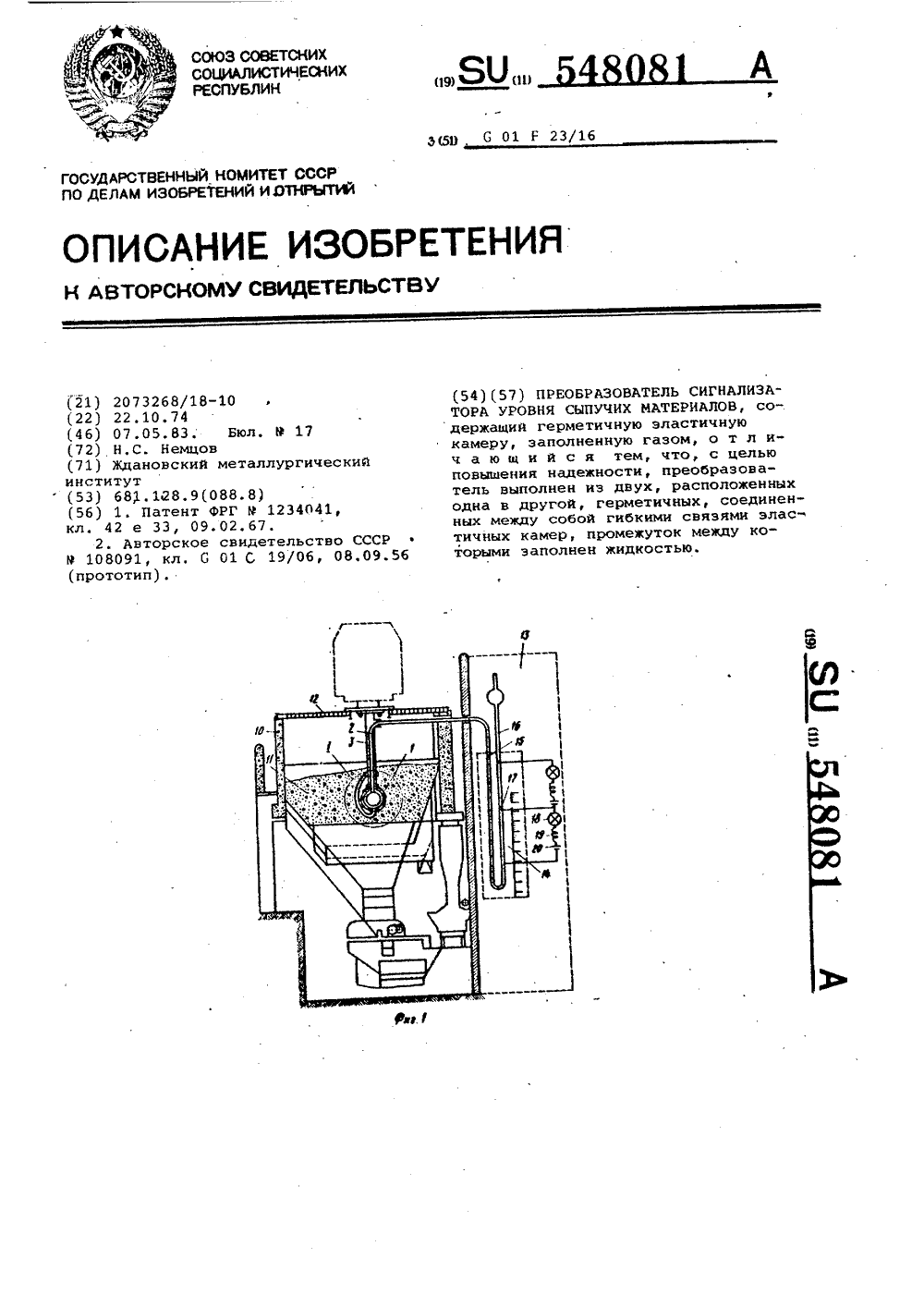

Номер патента: 548081

Опубликовано: 07.05.1983

Автор: Немцов

МПК: G01F 23/16

Метки: сигнализатора, сыпучих, уровня

...соединены междусобой гибкими связями 8, в промежуток между ними подается охлаждающаяжидкость по подводящей и отвопяшейтрубам, Для надежной защиты первичныйдатчик помещен в эластичный кожух 9,например, из кожи или асбеста, который заполнен газом и, в свою очередь, помещен в емкость 10 с сыпучим материалом 1.1. Соединительнаятрубка 2 проходит в защитной трубке 3 под балкой 12 в помещениеконтрольно-измерительной аппарату-фры 13, в котором соединена с манометром 14, например У-образнымгидравлическим, имеющим левое 15 иправое 16 колени. В правом коленеустановлены контакты 17 сигнальнойсхемы, содержащей сигнальную 1810 и индукционную катушку 19 и источник 20 питания.Уровнемер работает следующимобразом.При отсутствии шихты в емкости5 10...

Номер патента: 1018911

Опубликовано: 23.05.1983

Авторы: Долгорев, Долгорева, Лысак

МПК: B01D 11/04, G01F 17/00

Метки: примесей, редкоземельных, элементов

...очисткой в водный раствор изобутилдиантипирилметан и роданид аммония в интервале соотношений 1:34,5 в мольных долях, причем изобутилдиантипирилметан берут в отношении1:10 к весовому количеству сырья ипроцесс ведут при кислотности воднойфазы в интервале 4,2-5,3 М по НС 1при соотношении водной фазы и хлороФорма в интервале 1:1-2РЗЭ остаютсяв водном растворе полностью, апримеси удаляются в экстракте,В кислых растворах, как показалисистематические исследования процесса очистки РЗЭ, в интервале конденсаций НС 1 от 4,2 до 5,3 М изобутилдиантипирилметан и роданид аммонияобразуют нерастворимые в воде комплексные соединения, которые полностью экстрагируются хлороформом .,или дихлорэтаном. Найдены оптималь-,.ные условия, в которых...

Номер патента: 1019243

Опубликовано: 23.05.1983

Авторы: Ахметшин, Бердов, Бударин, Гаврилова, Гребенюк, Межуев, Орленко, Тихий

МПК: G01F 25/00

Метки: индикаторный, калибровки, контрольных, состав, течей

...состав длякалибровки контрольных течей, содержащий компоненты индикаторной химической каталитической реакции: индикаторы - пара-Фенетидин солянокислыйи калий бромноватокислый, активаторсульФосалициловая кислота, регуляторРН - натрий сульфосалициловый и воду.В состав помещают течь для калибровки, через которую нагнетают контрольную среду, содержащую катализатор - соединение ванадия Ч), и овеличине течи судят по изменению оптической плотности индикаторного состава, которая изменяется после прохождения химической реакции 1 1.Недостаток состава заключается взакупорке проницаемых элемеФов течи образующимися продуктами химической реакции - солями ванадия, чтоснижает точность и надежность калибровки,Целью изобретения является...

Номер патента: 805743

Опубликовано: 30.05.1983

Авторы: Бондаренко, Гаммерман, Данилов, Дюжин, Кивилис, Подкопаев, Цейтлин

МПК: G01F 25/00

Метки: воспроизведением, газа, единицы, жидкости, испытательная, передачей, расхода, расходомерная

...обеспечения одновременной по"верки расходомеров жидкости и расходомеров газа, а также увеличения рабочего давления газа до необходимыхзначений.Поставленная цель достигается тем,что резервуар хранения жидкости выполнен в виде отдельных отсеков почислу модулей, а каждый отсек разделен на две герметичные и одинаковыепо оЬъему камеры с газовыми и жидкост.ными полостями, причем жидкостные полости каждого отсека через переключатели потока подключены к набору образцовых расходомеров и к напорнойсистеме, а газовые полости - к входуи выходу дополнительно введенногоиспытательного участка для расходомеров газа. Кроме того, газовая полость исходного образцового средстваизмерения расхода подключена к входуиспытательного участка для...

Номер патента: 1023202

Опубликовано: 15.06.1983

Авторы: Гросс, Кожанов, Ступник

МПК: G01F 11/06

Метки: жидкостей, микродозирования

...сложностями, требующимидополнительных способов и устройств ддяих разрешения, .Наиболее близким к изобретению яв 3 Одяются способ микродозирования жидкостей и устройство для микродозированияжидкостей.Указанный способ включает операциюнабора дозируемой жидкости и операцию 35мерного вытеснения ее микродезами, аустройство для микродозирования жидкосутей, содержит сосуд для набора дозируемой жидкости и подключенный к немуцилиндр с поршнем и приводом 2 . 4 ООднако указщйые способ и устройство не обеспечивают возможности контроля мерного дозирования со стороны поршня,цель изобретения -обеспечение возмоа ности контроля мерного дозированяя состороны поршня.Для достижения цели согласно спосо-,бу микродоэирования жидкостей, включакшему...

Номер патента: 1023203

Опубликовано: 15.06.1983

Авторы: Гросс, Кожанов, Ступник

МПК: G01F 13/00

Метки: ввода, дозировании, жидкостей, микропроб, насадок, нескольких, сосуд

...для ввода микропроб не.скольких жидкостей в сосуд при дозировании, содержащий систему трубопроводов для подклюцения к дозирующимустройствам, трубопроводы выполненыэластичными, насадок снабжен цоколем 40с жестко закрепленными по окружноститрубопроводами и штангой, установленной концентрицно и подвижно относи"тельно цоколя, в верхней части жестко связанной с укором, а в нижней - 5с венчиком, имеющим по окружностиотверстия для прохода трубопроводов,прицем радиус окружности, по которой расположены трубопроводы в венчике, больше радиуса окружности, покоторой закреплены трубопроводы вцоколе и выбирается в зависимостиот диаметра сосуда. На фиг. 1 приведен предлагаемыйнасадок, общий вид; на фиг. 2 - по"ложение насадка при его вводе в...

Номер патента: 1023204

Опубликовано: 15.06.1983

Авторы: Иванец, Сулеин

МПК: G01F 13/00

Метки: дозирования, объемного

...больших зазоров плиты относительно карет"ки, так как в противном случае можетпроизойти их взаимное эаклинивание 4 Опри попадании .материала между ними. Цель изобретения - увеличение точности доэирования за счет повышениянадежности отсечки дозы.Указанная цель достигается тем,что в устройство для объемного дозирования, содержащее бункер, установленную под ним доэирующую камеру,каретку и привод ее возвратно-посту 50пательного движения, введены бесконечная лента на роликах, нижняя ветвь которой подпружинена относи" тельно бункера механизм куркового . спуска каретки, причем верхняя часть каретки жестко связана с нижней частью дозирующей камеры, верхняя часть которой жестко соединена с контуром сквозного окна каретки, при этом привод...

Номер патента: 1024725

Опубликовано: 23.06.1983

Автор: Бухонов

МПК: G01F 1/00

Метки: расходомер, турбинный

...турбинныйрасходомер; на фиг. 2 а и 5- поло 4 Ожения лопастных решеток турбинокотносительно друг друга при. различных расходах.Расходомер содержит корпус 1с калиброванным каналом 2, струевыпрямляющие аппараты 3 и 4 с обтекателями 5 и б,в которых смонтированы.опоры ротора, состоящего из основной7 и дополнительной 8 турбинок и вала .9, механизм перемещения, пред рставляющий собой заднюю часть ступицы 10 дополнительной турбинки,расположенную в расточке 11 обтекателя б заднего струевыпрямителя 4, сообщакнаейся с каналом полного давления потока.На корпусе размещено устройство 12 съема сигнала.Турбинный расходомер работает следующим образом.При небольшом расходе лопасти турбийок 7 и 8, прилегая друг к другу н являясь продолжением друг...

Номер патента: 1024726

Опубликовано: 23.06.1983

Авторы: Брацун, Золотов, Корольков, Самокиш, Шутенко

МПК: G01F 1/66

Метки: расходомер, ультразвуковой

...потока;2 - время распространения УЗсчгналом базы измеренияпри Чящпротив потока;- время распространения УЗ 35сигналом базы измеренияпри Ч 1 .по потоку; база измерения;,угол расположения базовойлинии относительно оситрубопровода;скорость распространения УЗсигналов в жидкости;максимальная скорость потока; ь 1 п 6(4( В течение временного интервала 1 с выхода формирователя 11 стробируюв.- щих импульсов закрыт электронный ключ 13, а в течение временного интервала 1 с выхода формирователя стробируюших импульсов закрыт электронный ключ, 14,По истечении времени 1, что соответствует моменту возможного прихода УЗ сигнала на электроакустическвй,преобразователь 2, посланного электроакустическим преобразователем 3, с выхода,одновибратора. 9...

Номер патента: 1024727

Опубликовано: 23.06.1983

Авторы: Бычков, Жуков, Чернобай, Шатковский

МПК: G01F 1/66

Метки: расхода, ультразвуковой

...колебаний по потоку среды и против потока. определяется соответственноС МсоэссЬ2 . С Ус 0506. В момент времени 1 =. Тр, колебания представляются следующйм образом а) на передающем пьезоэлементе для частоты Ыпер Н щ с 05 ы 1( рр( (1), (Чб) на приемном пьезоэлементе для частоты Я0= 0 СО 5 Ы 1 ф Щ) (4)в .на передающем пьезоэлементе длячастоты (д 2г) на приемном пьезоэлементе длячастоты Ярр, асови(рр,-рр,) Ю 1) (6(На Одном из смесителей выделяют первые биения между колебаниями частоты И р посланными по потоку, и колебаниями"частоты 6, р прошедшими1024727 50 Составитель Н, БурбелоТехредЖ,Кастелевич Корректор Г. Решетник Редактор Т, КугрЬюева Заказ .4379/36 Тираж 643 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений...

Номер патента: 1024728

Опубликовано: 23.06.1983

Авторы: Арабаджиев, Брутер, Кушнир, Мор, Рябко, Смирнов

МПК: G01F 11/10

Метки: дозатор, сыпучих

...перемещения относительно и привод с толкателем, о ю щ и й с я тем, чт шения точности дозир вых стенках дозирующ нены продольные пазы мещены ролики, которы цы оси, закрепленной причем длина пазов ). Формуле- длина кривошипа - коэффициент, харак"теризующий сыпучие свойства материала.при заданном законе движения дозирующей коробки- коэффицйент производительности.кторО.Била 4379/36 .Тираж ВНИИПИ Государст по делам иэоб 113035, Москва, Ж643 Под енного комитета СС етений и открытий ; Раушская наб., д писное а лиал ППП "Патентф, г. Ужгород,. ул. Проектна Подставляя (5) и (2) в (Ц, полу- чаем, предлагаемом доваторесе 0,18 п -л еб)Закон. движения .ползуна в предле. гаемом дозаторе имеет видх:Е)( со 5,ц,где е - длина пазаЮл- угловая скорость...

Номер патента: 1024729

Опубликовано: 23.06.1983

Авторы: Берман, Гольденберг, Кабанов, Куцовский

МПК: G01F 11/18

Метки: вибрационный, дозатор, сыпучих

...б закрыт съемным кожу".лометрического состава и насыпного хом 11.веса, Вибрационнй дозатор сыпучих мате 1.Наиболее близким по технической 2 риалов работает следующим образом.сущности к предлагаемому является Дознруемый материал засыпают ввибрационный дозатор сыпучих матерна- . бункер Э, приводимый в колебательлов, содержащий корпус, вибраторы, ное движение вибраторами 2. Прн кобункер с конусным выходом и шарико- лебаниях бункера шариковый затвор 4вый затвор со сменным грузом 2; 25,нериодически поднимается вверх, меж-Недостатком известного вибрацион- ду затвором 4 и внутренней. стейкойного доэатора сыпучих материалов явля- конусного выхода бункера 3 соэдаеттся невозможность. обеспечения непре- ся зазор для истечения...

Номер патента: 1024730

Опубликовано: 23.06.1983

Авторы: Осташевский, Пашистый, Сум

МПК: G01F 11/28

Метки: веществ, двухкомпонентных, дозатор, жидких

...показан дозатор, общий вид; на Фиг. 2 - сечение А-Л на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1.Дозатор состоит кз емкости 1 для. первого компонента например, для отвердителя 1, и емкости 2 для второго компонента (например, для эпоксидной смолы с пластификатором и наполнителем).Емкость соединена со штоком пневмоцилиндра 3 вертикальной подачи и с помощью винтов 4 закрыта крышкой 5, В дне 6 расположены отверстия 7 и 8, закрытые обратным клапаном 9, с отверстиями 10 и перемычками 11 (фиг. 2) еПланка 12 имеет отверстия 13 и 14, закрытые снизу Резиновой мембраной 15. Обратный клапан 9, планка 12 и мембрана 15 образуют дозировочные камеры. В корпусе 16 расположены воздушные каналы 17 и каналы 18 и 19 для компонентов веществ. Канал 18...

Номер патента: 1024731

Опубликовано: 23.06.1983

Авторы: Бородин, Горячев, Падалка, Чистилин

МПК: G01F 13/00

Метки: дозирования, жидкости

...которого соединен с вторым входом третьей схемы И, второй вход 65 второго триггера соединен с одно-вибратором и второй выход второготриггера - с вторым входом первойсхемы И ичерез второй усилитель -с заряжающим электродом, причем отклоняющие пластины установлены с возможностью воздействия на дозируемуюжидкОсть ниже заряжающего электрода.На чертеже изображено предлагаеюе устройство для дозирования жидкости.Устройство состоит из задающегогенератора 1, Формирователя 2,первой схемы И 3, пульта 4 управления, счетчика 5 схемы ИЛИ 6, первого В-В триггера 7, усилителей 8 и 9,второй схемы И 10, одновибратора 11,третьей схемы И 12, второго К-Я триггера 13, датчика 14 положения емкости,,источника 15 избыточного давления,электроуправляемого...

Номер патента: 1024732

Опубликовано: 23.06.1983

Автор: Свирскас

МПК: G01F 13/00

Метки: дозатор, жидкостей

...жидкостью 2.Недостатком дозатора является низкая точность при широком диапазонеизменения уровня в резервуаре.Целью изобретения является повышение точности дозирования при разных уровнях жидкости в резервуаре.Указанная цель достигается тем, 40что в доэаторе жидкостей, содержащемшарнирно закрепленную над резервуаром для жидкости дозирующую трубу сзакрытым концом и вырезом в трубе,доходящим до центральной оси трубы, 45дозирующая труба выполнена из двухтруб, герметично состыкованных соосно, причем первая труба меньшего диаметра шарнирно закреплена над,резервуаром для жидкости, а на середине длины второй трубы выполненвырезНа фиг. 1 изображен дозатор жидкостейна фиг. 2 - принцип расширения диапазона доэирования дозатором.Д 9 эатор для...

Номер патента: 1024733

Опубликовано: 23.06.1983

Авторы: Бадин, Ежов, Зыбалов, Маликов, Ровинский

МПК: G01F 17/00

Метки: воздуха, объема

...для измерения объема воздуха,Устройство содержит испытуемую закрытую гидросистему 1, О -образнущ 5 мерную трубку,2, присоединенную к сливному трубопроводу 3, который подключен к,первому вентилю 4 для связи с.гидросистемой 3, который подключен к первому вентилю 4 для 60 связи с гидросистемой.Одно колено мерной трубки присоединено к регистратору 5 давления, трубопроводу б,соединенному с воздушной полостью 7 компенсатора 8 и через второй вентиль 9 - к источни ку воздушного давления не показан . Вторым коленом мерная трубка присоединена к источнику воздушного давления непосредственно. Сливной трубопровод подключен к испытуемой гид,росистеме через отжимный клапан 10. Мерная трубка снабжена вентилем 11 для установления в ней первоначального...

Номер патента: 1024734

Опубликовано: 23.06.1983

Авторы: Михайленко, Репьев, Садовский, Терлецкий

МПК: G01F 17/00

Метки: беспористых, геометрической, неправильной, поверхности, суммарной, твердых, тел, формы

...неправильной геометрической формы.Указанная цель достигается тем,что согласно способу определенияповерхности твердых тел неправильной геометрической формы, включающему определение объемной массы виброуплотненного сыпучего материала,сначала в эталонный сыпучий материализвестного объема и веса вводят беспористые эталонные твердые тела правильной геометрической формы с известными поверхностью и объемоми определяют удельные приращениеобъема пустот ДЧ в виброуплотненномэталонном сыпучем материале, затемв эталонный сыпучий материал известного объема и веса вводят измеряемые беспористые твердые тела неправиль.ной геометрической формы известногообъема и определяют приращение объема пустот .дЧ в виброуплотненномэталонном сыпучем материале, а сум...

Номер патента: 1024735

Опубликовано: 23.06.1983

Автор: Веретенников

МПК: G01F 17/00

Метки: емкости, жидкости, объема

...их совместного поворота в вертикальной плоскости, снабжено дополнительной прозрачной градуированной трубкой, коллектором и трубкой с вентилем, при этом нижние части бачка и мерного резервуара соединены между собой коллектором и трубкой с вентилем, а верхние полости бачка и мерного 55 резервуара. соединены с коллектором основной и дополнительной прозрачными градуированными трубками .соответственно.На фиг. 1 приведено устройство, 60 находящееся в исходном положении, продольный разрез, на фиг. 2 - устройство,присоединенное к емкости и находящееся в рабочем положении, продольный разрез. . 65 Устройство для измерения объемажидкости в емкости содержит бачок1, заполненный расчетным количеством жидкости вода антифриз), мерный резервуар 2,...

Номер патента: 1024736

Опубликовано: 23.06.1983

Автор: Паперно

МПК: G01F 23/04

Метки: жидкости, уровня

...исходя иэ заданной точности контроля уровня. Длина промежутка ц между отверстиями 6 на основной пластине 2 выбрана кратной длине проекций в наклонных прямых 9 дополнительной пластины 3 на ее продольную ось (на чертеже д -2 Ь), Дополнительная .пластина 3 жестко соединена с поплавком 4 таким образом, что длина его погруженной в контролируемую жидкость Части с выбрана больше длины промежутка й на величину, меньшую значения проекции Ъ , т.е, о Ьс.Величина проекции Ъ выбирается исходя из учета плотности и температурного диапазона измерения конт ролируемой жидкости в процессе эксплуатации таким образом, чтобы весь диапазон изменений плотности жидкости под влиянием температуры или других факторов входил бы в значение величины Ь .Нижняя...

Номер патента: 1024737

Опубликовано: 23.06.1983

Авторы: Креймер, Родионов

МПК: G01F 23/14

Метки: датчик, пневматический, уровня

...закрепленныйна корпусе упругий элемент,источниксжатого воздуха и регистрирующийприбор 21 .Недостатком датчика является низкая надежность контроля.Целью изобретения является повиаение надежности контроля уровня.Укаэанная цель достйгается тем,что пневматический датчик уровня,содержащий корпус с каналами для подвода и выхлопа сжатого воздуха, эак"репленный на.корпусе упругий:элемент,источник сжатого воздуха и регистры"руюций прибор, снабжен клапаном,размещенным во внутренней полости.датчика на выходе канала подвода сжа". того воздуха и подпружиненныч относительно упругого элемента.На чертеже представлен предлагаемый датчик.На стенке резервуара 1 установленкорпус 2 с каналом 3 подвода сжа-; . 40того воздуха и каналом 4 выхлопа.На...

Номер патента: 1024738

Опубликовано: 23.06.1983

Авторы: Дядичев, Коваленко, Мермеклиев

МПК: G01F 23/16

Метки: датчик, сыпучих, уровня

...колебаний и, как следствие, к изменениюнагрузки электрической возбуждающейцепи. По изменению параметров электрической цепи регистрируется достижение уровнем сыпучего материаламеста установки датчика Ц .2 ОНедостатком данного датчика является сложность конструкции и недостаточная надежность при измеренииуровня сыпучих материалов.Целью изобретения является упроще-.25нне конструкции датчика уровня сыпучих материалов. указанная цель достигается тем, что в,датчике уровня сыпучих материалов, содержащем чувствительный элемент, выполненный в виде пластины с возможностью колебаний от генератора, и индикатор колебаний, генератор колебаний выполнен в виде упругой пластины с пнематическим соплом, а индикатор 35 колебаний - в виде цилиндра...

Номер патента: 1024739

Опубликовано: 23.06.1983

Авторы: Бабашкин, Головачев, Нечаев, Соловьев, Цлаф

МПК: G01F 23/22

Метки: жидкости, измерителя, уровня, чувствительный, элемент

...трода 3, плоскость.среза Несмачиват. е. создается поверхностный электро- .емой оболочки 4,проводящий слой. На практике примене После покрытия поверхности электг.ние этого способа приводит к значи- рода десмачиваемО .оболочкой и послетельному усложнению установок, а во . среза торца стержня не происходитмногих случаях вообце невозможно иэ- . . каплеобраэования на торце нз-заза нарушения чистоты и свойств конт- стекания гидкости по наклонной плосролируемой жидкости 11 .кости и уменьшения площади соприкосноизвестны приборы, принцип действияф вения.датчика с жидкостью (т.ре. .фкоторых основан на электрическом кон- , Для уменьшеиия.влияния несмачива- .такте с жидкостью. Приборы содержат емой оболочки на профиль поверхностивходящие в...

Номер патента: 1024740

Опубликовано: 23.06.1983

Авторы: Панков, Шишлов

МПК: G01F 23/22

Метки: дискретный, оптико-электронный, уровнемер

...неподвижно, а междусветоводом и объективом введена щелевая диафрагма.На чертеже приведена принципиаль"ная схема оптико-электронного уровнемера.Уровнемер содержит установленныйнеподвижно коллиматор 1, включающийдва излучателя 2 и 3, например светодиоды, разделительную прямоугольнуюпризму 4, объектив 5, неподвижно установленную фотоприемную головку б,включающую объектив 7 и фотоприемник 8, помещенный в фокальной плоскости объектива 7, щелевую диафрагму 9 иплоскопараллельную пластину 10 сплоской Фаской 11, установленные перед объективом 7, и электронную схему обработки сигнала, снимаемого сФотоприемника 8. Электронная схемаобработки может быть выполнена, например, в виде подключенного к выходуФотоприемника усилителя напряжения,фазового...

Номер патента: 1024741

Опубликовано: 23.06.1983

Авторы: Бархатов, Бондаренко, Дупляк, Иванча, Перелехов

МПК: G01F 25/00

Метки: жидкости, поверки, уровнемеров

...сечение А-А на Фиг. 1 на фиг. 3 - сечение,Б-Б на Фиг. 2,Устройство включает уровнемерную ыкость в виде вертикально расположен- ных измерительных труб 1, соединенных между собой патрубками. 2, которые снабжены конусами 3 со встроенными 50 в них датчиками (электродами) 4 для точного регулирования уровня, стеклами 5 визуального наблюдения и запор- ными клапанами б,электрически связанными с пультом 7 управления, с кото рого осуществляется управление работой всей установки, струевыпрямители 8, установленные внутри измерительных труб и соединенные жесткими тягами 9 с поплавками 10, размещенными в отдельных камерах 11, со стороны которых в стенках труб выполнены продольные направляющие прорези 12, обеспечивающие строго поступательное движение...

Номер патента: 1024848

Опубликовано: 23.06.1983

Авторы: Зражевский, Мишуев, Селедкин

МПК: G01F 1/28, G01P 5/00

Метки: газа, датчик, жидкости, напора, потока, скоростного

...углом, равным или меньшим 90., обтекатель 2 со сквозными отверстиями 3, включающий оставшуюся часть полую 60 сфероида 4 и конус 5. Измерительный преобразователь датчика содержит консоль 6 с наклеенными теизорезисторами 7, шток 8, на котором эакреп лено восйринимающее тело 1, и конус 65 ную гайку 9, фиксИрующую. шток наконсоле. Тензорезисторы 7 покрытыгерметиком для изоляции от воздействия жидкости.Датчик скоростного напора потокажидкости или,газа работает следующим образом.Поток жидкости или газа воздействует на воспринимающее тело.За счет выполнения воспринимающеготела й форме сегмента полусфероида,коэффициент лобового сопротивленияпрактически не меняется при различных режимах обтекания, кроме того,поток открывается только с...

Номер патента: 1026015

Опубликовано: 30.06.1983

Автор: Сафин

МПК: G01F 1/66

Метки: расходомер, ультразвуковой

...следующимобразом.Прн работе расходомера, например,в режиме излучения по потоку импульсы генератора 17 через переключатель19 подаются на вход формирователя 12возбуждающих импульсов, где формируются импульсы определенной формыи амплитуды.Импульсы возбуждения через переключатель 10 подаются на один из акустических каналов, например на пьезопреобразователь 2, Ультразвуковыеимпульсы, проходя через измеряемуюсреду, принимаются пьезопреобразователем 6.Высокочастотные сигналычерез переключатель 11 подаютсяна вход усилителя 13, усиленныйсигнал через переключатель 14 - навход формирователя 12 для его повторного запуска.Таким образом, цикл повторяется,но во втором цикле выход переключателя 10 и вход переключателя 11 подключаются к...

Номер патента: 1027521

Опубликовано: 07.07.1983

Авторы: Романов, Шабалина

МПК: G01F 1/28

Метки: расходомер

...перемещается по струн-,ной опоре, величина этого перемещения служит мерой расхода 1 .Однако известное устройство необеспечивает достаточную точностьизмерения в результате того, что неполностью учитывается распределениескоростей по сечению измерительногоканала, поскольку витки пружины не.перекрывают все его сечение.Цель изобретения - повышение точности измерения путем учета распределения скоростей по сечению измерительного канала,Укаэанная цель достигается тем,что в расходомере, содержащем чувствительный элемент в виде спиральнойпружины, один конец которой жесткозакреплен в трубопроводе, стабилизирующее устройство, установленноена пружине, узел съема сигнала, дающий информацию о деформации пружины,пружина выполнена пустотелой и конус ной,...

Номер патента: 1027522

Опубликовано: 07.07.1983

Авторы: Гуревич, Кирштейн, Тимофеев

МПК: G01F 1/58

Метки: магнитная, расходомера, электромагнитного

...О-об Оразного магнитопроводящего ярма 1и намотанной на него катушки 2 возбуждения, Магнитная система снабжена дугообразными полюсными наконечниками 3 и дугообразными магнитнымиэкранами 4 в виде секторов того жерадиуса, что и полюсные наконечники 3, причем магнитные экраны 4 расположены между полюсными наконечниками. Угловой размер полюсных наконечниковс=25-40, а угловой зазор 6 Онемагнитного зазора между полюсными наконечниками и экранами Ь 5-10Длина магнитных экранов 4 вдоль оситрубопровода равна длине полюсныхнаконечников 3 и составляет 0,8-1,2 65 диаметра трубопровода О. Магнитнаясистема может иметь также ярмо С- образной формы. Катушка 2 возбуждения, питаемая током, возбуждает маг-.нитное поле.Длина магнитной системы и угловыеразмеры...

Номер патента: 1027523

Опубликовано: 07.07.1983

Авторы: Карпов, Пинчук, Самохин, Хованский

МПК: G01F 11/00

Метки: дозатор, жидкости

...к схеме унравления, а выход второго ключа соединен через первый вход схемы ИЛИ с линейным газоразрядным индикатором,бб выход пульта управления соединен через второй вход перного ключа с ивдикатором и через источник напряжения - с вторым входом схемы ИЛИ и вто рым входом второго ключа. 65 На чертеже представлена схема доэатора.Внутри мерного сосуда 1 расположенпоплавок 2, выполненный в ниде круглого конуса, у которого угол междуобразующей и основанием равен 45 , набоковой поверхностиконуса установленоотражательное зеркало 3 в виде узкойполосы, Канал 4 подачи жидкости подключен через электромагнитный клапан5 к штуцеру б, расположенному н днищемерного сосуда. 1 фотоприемник 7,расположенный над верхним торцоммерного сосуда 1, подключен к...
