G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Номер патента: 359864

Опубликовано: 01.01.1972

Авторы: Иностранна, Иностранцы, Робер, Хофман

МПК: A61M 1/02, G01F 13/00

Метки: 359864

...сквозь якорь электромагнита б. Пи- ЗО петка б и электромагнит б находятся внутри поплавка 7. Трубка 4 заканчивается трубкой В, под которой рааположен сосуд 9. На пути трубки помещен измеритель 10 уровня, Электронное реле 11 передает ток к электромагниту б. Выделенную жидкость 12 заливают в емкость и устанавливают в ней поплавок 7 и крышку 2. Затем устанавливаютсосуд 9,предназначенныйдля приема пробы. Патрубок 3 связан с источником газа, в котором давление превышает атмосферное давление на величину, равную весу столба жидкости. Высота последнего равна расстоянию между поверхностью жидкости и самой высокой точкой трубки 4. Пипетка б для отбора проб находится в самом нижнем положении, т, е. погружена в жидкость 12.Когда открывают кран...

Номер патента: 359865

Опубликовано: 01.01.1972

Авторы: Иностранец, Институт, Польска

МПК: G01F 23/22

Метки: жидких, металлов, уровнемер

...уровнемера; на фиг, 2 - взаимное положение обмоток индукционного датчика; на фиг. 3 - уровнемер, установленный в резервуаре с жидким металлом.Индукционный датчик уровнемера содержит четыре обмотки: 1, 2, 3 и 4, намотанные на опорной трубке 5 со щелью вдоль всей длины обмотки с межуслойным сердечником б и с расположенным внутри центральным сердечником 7. Сердечники б и 7 выполнены из ферромагнитного материала. Обмотки отличаются полной электромагнитной связью и имеют выводы 8, Датчик расположен в чулке, выполненном в виде трубы 9, и установлен в ом металле 10, заполняющем резе Уровнемер работает следующим образом,Жидкий металл как замкнутый виток транс форматора воздействует на результирующиймагнитный поток всех обмоток. При повышении...

Номер патента: 359866

Опубликовано: 01.01.1972

Авторы: Иностранец, Иностранна

МПК: G01F 23/22

Метки: жидкости, индикатор, уровня

...свободном положении тормозной педали; сопротивления 4, плавкого проводника 5 и нормально замкну того ключа б, а вторая цепь состоит из сопротивления 7 и сигнального устройства (лампочки) 8. Диод 9 связывает между собой две параллельные цепи, при этом анод диода 9 подключен к общей точке между сопротивле- О нием 4 и плавким проводником 5, а катоддиода 9 подключен к общей точке между сопротивлением 7 и сигнальной лампочкой 8.Когда ключ 2 зажигания замкнут, то электрический ток проходит через сопротивление 5 7 и далее - на землю через сигнальную лампочку 8 и последовательно соединенные диод 9, проводник 5 и ключ б.Сопротивление 7 выбирается настолькобольшйм, чтобы ток, протекающий через лам- О почку 8, был недостаточен для ее...

Номер патента: 360324

Опубликовано: 01.01.1972

Авторы: Бур, Иль, Кутуков, Любутин, Оисеев, Ходаковский, Хохлов

МПК: C03B 37/07, G01F 23/56

Метки: 360324

...процесса выработки измеряют скорость отклонения уровня стекломассы от номинального при постоянной скорости поступления стекла.Изооретение иллюстрируется чертежом, Стеклянные волокна 1 вытягиваются пз фильер стеклоплавильного сосуда 2, соединяются в нить в замасливающем нитесборнпке 8 и идут к наматывающему аппарату 4.Поступление в сосуд постоянного количества стекла в единицу времени обеспечивается дозатором стекла б и реле времени б. За. датчиком 7, изменяющим настройку реле вр мени, устанавливают такое подаваемое в сосуд количество стекла, которое соответствует требуемому метрическому номеру вырабатываемой стеклонити.Измеряют уровень стекломассы в сосуде,например, уровнемером с поплавковым датчи ком 8. Скорость изменения...

Номер патента: 360550

Опубликовано: 01.01.1972

Авторы: Научно, Уральский

МПК: G01F 1/64

Метки: расхода, сыпучих

...измервния расхода сьппучих материалов, оснсванные на измерении;величинны стаиичеаково заряда часгиц этого материала при дввжении последнего по пылепроводу, не позволяют получить достаточную точность измврения расхода трибоэлектрического вещества.По предла,гаемому спэсобу для повьипения точности измерения расхода трибоэлектри. чеакого сьппуивго,материала предварительио пропуокают сыпучий материал через электгроотатичесяое лоле, созданное, например, положителыньпм зарядом.На чертеже представлено учстройство реализующее предлагаемый,способ.Способ измерения расхода в потоке осуществляется следующим образом. денни частиц угольнаи пыли череэлектростатического поля 2, создапример, положительным зарядОм, прааноименных заряженных частиц 3...

Номер патента: 360551

Опубликовано: 01.01.1972

Авторы: Андрианов, Гренадер, Плотников, Стол

МПК: G01F 1/36, G01P 5/14

Метки: ат, газообразных, жидких, массового, нвчеса1, оесоюзная11, расхода, средi, ш-1т

...пропорционального Этот же поток, проходяи потока, приводит кдатчика сигнала Ут-,емному расходу Ят, т. рос ход оъ а вход де.тся друг на нием. сигналысоответстоступая и Ут делс соотнош ителя друга ви,С Я 24 р КД р = КД. К, ЯК 4 Изобретен технике, в час ния расхода массы.В извести массового ра чивая работа нометра на с тока,В предлаг узел снабжен о ин вхо к коэффициенты пропорциональности, Ям - массовый расход жидкости или газа;актор А. Бер ехред Т. Усков Изд,1808 Тираж 406 Подписное делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб д. 4/5 каз 679/22751 ИИПИ Комитета Тип, Харьк, фил. пред. Патент а - выходной сигнал (или показания) делителя.Таким образом, выходной сигнал (или показания) устройства деления...

Номер патента: 360552

Опубликовано: 01.01.1972

Автор: Вотлохин

МПК: G01F 1/10

Метки: датчик, расходомера, тахометрического

...датчика тахометрического типа для измерения малых расходов сыпучих веществ,Устройство содержит лопасти 1 крыльчат- зО ки, основание 2 крыльчатки, трубчатую опору 3 крыльчатки, игольчатый наконечник 4 опоры, продувные каналы 5, вертикальный материалопровод 6, кронштейн 7, заслонку 8, пневматическое реле 9, пневматическое сопротивление 10.Ось трубчатой опоры 8 с игольчатым наконечником 4 устанавливают строго вертикально внутри вертикального материалопровода 6 при помощи кронштейна 7.На игольчатом наконечнике свободно подвешена крыльчатка, основание 2 которой выполнено в виде глубокого стакана, При этом крыльчатка может вращаться, вокруг своей оси и покачиваться относительно точки подве. са (точки опоры). Точка подвеса защищена от...

Номер патента: 360553

Опубликовано: 01.01.1972

МПК: G01F 1/10

Метки: газа, датчик, жидкости, расходомера

...зазоого магопровод торами. редмет изобретени 15 Датчик расходо содержащий крыль нее постоянным ма образователь с магИзобретение относится к приборостроению, а именно к области измерения расходов.Известные датчики расходомера жидкости или газа турбинного типа, имеющие магнитопровод индукционного преобразователя, выполненный в виде двух полуторов, набранных из листов пермаллоя с ыагнитной цепью, симметричной по всей длине относительно магнита крыльчатки, обладают малой амплитудой выходного электрического сигнала и низкой чувствительностью.Для повышения амплитуды выходного сигнала и чувствительности предлагаемого дат. чика индукционный преобразователь снабжен дополнительным магнитопроводом, охватывающим полуторы, на котором...

Номер патента: 360554

Опубликовано: 01.01.1972

МПК: G01F 1/12

Метки: датчик, расхода, турбинный

...или Газа, применяемых для промы" вок и продувок магистралей между отдельны ми циклами рабочего процесса.При этом скорость вращения крыльчаткп может значительно превысить допустимое значение, что приводит к быстрому изменению коэффициента трения в подшипниках и снижению ресурса датчика.Цель изобретения - увеличени урса. датчика при длительных рабочих ссах, не требующих непрерывного измере также при технологических продувках.30 Для этого в предлагаемом устроистве винтовой струенаправляющий аппарат установлен на подшипниках и снабжен стопорным устройством. На чертеже представлена конструкцияпредлагаемого датчика расхода.В корпусе 1 на опорах 2 неподвижнореплена ось 3. На оси в подшипниках усталены струенаправляющий аппарат 4...

Номер патента: 360555

Опубликовано: 01.01.1972

Авторы: Жидонис, Паулаускас

МПК: G01F 11/34

Метки: дозирования

...толкателем 9, постоянно прижатым пружиной к неподвижному копиру 10.Копир 10 закреплен на стержне 11, который прп помощи, винта 12 может совершать возвратно-поступательное движение для регулирования объема мерного стакана 3. Для обеспечеиия выхода днищапоршня 4, находящегося в нижненем крайнем:положении, из ста.5 кана 3 имеется кулачок 13, задерживающийдвижущийся рычаг 14, который в стакан 3 возвращает пружина 16, а удар гасит пневмоцилиндр 16.Под бункером 1 расположена распределч тельная камера 17.Вал 18 через шестерню 19 связан с приводным механизмом; втулка 20 жестко связана с верхней неподвижной плитой, несущей бункер 1 с распределительной камерой 17.15 Работает устройство следующим образом,При подходе мерного стакана 3 под...

Номер патента: 360556

Опубликовано: 01.01.1972

Авторы: Бирюк, Пацкан, Черник, Щелинский

МПК: G01F 23/76

Метки: бибпио, поплавок, уровнемера1

...запоплавок гернческой горелсборки поплавокзакрепляют на нем асаживают нагайкой 5. Предмет изобретения Изобретение относится к области обогащ.- ния углей и может быть применено, например, в качестве датчика в регуляторах уровня пульпы дисковых вакуум-фильтров.Известные поплавки для уровпемера, содержащие корпус из износостойкого пластика и шток, не обладают достаточной надежностью.Предлагаемый поплавок для упрощения конструкции и повышения надежности выполнен в виде двух концептрично расположенных труб различного диаметра, фиксированных торцовыми заглушками, закрепленными на штоке, а полость между трубами заполнена песмачиваемым материалом с малым удельным весом.На чертеже дана схема предлагаемого поплавка для уровнемера.Устройство...

Номер патента: 360557

Опубликовано: 01.01.1972

Авторы: Ивановский, Мартынов

МПК: G01F 23/16

Метки: гидростатический, датчик, уровня

...чертеке представлена схема предлагаемого датчика.Устройство содержит подвижную мембрану l, снабженную упором 2 для воздействия на заглуц;ку 3 сильфона 4, коцсольно закрепленного ца стенке корпуса 5. Внутри сильфона васположецо коммутационное устройство б, г 1 а корпусе размещены патрубок 7 приема входного сигнала - гидростатического давления и патрубок 8, связанный с наджидкостцьм пространством для компенсации давле. пия,Датчик работ Мембрана 1ского давления на заглушку 3 с 5 перечного изгибмутаццоцное уст систему управле м обр м гидр упором резул абатыв ыдает следующ действие ибается и фона 4. В льфона ср ствоби в и контрол зом.статиче давит тате поает комигнал в л й я прогиб мембронцое устройтц сцльфона,жение. При руумом...

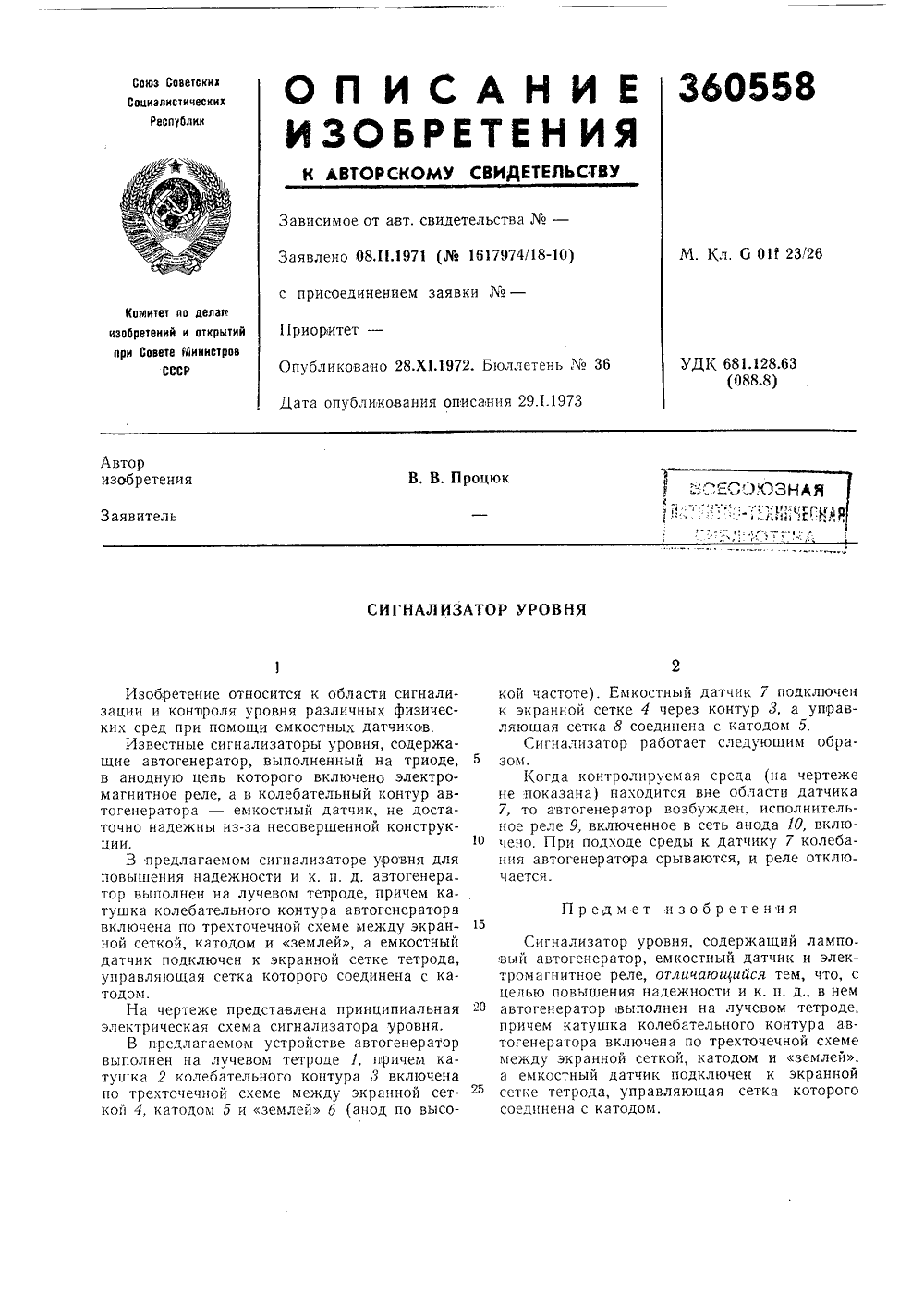

Номер патента: 360558

Опубликовано: 01.01.1972

Автор: Процюк

МПК: G01F 23/26

Метки: сигнализатор, уровня

...уровня дляповышения надежности и к. п. д, автогенератор выполнен на лучевом тетроде, причем катушка колебательного контура автогенераторавключена по трехточечной схеме между экранной сеткой, катодом и землей, а емкостныйдатчик подключен к экранной сетке тетрода,управляощая сетка которого соединена с катодом,На чертеже представлена принципиальная 20электрическая схема сигнализатора уровня.В предлагаемом устройстве автогенераторвыполнен на лучевом тетроде 1, причем катушка 2 колебательного контура т включенапо трехточечной схеме между экранной сеткой 4, катодом 5 и землей 6 (анод по высокой частоте). Емкостный датчик 7 к экранной сетке 4 через контур т ляющая сетка 8 соединена с катодСигнализатор работает следую зом.Когда контролируемая...

Номер патента: 384011

Опубликовано: 01.01.1973

Авторы: Авторы, Гуревич, Звонков, Кирштейн, Решилов, Якушонок

МПК: G01F 1/56

Метки: выравнивания, двухканального, коэффициентов, преобразования, расходомера

...фиг. 2 - то же, в режиме выравнивания коэффициентов; на фиг. 3 - а - е показаны напряжения (а - напряжение, повторя ющее форму сигнала расхода, б - напряжение на выходе усилителя канала с постоянным магнитным полем; в - напряжение на выходе фазового детектора, г - то же напряжение, после прохождения цепи с частотной 30 характеристикой совпадения с частотной характеристикой канала с постоянным магнитным полем; д - разность напряжений, показанных на фиг. 3, б и г, при равенстве коэффициентов; е - отфильтрованная от высокочастотных составляющих разность этих напряжений, при разных коэффициентах,преобразования каналов).Двухканальный расходомер содержит трубопровод 1 с электродами 2 и 3 соответственно преобразователей с постоянным и...

Номер патента: 384012

Опубликовано: 01.01.1973

Автор: Балицкий

МПК: G01F 1/00, G01F 5/00

Метки: расходомера

...6 оси 4 против часовой стрелки поворачивают все лепестки 9 заслонки 8 одновременно вокруг своих осей 13 вращения по направлению к центру, и концы 12 описывают траекторию, показанную пунктиром. Зоны взаимного наложения лепестков увеличиваются, толщина заслонки 8 возрастает, и наклон ее лепестков возрастает.Дальнейший поворот оси 4 против часовой стрелки приводит к тому, что лепестки 9 занимают крайнюю свернутую позицию, и для воздушного потока открываются все капиллярные каналы пакета 2. Это означает, что преобразователь, приобретя наименьшую чувствительность, способен измерять самые интенсивные воздушные потоки рассчитанного диапазона изменения расходов.Последний угловой зуб зацепления головок 10 с осью 4 выполнен так, что дальнейший...

Номер патента: 384013

Опубликовано: 01.01.1973

МПК: G01F 11/04, G01N 30/18

Метки: газа, дозирования, жидкости, проб, шприц

...нахождения в ней иглы при наборе пробы или ввода ее в хроматограф.На фиг. 1 изображен предлагаемый шприц,в разрезе: на фиг. 2 показан шприц на различ ных стадиях его работы: а - в момент набора пробы, б - после набора пробы, в - при вводе пробы в хроматограф.Шприц состоит из корпуса 1, внутри которого перемещается поршень 2 со штоком. Кор пус в,нижней своей части имеет выточку, кудазакладывают эластичную заглушку 3, закрывающую в корпусе отверстие 4. Заглушка плотно поджимается неподвижной насадкой 5, которую крепят к корпусу, например, с по мощью резьбового соединения, Поверх насадки 5 устанавливают дополнительную насадку б с закрепленной на ней иглой 7, Насадка б и игла 7 свободно передвигаются по неподвижной,насадке 5, первая по...

Номер патента: 384014

Опубликовано: 01.01.1973

Авторы: Вител, Писманик, Проектно, Шелевой

МПК: G01F 11/24

Метки: дозатор, сыпучих

...взаестко закре Дозатор для сыпучщий из расположенногося на горпзонтальндиально расположеннющийся тем, что, с црукции дозатора, кампосредством плоскихющих с кулачком, жкорпусе,Зависимое от авт. свидетельстваЗаявлено 05.Ч 11.1971 (ЛЪ 1680917/18-10)с присоединением заявкиПриоритетОпубликовано 23.Ч,1973. БюллетеньДата опубликования описания 2 Ч 111.1973 Изобретение относится к области дозирования сыпучих материалов.Известные дозаторы для сыпучих материалов, состоящие из расположенного в корпусевращающегося на горизонтальной оси барабана с радиально расположенными камерами,имеют сложную конструкцию,Цель изобретения - упрощение конструк.ции дозатора,Это доститается тем, что камеры закреплены на оси посредством плоских пружин,...

Номер патента: 384015

Опубликовано: 01.01.1973

МПК: G01F 15/04

Метки: газа, дозирования

...давления, которая в свою очередь связана трубопроводом 9 с нижней емкостью, На трубопроводе 9 установлены вентиль 10 и манометр 11. Емкости 1 и 4 соединены трубопроводом 12, на котором установлен регулирующий вентиль 13. Верхняя емкость 4 сообщена с атмосферой трубопроводом 14, снабженным вентилем 15 сброса.Для подготовки к работе сначала продувают нижнюю емкость дозируемым газом из баллона при открытых вентилях 3, 13 и 15 и закрытых вентилях 7 и 10, при этом жидкость из нижней емкости перемещается в верхнюю емкость. После этого закрывают вентиль 15 и заполняют нижнюю емкость дозируемым газом по манометру 11 до необходимого давления (не выше, чем давление в системе). После этого закрывают вентили 3, 13 и открывают вентиль 10. В...

Номер патента: 384016

Опубликовано: 01.01.1973

МПК: G01F 15/04

Метки: автоматическим, газа, давления, дифманометр-расходомер, температуры, учетом

...=(А - Т) 1:Р (3)в+тДифманометр - расходомер автоматически решает уравнение (3) следующим образомДатчик перепада давления преобразует приложенный к нему перепад давления АР, возникающий на сужающем устройстве при прохождении через него газа, в переменное напряжение Иьр, пропорциональное перепаду давления- Ьр - КЬРф (4) где Кьр - коэффициент преобразования датчика перепада.Выходное напряжение Удифференциально-трансформаторного преобразователя компенсатора 4 связано с перемещением указателя расхода сс соотношениемЦ= 1. аа (5) где К, - коэффициент преобразования компепсатора.Выходное напряжение электрического моста, образованного резисторами 6 и 7 и термометрами сопротивления 8 и 9 и подключенного одной диагональю к...

Номер патента: 384017

Опубликовано: 01.01.1973

МПК: G01F 23/16

Метки: 384017

...к 0111 гу коллетора 3 полсоелииеи кран 6, который при работе системызакрыт.Высота коллектора 3 выбирается такой, чтобы Лавлеие заполяющего его столба воды20 было существено оольшс, чем ечувствитсльность лифреле 1. Например, еспи эта исчувствительиость равна 0,03 ат, то высота (расстояние по вертикали от горловины Ло ижнегкд;Ия) коллектора лдлж;а ОьТь 60 - 100 с,1,25 Форма труды 4 выбирается так, чтобы в сеисхолящую ветвь и при какими; обстоятельствах е моля попасть вола из контролируемой полости.Устройство работает слелующим образом.30 При отсутствии волы в контролируемой поЗ 84017 Предмет изобретения Составитель А. Белостоцкий дактор Л. Мазуронок Техред Л. Грачева Корректор В. Жолудева755Сове5 каз 2126/12 Изд.1554 ТираНИИПИ Комитета по...

Номер патента: 384018

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01F 23/26

Метки: емкостный, уровнемер

...конструкцию (одним из электродов является металлическая труба, а друпп 1 - металлический стержень, укрепленный вдоль ее оси) ц 15 различаются лишь длиной. Внутреннее пространство датчиков должно легко заполняться соответствующими средами 1, 11 и 111.Рабочий и компенсационный датчики включены в плечи моста, питаемого от гецерато ра 9, между трансформатором 10 напряженияи компаратором 11 тока, Отличительной особенностью такого подключения является необходимость создания общих точек для датчиков 3 и 4, а также для датчиков 6 и 6. При 25 ином включении датчиков рассматриваемаясхема неработоспособна,Выходная обмотка компаратора 11 соединена с входом детектора 12 равновесия, выходы которого подключены к входам уравнове шивающих...

Номер патента: 384022

Опубликовано: 01.01.1973

Автор: Вител

МПК: G01F 11/02, G01J 1/04

Метки: дозирующее, жидкость

...гидростатическое;Явление, которос преодолевает капилляр;)ыс силы и поверхостное нят 51 же;)ие меписка В кончике капилляра. РКидкость, удерживаемая в;аале этими силами в гидростатической труб ке, тотчас начинает вытекать по каплям. При поднятии конуса в прежнее положение и снижении уровня жидкости ниже метки б истечение капель мгновенно прекращается. С повышением уровня рабочего раствора в стакане 2 от положения а до в оттянутый конец гидростатический трубки 4 оказывается погруженным в этот раствор. При таком положении силы поверхностного натяжения жидкости нижнеГО конц 2 капилляра трубки 4, преп 5)тствовавшие пост плению рабочего раствора из сосуда 5 в стакан 2, устраняются и расходуемый на титрование из стакана 2...

Номер патента: 385027

Опубликовано: 01.01.1973

Авторы: Бар, Василевский, Вител, Газовой, Проектно

МПК: E21B 47/10, G01F 1/22

Метки: глубинный, дебитомер, ротаметрический

...электрически с блоком питания 13 и переключатеение относится к приборам для дебита нефтяных и газовых сквалем 14. Под блоком питания 13 расположеногидравлическое реле времени 15, которое через тяги 1 б связано с пакером 17, расположенным в средней части корпуса 1, между3 входными а и выходными б окнами дебитомера. Внутри измерительного контура 3расположен поплавок 18 со штоком 19, снабженный в нижней части мапштным контактом 20 переключателя 14. Прибор опускает 10 ся в скважину па проволоке 21,Дебитомер работает следующим образом,Пакер 17 раскрывается с помощью гидравлического реле времени 15. Жидкость поступает через окна а в канал 2, затем через15 прорсзи в трубе 10 попадает в измерительный конус 3, обтекает поплавок 18 и выходит...

Номер патента: 385174

Опубликовано: 01.01.1973

Авторы: Весов, Муртазин, Тарасов

МПК: G01F 1/20, G01F 1/56

Метки: гидродинамический, расходомер

...кольцевым магнитом 3, кольцевого магнита 4, укрепленного на упругих подвесках б с тензометрическим датчиком 6, и кожухов 7.з Бесконтакт позволяет иск давлений кон тензометрическ 20 Ность измерени Многопозиц спечивает мног датчиком.ная магнитнаялючить влняниролируемой сого датчикая.ионное сопловоопредельность едача усилияратур и а ,работу ить точтемпееды н повыс е устройство обеизмерений одним Предмет изобр тен Устроиство предназначе расхода жидкостей и газов.Уже известны гидродин меры, содержащие соплово вижное тело, жестко связа ческим датчиком, соединен щмм прибором. Струя измеряемой среды, вытекающая из соплового устройства 1, отжимает подвижное тело 2 вертикально вниз и воздействует посредством магнита 3 с такой же силой на магнит 4...

Номер патента: 385175

Опубликовано: 01.01.1973

Автор: Галкин

МПК: G01F 23/02

Метки: маслоуказатель

...в виде колпачка, закрепля а;ружи на стенке емкости.Известное устройство требует освещенности либо дистанционной передачи показаний механическим или электрическим способом,С целью определения уровня масла наоц 1 упь в труднодоступных для визуального наблюдения емкостях, камера, образованная эластичной мембраной с наружной поверхностью емкости, сообщается с ее внутренней полостью дроссельным отверстием.Устройство показано на чертеже.Мембрана 1 в виде колпачка с пояском крепится в расточке корпуса 2 через шайбу 3 стопорпым пружинным кольцом 4. В диске б, расположенном между мембраной и буртом корпуса, выполнено дроссельное отверстие 6. Если надо изменить диаметр отверстия, можно установить другой днск.Пря контроле нажимают пальцем...

Номер патента: 385176

Опубликовано: 01.01.1973

МПК: G01F 23/284

Метки: уровнемер

...5, представляющем собою длинную электрическую линию с распределенными параметрами, 5 подключенную к выходу генератора электрических колебаний 3, частотномодулнрованные колебания преобразуются в амплитудномодулированные. К выходу датчанка 5 подключен амплитудный детектор б, выделяющий им пульсную огибающую в виде импульсов напряжения. Полярность этих импульсов определяется соотношением текущего значения частоты генератора электрических колебаний и резонансной частоты датчика уровня. Между 15 выходом детектора и входом частотного модулятора 4 включен дискриминатор 7, формирующий сигнал управления этим модулятором. Сигнал управления представляет собои дискретно изменяющееся по величине постоян ное напряжение,направление изменения...

Номер патента: 386253

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01F 1/68

Метки: расходомер, тепловой

...схемы служит реохорд 11, 15 включенный последовательно с первичнымиобмотками трансформаторов тока, Реохорд шунтирован резистором 12 и связан с реверсивным двигателем 13, на который подается усиленное усилителем 14 напряжение разба ланса.Показания дифференциального компенсатора б не зависят от температуры потока и окружающей среды, Шкала его отградуирована в единицах расхода.25 Устройство 7 для устранения влияния колебаний напряжений питания нагревателя на результат измерения состоит из трансформатора 15 тока и резистора 1 б. Первичная обмотка трансформатора 15 включена последо вательно с нагревателем 2 и подгоночнымЗ 86253 Составитель Т, ДьяченкоТехред А, Камышников Корректоры: Л. Корогод и М. Коробова Пенсоценк дакт Заказ...

Номер патента: 386254

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01F 1/06

Метки: открытых, потоков, расходомер, упорядоченным

...прикрепленным к поплавку стержнем с магнитами, полюса которых расположены перпендикулярно оси вращения последнего, а вторичный преобразователь, выполненный, например, в виде герконов, размещен вдоль стержня по спирали,На чертеже дана принципиальная схема описываемого расходомера, состоящего из ротора 1, выполненного в виде ребристого поплавка, жестко прикрепленного к поплавку стержня 2 с магнитами 3, образующих кодирующую линейку с одной кодовой дорожкой, расположенных по спирали вдоль кодирующей линейки герконов 4 и диодов 5, связывающих герконы с линией связи,Расходомер работает следующим образом. Ребристый поплавок с кодирующей линейкой может двигаться поступательно (в зависимости от изменения уровня) и вращательно (в зависимости...

Номер патента: 386256

Опубликовано: 01.01.1973

Авторы: Глухов, Сафонов, Тужиков, Шичалин

МПК: G01F 11/18

Метки: дозатор

...бр етен вмопри- обеспе- пневмонабжен ;чем на о лабием, что, ния, он и, пор. Изобретение относится к обласдля непрерывного дозированияразных материалов.Известные дозаторы, содержащие весы и пневмопривод, отличаются неравномерностью подачи дозируемого материала.В предлагаемом устройстве пневмопривод установлен на рычаге весов и снабжен демпфером с лопастным колесом, причем на валу лопастного колеса смонтировано лабиринтное уплотнение,Такое отличие позволяет обеспечить непрерывность дозирования.Кроме того, для повышения точиости дозирования предлагаемый дозатор снабжен дросселирующим золотником, поршень которого связан с весами.На чертеже изображен общий вид описываемого устройства, содержащего трубу 1, шнек 2, турбину 3, редуктор 4, диск...

Номер патента: 386257

Опубликовано: 01.01.1973

МПК: C21B 5/00, G01F 13/00

Метки: дозирования, питатель, порошкообразных

...виде шестерен 12 и 13. Вкладыши б расположены радиально в теде диска 4 и соединены с исполнительным механизмом 14 посредством, например, механической передачи, 15 включающей кулачок 15, конус 1 б со штангой17 (боковая поверхность конуса может быть выпуклой), подпятник 18, возвратную пружину 19, пластины 20, укрепленные с помощью шарнира 21 и соединенные со штоками 22, на 20 которых установлены возвратные пружины 23.Форма, кулачка. 15 выбирается произвольно для обеспечения нужной характеристики и режима работы питателя. Соединение пластин 20 со штоками 22 выполнено так, чтобы 25 обеспечить свободное перемещение штоковвдоль пластин при изменении угла наклона пластин. Перекос пластин при перемещении исключается за счет соответствующих...
