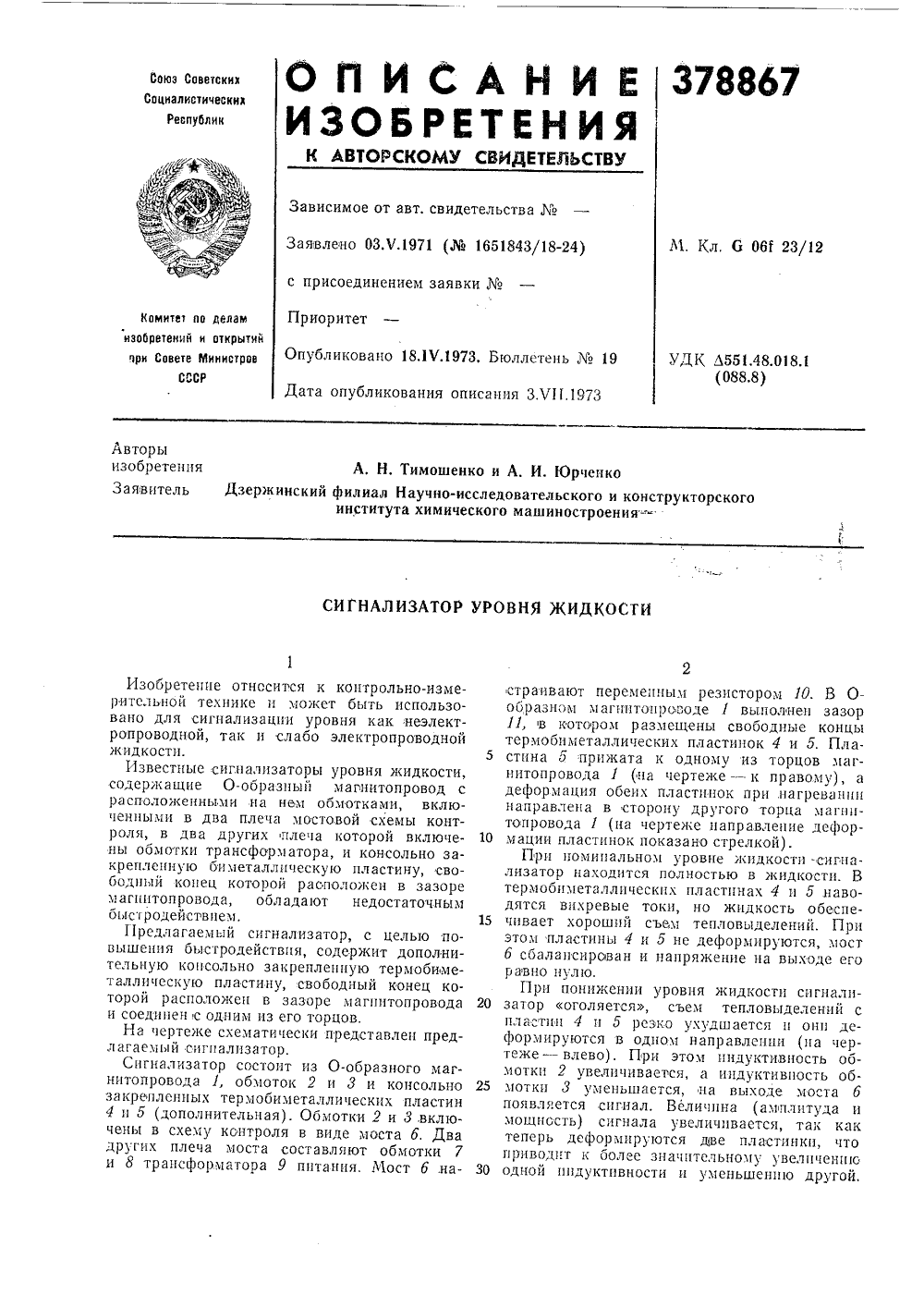

G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Номер патента: 378867

Опубликовано: 01.01.1973

МПК: G01F 23/26

Метки: жидкости, сигнализатор, уровня

...магнитопровода 1 (на чертеже - к правому), а деформация обеих пластинок при нагревании направлена в сторону другого торца магнитопровода 1 (на чертеже направление деформации пластинок показано стрелкой).При номинальном уровне жидкости -сипнализатор находится полностью в жидкости. В термобиметаллических пластинах 4 и 5 наводятся вихревые токи, но жидкость обеспечивает хороший съел тепловыделенпй. При этом пластины 4 и 5 не деформируются, мост 6 сбалансирован и напряжение на выходе его равно нулю,При понижении уровня жидкости сигнализатор оголяется, съем тепловыделений с пла"тин 4 и 5 резко ухудшается и они деформируются в одном направлении (на чертеже - влево). При этом индуктивность обмотки 2 увеличивается, а индуктивность обмотки 3...

Номер патента: 379830

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01F 1/32, G01F 1/66

Метки: вихревой, расходомер

...1Изобретение относится к области измерений расходов и количеств жидкостей и газов.Известные вихревые расходомеры состоят из завихряющего устройства, сообщающего потоку поступательно-вращательное движение, выходного сужающего патрубка, расширяющейся области, в которой вращающийся поток начинает совершать асимметричное движение относительно оси вращения, струевыпрямляющего аппарата, приемников, воспринимающих вихревые колебания потока, а также корпуса.Струевыпрямитель, способствующий стабилизации поступательно-вращательного движения потока, состоит из набора прямых лопастей. Такая конструкция струевыпрямителя создает большие необратимые потери напора, а также увеличивает нелинейность частотной характеристики прибора.С целью повышения...

Номер патента: 379831

Опубликовано: 01.01.1973

МПК: G01F 11/04

Метки: вязких, дозатор, жидкостей

...в траверсе 9 и приводятся в движение гидроцилиндром 3,Положение толкателей 8 вруется золотником 10 и путевлем 11. В опоре 2 установленыкоторые вставляют при расф12 с гильзами 13.Поворот цилиндра 5 с дозирующими поршнями б осуществляется механизмом 4, состоящим из гидроцилиндра 14 с рейкой и трех шестерен. Средняя шестерня 15 служит для передачи движения от рейки гидроцилиндра к двум шестерням 1 б и 17, поворачивающим через шлицевой валик 7 цилиндры дозатора на 180,Для фиксации крайних положений гидроцилиндра 14, а следовательно, и положения цилиндров 5 предусмотрены конечные выключатели 18 и 19. На передней стенке дозатора имеется труба 20 с двумя отводами, служащими для подвода дозируемого материала к дозатору. Сверху на дозаторе...

Номер патента: 379873

Опубликовано: 01.01.1973

Автор: Автор

МПК: G01F 17/00

Метки: выпеченного, образцов, объема, прибор, хлеба

...закрепленных на стойках 3; емкость для контролируемого образца, состоящую из пирамидального корпуса 4 и приставки 5, которая присоединяется к корпусу 4 замками 6 и фиксируется двумя штырями 7; емкость 8 для сыпучего наполнителя и прозрачный градуированный цилиндр-мерник 9. Между емкостью 8 и мерником 9 расположены поворотные заслонки 10, а между мерником 9 и емкостью для образца - шиберная заслонка 11. Приставка 5 взаимозаменяема с входящими в комплект прибора приставками 12 - 15, Все приставки снабжены пружинными держателями 16 для фиксации образца.Для фиксации рамы 1 относительно стоек 3 служит стопор 17. Стойки 3 имеют раздвижные ножки 18 с зажимами 19.Емкость 8 имеет выдвижную крышку 20, которая для удобства сброса излишков сыпучего...

Номер патента: 380189

Опубликовано: 01.01.1973

Авторы: Бахрах, Видинеев, Винокуров, Кабанов, Наджаров

МПК: G01F 23/28, G05D 9/12

Метки: автоматической, жидкости, заливки, криогенной, криостатах, поддержания, уровня

...23 подает сигналы об окончании форсированного режима 1, в реле времени 22 и блок 26 и одновременно стирает информацию об опрошенных криостатах, Время цикла 1 опять будет исчисляться минутами. БлокЦ26 подает сигнал 1 о начале нового режима, и коммутатор 15 .начинает медленный опрос криостатов 7, определяя опустевший.Как только коммутатор подключит опустевший криостат, система в таком же порядке начнет работать в режиме форсированного опроса и заливки, после чего режим опроса снова меняется на медленный, так как все криостаты полны и в ближайшее время необходимости в заливке криостатов не будет.При большом количестве криостатов введение автоматического форсированного режима дает значительный экономический эффект.В процессе эксплуатации...

Номер патента: 380948

Опубликовано: 01.01.1973

Авторы: Жодзишский, Кричевский, Легкой, Пивоварчук, Седиков

МПК: B07C 5/14, G01F 17/00

Метки: блок, измерительный

...датчиков, Углы отклонения рычагов определяются величиной возвышения диаметра чурака и его положением в вертикальной плоскости. Максимальное (для каждого чурака) отклонение рычага б прив . дит к максимальному перемещению зубчатой рейки 9, которая фиксируется в этом положении тормозом 18, при этом значения возвышения диаметра и коррекции вводятся в блок. Так как измерение возвышения диаметра и коррекции чурака производится в сечении, близком к его середине, то кулачковая пара 12 рассчитана таким образом, что измеренные значения сразу же уменьшаются на значения необходимых поправок, вызванных наличием коры и сбежистостп. Если при этом получается дробная или нечетная величина, то оиа переводится в ближайшую четную за счет...

Номер патента: 380955

Опубликовано: 01.01.1973

Автор: Гинзбург

МПК: G01F 1/64

Метки: диэлектрических, расходомер, сред

...с обкладками 4,5 создает электрическое поле, вектор которого направлен по оси У-ов.Напряжения частоты о с двухфазного генератора б подаются на двухфазный модулятор 7. Модулятор выдает напряжения на вертикальные конденсаторы (соединение показано кружками):(4) 30 где п=1,2,3токи У, и Усдвинуты по фазе во времени и в"7,пространстве на - , а в плоскостях, перпен 2 35 дикулярных оси канала, протекают в жидкости круговые токи поляризации.Изменяя частоту модуляции й так, чтобы выполнялось условие (3), определяют скорость среды в из следующего соотношения: 40 О - круговая частота модуляциинесущего поляиа= - ,где т - половина длины пространственной волны электрическогополя.Соответственно на горизонтальные пластины модулятор 7 выдает напряжение...

Номер патента: 380956

Опубликовано: 01.01.1973

Автор: Гинзбург

МПК: G01F 1/58, G01P 5/08

Метки: расхода, скорости, сред

...Х-ов;мгновенное значение электрического поля в направлении оси У-ов;амплитудное значение электрического поля;круговые частоты соответствующих электрических полей; половина длины пространственной волны электрическополя.Составитель И. Варнек Текред Г. Дворина Корректор Е. Сапунова Редактор Б. Федотов Заказ 2033,15 Изд.527 Тираж 755 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, )К, Раушская наб., д. 4,5 Типография, пр. Сапунова, 2 1= 1,за.,г - (г,+1)== 1, соз (о, +.-.в) 1+,"Угде 1, - ток поляризации в направленииоси Х-ов;1 - ток поляризации в направленииоси У-ов;1 о - амплитудное значение тока;Ло - начальная координата выбранногоэлементарного объема среды.При этом предполагается, что...

Номер патента: 380957

Опубликовано: 01.01.1973

Автор: Таратута

МПК: G01F 15/07

Метки: жидкости, счетчик

...орган счетчика выполнен в виде последовательно расположенных секций, каждая из которых состоит из статора, неподвижно закрепленного в корпусе измерительной камеры, и ротора, установленного на общем валу, причем количество секций варьируется в зависимости от величины расхода требуемого крутящего момента и допустимого перепада давлетка основана на явлении преабочем органе гидравлической жидкости в механическую на торов. Поток жидкости, пройляющий аппарат (лопатки 5) ет взаимодействовать с лопат- в результате чего на валу б, в опорах 7 и 8, возникает крукоторый передается механичеустройству 13 через промежу380957 Предмет изобретения Составитель А. Касимовактор В. Фельдман Техред Г. Дворина Корректор Е. Сапунова Заказ 2033,16 Изд.527...

Номер патента: 380958

Опубликовано: 01.01.1973

Авторы: Аппаратов, Вител, Елпатов, Захаров

МПК: G01F 17/00

Метки: объема, полых-тел

...образом. БЬЕМА ПОЛЬЦ:ц:д.,Калиброванные стальные шарики засыпаютв приемник 1, расположенный под углом к лици горизонта, При включении привода 2 начинает вращаться диск 3 с цесколькимц от 5 верстиамц.Калиброванные отверстия заполняются шаоиками и при остановке диска 3 над отверстием н подвижного диска 4 шарики высыпаются в коллектор 5, пде задерживаются1 о заслонкой б. Одновременно с вращением диска 3 происходит подача заготовки 7 в рабочееположение. После остановки заготовки 7 приводится в децствие улачковый механизм 8,спуская наконечник 9 до встречи с рсзервуа 15 ром заготовки 7. Благодаря зазору, с которымнаконечник 9 установлен ца кронштейне 10, иконической форме наконечника 9 происходитточное совмещение отверстий наконечника 9с...

Номер патента: 380959

Опубликовано: 01.01.1973

Автор: Баранов

МПК: G01F 17/00, G01F 23/04, G01F 25/00 ...

Метки: воеоокgt, зная

...опускают метршток с контактным датчиком, который последовательно соединен с источником питания и микроа мпер метром. Технический мерник заполняют водой до заданной отметки, и вводят сливной шланг мерника в приемную трубу резервуара, после чего открывают сливной кран мерника. По достижении водой в резервуаре уровня датчика ,замыкается цепь микроамперметра и стрелка последнего отклоняется, после чего перекрывают кран меринка и по водомерной трубке мерника определяют количество воды, залитой в резервуар. Это количество зависит от возможных деформаций и уклона резервуара и называется нулевым остатком,Метршмают наи закреплют сливнводу до зщего е.муметра. Поределяютводы, изрзалива. ток с контактным датчиком подни сл или другой заданный...

Номер патента: 380960

Опубликовано: 01.01.1973

Автор: Матевос

МПК: G01F 23/22

Метки: жидкости, уровня

...отли тем, что, с целью одновременного к регулирования уровня жидкости, он 2 О но исполнительным механизмом в ви репчатого насоса, связанного с серв через устройство регулирования ско вращения, причем сервомотор под,выходу устройства управления элек 25 дом.жидкости, элемента, стройство чпющееся онтроля и о снабжеде шестеомотором рости его ключен к тропривоИзвестные устройства для контроля уровня жидкости, содержащие два фотоэлектрических элемента, связанных с электроприводом, и устройство управления электроприводом, не дают возможности одновременно регулировать уровень жидкости.Предлагаемое устройспво отличается тем, что для одновременного контроля и регулирования уровня жидкости оно снабжено исполнительным механизмом в виде...

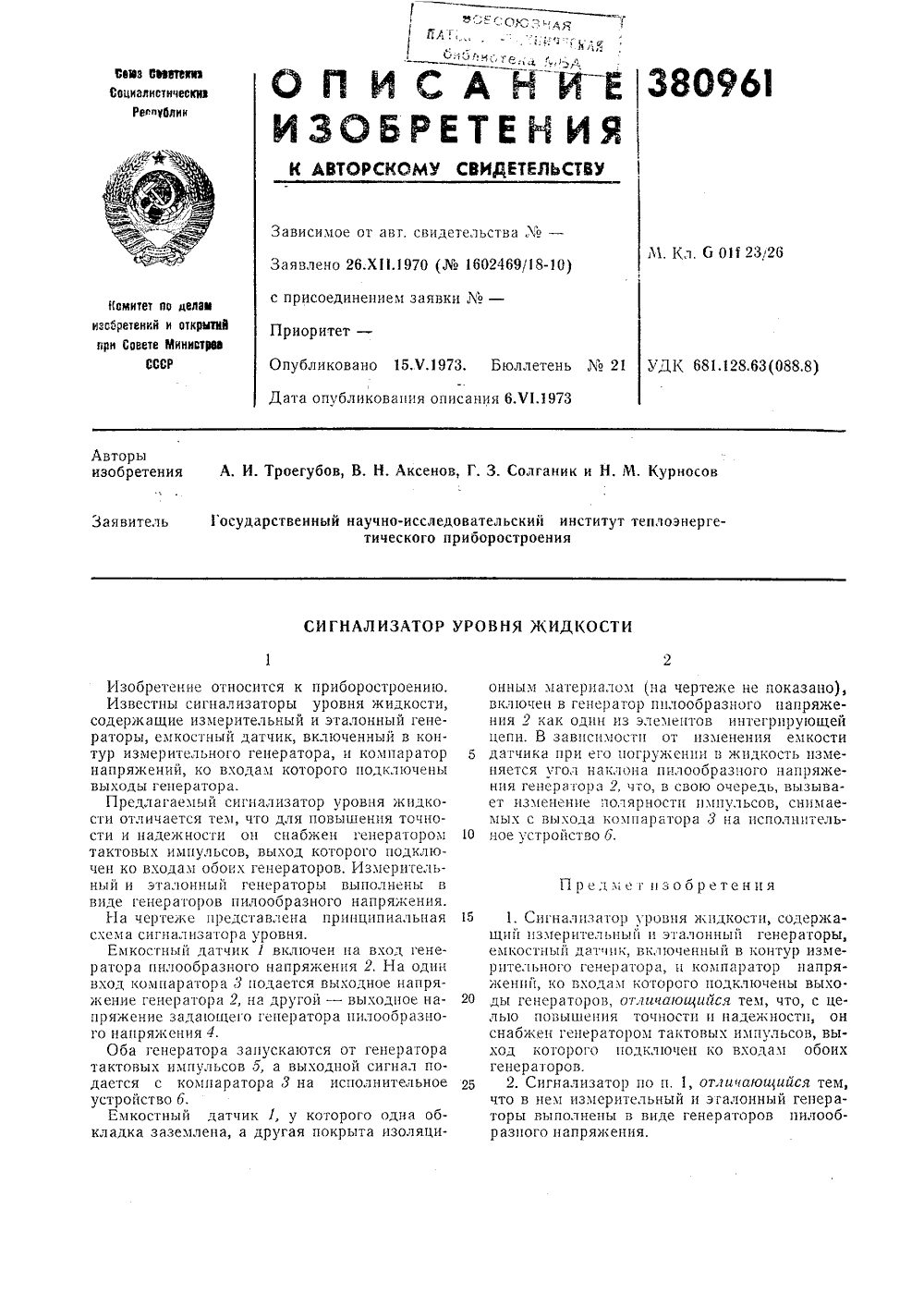

Номер патента: 380961

Опубликовано: 01.01.1973

МПК: G01F 23/26

Метки: жидкостиi2, сигнализатор, уровня

...он снабжен генератором 1 О тактовых импульсов, выход которого подключен ко входам обоих генераторов. Измерительный и эталонный генераторы выполнены в виде генераторов пилообразного напряжения.На чертеже представлена принципиальная 15 схема сигнализатора уровня.Емкостный датчик 1 включен на вход генератора пилообразного напряжения 2, На один вход компаратора 3 подается выходное напряжение генератора 2, на другой - выходное на пряжение задающего генератора пилообразного напряжения 4.Оба генератора запускаются от генератора тактовых импульсов 5, а выходной сигнал подается с комнаратора 3 на исполнительное 25 устройство 6.Емкостный датчик 1, у ккладка заземлена, а другая онным материалом (на чертене не включен в генератор пилообразного ния 2...

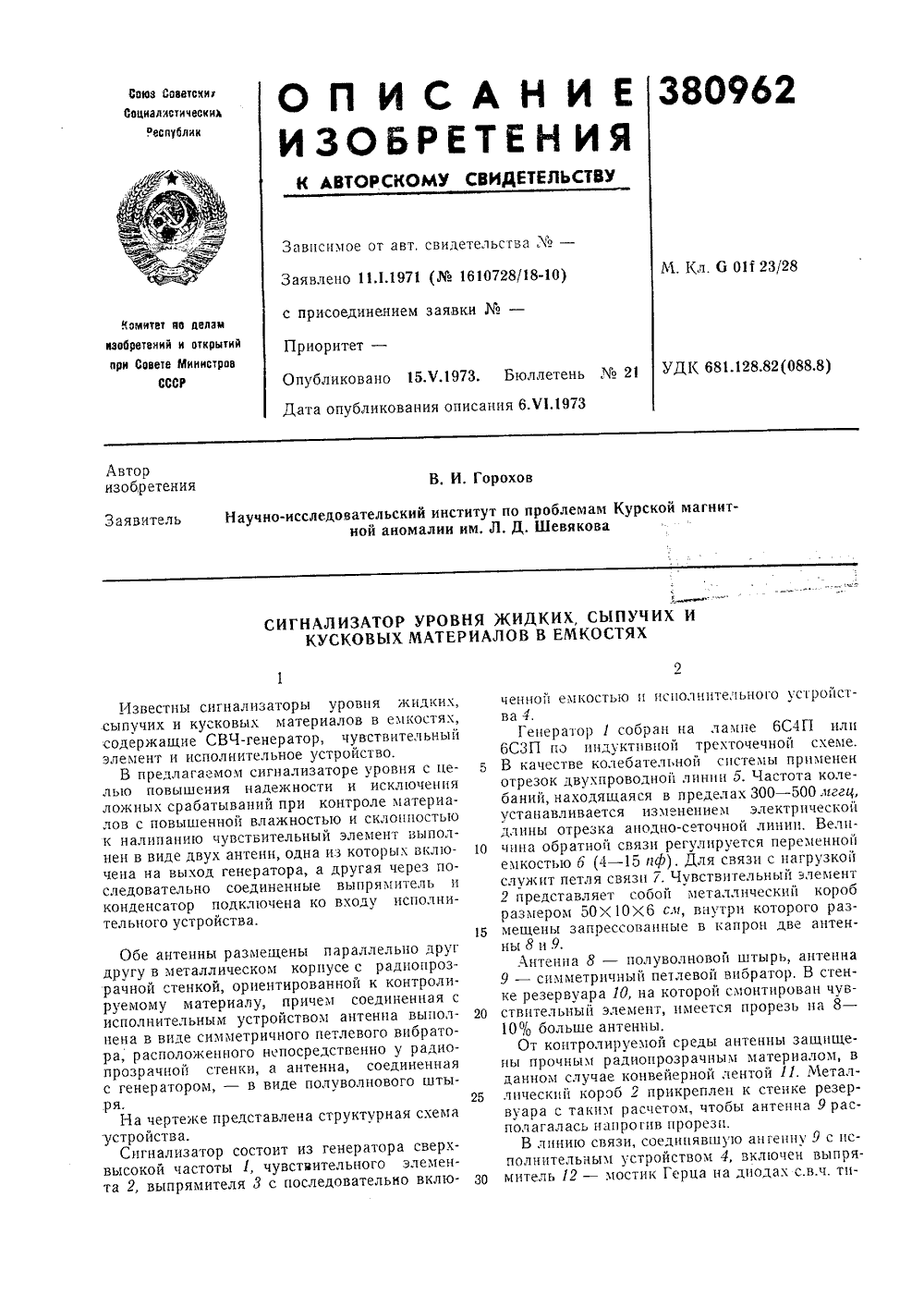

Номер патента: 380962

Опубликовано: 01.01.1973

Автор: Вител

МПК: G01F 23/284

Метки: емкостях, жидких, кусковых, сигнализатор, сыпучих, уровня

...антенны защищены прочным радиопрозрачным материалом, в данном случае конвейерной лентой 11. Металлический короб 2 прикреплен к стенке резервуара с таким расчетом, чтобы антенна 9 располагалась напрогцв прорези.В линию связи, соединявшую антенну 9 с исполнительным устройством 4, включен выпрямитель 12 - мостик Герца на диодах с.в,ч, тц380962- т - л 3655 З=, 1 аказ 466 Изд Ц 11 ИИПИ Ко п открьпийМосква К и зпа Д-б 04. Последовательно с выпрямителемвключен конденсатор 13 емкостью 2 - 5 мкф.Исполнительное устройство состоит из двухтранзисторных усилителей 14 и 16 и трипера16 с раздельными входами,При включении сигнализатора высокочастотная энергия от генератора 1 подводится покоаксиальному кабелю к антенне 8, наводитв антенне 9 элг.с....

Номер патента: 380963

Опубликовано: 01.01.1973

Автор: Левин

МПК: G01F 25/00

Метки: жидкостей, испытания, калибровки, уровиемеров

...по указателю 9 уровня перелива. К бакам цз емкости 10 через запорную арматуру 11 подводится сжатый нейтральный газ, например, аргон, давление которого ксппролц О руется манометром 12.Устройство работаег следующим образом.В исходном состоянии запорцые устройства б патрубков 4 закрыты. Рабочая жидкость (жидкий металл) находится в сливном баке 15 б. Открывается запорное устройство патрубка,соответствующего проверяемой точке, цапрпмер нулю калцбруемого уровцемера 2, и рабочая жидкость давлением нейтрального газа перемещается в мерный бак 1. Прц замыкаяи 20 контрольного сигцализатора 3 уровня баки сообщаются по газовым линиям, и жидкость самотеком сливается цз расшир ттельного бака до уровня, определяемого срезом открытого патрубка 4.25...

Номер патента: 380964

Опубликовано: 01.01.1973

Авторы: Конструкторское, Медицинской

МПК: G01F 25/00

Метки: газомерная, р1й, установкайсс, ••••••чи

...к 0,1 а 2 на протяжении Всего его рабочего хода способствует добавление к звеньевой цепи 4 металлической ленты 6, ук- репленнОЙ между ней 11 роликами 5, ЗвеньеВая цепь 4 дважды меняег направление движения под прямым углом в резулыатс огибания роликов 5. Но звеньевая цепь 4 не может изгибаться под прямым углом пли даже под некоторым тупым углом, одинаковым для любого мом.нта времени. Этому препятствует конечная длина ее звеньев и определенный диаметр роликов 5. В результате звеньевая цепь Опирается на ролики конечным числом очек, расположенным между углами ломаной ли нии, которую образует звеньевая цепь с ок. ружностью роликов. Возникающее в указанных точках трение не постоянно во времени вследствие того, что характер контактов...

Номер патента: 381896

Опубликовано: 01.01.1973

Авторы: Иванова, Корниенко, Троицкий, Цофин

МПК: G01F 1/56

Метки: газов, жидкостей, значения, массового, расхода, суммарного

...3, вентиль 4 п счетчик 5 образуют дискретный вычислитель 6 мгновенного расхода. Регистр памяти 7, генератор импульсов 8, ключ 9, вентили 10 и параллельный сумма тор 11, на выходе которого включен индикатор 12, образуют вычислитель 13 суммарного расхода. Сигналы, генерируемые магнитонндукцнон ными узлами датчика 1 (.Ч 11 У), поступаютв формирователь 2, в котором вырабатываются импульсы в моменты прохождения сигналов датчика через нуль (см. фиг. 2). По импульсу от МОУ формирователь 2 вырабаты вает импульс, длящийся до второго импульсаот МОУЗ, который включает вентиль 4. Через последний в счетчик 5 из генератора импульсов 3 поступает последовательность импульсов кварцованной калиброванной частоты/ттуд Т. ДьяченкоТекред А. БогдаиоИ....

Номер патента: 381897

Опубликовано: 01.01.1973

Автор: Джохадзе

МПК: G01F 1/28, G01F 1/56

...содержит 1.-образный патрубок 1, чувствительный поплавковый элеменп, выполненный в виде постоянного магнита 2 с прикрепленной к нему втулкой 3 с металлической пластиной 4, измерительный элемент б и компенсационный элемент, выполненный в виде постоянного магнита б с обмоткой подмагничивания, 5 Измерительный элемент 5 может быть выполнен либо в виде диффиренциального трансформатора с Ш-образным сердечником (фиг. 2), либо в виде катушки 7 с коротко- замкнутым витком 8 (фиг. 3).10 Вследствие взаимодействия одноименных полюсов постоянных магнитов б и 2 последний, а вместе с ним и втулка задерживаются ва некотором расстоянии от магнита б с обмоткой подотагничивания, зависящем от веса15 втулки с постоянным магнитом и напряженности полей...

Номер патента: 381898

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01F 1/64

Метки: расходомер, электромагнитный

...усиливается и компенсируется в каналах 4 и 5 и измеряется индикаторами 6 и 7 синфазпого и квадратурного напряжений соответственно,,381898 Фиг г Одновременно напряжение с одной из пар электродов 1 и 2 или 2 и 3 инвертируется инвертором 8, а затем геометрически суммируется с напряжением с пары 2 и 3 (или соответс;пенно с 1 и 3),Эта геометрическая сумма пе содержит сннфазной составляющей, а только квадратурную составляющую. В измерительной схеме эта э,д.с. усиливается, компенсируется н измеряется.Получить произведение выделенных синь фазного и квадратурного сигиалов можно либо с помощью потенциометрического множительного устройства 9, либо подав их на обмотки ваттметра реактивной мощности. Гтруктурная схема представлена на фиг. 4,Прн...

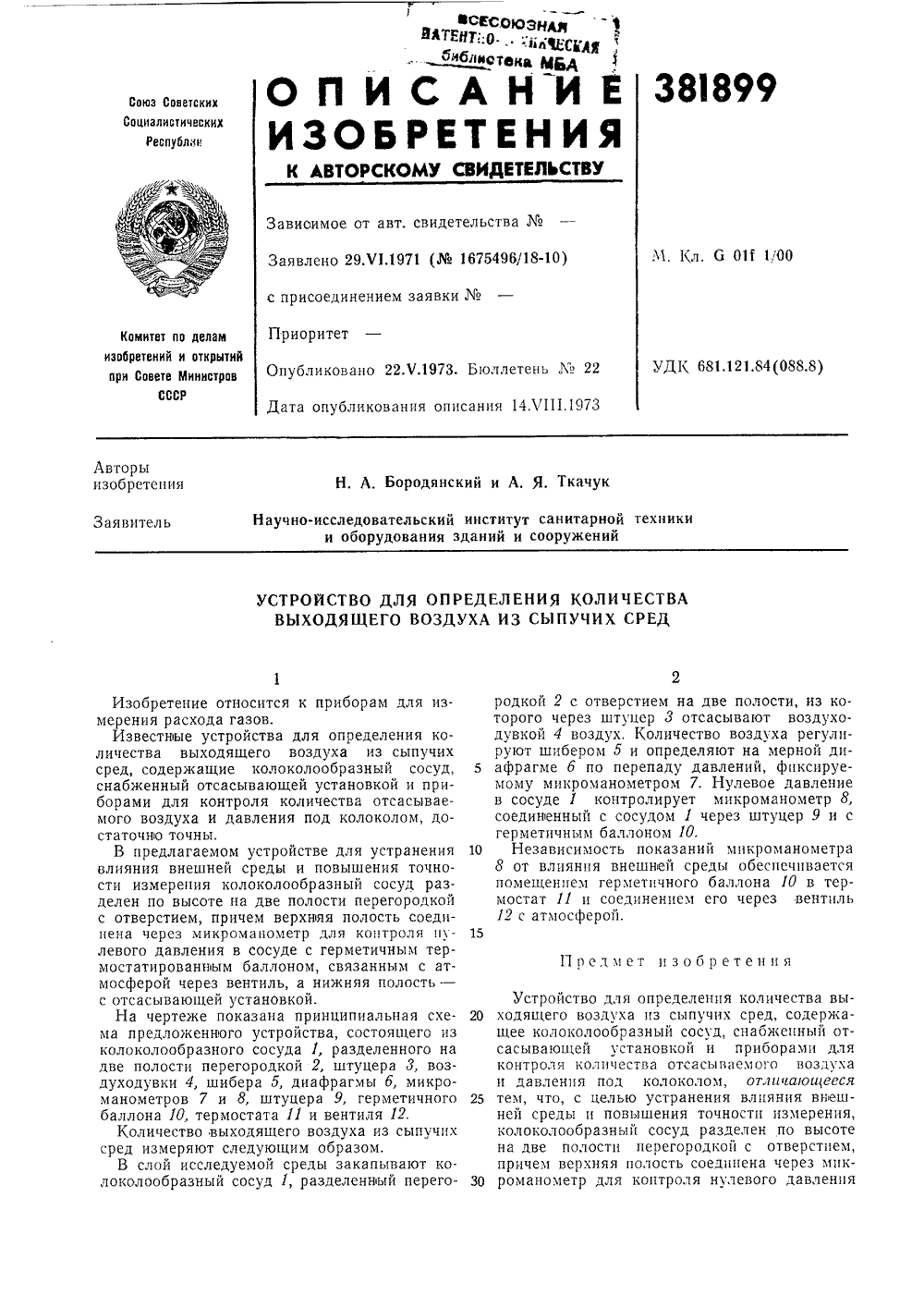

Номер патента: 381899

Опубликовано: 01.01.1973

Авторы: Вител, Ткачук

МПК: G01F 1/34

Метки: воздуха, выходящего, количества, сред, сыпучих

...ко коего Зависимое от авт. свидетельстваЗаявлено 29.Ч 1.1971 ( 1675496/18-10 Изобретение относится к приборам для измерения расхода газов.Известные устройства для определения количества выходящего воздуха из сыпучих сред, содержащие колоколообразный сосуд, 5 снабженный отсасывающей установкой и приборами для контроля количества отсасываемого воздуха и давления под колоколом, достаточно точны.В предлагаемом устройстве для устранения 1 влияния внешней среды и повышения точности измерения колоколообразный сосуд разделен по высоте на две полости перегородкой с отверстием, причем верхняя полость соединена через микроманометр для контроля ну левого давления в сосуде с герметичным термостатированным баллоном, связанным с атмосферой через...

Номер патента: 381900

Опубликовано: 01.01.1973

МПК: G01F 1/68

Метки: датчик, расходомера, теплового

...20 состояния в другое зависит от средней скорости потока или расхода. Это время может быть измерено, Ь качестве выходного сигнала-индикатора начала и окончания отсчета времени - могут быть использованы импуль сы, возникающие в момент замыкания и рдзмыкания якоря реле 3. Датчик епв расходомера, содержаий терморезистор, источник питания и изИзобретение относится к области при строения, а именно к области измерения р хода жидкости или газа.Известные датчики тепловых расходомеров, содержащие один терморезистор, включенный в схему моста, источник питания и измерительную схему, обладают небольшим быстродействием из-за необходимости цикла остывания термочувствительного элемента.Для повышения быстродействия и точности измерения расхода...

Номер патента: 381901

Опубликовано: 01.01.1973

Авторы: Азимов, Андрющенко, Гуревич

МПК: G01F 1/68

Метки: расходомер, тепловой

...трубке, на одном концрой, находящемся в потоке, размещентермочувствительный элемент, а нанаходящемся в тупиковой камере трубда - компенсационный термочувствиэлемент, при этом нагреватель снабжводам перемещения, связанным с укарасхода,На чертеже показан описываемый рмер, состоящий из трубопровода 1, ту Расходомер работает следующим образом.Нагреватель, подключенный к источникустабилизированного питания, обеспечивает 10 разогрев термоэлементов 4 и 5. При увеличении расхода температура термоэлемента 5 уменьшается ввиду увеличения количества тепла, уносимого потоком, Возникает разбаланс моста. Электронным усилителем 7 этот 15 разбаланс усиливается, и с помощью реверсивного двигателя 8, подключенного на его выходе, нагреватель...

Номер патента: 381902

Опубликовано: 01.01.1973

МПК: G01F 1/08

Метки: датчик, массового, расходомера, турбинного

...магнитные отметчики турбинок строго по оси прибора и добиваться, тем самым, минимального угла рассогласования. Однако при сборке чувствительных элементов в корпусе расходомера выполнить это требование сложно из-за недоступности к турбинкам расходомера. Сборка в корпусе не позволяет также определить значение имеющегося угла рассогласования. Корпус датчика в этом случае выполнен разъемным, состоящим из нескольких частей. Для упрош,ения сборки и регулировки чувствительных элементов предлагаемыи датчикснабжен цилиндром с окнами, установленнымВ корпусе датчика с Возможностью перемещения, внутри которого размещены струенаправляющие аппараты с упруго связанными турбипками. 15,роме ГО:О, ц, линд,. с ок юи может бьь сиаожен пл 2 с Г.П 12 ми,...

Номер патента: 381904

Опубликовано: 01.01.1973

Автор: Стариков

МПК: G01F 3/20

Метки: газосчетчик

...газо- счетчика, выполненного в виде единого прибора; на фиг. 2 - то же, в виде раздельных блоков.Газосчетчик состоит из корпуса 1 с двумя полостями, между которыми укреплена диафрагма 2. В полостях помещены датчики 3 и 4 крайних положений диафрагмы. Привод 5 переключателя газовых потоков перемещает клапаны б и 7 в газораспределительных камерах 8 и 9, с которыми соединены штуцеры 10 и П, Газосчетчик, выполненный с раздельным размещением узлов, имеет соедннительные трубки 12 и 13.5 Газ поступает через входной штуцер 10 вгазораспределительную камеру 8 и через гнездо клапана 7 - в полость между эластичной диафрагмой 2 и датчиком 4.Диафрагма 2 перемещается, вытесняя газ 10 через гнездо клапана б и газораспределительную камеру 9 в выходной...

Номер патента: 381905

Опубликовано: 01.01.1973

Авторы: Бакланов, Приходько, Телехов, Царицын, Шадрин

МПК: G01F 11/18

Метки: 381905

...повышения точности и расширения диапазона дозирования в предлагаемом доза- торе конусный выход установленного между вибраторами бункера представляет собой двойную воронку, внутренняя стенка которой имеет разрезы по образующей, а шариковый затвор снабжен очистителем, выполненным в виде охватывающей его многолепестковой корзины, и сменным грузом.На чертеже показан описываемый дозатор.В корпусе 1 установлены вибраторы 2 и бункер 3 с конусным выходом - двойной воронкой 4, внутренняя стенка которой имеег разрезы 5 по образующей. Шариковый затвор б установлен внутри воронки, охвачен очистителем, выполненным в виде многолепестковой корзины 7, и снабжен сменным грузом 8 Дозируемый материал засыпают в бункер 3,приводимый в колебательное...

Номер патента: 381906

Опубликовано: 01.01.1973

МПК: G01F 13/00

Метки: дозатора, работой

...8 и 9 и управляемыми от датчиков 10 и 11 уровня и расхода дросселями 12 и 13, реле 14 и генератор 15 тактовых импульсов. ЯС-цепочки снабжены разрядными клапанами 1 б, а реле соединены с задатчиками 17 их подпора.Осахариватель 2 снабжен регулятором уровня 18, установленным на линии 19 подачи в него продукта.Устройство работает следующим образом, Прямоугольный пневматический импульс поступает от генератора 15 на реле 14, которое откроется, как только давление импульса превысит давление подпора, установленное одним нз задатчиков 17. После этого РС-цепочки, охватывающие дроссель 13 н емкость 8, а также дроссель 12 и емкость 9 начинают заряжаться. Время зарядки емкостей 8 и 9 диктуется степенью прикрытия дросселей 13 и 12, которая...

Номер патента: 381907

Опубликовано: 01.01.1973

Авторы: Исаев, Никуличев, Остроухов, Смирнов

МПК: G01F 15/02

Метки: топливомер, электроемкостной

...4 развязаны через высокоомные эмиттерные повторители 5. Выходы эмиттерных повторителей 5 нагружены на схему сложения токов 6, представляющую собой мост, в одно из плеч которого также включен переключатель сорта топлива, соединенный соосно с переключателем сорта топлива, соединенньш соосно с переключателем сорта топлива измерительного моста 1. Выход схемы сложения токов 6 подключен к усилителю отработки 7, выход которого подключен к двигателю 8. Ось последнего кинематически связана с движком потенциометров отработки 9 и запитки 10 компенсационного моста 4.При изменении уровня топлива в баках измерительный мост 1 выходит из равновесия и сигнал разбаланса поступает на вход усилителя отработки 7 через схему сложения токов 6. Одновременно на...

Номер патента: 381908

Опубликовано: 01.01.1973

МПК: G01F 17/00

Метки: автокубатурник

...4. 5 Пружины 13 и 14мыканпя кинематнчеКинем атическуюобразом, что числоционально объему п Известен автокубатурник для учета объема лесоматериалов, включающий станину с направляющими, на которых установлены две измерительные бабки с вальцами и счетно- решающее устройство.Для обеспечения необходимой точности измерений и упрощения конструкции в предлагаемом автокубатурнике счетно-решающее устройство закреплено на измерительной бабке, его лобовое колесо смонтированкт на одной оси с вальцом измерительной бабки, а каретка кинематически связана с кулачком, закрепленным на холостой бабке,На чертеже показан общий вид описываемого автокубатурника, состоящего из станины 1, по направляющим которой перемещаются подпружиненные измерительные бабки 2 с...

Номер патента: 381909

Опубликовано: 01.01.1973

Авторы: Вител, Грановский, Нестеров, Праль, Смирнов, Шибко

МПК: G01F 23/00

Метки: жидкости, протока, реле

...соосно с подводящим патрубком, а также соединенным с полостью стакана каналом, ориентированным на электрод.На чертеже представлено описываемое устройство, состоящее из корпуса 1 с подводящим патрубком 2, электрода 3, соединенного с релейно-усилительным устройством 4 через изолирующую втулку б, стакана б, полость которого соединена с каналом 7, направляющего конуса 8, охватывающей трубы 9, в которой расположен переходник. 10 с продольными перепускными каналами 11,Шибко, О, С. Смирнов, рановскийкий и экспериментально- -":- твенного машиностроения Устройство работает следующим образом, При подаче жидкости в подводящий патрубок 2 истекающий из него поток попадает на конус 8 и направляется им по стенкавт стакана б, Через канал 7...

Номер патента: 381910

Опубликовано: 01.01.1973

Авторы: Белоус, Мелиорации

МПК: G01F 23/32

Метки: датчик, уровня

...расположены маятник, погруженный в вязкую жидкость, и связанный с нцм преобразователь угла поворота в электрический сигнал, который прикреплен к поплавку.На чертеже представлена принципиальная схема описываемого датчика, содержащего поплавок 1, внутри которого размещен преобразователь 2 угла поворота в электрический сигнал. Преобразователь приводится во вращение маятником 3, помещенным в кольцевой паз 4, заполненный жидкостью б. С помощью рычага б поплавок шарнирно соединен с узлом подвески 7. Внутри рычага б размещены провода для подвода питания ц вывода электрических сигналов. Датчик работает следующим образом.При изменении измеряемого уровня меняется угол а между вертикалью и рычагом б крепления поплавка. Маятник 3 передает...
