G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Номер патента: 1137320

Опубликовано: 30.01.1985

Авторы: Арш, Данилевский, Певзнер, Сивцов, Флоров

МПК: G01F 23/28

Метки: автогенераторный, заполнения, сигнализатор, уровня

...достигается тем, что в автогенераторный сигнализатор уровня заполнения, содержащий авто- генератор синусоидальных колебаний с вихретоковым датчиком, включенным в колебательный контур нагрузочной цепи, и нелинейным элементом, управляемую резистивно-емкостную цепь автосмещения и передающую антенну, амплитудный детектор и селективный приемник-частотомер, состоящий из последовательно соединенкых приемной антенны, узкополосного фильтра, усилителя фильтра низкой частоты Ч, и регистратора, введены частотный детек,тор и управляемый резонансный контур с включенным в него варикапом, при этом резонансный контур подключен к входу нелинейного элемента, а частотный детектор, подключенный к выходу автогенератора, своим выходом соединен с упраВляющим...

Номер патента: 1137321

Опубликовано: 30.01.1985

Авторы: Баканов, Киселев, Чулин

МПК: G01F 23/30

Метки: жидкости, уровнемер

...на нем гибким органом 9с чувствительным .элементом 10 с отрицательной плавучестью, установленным посредством проушин 11 из ферромагнитного материала, направляющиеструны 12 которого закреплены в резервуаре 1. У днища резервуара 1 расположен балласт, выполненный в видепостоянных магнитов 13, установленных с возможностью перемещения на направляющих 12, на которых (заведомовыше уровня подтоварной воды) укреплены упоры 14, выполненные из немагнитного материала. Направляющие струны 12 удерживаются в натянутом состоянии грузом 15 из немагнитного материала. Гибкий орган 9 представляетсобой стальную ленту с нанесеннымина ней делениями, по которым черезокно 16 в корпусе 2 считывают показания измеряемого уровня нефтепродуктов.Устройство...

Номер патента: 1138653

Опубликовано: 07.02.1985

Авторы: Зарубин, Куртов, Тараканов

МПК: G01F 1/56

Метки: жидкостей, ненапорных, расхода, трубопроводах, ферромагнитных

...расхода. Указанная цель достигается тем, 45 что согласно способу измерения рас" хода ферромагнитных жидкостей в ненапорных трубопроводах, включающему создание переменного магнитногО поля, пересекающего поток среды, и 50 измерение изменения магнитного поля при движении среды, проводят непрерывный отбор представительной части потока среды с постоянным сечением, создают переменное магнит ное поле, пересекающее представительную часть потока среды, измеряют изменение этого магнитного поля и При создании переменных магнитныхполей, пересекающих поток Ферромагнитной жидкости в рабочем и дополнительном трубопроводах, и при движениижидкости изменение магнитного поляв рабочем трубопроводе пропорционально площади сечения...

Номер патента: 1138654

Опубликовано: 07.02.1985

Авторы: Дзидоликас, Наумавичюс, Рагульскис, Ринкявичюс, Цешка

МПК: G01F 11/32

Метки: дозирования, пастообразных, сред

...подключен к источнику опорного напряжения, а выход - к входу ждущего мультивибратора с регулируемой длительностью импульса, выход согласующего блока соединен с приводом игольчатого клапана, при этом образующие конических поверхностей игольчатого клапана и конического седла выполнены под углом к оси по соотношению36 5 фс с 42 5На фиг. 1 изображено предлагаемое устройство; на фиг. 2 - функциональная схема блока управления игольчатого клапана.Устройство содержит корпус с камерой 1 для дозируемой среды, входной и выходной штуцеры 2, игольчатый клапан 3, связанный с крышкой 4 через пружину 5 и установленный в выходном отверстии 6, выполненном в виде конического седла. Между камерой 1 и коническимседлом 6 выполнен канал 7 со сферической...

Номер патента: 1138655

Опубликовано: 07.02.1985

Авторы: Котов, Романец

МПК: G01F 17/00

Метки: емкости, объема

...газа из калиброванной емкости в изме 40 ряемую при равных давлениях и перепадах давлений газа между емкостями при прямом и обратном перепусках, повторного измерения давления после обратного перепуска и определения45 объема расчетным путем перед определением объема в калиброванную емкость заливают фиксируемый объем жидкости. На чертеже представлен один иэвариантов осуществления способа,Установка для осуществления спо"соба содержит калиброванную ем"кость 1, магистраль 2 с запорной ар"матурой вентилем 3 для подсоединения к источнику 4 высокого давленияи к измеряемой емкости и прибор 5для измерения давления, Дополнитель" Ч=Ч Ч - Ч, (1) где Ч - объем калиброванной емкосмти 1;Ч - объем дополнительного сосусда 6Ч - объем жидкости в...

Номер патента: 1138656

Опубликовано: 07.02.1985

Авторы: Гуменчук, Сажин, Федосеев, Юрченко

МПК: G01F 23/00

Метки: жидкости, уровня, электропроводной

...индикатора и разрешающая способность устройства, а соответственно и точность контроля по всей высоте изменения уровня не постоянны. 50Кроме того, в значительной степениточность работы устройства зависитот изменения температуры контролируемой жидкости, так как при этомизменяется ее омическое сопротивление. И чем выше уровень жидкости,тем больше влияние изменения температуры, так как уменьшается длинарепленных на наружных их торцах, Это обеспечивает электрическую развязку электродов 4 и 5 от сильфо".- нов 1 О и 11 и стакана 12. Другими торцами сильфона 10 и 11 герме тично и жестко прикреплены к перевернутому стакану 12 в его верхней части. Упругий элемент может быть выполнен также, например, в виде двух мембранных коробок,...

Номер патента: 1139970

Опубликовано: 15.02.1985

Авторы: Гельфгат, Горбунов, Дорофеев

МПК: G01F 1/00

Метки: жидкометаллических, локальных, махид, осредненных, потоках, скоростей

...с внутренним пространством. трубопровода. В корпусе трубопровода имеются специальные направляющие отверстия 5, через которые пропущен закрепленный в торцевых крьппках 6 и 7 камер, полый шток 8. Входное отверстие полого штока соединено с насадком 9 трубки Пито. Заглушка 10 обеспечивает однонаправленный поток в байпасном контуре 11, который подсоединен к полому штоку, имеющему выходное отверстие 12. На байпасном контуре выполнены утонения 13 и 14, между которыми расположен преобразователь скорости жидкометаллического потока в электрический ток. Преобразователь состоит из двух электромагнитов 15 и 1 б постоянного магнитного поля и двух пар электродов 17 и 18, вклю ченных в электрическую цепь с возможностью их работы в режиме...

Номер патента: 1139971

Опубликовано: 15.02.1985

Автор: Бухонов

МПК: G01F 1/10

Метки: расходомер, турбинный

...выходной б струенаправляющие аппараты, устройство гидродинамического уравновешивания ротора, состоящее из колец 7 и 8, одно из которых (кольцо 7) закреплено на выходных торцах перед него струевыпрямителя 5, а другое (кольцо 8) - на лопастной решетке турбинкиеКольцо 7 выполнено с расширяющимся по направлению потока профилем 55 поперечного сечения, а кольцо 8, неподвижно закрепленное на лопастях турбинки, - с сужающимся профилем поперечного сечения. Внутренний (О ) и яаружный (й) диаметры колец находятся в пределах 0,9 - 1,2 среднеквадратичного диаметра (О) турбинки:+П2где й - наружный диаметр лопастейтурбинки;П - диаметр ступицы турбинки.На корпусе 1 устаяовлен узел съема сигнала.Расходомер работает следующимобразом,Под действием...

Номер патента: 1139972

Опубликовано: 15.02.1985

Автор: Захарян

МПК: G01F 13/00

Метки: дозатором, сыпучих

...конденсаторе(кривая 3), конденсаторе (кривая 4),коронирующем и некоронирующем электродах (кривая 5) .Устройство содержит источникпостоянного тока высокого напряжения 1, электроды 2 и 3, установленные в выходном отверстии бункера 4,емкостной накопитель 5, искровойразрядник 6, конденсатор 7, дополнительный конденсатор 8, датчикмассы 9 в приемнике сыпучего материала, преобразователь 10, коммутатор 11 с приводом 12,Работа устройства (фиг, 1) осуществляется следующим образом.В момент времени Со включаетсяисточник 1. При этом напряжение наэлектродах 2 и 3 практически мгновенно увеличивается до некоторогозначения 0 (кривая 5 на фиг. 3),так как емкость между ними намногоменьше емкости емкостного накопителя 5. Ток, протекающий через...

Номер патента: 1139973

Опубликовано: 15.02.1985

Автор: Ярмольчук

МПК: A61B 5/10, G01F 17/00

Метки: животного, конечности, лабораторного, объема

...два сообщающихся сосуда, заполненных ртутью, отличительной особенностью является то, один из сосудов снабжен герметично установленной в его горловине градуированной трубкой и дополнительно до нулевой отметки трубки заполнен ющкеетью, удельный вес которой не иеиее чем в 15 раз меньше удельного веса ртути, при этом другой иэ сосудов снабжен приспособлением для погружения конечности животного.Кроме того, целесообразно приспособление для погружения конечности животного выполнить в виде сообщенной с, сосудом трубки с гибкой тягой, проходящей через сосуд и трубку, при этом конец тяги, выходящий из сосуда, имеет петлю для закрепления конечности животного.На чертеже представлено устройство, разрез.Устройство содержит два сообщающихся сосуда...

Номер патента: 1139974

Опубликовано: 15.02.1985

Авторы: Карпухин, Марфин, Розенфельд

МПК: G01F 23/296

Метки: ультразвуковой, уровнемер

...тактовых, импульсов 22,делитель частоты 23, первый реверсивный счетчик 24, вычислитель 25.Излучатель ультразвука 1 акустически связан с приемно-усилительнымиблоками 2 и 3. Выход приемно-усилительного блока 3 подключен к вторым 10входам преобразователей 4 и 13, авыход блока 2 - к первому входупреобразователя 13. Третьи .входы преобразователей 4 и 3 соединеныс щаходом .генератора тактовых импульсов 22к которому также подключен вход делителя частоты 23,выход делителя частоты 23 подсоединен к первому входу преобразователя 4, к излучателю ультразвука 1и к вычитающему входу первого реверсивного счетчика 24, выходыпреобразователей 4 и 13 и первогореверсивного счетчика 24 подключенык соответствуюпрщ входам вычислителя 25,В преобразователе 4...

Номер патента: 1139975

Опубликовано: 15.02.1985

Авторы: Белов, Бужаев

МПК: G01F 25/00

Метки: газа, градуировки, жидкости, поверки, расходомеров, счетчиков

...пропускании одного и того же потока через поверяемый счетчик, образцовый счетчик и исходное образцовое средство более низкого предела измерения, чем счетчики, и в сравнении показаний поверяемого счетчика с показаниями образцового счетчика и исходного образцового средства, причем первые точки диапазона измерения счетчиков получают, пропуская одновременно через них поток с расходом нормированной величины, эамеренный по исходному образцовому средству, последующие точки диапазона измерения поверяемого счетчика получают, пропуская через него одновременно ноток, протекающий через образцовый счетчик с расходом, соответствующим по величине точке диапазона измерения образцового счетчика на предыдущей ступени градуировки,и поток с...

Номер патента: 1140047

Опубликовано: 15.02.1985

Авторы: Бойко, Брик, Голинько, Корогод, Кочиш, Некрасовский, Овсейко, Ребров, Ткаченко, Фрундин

МПК: G01F 1/075, G01P 13/00

Метки: воздуха, движения, измеритель, скорости, тахометрический

...усилитель, формирователь импульсов, модулятор тока в линии связи и схему преобразования и индикации, катушки индуктивности расположены на обечайке крыльчатки йоследовательно по ходу движения лопастей на расстоянии, не кратном половине дуги обечайки между армированйыми лопастями крыльчатки, и включены одна - в генераторный, а другая - в приемный резонансные контуры, причем приемный резонансный контур подсоединенк детектору.40047 1 О 15 20 30 35 40 45 50 55 2На фиг. 1 представлена схема ,устройства, на фиг. 2 - резонансные кривые контура генератора и приемного контура, на фиг. 3 - характерные временные диаграммы, поясняющие принцип действия устройства.Измеритель содержит литую из полистирола крыльчатку 1, торцы лопастей 2 которой...

Номер патента: 1141294

Опубликовано: 23.02.1985

Авторы: Баранов, Дворников, Курулев, Чернышев

МПК: G01F 1/66

Метки: расходомер, ультразвуковой, фазовый

...управляющих сигналов, ключом и счетчиком, причем 294 2вьход задающего генератора через ключподключен к одному из электроакусти-ческих преобразователей вспомогательного канала, выходы генераторауправляющих сигналов подключены квторым входам ключа и коммутатора,входы фазометра подключены к выходукоммутатора и второму электроакустическому преобразователю вспомогательного канала, а его выход через счетчик подключен к регистратору, приэтом базы измерений измерительногои вспомогательного каналов равны между собой,На чертеже показана принципиальная блок-схема предлагаемого устройства,Ультразвуковой расходомер содержитзадающий генератор 1, генератор 2управляющих сигналов, коммутатор 3,ключ 4, измерительный канал, образованный двумя...

Номер патента: 1141295

Опубликовано: 23.02.1985

Авторы: Артамонов, Бабкин

МПК: G01F 11/00

Метки: дозирования, жидкости

...темчто в устройство для дозирования 25жидкости, содержащее бак, расположенную внутри него емкость, и патрубок слива дозы с клапаном, введены впускной патрубок с впускнымклапаном, клапан для сдива жидкости З 0в бак и поплавковый датчик с направляющим элементом, причем емкость выполнена подвижной по вертикали,впускной патрубок и патрубок слива,соединены с баком, клапан для слива жидкости в бак установлен наемкости, а поплавковый датчик снаправляющим элементом установлен вемкости и связан с впускным клапаном.На чертеже изображено предлагае 40мое устройство, общий вид.Устройство для дозирования жидкости содержит бак 1, заполняемыйжидкостью через впускной патрубок 2с впускным клапаном 3, управляемый45механизмом 4. Внутри бака 1 размещена...

Номер патента: 1141296

Опубликовано: 23.02.1985

Автор: Тярасов

МПК: G01F 11/04

Метки: заполнения, кювет, малых, объемов, проточных

...с основанием, внутри цилиндраразмещен поршень со штоком. на штокеразмещена втулка с пружиной, приэтом втулка. соединена с корпусом своэможностью перемещения, а штокснабжен упором, регулирующей гайкойи размещенноймежду ними вилкой привода.На Фиг. 1 представлена принципиальная схема устройства; на фиг. 2 - 45различные позиции цикла работы устройства,На позиции 1 обозначено запол-.знение кюветы; на позиции 11 - основной слив пробы; на позиции 111 - про дувка магистралей воздухом; на позиции 17 - выход поршня в исходное положение.Проточная кювета 1 с измерителем2 имеет каналы 3 и 4 для подвода иотвода жчдкости. К каналу 3 для подвода жидкости подсоединен подвижнойзаборный носик 5, опускающийся в ем 296 2кость б с реакционной смесью, Канал4...

Номер патента: 1141460

Опубликовано: 23.02.1985

Автор: Владимирова

МПК: G01F 23/30, H01F 27/14

Метки: аппарата, индукционного, расширитель

...оправой с прорезями исоединенной с внутренней полостьюрасширителя 2.,Недостатком известкой конструкции является то, что в прорезях 25на большой высоте плохо просматри. -вается уровень масла, поэтому этаконструкция применяется в небольших по мощности трансформаторах,кроме этого, масло не полностьюзащищается от солнечной радиации.Цель изобретения - повышениенадежности расширителя путем полнойзащиты масла в прозрачной трубке отсолнечной радиации.Поставленная цель достигаетсятем, что в расширителе индукционного аппарата, преимущественно,трансформатора с указателем уровняохлаждающей жидкости, содержащем40прозрачную трубку, заключенную взащитный кожух, указатель уровняжидкости снабжен непрозрачной трубкой, поплавком со связью, на...

Номер патента: 1142736

Опубликовано: 28.02.1985

Авторы: Косенков, Стецюк

МПК: G01F 23/24

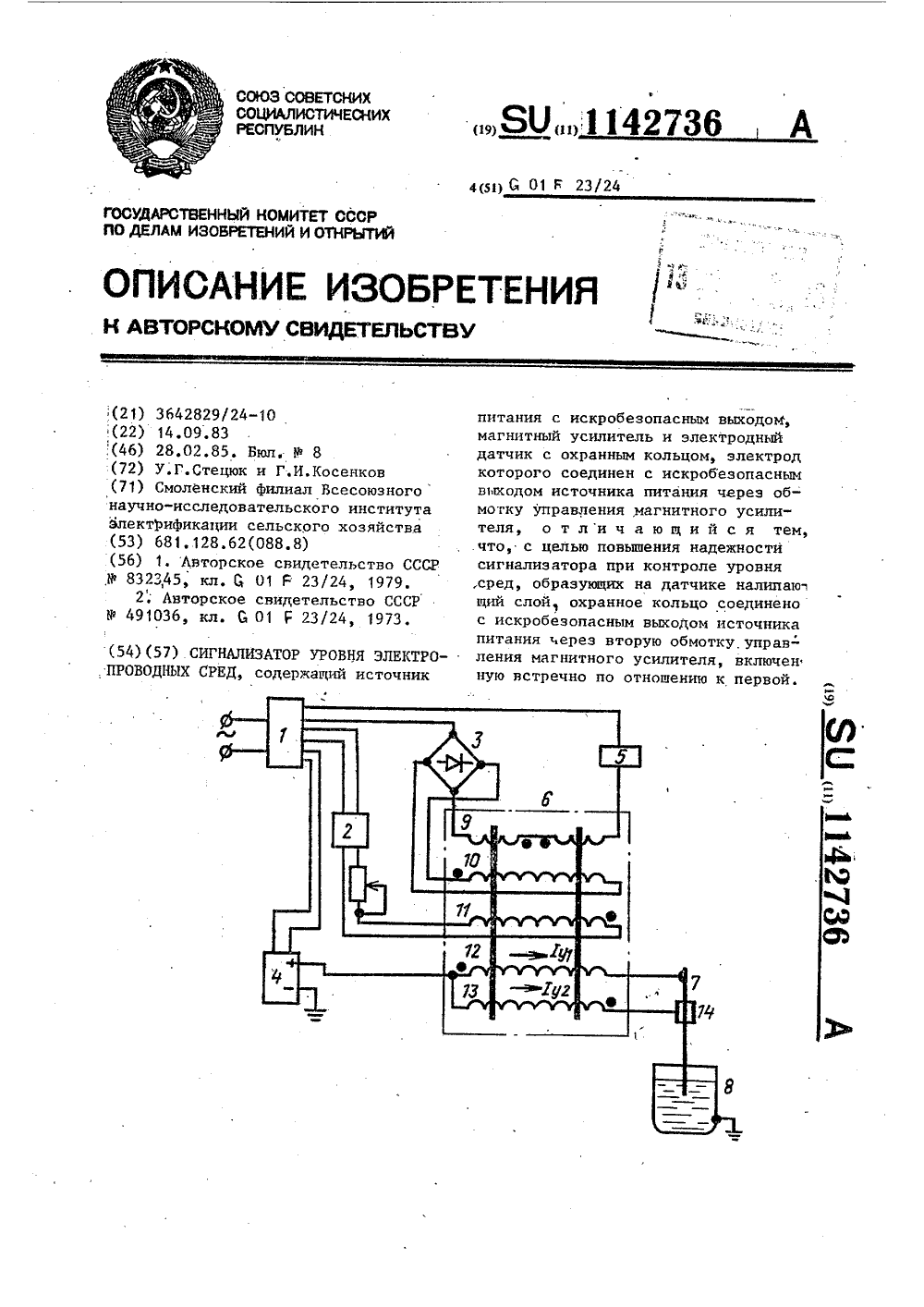

Метки: сигнализатор, сред, уровня, электропроводных

...на срабатывание, магнитный усилитель 6 и датчик 7 уровня, погруженный в технологический сосуд 8.Магнитный усилитель 6 имеет рабочук обмотку 9, обмотку 10 обратной связи, обмотку 11 смещения и две обмотки управления 12 и 13. Датчик 7 выполнен в виде рабочего электрода и имеет охранное кольцо 14. Рабочий электрод и охранное кольцо 14 подключены к источнику питания 4 с искробезопасным выходом через обмотки управления 12 и 13 соответственно Обмотки управления включены встречно, и создаваемый ими магнитный поток определяется разностью токов управления.Обмотка 10 жесткой положительной внешней обратной связи обеспечивает получение релейной характеристики магнитного усилителя 6, т.е, его работу в режиме бесконтактного магнитного...

Номер патента: 1142737

Опубликовано: 28.02.1985

Авторы: Дрозд, Ходурский

МПК: G01F 25/00

Метки: лопастных, насосов, обратных, стенд, тарировки, токов, устройств

...посредством тацгенциальных и радиальных отверстий, выполненных в стенках патрубка, а посредством трубопроводов с нагнетательным патрубком насоса.На Аиг. 1 представлена схема предлагаемого стенда; на Лиг. 2 - рабочий участок стенда, моделирующий обратные токи, возникающие в лопастных насосах.Стенд для тарировки устройств измерения обратных токов лопастных насосов содержит расходную емкость 1, соединенную с всасывающим и нагнетательным патрубками 2 и 3 питательного насоса 4 и входным патрубком 5 устройства 6 измерения обратных токов посредством трубопроводов 7-12 с датчиками 13-19 давления и регуляторами 20-24 расхода, входной патрубок 5 устройства 6 измерения обратных токов снабжен сменной цилиндрической трубой 25, установленной...

Номер патента: 1142840

Опубликовано: 28.02.1985

Авторы: Алекса, Балжекас, Ветерис, Волкас, Дайлиде, Кучинскас, Янелюнас

МПК: G01F 23/18

Метки: густых, масс, уровня

...соединены с входами индикатора, выход цифроаналогового 40 1преобразователя подключен к входу приводного механизма, соединенного с исполнительным элементом и концевым выключателем, выход датчика пневмосигналов соединен с первым входом элемента коммутации, выход которого подключен к входу исполнительного элемента, связанному с датчиком сигналов,величины давления воздуха,введены сумматор, схема сравнения, элемент задержки, третий триггер и третий элемент И, входы которого соединены соответственно с выходом делителя частоты и с единичным выходом второго триггера, выход третьего элемента И подключен к суммирующему входу реверсивного счетчика, второй вход элемента коммутации соединен с единичным входом второго триггера, второй вход второго...

Номер патента: 1143978

Опубликовано: 07.03.1985

Авторы: Балакишиев, Дулатин, Колчин, Пустовалов

МПК: G01F 1/06

Метки: газообразных, жидких, расходомер, сред

...отрезками, равномерно рассредоточенными вдоль орбиты вращения шара с шагом не менеедвух диаметров шара, а шар выполнениз материала, поглощающего СВЧ-излучение,На Фиг,1 схематически изображенрасходомер жидких и газообразныхсред; на Фиг.2 - вид А на фиг.1.Расходомер жидких и газообразныхсред состоит из завнхрительной камеры 1 с тангенциальным входом потока,вращающегося шара 2, отрезка длин"ной линии 3, выполненной в виде несимметричной полосковой линии, СВЧгенератора 4, детектора 5 и измерительного прибора б. Начало несимметричной полосковой линии 3 соединяется с выходом СВЧ-генератора 4, а конец - с входом детектора 5. Земляной (экранный) проводник полосковой линии 3 располагается на одной крышке завихрительной камеры 1,...

Номер патента: 1143979

Опубликовано: 07.03.1985

Авторы: Вервыка, Михайлин, Носов, Сирота

МПК: G01F 11/28

Метки: дозатор, парогазовой, смеси

...достигается тем, что в дозатор парогазовой смесивведены кольца, переточная труба и перевернутая воронка, размещенная над уровнем жидкости, закрепленная герметично большим основанием внутри емкости и образующая с крышкой камеру расширения, причем между цилиндрическими частями перевернутой воронки и распределителя образован кольцевой зазор с площадью, равной площади се-.35 чения цилиндрической части распределителя, коаксиально которому снизу крышки герметично прикреплены кольца с зазором относительно друг друга, емкости и перевернутой воронки, при 40 этом выходной патрубок размещен за периферийным кольцом, а нижние части камеры, расширения и емкости сообщены переточной трубой.На чертеже представлен дозатор 45 парогазовой смеси, общий...

Номер патента: 1143980

Опубликовано: 07.03.1985

Авторы: Давыденков, Зеликман, Липавский

МПК: G01F 11/38, G01N 1/10

Метки: дозирования, сред, текучих

...устройство содержит корпус 1, включающий соединенный с пневмоприводом 2 подвижной элемент 3 с калиброванной камерой 4 и подключенный к объекту 5 доэирования испаритель 6, включающий коаксиально установленные нагреватель 7, кожух 8 и корпус 9. Устройство снабжено переключателем 10 потоков газа-носителя, включающим установленные на первой линии 11 газа-носителя клапан 12 и связанный с атмдсферой клапан 13, а также установленный на второй линии 14 газа-носителя клапан 15.Калиброванная камера 4 подключена в одном положении подвижного элемента 3 к источнику анализируемого продукта 16, а в другом положении - к выводному капилляру 17 и к первой линии 11 газа-носителя. Во внутренней полости 18 корпуса 9 испарителя 6 размещена...

Номер патента: 1143981

Опубликовано: 07.03.1985

Авторы: Алексеева, Анисимов, Козлов, Хлебинский, Шмигора

МПК: G01F 23/24

Метки: аналоговый, жидких, индуктивный, металлов, уровнемер

...чехла и измеряемой среды, сигнальная обмотка индуктивного преобразователя эашунтирована сопротивлением, величина которого находится в определенном соотношенин с параметрами датчика.,В ряде случаев между обмотками индуктивных преобразователей помимо индуктивной связи существует паразитная емкостная срязь. Наличие такой 25 связи приводит к распределению тока возбуждения между питающей и сигнальной обмотками, т.е. часть тока возбуждения протекает по сигнальной обмотке, а следовательно, вызывает падение напряжения на ней,В результате такого распределения токов выходной сипнал преобразователя содержит помимо полезного сигнала, несущего информацию о положении35 границы раздела двух сред, паразитную составляющую, зависящую от величины...

Номер патента: 1143982

Опубликовано: 07.03.1985

Авторы: Григорьев, Исламов, Логвиненко, Смородинов

МПК: G01F 23/24

Метки: границы, жидкость-газ, положения, раздела, фаз

...образом.В исходном состоянии ТЭ 2 питаетсятоком измерительной мощности от управляемого источника 1 тока, и егосопротивление Й (Т) характеризуеттемпературу контролируемой среды(фиг.2 е,б). Падение напряжения наТЭ 0(Т) = Р (Т) 1 через дифференциальный усилитель 3, который осуществляет функцию согласования импедансов и подавления синфазной помехи, поступает на интегратор 4 иинтегрируется за интервал времени,равный 100 периодамтактовой частоты таймера 8 (фиг.2), Значение интервала равно оПо истечении этого времени таймер 8 включает ток на перегревающее значение мощности, в результате чего термометрический параметр приобретает новое значение (фиг. 2 Й:Я=й,(Т ьй.В этот же момент блок 7 управления по сигналу таймера 8 переключает знак...

Номер патента: 1143983

Опубликовано: 07.03.1985

Авторы: Бульбик, Рыбаков

МПК: G01F 23/26

Метки: границ, емкостный, раздела, сред, уровня

...интервалов, емкостные датчики выполнены трехэлектродными, причем два их электрода соединеныс преобразователем емкость - время,третий электрод через выходную коаксиальную линию связи и устройстворазвязки соединен с генератором импульсов, к которому через узел синхронизации подключены также установочные входы формирователей временных 15интервалов.На чертеже показана функциональнаясхема преобразователя уровня границраздела сред,Устройство в,лючает в себя выносные трехэлектродные емкостные датчики 1, согласующие трансформаторы2 связи, формирователи 3 временныхинтервалов, схему 4 сравнения временных интервалов, узел 5 синхронизации, генератор 6 импульсов, устройство 7 развязки, коаксиальные линии8 и 9, операционные усилители...

Номер патента: 1143984

Опубликовано: 07.03.1985

Авторы: Фарбер, Чалый

МПК: G01F 23/72

Метки: уровнемер

...поплавок 1 с магнитом 2, который установлен на немагнитной трубе 3, выполненной с постоянным поперечным сечением. Внут- ри трубы 3 расположен магниточувствительный элемент, выполненный в виде поршня 4 из ферромагнитного материа 984 2ла, в проточке которого установленоуплотнительное кольцо 5. Магниточувствительный элемент может быть выполнен также в виде поршня иэ немагнитного материала в проточке которогоустанавливается уплотнительное кольцо 5, выполненное из ферромагнитногоматериала. Полость трубы 3, расположенная под поршнем 4, заполненаинертным газом и загерметизирована исоединена с показывающим прибором -манометром.Уровнемер работает следующим образом.При пустом резервуаре поплавок 1достигает дна резервуара. При этомдавление в...

Номер патента: 1146553

Опубликовано: 23.03.1985

Автор: Мальцев

МПК: G01F 1/704

Метки: корреляционный, расходомер

...в виде диафрагмы, отверстиекоторой расположено напротив сигнального электрода.При этом отверстие диафрагмы мо"35жет быть выполнено с переменнымразмером по толщине диафрагмы.На чертеже изображен преобразо.ватель для корреляционного расходомера, общий вид.Корреляционный расходомер содержит преобразователь расхода скалиброванным участком диэлектрического трубопровода 1, сигнальныеэлектроды 2 и дополнительные элек 45троды 3, охватывающие сигнальныеэлектроды, при этом концы дополнительных электродов со стороны потокавыполнены в виде диафрагмы, отверстие которой расположено напротивсигнального электрода и может бытьвыполнено с переменным размером потолщине диафрагмы, что в случаезначительной интенсивности сигнала позволит сузить зону...

Номер патента: 1146554

Опубликовано: 23.03.1985

Авторы: Гриднев, Желудников, Кобылкин, Кужелев, Мостовой, Орехов, Чуркин

МПК: G01F 13/00

Метки: автоматизированная, налива, нефтепродуктов, светлых

...устойчивый уровень. Все это снижает надежность автоматического контроля наличия и величины сопротивления цепи заземления и безопасностьпроцесса налива.Цель изобретения - повышение. безопасности процесса налива путем увеличения надежности автоматического контроля за исправностью и величиной сопротивления цепи заземления.Поставленная цель достигается тем, что в автоматизированную систе" му налива введены генератор низкой частоты и дополнительная обмотка возбуждения к высокочастотному трансформатору, соециненная одним выводом с выходом генератора низкой частоты, а другим - с источником питания.Такое деление исключает использование радиочастотной наводки переменного тока, так как для работы схемы автоматического контроля...

Номер патента: 1146555

Опубликовано: 23.03.1985

Авторы: Загорулько, Ляшенко

МПК: G01F 13/00

Метки: дозатор, схватывающихся, сыпучих

...со шнеком 3 с витками, которые в сечении имеют форму дуги. В верхней части вертикальный вал имеет отверстие 4 для соединения со станиной с помощью болта и гайки (станина и крепежный болт не показаны). На верху цилиндрического корпуса 1 установлены съемная крышка 5 с насаженной цилиндрической шестерней 6, входящей в зацепление с шестерней привода относительного вращения вала и цилиндрического корпуса (привод и шестерня привода не показаны). В средней части крышки 5 предусмотрена съемная втулка 7. В крыш 1ке 5 установлен стопорный болт 8. На боковой поверхности цилиндрического корпуса 1 установлены зрительные стекла 9. На валу 2 закреплены . лопасти 10 серповидной формы, обращенные вогнутой частью навстречу движению цилиндрического...
