G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами
Устройство для испытания форсунок
Номер патента: 1185099
Опубликовано: 15.10.1985
Автор: Хинич
МПК: G01F 23/00
...корпуса 1 вокруг своей оси, выполненный в виде шагового электродвигателя 8, связанного через зубчатую передачу 9 с корпусом 1, а зубчатая передача 9 через шестерню 10 (их может быть несколько по числу зондов 3) связана с винтом 5 механизма радиального перемещения зонда 3. Устройство снабжено системой измерения (фиг.3), включающей присоединенный к выходу мостовой схемы иэ тенэорезисторов 4 коммутат.р 11 и последовательно соединенные с ним двухсторонней обратной связью аналого-циФровой преобразователь 12, процессор 13 и блок 14 управления шаговым электродвигателем 8, с которым он связан. Устройство для передачи форсунок снабжено также (фиг. 1) механизмом стопорения, выполненным в виде концентрично закрепленного снаружи корпуса 1 опорного...
Измеритель количества топлива в баке автомобиля
Номер патента: 1185100
Опубликовано: 15.10.1985
Авторы: Кулаков, Курков, Ларионов, Тихонов, Черепенькин
МПК: B60K 15/02, G01F 23/16
Метки: автомобиля, баке, измеритель, количества, топлива
...количества топлива и может быть использовано на контрольно-пропускном пункте автотранспортного предприятия для измерения коли чества топлива в баке автомобиля.Целью изобретения является повышение точности измерения путем обеспечения регулирования объема сжимаемого воздуха в соединительном тру- бопроводе,На чертеже схематически приведен измеритель количества топлива в баке автомобиля, общий вид. Измеритель состоит иэ корпуса 1 с ручкой 2, представляющей собой цилиндр с поршнем 3 и полым штоком 4 с наружной резьбой, На резьбе штока поршня навернута гайка 5, зафиксированная от осевого перемещения относительно корпуса цилиндра. Наконечник 6 с помощью гибкого трубопровода 7 соединен со штоком. В корпусе установлен напоромер 8 соедиФ ненный...
Сигнализатор уровня криогенной жидкости
Номер патента: 1185101
Опубликовано: 15.10.1985
Авторы: Арш, Бурахин, Канунников, Покатаев, Флоров
МПК: G01F 23/26
Метки: жидкости, криогенной, сигнализатор, уровня
...фильтра, усилителя, фильтрра низкой частоты и регистратора,первый измерительный п"еобраэовательвыполнен в виде параллельно соединенных емкостного датчика с положительным температурным коэффициентом емкости и терморезистора с положительным температурным коэффициентом сопро-.тивления, включенных параллельно колебательному контуру автогенератора,а второй измерительный преобразователь выполнен в виде терморезисторас отрицательным температурным коэффициентом сопротивления, подключенногок выходу операционного усилителяпараллельно конденсатору КС-цепиавтосмещения и параллельно соединенным емкостному датчику уровня и емкостному датчику с отрицательнымтемпературным коэффициентом емкости,подключенных к входу операционногоусилителя, при этом оба...
Стенд для градуировки элементов гидросистем
Номер патента: 1185102
Опубликовано: 15.10.1985
МПК: G01F 25/00
Метки: гидросистем, градуировки, стенд, элементов
...поверхности нижнего участка 4, Бак 2 снабжен крышкой 1 О со штуцером 11 для подвода сжатого газа, На фиг. 2 сообщающийся сосуд 6 присоединен к нижнему участку, размещен снаружи измерительного бака 2, а выше места подсоединения нижнего торца 8 в стенке бака 2 выполнено дополнительное отверстие 12, к которомуподсоединен верхний торец 13 сообщающегося сосуда 6. В местах расположения участков 3 и 4 бак 2 выполнен содинаковыми площадями, ограниченнымисмоченными жидкостью периметрами,причем одна площадь является площадьюпоперечного сечения наружной поверхности верхнего участка 3, а другая1 О образована суммой площадей поперечных сечений внутренней поверхностинижнего участка 4 и внутренней поверхноститрубы сообщающегося сосуда 6. Стенд...
Система измерения и учета массы сыпучих материалов
Номер патента: 1185103
Опубликовано: 15.10.1985
Авторы: Гатих, Лагацкий, Маслов, Скавпнев
...9 с исполни- "тельным механизмом 10, осуществляю щим подачу материала из складирующего 25бункера 1 1, промежуточный бункер 12,расположенный над технологическимустройством 13, уровнемеры 14-17 иблок 18 управления работой исполнительных механизмов 7 и 10.Система измерения и учета массысыпучего материала работает следующим образом,При подаче напряжения питания крыльчатка 1 под действиемэлектроприЗ 5 вода (не показан) начинает вращаться с постоянной угловой скоростью. Если к началу работы системы промежуточный бункер 12 пустой до уровня уровнемера 17, то40 уровнемер вырабатывает электрический импульс и блок 18 управления включает исполнительный механизм 7, открывающий задвижку 6, Материал из бункера 5 начинает пересыпаться в бункер...
Способ проверки характеристик конуса распыла форсунки
Номер патента: 1185150
Опубликовано: 15.10.1985
МПК: G01F 25/00, G01M 13/00
Метки: конуса, проверки, распыла, форсунки, характеристик
...чертеже показана форсунка 1с конусом 2 распыла, зонд 3 с чувст.вительным элементом, подключеннымк системе 4 измерения. 25Способ реализуется следующимобразом,На первом этапе конец зонда 3перемещается вне конуса 2 распыла,на втором этапе конец зонда 3 каса- Зоется внешней поверхности конуса 2,на третьем этапе зонд 3 перемещается внутри пленки, образующей стенкуконуса распыла, а на четвертомэтапе зонд 3 перемещается внутриконуса распыла к оси форсунки 1.Каждому из этих этапов соОтветствует определенный характер сигналов, поступающих от чувствительногоэлемента, установленного на зонде.На первом этапе сигнал от чувствительного элемента не поступаетили поступает постоянный сигнал.На втором этапе возникают колебания зонда, вызванные...
Электроемкостный датчик уровня молока
Номер патента: 1186167
Опубликовано: 23.10.1985
Авторы: Болотин, Горбунов, Сергованцев, Тряпичкин
МПК: A01J 5/01, G01F 23/26
Метки: датчик, молока, уровня, электроемкостный
...чертеже представлена схема предлагаемого устройства.Электроемкостной датчик уровня молока содержит мензурку 1 с воздушным клапаном 2, молокоподводящую трубку 3 с выводом для подключения в контур заземления внешнюю обкладку 4 конденсатора с экраном 5, соединенным с контуром заземления. Внешняя обкладка конденсатора соединена со схемой измерения, содержащей преобразователь 6 и систему 7 регистрации. Конденсатор размещен на узле 8 пропорционального отбора измеряемой доли удоя (например на узле УЗМ в -1) с патрубками 9 и 10 20 для подключения в рассечку молочного шланга доильного аппарата,В качестве преобразователя 6 может использоваться электронный блок из комплекта измерителя уровня серийного производства (например ЭИУ - 2), в качестве...
Устройство для измерения количества молока на доильных установках
Номер патента: 1186168
Опубликовано: 23.10.1985
Авторы: Винников, Петровский, Рубанников, Яламов
Метки: доильных, количества, молока, установках
...а выход приемного канала - при помощи дросселя, при этом заслонка установлена на перегородке опрокидывающегося лотка.1186168Изобретение относится к сельскохозяйственному производству, в частности к устройствам для измерения количества молока.Цель изобретения - повышение надежности и упрощение эксплуатации.5На фиг. 1 схематически изображено устройство для измерения количества молока на доильных установках; на фиг. 2 - се-. чение А - А на фиг. 1.Устройство для измерения количества молока состоит из корпуса 1 с заливнои10 горловиной 2, опрокидывающегося лотка 3, установленного в корпусе 1 на оси 4 и снабженного перегородкой 5, разделяющей лоток 3 на две полости 6 и 7. На корпусе 1 закреплены опоры 8. В верхней части корпуса 1 установлен...
Способ определения расхода жидкости, вытекающей из резервуара или поступающей в него
Номер патента: 1186950
Опубликовано: 23.10.1985
Авторы: Коога, Миккор, Тийманн, Херманн
МПК: G01F 1/34
Метки: вытекающей, жидкости, него, поступающей, расхода, резервуара
...время изменения давления в наджидкостном пространстве с момента начала расходования жидкости до установления первоначального давления.1186950 Составитель Т,ЗвенигородскаяРедактор Н,Пушненкова ТехредЛ,Микеш Корректор В.Гирняк Заказ 6534/43 Тираж 702 ВНИЙПИ Государственного комитета СССР по делам изобретений и открытий 113035 Москва, ЖРаушская наб. д. 4/5Подпи си ое Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 Изобретение относится к способамопределения расхода жидкости, вытекающей из резервуара или поступающей в него, в частности для определения расхода из резервуаров,объем которых неизвестен или колеблется в больших пределах.Целью изобретения является упрощение способа и расширение областиприменения,На чертеже представлено...
Микродозатор жидкости
Номер патента: 1186951
Опубликовано: 23.10.1985
Авторы: Блинчевский, Левинзон
МПК: G01F 11/02
Метки: жидкости, микродозатор
...жидкости,Микродозатор жидкости содержитю 2.сос 1 заполненный жидкостьсосудстью заполПространство над жидкостью знено ее парами 3, Сосудс 1 снабжен патрубком 4 с пробкой 5 дляСос д 1 имезаполнения жидкостью, ссуд- ет отвод 6. Расстояние от торцазаборного конца отвода д7 о днасосуда 1 34/43 Тираж 702 Подписное ВНИИПИ За Проектная,ППП "Патент, г.ужгороФилиал 11869511ше длины заборного конца отводше дл а 7.Для увеличения единичной дозы учасчток отвода 6, контактирующии с нагревателем 8, может быть выполнен5 с расширителем 11, На дозирующемконце отвода 10 установлена игла 12.Теплоотвод 13 с ребром 14 служит д ля ускорения охлаждения жидь 8кости в отводе 6. Нагреватель10 может быть выполнен в ниде кольцевой полости 15, Для...
Поплавковый уровнемер
Номер патента: 1186952
Опубликовано: 23.10.1985
Авторы: Пономарев, Прилепский, Самаркин, Шевчишин
МПК: G01F 23/30
Метки: поплавковый, уровнемер
...полости трубыс Бьходом цроссельного де 1 ителя,зход котороГО с Сел 1 Нен с лиией Опорного тявления, Б полости трубы уста 15нявливяется давление, уравнове пивающее столб жидкости В дополнит-"льБОЙ трубе соотВБ тсву 0 ш 1 й:инимяль; ." У)0 О БНЮ,учетом того., что при повышении удНя жидкость Выдавливается из приемного резервуара благодаря соецинению его ОЛ 1 ст 1 С Выходом регулятора давения ЗТО обеспечивает прямопроОрциональную зазисимость Вьход- НОО сигнапа От величины уровня,При этом., вследствие того что первыйВХОЦ ЦРОССЕ 1 ЬНОГО ДЕЛИТЕЛЯ СОЕДИНЕН с выходом регулятора давления, давление в полости трубы при повышении давления: в полости приемного резернуара также возрастает на пропорциональную величину и вызывает дополнительное повышение...
Гидростатический уровнемер
Номер патента: 1186953
Опубликовано: 23.10.1985
Авторы: Гончаров, Петренко, Черник
МПК: G01F 23/16
Метки: гидростатический, уровнемер
...повторителя-усилителя 4 (Рых, 4) отсутствует, а уровень измеряемой жидкости в трубке 1 достигает уровня жидкости в объекте 3 измерения. В момент отсутствия импульса на выходе генератора вентиль 2 закрывается, мембранный блок клапана 8 опускается вниз и перекрывает выход из нижней камеры в атмосферу. В результате этого давление во внутренней полости верхнего конца измерительной трубки 1 и в верхней камере повторителя 4, а вместе с тем и на его выходе (Рд) линейно нарастает на протяжении всего периода отсутствия импульса (фиг, 2). В связи с тем, что расход воздуха во внутреннюю полость верхнего конца измерительной трубки стабилизируется с помощью пневмозадатчиков 9 и 1 О, постоянного пневмосопротивления 6 и повторителя-усилителя 5,...
Устройство для поверки преобразователей расхода
Номер патента: 1186954
Опубликовано: 23.10.1985
Авторы: Лобов, Хусаинов, Шавырин
МПК: G01F 25/00
Метки: поверки, преобразователей, расхода
...и эффективности уплотнения его с цилиндром. Это приводит к тому, что поршень прокручивается относительно цилиндра. Прокручивание происходит за счет сил трения винта о гайку, жестко закрепленную с поршнем, чем искажается заданный закон движения жидкости и снижается точность поверки преобразователей расхода,Использование в известном устройстве, например, направляющих поршня усложняет конструкцию и не вносит существенного улучшения, так как увеличивается погрешность за счет перетечек рабочей среды через дополнительные сквозные каналы в поршне, необходимые для установки направляющих.Целью изобретения является упрощение конструкции.Цель достигается тем, что, в устройстве для поверки преобразователей расхода поршень расположен относительно...
Преобразовтель перемещения в код
Номер патента: 1187269
Опубликовано: 23.10.1985
Авторы: Кренявичюс, Серапинас
МПК: G01F 23/00, H03M 1/14
Метки: код, перемещения, преобразовтель
...(на чертеже не показаны) участками 2, токопроводящие участки 2 подключены каждый к входу соответствующего инвертора 3 декады. Выход инвертора 3 подключен к первому входу элемента И 4 декады, к второ-. му входу каждого из девяти элементов И 4 декады подключен последующий по направлению перемещения жидкости снизу вверх токопроводящий участок 2, к второму входу последнего в декаде элемента И 4 подключен последний токопроводящий участок 2 следующей декады. Выход каждого элемента И 4 соединен с входом дешифратора 5. Нижний токо- проводящий участок 2 кодовой шкалы 1 заземлен.Устройство работает следующим образом.Нижний токопроводящий участок 2 заземлен и обозначает нулевой уровень жидкости. При перемещении электропроводящей...
Резервуар для хранения и транспортировки жидкого аммиака
Номер патента: 1188443
Опубликовано: 30.10.1985
Авторы: Колганов, Новиков, Пожарский, Федорова, Щинов
МПК: F17C 1/00, G01F 23/02
Метки: аммиака, жидкого, резервуар, транспортировки, хранения
...уровнемера; на фиг. 4 - вид Б на фиг. 1. 20 25 30 35 40 45 50 55 возвратным, паровыпускным и т.д,В этот момент нижний 11 и верхний12 вентили уровнемера открытыи жидкий аммиак одновременно сзаполнением полости резервуара за-,полняет и канал 10, вытесняя ватмосферу газовую фазу аммиакачерез верхний вентиль 12 уровнемера. Как только уровень жидкогоаммиака в резервуаре достигает уровня предельного наполнения, из вентиля 12 будет поступать струяжидкого аммиака, Это служит сигналом для прекращения подачи аммиакав резервуар. После окончания заправки верхний вентиль 12 закрывается. Таким образом, в полости резервуара и в канале 10 устанавливается одина-, ковый уровень жидкости и одинаковое давление. Для того, чтобы определить уровень жидкого...
Датчик электрического уровнемера
Номер патента: 1188540
Опубликовано: 30.10.1985
Авторы: Ефремов, Кац, Селезнев, Чижевский, Ядков
МПК: G01F 23/30
Метки: датчик, уровнемера, электрического
...нормально замкнутый контакт 14, а реле 13нормально разомкнутый контакт 15.Питание системы осуществляется отисточника постоянного тока 6 В. Релерассчитаны на 20 мА.На валу 16 кабельного барабана17 установлены диски 18 для токосъемников 19. Кабельный барабан17 снабжен ручным регистратором 20уровня опускания датчика. Устройство работает следующимобразом. 5 10 15 20 25 30 35 40 45 50 В исходном положении при включенном питании нормально замкнутый контакт 14 замкнут, а нормально разомкнутый контакт 15 разомкнут. При этом автоматически с помощью электродвигателя 21 датчик опускается путем разматывания кабеля-троса 9 с барабана 17 на глубину скважины до соприкосновения плоского сетчатого электрода 2 с уровнем воды, т.е. до замыкания...
Тепловой расходомер
Номер патента: 1190197
Опубликовано: 07.11.1985
Авторы: Баранов, Виноградов, Зингер
МПК: G01F 1/00
Метки: расходомер, тепловой
...и 8. Редуктор 9 и регулируемый резистор 11 являются конструктивными элементами Функционального преобразователя 13 уравновешенного резистор ного моста 3, а редуктор 10 и регулируемый резистор 12 являются конструктивными элементами функционального преобразователя 14 уравновешенного реэисторного моста 4. ЯВходами функциональных преобразователей 13 и 14 являются валы на входе редукторов 9 и 1 О, жестко связанные с валами реверсивных электродвигателей 7 и 8 соответственно. у Выходами функциональных преобразователей 13 и 14 являются зажимы регулируемых резисторов 11 и 12, сое" диненные с диагоналями питания уравновешенных резисторных мостов 3 и 4.Выходной вал реверсивного электродвигателя 7 кинематически связанс движком уравновешивающего...
Электромагнитный расходомер
Номер патента: 1190198
Опубликовано: 07.11.1985
Авторы: Комнов, Макаров, Симкин
МПК: G01F 1/58
Метки: расходомер, электромагнитный
...СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 1 190Изобретение относится к областиизмерения расхода электромагнитным.методом и может быть использованодля измерения расхода промывочнойжидкости при бурении скважин.Цель изобретения - повышение точности измерения путем повышения устойчивости расходомера к содержаниюмасложировых компонентов в промывочной жидкости. 0На чертеже показана принципиальная схема предлагаемого расходомера.Электромагнитный расходомер содержит преобразователь 1 расхода сзлектропроводящим трубопроводом 2, 1имеющим изоляционное покрытие 3,электрод 4, контактирующий с жидкостью и соединенный с входом усилителя5, общий контакт которого...
Дозатор для сыпучего материала
Номер патента: 1190199
Опубликовано: 07.11.1985
Авторы: Жидонис, Качергюс, Марцинкявичюте, Шяшкявичюс
МПК: G01F 13/00
...5 регулируется винтами15 и 16,Со ст авитель А, ИвановРедактор А.Шандор Техред Л.Мартяшова Корректор Л,Патай Заказ 6961/43 Тираж 702 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 1Изобретение относится к дозировочной технике и может применятьсяпищевой и химической промьппленностиЦель изобретения - повышение производительности и регулирование 5объема дозыНа чертеже приведена схема дозатора, разрез,Дозатор для сыпучего материаласодержит бункер 1, установленную 10под иим дозирующую камеру 2 с двумязаслонками 3 и 4 и плоский поворотныйзатвор 5. Один конец затвора 5закреплен в бункере , а второй раз, мещен в...
Пневматический объемомер
Номер патента: 1190200
Опубликовано: 07.11.1985
МПК: G01F 17/00
Метки: объемомер, пневматический
...Техред Л.Мартяшова Корректор Г.Решетник Заказ 6961/43 Тираж 702 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., 4/5филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 Изобретение относится к измерительной технике и может быть использовано для определения объема емкостей ител,Цель изобретения - повышение точности измерения путем исключения температурной погрешности.На чертеже представлена схема пневматического объемомера.0 бъемомер содеожит блок 1 управ- Опения, привод 2, датчик 3 импульсов,счетчик 4 импульсов, поршневой компрессор 5, датчик 6 давления, первый 7 и второй 8 клапанй, эталоннуюемкость 9 и измерительную камеру .10. 15Устройство работает следующим об-разом.В...
Расходомер сыпучих материалов
Номер патента: 1191736
Опубликовано: 15.11.1985
Авторы: Алешинский, Киселев, Скаженник, Сычев, Фурман
Метки: расходомер, сыпучих
...сыпучих материалов, общий вид; на фиг. 2 - ротор; на фиг. 3 - структурная схема расходомера.Расходомер содержит направляющий патрубок 1, формирующий сыпучий материал, поступающий на вращающийся ротор 2 с центробежными лопатками 3, нриводимыми во вращение приводным двигателем 4. Ротор со своим двигателем насажен на.общий вал 5, Двигатель крепится внутри защитного кожуха б.; 55Ротор 2 с защитным кожухом поме-щается во внешний кожух 7 и имеет ,два сквозных 8 и два входных 9 отверстия в момент, когда последниенаходятся под выходными отверстиямипатрубка 1. Тангенциальные размерысквозных отверстий ротора выбираются с расчетом того, чтобы время,в течение которого поток не поступает. на входное отверстие ротора, нревышало или было соизмеримо...
Корреляционный расходомер двухфазных сред
Номер патента: 1191737
Опубликовано: 15.11.1985
Авторы: Казаков, Козлов, Кратиров
МПК: G01F 1/712, G01F 1/74
Метки: двухфазных, корреляционный, расходомер, сред
...зависимостью со средней плотностьювещества в контролируемом объеме. Устройство работает следующим образом,Последовательность импульсов с выхода первичного преобразователя 1 поступает на выходы первого191737 1 О 25 д лг2 Й 40 и второго формирователей временных интервалов 3-1 и 4-1 первого канала обработки и, кроме того, на второй вход второго умножителя 7-2 второго канала обработки.Рассмотрим работу первого канала обработки, учитывая что схемные решения и работа соответствующих узлов в первом и втором каналах аналогичны и совершенно идентичны схемным решениям и работе узлов прототипа. На выходах формирователей временных интервалов 3-1 и 4-1 фор-. мируется импульс, длительность которого при этом обратно пропорциональна...
Дозатор
Номер патента: 1191738
Опубликовано: 15.11.1985
Авторы: Виноградов, Емельянов, Пуртов, Шугин
МПК: G01F 11/08
Метки: дозатор
...использовано в химической, пищевой, фармацевтической, микробиологичес.кой и других отраслях промьппленности,Цель изобретения - расширение функциональных возможностей.На фиг. 1 изображен предлагаемый дозатор; на фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - сечение лепестка эластичной мембраны.Дозатор содержит мерную емкость1 выполненную в виде мешкообразнойУэластичной диафрагмы, размещенной в трубе 2, закрытый конец диафрагмы снабжен приводом 3 его перемещения, а на открытом закреплена эластичная мембрана 4, выполненная разрезной лепестковой, гайку 5, внутри лепестков эластичной мембраны 4,размещены рычаги 6 с осями вращения 7 и шарнирами 8, поршень 9. Работа дозатора осуществляетсяследующим образом..Перед установкой на смесительдозатор в...
Дозатор для сыпучего материала
Номер патента: 1191739
Опубликовано: 15.11.1985
МПК: G01F 11/24
...шарнирной опорой 9, приемной воронкой 10 уплотнителем 11, разгрузочную воронку 12 в смесительной камере 13, струну 14, стенку 15 . с отверстием 16 неподвижного бункера 17 в виде короткого цилиндра. Отверстие 16 выполнено у основания 1191739 гбункера 17, переходящего в емкость18 неограниченного объема. Рычаг 19,гайка 20, винт 2 и привод 22 служатдля регулирования расхода.Устройство работает следующим,образом.Сыпучий материал из емкости 18самотеком поступает в неподвижныйбункер 17, где перемешивается вороши- О,телем 7 и через отверстие 16 перетекает во вращающийся бункер 3, спицы4 которого этому не препятствуют.Во вращающемся бункере 3 сыпучийматериал стабилизируется по насыпной 5 плотности и забрасывается в приемнуюворонку 1 О, откуда по...
Трубчатый микропитатель для сыпучих и порошкообразных материалов
Номер патента: 1191740
Опубликовано: 15.11.1985
Авторы: Репкин, Сильченков
МПК: G01F 11/24
Метки: микропитатель, порошкообразных, сыпучих, трубчатый
...винтами 5. По оси симметрйи корпуса 1 размещена труба 6 с шестерней 7 и воронкой 8 и барабан 9, на внутренней поверхности которого укреплены 20 пластины 1 О, зафиксированные кольцами 11, и расположенные на цилинд. рической секции 12, установленной между барабаном 9 и фланцем 3, жестко закрепленном на полом валу 14. Полый вал 14 расположен на цилиндрической части корпуса 1 и связан с двигатеЛем 15 через червяк 16 вала 17 с червячным колесом 18 и конические шестерни 19 и 20. Шестерня 30 7 входит в зацепление с шестерней 21. На выходном конце трубы 6 расположена смесительная камера 22, внутри которой имеется приемная воронка смесительной камеры 23 с кожухом 24 и патрубком 25. На выпускной части приемной воронки смесительной камеры...

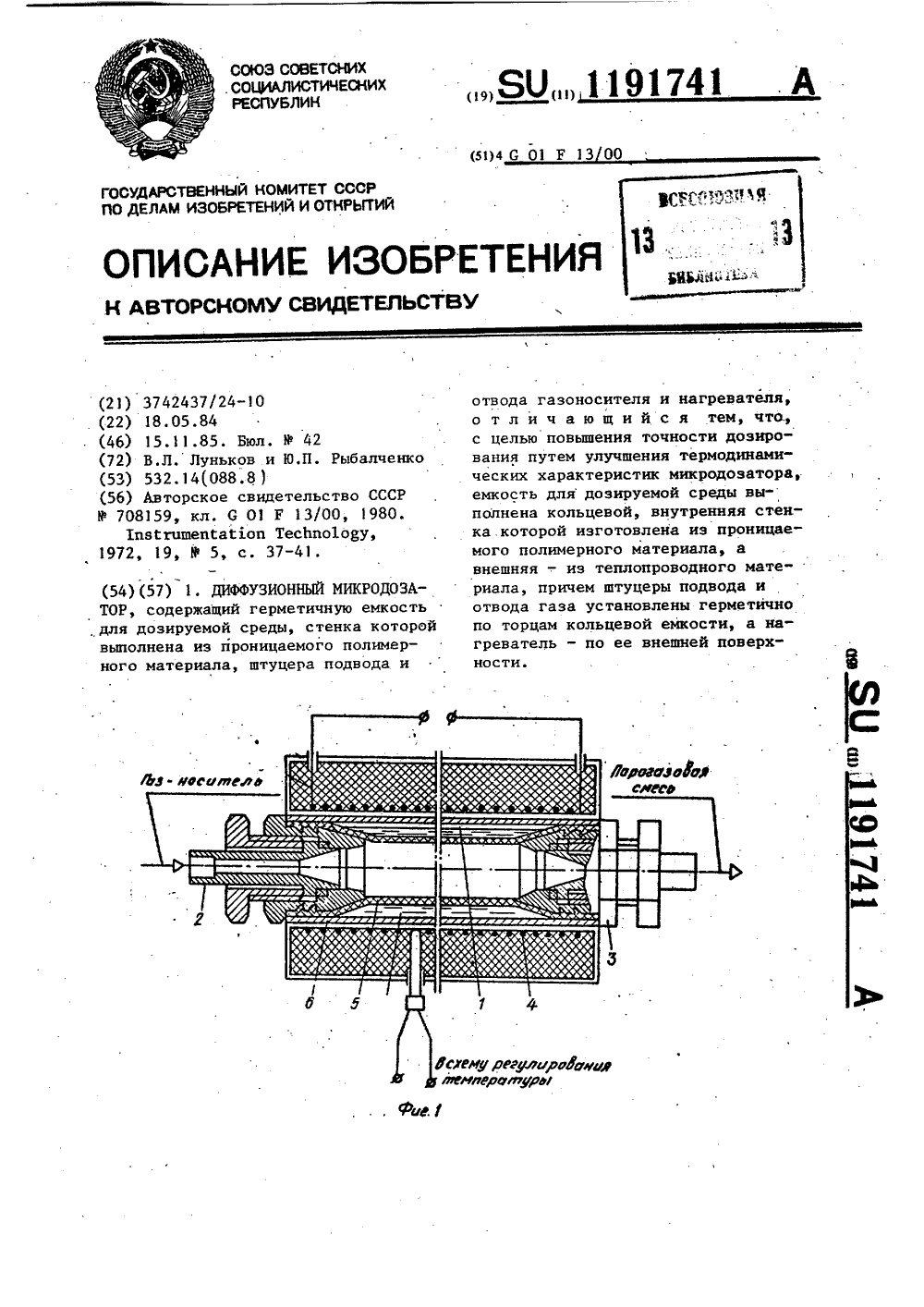

Диффузионный микродозатор
Номер патента: 1191741
Опубликовано: 15.11.1985
Авторы: Луньков, Рыбальченко
МПК: G01F 13/00
Метки: диффузионный, микродозатор
...улучшения термодинамических характеристик микродозатора.На фиг. 1 изображен диффузион О ный микродозатор; на фиг. 2 - выполнение внешней стенки с винтовыми ребрами.Диффузионный микродозатор содержит герметичную емкость 1 для до 15 зируемой среды, стенка которой .выполнена из проницаемого полимерного материала, штуцера подвода 2 и отвода 3 газа-носителя, нагреватель 4, причем емкость для дозируе- .20 мой среды выполнена кольцевой, внутренняя стенка 5 которой выполнена из проницаемого полимерного материала,. а внешняя 6 - из материала с высоким коэффициентом тепло проводности, йтуцера подвода 2 и отвода 3 газа установлены герметично по торцам кольцевой емкости, а нагреватель 4 - по ее внешней поверхности. 30На внешней стенке 6 внутри...
Способ определения объема свободного газа
Номер патента: 1191742
Опубликовано: 15.11.1985
Автор: Изотов
МПК: G01F 17/00
Метки: газа, объема, свободного
...оэффициент расходаросселя;лощадь .его проходногоечения; оставитель А. Иванов аменко Техред О.Неце Редактор Л. Ав орректор ,Т. Колбодписное 702 Пкомитета СССРи открытийушская наб., д. 4/ Филиал ППП "Патент", г. Ужгород ул. Проектная,. 4 Изобретение относится к измерительной технике и может быть использовано для определения величины объемов свободного газа в эаполне- ных рабочей жидкостью гидросистемах 5 различного назначения.Цель изобретения - повышение точности определения.Сущность способа состоит в следующем. При деформации газожидкост О ной среды в замкнутой полости гидросистемы, справедливо равенствоач ач (1)Уравнение состояния газовой фазы при переходном процессе для началь ного Ро и текущего Р значений давления. запишется какоу т(...
Пьезометрический уровнемер
Номер патента: 1191743
Опубликовано: 15.11.1985
Автор: Земятченский
МПК: G01F 23/14
Метки: пьезометрический, уровнемер
...относится к приборамавтоматического контроля уровня жидкостей и может найти применение вхимической, нефтехимической и другихотраслях промышленности, 5Цель изобретения - уменьшение .погрешпости измерения и повышение надежности,Па чертеже приведена принципиальная схема предлагаемого уровнемера,Уровцемер состоит иэ барботажнойтрубки 1, блока питания воздухом 2,,дифмацометра 3, автоматического пе,реключателя диапазонов 4 одцошкаль-. 159ного вторичного прибора 5 и сигнализатора диапазонов измерения 6,Автоматический переключатель 4состоит иэ цепочек переключения участков измерения, каждая из которых, Юкроме последней, состоящей из одногоэлемента памяти Тя, содержит элементы памяти 1 и Т , элементы запрета3 и 3 с драсселями Д и Д на...
Дискретный уровнемер
Номер патента: 1191744
Опубликовано: 15.11.1985
Авторы: Афанасьев, Куртабашев, Чикуров
МПК: G01F 23/22
Метки: дискретный, уровнемер
...на необходимое расстояние При установке в течке 14(фиг, 4) уровцемер располагается горизонтально под барабаном 15 конвейера вне зоны 16 падения шцхты 9, Призабивке течки шихта засыпает корпус8 уравнемера. При использовании уровнемера для определения забивки течки ан может содержать только одну уячейку Я 1,На фиг, 5 представлена диаграмма,поясняющая принцип работы устройства где обозначено 6, - намагничивающаясила включения контакта; 8- намагничивающая сила выключения контакта; Вг - намагничивающая сила,создаваемая таком катушки возбуждения; .О - намагничивающая сила,создаваемая импульсом в обмотке намагничивания в какой-либо момент времени действия намагничивающего импульса; О,гс - максимальная величина 6во время действия...
Уровнемер
Номер патента: 1191745
Опубликовано: 15.11.1985
Авторы: Анисимов, Белоцерковский, Гафнер, Надиров, Панченко, Патлах, Пошевкин
МПК: G01F 23/284
Метки: уровнемер
...зависимости токаСЬЧ-диода от уровня контролируемой 25жидкости при различных шагах скручивания,Устройство состоит из генераторамикроволнового излучения 1, линиипередачи информации 2 в виде диэлект-ЗОрического волновода прямоугольногосечения, выполненного скрученным научастке измерения 3, приемника излу-.чения 4, каркаса 5, Измерительныйучасток 3 линии передачи информациипомещен в резервуар с жидкостью 6,Лналогичная реализация возможна и надиэлектрическом волноводе оптического диапазона.Из фиг, 2 и 3 видно, что применять скорости или частоту скручивания больше 109 рад/м нецелесообразно,так как полезный сигнал при этомпрактически не возрастает, в то время как потери на воздухе, как видноиз 1.рафика 1 на фиг, 2, увеличиваются...
