G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Номер патента: 1203373

Опубликовано: 07.01.1986

Авторы: Гиоргадзе, Киласония, Приютина

МПК: G01F 23/16

Метки: жидкости, сигнализации, уровня

..." повышениеточности в неэлектропроводных жидкостях,На чертеже представлено предлагаемое устройство.Устройство для сигнализации уров"ня жидкости содержит пьезометрическую трубку и соединеный с ней блоксигнализации. На конце пьезометри"ческой трубки установлена заслонка,при этом соприкасающиеся поверхности пьезометрической трубки и заслонки выполнены смачиваемыми контролируемой жидкостью.Пьезометрическая трубка 1 черезвыходной прибор 2 связана с выходным каналом устройства. Пьезометрическая трубка 1 установлена в сосуд с контролируемой жидкостью 3 изапитана сжатым воздухом. На концепьезометрической трубки подвижноустановлена пластинчатая заслонка 4на небольшом удалении (0,1-0,5 мм),причем соприкасающиеся поверхностипьезометрической...

Номер патента: 1204934

Опубликовано: 15.01.1986

Авторы: Гостик, Ровенский, Рогачев

МПК: G01F 1/68

Метки: расходомер, тепловой

...расходомер содержит расположенные в измеряемом потоке соеди. ненный последовательно с первым постоянным резистором 1 измерительный терморезистор 2 и соединенный последовательно со вторым постоянным резистором 3 компенсационный терморезистор 4, дифференциальный усилитель 5, первый 6 и второй 7 усилители и расположенный в измеряемом потоке дополнительный терморезистор,8.Тепловой расходомер работает следующим образом.Через резистор 1 и измерительный терморезистор 2 протекает ток, определяемый выходным напряжением Б дифференциального усилителя 5 еыии нагревающий измерительный терморезистор 2 до температуры, большей на еТ температуры среды Т. Составитель Л.КожеуровТехред А.Ач Корректор М.Демчик Редактор К. Волощук Заказ...

Номер патента: 1204935

Опубликовано: 15.01.1986

Авторы: Бобков, Васильев, Дубинский, Топилин

МПК: F15B 19/00, G01F 3/00

Метки: жидкости, рабочей, расхода

...нормально замкнутые контакты21 (реле 18) питание поступит наэлектромагнит 7, который закроетпневмораспределитель 8. С этогомомента прекращается подача воздухаиз атмосферы в бак 6. При достижении заданного порога разреженияуровень жидкости в ветви 4 Ч-образного сосуда 2 начнет подниматься,а в ветви 3 опускаться. В этот момент разомкнется электрическийвыход 14 верхнего уровня жидкостии выключится реле 19 и через нормально замкнутые контакты 24 поступает сигнал "Пуск" в блок 26 измерения временных интервалов,По мере расхода жидкости из бака 6 уровень в ветви 4 подниметсядо установленного предела а вветви 3 опустится до нижнего уровняи поплавок 12 замкнет электрическийвыход 13, через который включитсяреле 18 и замкнет контакты 22...

Номер патента: 1204936

Опубликовано: 15.01.1986

Авторы: Алексеев, Бодров, Жилин, Мордасов, Трофимов, Шамкин

МПК: G01F 3/38, G01P 5/00

Метки: выделяющихся, газов, объема, скорости

...входом и с одной камерой управления клапана 17, в другую камеру управления которого проведен подпор. Импульсатор 19 построен по известной схеме и содержит трехмембранное реле 20,25 30 35 40 45 50 55 пневмоемкость 21 и переменный дроссель 22,Устройство работает следующим образом.При отсутствии газовыдел ,й мембранный блок элемента 13 под действием давления Р с выхода задатчика 14 поднимается. Сопло в нижней камере будет полностью открыто. Поэтому давление на выходах элемента 13 (Р) равно нулю. Мембранный блок элемента 15 под действием давления Р,е с выхода второго задатчика 18 поднимается и давление на выходе элемента (Р,) равно нулю, Поэтому давление на выходе триггера 6 также равно нулю, Исполнительный механизм 9 удерживает золотник...

Номер патента: 1204937

Опубликовано: 15.01.1986

Авторы: Алешин, Дмитриев, Колганов, Куличев, Хмелевской

МПК: G01F 11/00

Метки: двух, дозирования, компонентов, пропорционального

...относится к областидозирования материалов и может при-,меняться для дозирования двухподлежащих последующему смещениюдруг с другом газов (жидкостей) взаданном соотношении, находящихсяпод различным давлением, с возможностью точной регулировки составасмеси.Цель изобретения - повышение точности дозирования компонентов, находящихся под давлением.На чертеже показана схема предлагаемого устройства, продольноесечение,Схема содержит цилиндр 1 ескийкорпус 1 с двумя крьппками 2 и 3,установленными на торцах корпуса 1,каналы 4 и 5 для раздельного подводагазов. Выпускные отверстия 6 и 7выполнены на боковой поверхностикорпуса 1 на некотором расстояниидруг от друга, ввернутые в них отводящие патрубки снабжены обратными клапанами и затем...

Номер патента: 1204938

Опубликовано: 15.01.1986

Авторы: Комаров, Никулин

МПК: G01F 11/00

Метки: дозатор, жидкости

...Дозатор готов к работе.Дозирование жидкости осуществляется следующим образом.При подаче через штуцер 4 пневмоимпульса в камеру В разделительная мембрана 5 вместе со штоком и закрепленным на нем запорным элементом 9 перемещается влево (по чертежу). Под действием перемещающегося запорного элемента 9 жидкость из камеры А вытесняется в впускной канал 8 и промывает его от прилипших частиц осадка.Дозируемая жидкость, поступающая под давлением через впускной канал в дополнительную камеру А, попадает в отверстие 10. Поскольку на стенке отверстия выполнена винтовая канавка, то при движении жидкости внутри отверстия происходит ее закручивание и активное перемещениеИз отверстия 10 жидкость вновь поступает в камеру А и через отверстие в...

Номер патента: 1204939

Опубликовано: 15.01.1986

Авторы: Кравец, Мороз, Сорока, Шурбованный

МПК: G01F 13/00

Метки: дозатор, сыпучих

...к устройствам для дозирования сыпучих материалов, в частности к вибрационным дозаторам, и может быть использовано для дозирования склонных к комкованию сыпучих материалов.Цель изобретения - повышение точности дозированияНа чертеже показан предлагаемый дозатор.Дозатор содержит бункер 1, камерувыдачи материала 2. В бункере на пружине 3 подвешен рыхлитель в виде вертикального штока 4 с сердечником 5 на конце, горизонтальными панками 6 и спиралью 7. Камера выдачи 2 содержит сетчатое дно 8, над которым размещены Ферромагнитные тела 9, Камера выдачи 2 охвачена электромагнитной катушкой 10, в цепи которой имеется прерыватель тока 11, Электромагнитйая катушка 10 установлена на подвижной опоре 12, укрепЛенной на бункере 1, при помощи...

Номер патента: 1204940

Опубликовано: 15.01.1986

Автор: Свирскас

МПК: G01F 13/00

Метки: дозатор, жидкостей

...восборную воронку до 180 . Если указанное соотношение будет больше 2,то в месте соединения двух труб образуется карман, с которого жидкость не сможет вылиться при повороте стакана от вертикального догоризонтального положения, т.е,оот 90 до 180 , Если указанное соотношение будет меньше 2, то уголвыпивания остается таким, как ипри соотношении 2Следовательно,оптимальные внутренние диаметрыдозирующей и отводящей труб будуттогда, когда соотношение их равно 2,Смещение центральной оси отводящей трубы по отношению центральной оси дозирующей трубы в сторонуее выреза на величину, равную половине внутреннего диаметра отводящейтрубы, расширяет интервал точногодозирования до горизонтальной линиипроходящей по центральной оси дозирующей трубы.Работа...

Номер патента: 1204941

Опубликовано: 15.01.1986

Авторы: Иванов, Рыбкин

МПК: G01F 13/00

Метки: дозатор, ферромагнитных

...изображена схемаустройства,Дозатор состоит из бункера 1и немагнитного мерного сосуда 2 сзакрепленными снаружи по его высоте тремя электромагнитами 3-5,расположенными друг от друга наравном расстоянии и образующимисвоими магнитными полями,че мерные емкости 6 и 7, объем к окдойиз которых равен объему дозируемойпорции. Крайние электромагниты 3 и5 подключены к источнику питанияпараллельно,В устройстве имеется выключатель 8, который при установке загрузочного контейнера 9 включаети выключает электромагниты 3-5,Дозатор работает следующим образом. Дозируемый материал из бункера 1 поступает в мерный сосуд 2 и, удерживаясь магнитным полем электромагнита 4, провисает под давлением массы столба материала, находящегося в бункере, что приводит к...

Номер патента: 1204942

Опубликовано: 15.01.1986

Авторы: Брюханов, Григоровский, Ерицев, Жук

МПК: G01F 17/00

Метки: объема

...а устройствосравнения - к приводу измененияобъема..Заказ 8516/41 Тираж 702 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Филиал ППП Патент", г. Ужгород, ул, Проектная, 4 Изобретение относится к область измерительной техники и может быть применено для измерений объемов емкостей или твердых и жидких тел, а также для измерения отклонений объемов.Цель изобретения - повышение точности измерения малых объемов.На чертеже приведена схема устройства для измерения объема.Схема содержит емкость 1, отделенную от сосуда изменяемого объема 2 упругой мембраной 3 с акустическим Фильтром 4, Генератор колебаний 5 подключен к мембране 3, Два датчика пульсаций 6 и 7, установленные...

Номер патента: 1204943

Опубликовано: 15.01.1986

Авторы: Бердников, Врачев, Смирнов, Ференец

МПК: G01F 17/00

Метки: вещества, емкости, объема

...включенных модулятора сигналов на оптронной паре и усилителя низкой частоты с полосой пропускания 10-50 Гц, причем управляющий вход модулятора подключается к выходу усилителя 1.1.Верхняя часть возбудителя 3 закрыта кожухом 14, образующим изоли- рованную камеру 15. Клапан 16 содержит переключающую 17 и управляющую 18 части, Кроме того, устройство содержит задающий генератор 19 тактовый генератор 20, компенсационную камеру 21 и индикатор 22.Устройство работает следующим обПри подаче импульса от тактового генератора 20 на клапан 16 последний сообщает изолированную камеру 15 с термоанемометрическим преобразова 1 елем 5, изолируя его от измеряемого объема газовой под шки 4, Коммутационный узел 13 подключает возбудитель 3 непосредственно к...

Номер патента: 1204944

Опубликовано: 15.01.1986

Автор: Мурашкинцев

МПК: G01F 23/30

Метки: поплавковый, уровнемер

...измеряетс уровень, прозрачную трубку и т.п.,крышки 2 корпуса-резервуара, которая в общем случае может быть заменена выступами на стенках, отверстия 3, через которое корпус-резервуар сообщается с емкостью, в которой измеряется уровень. Шкала вертикального положения поплавка 4 нанесена на стенку корпуса-резервуара.Через поплавок 5 по его оси вращения пропущен вал 6 и жестко скреплен с поплавком, причем концы валавыступают на равное расстояние отторцов поплавка,На соответствующие концы вала 6равным числом витков намотаны ветвигибкой связи 7 и 8, одним концомприкрепленные к дну корпуса-резервуара, а другим через пружины растяжения 9 и 10 к крышке 2 корпусарезервуара. Ветви 7 и 8 расположены в одной плоскости (фиг,2) и могутиметь только один...

Номер патента: 1204945

Опубликовано: 15.01.1986

Автор: Цыбизов

МПК: G01F 23/24

Метки: жидкости, уровня, электропроводной

...для контроля уровня электропроводной жидкости.Цель изобретения - повышение надежности работы при контроле уровня раздела двух несмешивающихся жидкостей, более плотная из которых электропроводна, а менее плотная - непро. водящая и содержит вязкие компоненты.На чертеже представлена схема устройства.Верхний 1 и нижний 2 электроды расположены в нижней герметичной части соответственно верхнего 3 и нижнего 4 корпусов из диэлектрика, открытых вверху и укрепленных в стен ке емкости 5 с несмешивающимися жидкостями 6 и 7, причем плотность токопроводящей жидкости д меньше, чем плотность токопроводящей жидкости 7. Электроды 1 и 2 электрически соедине ны с преобразователем 8, связанным с исполнительным механизмом 9. Отверстия корпусов 3 и 4...

Номер патента: 1204946

Опубликовано: 15.01.1986

Автор: Калашников

МПК: G01F 25/00

Метки: градуировки, поверки, расходомеров

...предлагаемого устройства.Схема устройства содержит задатчик 1 частоты, блок управления 2 шаговый электропривод 3, винтовую передачу 4, направляющую штангу 5, вытеснители 6 и 7 различных попереч" ных сечений, установленные в участках калиброванного участка трубопровода 8, уплотнения 9, поверяемые генераторы расхода 10 и 11, каждый из которых подключен к одному из подводящего трубопровода 12, образцовые объемные мерники 13, выполненные, например, в виде шкал на прозрачных патрубках 14, и запорные клапаны 15, Генераторы расхода 10 и 11 содержат, например, задатчик 16 частоты, блок управления 17, шаговый электропривод 18 с винтовой передачей 19 и поршневое вытесни- тельное устройство 20Генераторы расхода 10 и 11 подключают к устройству и...

Номер патента: 1205024

Опубликовано: 15.01.1986

Авторы: Леонтьев, Плачкова

МПК: G01F 13/00

Метки: дозирования, кормов, объемного, трудносыпучих

...муки, обладающей следующими физико-механическими характеристиками:Плотность т/мЭ0,3Угол естественного При заданной подаче Я=1,6 т/ч и зоотехническим требованиям, предъявляемым к компонентам комбикорма по равномерности подачидозирование рекомендуется проводить в следующем режиме: частота вращения шнека по 38 мин средняя частота вращения трубы п, 12 мин ; степень нееавномерности ,вращения трубымоксмиНг0,2;1 са частота изменения вращения трубы45 Гц25 Гц,Дозирование осуществляется следующим образом.При включении в агрегате приготовлечия комбикорма операции "Дозирование компонентов" травяная мука, каки другие компоненты приготавливаемого комбикорма, из накопительногобункера поступает через входной патрубок 3 в рабочее пространство.между...

Номер патента: 1206616

Опубликовано: 23.01.1986

Автор: Судаков

МПК: G01F 1/00

Метки: расходомер

...измерительной камеры 3 вверхней части герметизируется и сатмосферой сообщается через обратный воздушный клапан 5, а .в нижнейчасти свободно сообщается с расходной камерой.ЭОграничитель 11 служит для тогочтобы поплавок 4 не выпадал из измерительной камеры 3 при пустом расходомере,В исходном состоянии жидкость врасходомере находится на уровне А,что соответствует крайнему верхнемуположению поплавка 4, когда чувствительный элемент 6 находится в зонедействия магнитных сил и обеспечивает механизм 8 подачи, в результате чего жидкость не поступает в расходомер, 206616 2.5 10 ,15 20 25 30 35 40 45 50 55 С началом расходования жидкостичерез штуцер 9 ег уровень в расходной камере 1 постепенно снижается,а в измерительной камере 3...

Номер патента: 1206617

Опубликовано: 23.01.1986

Авторы: Валовой, Пустоход, Ярмилко

МПК: G01F 1/36

Метки: датчик, жидкости, расхода

...10жидкости путем устранения влиянияна нее температуры вследствие компенсации изменения вязкости жидкости,На чертеже представлен датчик 15расхода жидкости,Датчик имеет резервуар 1 с входным 2 и выходным 3 патрубками, закрепленный на одном плече двуплечего рычага 4, На горизонтальномучастке входного патрубка 2 установлен дилатометрический преобразователь 5 температуры, представляющий собой закрытую с одного концатрубку, изготовленную иэ материалас высоким коэффициентом линейногорасширения, в которую вставленстержень 6, прижимаемый ко дну трубки упругим элементом (пружиной 7)., Стержень 6 изготовлен из материалас малым коэффициентом линейного расширения, Упругий элемент 7 прикреплен к элементу 8 регулировки, накотором установлена...

Номер патента: 1206619

Опубликовано: 23.01.1986

Авторы: Кулифеев, Форстман

МПК: G01F 3/00

Метки: газа, расхода

...и вспомогательного 2 резервуаров, К резервуару 1 подведен патрубок 3 подачи газа, а к верхней частирезервуара 2 - патрубок 7 отводагаза. Нижние зоны резервуаров сообщаются между собой каналом 5, а верхние зоны - П-образной трубкой 6, изгиб которой расположен выше канала 5,Преобразователь 7 контролируемойвеличины в выходной сигнал фиксирует изменение уровня в резервуаре 1в зоне, где происходит периодическая смена фаз, Количество периодов,регистрируется с помощью вторичногоприбора 8, Пунктиром показан второйвозможный вариант размещения датчика во вспомогательном резервуаре 2,). Для регистрации количества выходящихгазовых объемов могут быть использованы известные системы, отличающие газовую фазу от жидкой, в частности сигнализаторы...

Номер патента: 1208483

Опубликовано: 30.01.1986

Авторы: Леонов, Махлин, Москалев

МПК: G01F 1/34, G01F 1/68

Метки: жидкости, расхода

...Ж, Раушская наб д. 4/5 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 1 12Изобретение относится к контрольно-измерительной технике и предназначено для измерения расхода жидкости,Цель изобретения - расширение диапазона и повьппение точности измерений.На чертеже представлено устройство, реализующее предлагаемый способ.Устройство содержит трубопровод 1 с различными площадями поперечных сечений 1 и 1 Г. В трубопроводе в сеченияхи С установлены термочувствительные элементы 2 и 3. Устройство содержит также вторичный прибор 4, к которому подключены термочувствительные элементы 2 и 3 и который определяет перепад температур от термодинамического подогрева элементов 2 и 3 между сечениямии Г:т трубопровода 1.Жидкость, протекая по трубопроводу 1,...

Номер патента: 1210061

Опубликовано: 07.02.1986

Авторы: Бойко, Брик, Голинько, Корогод, Кочиш, Некрасовский, Овсейко, Ребров, Ткаченко, Фрундин

МПК: G01F 1/075, G01P 13/00

Метки: воздуха, движения, измеритель, скорости, тахометрический

...импульсы, напряжение2 О обмотки 21 после выпрямления истабилизации используется для питания схемы преобразования импульсовв токовой Сигнал,Измеритель работает следующим25образом,При вращении крыльчатки (для случая нормального направления потока)ее армированные лопасти проходят надкатушкой 4 с постоянным магнитом 3,установленным таким образом, что егоось намагниченности перпендикулярнаоси катушки и торцам лопастейкрыпьчатки, При этом магнитный поток,пересекающий витки катушки 4, изме 35 няется по кривой а (фиг, 2), Таккак расстояние между лопастями значительно больше, чем поперечныеразмеры магнита 3, то скорость из 12100610 15 20 25 30 35 40 45 50 менения магнитного потока приподходе торца лопасти к магниту ипри выходе из его поля...

Номер патента: 1210062

Опубликовано: 07.02.1986

Авторы: Адылов, Азимов

МПК: G01F 1/36

Метки: расходомер

...13,выход которого подключен к вторичному прибору 14,Расходамер работает следующимобразом.Контролируемый поток через радиальный патрубок 2 проходит по радиусу камеры 1 в осевой патрубок 3,Формирующий на своем выходе струю.СФормированная патрубкам 3 струянаправляется во вход 4 приемногопатрубка 5, в котором под действиемдинамического давления струи потокнаправляется к входному соплу бэжектара 7, на выходе которогоформируется струя. Так как входноесопла б патрубка выполнено суженньм то скорость движения струи наего выходе увеличивается, давлениев межсоилавой полости 12 эжектора7 падает. Так как давление средыпо образующей вихревой камерыбольше давления, создающегося в межсоплавой полости 12 эжектора 7,последний начинает...

Номер патента: 1210063

Опубликовано: 07.02.1986

Авторы: Галицкая, Галицкий, Спиридонов

МПК: G01F 1/68

Метки: расходомер, тепловой

...10) установлен в дополнительном трубопроводе 2 для измерения температуры вспомогательнойжидкости перед сечением ввода ее вконтролируемый поток. Датчик 11 установлен в основном трубопроводе1 гь предназначен для измерениятемпературы в контролируемом потокеперед сечением расположения отверстий 6, Датчики 12 и 13 расположеныв пределах кольцевого канала 9 уего противоположных стенок. Датчики 12 и 13 расположены на расстоянии г. от сечения расположения отверстий 6, где 70,8 Н (Н - расстояние между противоположными стенками кольцевого канала). Устройствосодержит усилитель 14 и регулятор 15,Расходомер работает следующимобразом.При изменении расхода контролируемой среды меняется значениескоростного напора сносящего потока в пределах...

Номер патента: 1210064

Опубликовано: 07.02.1986

Автор: Степанов

МПК: G01F 9/02

Метки: автомобиле, внутреннего, двигателем, карбюраторным, расхода, сгорания, стабилизации, текущего, топлива, электронное

...точности измерения и повышение экономичности двигателя.На чертеже изображена схема предлагаемого устройства.Устройство содержит датчик расхода топлива поплавкового типа, состоящий из конического запорного клапана 1 поплавковой камеры (он же сердечник), катушки 2 переменной индуктивности, цилиндрического седла 3, бензонасоса 4, редукционного клапана 5, бензопровода 6, показывающего прибора 7, первого усилителя 8 сигнала, датчика 9 скорости движения автомобиля, второго усилителя 10 сигнала, третьего усилителя 11 сигнала, разделительной электрической емкости 12, обмотки электромагнита 13, якоря 14 электромагнита и поплавка 15При движении автомобиля по дороге происходят качка автомобиля и, как следствие, расплескивание бензина, качка...

Номер патента: 1210065

Опубликовано: 07.02.1986

Авторы: Колдуненко, Комиссаров, Смирнов

МПК: G01F 11/00

Метки: автоматический, дозатор, жидкости, импульсный

...о перепада поступает ца штуцера силового питания усилителей б и 7.Исполнительное устройство 3 состоит из трех дисков 29 - 31, между которыми зажаты мембраны 32 и 33, и четырех мембранных запарцых клапанов 34 - 37, управляемых по схеме попарно-перекрестного включения. В среднем диске 30 находится мерная емкость, выполненная в виде двух сферических сегментов, соединенных между собой каналами. Мерная емкость заполнена разделительной жидкостью. С внутренней стороны крайних дисков 29 и 31 выполнены рабочие полости, которые через клапаны 34 и 35 соединены с напорным каналом 38, а через клапаны 36 и 37 - со сливным каналом 39. Объем разделительной жидкости в мерной емкости определяет величину единичнь 1 х доз, Для регулирования объема...

Номер патента: 1210066

Опубликовано: 07.02.1986

Авторы: Антосевич, Бандаевский, Бардовский, Жуков, Картавый, Степанов

МПК: G01F 11/18

Метки: дозатор, тарельчатый

...раме 8. Расходный бункер 1 выполнен в виде полого усеченного конуса 9, снабженного на узком конце горловиной 10, ко,торая размещена в подшипниковомгнезде кронштейна 11 рамы 8. На внут.ренних образующих конуса 9 закреплены радиальные лопасти 12. Конус 9 обращен широким концом 13 к тарели 2,Кроме того, на горловине 10 конуса 9 закреплено зубчатое колесо 14механической передачи 15, связывающей горловину 10 и вал 5 привода,на котором установлена ведущая шестерня 1,6. Механическая передача 1535состоит из промежуточного вала 17,с зубчатыми колесами 18 и 19 и паразиткой шестерни 20, ось которойразмещена в гнезде 21 рамы 8. Ось40вращения расходного бункера смещенаотносительно оси тарели на величинуэксцентриситета,Тарельчатый дозатор...

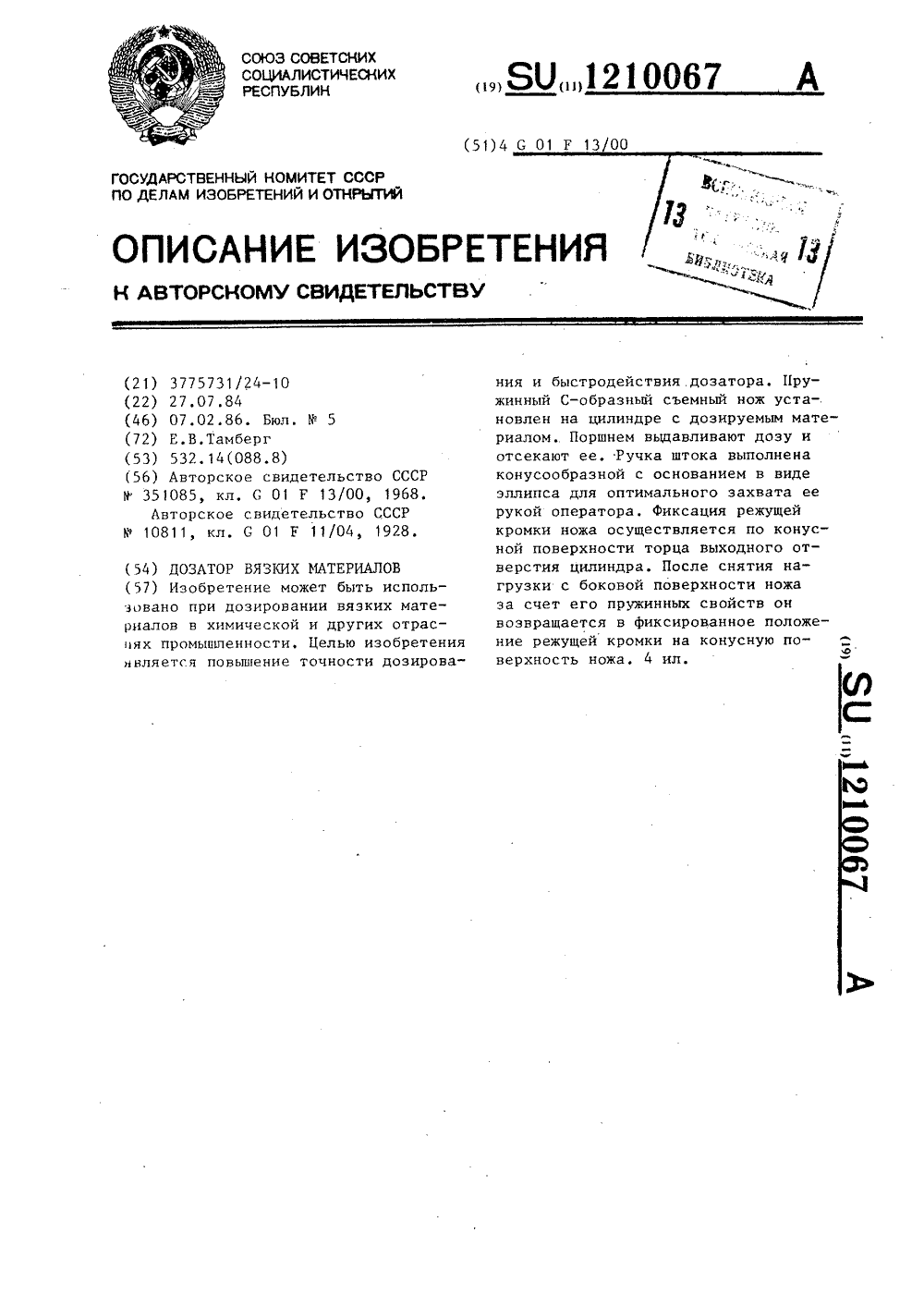

Номер патента: 1210067

Опубликовано: 07.02.1986

Автор: Тамберг

МПК: G01F 13/00

Метки: вязких, дозатор

...3, сна,бженныйштоком 4 со шкалой 5, на свобоцномконце 6 которого закреплена ручка 7,пружинный С-образный съемный нож 8,один конец которого закреплен нацилиндре 1, а другой .своей режущейкромкой 9 размещен на торце 10 концацилиндра с выходным отверстием 2,который выполнен конусным, а ручка 7конусообразной с основанием 11в виде эллипса, которым она закреплена на свободном конце 6 штока 4.Дозатор работает следующим образом.Выходное отверстие 2 цилиндра 1вводят в дозируемый материал (привыведенном из цилиндра 1 поршне 3со штоком 4 и снятом ноже 8) и продавливают последний до заполненияполости цилиндра 1. Выводят цилиндр 1 из дозируемого материала,очищают его торцы, устанавливаютсъемный нож 8 на цилиндре 1, вводятв полость цилиндра 1...

Номер патента: 1210068

Опубликовано: 07.02.1986

Авторы: Белолипский, Зубов, Колесников, Самойленко, Шелякин

МПК: A01B 13/16, G01F 23/04

Метки: поверхностного, стока, учета

...направляющими валиками 2, и цилиндрический стержень 3 из малорастворимого вещества в защитном корпусе 4. Защитный корпус 4 выполнен в виде отрезка металлической трубы с отверстиями для циркуляции воды, устанавливаемого вертикально в прудке перед водосливом.Верхний конец стержня 3 закреплен в крышке 5 корпуса 4, а нижний конецтт 1 находится на одном уровне сн у пем 8 Одо слива 1 .Устройство работает следующим обва,ВНИИПИ Заказ 511/52 Тираж 706 Подписное тттиат Ужгород, ул.Проектная, 4 ППатент",разом.Талые и ливневые воды, стекаюттцие с исследуемой водосборной площади направляются валиками 2 к водо- сливу 1 и стекают через его вырез. На водосливе устанавливается опрен деленный напор воды, зависящии от расхода стока, Величина его сначала...

Номер патента: 1210069

Опубликовано: 07.02.1986

Авторы: Коломойцев, Кравченко, Крысь, Соколовский

МПК: G01F 23/284

Метки: границы, раздела, сигнализации, сред

...диода,На чертеже представлена функциональная схема предлагаемого устройства.Полупроводниковый диод 1 установлен в волновом резонаторе 2, образованном отрезком волноводной линии 3 и короткозамыкающим поршнем 4, и через фильтр 5 нижних частот (проходной конденсатор) подключен к источнику б питания. Между полупроводниковым диодом и индикатором 7 включены конденсатор 8 и контур 9 низкой частоты, образованный конденсатором 10, индуктивностью 11 и резонатором 12, образующие совместно с полупроводниковым диодом 1 авто- генератор с частотой генерации на два порядка ниже частоты резонатора 2, конденсатор 13 и частотный детектор 14, Выход сверхвысокочастотного генератора обращен к границе раздела сред 1 и 11 с различающимися...

Номер патента: 1211609

Опубликовано: 15.02.1986

Авторы: Дубовой, Илясов, Лукичев, Сазонов, Штарев

МПК: G01F 1/00

Метки: бесконтактного, перемещения, пленки, пузырьковом, расходомере, скорости

...35 40 45 50 55- суммарный объем части мерной трубки от ее начала доточки установки второго датчика и элементов газовой системы, подключенных к входу пузырькового расходомера; 8,Ь 18 П: м,ф д универсальная газовая моль КпостояннаяВыходной сигнал датчика 21 плотности газа пропорционален плотности газа на входе мерной трубки 23. Это достигается в процессе работы датчика 21 плотности газа за счет того, что газ, поступающий в камеру 27 (фиг, 3), имеет такие же температуру и давление, как и газ в мерной трубке 23. Сигнал датчика 24 давления, поступающий на первый вход делителя 26, делится в нем на сигнал датчика 25 температуры, поступающий на второй вход делителя 26,Результат деления давления газа наего температуру равен плотности газа....

Номер патента: 1211610

Опубликовано: 15.02.1986

Авторы: Ваганов, Зазнобин, Немальцев, Рябченко

МПК: G01F 23/00

Метки: вибрационный, сигнализатор, уровня

...виде катушки 2 с ферромагнитнымсердечником, генератор импульсов 3,блок вентилей 4, датчик 5 перемещения, а также последовательно соединенные нелинейный шунт 6, полосовойфильтр 7, усилитель 8 и релейныйблок 9. Датчик 5 перемещения выполнен бесконтактным, например индуктивного или оптронного типа,Устройство работает следующим образом.В генераторе 3 формируются короткие импульсы положительной полярности и более продолжительные импульсы ЗОотрицательной полярности с периодомповторения, много большим периодасобственных колебаний механическойсистемы 1 . Положительные импульсычерез блок вентилей 4 и нелинейный з 1шунт 6 практически без потерь поступают на катушку 2 и ударно возбуждают механическую колебательную систему. При отсутствии...
