G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Номер патента: 351085

Опубликовано: 01.01.1972

Авторы: Вертоградов, Милеев, Нехамкин, Специальное, Шульгин

МПК: G01F 13/00

Метки: дозирования, жидких, пастообразныхматериалов

...газопровода 3 внутри дозируемого материала в трубке 2 начинает развиваться газовый пу 5 зырь (газовая полость). В момент, когда газовый пузырь коснется стенок трубки 2, отсечка заканчивается отделением дозы материала.Отсеченная доза материала движется к открытому концу трубки 2 и выбрасывается в необ ходимом направлении.По истечении времени, неовыдачи дозы из трубки 2, покращается. На этом цикл дозичивается.15 Предлагаемый способ можно применить принепрерывной подаче жидкости (см. фиг. 3,4).Из труоопровода 4 дозируемый материалнепрерывно подается в демпферную камеру 5 с диафрагмой б и из нее - в расходную труб ку 2. При подходе переднего мениска материала к датчику 7 .последний включает подачу сжатого газа из газопровода 3. Сжатый газ...

Номер патента: 351086

Опубликовано: 01.01.1972

Авторы: Пикчук, Прошин

МПК: G01F 23/70

Метки: дискретный, поплавковый, уровнемер

...прошиты записывающей обмоткой 10 постоянного смещения. Выходные обмотки 11 каждого сердечника подключены к шифратору 2,Поле считывающих обмоток 8 в каждом сердечнике 7 направлено против поля записывающей обмотки 10. Поле компенсирующей обмотки 9 совпадает по направлению с полем обмотки 10. Ампер-витки считывающей обмотки 8 выбраны больше суммы ампер-витков записывающей обмотки 10 и коэрцитивной силы сердечника. Ампер-витки записывающей обмотки 10 выбраны несколько больше величины коэрцитивной силы,Допустим, что уровень жидкости в резервуаре определяется высотой Н и магнитопровод 4 занимает положение, указанное на чертеже, Тогда в измерительных обмотках б, расположенных в замкнутой части магнитопровода, наводится максимальная...

Номер патента: 351087

Опубликовано: 01.01.1972

Авторы: Зильберг, Чайников, Шакирз

МПК: G01F 23/16

Метки: газовых, герметичности, прибор

...объ ступает сжатый возд е ИТ повышается и контакта датчика КДма прибора.трубку ИТ, резервуар, ти трубкичик КД - 30 чертеже изобр ибор включает ий конец кото ненный водой установлен к жена блок-схе измерительную ой опущен в в верхней ча нтактный дат Пр ниж,н запол ИТ И зоб ретени е относится к обл асти электрон но-пневматических приборов и,касается при бора контроля герметичности газовых комму никаций. Известны приборы контроля герметичности газовых коммуникаций, включающие измерительную трубку, заполненную водой, контактный сигнализатор уровня, реле времени, электропневмоклапан и индикатор. 1Однако, в некоторых случаях точность определения изменения уровня жидкости в измерительной трубке недостаточна и занимаег много времени.Цель...

Номер патента: 351507

Опубликовано: 01.01.1972

Авторы: Дымшиц, Мар, Радько, Сельского

МПК: A01J 7/00, G01F 23/60

Метки: 351507

...в виде желоба, контактирующего с верхней частью ротора и подпружиненного к ней,На чертеже схематично изображен предложенный групповой счетчик молока,Счетчик содержит корпус 1 со сборной 2 и отводящей 3 камерами, соединеннымн вакуумной трубой 4, и дозирующий ротор 5. Верхняя часть наружной поверхности ротора 5 прижимается посредством упругого элемента б к желобу 7.Дозирующий ротор 5 выполнен в виде полого цилиндра с внутренней перегородкой 8, которая делит его полость на камеры 9 и 10.В камере 2 расположен поплавок 12 и контакты 13 механизма привода 14. Механизм Молоко поступает в соорную камеру 2 ичерез проем 11 заполняет камеру 9. Если 10 объем молока в камере 2 будет достаточным,то поплавок 12 всплывает, включает контакты 13, и...

Номер патента: 352134

Опубликовано: 01.01.1972

Авторы: Краснер, Фишман

МПК: G01F 1/06, G01F 1/08

Метки: датчик, крыльчатый, расхода

...к упору 10 на оси крыльчатки. Снаружи корпуса 1 датчика размещена катушка 11.Жидкость, протекспиральную крыльчазультате чего в ату ая через датчик, вращает тку 2 с магнитом д, в решке 11 наводятся импульсы переменного тока с частотоц, пропорццональной угловой скорости крыльчатки 2.Прц малом расходе жидкости динамическоедавление потока на торцовую поверхность ба рабана мало, и барабан 8 винтовой пружиной 9 поджат к упору 10, При увеличении расхода динамическое давление потока на торцовую поверхность барабана 8 возрастает, ц при превьшенцц усилия пружины 9 барабан 8 на- О чинает перемещаться вдоль осц крыльчатки 2ц входит в отверстие струевыпрямителя б с малым зазором. В результате этого значительно возрастает трение жидкости о...

Номер патента: 352136

Опубликовано: 01.01.1972

Авторы: Жидонис, Каунасский, Паулаускас, Станевичюс, Чепулис

МПК: G01F 11/18

Метки: дозатор, продуктов, сыпучих

...в катушку, вибрирующий сердечник.Сущность изобретения поясняется чертежом.Дозатор содержит два бункера 1 и 2, корпус 3, носитель 4 мерников и два ряда мерных стаканов б, б. На корпусе дозатора 3, на месте крайних положений мерных стаканов, закреплены катушки 7, 8 для создания колеблющегося магнитного поля. Внутри корпуса расположен носитель 4 мерников с двумя рядами мерчых стаканов, на которых закреплены стержни 9, 10, которые при входе в катушки 7, 8 образуют вибрирующий сердечник. Привод носителя меринков осуществляется гидро- или пневмоцилиндром 11, шток 12 которого выполнен телескопическим, и пружиной 13,Работает дозатор следующим образом.Цилиндром 11 объемные меринки поочередно проводятся то под один из бункеров 1, 2, то над...

Номер патента: 352137

Опубликовано: 01.01.1972

Авторы: Жидонис, Лазаравичюс

МПК: G01F 11/40

Метки: дозирования, сыпучих

...системоц пле тора ния поясняет ния оста Цель изобретения - обеработы системы шнеков иЭта цель достигается тесоединены между собой вмежду собой зубчатымикоторых служат располокфигурных пакетов зубчатпосредством редуктора созубчатых колес шнеков.Сущность техническогочертежом. Дозатор содержит плиту основания 1 и бункер 2, в которых закреплены дозирующие шнеки 3. На валах шнеков закреплены взаимодействующие зубчатые колеса 4. Приводом шнеков служат расположенные на матрицах 5 фигурных пакетов б зубчатые рейки 7, взаимодействующие с зубчатым колесом 8. Зубчатое колесо 8 закреплено на горизонтальном валу 9 для привода конической пары зубчатых колес 10 и 11, которое через вал 12 и гитару из зубчатых колес 13 - 15 взаимодействует...

Номер патента: 352138

Опубликовано: 01.01.1972

Авторы: Сиротенко, Специальное

МПК: G01F 13/00

Метки: дозирования, жидких, металлов

...длясоздания постоянного уровня металла на желобе 2.Для предотвращения охлаждения металлажелоб 2 над поверхностью металла б имеет 25 кожух 7, сообщающийся с атмосферой посредством патрубка 8. На расстоянии полюсного деления т от верхнего края индуктора 4 желоба 2 на высоте, ограниченной глубиной электромагнитного проникновения поля индук тора, а именно на высоте меньшей толщины352138 Предмет изобретения Составитель А, Ка тор В. Левятов Техред 3. Тараненко Корректор Т. Миронова Изд. л 1 з 1305 Тираж 406 Подписноео делам изобргтспий и открытип 1 при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5 аказ 3201/16ЦИИИПИ Комитс Типография, пр. Сапунова,слоя металла, на желобе установлена пластина 9, которая образует со стенками желоба...

Номер патента: 352139

Опубликовано: 01.01.1972

Авторы: Балакишиев, Барденштейн, Колчин, Тер

МПК: G01F 23/16

Метки: жидкости, пневматический, сигнализатор, уровня

...аппарат выполнен в виде перемещающейся по направляющим подпружиненной полой платформы, которая снабжена патрубком, соединенным гибким шлангом с трубопроводом сжатого воздуха, и рядом отверстий, расположенных в днище платформы, причем на платформе установлен постоянный магнит, взаимодействующий с магнитоуправляемым контактом контактного устройства.Такая конструкция сигнализатора позволяет расширить диапазон измерения и повысить надежность его работы в условиях вязких и загрязненных жидкостей.На чертеже представлен описываемый сшнализатор уровня. Он состоит из струйного аппарата 1, гибкого шланга 2, направляющих 3, пружины 4, постоянного магнита 5 и магцитоуправляемого контакта б,Уровнемер работает следующим образом.Через гибкий шланг 2 в...

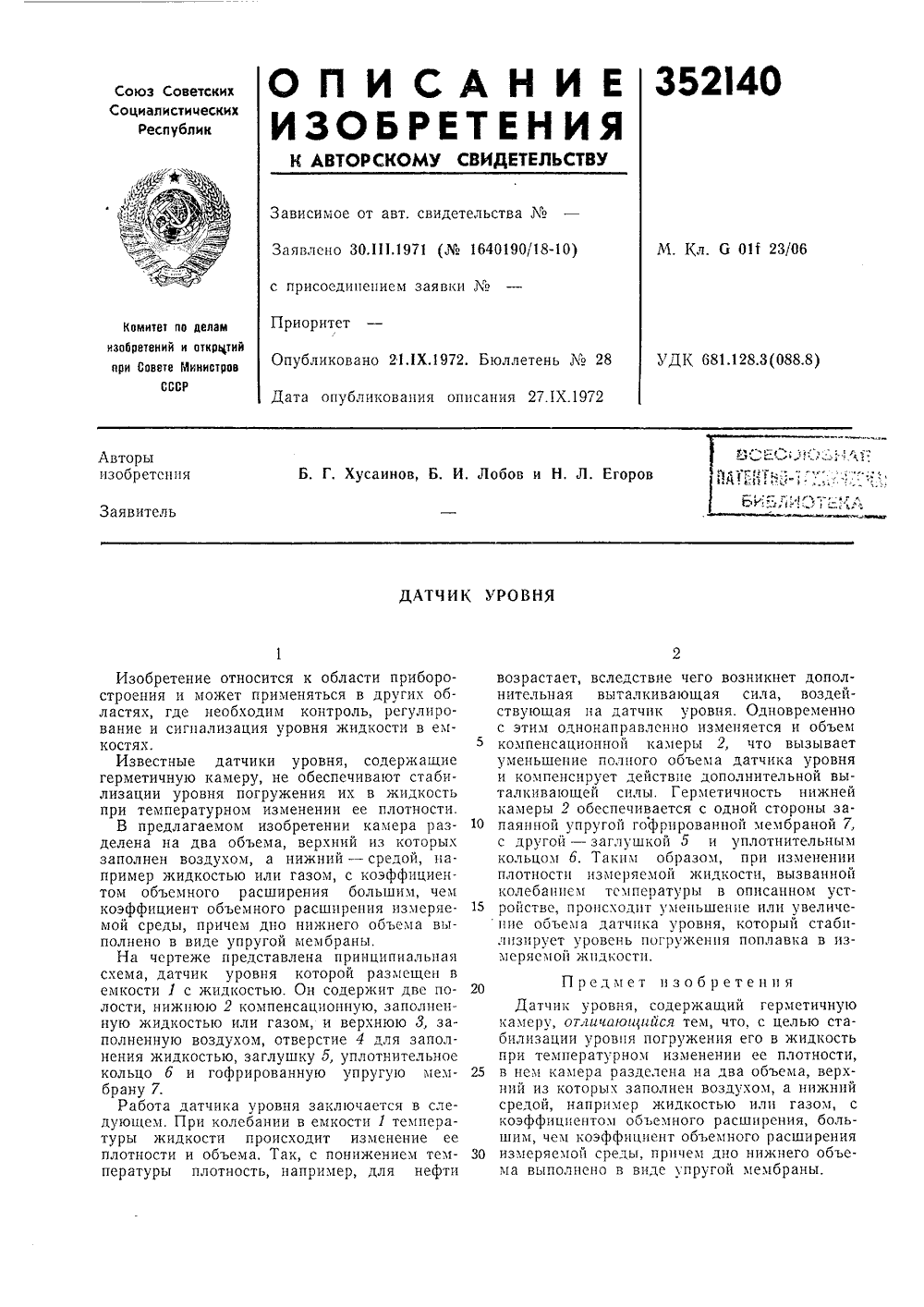

Номер патента: 352140

Опубликовано: 01.01.1972

Авторы: Егоров, Лобов, Паш, Хусаинов

МПК: G01F 23/64

Метки: датчик, уровня

...Он содержит две полости, нижнюю 2 компенсационную, заполненную жидкостью или газом, и верхнюю 3, заполненную воздухом, отверстие 4 для заполнения жидкостью, заглушку б, уплотнительное кольцо б и гофрированную упругую мембрану 7.Работа датчика уровня заключается в следующем. При колебании в емкости 1 температуры жидкости происходит изменение ее плотности и объема. Так, с понижением температуры плотность, например, для нефти возрастает, вследствие чего возникнет дополнительная выталкивающая сила, воздействующая на датчик уровня. Одновременно с этим однонаправленно изменяется и объем компенсационной камеры 2, что вызывает уменьшение полного объема датчика уровня и компенсирует действие дополнительной выталкивающей силы. Герметичность...

Номер патента: 352141

Опубликовано: 01.01.1972

Авторы: Алеев, Нефтехимии, Соколин, Специальное, Тучнин

МПК: G01F 23/38

Метки: жидкости, сигнализатор, уровня

...электрических контактов, позволяет сэкономить дорогостоящую нержавеющую сталь, упрощает конструкцию и обеспечивает удобство обслуживания.На чертеже изображен предлагаемый сигпализатор уровня жидкости.Спгналцзатор состоит из чувствительного элемента с монтажным фланцем и переключающего блока.Чувствительным элементом сигцализатора служит цилиндрический поплавок 1. На конце поплавка закреплен рычаг 2, внутри которого помещен ведущий постоянный магнит 3. Для защиты магнита от воздействия среды торцовая часть рычага герметизирована колпачком 4. Перемещение рычага ограничено упорами 5 и б. Поплавок с рычагом может поворачиваться на осц 7, установленной в кронштейне 8. В зоцс действия постоянного магнита в отверстие монтажного фланца 9,...

Номер патента: 352142

Опубликовано: 01.01.1972

Авторы: Брыков, Винокуров, Егоров, Калашников, Пате, Соколов

МПК: G01F 23/16

Метки: емкости, жидкости, уровня

...а дифманометр подключен одной полостью к барботажной трубке сумматора, а другой - к трубке, соединяю щей источник газа с газовой подушкой емкости,Изобретение относится к области измеренияуровня жидкости в емкости барботажнымспособом,Известны системы измерения уровня жидкости в емкости. Однако в них из-за существенной нслинейности чувствительного элемента дифманометра при малых давлениях резковозрастает погрешность измерения при маломуровне жидкости в емкости,С целью устранения указанного недостатка 10предложенная система снабжена сумматором,выполненным в виде резервуара с известнымзаданным уровнем жидкости, в которую опущена бар ботажная трубка, соединенная систочником газа. Причем барботаяная трубка, опущенная в емкость, соединена...

Номер патента: 352143

Опубликовано: 01.01.1972

Авторы: Вальцов, Колпаков, Локтионов, Радилов, Швецов

МПК: G01F 23/24

Метки: непрерывного, уровня, электропроводных

...ет цзобретени Изобретение относится к области измерения уровня электропроводных материалов.Известные способы измерения уровня, основанные ца использовании электроконтактцык датчиков, це обладают достаточной надежностью вследствие обгорания и износа электродов,По предлагаемому способу с целью повышения надежности направляют на поверкность контролируемого материала пламя го релки, подключают горелку и контролируемый материал к измерительному прибору и по изменению электрического сопротивления в цепи горелка - пламя - контролируемый материал судят об уровне, 1На чертеже представлена схема осуществления описываемого способа.К горелке 1 с пламенем 2 и сосуду 3 с контролируемым электропроводным матсриалом 4 подключен усилитель 5, к выходу...

Номер патента: 352145

Опубликовано: 01.01.1972

Автор: Хусаиков

МПК: G01F 25/00

Метки: жидкости, поверки, уровнемеров

...до 100 лл; прп этом загорается лампочка (це показана ца чертеже) на пульте б, а кла пан 10 автоматически закрывается наполовину ц включастся регулирующая игла 11, которая тонким регулированием точно устанавливает уровень О (нуль) и отключается.После установки нуля в измерительных тру бах 5 устанавливается О (нуль) на всехповеряемых уровнемерах, Устройство готово к поверке. Теперь, устанавливая контрольные точки, производят прямой и обратный ход поверки (прямой ход - повышение уровня 25 жидкости, обратный ход - понижение уровняжидкости).Прямой ход производится следующим образом, Нажатием ца кнопки с пульта б управ леция открываются клапан 10 и регулирую щая игла 11, и уровень жидкости поднимается352145 10 Редактор Т. Ларина Заказ 3042/5...

Номер патента: 353144

Опубликовано: 01.01.1972

Авторы: Ефимов, Романов

МПК: G01F 1/05

Метки: газа, датчик, расхода

...превышает половины площади одного из отверстий.Кроме того, сечение дополнительного напорного элемента имеет каплевидную форму, что,позволяет уменьшить гидравлическое сопротивление.На чертеже показана схема описываемого датчика, содержащего корпус 1, поворотный напорный элемент 2 с отверстиями 3, дополнительный напорный элемент 4 с отверстиями 5 и канал 6, выполненный внутри поворотного напорного элемента 2.Датчик работает следующим образом. Газ поступает в корпус 1 и, оотекая дополнительный напорный элемент 4, создаег в его отверстиях 5 разрежение. Благодаря тому, что отверстия Л элемента 2 и отверстия 5 элсмсцта 4 выполнены вдоль образуощих каждого из этих элементов и расположены друг против друга, разрежение образуется также в канале 6...

Номер патента: 353145

Опубликовано: 01.01.1972

Авторы: Государственный, Шонин, Шувалов, Янбухтин

МПК: G01F 1/075

Метки: датчик, расходомера

...при использовании для высо 2тцческцх давлений в измерительной являются низкие чувствительность и прибора, а также узкие диапазоныпреобразователя 3 измеряемого параметра (псрсхещсция) в выходной сигнал, герметичной камеры 4, заполцсццой жидкостью О и отделенной от полости с измеряемым веществом п 1 бкой мсмбрацоц б,Устройство работает следующим образом. При воздействии потока измеряемого вещества чувствцтсльцый элемент 1 перемещается (вращается), ц это перемещение с помощью бескоцтактного преобразователя 3 преобразуется в электрический сигнал, Величина выходцого сигцала преобразователя 3 зависит от зазора между ротором и преобразователем и умецьшается пропорционально квадрату величины этого зазора. Мембрана б, испытывая действие...

Номер патента: 353146

Опубликовано: 01.01.1972

Автор: Щеглов

МПК: G01F 3/00

Метки: давления, жидкостей, замерзающих, застывающих, кристаллизующихся, отбора, паров

...на их стенках и, переходя частично в твердую фазу, засоряют ее.Предложенный способ дает возможность защитить импульспые тр 1 бки от попадания в них паров измеряемых веществ за счет того, что инертный газ пропускают через слой кон денсата, образуемыи сконденслроваьшимися парами изхеряемого вещества, при этом температуру конденсата поддержиВают Выше точки застывания, замерзания или :.ристаллизации этих веществ.Сущность способа реализуется схемой, показанной на чертеже.На аППара 1 Е 1 С ПрОдуКтаМИ, даВЛЕНсЕ Паров которых измеряют, устанавливают гидрозатвор 2. 1 ар. измеряемого продукта поступают в гидрозатвор 2, где частично кондснсируются и создают слоей горячего конденсата. вестос кор инертный газ, к ьную трубку 4 1 через...

Номер патента: 353147

Опубликовано: 01.01.1972

Авторы: Коган, Лифшиц, Ная

МПК: G01F 3/10

Метки: жидкости, количества, скоростной, счетчик

...оялочки 6, предназначенной для дискретного 0.,1 сщсция кривой погрешности, сцльфс;1 а 7, одпц конец ко- тО)ОГО )ксстко закреплсн, 2 Второ 1 ксцсц сцяО)ксц донышком 8, Ол 2 ГОдяря чс)1 вцмтрсццяя полость спльфоца ссоощсца с патрубком 1, а наружная полость черсз ка 1 гал 9 сообщена с патрубком 2, упора О, пружины 11, направляющей цлацкц 12, хстацовлсцц 011 ца оси 1,3, закрсцлсццой в средней части ссчсц:я патр Ок 2 1, штока 11, заф,рсплсццого к8 силь)сц; звеня 15, п 121)ци 1)цо сосдпцсццого со штоком ИПЯП 1 равля 10 щс.ля,1 си 12. Прц работе счстч 1 гка ца цо)пгнальцом и оольших расходах усилие,;возцикающсс вследствие перепала давлений между входным 1 и выходным 2 патрубками счетчика и действующее на донышко 8 сильфона 7, больше усилия...

Номер патента: 353148

Опубликовано: 01.01.1972

Авторы: Кравченко, Кубанский, Сельскохоз

МПК: G01F 3/16

Метки: жидкости, объемный, расходомер

...псступающей в дозирующие камеры.и выходящей из них. ЗоМалый поршень 4 при помощи контакта 13 присоединен и трпггерпому устройству 14, к ео ГО)0)у прсос,:1 ппсы та еже Бинть, с,уея с .)птяе 2 ми, элсетромЯГпить, рт 1 сположснпьс у ОспОВВОГО п 01111 п 51, и элеетрол 13 Г 11 Т П Ы С Сг 11 и 31111 .11)п Быходс кп,;)еос Бз Л)зпрОп 0 ея- с) ) чспсз е.111 пяп1 10)пспьпь лспствпсм 1)язь)сжсВ 5 и элсетромягпп Гя 7 перемещается Ою упоря.Зяте Г)с) 11 и 2.Т,Б работ ) Я,ы й п, рпснь . В егмеручерез .лапан 10 поступает пор цп жплОсгп. КГ;1 п 11 9 и 12 при этом 3)Е)ЬТЬ. ЖИЛЕОС 1 Ь БЫХОДПГ ИЗ Е 1)1 СРЬ ), 3 1101)1011 ьпе)с.,сп 11 стсЯ О 1 ОРЯ В В 11 Г д и 3 2 )Ь 1 Е 2 С Т Ц С П Ь ТС Ж.Т В Н з) 1д П Е 0 И Т Я 1,- ть 1 ри этом и; трпГГБ 1);Ос...

Номер патента: 353149

Опубликовано: 01.01.1972

Авторы: Кекелидзе, Цинадзе

МПК: G01F 23/22

Метки: гелия, жидкого, сигнализатор, уровня

...мсдп в кубическом са метре германия.Иа чертеже прсдставлеца принпи)пиал скема описываемого сигнализатора,Термочувствитсльный полупровсдццк датчик-элемент 1 включен в одно из измерительного моста, в который вклю сопротивления 2, 3 и 4. ализатор уровня жидкого и тсрмочувствительцый нный в электрический измедиагональ которого включе цбор, от.тпчаюаийся тем, что сипя чувспвитсльцости и то рмочувствитсльцый датчик )ацця, легированного медью с 10" - 10 гз атомов мсди в ю етре германия. гелия, содатчик, рительный ц вторич, с цельючцостц, в выполненкоццецт- бическом Сигндсржащвключсмост, вный прповышцсм тсиз геррациейсацтцм ьа овый цы Изобрстсцис относится к областительной тскники.Известцые сигцализаторы уровнягелия, содержащие терм...

Номер патента: 353150

Опубликовано: 01.01.1972

Авторы: Гойхрах, Кодзаев

МПК: G01F 23/296

Метки: акустический, веществ, жидких, сигнализатор, твердых, уровня

...Акустически и сцгн кцх и твердых вещес 15 дах, содержащий цз акустических колсбан рическуао схему контр что, с целью повышен стц, оц снабжен двум 20 в другой трубками,тымп нижними кон сосуде, а верхними -помощи звуководов с телю ц приемнику коНастоящее изобретение относится к области измерения и контроля уровня акустическими средствами.Известные акустические сигнализаторы уровня жидких и твердых веществ, находящихся в сосудах, содержащие излучатель и приемник акустических колебаний, включенггые в электрическую схему контроля недостаточно точны и надежны при сигнализации уровня различных физических сред.Предлагаемый сигнализатор для повышения надежности и точности снабжен двумя расположенными одна в другой трубками, установленными...

Номер патента: 354268

Опубликовано: 01.01.1972

Авторы: Гарнов, Попов, Френкель

МПК: G01F 1/68

Метки: расходомер, тепловой

...в измерительный патрубок расходомера помешают в массивный металлический отделен ный от,него кожух, или окружают снаружи толстым слоем теплоизоляции и металла,Цель изобретения - обеспечение измерения малых расходов любых газов и жидкостей с одновременной зашитой термоэлементов теплового расходомера от внешних тепловых ваздейснвий (от печей, батарей центрального отопления, теплообменников, сквознячков, солнечных лучей) и от магнитных по лей (от сварочных аппаратов, электронагревателей, искрящих устройсвв) без увеличения инерционности приборов.Это достигается тем, что тепловой расходамер снабжен карссасам, образстванным из параллельных пучкав термоэлеостродов термобатареи, равномерно расположенных по периметру измерительного патрубка....

Номер патента: 354269

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Гидротехнических, Инженерной, Лобачев

МПК: G01F 23/16

Метки: безнапорных, жидкости, каналах, расхода

...убке 4 р 10, овень Редуктор 8 и конпечивают подачу в тмалым расходом (3чае потери давленияпренебрежимо мальвключаемый по схемжидкости, поступаюФорму кривых вв завясимости отбезиааорвого канала 25 и иядричвскч 2, штуцер ита тор Изобретение относигся к изхтехнике и может быть использконтроля расхода сточных вод.Известные устройства для изюмхода жидкости имеют сложеннуюзависимость расхода от уровнянекием, что затрудняет их эквплуатме того, они не обеспечивают нточности измерения из-за вликниподхода жидкости при измеренииричеокой трубкой,Это достигаегся твм, что в устроисгве перегородка выполнена в ви 1 де вставки, форма которой соотвеэст 1 вует попереч 1 ному сечению канала, а товарец ее снабжен вырезом, обеспечи 1 вающим пропорцианалыную...

Номер патента: 354270

Опубликовано: 01.01.1972

Авторы: Сергеев, Сергеева

МПК: G01F 1/56, G01L 1/20

Метки: биб, пиотемл

...фигурный диск-шайбу 1 с приклееяным (или другим способом прикрепленным) к нему эла стичным лепестком-,заслонкой 2 выполненной из резины, каучука отли пластмассы. Внутри заслонки 2 образована полость для ввода контактных электродов т и 4. Для прохода этих элекпродов в диске 1 высверлены отверстия с резьбой. Для предохранения полости внутри лепестка от смятия давлением окружающей жидкости,в ней,имеется жесткая металлическая вставка 5, которая одновременво выполняет 5 роль промежуточного контакта. Через изолирующие пру 1 эки 6 с резьбойдля ввинчива 1 ния .их,в опверстия,на диске 1 вводят электроходы 3 и 4, которые представляют собой,д 1 ва жеспигох металлических прутка ,диамегром 2 - 4 лм.Реле расхода сплошной среды...

Номер патента: 354271

Опубликовано: 01.01.1972

Авторы: Молодкин, Морален, Потехин

МПК: G01F 15/075

Метки: автоматическое, количества, сыпучего

...ленте.Это,позволяет, упростить конструкцию уст 1 ройства и повнсить его надежность.На чертеже глоказана принципиальная схема устройсъва.,11 ри наличии в бункере сыпучего,материала датчик 1 подготавливает схему к работе. С включением транспортера 2 начинается движением ленчы и материала и вращение тахотенератора 3, вырабатывающего напряжение, пропорциональное окорости движения ленты. Напряжение тахотенератора 3 подается на потенциометр 4, положение ползунка которого механически связано с датчиком 5 уровня. Чем больше сыпучего материала,на транспортере 2, тем выше датбюро торфяного машиностроени чик уровня б, а, соотвеытвенно, тем больше напряжения подается на двигатель б, который является исполнительным органном интегрирующего...

Номер патента: 354272

Опубликовано: 01.01.1972

Авторы: Бондарчук, Остропольский, Ступак

МПК: G01F 1/12

Метки: расходомер, турбинный

...датчиком 7 импульсов.15 ся к области пр турбинным расх асхода жидкости о на нефтепров оро мо х и ьх расходомерах темосуществляется термоимся пропорционально ы, который с помощью поворачивает лопасти потока.механическойгрешности пр передачии коррек Цель изобретения - повышение точности измерения.Это достигается тем, что термокорректирующее устройство выполнено в виде биметаллического кольца, установленного соосчо с валом турбины и соединенного с лопастями последней с помощью ходовых гаек, закрепленных на биметаллическом кольце.На фиг. 1 показана схема предлагаемого расходомерана фиг. 2 - узел соединения лопасти турбины с биметаллическим кольцом.Лопасти 1 турбины с вмонтированными магнитными элементами 2 и резьбовыми наобретения редм...

Номер патента: 354273

Опубликовано: 01.01.1972

Авторы: Анилов, Решетов, Сабашвили, Смирнов, Хин

МПК: G01F 11/04

Метки: дозатор, жидкости, объемный

...13 или 14 и давле 1 ния в нагнетательной полости 31 или 32. Одновременно под дейспвием этого же давления открывается нагцетательный класная 21 или 22 и дозируемая среда через штуцеры 25 и 26 выходит в систему напнетания.В полости, огранцчеццой внутренней ,поверхностью главного цилиндра 1 и торцами поршней 7 и 8 (в ресивере), объем не изменяется, так как расстояние между порцнями при их движении не меняется, Поэтому в ресивере происходит стабигльное успокоение вихриевых,протоков дозируемой среды, что положительно влияет на наполнение полостей 31 и 32 и на точность дозирования. По мере отсасывания дозируемой среды из ресивера наполнение последнего происходит в следу ющем порядке: штуцер 27, канал 28, полости30 и 31, эллиптические вырезы...

Номер патента: 354274

Опубликовано: 01.01.1972

Авторы: Андрианов, Какорин, Лукь

МПК: G01F 15/04

Метки: газа, дифманометр-расходомер

...автоматичсски рсшает уравнение (3) следующим образои.Датчик 1 петрепада давления преобразует приложенный к нему перепад давления ЛР на сужающем устройстве в псременное напряжение 11 лРпропорциональное перепадудавления:ЬдР - КР ЛР, (4) где КлР - коэффициент,преобразования датчика перенада давления.Напряжение Ор приложено к,потенцси эметричеокому преобразователю датчика 2 давления. Параметры датчика, выбраны таким образом, что обеспечивается пропорциональность коэффициецта его передачи, абсолютцому давлевцно Р, приложенному к нему; где ОР - напряжение,на выходе датчика,;К в ,коэффициент преобразования датчика.Для обеопечения описываемой соотношением (5) характеристики ,преобразования датчик давления может содержать...

Номер патента: 354275

Опубликовано: 01.01.1972

Авторы: Автоматики, Тимофеев

МПК: G01F 23/60

Метки: 354275

...регулируется уравень воды). Контакты 3 и 4 закреплены на планках 13, удерживаемых в задаином положении гайками 14 с правой и левой резьбой, установленных ца валу 15. При вращениц вала 15 электроприводом 1 б связанные с ним,планки 13 е контактамц 3 и 4 оближаются или;расходятся, в результате чего может быть изменена зона 17 нечувствительности ретулятора.,Автоматический регулятор работает следующим образом, При уровне воды Н в емкости В в емкости Б устанавливается 1 т уровця,водыв рабочей емкости А - й, а в пустотелом,попл авке 1 - Ьт, Предположим, что в этом случае вся пневмогидравлическая система находится .в равновесии, а магнитный контакт расположен в зоне 17 нечувствительности, Если отметка в канале возрастает до значения Н, то...

Номер патента: 355499

Опубликовано: 01.01.1972

Автор: Кандрачук

МПК: G01F 1/00

Метки: 355499

...в нижней из которых расположен поплавок со стержнем, а в верхней - два электроконтакта, причем верх няя точка нижней секции сообщена с атмосферой калиброванным отверстием.Схема прибора показана на чертеже,В начале измерения уровень жидкости в испарителе 1 и поплавковой камере 2 одинаков. 20 Нижний конец воздушной трубки 3 закрыт жидкостью. Так как воздух не поступает в сосуд 4, вода из него не вытекает, По мере испарения уровень жидкости в испарителе 1 и поплавковой камере 2 понижается, нижний 25 конец трубки 3 открывается, и в трубку проходит пузырек воздуха, поступающий в сосуд 4, из которого вытекает жидкость по трубке 5. При этом уровень жидкости в и поплавковой камере вновь повыша вая нижний конец трубки 3 и пр ступление воздуха...
