G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Номер патента: 1714372

Опубликовано: 23.02.1992

Авторы: Борцов, Кушуль, Разов

МПК: G01F 1/66

Метки: датчик, расходомера, ультразвукового

...в материале, из которого выполнены цилиндрические вставки.Плотности прямоугольных пазов 10 сориентированы под прямым углом к продольной оси мерного участка. 3Датчик работает следующим образом.При излучении зондирующего сигнала по потоку в качестве излучателя работает ЭАП 2, а в качестве приемного элемента - ЭАП 3 Излученные ЗАП 2 сигналы испытывают отражение от отражающих оснований 8 цилиндрических вставок 4, 5, 6 и попадают на ЭАП 3, При излучении зондирующего сигнала против потока датчик работает аналогичным образом, но, в обратном направлении,Акустический луч, попадая на отражающую поверхность вставок 8, отражается отних, однако часть энергии переходит в теловставок, испытывая при этом преломлениена границе раздела контролируемая...

Номер патента: 1714373

Опубликовано: 23.02.1992

Авторы: Володарский, Котенко, Сигал, Штейнберг

МПК: G01F 13/00

Метки: дозатор, компонентов, смеси

...датчиков фиксации положения стрелки,Дозатор работает следующим образом. После команды пуска последовательно на-ф бираются дозы различных компонентов, Сигналом к закрытию одного клапана и от- крытию следующего является прохождение стрелки указателя бесконтактного датчика. После полного набора доз может быть произведен слив в месильную емкость.Недостатком дозатора является невозможность работы с месильными машинами непрерывного действия. Цель изобретения - повышение надежности работы за счет обеспечения непрерывности подачи смеси.Дозатор смеси компонентов включает бункер для набора доз компонентов в заданном соотношении. Согласно изобретению в него .введены два датчика, регулируемый клапан с исполнительным механизмом, мешалка,...

Номер патента: 1714374

Опубликовано: 23.02.1992

Автор: Кюрегян

МПК: G01F 13/00

Метки: жидкости, массы, резервуаре

...лежит в пределах от Р,з до Рм 2, где Рмз = А 2 мин Рм 2 - А 1 мин А 2 мин РмТогда любой 9-тый ИГД, обеспечивающий требуемую точность определения массы жидкости, замеряет давление жидкости в пределах ц =1,2 К,где Р - показание ц-того ИГД: Рм 1 - максимальное давление ц-тог ИГД; Рм(р+1) - МИНИМаЛЬНОЕ даВЛЕНИЕ 9-тОГ ИГД, равное максимальному давленик 5 (ц+1)-го И ГД101при ц = 1 П А минА мин - минимальный относительны,уровень измерения -того ИГД определяемый д Рп - приведенная погрешность -тогсИГД Рмакс абсолютная максимальная погреш. ность -того ИГД.Из этого следует что каждый последую щий устанавливаемый в резервуаре допол нительный ИГД должен иметь болес высокую чувствител ь ность, чем и редыду. щий, поскольку каждый последующий ИГД...

Номер патента: 1714375

Опубликовано: 23.02.1992

Авторы: Кан, Турковский

МПК: G01F 17/00

Метки: внутреннего, емкости, объема

...змещенной внутри измеряемой ри этом колебания воздуха возо внутреннем объеме измеряети и в объеме трубки с частотой тоткр, Микрофоном 3,1714375 50 55 расположенным на переднем торце трубки 7, принимается звуковой сигнал этой частоты, измеряется и запоминается электроизмерительным блоком 4, Затем заглушки 8 и 9 закрываются, излучателем 2 возбуждаются звуковые колебания только во внутреннем объеме измеряемой емкости 1 и с другой резонансной частотой 5 ззр. Звуковой сигнал такой частоты также принимается микрофоном 3, измеряется и запоминается блоком 4. Таким образом, при изменении объема дополнительной емкости происходит сдвиг резонансной частоты колебаний, Блоком 4 по отношению измеренных резонансных частот 1 отр, и 1 ззр,...

Номер патента: 1714376

Опубликовано: 23.02.1992

Автор: Судиловский

МПК: G01F 23/00

Метки: датчик, жидкости, утечек

...усилию отрыва поплавка от поверхности жидкости с помощью ряда отверстий силовой перфорации 3, которые взаимодействуют со штырями шкива 5 механизма натяжения.Отверстия служат также для предотвращения проскальзывания и соскакивания ленты со шкива при намотке,15 20 М 25 30 35 40 45 50 55 Кроме того, снаружи на длине перфори рованной ленты, равной высоте емкости имеется отдельный ряд равномерно распо. ложенных с шагом 0,1 мм и менее углубле ний в виде поперечных пазов 4 для индикации утечек.Продольные оси обоих рядов, проходя. щие через центры отверстий и пазов, пред. ставляют собой вертикальные прямые линии.Поперечные пазы 4 предназначаются для исключения попадания отраженного ла земного луча в фоторезистор 6 путем изме нения положения...

Номер патента: 1714377

Опубликовано: 23.02.1992

Авторы: Белов, Гостев, Журавлев

МПК: G01F 23/14

Метки: гидростатический, уровнемер

...10 и разделительный сосуд 4 с нижней частью емкости,Уравнительный сосуд 2 непосредственно, а заполнительный сосуд 7 через вентиль 309 соединены с импульсной линией минусовой камеры дифманометра 1. Импульснаялиния плюсовой камеры дифманометра 1соединена через вентиль 11 со сливным патрубком б. 35Устройство работает следующим образом.Перед включением уровнемера в работуснацала заполняют разделительной жидкостью уравнительный сосуд 2, для чего закрывают вентили 10 - 12 и открываютвентили 8, 11 и 9,и через заполнительныйсосуд 7 заливают разделительную жидкостьдо появления ее через сливной патрубок б,после чего вентили 8 и 9 закрываются, а 45вентили 10 - 12 открываются. Разделительная жидкость будет выдавливаться из уравнительного сосуда 2 в...

Номер патента: 1714378

Опубликовано: 23.02.1992

Авторы: Верава, Светличный, Чупахин

МПК: G01F 23/22

Метки: жидкости, уровня

...при наполнении резервуаранасосом.Для использования устройства в режиме автоматического откачивания резервуара по трубопроводу 42 перемычки клемника41 должны быть установлены в положение1 и полярность диодов 26, 27, 28, 35, 37, 39формирователей изменена на обратную.Поз,43 обозначен трубопровод аварийногосброса жидкости, над поз.44 - расходныйтрубопровод.Устройство работает следующим образом. По мере понижения уровня жидкостиконтакт датчиков с него нарушается, и когдауровень становится ниже датчика 34, на обкладках конденсатора 25 изменяется полярность напряжения: правая обкладкаприобретает положительный потенциал,так как сопротивления изоляции датчика 34значительно больше, чем резистора 40. Аналогичной полярности...

Номер патента: 1716333

Опубликовано: 28.02.1992

Авторы: Бормусов, Глебов, Кратиров, Щелков

МПК: G01F 1/32

Метки: вихревой, расходомер

...подключаются к блоку 10 обработки сигналов и другие зонды 3. Выход блока 10 обработки сигналов подключают к частотомеру 11. В случае, если имеется один зонд 3, то блок 1 Р обработки сигналов не нужен. Формирователь 9 синала состоит из дифференциального усилителя 12, соединенного с компаратором 13, выход которого соединен с выходным каскадом 14.Устройство работает следующим образом,25 30 35 40 45 55 При течении потока по трубе 1 сужающее устройство 2 создает отрыв потока, который присоединяется к стенке наОрасстоянии (89) 2 . Штрихпунктирной линией обозначена на фиг, 1 а разделяющая линия тока и, которая отделяет основной поток от рециркулирующей жидкости. Стрелками показано направление скорости потока вблизи стенки за областью...

Номер патента: 1717963

Опубликовано: 07.03.1992

Авторы: Воронов, Ирюшкин, Крейндлин, Лавринович, Орлов, Скобло

МПК: G01F 1/78

Метки: кислородосодержащих, расхода, сред

...перемещения радиационной меткой расстояний Е 1 и .2,Радиационная метка попадает в область чувствительной эоны детектора 5, на которую воздействуют и гамма-кванты от источника 3 излучения, и вызывает увеличе-. 1 ние средней частоты следования импульсов 45 на его выходе, Это происходит в промежуток времени (с момента облучения материа.ла), определенной соотношениями от-1/Чвах до О/Чви где Чвах - максимальная скорость движения потока, Чвь - минимальная скорость движения потока.В течение этого промежутка времени с выхода блока 13 обработки. и управления действует сигнал на блок 7 переключения энергетических порогов, по которому он изменяет свой энергетический порог та. ким образом, что пропускает с выхода спектрометрического детектора...

Номер патента: 1719898

Опубликовано: 15.03.1992

Авторы: Киреев, Майфет

МПК: G01F 1/00

Метки: массовый, расходомер

...и запускающийся передним фронтом импульса от датчика 1 объемного расхода, формирует на выходе импульс (строб) калиброванной длительности в 1 с, т.е. т 2 = 1 с.Эти стробы поступают на исхемы 3 совпадения. Через датч(3) 09= 01 о,09=010.+ 7,Ов Е 11 = 09811,31ратуры и образцовый резистор 8 от источника 6 стабилизированного постоянного напряжения протекает ток датчика 7 температуры ( 7); где 08 - ЭДС источника 6 стабилизированного постоянного напряжения;Вв - внутрейнее сопротивление источника 6 стабилизированного постоянного напряжения;К 7 - активное сопротивление датчика 7 температуры;Яв - активное сопротивление 8 резистора образцового.Счита 1 от,что Й 6 Й 7, Вбйв.Тогда выражение(1) записывается в виНапряжение (Ов) на верхнем (см....

Номер патента: 1719899

Опубликовано: 15.03.1992

Авторы: Бенке, Высоцкий, Клейн, Соловьев, Тимаков, Шаля

МПК: G01F 1/00

Метки: гидрометрическое

...упирается в дно потока, а корпус груза продолжает опускаться до упора в верхний торец поддона, что приводит к сближению магнита 25 и геркона 26, контакты которого под действием поля магнита замыкаются; поверхностный контакт предназначен для замыкания цепи сигнализации в момент достикения грузом поверхности воды; элементом поверхностного контакта является винт 27, который изолирован от корпуса груза; замыкание винта 27 с корпусом груза происходит при опускании гидрометрического груза в воду в момент, когда уровень воды достигает головки винта; 28-герметичный корпус из немагнитного материала в котором размещена схема генератора электрических импульсов 29 (фиг, 4), геркон 26 и винт 27, изолированный от корпуса; 30-герметичный корпус, в...

Номер патента: 1719900

Опубликовано: 15.03.1992

Автор: Азимов

МПК: G01F 1/00

Метки: микрорасходомер

...которые подключены к усилителю-формирователю импульсов 5, выход которого подключен к счетчику импульсов 6,Работа устройства заклюцается в следующем.В зависимости от изменения расхода газа, который подводится через входной штуцер 2 к соплу 4, изменяется частота отделения пузырьков на погруженном в жидкость срезе сопла 4. То, что с изменением расхода изменяется частота отрыва пузырьков газа при барботаже, объясняется тем, что при расходе ускоряется процесс формирования пузырька, которое происходит под действием силы давления газа, преодолевающей действие сил поверхностного натяжения на границе раздела "жидкость-газ", При отделении каждого пузырька формируется импульс давления, передающийся пъезокерамицескому соплу 4. Последний...

Номер патента: 1719901

Опубликовано: 15.03.1992

Авторы: Абросимова, Коростелев, Ливада, Слабунова

МПК: G01F 1/22

Метки: расходомер

...работает следующим образом.Рабочая среда под давлением подводится к корпусу 1 и далее через канал подвода 2 и глухое торцовое сверление 4поступает к радиальным окнам 15. Черезрадиальные окна 15 поток. рабочей средыпоступает под подпружиненный поплавок12 и, равномерно воздействуя на его рабочую поверхность "а", смещает его вверх повнутренней поверхности прозрачной трубки 11, открывая проход для рабочей средымежду внутренней кромкой рабочей поверхности поплавка 12 и коническим участком6 центрального элемента 3, Рабочая средачерез этот проход поступает в кольцевуюполость 13 между коническим участком 6 ивнутренней поверхностью трубки 11 и далееотводится по каналу 5 отвода.Величина расхода рабочей среды определяется...

Номер патента: 1719902

Опубликовано: 15.03.1992

Автор: Бида

МПК: G01F 1/34

Метки: пара, расхода

...При этом тело с положительной плавучестью установлено в полости внутреннего резервуара дифманометра, а запорный орган закреплен на этом теле и размещен во входном торце дополнительного трубопровода с возможностью перемещения; Полость внутреннего резервуара соединена с полостью меньшего давления сужающего устройства,На фиг. 1 и 2 изображена схема предлагаемого устройства.Устройство содержит сужающее уст. ройство(диафрагму) 1, установленное в трубопроводе 2, к которому подсоединен наружный резервуар 3 (со стороны большего давления) на паровой полости посредством патрубка 4, а по жидкостной полости - посредством трубопровода 5 через измерительный элемент (трубку) 6 с полостью меньшего давления. Внутренний резервуар 7 дифманометра...

Номер патента: 1719903

Опубликовано: 15.03.1992

Авторы: Буртовой, Гене, Шевченко

МПК: G01F 1/42

Метки: датчик, расходомера

...Ь Рвыполненыкоаксиальныекамеры,снабжен- в измеряемое значение расхода 0 =ные отборными отверстиями, и проходное 20 = А ЯР, где А - коэффициент, зависящийотверстие, термочувствительный элемент, от температуры среды.расположенный в измерительном участке Температура среды за счет высокой тептрубопровода. лопроводности стенки объемного высокочаОднако известное устройство характе- стотного резонатора 7 с малой задержкой воризуется недостаточной коррекцией по времени передается термочувствительномугрешности измерения расхода по элементу 8, диэлектрическая проницаетемпературе измеряемой среды. Это обус- мость е(Т) материала которого изменяется вловлено следующими факторами, Термочув- зависимости от температуры и вызывает изствительный...

Номер патента: 1719904

Опубликовано: 15.03.1992

Авторы: Морозов, Чередниченко, Шелапутин

МПК: G01F 1/66

Метки: датчик, расходомера, ультразвукового

...направление максимума излучения определяется условием О 2 б где с - скорость звука в контролируемой среде,ф Пересекаясь, зти две волны образуют интерференционное поле, интенсивность в 50 котором периодически меняется вдоль оси с пространственным периодом Л, Движе. ние в таком поле различных неоднородностей, которыми могут служить пузырьки нерастворенных газов, механические вклю чения и турбулентные пульсации скорости потока, приводит к тому, что интенсивность рассеянного ими излучения периодически меняется с частотой, равной Изобретение относится к измерительной технике и может бь 1 ть найти применение в приборостроительной, нефтяной и химической промышленности.Целью изобретения является повышение точности.На чертеже представлена...

Номер патента: 1719905

Опубликовано: 15.03.1992

Авторы: Бойко, Мирошник, Овчаренко, Ольховиченко, Поляков, Фрундин

МПК: G01F 1/68

Метки: газа, методом, меточным, расхода

...усилителя 17 определяется суммой амплитуды импульса с выхода делителя 15 частоты и сигнала с выхода блока 20 вычитания, Поскольку в начале работы устройства сигнал ка выходе пикового детектора равен нулю, то сигнал на выходе блока вычитания и амплитуда импульса на выходе усилителя 17 максимальны (фиг, 2).Импульс с.выхода делителя 15 частоты поступает на К-вход счетчика 16, производя его сброс, и на Я-вход триггера 18, устанавливая его в единичное состояние. Сигнал "1" с выхода триггера 18 поступает на разрешающий вход счетчика 16, разрешая его работу. По окончании импульса с выхода делителя 15, счетчик 16 производит отсчет импульсов опорного генератора 14.Тепловая метка, создаваемая генератором 2, переносится потоком и осуществляет...

Номер патента: 1719906

Опубликовано: 15.03.1992

Авторы: Глушко, Ищенко

МПК: G01F 1/74

Метки: диэлектрических, измеритель, расхода

...при ГКНТ СССР 113035, Москва, Ж-ЗБРаушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Изобретение относится к технике измерения расхода сыпучих материалов,Цель изобретения - повышение точности измерения,На чертеже схематически показано 5предлагаемое устройство.Измеритель расхода содержит корпус 1,металлическую раму 2, охранный электрод3, пластину 4 емкостного датчика и упругиерастяжки 5. Охранный электрод 3 охватывает с зазором по периметру пластину 4, обаони установлены внутри рамы 2 в одной сней плоскости, Б качестве второй пластиныемкостного датчика использован корпус 1.Пластины емкостного датчика включены в 15схему вторичного преобразователя (не показан), выполненного в виде измерительного...

Номер патента: 1719907

Опубликовано: 15.03.1992

Авторы: Алейников, Ежиков, Званский, Кольцов, Ларионов, Черников

МПК: G01F 1/76

Метки: жидкости, массового, расхода

...и установлен в днище стакана. Для замера расхода жидкости в газокидкостном потоке, движущемся в трубопроводе и находящемся под вакуумом,необходимо разделить газожидкостный по 5 ток на газ и жидкость. Поэтому расходомерснабжен разделителем газожидкостногопотока, способным разделитель газокидкостный поток на два независимых потока,Эту операцию выполняет конусообразная10 тарельчатая пластина, образующая поверхность которой имеет продольные гофры.Газожидкостный поток, обтекая поверхность конусообразной пластины,разделяется на газ и жидкость, Жидкость15 концентрируется в углублениях гофр и стекает в цилиндрический стакан, являющийсяулавливателем жидкой части потока и изкоторого по патрубку подвода жидкость стекает в приемную емкость, где...

Номер патента: 1719908

Опубликовано: 15.03.1992

Авторы: Афанасьев, Марин, Щедроткин

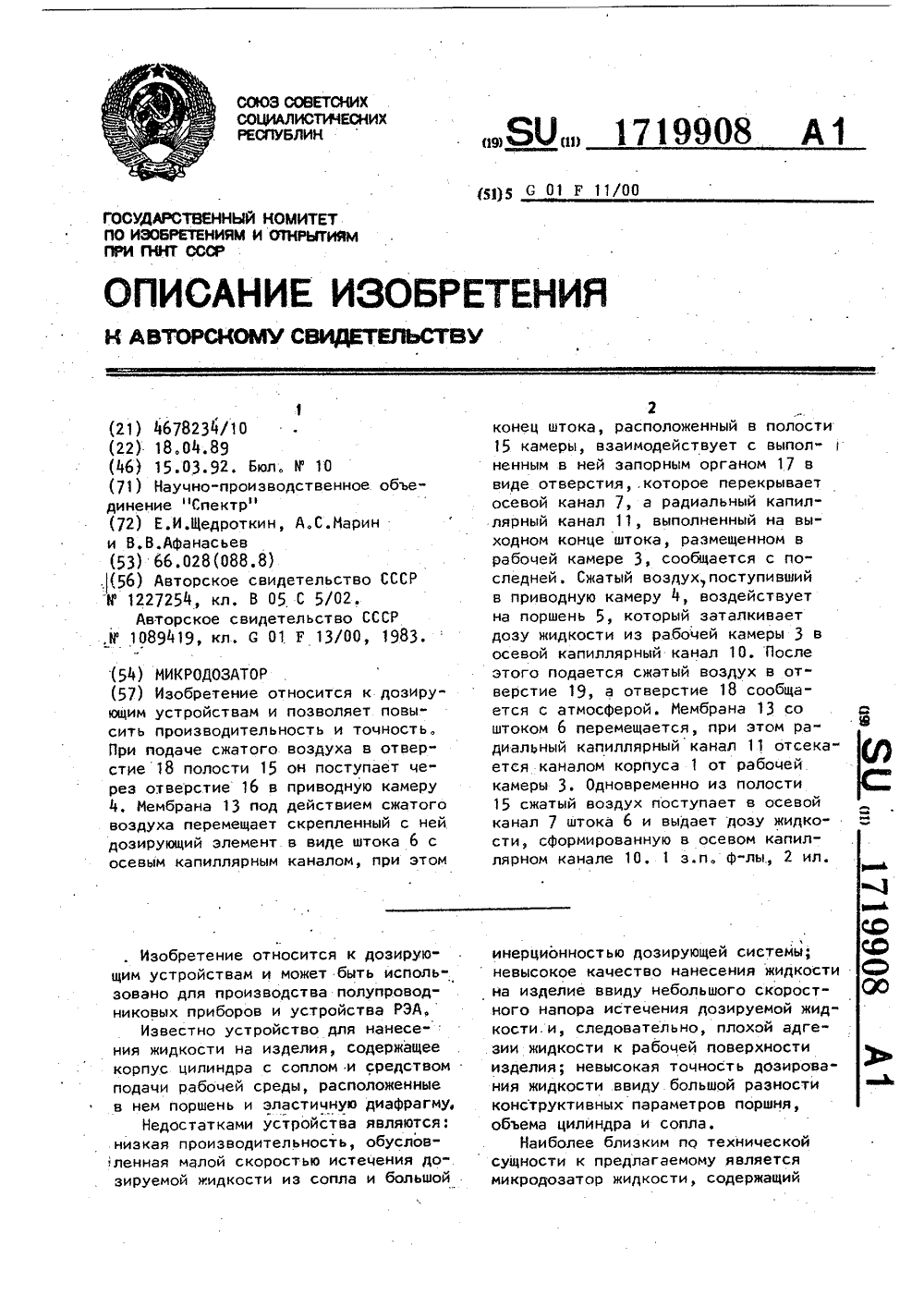

МПК: G01F 11/00

Метки: микродозатор

...в виде канала, выполненного в корпусе камеры 14.,Отверстия 18и 19 предназначены для попеременногосообщения полостей 15 с источникомсжатого воздуха и атмосферой. Шток 6подпружинен с помощью пружины 20,размещенной в стакане 21,Наконечник 9 выполняют из антиадгезионного материала.Микродозатор работает следующимобразом,Перед началом работы рабочую камеру 3 заправляют дозируемой жидкостью, В исходном положении штока 6 заборная полость 12 перекрыта стенками канала крышки 2, сопряженного с выходным концом наконечника 9, а осевой канал 7 штока 6 сообщен с полостью 15, При подаче сжатого воздуха в отверстие 18 полости 15 он поступает через отверстие 16 в приводную камеру 4, при этом верхняя полость 15 сообщена с атмосферой. Мембрана 13 под...

Номер патента: 1719909

Опубликовано: 15.03.1992

Авторы: Гахенсон, Комков, Кочнев, Крашенинников, Роганов, Стенькин, Тимошенко

МПК: G01F 11/00

Метки: дозирования, жидкостей

...стандартные, выпускаются промышленностьюв виде микросхем, реле, усилителейи других элементов, Существуют стандартные отсечные клапаны.Устройство автоматического дозирования жидкости работает следующимобразом,Открывается вентиль на подаче сжатого воздуха, Управляющие вентили4 и 5 обесточены и подаваемый черезних сжатый воздух закрывает два впускных и два выпускных клапана. Привключении электропитания тумблером10 через нормально закрытые контактыблока аварийного отключения подаетсянапряжение на управляющий вентиль 6и генератор-формирователь 7, и сжатымвоздухом открывается отсечной клапан (вентиль 6 подключен так, чтоприподаче напряжения им подается сжатыйвоздух),Открываются вентили на входе и выходе жидкости. От...

Номер патента: 1719910

Опубликовано: 15.03.1992

Авторы: Андреев, Корнилов, Максимов, Огородников, Сиганевич

МПК: G01F 11/06

Метки: дозирования, жидкостей

...рычагом, Каждый из рычагов (,ф 6 и 7 выполнен в виде двух параллель- ффф ных пластин, оси 8 и 9 одних концов (; которых симметрично расположены относительно передачи винт-гайка. Дру,гой конец рычага 7 шарнирно связан рс гайкой 3, выполненной с двумя цапФами, Второй конец второго рычага 6выполнен с возможностью шарнирного.регулируемого (в точках 10-12) соединения с первым рычагом 7. Реверспневмодвигателя осуществляется припомощи воздухораспределителя 13. Уст 1719910ройство снабжено мешалкой 1 ч для смесителя, закрепленной на валу роторного пневмодвигателя 1,Устройство для дозирования жидкостей работает следующим образом.Направление вращения пневмодвигателя, а следовательно, и направление движения гайки 3 определяетсяподачей воздуха в...

Номер патента: 1719911

Опубликовано: 15.03.1992

Авторы: Алимов, Вассерман, Колмогорцев

МПК: G01F 23/22

Метки: жидкости, скважине, уровня

...мерной электропроводящей ленты 5 определяют уровень жидкости 3 в скважине. 1 ил. Работа устройства для измеренияуровня жидкости в скважине происходитследующим образом,Вращением катушки 8 обеспечивают перемещение электропроводящего стержня 1 под действием его собственного веса внутри злектропроводящей трубы 2 вниз в сторону жидкости 3. При достижении слоем 6 кадмия или пассивированного цинка поверхности жидкости 3 образуется электролитическая цепь, в которой слой 6 кадмия или пассивированного цинка является катодом, электропроводящая труба 2 из углеродистой стали - анодом, а жидкость- электролитом, Благодаря этому при соприкосновении слоя 6 кадмия или пассивированного цинка с поверхностью жидкости 3 через микроамперметр 4 протекает...

Номер патента: 1719912

Опубликовано: 15.03.1992

Авторы: Ефимов, Левин, Миронов, Прунов, Синявский

МПК: G01F 23/24

Метки: жидкости, металлическом, резервуаре, уровня, электропроводящей

...является расширение функциональных возможностей путем одновременного дополнительного измерения температуры.Сущность изобретения состоит в том, что в устройство, содержащее датчик уровня, выполненный в виде заглушенной с нижнего конца металлической трубки с изолированными электродами, закрепленными на заглушке, источник питания и индикатор, введен двухполюсный переключатель и электро- измерительный прибор. При этом электроды выполнены в виде термопары и подключены к входу переключателя,к одному из выходов которого подключен электроизмерительный прибор, а к другому - один из входов, индикатора и один из входов источника питания. Второй вход индикатора и второй выход источника питания соединены с резервуаром, а...

Номер патента: 1719913

Опубликовано: 15.03.1992

Авторы: Валуев, Верников, Гришкова, Данильченко, Лозовой, Мойш, Финогенов

МПК: G01F 23/28

Метки: поверхности, рельефа, сыпучего

...формирует сигнал, пропорциональный углу О отклоне ния рентгеновского пучка. Сигнал датчика 5 угла отклонения рентгеновского пучка поступает на косинусный . преобразователь 12 угла и синусный преобразователь 13 угла, Формирующие сигналы, пропорциональные соответственно соз о и зиппо. Сигнал косинус- ного преобразователя 12 угла подается на второй и третий элементы 11 и 22. перемножения, вырабатывающие сиг-25 налы, пропорциональные К созе . Сигнал синусного преобразователя 13 подается на первый элемент 10 перемножения, вырабатывающий сигнал, пропорциональный х=К зпМ, Сигнал перво . го элемента 10 перемножения поступа- ет на первый вход 16 регистратора и на входы первого и второго пороговых элементов 14 и 15.35При отклонении...

Номер патента: 1720504

Опубликовано: 15.03.1992

Авторы: Артур, Богуслав, Веслав, Войцех

МПК: A61M 5/168, G01F 1/00

Метки: жидкости, проточном, расхода, трубопроводе

...фототранзистор 14, через конденсатор 15 соединенный с запускающим входом временной схемы 16. Между коллектором и эмиттером фототранэистора 14 включен конденсатор 17. Фототранзистор 14 последовательно соединен с первым резисторным делителем, состоящим из второго 18 и третьего 19 резисторов, причем третий 19 резистор шунтируется перемычкой 20. К запускающему входу схемы 16 присоединен второй резисторный делитель, состоящий иэ четвертого 21 и пятого 22 резисторов. Второй вывод четвертого резистора 21 присоединен к плюсу источника питания, а второй вывод пятого резистора 22 - к минусу этого источника.Устройство работает следующим образом,После размещения проточной камеры 10 набора для капельного вливания между цилиндрической поверхностью...

Номер патента: 1720734

Опубликовано: 23.03.1992

Авторы: Бутеев, Гавриленко, Николаев, Уляницкий

МПК: B05B 7/24, G01F 11/18

Метки: детонационной, подачи, порошка, ствол, установки

...устройства (фиг, 3 и 5),Кроме того, в корпусе 1 выполнены дополнительные каналы 17 подачи сжатого газа, имеющие выходные отверстия 18,расположенные в нижней части бункера 2,а с противоположной стороны дополнительные каналы 17 подачи сжатого газа оканчиваются общим выходным отверстием 19,расположенным на укаэанной верхнейвнутренней грани корпуса 1 (фиг. 2 и 8),Запорный узел выполнен в виде клиновидной призмы 20 и клиновидного ус;упа(21), К золотнику 11 со сторонывыходногоотверстия 8 приемного патрубка 7 примыкает клиновидная призма 20, которая можетперемещаться совместно с золотником 11так, что в крайнем (левом по чертежу, фиг,1) положении своей скошенной нижнейгранью призма 20 упирается в установленный на корпусе 1...

Номер патента: 1721441

Опубликовано: 23.03.1992

Авторы: Бровкин, Ермаков, Зуев, Сапаров

МПК: G01F 1/66

Метки: порошкообразной, расхода, среды

...источника избыточного давления 5. Это уравновешивание осуществляется на среднем уровне датчика 7, отклонение уровня в одну из сторон характеризует изменение расхода порошкообразной среды, причем датчик 6 несет информацию (после преобразователя 2) о плотности порошкообразной среды в трубопроводе 4, а датчик 7 - об обьеме его заполнения, Информация о плотности используется для исключения погрешности от сепарации частиц пыли в измерительном трубопроводе 4.Датчики 6, 7 подключены к параметрическому генератору 9 и преобразователю 2, также содержащему параметрический генератор, как длинные линии (т.е, их длина соизмерима с длиной волны высокочастотного электромагнитного поля, формируемого параметрическим генератором), Параметрический...

Номер патента: 1721442

Опубликовано: 23.03.1992

Авторы: Клепиков, Прохоров

МПК: G01F 23/26

Метки: сред, уровня, электропроводящих

...значение емкости конденсатора 8. которое она в процессе своего изменения принимает в момент возникновения (или срыва) колебаний, Однако специфика предлагаемой схемы такова, что в момент возникновения (или срыва) колебаний значение емкости конденсатора 8 зависит только от С, но не зависит от В..Для доказательства производят в цепи генератора условный разрыв между точка ми а и б, как показано символом х, и рассматривают комплексный коэффициент передачи цепи петлевого усиления (от точки а к точке б).Вводят обозначения 10 1-- =У 1,1-- 7 - = У 2, И 2 1--Б Уз,ЙС;=где и- круговая частота; С 1, С 2, Сз - соответственно емкости кон денсаторов 5, 7 и 8,Коэффициент передачи К цепи от точки а к точке б может быть представлен в видеУг Йуз я Йг - уюг...

Номер патента: 1721443

Опубликовано: 23.03.1992

Авторы: Бровцын, Коновалов, Филатов

МПК: G01F 23/28

Метки: акустический, волновод

...которой шарнирно присоединен перфорированный рупор с днищем, порытым с двух сторон отражающими слоями 4, выполненными преимущественно из фольги, и контргруэом 5, соединенным гибкой связью 6 с механизмом 7 подъема с лимбом 8 верхней части стержня. Кроме этого, в верхней части смонтированы пьезоэлемент 9 и вибровозбудитель 10, которые соответственно соединены через усилитель 11, измерительное устройство 12 и регистратор 13 с пультом 14 управления,Акустический волновод работает следующим образом.Акустический волновод помещается в исследуемую среду и через пульт 14 управления подается ультразвуковой сигнал от пьезоэлемента 9, который проходит по стержню 1, прокладке 2 и, отражаясь от поверхности балансируемого рупора 4, достигает, например,...
