G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Номер патента: 1659726

Опубликовано: 30.06.1991

Авторы: Александров, Виницкий, Гвоздев, Гейхман, Чистяков, Шендеров, Штенцайг

МПК: G01F 13/00

Метки: конвейером, объема, перемещаемого

...на видеотерминале 11.После этого контроллер 9 видеотерминала через "Общую шину" 5 вызывает процессор 6, который в свою очередь обращается сначала к контроллеру 9, опрашивает его, а затем переписывает информацию из накопителя 10.Дальнейшая работа идет под командой процессора 6, причем обеспечивается вывод необходимой информации на видеотер- минал 11, а промежуточные результаты, по мере необходимости, выводятся и считываются при помощи накопителя 10 и контроллера 7 накопителяИнформация о скорости перемещения материала с датчика 12 поступает в аналого-цифровой преобразователь 8, преобразовывается там и интегрируется с сигналами о размерах мгновенного сечения 2 материала, полученная в результате информации об объемной производительности...

Номер патента: 1659727

Опубликовано: 30.06.1991

Авторы: Бабий, Давыдов, Кузьмин, Яковлев

МПК: G01F 17/00

Метки: емкости, объема, подземной

...поваренную. После с 1 этого во всем объеме воды в емкости растворяют заданное количество индикаторноговещества. В случае применения способа для определения объема подземной емкости в ф мерзлых грунтах, для предотвращения их разрушения, количество растворяемой соли выбирают таким, чтобы температура замерзания воды при данной минералиэации была выше температуры стенок емкости.Затем повторно берут пробу воды из емкости и определяют конечную концентрациюиндикаторного вещества в ней. Определяютобьем емкости по формулеСи-С ф где Ч - измеряемый обьем; д - количество введенной соли; С 1 - начальная концентрация; С 2 - конечная концентрация; К - коэФфициент пропорциональности, учитывающий возможности наличия во вводимом веществе не только...

Номер патента: 1659728

Опубликовано: 30.06.1991

Авторы: Кан, Турковский

МПК: G01F 17/00

Метки: внутреннего, емкости, объема

...обеспечивающую возбуждение спомощью излучателей акустических колебаний различной частоты в системе и регистрацию условия резонанса в емкости спомощью приемника,Звуковое давление на некоторой частоте в приемной камере определяется акустическим импедансом камеры, имеющимупругий характер, и акустической провоцимостью входного отверстия емкости. Благодаря резонансным свойствам емкости,обусловленным упругостью воздуха в ней иинерционной массой воздуха в горле емкости, проводимость отверстия будет макси. мальной на резонансной частоте и окажетшунтирующее действие на приемную камеру, Это свойство использовано для обнаружения условия резонанса. При настройке нарезонанс звуковое давление в приемной камере будет минимальным. Этот...

Номер патента: 1659729

Опубликовано: 30.06.1991

Автор: Тумченок

МПК: G01F 23/16

Метки: сыпучих, уровня

...Упругий элемент снабжен противовесом 12, а для подачи щепы предусмотрен транспортер 13 и бункер 14. Направляющий ролик 3 соединен с винтом 15 и гайкой 16, перемещающейся возвратно- поступательно по направляющей 17, воздействующей на рычаг 18 отсчетного узла б. Гибкая связь 2 взаимодействует с конечным включателем КВ) 19 АСУ И К, Для ручного управления устройством предусмотрены кнопки "стоп", "вверх", "вниз". Конечный включатель 19 и отсчетное устройство б смонтированы на плате 2 О. Индикатор 5, кнопки "стоп, вниз","вверх могут быть вынесены е диспетчерский пункт вгрочного цеха,Устройство для измерения уровня сыпучего материала работает следующим образом.Щепа транспортером 13 через бункер 14 непрерывно поступает в варочный...

Номер патента: 1659730

Опубликовано: 30.06.1991

Автор: Совлуков

МПК: G01F 23/28

Метки: вещества, уровня

...типов колебаний на единицу, т. е, ЛИ=1, есть. как это следует из выражения (3)С 2 к (тг - -т 1)(6) Следовательно, точность дискретного отсчета обратно пропорциональна числу зондирований поверхности вещества в процессе измерения, Эта точносты к раз выше в предлагаемом способе, чем в способе-поототипе:Л 2= А, к = 2,3, 165973020 25 30 35 получить уменьшение величины С в 10-1000раз, т. е, в соответствующее число раз будет 40увеличена и точность измерения до весьма В устройстве (фиг. 3) электромагнитные СВЧ, оптического диапазона частот) или 5055 Пусть зондирование вещества осуществляется электромагнитными волнами СВЧ- диапазона частот с девиацией их частоты в пределах от 1=9 ГГц до 12= 11 ГГц, Тогда Ь г 1=7,5 см; Ь гк=7.5/к см;...

Номер патента: 1659731

Опубликовано: 30.06.1991

Автор: Совлуков

МПК: G01F 23/28

Метки: вещества, диэлектрического, уровня

...для колебаний типа Н 111. 1 ил,й; 7 - блок)х колебаний визмерения идвух собствеорцовый участработает следующим обра руженном в контроли о 1 коаксидльном резон на одном торцовом ный 3 или (и) внутренний ют уменьшенный диамет) уменьшенный диам нний проводник коаксиа1659731 Ь. г Составлтель П,Васильк вдактор М.Бандура Техред М.Моргентал Корректор З.Лончакова 9 Подписное тета по изобретениям и открытиям пр ва, Ж, Раушская наб., 4/5 Тираж 4 Государственного ком113035, МосПроизводствеинс-издательский комбинаг "Патент", г, Ужгород, ул,Гагарина, 1 О наружныи проводник; в) - одновременно внутренний и наружный проводники. Причем сужение проводников не обязательно должно иметь место на одном и том же торцовом участке. В резонаторе с помощью...

Номер патента: 1659732

Опубликовано: 30.06.1991

Авторы: Канарев, Легошин, Хаблов

МПК: G01F 23/28

Метки: уровня

...управляющим разрешающим) входом сумматора 11 и блоком 10 задержки, Первый вход сумматора соединен с выходом счетчика, а его выход соединен с блоком 12 временного хранения результата, управляемого сигналом От соединенного с ним блока 10, Выход блока 12 соединен с вторым входом сумматора, Вычислительный блок 7 соединен с выходом сумматора и по управляк)щему разрешающему) входу соединен с вторым выходом генератора 8.Устройство работает следующим образом,Частотно-модулированный СВЧ-сигнал от генератора 2 через циркулятор 3 проходит к антенне 4 и излучается в направлении контролируемой среды 13. Страженный сигнал принимается той же антенной и через циркулятор поступает на вход смесителя, где смешивается с сигналам от передающего тракта,...

Номер патента: 1659733

Опубликовано: 30.06.1991

Автор: Хаблов

МПК: G01F 23/28

Метки: уровня

...контролируе, мой среды, приеме отраженного сигнала,получении при смешивании этих сигналов сигнала биений. За время периода частотной модуляции выделяют не менее двух временных интервалов, подсчитывают число пересечений сигнала биений с нулем в моменты окончания каждого временного ин.тервала, суммируют полученные значения ипо усредненному значению полученных результатов за время одного периода частотной модуляции определяют уровень, 1 ил,где и - целое число, ф подсчета числа нулей каждого из выделенн валов, определяют ур ученных результата периода частотной моНа чертеже изобр аграммы процесса о а, б - соответственно напряжения (в данна сигнала биений; в, г, д интервала Ти време иксируют результаты в моменты окончания ых временных...

Номер патента: 1659734

Опубликовано: 30.06.1991

Авторы: Девдариани, Месхи, Нуцубидзе, Пекарский, Пирцхалава, Хачидзе

МПК: G01F 23/22

Метки: индикатор, радиоизотопный, уровня

...относительно уровня,Показания прибора регистрирующего блока 9 (фиг, 3) пропорциональны разности между показаниями детектора, Эта кривая вблизи границы раздела сред имеет максимум, сдвинутый на определенную величину относительно положения уровня (ЛЬ). Величина Ь й не меняется при вариации толщины стенки емкости, так как с увеличением толщины стенки лишь падает интенсивность детектируемых оассеяннцх нейтронов, что уменьшает величину максимального разностного значения Л К,Для достижения максимальной чувствительности и точности индикации уровня следует соответственно оптимизировать расстояние между детекторами (удвоенное базовое расстояние) и оценить величину систематической погрешности ( Л и). Длина диффузии тепловых контейнеров в...

Номер патента: 1659735

Опубликовано: 30.06.1991

Авторы: Антонова, Заленский, Козьминский, Черчагин

МПК: G01F 23/38

Метки: бессальниковый, поплавковый, уровнемер

...на транспортной цистерне,В шкальной коробке 12 на конце гибкого упругого валика 17 установлен датчик угла поворота 27, например переменный потенциометр, связанный с измерительным прибором 28 и источником питания,Уровнемер работает следующим образом.В процессе эксплуатации на резервуарах с низкатемпературной жидкой двуокисью углерода происходит периодическое наполнение-опорожнение резервуаров, что приво- дит к периодическому захолаживанию и отогреву корпуса 10 уровнемера. что в свою очередь сопровождается понижением давления в корпусе 10, подсосом воздуха через разъемные соединения в корпусе 1.0, в результате чего происходит накопление влаги в нижней его части.Когда уровень накопленной влаги в корпусе 10 уровнемера достигает...

Номер патента: 1659736

Опубликовано: 30.06.1991

Авторы: Грачев, Еремин, Реук

МПК: G01F 23/60

Метки: уровнемер

...находится внутри индуктивного датчика 12, Выключателем 13 датчик отключается от ЭБМ или счетных устройств на время ремонта и других операций уровне- мера, не связанных с измерением.Уровнемер работает следующим образом,Поплавок 1, следящий за поверхностью жидкости через перфорированнук) ленту 2, передает перемещение мерному шкиву 3. зубчатому колесу 4 и далее через промежуточную шестерню 5 на храпавую шестерню 7. Ведущая шестерня б передает перемещение ведомой шестерне 1 только в одном выработанном направлении согласна фиг.1 - по часовой стрелке), благодаря профилю зубьев торцового соединения и пружины 9, прижимающей шестерню 7 к шестерне б. В обратную сторону ведомая шестерня 7 не проворачивается, так как стопорится сер дечником 10,...

Номер патента: 1660621

Опубликовано: 07.07.1991

Авторы: Кругленя, Улахович, Шаршунов

МПК: A01F 11/00, A01F 12/18, B02B 3/04 ...

Метки: молотильное

...устройство содержит цилиндрические упругие взаимодействующие барабаны 1 и 2 с молотильным зазором 3 и питающее приспособление 4 для вороха.Питающее приспособление 4 размещено над молотильным зазором 3 между барабанами 1 и 2 и выполнено в виде заключенного в цилиндрический кожух 5 шнека 6, размещенного вдоль молотильного зазора 3 и снабженного приводом 7. На кожухе 5 уста. новлен бункер 8 для вороха. В нижней части кожуха 5 выполнена прорезь 9, направленная по его образующей, Вокруг кожуха 5, соосно с ним размещена с возможностью вращения от привода 10 цилиндрическая . обечайка 11, в каморой также выполненыпрорези 12, направленные под углом к образующей обечайки 11 и расположенные равномерно по окружности. Начало одной и конец...

Номер патента: 1661579

Опубликовано: 07.07.1991

Автор: Савельев-Васильев

МПК: G01F 1/00

Метки: газа, счетчик

...фиг,2 условно сняты). На профиль кулачка 63 опирается ролик 64, причем профиль кулачка выполнен так, чтобы при вращении рукоятки перемещение ролика 64 было пропорционально расходу газа. Ролик 64 установлен на раме 65 и на той же раме установлены два блока 66. К раме 65 прикреплены две стойки 67, проходящие через подшипник 68, а между корпусом подшипника 68 и рамой 65 установлена пружина 69. На панели 60 устанавливается необходимое количество отклоняющих блоков 70. Трос 16, являющийся приемником всех перемещений роликов 64, проходит через все блоки 66 и 70 и закрепляется на винтовой тяге 71. На корпусе 1 установлен микропереключатель 72 геркон).Счетчик газа работает следующим образом,Исходное положение механизмов, Колесо 6 расположено по...

Номер патента: 1661580

Опубликовано: 07.07.1991

Авторы: Безуглый, Заславский, Лавринович, Оробей, Файбышев

МПК: G01F 1/716

Метки: расходомер

...обеспечивающем перетекание жидкости с одной стороны пластины на другую, заглушкой 6, установленной по одну из сторон пластины 5, и отверстием 7 в боковой стенке трубопровода со стороны заглушки 6 на участке трубопровода, расположенном между уплотнительными кольцами 3, катушку 8 реги. страции сигнала ЯМР и механизм 9 перемещения. трубопровода 4 в осевом направлении,Расходомер работает следующим образом.Протоносодержащая жидкость посту,пает через подводящий патрубок 2 в полость поляризатора 1, поляризуется в нем и через отверстие 7 перетекает в трубопровод4, омывает пластину 5 с двух сторон и затемпокидает зону измерения.В процессе измерения в катушке 8 ре 5 гистрации возникает сигнал ЯМР, величина .которого пропорциональна расходу...

Номер патента: 1661581

Опубликовано: 07.07.1991

Авторы: Ситникова, Тригуб

МПК: G01F 13/00

Метки: дозатор, парогазовых, смесей

...Т 1 атент", г, Ужгород, ул. Гагарина, 101 Изобретение относится к области обьемного доэирования.Цель изобретения - повышение точности и расширение диапазона концентоаций дозируемых смесей.На чертеже показана схема дозатора парогаэовых смесей.Дозатор состоит иэ емкости 1 с доэируемой жидкостью с трубкой 2 для подвода газа под давлением и с пробкой 3, Выход 10емкости 1 соединен с диффузором 4 через ,жиклер 5. В состав дозатора входят. блок 6 управления расходом жидкости, включающий регулятор 7 перепада давления, мановакуумметр 8 и линию сброса с 15 пневматическим сопротивлением 9, и блок 10 управления расходом парогазовой смеси, состоящий из пневмосопротивления 11, регулятора 12 перепада,давления и мановакуумметра 13, 20Кроме того, дозатор...

Номер патента: 1661582

Опубликовано: 07.07.1991

Авторы: Дворянинов, Кулаковский, Литвиненко, Смирнов

МПК: G01F 23/00, G01F 23/46, G01F 23/70 ...

Метки: дискретный, уровнемер

...использовано э нефтяной, нефтеперерабатывающей, нефтехимической, химической промышленности и других областях техники для измерения высоты налива жидкости в емкостях,Цель изобретения - повышение точности измерения и упрощение конструкции за , счет упрощения кинематической схемы уровнемера и уменьшение количества герконов.Нэ чертеже показана схема предлагае ,мого дискретного уровнемера,Уровнемер содержит барабан 1, враща емый перфорированной лентой 2, Перемещение ленты обеспечивается жесткозакрепленным на ней поплавком, которыйнаходится на поверхности жидкости в емкости. На одной оси с барабаном 1 жесто установлен диск 3, в котором выполнены диаметрально противоположно радиаль ные каналы 4 в виде цилиндров. На концахрадиальных каналов...

Номер патента: 1661583

Опубликовано: 07.07.1991

Автор: Бида

МПК: G01F 23/14

Метки: манометрический, уровнемер

...измерения (куба колонны или барабана котла) через трубку 4 в уровнемер постоянно поступает пар и конценсируется на коническом своде 3, а также на конусах 10, Образовавшийся конденсат стекает по коническому своду 3, по стенкам ,конусов 10 и попадает в трубку 1 (направление движения конденсата показано стрелками), из которой (по закону сообщающихся сосудов) поступает в трубку 2 и(после ее заполнения) стекает в трубку 5 переменного уровня, Из трубки 5 через трубку 6 конденсат уходит в объект измерения, Происходит постоянная циркуляция конденсата в трубке 2 постоянного уровня, что обеспечиват равенство температур в сосуде постоянного уровня и в трубке 5 переменного уровня, В то же время в трубке 5 переменного уровня происходит смена...

Номер патента: 1661584

Опубликовано: 07.07.1991

Авторы: Бец, Лобанов, Селезнев

МПК: G01F 23/16

Метки: башне, водонапорной, воды, регулятор, уровня

...неподвижной стенкой 10. Нижний конец трубы 8 находится выше уровня отстоя, т.е. вне эоны естественного осадка. Нижний конец трубы 8 при работе всегда находится в воде (а внутри трубы - определенный столб воды), что ,обеспечивается тем, что граница перфорированной и цельной частей предохранительного конпака находится выше нижнего конца трубы, благодаря установке оптимального зазора Ь,Регулятор работает следующим образом.При увеличении уровня воды в водонапорной башне увеличивается давление в нижней части башни. Внутри трубы 8 высота столба воды увеличивается, следовательно, возрастает давление воздуха в полости А корпуса 1. Последнее приводит к деформации резиновой диафрагмы 2 (фиг,2), а следовательно, перемещению тарелки 3 со 5 штоком...

Номер патента: 1662676

Опубликовано: 15.07.1991

Автор: Кузьмичев

МПК: B01L 3/02, G01F 11/04

Метки: пипетка

...11 на штоке 7 отбора дозы и упора 12 на крышке 13 корпуса, а ограничителями хода штока 8 слива дозы являются выступ 14 на плунжере 5 и упор 15, подпружиненный пружиной 16 и соединенный со стержнями 17, проходящими через отверстия 18 в штуцере 2. Стержни 17 жестко соединены с втулкой 19, надетой на штуцер 2 над наконечником 3, Плунжер 5 пропущен в плунжерную камеру 20 через уплОтнение 21, на которое оказывает давление втулка 22, поджатая пружиной 16, Вы 1662676ступ 14 на плунжере 5 подпружиненный упор 15 размещены относительно друг друга на расстоянии, равном ходу плунжера 5 при сливе дозы. Шток 8 слива дозы имеет дополнительный ход, необходимый для сбора наконечника. Ограничение хода осуществляется упором 23 на штоке 8 слива дозы и...

Номер патента: 1663436

Опубликовано: 15.07.1991

Авторы: Веялис, Комаров, Наринская

МПК: G01F 1/10

Метки: расхода, тангенциальный, турбинный

...камеры с центральным углом не более 120, На нижней торцовой поверхности измерительной камеры выполнены глухие отверстия 8, аналогичные по размерам отверстиям во вулке. Снаружи корпуса размещен бесконтактный узел 9 сьема сигнала.Преобразователь работает следующим образом.Поток измеряемой среды попадает в измерительную камеру 4 корпуса 1 через тангенциальный патрубок. Далее через выходной канал 7 поток измеряемой среды попадает в трубопровод. Вращение турбинки 5 фиксируется бесконтактным узлом съема сигнала и в виде электрических импульсов поступает на показывающий прибор. Частота следования импульсов пропорциональна расходу измеряемой среды, а количество импульсов - объему протекшей жидкости,При вращении среды в измерительной камере...

Номер патента: 1663437

Опубликовано: 15.07.1991

Авторы: Бойко, Бухонов, Домогацкий, Кравцов, Левин

МПК: G01F 3/10

Метки: расходомер, ролико-лопастной

...состоящем иэ двух деталей; непосредственно корпуса 3 и щеки 4, скрепленных силовыми болтами 5. В корпусе 3 выполнены каналы для входа и выхода рабочего тела, В корпусных деталях 3,4 выполнены два от верстия, в которых размещены ролики-разделители 6, имеющие пазы 7 для прохождения через них лопастей 2 ротора 1. Поверхность роликов-разделителей 6 образует с поверхностью корпусных деталей 30 3,4 и с поверхностью ротора 1 уплотняющие зазоры дг, дз,уплотняющие эазорц д 1, дт, д 2, дз разделяют рабочую полость на полость подвода и отвода рабочего тела. При этом аксиальные длины уплотнитель нцх зазоров д 1 и д 2,дз примерно равны аксиальной длине лопастей ротора 1 и выбрани из условия 0,80В 30, где д - диаметр роликов-разделителей; В -...

Номер патента: 1663438

Опубликовано: 15.07.1991

Авторы: Федотов, Федотова

МПК: G01F 13/00

Метки: дозатор

...11 с возможностью перемещения между упорами 24, 25, выполненными на расстоянии. Запорный орган 21 установлен в цилиндре 26 с отверстиями 27, расположенном в корпусе 28, и связан с хвостовиком 29 регулировочной рукоятки 30. Корпус 28 снабжен упором 31 для рукоятки 30.В крышке 32 выполнен паз 33 для ручного перемещения пусковой кнопки 18,Снаружи поршня 11 на границе его ступеней размещен компенсатор в виде торо- образной эластичной емкости 34, заполненной газом.Дозатор работает следующим образом.С помощью регулирующего органа 7 и регулировочного кольца 8 осуществляется настройка на заданный расход, т.е. регулируется время одного цикла срабатывания. При нажатии на пусковую кнопку 18 происходит перемещение золотника 14 и совмещение его...

Номер патента: 1663439

Опубликовано: 15.07.1991

Авторы: Гришечкин, Гусленко, Егидис, Киселев, Ласковенко, Мазниченко, Цитрин

МПК: G01F 23/14

Метки: емкостях, количества, продукта, централизованного

...централизованного измерения количества продукта в емкостях содержит уровнемеры 1, функциональные преобразователи 2 уровня в среднюю площадь поперечного сечения, входами соединенные с выходами соответствующих уровнемеров 1, преобразователи 3 гидро- статического давления, блок 4 коммутации, входами соединенный с.выходам и функциональных преобразователей 2 и преобразователей 3 гидростатического давления, вычислительный блок 5, входами подключенный к двум выходам блока 4 коммутации, измеритель 6, входом подключенный к выходу вычислительного блока 5.Устройство работает следующим образом,С помощью блока 4 коммутации осуществляется одновременное подключение цепей преобразователя 3 гидростатического давления (Р) и функционального...

Номер патента: 1663440

Опубликовано: 15.07.1991

Автор: Алдохин

МПК: G01F 23/22

Метки: жидкости, оптоэлектронный, сигнализатор, уровня

...жидкости.Устройство содержит преломляющие призмы 1 и 2 с нанесенными отражающими покрытиями на наружных боковых гранях 3 15 и 4, фотоприемник 6, оптически связанный с помощью преломляющей призмы 1 с источником 5 света, фотоприемник 7, оптически связанный через преломляющие призмы 1, 2 и контролируемую жидкость с 20 источником 5 света, инверторы 8,9, элементы И 10 и 11.Устройство работает следующим образом.Световое излучение от источника 5 па дает на боковую грань призмы 1 и отражается от нанесенного покрытчя 3.В случае отсутствия жидкости световое излучение по закону полного внутреннего отражения отражается от второй боковой 30 грани призмы 1 и поступает на фотоприемник 6(фиг.1), на выходе которого появляется сигнал, соответствующий...

Номер патента: 1663441

Опубликовано: 15.07.1991

Авторы: Головатый, Кудрявцев, Марятов, Рычков, Читадзе

МПК: G01F 23/296

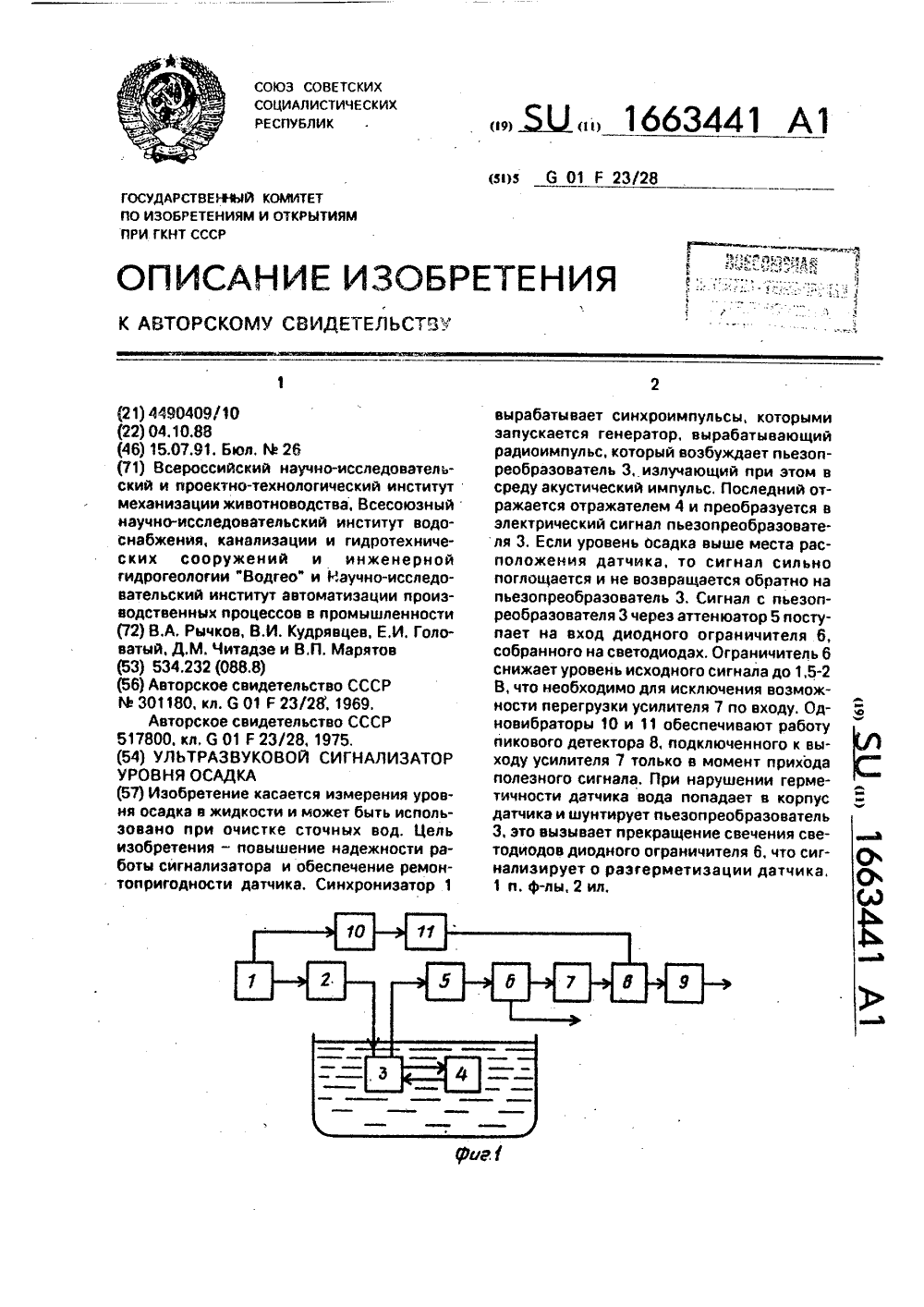

Метки: осадка, сигнализатор, ультразвуковой, уровня

...1, а выход - с приемно-излучающим пьезопреобразователем 3, напротив которого на расстоянии 30-40 мм находится отражатель 4, при этом генератор 2 расположен в корпусе датчика, Выход пьезопреобразователя 3 подключен к входу последовательно соединенных аттенюатора 5, диодного ограничителя 6, усилителя 7, пикового детектора 8 и формирователя 9 выходного сигнала, на выходе которого образуется информационный и управляющий сигнал наличия осадка. Диодный ограничитель 6 имеет дополнительный информационный выход "Герметичность датчика".Сигнализатор работает следующим образом.Синхронизатор 1 вырабатываетсинхроимпульсы, которыми запускается генератор 2 зондирующих импульсов и на его выходе формируются сигналы, представляющие собой пачки...

Номер патента: 1663442

Опубликовано: 15.07.1991

Авторы: Журавлев, Черняк

МПК: G01F 23/62

Метки: жидкости, индикатор, магнитный, уровня

...может быть более двух. Для лучшего визуального восприятия в условиях плохого освещения могут быть применены люминесцентные краски.Кроме того, для имитации "полосатой" окраски пластины и фон их расположения могут быть выполнены рифлеными. Фон расположения пластин имеет совпадающую с пластинами окраску в одном иэ крайних положений пластин, а корпус указателя может быть смещен относительно симметричного положения в плоскости, параллельной оси мерной трубки.Индикатор уровня жидкости работает следующим образом.В соответствии с изменением уровня жидкости в контролируемом резервуаре 1 перемещается внутри мерной трубки 2 поплавок 3 с управляющим магнитом 4, последовательно поворачивая (на угол 90.15) индикаторные пластины за счет...

Номер патента: 1663604

Опубликовано: 15.07.1991

Автор: Анисимов

МПК: G01F 1/56

Метки: импульсный, постоянного, стабилизатор

...выходного напряжения уменьшает частоту импульсов преобразователя 8 и транзистор 1 закрывается.Вдальнейшем частота работы преобразователя 8 регулируется напряжением сконденсатора 5, которое в динамическом режиме устанавливается несколько выше порогового напряжения, а еговеличина пропорциональна току нагрузки, Это напряжение с помощью реверсивного счетчика 10 производит широтно-импульсную модуляцию регулирующего транзистора 1, осуществляя стабилизацию тока нагрузки, Величину стабилиэируемого тока нагрузки можно устанавливать, изменяя опорное напряжение преобразователя 8.Применение цифрового широтно"импульсного регулирования стабилизируемого тока обеспечивает высокое постоянство статической ошибки стабилизации, Уровень статической...

Номер патента: 1664121

Опубликовано: 15.07.1991

Автор: Прогляда

МПК: G01F 11/04

Метки: дозирования, жидкости

...радиальным каналом 9 втулки 1 выпуска дозируемой жидкости, далее с расходным каналом (не показан), Жидкость от источника поступает по трубопроводу 21, каналам 8 и 10 в дозирующую полость 6 левой мерной камеры 4, Плавающий поршень 5 этой камеры под давлением жидкости перемещается вправо, вытесняя жидкость управления иэ полости 7 управления своей камеры через радиальные каналы 11 ротора, кольцевые проточки 12 и трубопровод выхода 19 в полость 7 средней мерной камеры 4. Ее плавающий поршень 5 перемещается влево и вытесняет дозу жидкости из доэирующей полости 6 средней камеры 4 в расходный канал через радиальный канал 10 ротора 2 и радиальный канал 9 втулки,1. После поворота на 120 ротор 2 занимает положение, соответствую щее фиг,2, при...

Номер патента: 1665234

Опубликовано: 23.07.1991

Авторы: Михайлов, Фельдман, Черенков

МПК: B65G 65/30, G01F 11/40

Метки: дозированной, перегрузки, сыпучих

...1 ил,кость 2 имеет уплотнение 11 и отсекатель 12 сыпучего материала, который направлен в сторону толкателя 7 с углом наклона а, меньшим угла наклона,8 естественного откоса сыпучего материала, Желоб 5 выполнен с регулируемым наклоном в вертикальной плоскости в сторону загрузки емкостей 6 контейнеров при помощишарнира 13 и регулировочного устройства 14 для тонкого регулирования дозы сыпучего материала.Устройство работает следующим образом.Вначале загружают сыпучим материалом накопительный бункер 1 при перекрытом отверстии 2 толкателя 7. Затем включают привод 8, который перемещает толкатель 7 вправо (по чертежу), открывая выпускное отверстие 2. Сыпучий материал из бункера 1 через емкость 2 поступает в желоб 5. С одной стороны он...

Номер патента: 1367661
