G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Номер патента: 838377

Опубликовано: 15.06.1981

Автор: Балакин

МПК: G01F 23/18

Метки: мареограф, моря, открытого

...в виде манометрической многовитковой пружины (трубкаБурдона) 2, установленной на основании 3 корпуса с выходным отверстием 4 для подачи давления.Подвижный конец манометрическойпружины имеет поводок 5, взаимодействующий с игольчатым шипом б, ус Цтановленным на якоре 7 электромагнита 8, являющегося элементом звена управления включением приемника давления, Электромагнит 8 закреплен на роторе 9 индуктивного 45дифференциального преобразователя,который подвешен к корпусу 1 на уп"ругом крестообразном шарнире 10.Шарнир представляет собой две упругие металлические пластины П-образной формы, расположенные под углом90 ф. Благодаря упругому шарниРУ 10ротор 9 может в небольших пределахповорачиваться вокруг вертикальнойоси, по которой...

Номер патента: 838378

Опубликовано: 15.06.1981

Авторы: Елисеев, Хомутинников

МПК: G01F 23/18

Метки: гидростатический, уровнемер

...при одной и той же относительной погрешности, тем точнее измерение уровня. В устройст ве осуществляются дискретные и непрерывные измерения. Дискретные измерения осуществляются при помощи первичного преобразователя, реле, отсечного клапана, формирователя и счетчика уров О ней, соединенных между собой. Непрерывные измерения осуществляются внутри интервала. дискретизации с помощью первичного преобразователя, соединенного с цифровым вольтметром.Суммарная погрешность измерения определяется погрешностью используемых первичного преобразователя и вторичного, Точность измерений существенно превышает величину шага дис- О кретности в предлагаемом устройстве по сравнению с известными устройствами того жв назначения и принципа действия.При...

Номер патента: 838379

Опубликовано: 15.06.1981

Авторы: Бойцов, Ершов, Закорюкин, Силуянов, Терехов

МПК: G01F 23/22

Метки: дискретный, измерительуровня, сыпучих, фотоэлектрический

...источников и приемников излучения поочередно на противополОжных стенках бункера позволяет расположить в ряд большее количество пар, а значит - увеличить точность устройства. На дополнительные входы схем 5 совпадения поступают от регистра б сдвига импульсы, сдвинутые во времени по числу измеряемых уровней, Сигнал на входе блока выдержки времени представляет собой чередование прямоугольных импульсов со скважностью, изменяющейся при изменении уровней. Блок 7 выдержки времени позволяет при случайном затемнении всех приемников уровня задержать на время у подачу ложного сигнала, Длительность прямоугольного импульса на выходе блока выдержки времени определяется длительностью синх ронизирующих импульсов. Преобразователь 8 дискретного...

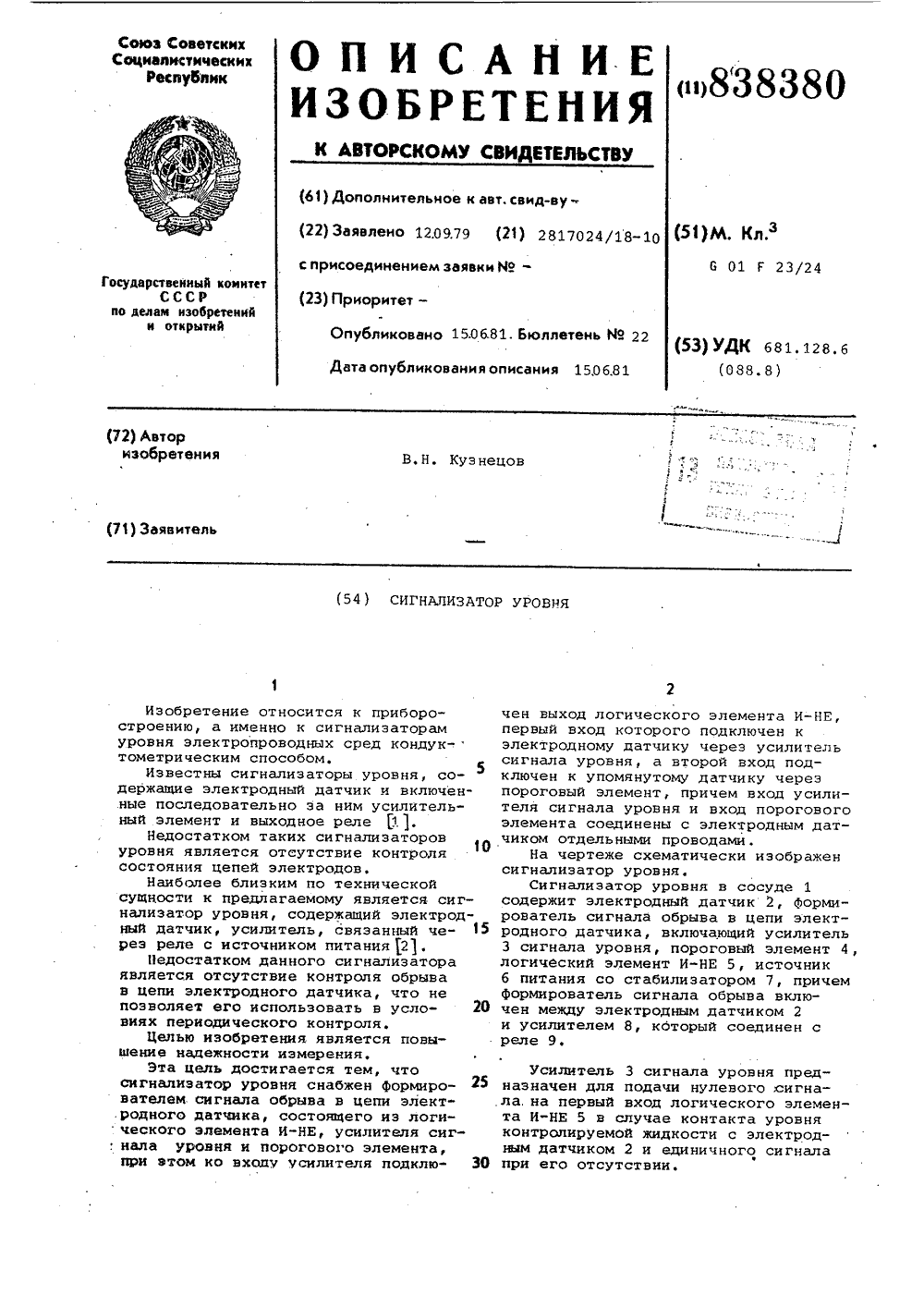

Номер патента: 838380

Опубликовано: 15.06.1981

Автор: Кузнецов

МПК: G01F 23/24

Метки: сигнализатор, уровня

...датчика,При нормальной работе на выходепорогового элемента 4 образуется единичный сигнал. В качестве элемента 4может быть использован, например,триод, включенный в ключевом режиме. Смещение триода осуществляется делителем напряжения на сопротивлениях й и , входящих соответственно в усилитель 3 сигнала и элемент 4,В качестве логического элементаИ-НЕ 5 может быть использована,например, стандартная интегральная 15схема К 1 ЛБ 553.Работа предлагаемого сигнализатора заключается в том, что при допустимом уровне контролируемой среды, например, воды в барабане судово-;щго котла, когда электродный датчик 2оголен и нет контакта с электропроводной средой, на входе усилителя 3сигнала уровня появляется нулевойсигнал. После двойного...

Номер патента: 838381

Опубликовано: 15.06.1981

Авторы: Кузнецов, Розенфельд

МПК: G01F 23/296, G01F 23/64

Метки: ультразвуковой, уровнемер

...чертеже представлена структурная схема предлагаемого ультразвукового уровнемера.Уровнемер содержит ультразвуковой излучающий элемент 1,волновод 2, выполненный в виде ферромагнитного стержня с магнитоупругим эффектом, обмотку 3, намотанную равномерно по всей длине волновода, поплавок 4 с постоянным магнитом 5, установленный концентрично с герметизироваиной трубкой 6, в которую помещен волновод 2 с обмоткой 3Обмотка может быть выполнена секционной с согласно па раллельным включением секций.838381 Формула изобретения ВНИИТираж Заказ 4406/ 2 Подписно Излучающий элемент 1 подключен к, выходу генератора 7, второй выход которого подключен к одному иэ входов решающего блока 8, другой вход которого через приемный усилитель 9 связан с...

Номер патента: 838382

Опубликовано: 15.06.1981

Авторы: Снегур, Тараненко

МПК: G01F 23/296

Метки: датчик, жидкости, уровня

...9 колебаний, включенных в цепь усилителя 10 обратной положительной связи.Выходы усилителей положительной обратной связи включены на вход блока 11 выделения разности частот, выход этого блока через низкочастотный Фильтр 12 подключен к частото меру, проградуированному в единицах контролируемого уровня.Работа устройства осуществляется следующим образом.При заполнении основной емкости Щ контролируемой жидкостью уровень в этой емкости и уровень в ветвях камертона 2 выравнивается. Ветви камертона 2 возбуждаются с помощью возбудителя 5, сигнал на который поступает от приемника 6 колебаний, усиленным в усилителе 7.В случае контроля уровня жидкости с переменной плотностью частота колебаний камертона 2 Функционально связана с плотностью и...

Номер патента: 838383

Опубликовано: 15.06.1981

Авторы: Вороненков, Лойцкер, Таршин

МПК: G01F 25/00

Метки: градуировки, поверкирасходомеров

...- к сливной магистрали. чертеже представлена принциая схема предлагаемой устано Установка содержит последовательно соединенную напорную систему 1, коллектор 2 с запорными устройства ми 3 и поверяемыми расходомерами 4,коллектор 5, в котором содержится несколько одинаковых параллельных трубопроводов, каждый из которых включает в себя дроссель б, патрубок 7, двухканальный распределитель 8838383 Формула изобретения ВНИИПИ Заказ 4407/58 ТиРаж 702 Подписное илиал ППП "Патент", г, Ужгород, ул. Проектна с перегородкой 9 и автономным приводом 10,Один канал распределителя 8 потока соединен с измерителем 11 частипотока, а другой - со сливным баком12. Автономные приводы 10 соединеныс программным устройством 13.Установка работает следующимобразом.При...

Номер патента: 838384

Опубликовано: 15.06.1981

Авторы: Поляков, Щербина

МПК: G01F 25/00

Метки: газа, градуировки, жидкости, поверкисчетчиков

...давления в нагнетательной полости установки при включении насоса 3 устанавливается давление Р . Поршень 5 калиброванной трубы 1 и поршень 13 дополнительной трубы 4 занимают положение соответственно 1 и 1 . При установившемся во внутренней полости уста"новки значении давления Р производится градуировка или поверка счетчика 2. Рабочая среда из полости 7 измерительной калиброванной трубы 1 вытесняется поршнем 5 черезсчетчик 2 в полость 14 дополнительной трубы 4. При этом поршень 5 и(прямой ход), Счетчик 10 импульсовфиксирует количество импульсов йпри%прохождении поршня 5 через детекторы,8 и 9 (калиброванного участка трубы 1), а счетчик 11 .импульсов фиксирует произвольное количество импульсов Н от момента его вклю"чения при прохождении...

Номер патента: 838385

Опубликовано: 15.06.1981

Авторы: Быков, Клевенский, Пачушкин, Рюмшин

МПК: G01F 25/00

Метки: переменныхгидросопротивлений

...блока 10 вычисления разности расходов, регистрирующего прибора 11, обратных клапанов 12 и 13 ивентилей 14 и 15.Ус;ройство для измерения переменных гидросопротивлений работает следующим образом.В гидромагистрали создают давление, и жидкость из трубопровода 1 растекается по трубопроводам 2 и 3 и сливается через трубопровод 4 в насосную станцию 5. В трубопроводе 2 установлено переменное гидросопротивление 6, подключенное к задающему блоку 7. В трубопроводах 3 и 4 установлены датчики 8 и 9 рахода, подключенные к блоку 10 вычисления разности раходов. Выходы блоков 7 и 10 подключены ко входам регистрирующего 20 прибора 11. Задающим блоком 7 устанавливают определенное значение проходного сечения гидросопротивления 6 и измеряют разность...

Номер патента: 839451

Опубликовано: 15.06.1981

Авторы: Вольфрам, Хельмут

МПК: G01F 1/32

Метки: измерительный, прибор, расходасреды

...- ционный усилитель 17 кплоской обмот - ке 8 силового компенсационного устройства, а по другой цепи - через компаратор 18, одновибратор 19, управляющий реверсивным счетчиком 20, преобразователь "код-частота" 21, цифроаналоговый преобразователь 22, ВС- цепь и операционный усилитель 23 связана с обмоткой 10 электромагнита компенсационного устройства, механически соединенного с воспринимающей действие потока сужающейся пласти ной 3.В блок-схеме, изображенной на Фиг,.8, обмотка 6 датчика скорости связана с плоской обмоткой 8 через Формирователь импульсов 24, а управление реверсивным счетчиком 20 осуществляется с помощью йС-триггера 25 (вместо одновибратора),.Устройство работает следующим образз,ом.Газ ообраз ная или жидкая среда,...

Номер патента: 840675

Опубликовано: 23.06.1981

Автор: Найманов

МПК: G01F 9/00

Метки: вконцевых, зазоров, паровой, состояния, турбины, уплотнениях

...или конденсата в регенеративный подогреватель 8. Для этогозакрытием задвижек 11 и 12 отключают регенеративный подогреватель8406758 по основному греющему пару и дренажу при закрытой задвижке 14 и открытой задвижке 13. Рост уровня по.указательному стеклу 9 свидетельствует о наличии посторонних протечек, которые необходимо устранить, а если это невозможно - измерить скорость 5 роста уровня конденсата, После этого открывают задвижку 14, Если имеется только один Трубопровод 6 отсосапара из камеры 3 уплотнений 4, то при проверке на отсутствие посторонних , О протечек задвижка 14 закрывается, а после выдержки 0,5-1,0 мин - задвижка 14 открывается.После выполнения указанных операций регенеративный подогреватель 1 8 начинает работать как мерный...

Номер патента: 840676

Опубликовано: 23.06.1981

Авторы: Горлов, Шпилевой

МПК: G01F 11/20

Метки: дозатор, жидкости

...после еда в сливной коллекторНа фиг.1 изображен дозатор,разрез; на фиг.2 - зачерпывающнйконец доэирующей трубки.Дозатор содержит расходнуюемкость 1 с установленным в нейротором 2, к которому крепитсядозирующая трубка 3, выходящая сливным концом 4 в сливной коллектор 5.Ротор 2 вращается приводом б. Зачерпывающнй конец дозирующей трубки3 погружен в жидкость 7, уровенькоторой поддерживается постояннымза счет свободного слива через патрубок 8. На зачерпывающем конце 9установлен насадок 10 и стопорнаягайка 11, которые позволяют изменятьдлину трубки и, тем самым, устранитьпогрешность от неточности изготовления дозирующей трубки 3. Сливнойконец дозирующей трубки выполненрасширяющимся и снабжен отражательными дисками 12 и 13,...

Номер патента: 842410

Опубликовано: 30.06.1981

Авторы: Берташюс, Вирбалис, Навицкас

МПК: G01F 1/60

Метки: выходом, расходомер, частот-ным, электромагнитный

...расходомера. К точке соединения обмотки З 5 б возбуждения и резистора 8 подключены входы второго сравнивающего устройства 9 и амплитудного детектора 16. Выход второго сравнинающего устройства 9 подключен ко вто О рому входу устройства 4 управления, Выход амплитудного детектора 10 подключен к преобразонателю напряжение-период 11, с которого снимается выходной сигнал расходомера.Устройство работает следующим образом.В момент включения ток на выходе генератора 5 тока треугольной формы начинает линейно возрастать со 5 О скоростью 1 О =сопвс, Линейно растет также индукция магнитного поля в активной зоне датчика 1, Скорость ее изменения ВО пропорциональна1скорости изменения тока возбуждения ВО =С 1 О , где С=сопяС. На электродах датчика...

Номер патента: 842411

Опубликовано: 30.06.1981

Авторы: Капанадзе, Ломинадзе, Себисквирадзе

МПК: G01F 11/00

Метки: дозированиясыпучих, объемного

...необходимую дозу :ыпучего материала в нижний ряд труб 4 по линии 10 подается избыточное давление (фиг.2).Через боковые отверстия труб 4 рабочее тело расширяет эластичные шланги 5 до их плотного соприкосновения с соседними шлангами. Этому способствуют также нижние 7 и верхние б ограничители, которые не позволяют шлангам 5 расширяться по вертикали. Таким образом, весь ряд шлангов окажется прижатым друг к ,другу, в результате чегоперекрывается выход устройства.Устройство готово к приему дозирующего сыпучего материала, который поступает сверху из бункера в дозируемую емкость 2 сквозь щели верхнего ряда привода 3 (фиг.2) .Когда необходимое количество сыпучего материала поступит в дозируемую емкость 2, начинается второй такт работы...

Номер патента: 842412

Опубликовано: 30.06.1981

Авторы: Казаков, Манторов, Чернышев

МПК: G01F 11/00

Метки: дозирования

...совпадения и исполнительный механизм 4, а также датчик 5 расхода,выходом подключенный ко второму входу сумматора 2, выход которого черезпервый компаратор 6 связан с другимЗО входом исполнительного механизма 4,последовательно соединенные генератор 7 опорного сигнала и второй компаратор 8.Устройство работает следующим об - разом.Во время дозирования импульсы с выхода датчика 5 расхода поступают.на входы сумматора 2 и второго компаратора 8, причем в сумматоре .они суыкируются с кодом числа, введенного из задатчика 1 дозы, а во втором компараторе 8 каждый нз этих импульсов стирает код числа импульсов, постояно поступающих от генератора 7 опорного сигнала. Поэтому набранное во втором компараторе 8 число к моменту поступления на вход...

Номер патента: 842413

Опубликовано: 30.06.1981

Авторы: Партнов, Шигорин

МПК: G01F 11/04

Метки: coctaba, ванализатор, ввода, жидкости, проб

...или пазом, уплотнение штока, канал для подвода анализируемой жидкости, испаритель и,привод штока, введено приспособление для нагрева штока, выполненное в виде трансформатора, первичная обмотка которого через переключатель соединена с источником питания,а вторичная обмотка соединена соштоком и корпусом испарителя.На чертеже показано предлагаемоеустройство,Устройство состоит из пневмоцилиндра 1, в котором движется поршеньс дозирующим штоком 2, соединеннымгибким проводником.3 через изоляционную втулку 4 со, горичной обмоткойтрансформатора 5, включенного черезпереключатель 6.В корпусе дозатора 7 расположеноуплотнение штока 8 с продуктовымканалом. К корпусу 7 присоединениспаритель 9, имеющий каналы длявхода и выхода газа носителя.Устройство...

Номер патента: 842414

Опубликовано: 30.06.1981

Автор: Гостев

МПК: G01F 23/14

Метки: сигнализатор, сыпучих, уровня

...нормально открытый контактреле, соединяющий задатчик 1 давления с полостью пневмоцилиндра 3и открывается нормально закрытыйконтакт, соединяющий полость пневмоцилиндра 3 через дроссель 17 свыходной линией дополнительного задатчика 18. Давление воздуха вполости пневмоцилиндра 3 постепеннопадает и поршень 4, рейка 5 и пор- б 5 шень б перемещаются из нижнего положения в верхнее, а шестерня 7 с лопастью 9 проворачиваются в другую сторону. Поршень 4, переместившись вверх, открывает канал, соединяющий управляющую камеру реле 10 с атмосферой. Реле 10 подпором переключается, закрывается нормально зак,рытый контакт питания и открывается нормально открытый контакт атмосферы, Поршень б, переместившись вверх, открывает канал, соединяющий полость...

Номер патента: 842415

Опубликовано: 30.06.1981

Авторы: Акулова, Анистратова, Дядичев, Коваленко

МПК: G01F 23/16

Метки: датчик-сигнализатор, пневматический, уровня

...элемент 1 подвижно с помощью гибкого элемента 2 соединен с основанием 3. Сопло 4, соединенное с каналом питания 5, установлено на основании 3. Соосно соплу 4 на торце чувствительного элемента 1 установлено второе сопло 6, соединенное с выходным каналом 7. Внутренняя полость чувствительного элемента 1 соединена с атмосферой через отверстие 8, На основании 3 установлен также ограничитель 9 перемещения чувствительного элемента 1.Устройство работает следующим образом.Если уровень сыпучего материала, условно показанный линией 10, находится ниже датчика, соосность расположения сопел не нарушена и струя, вытекающая из сопла 4, попадает в приемное сопло б и на выходе датчика-сигнализатора формируется выходной пневматический сигнал...

Номер патента: 842416

Опубликовано: 30.06.1981

Автор: Бражников

МПК: G01F 23/296, G01N 9/24

Метки: жидкой, осу-ществления, резервуаре, свойств, средыв

...генератора 7.Устройство работает следующимобразом,Импульсы генератора 7 синхронизируют одновременную работу генераторов 9 9импульсов с отличающимися частотами 1Х колебаний. Эти импульсы поступают навход усилителя мощности 11 через амплитудно-аттенюаторные разделительные блоки 10 .;10 ч.Суммарный импульс на выходе усилителя мощности 11 имеет спектрчастот в диапазоне от К до Еотносительная ширина которого равна 2-Е. и превышает отностель-% )+1 Ъ-а 1ое изменение толщины стенки 2 дг(где д - минимальное и д- максимальное значения толщины стенки4 резервуара).Под действием импульса с указанным спектром частот клиновый преобразователь 1 излучает со скоростьюС в преломляющем клине преобразователя под углом Й (относительно нормали к стенке 4)...

Номер патента: 843785

Опубликовано: 30.06.1981

Автор: Хендрик

МПК: G01F 15/00

Метки: выпрямитель, газопроводе, потока, расходомером

...в каждой пластИне равна 15-25 площади поперечного сечения трубопровода. 20 На фиг, 1 представлена схемавыпрямителя потока. на фиг. 2 - эпира потока; полученная в газопроводеизвестного выпрямителя, на фиг. 3то ке, в газопроводе предлагаемого 25 выпрямителя.Выпрямитель содержит два патрубка 1 и 2 трубопровода, фланцы 3 и 4,с помощью которых патрубки скреп -лены между собой, втулку 5, установленную в трубопроводе со свободнымскольжением и перфорированную пластину 6, скрепленную с концом втулки 5 сварным швом. Диаметр пластины 6 выполнен таким образом, что позволяет зажать ее между фланцами. Во втулке установлены и скреплены с ней сварным швом перфорированные пластины 7 и 8. Расстояние между пластинами 6, 7 и 8 равно 0,4-0,6 внутреннего...

Номер патента: 845009

Опубликовано: 07.07.1981

Авторы: Иванов, Маненьков, Садовский, Феоктистов, Яушев

МПК: G01F 1/00

Метки: maccobo-го, изме-рения, объемного, одновременного, плотности, потока, расхода

...В полости 2, в непосредственной близости от профиля полюса стержня 3, располагается постоянный магнит 5, полюса которого ориентируются к боковым стенкам корпуса 1. Магнит 5 жестко укрепляется на конце стержня б, 20который может поворачиваться вокругоси 7, укрепленной в нижней части корпуса 1. На другом конце стержня бжестко закрепляется пластинка - зонд8, плоскость которой ориентируется 25под углом 0АХИ к направлению потока. В боковых стенках корпуса 1 устанавливаются индуктивные датчикиЭДС 9 и 10, Все элементы устройства,расположенные на корпусе 1, устанавливаются симметрично относительнооси 7,Полость 2 заполняется маловязкойжидкостью и ограничивается в нижнейчасти корпуса 1 эластичной разделительной пленкой 11.Корпус 1 герметично...

Номер патента: 845010

Опубликовано: 07.07.1981

Авторы: Канторович, Рубин

МПК: G01F 1/58

Метки: датчик, расходомера, электромагнитного

...(электрспровсдного только в направлении перпендикулярно поверхности радиально) определяется отношением суммарной площади отверстий 50 ко всей поверхности участка 5, т. е,дов.На чертеже изображен датчик расходомера, поперечное сечение.Изоляционное покрытие 1 с отверстиями 2 нанесено на электроды 3, расположенные на внутренней поверхностинемагнитного неэлектропроводного участка 4 трубопровода. На внешней стороне участка 4 трубопровода размещенамагнитная система 5, соэдакщая равно- Змерное магнитное поле (пунктиром изображены линии весовой функции, распределение которых совпадает с распределением силовых линий электкого поля между электродами.Эти линии пересекают три учас различной электропроводностьюкрытие, среда, покрытие,Всреде...

Номер патента: 845012

Опубликовано: 07.07.1981

Авторы: Герасимчук, Мейстер, Тоомет

МПК: G01F 1/60

Метки: расходомер, электромагнитный

...порогового устройства 6выбран таким образом, чтобы при низком уровне выходного сигнала входного усилителя, соответствукщего запол",ненному каналу преобразователя рас"хода 1, коммутационный элемент 4 находится в проводящем состоянии и сигнал передается на индикацию н блок 7. 55При высоком уровне сигнала на выходевходного усилителя 2, соответствующего незаполненному жидкостью каналупреобразователя расхода 1, пороговоеустройстно 6 переводит коммутационный 0элемент 4 в непронодящее состояние,отключая блок индикации 7 от блокаобработки сигнала 3 и заземляя одновременно вход 7, что вызывает нулевое,показание блока индикации 7. Коммутационный элемент 4 может быть реализован в ниде электромагнитного реле,обмотка которого питается через...

Номер патента: 845013

Опубликовано: 07.07.1981

Автор: Новожилов

МПК: G01F 1/68

Метки: расхода, тепловой

...в кольцевуюкамеру, где возникает стационарныйвихрь, скорость вращения которогоопределяется скоростью движения основного потока и геометрическими размераав полостя, При постоянной геомет.рии кольцевой камеры скорость вращения вихря является функцией скорости(К - й)/а = 0,8-1,0, ф основного потока и,измеряется тепловым методом с помощью источника тепла и термочувствительного элемента по принципу термоанемометра. Измеряя температуру нагревателя при постоянном тепловыделении в нем или мощность нагревателя при постоянной его температуре, можно измерить скорость и, следовательно, расход потока, проходящего через трубу.Стационарный вихрь образуется в кольцевой камере при условии соблюдения соотношения К -Во)/а = 0,8-1,0.Значение расхода...

Номер патента: 845014

Опубликовано: 07.07.1981

Авторы: Борисов, Власов, Карпов, Кошкин

МПК: G01F 11/00

Метки: дозирования, объемного

...1 изображено устройство, внешний вид; на фиг. 2 - внд А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг 1Устройство содержит ротор 1, вал 2, барабан 3 с размещенными на нем ползунамн 4 и 5, меринки-дозаторы б. Ползуны 4 и 5 взаимодействуют с пазовыми кулачками 7 и 8 и обеспечивают ввод и вывод мерников б иэ камер смешения 9, вращаеьих приводом 10. Ротор 1 снабжен звездочкой 11, которая огибается бесконечным конвей- еров 12, транспортирующим емкости 13. Вращение ротора обеспечивается зубчатым колесом 14.С целью повьапения взрывобеэопасности камеры смешения размещены в бронированных секциях 15.Устройство работает следующим образом.Компоненты дозирования поступают из бункера 16 в камеры смешения 9, которые вращаются вокруг своей осиот привода...

Номер патента: 847041

Опубликовано: 15.07.1981

Автор: Салугин

МПК: G01F 1/28

Метки: клапан, расходомера

...пружины;Д 2 - разность уровней жидкости в выходной ветви;удельный вес жидкости;коэффициент расхода;Х - сумма коэффициентов местных сопротивлений выходной ветви;Я - площадь сечения трубопро-вода выходной ветви;1,О - соответственно длина идиаметр трубопровода выходной ветви;- ксэффициент сопротивлениятрения.При отсутствии выходной ветви, т.е. когда расХодомер установлен; на сливе в расходный бак, уравнение (1) упрощается ъНсп(2) Уравнение (2) подтверждено многочисленными испытаниями, порезультатам которых построены графики зависимости коэффициента расхода от числа Ве и угла Ф при вершине конуса (см, фиг. 2),При б = 120 для Ве)600 коэффициент расхода можно принять постоянным и равным )0 = 0,85, а зависимость комплексаР Я будет однозначной...

Номер патента: 847042

Опубликовано: 15.07.1981

Авторы: Дримбо, Ищенко, Оденбах, Фишман

МПК: G01F 1/56

Метки: объемного, расходапотока, шихтовых

...поверхности его25 после загрузки на ленту материалзаключают в проводящий слой,выполняющий роль экрана. При этом контурпоперечного сечения материала становится эквипотенциальным, благода30 ря чему исключается влияние неод847042 Формула изобретения 702 Подписи ИИПИ Заказ 5464/62 ктная,4 Филиал ППП "Пат г,ужгород,ул нородности диэлектрической проницаемости материала, заключенного .внутри экрана, В результате выполнениятакой совокупности и последовательности операций емкость между поверхностью материала и.пластиной конденсатора определяется только величиной зазора между ними и не зависитот проводимости исходногошихтовогоматериала и его диэлектрической проницаемости.На чертеже представлена схемаустройства для осуществления данного...

Номер патента: 847043

Опубликовано: 15.07.1981

Авторы: Аксенов, Корнилов, Логинов

МПК: G01F 1/60

Метки: жидкого, металла, преобразовательмалых, расходов, электромагнитный

...1, магнитопровод 2, спиральный трубопровод 3, выводные и соединительные электроды 4, тепловую изоляцию 5, подсоединительный патрубок б.Магнит 1 изготовлен, например, из сплава ЮНДК 35 Т 5 работоспособного при температуре до 600 С. Сердечник может быть выполнен как двуполюсный, так и многополюсный. Сердечник окружен кольцевым магнитопроводом 2 так, что между ним и каждым полюсом сердечника образуется воздушный зазор, в .котором располагается спиральный трубопровод 3 с измеряемой средой. Смежные витки трубопровода Электрически соединены между собой последовательно с помощью электродов 4, изготовленных из того же материала, что и трубопровод. Тепловая изоляция 5 выполнена, например, из стеклоленты КТ.ПрЕобразователь вваривается в...

Номер патента: 847044

Опубликовано: 15.07.1981

Авторы: Компанец, Никаноров, Тимошенко

МПК: G01F 1/64

Метки: газа, малыхобемных, пара, расходов

...28. С валом двигателя связана также стрелка 29 измерительного прибора и перо для самописца.Реверсивный электродвигатель 28управляется от усилителя 30 постоянного тока, на который подается биполярный сигнал с Фазового детектора 31, подключенного к селективномуусилителю 32.При раэбалансе трансформаторногомоста в его измерительной диагонали 15 возникает напряжение основной частоты, которое усиливается усилителем и подается на фазочувствительный детектор 31. При переходе баланса через нуль, фаза сигнала на Щ усилитель 32 меняет знак. Это позволяет на выходе Фазового детектора31 получить биполярное напряжение,соответствующее чувствительностиусилителя 30. После предварительного прогрева вторичного прибораи генератора...

Номер патента: 847045

Опубликовано: 15.07.1981

Авторы: Кербель, Трофимов, Шмитов

МПК: G01F 1/66

Метки: пьезоэлектрический, расходомер

...закреплена в опоре 3 и жестко соединена с выходным се847045 Формула изобретения ВНИИПИ Заказ 5464/6 Тираж 702 Подписное чением акустического концентратора4,установленного в пустотелой .игерметичной опоре 5.Входное сечениеакустического концентратора 4 сочленено с пьезотрансформатором 6 под 1ключенным к возбуждающему генератору 7 и измерительному блоку 8 черезгерметизированные вводы 9,Опоры3 и 5 закреплены в корпусе 1 с помощью пустотелых ребер 10, а однаиз лопастей крыльчатки снабжена добавочной без изменения геометриилопасти массой 11 дебалансирующейкрыльчатку 2,Пьезоэлектрический расходомерработает следующим образом.Пьеэотрансформатор 6 возбуждаетсяот генератора 7 на резонансной частотеПри поступлении жидкости в расходомерную...
