G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами
Установка для градуировки и поверки объемных счетчиков жидкостей и газов
Номер патента: 1606868
Опубликовано: 15.11.1990
Автор: Бурханов
МПК: G01F 25/00
Метки: газов, градуировки, жидкостей, объемных, поверки, счетчиков
...после предварительного разгона потоков жидкости и газа в интервале от уровня чувствительного элемента 19 до уровня чувствительногоэлемента 20 и от уровня чувствительного элемента 22 до уровня чувствительного элемента 21, чем достигаетсяпостоянство расхода во время градуирования или поверки,Поплавок 23 датчика 16, перемещаясь за уровнем жидкости, последовательно воздействует магнитом 24 на чувствительные элементы 19-22 уровня, подающие сигналы в блок 26 управления, После предварительного разгона потока: по достижении жидкостью уровня чувствительного элемента 20 начинаетсярегистрация импульсов градуируемых счетчиков 7 и 8 по достижении уровня чувствительного элемента 21 регистрация импульсов прекращается, а по достижении положений...
Газомерная установка
Номер патента: 1606869
Опубликовано: 15.11.1990
МПК: G01F 25/00
Метки: газомерная
...с помощью изменения уровня жидкости в емкостях 10 и устанавли"вается такой, при которой выбираютсявсе зазоры в местах соединений и контактов подвижных элементов установки.Причем оснащение;".оромысел 16 и тяг 18самоустанавливающимися серьгами 19,а также свободное контактированиепонтонов 15 с концевыми упорами 17 ко-,ромысел 16 обеспечивают положениецентра тяжести системы подвижныхчэЛементов установки на. вертикальнои1оси грузоприемного узла весоизмерительного устройства 7,55Зафиксировав первоначальную величину нагрузки, воспринимаемую весоиз-.мерительным устройством 7, мерный ре 20зервуар 8 с помощью пневморазъема подключают к выходу переключателя 4 потока и открывают вентиль 21. Поверку и градуировку расходомеров или счетчиков газа...
Электромагнитный расходомер
Номер патента: 1187549
Опубликовано: 30.11.1990
Авторы: Зверев, Казаков, Каравашкин
МПК: G01F 1/58
Метки: расходомер, электромагнитный
...С выхода устройстваформирования .3 опорное напряжение по-,дается на схему .выделения полезногосигнала 5 и через резисторы В,1, К 5 -на вход операционного усилителя вустройстве 6.Расходомер работает следующимобразом. . 20Сигнал с датчика, содержащий полезную составляющую и трансформаторную помеху, подается на вход предварительного усилителя, в котором осу- ,ществляется усиление и перевод сиг- ,25нала датчика в несимметричный сигнал.С выхода предварительного усилителясигнал поступает на вход сую 3 атора,на другой вход которого подается. сфор-мированное блоком обратной связи ком-",З 0пенсирующее напряжение, пропорцио-нальное полезной составляющей сигнала.Разностный сигнал усиливается усилителем рассогласования и поступаетна...
Устройство для измерения массового расхода жидкости
Номер патента: 1610281
Опубликовано: 30.11.1990
МПК: G01F 1/28
Метки: жидкости, массового, расхода
...элементом 5 и преобразователем 6, .сигнал которого усиливается усилителем 8 и усредняется интеграто/ ром 10. Сигнал, . пропорциональный уровню лщцкости, . обрабатывается вычислительным блоком 12, извлекающим из него корень квадратный. Так как на вход делителя 13 одновременно поступают два сигнала - с интегратора 11 и вычислительного блока 12, а усиление в канале элементов 4, 7, 9, 11 выбрано с учетом К, то на выходе делителя 13 формируется отно.- .шение К Р/1 Н 1 т.е, сигнал, пропорциональный массовому расходу жидкости,Этот сигнал фиксирует регистрирующий блок 14,В процессе работы приток жидкостиизменяется, что приводит к варьированию уровня Н и скорости Ч в системе.Пульсирующее поступление жидкости внакопительную емкость...
Система защиты напорного устройства
Номер патента: 1610282
Опубликовано: 30.11.1990
Авторы: Васильев, Галуза, Постраш
МПК: G01F 1/32
Метки: защиты, напорного, устройства
...3 приняты следующиеобозначения: 1 - интенсивность акустического шума течи на резонанснойчастоте, б 14 С - производная по времени интенсивности акустического шума течи на резонансной частоте, йвремя, соответствующее моменту появления повреждения или разрыва в 25трубной системе.Система защиты напорного устрой- .ства (фиг.1), включает в себя датчикуровня 1, электроакустический преобразователь 2, соединенный последовательно с блоком задержки 3, акустическим прибором 4 и дифференциатором5. Выходные контакты датчика уровня1, акустического прибора 4 и дифференциатора 5 соединены с блоком отключения 6. Электроакустический пре 35образователь 2 установлен на корпусенапорного устройства 7. Сигнал от датчика уровня 1 подается на блок отключения 6...
Устройство для измерения расхода газа
Номер патента: 1610283
Опубликовано: 30.11.1990
Авторы: Королева, Плаксин, Подругин, Семчевский
МПК: G01F 1/38
...до выключателя 19 и выключил его, При срабатывании выключателя 19 . электродвигатель останавливается и поршень занимает положение А. Есликапля находится в одном из расширите 35лей, то необходимо установить кран 7в положение, соответствующее пропусканию измеряемогс газа через трубку10. В этом случае капля стекает из расширителя и занимает положение всередине трубки 12, Описанное положение узлов устройства является исходным состоянием устройства для измерения расхода газа. При подаче в трой 45 . ник 1 измеряемый газ по трубке 10 поступает на выход капельного индикатора расхода газа, не перемещая каплю.Для того, чтобы выполнить измерения расхода газа, необходимо включить, например, с помощью оператора выключатель 21 и лерекрыть трубку 10 с...
Электромагнитный расходомер
Номер патента: 1610284
Опубликовано: 30.11.1990
Авторы: Тыртышный, Шушпанов, Яковлев
МПК: G01F 1/58
Метки: расходомер, электромагнитный
...5 - на оси магйитов 2. Основные 4 и дополнитель ные 5 электроды соединены попарно между собой, а выводы этих пар соединены с входом измерительного устройства.Устройство работает следующим образом.Во .время протекания жидкости, например, воды, по трубопроводу 3 на основных электродах 4 возникает сигнал, состоящий иэ двух компонент; электропроводящей силы (ЭДС), про 30 порциональной расходу, и ЭДС, пропор-циональной интенсивности электро- химических процессов, происходящих на границе станок - жидкость. На дополнительных электродах 5 возникает ЭДС, пропорциональная только интенсивности электрохимических процессов.Каждый основной электрод 4 соеди- нен соответственно с дополнительным 5 так, что их суммарная ЭДС пропорциональна только расходу,...
Электромагнитный расходомер
Номер патента: 1610285
Опубликовано: 30.11.1990
Авторы: Балабанов, Калачев, Ярыгин
МПК: G01F 1/58
Метки: расходомер, электромагнитный
...расходомера. Получение минимальной трансформаторной помехи, сдвинутойпо Фазе на 90 О по отношению к основной составляющей, обеспечиваетея устройством компенсации при неподвижнойжидкости посредством перемещения ползунка 9 потенциометра 6 в оптимальноеположение. При этом сигнал поступаетв измерительную схему с электрода 4и пол унка потенциометра 9 через тран10285 6 40 45 50 55 5 16сформатор 7, обеспечивающий переходна несимметричную схему усиления,которая производится сначала прецварнтельным усилителем 8 с высокимвходным сопротивлением, а затем усилителем-преобразователем 12, При из;менении во времени расхода согласнокривой 31 суммарный сигнал на выхоцепредварительного усилителя 8 имеетвид, представленный на кривой 34, асоставляющие...
Способ измерения расхода
Номер патента: 1610286
Опубликовано: 30.11.1990
Авторы: Белокур, Джагупов, Фоменко
МПК: G01F 1/68
Метки: расхода
...3, обозначенная 4, электрически изолирова на от электрода 3. Электроды.2 и 3 могут наноситься, например, вжиганием серебросодержащей пасты в пьезоэлектрический материал . Пьезопреобразователь охватывает цилиндрическую поверхность измерительного участка трубопровода 5. Электрод 2 соединен пайкой 6 с наружной поверхностью 25 измерительного участка трубопоовода 5. Пьезопреобразователь закрыт герметичным кожухом 7, заполненным инертным газом. Выводы электродов 2 и 3 проходят через герметично закрьг тые отверстия 8. Часть электрода 3 меньшей площади включена во входную, а часть большей площади - в выходную цепь усилительного элемента, образующего автогенераторную схему35 (не показана) . Последняя выполняется по схеме индуктивной трехточки,...
Способ измерения расхода жидкости в скважине и устройство для его осуществления
Номер патента: 1610287
Опубликовано: 30.11.1990
Авторы: Габдуллин, Хамадеев, Царегородцев
МПК: E21B 47/10, G01F 1/68
Метки: жидкости, расхода, скважине
...при этом с датчика всреду жидкости подается импульс тепловой энергии, причем импульсы энергии, снимаемые с каждого датчика,одинаковы, Схемой 3 приема информации принимается сигнал с максимальной температурой Т нагрева датчикаи одновременно, передается на регистратор 4 температуры и на схему 5сравнения, с которой поступает насхему 6 режимов, откуда на коммутатор подается команда на включениевторого датчика блока 2 датчиковчерез время С 1, зависящее от диапазона измеряемых скоростей, При этомсигнал с температуре Т его нагреватем же путем попадает в регис".ратор4 температуры и на схему 5 сравнения,где происходит сравнение его с сигналом с первого датчика, если Т = Т,то это значит, что импульс, снятыйс первого датчика, унесен...
Расходомер топлива
Номер патента: 1610288
Опубликовано: 30.11.1990
Авторы: Варфоломеев, Магнитский, Черников
МПК: G01F 3/00
Метки: расходомер, топлива
...подсоединен датчик 3 давления.Расходомер топлива работает следующим образом.При его наклоне груз 4 поворачивает расходомер вокруг оси 2,до тех пор, пока плоскость наклона не совпадает с плоскостью трубок 1, в кото рых налито определенное количество топлива, вес столба топлива воспринимается датчиком 3 давления, при этом выходной сигнал датчика 3 пропорционален массе топлива, находящегося в трубках 1. При работе двигателя топливо потребляется из трубок 1 и после определенного интервала времени или количества оборотов вала, которое задается счетчиком 6, питание двигатечя переключается на бак, ин.формация с датчика 3 давления и счетчика,6 поступает в блок 7 обработки и регистрации информации , который показывает расход. топлива. 50При...
Устройство для измерения расхода топлива дизельным двигателем
Номер патента: 1610289
Опубликовано: 30.11.1990
Авторы: Васильев, Волков, Глазырин, Грачев, Лихачев
МПК: G01F 9/00
Метки: двигателем, дизельным, расхода, топлива
...в ТНВД 9 этой величины компаратор 20 срабатывает, на первый вход первого элемента 2 И-НЕ 21 поступает сигнал низкого уровня фиг, 2, время 12) . В момент достижения давлением величины, на которую настроен редукционный клапан 14, оно. пройдя точку максимума, становится практически постоянным, и величину этого давления запоминает пиковый детектор.С этого момента напряжение на выходе пикового детектора 16 практически постоянно и поэтому напряжение на выходе дифференциатора 18 становится очень малым, меньшимОуст,1. Следовательно,на выходе первого компаратора 19 установится напряжение, соответствующее уровню логической единицы, Так как,напряжение на обоих входах элемента 2 И - НЕ 21 становится равным логической единице, то на его выходе...
Дозатор жидкости
Номер патента: 1610290
Опубликовано: 30.11.1990
Авторы: Комарницкий, Короб, Сафонов
МПК: G01F 11/00
...следующимобразом. В исходном положении в управляющую камеру.11 подается пневмосигнал Р 1, про- о стороны пневмосигнал Р 2, При Р 1 = Р 2 под действием усилия пружины 18 сжатия происходит перемещение мембран 5 и 6 с толкателем 9. В результате мембрана 6 перекрывает отверстие 2 и выдача дозируемой жидкости прекращается, Далее отключается пневмосигнал Р 2 и мембрана 5 перемещается под действием пружины 18 сжатия, установленной в штоковой полости управляющей камеры 10. При этом происходит засасывание капли жидкости с торца канала 8 для ее отвода, 1 ил. исходит перемещение мембраны 6, которая перекрывает отверстие 2 перегородки 1. В результате дозируемая жидкость, находящаяся под давлением, не поступает в канал 8 для ее отвода.Для выдачи...
Дозатор сыпучего материала
Номер патента: 1610291
Опубликовано: 30.11.1990
Автор: Павлов
МПК: G01F 11/24
...дозатор, поперечный разрез; на фиг. 2 - барабан с лопастями,Дозатор содержит горизонтальный цилиндрический корпус 1 с прикрепленными к его боковой поверхности входным 2 и вы. ходными 3 патрубками и размещенный в корпусе 1 барабан 4 с лопастями 5, отогнутыми в сторону, противоположную вращению, На периферии лопастей,5 выполнены радиальные прорези 6. Вторая по ходу вращения барабана 4 стенка входного патрубка 2 выполнена в нижней части с наклонным участком 7, образующим с внутренней поверхностью горизонтального цилиндрического корпуса 1. тупой угол. Лопасти 5 выполнены из упругого материала, например из стали 65 Г.Дозатор работает следующим образом, Вал 4 с лопастями 5 приводят в движение. Через впускное отверстие патрубка 2 в...
Объемный дозатор жидкости
Номер патента: 1610292
Опубликовано: 30.11.1990
Автор: Андреев
МПК: G01F 11/28
Метки: дозатор, жидкости, объемный
...емкости 8 и 9, установленные свозможностью вертикального перемещения в кронштейне 13 и фиксации в заданномположении винтами 14, снабжены патрубками 15 и 16 соответственно,Пробка 17 крана 7 выполнена с идентично расположенными в каждом ряду двумясимметричными каналами 18, 19 и 20, 21соответственно в первом и втором рядах.В корпусе 22 пробкового крана 7 в каж-:,дом ряду под углом 90 один к другому расположены четыре канала 23 - 26 - в первомряду и 27 - 30 - во втором ряду. Два диаметрально расположенных канала 24 и 26 первого ряда сообщены с трубопроводами 11 и12 питающих емкостей 2 и 3, а идентично расположенные каналы 27 и 29 второго ряда - с патрубками 15 и 16 мерных емкостей 8 и 9. Канал 23 первого ряда сообщен с перепускным...
Устройство для дозирования газа
Номер патента: 1610293
Опубликовано: 30.11.1990
Авторы: Курочкин, Шишков, Штраль
МПК: G01F 13/00
Метки: газа, дозирования
...материала с коэффициентом теплового расширения не менее чем на порядок больше коэффициента теплового расширения материала корпуса, образуется зазор, определяемый количеством подводимого тепла. Из зазора дозируемый газ выходит через отводящий патрубок 2. Компенсация остаточных деформаций, по.являющихся из-за периодического нагревания - охлаждения, и подстройка диапазона дозирования обеспечиваются путем осевого перемещения стержня 4 по резьбе. 1 ил,ее, чем на порядок больше коэфеплового расширения материала жня не менфициента ткорпуса.Устройство для дозирования газа работает следующим образом,При нагревании поступающий через подводящий патрубок 3 дозируемый газ переносит тепло от регулируемого источника 6 тепла к сопрягающейся конусной...
Дозатор
Номер патента: 1610294
Опубликовано: 30.11.1990
МПК: G01F 13/00
Метки: дозатор
...фильтром (не показаны). Камера 6 смешения снабжена пэтрубком 9 для подачи сжатого воздуха и выходным патрубком 10, расположенным соосно диску 2 и патрубку 11 для подачи дозируемой среды, который подключен к приемной камере 5. Дифманометр 12 подключен через трубопроводы 13 и 14 между камерой 6 смешения и приемной камерой 5. Диск 2 установлен с возможностью поворота и снабжен рукояткой 15, Герметичность обеспечивается эластичными уплотнениями 16, 17 и 18.Дозатор работает следующим образом.Через патрубок 11 для подачи дозируемой среды обеспечивается расход О 1,через патрубок 8 - Ог, через патрубок 9 для подачи сжатого воздуха - Оз, через выходной патрубок - О 4 и через отверстие 3 диска 2, которое сообщает приемную камеру 5 с ка мерой...
Способ определения объема резервуара
Номер патента: 1610295
Опубликовано: 30.11.1990
Автор: Теплухин
МПК: G01F 17/00
Метки: объема, резервуара
...напряжения проводником 8 соединяют с корпусом резервуара 1 (или с его внутренним электро- проводящим слоем),Способ определения объема резервуара и его изменения при воздействии давле- ния газа осуществляют следующим образом.Внутрь резервуара 1 через горловину вводят концентрично расположенные электроды 5 и 6, которые размещают примерно на одинаковом расстоянии от противоположных стенок резервуара 1 при помощи тонких проводников 4, проходящих через изолятор 3 и жестко в нем фиксированных, Крышкой 2 закрывают. орловину резервуара 1, Затем подают напряжение от источника 10 напряжения и вольтметром 9 измеряют разность потенциалов О 1 между электродами 5 и 6. После выполнения измерения осуществляют перекоммутацию вольтметра 9 таким образом,...
Способ определения объема пористого тела
Номер патента: 1610296
Опубликовано: 30.11.1990
Автор: Гармонников
МПК: G01F 17/00
Метки: объема, пористого, тела
...внешней поверхности, в лабораторных, производственных и полевых условиях.Цель изобретения - повышение точности измерения.На чертеже изображено устройство, реализующее предлагаемый способ, общий вид.На чертеже обозначено: 1 - исследуемое пористое тело; 2 - кронштейн; 3 - измерительные весы; 4 - сосуд; 5 - рабочая жидкость; 6 - дополнительная, жидкость; 7 - противовесы,При необходимости измерения объема исследуемого пористого тела 1 его подвешивают к кронштейну 2, который установлен независимо от измерительных весов 3. На левую чашу весов 3 помещают сосуд 4, в который заливают рабочую 5 и дополнительную 6 жидкости. Исследуемое пористое тело 1 полностью погружают в слой вспомогательной жидкости 6. Измеряют вес сосуда с жидкостями. Затем...
Способ измерения колебаний уровня воды и устройство для его осуществления
Номер патента: 1610297
Опубликовано: 30.11.1990
МПК: G01F 23/16
Метки: воды, колебаний, уровня
...Клапан 6 закрыт после предварительного открытия, При увеличении уровня 8 мембрана 5 отклоняется в положение 9 до срабатывания контактной группы (не показана), которая дает сигнал на вторичный прибор о достижении определенной величины колебания уровня и на клапан 6 для его открывания в положение 10, Устройство приходит в исходное состояние.При уменьшении уровня мембрана занимает положение 11, и срабатывает контактная группа камеры 1 аналогично вышеописанному циклу. Для надежности контактные группы герметизируются и выполняются с промежуточными разноплечими рычагами между мембраной 5 и контактами.Повышение точности достигается за счет уменьшения диапазона измерений при регистрации колебаний за счет противодавления,Формула изобретения1....
Термопарный уровнемер
Номер патента: 1610298
Опубликовано: 30.11.1990
Авторы: Гайдуков, Данилов, Кудрявцев, Хлудов
МПК: G01F 23/22
Метки: термопарный, уровнемер
...термопары 2, горячие спаи которых находятся внутри, а холодные - снаружи трубы 1, перфорированный по всей длине патрубок 3 для подачи охлаждающей среды и защитный экран 4.Устройство работает следующим образом.Температура воды и пара в парогенераторе одинакова и определяется давлением в сосуде. При подаче через патрубок 3 роды, имеющей температуру на несколько десятков градусов ниже, чем в парогенераторе, внутри трубы 1 образуется зона, в которой кипение прекращается, в то время как температура пара остается неизменной и равной температуре насыщения при данном давлении. Таким образом, внутри трубы 1 создается скачок температуры на границе раздела фаэ, а снаружи температура постоянна по всей высоте трубы. Скачок темпера туры, а...
Оптоэлектронный преобразователь уровня жидкости
Номер патента: 1610299
Опубликовано: 30.11.1990
Авторы: Азимов, Исматуллаев, Крикунова, Мирзаева, Усманалиев, Шипулин
МПК: G01F 23/22
Метки: жидкости, оптоэлектронный, уровня
...зидущая наналу судят2 ил. тение относится к измерителье и может быть использовано для уровня жидкости в резервуарах ных гидротехнических сооружеизобретения - повышение наи чувствительности измерений, оток от источника излучения ченный световод и конусообразную ражаясь от стенок полого светоит до зеркала и возвращается на излучения. При этом от уровня ависит часть светового потока, рассеивание, По принятому сигоб уровне жидкости. 1 з.п. ф-лы,торцом волоконного световода 1торцы которого укреплены на веце полого световода 2.Оптоэлектронный йреобразовуровня жидкости работает следующразом,Световой пония проходящи5 через конусоостраняется вдополого световода 2.Часть светового потока;через полый световод 2, поглохам (уровень Н 2),...
Уровнемер для электропроводных жидкостей
Номер патента: 1610300
Опубликовано: 30.11.1990
Авторы: Дормидонтов, Маринин, Таранов
МПК: G01F 23/24
Метки: жидкостей, уровнемер, электропроводных
...линейку 1 с размещенными на ней электродами 2, электрод 3, расположенный на нулевой отметке уровня измерительной отметки линейки 1, помещенной в заземленной емкости 4, и логические элементы 2 И-НЕ 5, выходы которйх связаны со схемой 6 управления, Схема 6 управления в случае использования устройства для дозирования может быть выполнена на базе ВЯ-триггера 7, ключа 8, переключателя 9, логического элемента ЗИ - НЕ 10, транзисторных ключей 11 и 12 и диода 13.Уровнемер работает следующим образом.При контакте электрода 2 с рабочей жидкостью на выходе логических элементов 2 И - НЕ 5 появляется высокий потенциал, что соответствует логической "1", при отсутствии замыкания - низкий, соответствующий логическому "О". Эти уровни являются рабочими...

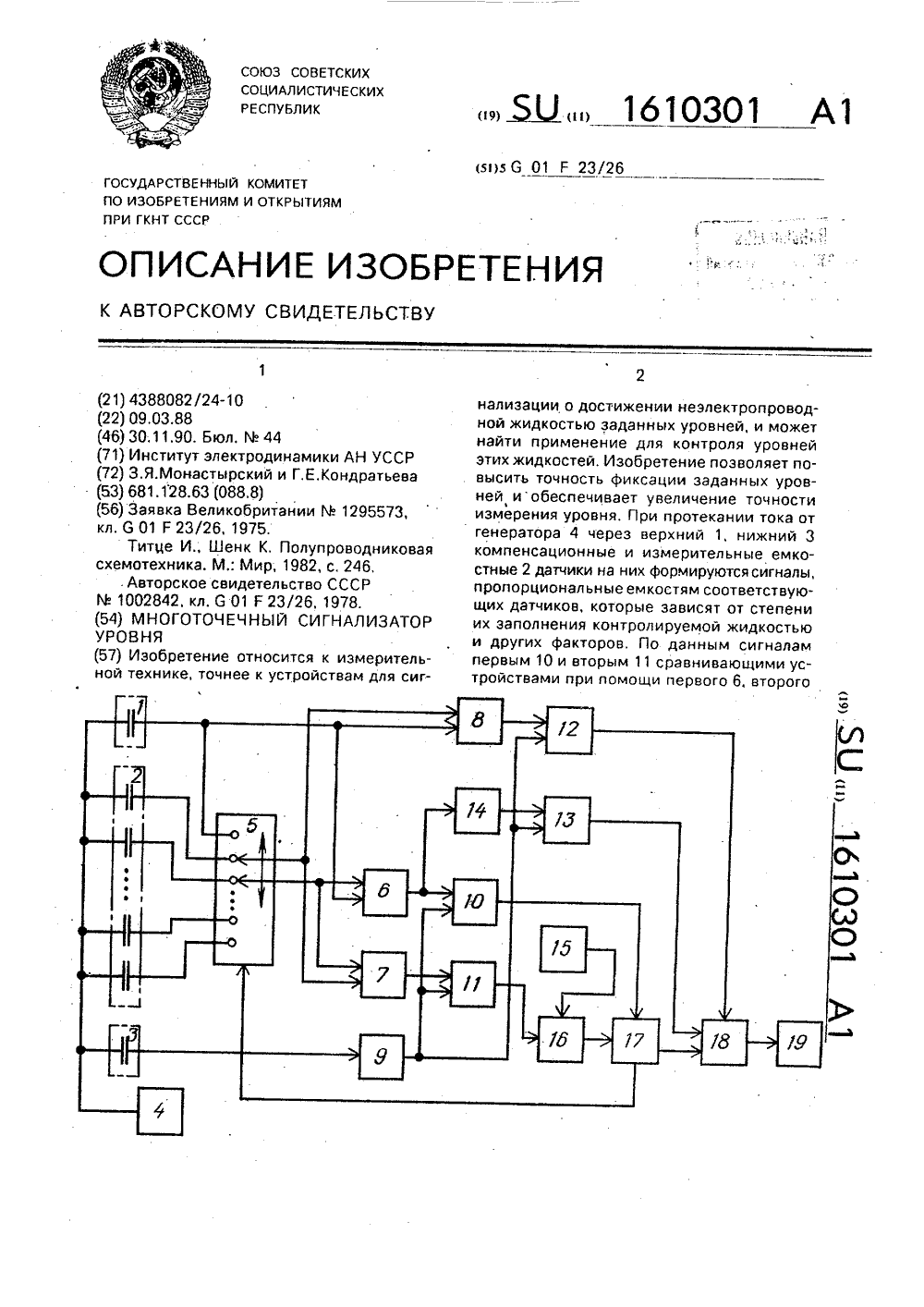

Многоточечный сигнализатор уровня
Номер патента: 1610301
Опубликовано: 30.11.1990
Авторы: Кондратьева, Монастырский
МПК: G01F 23/26
Метки: многоточечный, сигнализатор, уровня
...9 опорного напряжения преобразует разность диэлектрическихпроницаемостей Ьг в пропорциональноенапряжение в соответствии с зависимостьюОо = СоКо ЬЕ, (7)где Оо - выходное напряжение формирователя 9;Ко - постоянный коэффициент,Если коэффициент передачи масштабного преобразователя 14 равен К 14, то еговыходное напряжение 014 равно014 = К 1406.= СоК 6 К 14 %ЬЕ. (8)Постоянные коэффициенты. определяе-мые параметрами соответствующих блоков,выбираются из следующих соотношенийКо/К 6 = 1 - А; (9)Ко/К 7 = 0,5 - Ь; (10)Ко/К 6 К 14 = Ко/Кв = 0,5, (11)где Ь - погрешность запаздывания(0 Ь0,5), выбираемая из условия обеспечения устойчивой работы сигнализатора приналичии различных дестабилизирующихфакторов (неидентичность секций,. погрешность...
Расходомер
Номер патента: 1612210
Опубликовано: 07.12.1990
Авторы: Герлига, Королев, Макеенко, Погосов
МПК: G01F 1/56
Метки: расходомер
...усгдцов. ленные последовательно ня кор усе 3, упрявля(мый источник 6 постОяцц 01( тока, блОк 7 измерения переменногс тока, ,сок Я с ммцрозия си ндлОВ и измеГительн ый п)еобГЛ) зовдтРль 9. с,илОВяя О(бмоткг 4 подклочРЦЯ к блоку 6, выводы измерительной обмотки 5 к срлокЯм 6 я 7. ВыхОд 1 блОкО 3 0 и р через блок 8 суммцровация сгнзлов цордклос 1 Рь к цзмерительному преоб)азовате,г (о 9.Расходомер ряботяе- след)рОним Обря. ЗОМ.Г(ри движении потока в канале кор 7 уся, На СЕтку 3 Чув" .ВИЕЛНОГО З.гРс(Р ТЗ 2, ВЫПОЛ- цер НОГО ИЗ СЬЕррОМЯГНИТгОГО Мдтерналд, Дец сгвуст силл динамического цд Оря среды, СтсЕМЯнсйСЯ ВЫВЕСтн ЕГО ЦЗ ЦДВНОВЕСЦОГО состояния, В котором Оц чде)жи 1 яется силОЙ манитного полн обмотки 4. Г 1)сРРРМРН)енс чувствительного...
Устройство для загрузки сыпучего ядерного топлива в оболочку тепловыделяющего элемента и дозатор для загрузки сыпучего ядерного топлива в оболочку теплобыделяющего элемента
Номер патента: 1428077
Опубликовано: 15.12.1990
МПК: G01F 11/26, G21C 21/00
Метки: дозатор, загрузки, оболочку, сыпучего, теплобыделяющего, тепловыделяющего, топлива, элемента, ядерного
...Шнек 28 подгребает гранулят кпоперечной перегородке 26, а шнек27 отгребает излишки гранулята атперегородки. Таким образом, высотаслоя гранулята в районе перегородки26 поддерживается постоянно равнойвысоте шнека 28 и не зависит от ко-,личества гранулята в барабане 22. Втат момент, когда доэируюшее отверстие 23, расположенное в попереч 1428077ной перегородке 26, оказывается вкрайнем нижнем положении, сектор 16начинает взаимодействовать с датчиком положения 14 и компьютер отключает привод 3 барабана 22 на заданное время (0-1 с)., При этом гранулят через дозирующее отверстие 23перетекает в выходной канал 24,Таким образом, происходи г отбор. пор"ции гранулята, величина которой определяется временем остановкиПридальнейшем вращении барабана 22...
Устройство для определения объема бревен
Номер патента: 1613866
Опубликовано: 15.12.1990
Авторы: Ониско, Табачников, Шпырко
МПК: G01F 17/00
...пробка 8 с поперечным пазом 9, высота которого изменяется по квадратичной зависимости. Пробке 8 выполнена полой, Полость пробки 8 в суженной части соединена с полостью крана. С помощью отверстий 10 полость пробки 8 сообщена с полостью паза 9. В корпусе пробкового крана 5 на уровне паза имеется продольная сквозная щель 11, при помощи которой полость выпускного патрубка 12 соединена с полостью пробКового крана 5, В нижней части крана имеется сливной патрубок 13.Устройство работает следующим образом. При подаче бревна 2 на механизм 1 его продольного перемещения датчики 3 и 4 поворачивают пробку 8 пробкового крана 5. Жидкость из источника 6 жидкости начинает поступать в мерную сливную емкость 7, При этом положение пробки 8 и,...
Устройство для измерения вместимости резервуаров
Номер патента: 1613867
Опубликовано: 15.12.1990
МПК: G01F 17/00
Метки: вместимости, резервуаров
...наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к измерительной технике и предназначено для высокоточного измерения вместимости резервуаров сложной конфигурации,Цель изобретения - повышение точности измерения.На чертеже изображена схема предлагаемого устройства.Устройство содержит измеряемый резервуар 1, сообщенный через клапан 2 с калиброванной емкостью 3, которая в свою очередь сообщена с дополнительной емкостью переменного объема 4 и манометром 5.Устройство работает следующим образом,В исходном состоянии клапан 2 закрыт. Меняют объем дополнительной емкости 4 на некоторую величину. Манометром 5 измеряют изменение давления в калиброванной емкости 3. Возвращают дополнительную...
Способ таксации древесины на берегах водоема
Номер патента: 1613868
Опубликовано: 15.12.1990
Автор: Зайченко
МПК: G01F 17/00
Метки: берегах, водоема, древесины, таксации
...75 - 7 %, им можно пренебречь, а при больших отличиях углов от 90 следует определять линейный запас древесины по формулеХЛ =0,785 Х 20, з 1 паС целью повышения точности измерений следует закладывать несколько визирных линий, для которых линейный запас вычисляют по формуле 250785 Х ди, зпагде и - число визирных линий.С целью сокращения числа измерений, на части визирных пробных площадей в пределах одного скопления древесины или нэ части визирных линий в пределах одной множественной визирной пробной площади диаметры д отрезков и углы аоткло кения отрезков от визирной линии не измеряют, а только подсчитывают количество п 1 отрезков, пересеченных визирными линиями. На таких счетных визирных пробных площадях линейный запас вычисляют по...
Датчик смыслова уровня жидкости
Номер патента: 1613869
Опубликовано: 15.12.1990
Автор: Смыслов
МПК: G01F 23/22
Метки: датчик, жидкости, смыслова, уровня
...элемент 1 укреплен в желобообразном углублении жесткого желобообразного держателя 4 при помощи изолирующей подложки 7,. При этом ленточный резистивный элемент 1 вы полнен с подсоединенными к его концам электрическими выводами 8 и 9.Вариант датчика уровня жидкости, изображенный на фиг. 4, содержит также баллон 10 из податливого диэлектрического 55 материала, герметично соединенный с верхней частью продолговатой камеры и расположенный над жидкостью. При этом баллон 10 из податливого диэлектрического материала имеет обьем, равный удвоенному обьему продолговатой камеры, однако он заполнен воздухом наполовину от его объема.Работа предложенного датчика уровня жидкости происходит следующим образом.Если в резервуаре, в котором размещен...
