G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Номер патента: 1619052

Опубликовано: 07.01.1991

Автор: Качан

МПК: G01F 23/22

Метки: бункера, заполнения, материалом, степени, сыпучим, электропроводным

...ряда локализованных элсктропроводных участков до каждого горизонтального перемещения полюса возбуждения к общему числу горизонтальных перемещений полюса возбукдения.Контроль степени заполнения сыпучим электропроводным материалом бункера происходит следующим образом, На внутренней поверхности бункера образованы малые локализованные электропроводные участки, изолированные от него и равноот 10 15 20 25 30 стоящие один от другого. Внутренняя поверхность бункера имеет тринадцать горизонтальных рядов локализованных электропроводных участков, каждый из которых содержит пятнадцать локализованных электропроводных участков, образующих пятнадцать вертикальных рядов. В процессе контралл во всем обьеме сыпучего электропроводного...

Номер патента: 1619053

Опубликовано: 07.01.1991

Авторы: Брейтман, Грибков, Сарест

МПК: G01F 23/22

Метки: оптический, проявочной, раствора, уровнемер, установке

...поток направляется призмой на первый фотоприемник, а при отсутствии - на второй, При неисправности в цепи питания источника загорается сигнализатор неисправности.1 ил. Уровнемер работает следующим образом,При наличии раствора в ванне 1 свет от источника 2, проходя через призму 5 не преломляясь, попадает на приемник 4. При этом подается сигнал на сигнализатор 6 уровня и на вход схемы 7, Сигнализатор 6 уровня загорается, сигнализатор 8 неисправности не горит, так как сигнал на его вход не поступает, что обусловлено работой схемы 7, которая дает сигнал на выходе при наличии или отсутствии сигналов на обоих ее входах, При отсутствии раствора в ванне 1 свет, падая на призму 5, преломляясь, попадает на приемник 3, при этом подается сигнал на...

Номер патента: 1619054

Опубликовано: 07.01.1991

Авторы: Даников, Кирюшин

МПК: G01F 23/26

Метки: жидкости, уровня

...частотный детектор 7, дифференциатор 8, формирователь 9 управляющего сигнала, выход которого соединен с управллющим входом аналогового ключа 3, а вход частотного детектора 7 подключен к выходу генератора 2.Устройство работает следующим образом (фиг,1),В условиях качки, вибраций и других механических воздействий поверхность жидкости приобретает колебательный характер движения в окрестности истинного положения уровня жидкости, что приводит к генерации на выходе генератора 2 частотно-модулированного сигнала,Сигнал О 2 с выхода генератора 2 посту- , гает на вход частотного детектора 7, напрлжение на выходе которого О 7 воспроизводит закон изменения мгновенной частоты сигнала О 2, С помощью последовательно включенных дифферециэтора 8 и...

Номер патента: 1619055

Опубликовано: 07.01.1991

Авторы: Ошеров, Селиванов, Яворский

МПК: G01F 23/28

Метки: сигнализатор, ультразвуковой, уровня

...4, а прямой выход триггера 7 подан на входселектора б, другой вход селектора б соединен с третьим выходом таймера 4, а выход этого селектора подан на К-входтриггера 8. 30Сигнализатор работает следующим образом.На выходе а таймера 4 формируютсяимпульсы синхронизации, которыми запускается генератор 3 ударного возбуждения. 35На выходе последнего подключены приемно-передающий преобразователь 1 и входусилителя 2. Преобразователь 1 в моментприхода ударного импульса с генератора 3начинает излучать через стенку в резервуар 40ультразвуковые колебания, которые проходят через жидкость, если онэ достигла уровня преобразователя, отражаются отпротивоположной стенки резервуара ивновь попадают на преобразователь, возбуждая на его обкладках в этот...

Номер патента: 1619056

Опубликовано: 07.01.1991

Автор: Пасичник

МПК: G01F 23/28

Метки: дискретного, емкостях, кусковых, подземных, уровня

...с выхода делителя 14 частоты. Если сигнал "1" на выходе формирователя 8 короткий, то он при совпадении с тактовым удлиняется в регистре до длительнос 1 гт периода тактовых импульсов, а если его длительность больше этого периода, то за время его существования в регистре образуются деа или больше импульсов, равных по длительности периоду тактовых импульсовЧерез определенное число тактов появление указанного сигнала "1" на выходе соответ.твугощего разряда (например, разряда Ю 11 фиг.3 б) регистра 15 совпадает по времени с появлением одноименного сигнала "1" на выходе формирователя 9. При этом нз выходе элемента 17 совпадения, связанного с указанным разрядом регистра 15, появляется группа импульсовдискретизации. Число этих...

Номер патента: 1619057

Опубликовано: 07.01.1991

Авторы: Бабушкин, Енгулатов, Урмакаева, Шукуров

МПК: G01F 23/36

Метки: жидкости, уровня

...поплавок 2, связанный с ним металлический трос 3 намотан на. катушку 4, которая выполняет роль среднего ярма Ш-образного сердечника 5. Вход обмотки 6 соединен с источником 7 питания, создающим в обмотке 6 ток. Обмотка 6 связана с катушкой 4 и другой обмоткой 8 с помощью магнитных потоков Ф 1, Ф 2 и ФЗ. Выход обмотки 8 соединен с входом усреднителя 9, а выход усреднителя - с входом. показывающего прибора 10.Устройство работает следующим образом,При повышении уровня жидкости в емкости 1 поплавок поднимается вместе с уровнем жидкости, при этом связанный с ним металлицеский трос 3 наматывается нэ катушку 4, в результате чего магнитное сопротивление среднего ярма Ш-образного сердечника 5 уменьшается, а величина магнитного потока Ф 2...

Номер патента: 1619058

Опубликовано: 07.01.1991

Авторы: Глоба, Скрябина, Ясониди

МПК: G01F 23/62

Метки: жидкостей, сыпучих, уровней

...поля замыкаются нормально разомкнутые контакты нулевого ГК. При этом создается электрическая цепь от источника 6 питания к контакту "-." ИНД 5, управляющему действием обмена между содержимым регистра констант и регистра индикации. При этом на разрядной сетке ИНД 5 сбрасывается предыдущая цифра и высвечивается цифра "1". Это является сигналом к окончанию измерения уровня жидкостей. При этом оператор нажимает на клавишу " -" ИНД 5, управляющую действием обмена между содержимым регистра констант и регистра индикации, В этом момент на разрядной сетке ИНД 5 сбрасывается цифра "1" и высвечивается предыдущая, ранее сброшенная цифра, указывающая расстояние от заданной точки до уровня жидкостей.Если необходимо продолжить измерение и...

Номер патента: 1619222

Опубликовано: 07.01.1991

Авторы: Желандовский, Титов

МПК: G01F 23/00

Метки: маслоуказатель

...дроссельное отверстие бповоротом диска 2 устанавливается вположение, соответствующее максимальному уровню масла в емкости 3. Дляконтроля нажимают пальцем или специальным щупом на мембрану и маслоили воздух из полости 7 между мембраной 1 и диском 2 перетекает через3дроссельное отверстие 6 в полость, емкости 3, после чего мембрану отпускают, При этом масло или воздух перетекают из полости емкости 3 в полость 7. Усилие, необходимое для деФормации мембраны 1, и продолжитель 55ность восстановления ее формы при перетекании масла или воздуха черездроссельное отверстие б существенно различны, что и указывает на наличие или отсутствие масла на уровне, соответствующем максимальному, В случае отсутствия масла на максималь" ном...

Номер патента: 1620055

Опубликовано: 07.01.1991

Авторы: Жавнер, Зинкевич, Колискор, Корендясев, Саламандра, Тывес

МПК: G01F 13/00

Метки: дозатор, сифонный

...сифонной трубки, исключает растека ние жидкости в горизонтальной плос" кости, 5:з,п. ф-лы, 3 ил.1- плотность дозируемой жидкостив9 - краевой угол (угол смачинания дозируемой жидкостьювнутренней поверхности сифонной трубки);ускорение свободного падения;Ь расстояние от верхнего краяпромежуточной емкости доверхней границы внутреннейповерхности сифонной трубки.:2Дозатор по:п,1, о т л и ч а ющ и й с я тем, что объем мерной емкости до уровня нижней границы внутренней поверхности сифона в месте его перегиба выполнен кратным объему одноразового опорожнения промежуточ ной емкости:3 Дозатор по пп 1 и 2 о т л и - 20 ч а ю щ и й с я тем, что торец нисходящего участка сифонной трубки установлен на уровне верхней границы внутренней...

Номер патента: 1620843

Опубликовано: 15.01.1991

Авторы: Комаров, Овчинников, Сотников

МПК: G01F 1/00

Метки: жидкостью, массового, порошкового, расхода, транспортируемого

...по движении жидкостей измеряют дифманометром 7 разность пьезометрических давлений в многофазной жидкости на уровне нижней кромки щелевого пропорционального преобразователя расхода ив фильтрате Фильтрующего компенсационного сосуда по разности давлений в пьезометрических преобразователях 9 и 10 и эпизодически дополнительно измеряют двухстержневым измерителем 14 разность уровней многофазнойжидкости и фильтрата (величина А 1),при этом по показаниям дифманометра7 определяют массовый расход порошкового материала, транспортируемогожидкостью, по показаниям дифманометра8 - массовый расход многофазной жидкости, и на измеренную величину А 1смещают положение барботажной кромкиэпизодически подвижного пьезометрического преобразователя 10...

Номер патента: 1620844

Опубликовано: 15.01.1991

Авторы: Галкин, Горовой, Падалко

МПК: G01F 1/00

Метки: газообразных, жидких, расхода, сред

...которыйв виде логического нуля поступает через прерыватель 27 на вход элемента 30 И 28 через управляемый переключатель25, Если на втором входе элемента 28присутствует логический нуль, то навыходе элемента 28 Аормируется управляющий сигнал Е. Условие, при которомна выходе диАференциального усилителя 3515 Формируется нулевой уровень где П - регулируемое опорное на(Ф40 пряжение, В;Пр = БС К К- выпрямленное напряжение на выходеуправляемого делителя напряжения 29;45 К 7, К - коэффициенты деленияуправляемого делителя 29и синхродетектора 13,Принимая опорный сигнал пропорциональным начальному току удержания по плавка в среднем положении 1 и осуществляя подстановку значений Б ,получимВм Ки К К(8 Пму (4) Состояние, при котором поплавок...

Номер патента: 1620845

Опубликовано: 15.01.1991

Автор: Коваленко

МПК: G01F 1/34, G01F 9/00

Метки: баке, остатка, расхода, средства, топлива, транспортного

...имеющими аналогичную конструкцию.На корпусе бачка-накопителя (в местеподсоединения трубопровОдов) установлены два крана - гидравлический 7 ивоздушный 8. Гидравлический кран 7обеспечивает перекрытие перетеканияжидкости из напорной трубы в бачокрасширитель, а воздушный 8 предотвращает попадание жидкости через трубопровод 9 в топливный бак 10. Наконце трубопровода 9 установленапробка 11, обеспечивающая герметизацию наджидкостного пространства топливного бака и подсоединение его квнутренней. полости бачка-накопителя.Устройство работает следующим образом.Определение остатка топлива. Исходным состоянием устройства являетсяпорожний бачок-накопитель 6 при егомаксимальном внутреннем объеме (поршень должен находиться в крайнем левом...

Номер патента: 1620846

Опубликовано: 15.01.1991

Авторы: Дубинский, Иванов, Казаков

МПК: G01F 1/46

Метки: первичный, расхода

...в диапазоне 45 - 160 в зависимости от условий 25 работы преобразователя. Если М = М= = 90 , преобразователь может использоваться для измерения реверсивных потоков (потоков, изменяющих направление давления на противоположное). 30 Как видно на фиг, 2 и 3, при обтекании корпуса преобразователя твердые частицы увлекаются потоком и движутся по траекториям, которые совпадают с линиями тока. В первичном преобразователе (фиг. 2) угол между осью отверстия и вектором скорости твердых частиц, обтекающих корпус преобразовате ля, близок к прямому. Обладая кинетической энергией, твердые частицы про летают мимо отверстий, не попадая внутрь преобразователя и не оказывая абразивного воздействия на входные кромки отверстий. Формула изобретения Первичный...

Номер патента: 1620847

Опубликовано: 15.01.1991

Авторы: Семенов, Циркунов

МПК: G01F 1/58

Метки: индукционный, расходомер

...8, на опорный вход кото=рого формирователем 9 опорного сигнала подается сигнал, синфазный скоростному сигналу с выхода усилителявычитателя 7. Сигнал на вход формирователя опорного сигнала 9 поступа:ет с резистора 5, преобразующеготок, протекающий через обмотки 1 и2, в напряжение. Фазочувствительныйвыпрямитель 8 формирует постояннуюсоставляющую, пропорциональную скорости контролируемой среды. Тактовыйгенератор 6 управляет переключениемкоммутатора 4, при этом изменяетсянаправление тока в первой обмотке 1и, следовательно, фаза скоростногосигнала меняется на и . В этом случаена выходе Фазочувствительного выпрямителя 8 появляется постоянная со-,ставляющая 111 противоположного знака.Поскольку параметры реальных обмотокнеидентичны (КК,...

Номер патента: 1620848

Опубликовано: 15.01.1991

Авторы: Гришин, Кебадзе, Комиссаров

МПК: G01F 1/712

Метки: жидкого, корреляционный, металла, расхода

...возмущений, на гранижидкий металл - внутренняяникают пульсации температЭДС, Это приводит к возникмических токов, которые, вредь, создают магнитные пов результате пульсаций жидла происходит пульсация тетоков и соответственно маглей, Возникающие пульсацииполей регистрируются в двухпотока и обрабатываются вной схеме измерений для оп перераспределение и нарушение симметрии профиля скоростей и температур по- ыочередно в каждом измерительном сечении, При этом на границе раздела жидкий металл - внутренняя стенка возни- ,юркают пульсации температур и термоЭДС.Это приводит к возникновению термических токов, которые, в свою очередь,создают магнитные поля. В результатетурбулентных пульсаций жидкого металла происходит пульсация...

Номер патента: 1620849

Опубликовано: 15.01.1991

Авторы: Алексеев, Беспалов

МПК: G01F 11/00

Метки: газа, дозатор

...сообщенные через соот ветствующие электромагнитные вентили 8 и 9 с источником 10 и патрубки выхода газовойсмеси, связанные через соответствующие электромагнитные вентили 11, 12 и магистраль 13 с прием ником газовой смеси 14, например, газоанализатором. Электромагнитные вен тили 8, 9 и 11, 12 связаны с блоком управления 7, Нижняя часть перегородки 3, через которую сообщены полости, выполнена со скосом, угол которого ле жит в плоскости перегородки и составляето Ь о 90 - агсед - - О( ( 90 Ь Ь - минимально допустимый уровеньразделительной жидкости в полостяхЬ - ширина перегородки.Дозатор газа работает следующим образом.От источника 10 газовая смесь с 45 постоянным давлением по команде от блока управления 7, например, через электромагнитный...

Номер патента: 1620850

Опубликовано: 15.01.1991

Авторы: Виллерт, Косогоров, Котельников

МПК: G01F 13/00

Метки: жидкости, микродозатор

...гибкой мембраной 13, соединенной с толкателем 14, Камеры 8 и 9 сообщены между собой через снабженное подпружиненным шариком 40 15 сопло 16.Микродозатор жидкости работает следующим образом.Сжатый газ от источника 1 черезстабилизатор давления 3 по напорному трубопроводу 2 поступает в герметичную емкость 4, вытесняя из нее дозируемую жидкость в приемную емкость 6.Одновременно сжатый газ из напорного трубопровода 2 поступает на вход регулятора расхода газа прямого действия 7, где, проходя через камеру 8 и сопло 16, поступает в камеру 9, а затем через ротаметр 10 и регулируемый дроссель 11 - в камеру 12, и при заданном расходе, контролируемом рота- метром 10, сбрасывается в атмосферу, Настройка на заданный расход газа осуществляется...

Номер патента: 1620851

Опубликовано: 15.01.1991

Авторы: Дытченков, Терешко

МПК: G01F 23/00

Метки: аварийного, сигнализатор, сыпучих, уровня

...и смонтирован над самотечным трубопроводом 2 непосредственно в срединной части горизонтально установленной попереч ной оси 8 механизма с возможностью маятникообразного качания щупа 4 в вертикальной плоскости. Верхний конец щупа 4 жестко связан с нижним концом подвижного рычага 10. Наружный 25 корпус подвижного рычага 10 снабжен в верхней части противовесом 11.Верхний конец подвижного рычага 10 установлен с возможностью маятникообразного качания в вертикальной 30 плоскости и контактирует в процессе работы с боковыми стенками поперечного паза 12. Поперечный паз 12 выполнен в наружном корпусе датчика 13 сигнализа тора. Датчик 13 неподвижно установлен над верхним концом подвижного рычага 10 посредством наклонного кронштейна 14 на...

Номер патента: 1620852

Опубликовано: 15.01.1991

Авторы: Гогишвили, Клебанский

МПК: G01F 23/22

Метки: градуировки, резервуаров

...корпус и закрепленным на трубе, опускаемой в калиб руемый резервуар, (Огдэ датчик 8 достигнет ,цна резервуара труба опущена до упора), на пульте управления вспыхивает сигнальная лампочка, Нажимают кнопку на ХУ пуска насоса. Жидкость нэч 1 лнэет поступать в 20 кагибруемый резервуар, преобразователь 4, расположенный на счетчике жидкости, посылает импульс на счетчик импульсов 5, находящийся в пульте управления, после (эждого лротекэемогО литра жидкости, 25Счетчик суммирует эти сигналы и выдает их нэ регистрирующее устройство. Как только уровень жидкости в градуируемом резервуаре достлгнет уровня, при котором свет от источнлкэ света 11, преломляясь в 30 призме 9 полая часть призмы при этом заполнена жидкостью до заданного уровня), досгигнет...

Номер патента: 1620853

Опубликовано: 15.01.1991

Авторы: Галаков, Кулевский, Кулыгин

МПК: G01F 23/24

Метки: жидкости, уровня

...На фланце 6 размещен корпус 7, предназначенный для установки электроразьемов 8, Для того, чтобы преобразователи не выступали за пределы многогранника, их габаритные размеры должны быть меньше расстояния стержней 1 относительно друг друга,Устройство работает следующим образом.После установки устройства в сосуд, в котором необходимо контролировать уровень жидкости, и подсоединения его к соответствующей регистрирующей аппаратуре, сосуд может быть заправлен жидкостью, При прохождении поверхностью жидкости датчика уровня 3 вырабатывается электрический сигнал, Датчики температуры 4 контролируют температуру среды, в которой он находится, будь то гаэ или жидкость,Благодаря тому, что датчики размещены на внутренней образующей...

Номер патента: 1620854

Опубликовано: 15.01.1991

Авторы: Балжекас, Вилкас, Волкас, Станишкис

МПК: G01F 23/56, G01F 23/76

Метки: лотовых, уровнемеров, чувствительный, элемент

...быть применено для измерения уровня цемента в силосных башнях. С целью повышения точности и надежности измерения уровня сыпучих материалов корпус чувствительного элемента лотовых уровнемеров выполнен эластичным в форме мешка, заполненного на 75% тем же измеряемым материалом, шарнирно соединен со стержнем и прикреплен к тросу. 2 ил. веса, При достижении поверхности измер емого материала чувствительный элеме не останавливается, а постепенно погружается в цемент. Оболочка 1 выполненная из эластичного материала, меняет форму (фиг, 2) до следующих размеров; Ь =ЗЯ; Н =ЗР, пока стержень 3 не достигает днища эластичного мешка, Погружение в цемент зависит от скорости движения чувствительного элемента и удельного веса поверхностного слоя. Когда...

Номер патента: 1620855

Опубликовано: 15.01.1991

Авторы: Подольский, Тараненко

МПК: G01F 25/00

Метки: газа, жидкости, настройки, поверки, счетчиков

...с управляющими входами "Стоп" ключей 5, 6, 9, управляющие входы "Старт" которьх соединены с шиной "Старт". Кроме того, выход электронного счетчика 10 импульсов с предустановкой подключен к входу переключателя 11, выход которого соединен с входом первого элемента 12 задержки, причем его выход соединен с шинсй "Сброс" и входом второго элемента 13 задержки, выход которого подключен к шине "Старт". Электроннь,й счетчик 10 импульсов с предустановкой имеет ,вход Предустановка". Входы "Сброс" электронного счетчика 10 импульсов с предустановкой и электронного реверсивного счетчика 8 импульсов соединены с шиной "Сброс".Устройство работает следующим образом.В режиме поверки контакты переключателя 11 разомкнуты и работа устройства аналогична...

Номер патента: 1621942

Опубликовано: 23.01.1991

Автор: Копяков

МПК: A61M 5/00, G01F 11/02

Метки: дозированного, жидкости, розлива

...жидкости, в частности к медицинским микродозаторам для розлива жидкости, в том числе суспензий,Цель изобретения - упрощение конструкции.На чертеже изображено устройство для доэированного розлива жидкости, разрез.Устройство состоит из сосуда 1, чаши 2, капиллярной трубки 3, эластичного поршня 4, штока 5, направляющих 6, пружины 7.Устройство работает следующим образом.В сосуд 1 заливается дозируемая жидкость, при этом высота слоя жидкости ограничивается так, чтобы давление жидкости было меньше статического сопротивления, создаваемого капиллярной трубкой 3. В исходном положении поршень 4 находится над уровнем жидкости, При нажатии на шток 5 поршень 4 опускается и закрывает чашу 2. При дальнейшем движении эластичный поршень 4 выжимает...

Номер патента: 1622763

Опубликовано: 23.01.1991

Авторы: Варфоломеев, Калинов, Магнитский, Черников

МПК: G01F 1/36

Метки: жидкости, расхода, уровня

...топливной системы - наклона, вызванного перемеще нием транспортного средства, и других причин.На чертеже изображена схема устройства для измерения расхода и уровня жидкости 15Мерная бмкость выполнена в виде двух концентрических сферических поверхностей: наружной 1 и внутренней 2,.между которыми находится измеряемая жидкость. Чувствительный элемент 3 датчика давле ния 4 расположен в геометрическом центре сфер и сообщается с мерной емкостью полости 5. Для заполнения и опорожнения установлены трубопроводы 6 с запорной арматурой 7, Имеются также счетчик 8 вре мени и оборотов вала и блок 9 обработки и регистрации информации,Устройство работает следующим образом. 30При расходе жидкости из мерной емкости датчик давления 4 вырабатывает...

Номер патента: 1622764

Опубликовано: 23.01.1991

Авторы: Блиничев, Видинеев, Трахтенберг

МПК: G01F 11/00

Метки: дозирования, непрерывного, сыпучего

...исполнительным механизмом 3, ленточный транспортер 4, датчик 5 расхода, формирователь 6 потока, регулирующий орган 7 с исполнительным механизмом 8, кольцевой ячеечный транспортер 9, опорно-приводные ролики 10, звено 11 чистого запаздывания, пропорционально-интегральный регулятор 12, воронку 13,Предлагаемый способ реализуется следующим образом,Предварительно определяется максимальная величина флуктуации расхода, например, графита, которая равна 10 . Заданный расход, например, равен 50 кг/ч Графит засыпается в питатель 1, и задатчиком 2 расхода устанавливается расход 55 кг/ч, т,е, превышающий заданный на величину максимальной флуктуации. Определяют время движения материала по ленточному транспорт 6 ру 4 от датчика 5 расхода до...

Номер патента: 1622765

Опубликовано: 23.01.1991

Авторы: Динкель, Руди, Сеид-Гусейнов, Созинов, Ступак

МПК: G01F 13/00

Метки: жидкости, микродозатор

...и подключение в работумикродоэатора производится следуощимобразом,Открывается штуцер 2, через штуцер 5в расходную емкость 4 заливается дозируемая жидкость, Оставшийся объем междустенками электролизера и расходной емкостью заполняется через штуцер 2 электролитол 1, после этого его герметичнозакрывают. Тумблером 5 включают электрическую цепь микродозатора. Переменнымсопротивлением устанавливается необходимый ток электролизера (расход дозируемоС 1 жидкости), Стабилизация токаосуществляется благодаря добавочномусопротивлению В 2, Под деиствиел 1 токапроисходит разложение электролита с выделением газа. За счет выделившегося газа в камере 3 электролизера возникаетизбыточное давление, которое действуетна стенки расходнои...

Номер патента: 1622766

Опубликовано: 23.01.1991

Автор: Гончар

МПК: G01F 17/00

Метки: объема, тел

...1 с промежуточнои емкостью,выполненной в энде второго цилиндра 14, вкотором двигается поршень 15. Второй цилиндр 14, ндгрмер, в веруней части соединен с градуированной трубкой 16, д в 30ижней - через шток 17 с вьходой трубкой4, Вутрение гоаерхности верхней частивторого цип 1 дрэ 14 11 поршня 15 еэыгол 1 ены вцпукпой фор;.ы, при этом первая расположена выпуклостью вверх, д втордя - 35выпуклостью втз, Б поршне 15 и его штоке17 имеется сквозой канал 18, соединяюЦи 1 второй цилиндр 14 с выходой трубкОЙ4, Г 4 д ндружой повг рхности штока 17 ндрезана резьба и накручена гайка 19, которая 40подвижно закреплена в нижней части второго цилиндра 14, Гэйтка 19 имеет микрометрическую шкалу, проградуиропднную вединицах обьэма поршневой погости...

Номер патента: 1622767

Опубликовано: 23.01.1991

Авторы: Гурин, Зуев, Краснов

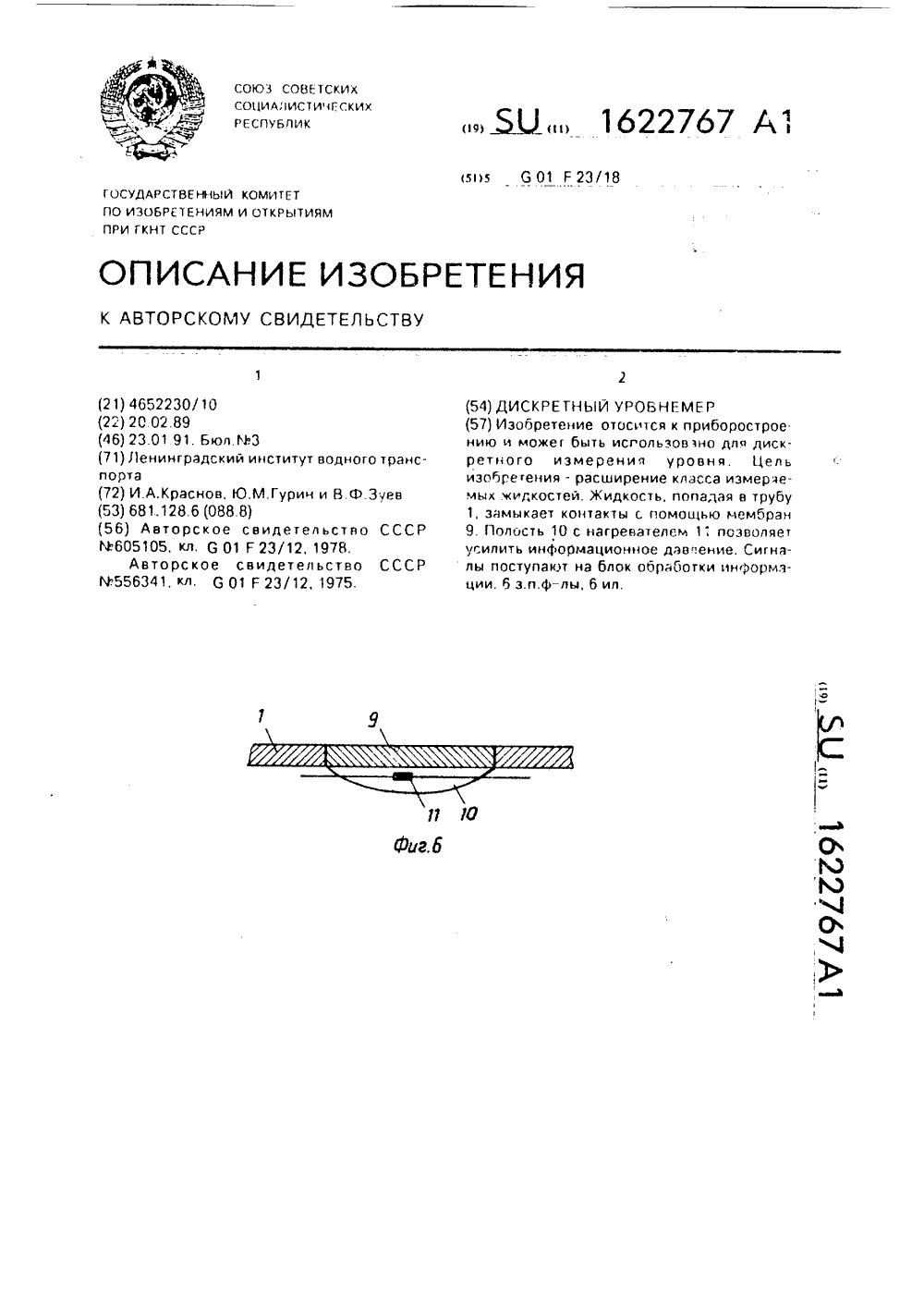

МПК: G01F 23/18

Метки: дискретный, уровнемер

...элементу 9 датчика 2 информации с внутренней стороны. гибкую герметичную емкость 1 О, заполненную веществом с удельным весом меньше удельного веса измеряемой жидкости. В качестве такого вещества может использоваться, например воздух.Датчик 2 (фиг,6) имеет расположенный внутри герметичной емкости 10 нагревательный элемент 11, Нагревательные элементы 11 могут быть соединены последовательно между собой и подключены параллельно к выходам источника 7 питания через соответствующее регулируемое сопротивление ( на фиг.6 не показано).Нагревательный элемент 11. (1=1 У 4) может также подключаться к выходам источника 7 питания через сво 6 регулируемое сопротивление,Длина и (или) ширина чувствительного элемента 9 датчика 2 информации могут...

Номер патента: 1622768

Опубликовано: 23.01.1991

Авторы: Иванов, Яворский

МПК: G01F 23/22

Метки: дискретный, емкости, измеритель, осадка, суспензии, уровня

...создается условие возникновения флуктуаций электропроводности в зоне чувствительных элементов, находящихся в осадном слое. флуктуации электропроводности чувствительных элементов, находящихся выше осадка, отсутствуют, Анализатор производит поочередный опрос чувствительных элементов и выдачу результата контроля на индикатор, При этогл генератор 17 импульсов вырабатывает иглпульс, которым производится сброс счетчика 12 в нулевое положение и переключение сдатчика 18 в другое состояние Цифровой код счетчика 17 производит подключение, посредством первого синхронно управляемого переклочателя Я, соответствующего чувствительного элемента 1 к входу усилителя 10 и генератору 9 тока, Чувствительный элелент реагирует на флуктуацию электропроводности,...

Номер патента: 1622769

Опубликовано: 23.01.1991

Авторы: Говорухин, Джангазиева

МПК: G01F 23/30

Метки: жидкости, перепада, регистрации, уровней

...содержит самописец 1, регистрирующий перепад уровней 2, установленный на перекрытии кольца, два поплавка 3 и 4, соединенных посредством двух гибких тяг 6 и 7 с уравновешивающим грузом 5 в точке А, причем с первым из поплавков через неподвижные ролики 8 и 9, а с другим через подвижный относительно роликов 8 и 9 ролик 10, соединенный с приводным шкивом 11 самописца 1 тягой 12 с противовесом 13. Элементы устройства рассчитываются таким образом, что уравновешивающий момент уравновешивающего груза 5 больше момента от действия противовеса 13, поэтому в статическом состоянии противовес 13 натягивает нить 12, а его положение в пространстве определяется положением поплавков 3 й 4 и уравновешивающего груза 5.Устройство работает в трех режимах, 1....
