G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами
Устройство для измерения расхода сыпучихматериалов
Номер патента: 436234
Опубликовано: 15.07.1974
Автор: Изобретени
МПК: G01F 11/24
Метки: расхода, сыпучихматериалов
...из бункера 1 при открытом затворе 2 под тяжестью собственного веса поступает на весоизмерительный прибор 3, Система 4 управления затвором, сравнивая значение расхода, определенное весоизмерительным прибором 3, с заданным значением, выдает сигнал управления на привод 5, который перемещает затвор 2 в соответствующее положение.Так, если текущее значение расхода больше заданного, то затвор 2 прикрывается, а если меньше - то приоткрывается. Л. А. Шулякектированию организации энергетическогостроительства Заданное значение расхода устанавливается ограничителем 6, который через рычаг 7перемещает весоизмерительный прибор 3 вположение, при котором центр потока сыпучего материала попадает точно в центр весоввесоизмерительного прибора 3.В случае...
Дозатор непрерывного действия дляпропорционального дозирования двухжидкостей или газов
Номер патента: 436235
Опубликовано: 15.07.1974
Авторы: Киселев, Сухарев, Черноусое
МПК: G01F 11/30
Метки: газов, двухжидкостей, действия, дляпропорционального, дозатор, дозирования, непрерывного
...сердечника электромагнита 9 определяет степень открытия клапанов 11, регулирующих поступление жидкости в промежуточные камеры 1.При содом полокении капли 4 относительно фоторезисторов датчика 6 на выходе моста 7 имеется начальная разность потенциалов, воздействующая на вход усилителя 8, С выхода усилителя 8 через обмотку электромагнита 9 течет начальный ток, который обес О печивает положение сердечника электромагнита 9, соответствующее равному открытию клапанов.Дозатор работает следующим образом.Жидкости или газы от любых источниковпотока через клапаны 11 поступают в промежуточные камеры 1, дросселируются на выходе насадками 2 или рабочей нагрузкой приемника. Давление газа или воздуха над жидкостью в промежуточных камерах 1 воздейст...
Устройство для дозирования веществ пообъемуфfif г fv: ; gt; amp; rh”: “i1 шй ybii-гуй
Номер патента: 436236
Опубликовано: 15.07.1974
Авторы: Абрамов, Демченко, Савченко, Фоменко
МПК: G01F 11/34
Метки: ybii-гуй, веществ, дозирования, пообъемуфfif
...3 размещены на штоках 6 и 7механизма перемещения и в зависимости от 30 ное устройство изображено на20 нужного размера дозы могут разворачиваться на 180". Штоки 6 и 7 связаны коромыслом 8 через сухарики 9, установленные на осях 10, Штоки 6 иперемещаются в направляющих втулках 11, запрессованных в корпусе 12 при помощи гидроцилиндра (не показан). На штоке 7 установлен сильфон 13, служащий для герметизации системы. Течка 2 поворачивается на нужный угол механизмом 14, установленным при помощи шарнира 15 на кронштейне 16.При дозировании шток 7 перемещается вниз, и укрепленная на нем задвижка 3 выйдет из полости камеры 5, а спаренный через коромысло 8 шток 6 с задвижкой 3 перекроет соответствующий мерник 4, При дальнейшем движении...
Дозирующее устройствоф-0
Номер патента: 436237
Опубликовано: 15.07.1974
Автор: Свиридов
МПК: G01F 13/00
Метки: дозирующее, устройствоф-0
...нем отверстия - с полостью бункера.Такое выполнение устройства позволяетвысить точность и расширить диапазон дрования.Описываемое устройство показано на чертеже.Устройство содержит бункер 1,смонтирован полый вал 2, приводвращение электродвигателем 3 через Воздушная магистраль имеет кран 20 и манометр 21.Дозирующее устройство работает следующим образом,20 После заполнения бункера 1 дисперснымматериалом сжатый воздух по трубопроводу 12 и полость вала 2 подается в зону забора 17 материала и по трубопроводу 18 в эжектор 19. Затем включают электромотор 3, который 25 приводит во вращение вал 2 с установленными на нем рыхлителями. Под действием выходящего из отверстий 16 воздуха материал аэрируется и поступает в зону пониженного давления...
Дозатор жидкости
Номер патента: 436238
Опубликовано: 15.07.1974
Автор: Михнюк
МПК: G01F 13/00, G01F 3/10
...дозаторе мерные емкости размещены на перегородке, разделяющей корпус на входную и выходную камеры, и снабжены подвижными клапанами, управляемыми приводным валом.Предложенный дозатор изображен на чертеже.Дозатор жидкости состоит из корпуса 1, разделенного перегородкой 2 на входную А и выходную Б камеры. На перегородке укреплены мерные емкости 3, полости которых сообщаются с обеими камерами. Емкости 3 снабжены впускными 4 и выпускными 5 клапанами, укрепленными на поворотных рычагах 6, концы которых выполнены в виде толкателей 7, взаимодействующих с неподвижно укрепленными на приводном валу 8 впускным 9 и выпускным 10 кулачками, развернутыми друг относительно друга на необходимое число градусов, например 180. Камера А корпуса...
Устройство для дозирования прозрачныхжидкостей
Номер патента: 436240
Опубликовано: 15.07.1974
Авторы: Боброва, Жмакин, Изобретени, Мирошкин, Танаева
МПК: F22B 37/38, G01F 23/02
Метки: дозирования, прозрачныхжидкостей
...трубопровода 6 с вентилем 7. Внутри емкости дозатора параллельно задней стенке корпуса 1 и на некотором расстоянии от нее установлена прозрачная пластина 8, образующая герметичную камеру 9, отделенную от дозируемой жидкости 10 и заполненную неконденсирующимся 1, н ами изопентана,Передняя стенка 11 корпуса 1 со стороныжидкости 10 окрашена в яркий цвет.Устройство работает следующим образом,Включают осветительный элемент 3, светкоторого через смотровое стекло 2 освещаетвнутреннюю полость корпуса 1. Открываютвентиль 5 на уравнительном трубопроводе 4.Далее закрывают вентиль 7 на 1 рубопроводе 6и открывают вентиль 12 на труоопроводе 13.Из ресивера по трубопроводу 13 в корпуспоступает жидкость 10. При наблюдении заповерхностью элемента 8...
Акустический уровнемер
Номер патента: 436241
Опубликовано: 15.07.1974
Авторы: Киргизский, Хак, Хоз
МПК: G01F 23/296
Метки: акустический, уровнемер
...датчиком,На чертеже показан описываемый уровнемер, содержащий измерительный акустическийдатчик 1, измерительную трубу 2, эталонныйакустический датчик 3, направляющую трубу4, эталонную трубу 5, поплавок 6 и регистрирующее устройство 7,При изменении уровня жидкости эталоннаятруба 5 вместе с эталонным акустическим датчиком 3 перемещается под действием поплавка 6 вдоль оси направляющей трубы 4.5 Это дает возможность максимально приблизить условия распространения звука в эталонной и измерительной трубах за счет выравнивания температур воздушных столбов в трубах 2 и 5. В регистрирующем устройстве 7 10 производится сравнение сигнала измерительного датчика 1 с эталонным датчиком 3. При этом период выходного сигнала измерительного канала...
Акустический дистанционный уровнемер
Номер патента: 436242
Опубликовано: 15.07.1974
Авторы: Абгаров, Ефремов, Киргизский, Хак, Хоз
МПК: G01F 23/296
Метки: акустический, дистанционный, уровнемер
...блокировочного импульса одновибратора 6 определяется величинами емкости основного конденсатора С, и резистора Япричем постоянное время основной зарядно-разрядной цепи СЯ, выбрано так, чтобы длительность блокировочного импульса одновибратора 6 была примерно равна максимальному ожидаемому периоду авто- циркуляции (т. е, максимальной ожидаемой длине воздушного столба в измерительной трубе 1), с целью предотвращения наступления ложной автоциркуляции зондирующих импульсов за счет отраженных импульсов от швов 2 при максимальном измеряемом уровне жидкости.Если измеряемый уровень жидкости меньше максимального и время пробега зондирующего импульса до поверхности жидкости и обратно до звукоприемника 3, т, е. период автоциркуляции меньше...
Устройство для установки датчиков в измеряемом поле скоростей или расходовжидкости
Номер патента: 436282
Опубликовано: 15.07.1974
Авторы: Коваленко, Центральный
Метки: датчиков, измеряемом, поле, расходовжидкости, скоростей, установки
...в виде зубчатых реек, соединенных с многоходовым редуктором.Недостатком известного устройства является необходимость ручной корректировки положения датчиков в зависимости от изменения глубины контролируемого потока.Для обеспечения автоматизации процесса и сокращения времени на установку датчиков в предлагаемом устройстве механизм крепления датчиков, выполненный в виде последовательного наслоения шарнирных ромбов, нижним концом укреплен на штанге, а верхним - соединен с поплавком, подвижно установленным на той же штанге.На чертеже дана сх ваемого устройства, состоящего из с подпятнит изобрете е Устройство ряемом поле сти, содержащ 5 ния датчиков,целью обеспе сокращения в механизм кре де последоват 0 ромбов и ниж ге, а верхним вижно...
Устройство для питания ферментера
Номер патента: 436981
Опубликовано: 25.07.1974
Автор: Макаров
МПК: G01F 11/00
Метки: питания, ферментера
...вялой мембраной, а в качестверегулятора давления применен повторительдавления со сдвигом.Это позволяет упростить конструкцию устройства,На чертеже изображено предлагаемое устройство.Устройство содержит емкости 1 и 2, дозаторы 3, ферментер 4, камеры 5 с разделительными вялыми мембранами 6, регулятордавления 7, содержащий повторитель давления со сдвигом 8 и дроссель 9, клапаны 10.Устройство работает следующим образом.При подаче сжатого воздуха в расходнуюсмкость 1 жидкость поступает к дозатору 3,одновременно заполняя полость А камеры 5.Полость Б камеры 5 соединена с емкостью 2.До замера производительности избыточноедавление в емкости 2 огсутствует, поэтому разделительная мембрана 6 камеры 5, вытесняя жидкость из полости Б, займет...
Устройство для автоматического дозирования реагентов
Номер патента: 436982
Опубликовано: 25.07.1974
Авторы: Артемьев, Дорофеев, Забелин, Корендясев, Смирнов, Трофимов
МПК: G01F 11/00
Метки: дозирования, реагентов
...запускающие относительно короткие по длительности импульсы. Основные импульсы усиливаются в усилителе 5, а за пускающие - в усилителе 6, после чего направляются в реле времени. В эти реле времени одновременно подаются по каналам Б - Б 4 другие аналоговые электрические сигналы. Реле времени формируют на своем 25 выходе основные импульсы, длительность которых пропорциональна этим аналоговым сигналам; частота следования импульсов определена генератором 2. При управлении питателем 13, имеющим электромагнит с двумя ЗО обмотками, основные и запускающие импульсы с усилителей 5 и 6 через переключающее устройство 9 и элемент И направляются в основной 11 и дополнительный 12 усилители мощности, с которых на запускающую обмотку...
Устройство для выдачи малых доз непроводящих жидкостей
Номер патента: 436983
Опубликовано: 25.07.1974
МПК: G01F 11/28
Метки: выдачи, доз, жидкостей, малых, непроводящих
...механического воздействияпуска жидкости, наличие механическихстей, требующих периодической разбодля ремонта и регулировки, а также затнене дистанционного управления.Цель изобретения - упрощение констции и расширение диапазона примененияройства,Для этого сифон выполнен в виде элекческого конденсатора, обкладки которомомент выдачи жидкости соединены с исником напряжения. Устройство работает следующим образом. О К конденсаторным пластинам 6 с помощьювыключателя 8 от источника 7 прикладывается высокое напряжение, меньшее напряжения пробоя конденсатора, но достаточное для максимального подъема непроводящей жидкости.5 Жидкость втягивается в сифон 5, заполняет его и высасывается из емкости 1. При этом используется явление перемещения...
Питатель для подачи порошка
Номер патента: 436984
Опубликовано: 25.07.1974
Авторы: Князев, Маршевский
МПК: G01F 13/00
Метки: питатель, подачи, порошка
...Канал подачи инертного газа проходит внутри шнека.0 Кроме того, для предовращения забиванияпорошка в зазор между шнеком и бункером в месте ввода шнека в бункер установлена защитная камера, образующая зазор со шнеком.Канал подачи инертного газа, проходящий 5 внутри шнека, выведен в камеру.На чертеже показан предлагаемый питательдля подачи порошка.Питатель состоит из бункера 1, шнека 2 смногозаходной резьбой, внутри которого нахо дится канал 3 и диаметральные отверстия 4для подачи газа в бункер. Бункер 1 жесткоплен с камерой 5 и втулкой 6. Втулка 6 ается в подшипниковом узле 7. Камера 5 ко скреплена со шкивом 8, который уста ен в подшипниковом узле 9. Шкив соедиремнем 10 с мотором 11.Шнек 2 установлен в подшипниковом узле12. На конце...
Вихревой счетчик-расходомер
Номер патента: 437911
Опубликовано: 30.07.1974
Авторы: Беркович, Киясбейли, Перельштейн
МПК: G01F 1/00
Метки: вихревой, счетчик-расходомер
...6,Измеряемый поток поступает в корпусприбора, затем в струезавихрительный аппарат 2 и закручивает поток по часовой стрелке. Формирование наружной вращающейсяструи происходит в сужении кори са, Стр сзавихритель 4 закручивает поток против часовой стрелки, и формирование второй вра 0 щающейся струи происходит в патрубке 3,Эффективная площадь струезавихрителя 4меньше, чем струезавихрителя 2, поэтомупри слиянии внешней и внутренней вращающихся струй суммарная скорость и направле 15 нце вращения определяются внешней струейс большей мощностью, т. е. внутренняя струятормозит вращение внешней,Потери напора во вращающейся струеимеют степенную зависимость от соотноше.20 пия тангенциальной и осевой составляющихскорости потока, поэтому...
Устройство для дозирования жидкости
Номер патента: 437912
Опубликовано: 30.07.1974
Авторы: Бирюк, Матвиенко, Окунев, Щелинский
МПК: G01F 11/06
Метки: дозирования, жидкости
...институтаугольной промышленности ЗИРОВАНИЯ ЖИДКОС 2сильфонного типа и привод 2, который осуществляет через профильный кулачок 3 возвратно-поступательное движение штока 4 насоса-дозатора 1, воздействуя на шток через один из роликов 5, установленных на нем. С другим роликом взаимодействует профильный кулачок 6, размещенный на выходном валу редуктора 7. На противоположном конце вала редуктора 7 находится копир 8, взаимодействующий через коромысло 9 с датчиком 10 обратной связи, включенным через датчик 11 расхода и усилитель 12 в цепь электродвигателя 13 редуктора 7.При дозировании привод 2, воздействуяпрофильным кулачком 3 через ролик 5 на шток 4, обеспечивает всасывающе-нагнетающее движение поршня,Управление величиной...
Дозатор жидкости
Номер патента: 437913
Опубликовано: 30.07.1974
МПК: G01F 11/16
...на приводном винте впод тем же углом к оси вращенияиы, что и ролики,каретка 2 на укрепленном в основании винте 3. В каретке на оси 4 шарнирно укреплена планка 5 с неподвижно прикрепленным эластичным трубопроводом 6. 1-1 а крестовине 7 5 имеются цилиндрические ролики 8, расположенные под углом а к оси вращения крестовины, а ось вращения крестовины находится под тем же углом а к оси винта 3, по которому может перемещаться каретка 2. ПруО кина 9 прижимает планку 5 с эластичнымтрубопроводом б к роликам 8. Дозатор работает следующим образом.Крестовина 7 вращается от привода с по стоянной скоростью. Дозируемая жидкостьиз расходного блока поступает в эластичньш трубопровод 6. При вращении крестовины ролики 8 контактируют с эластичным...
Датчик наличия сыпучих материалов
Номер патента: 437914
Опубликовано: 30.07.1974
Автор: Раздобаров
МПК: G01F 23/22
Метки: датчик, наличия, сыпучих
...датчика, срабатывало 15 реле 9. В исходцом положеции цапряжеццевыходной обмотки сельсица 3 близко к О, реле 9 обесточецо. Ключ 6 открыт, и через сопротивление 5 проходит ток, создающий противодействуощий момент, удерживаощий чувствительцый элемент в исходцом положении. При наличии материала в потоке чу- ствительцьш элемент отклоняется и поворачивает ротор сельсица, в выходной обмотке которого возрастает напряжение прРпорцио 2 з цальцо сицусу угля поворота, Увеличениенапряжения приводит к срабатывацио реле, которое дает сигнал ца ключ.Повышение напряжения и тока выходнойобмотки сельсица вызывает увеличение про тиводействующего момента, который стремится возвратить чувствительный элемент в исходное положение. При...
Способ контроля уровня раздела двух жидких сред
Номер патента: 437915
Опубликовано: 30.07.1974
Авторы: Зак, Лиснянский
МПК: G01F 23/22
Метки: двух, жидких, раздела, сред, уровня
...нижней части емкости 1, Это приводит к изменению концентрации целлюлозной массы, непрерывно удаляемой из емкости. В зону раздела целлюлозной массы двух концентраций и вязкостей подают струи 4 свежей воды с постоянными параметрами на входе, причем темянский и Л, А. Заквательский и проектно-конструкторскийоборудования для целлюлозно-бумажномышленности пература воды отлична от температур целлюлозной массы. Температуру в зоне раздела контролируют с помощью датчиков 5, суммирующего блока 6 и показывающего прибора 7.Уровень 8 раздела целлюлозной массы двухразличных концентраций и вязкостей при постоянном удалении массы из нижней части емкости зависит от расхода подаваемой по трубе 2 оборотной воды. Увеличение расхода воды 10 приводит к...
Устройство для определения уровня раздела сред
Номер патента: 437916
Опубликовано: 30.07.1974
Авторы: Зонов, Поскряков, Феоктистов, Шадрин
МПК: G01F 23/26
...действия основан на э(секте модуляции (изменения емкостной связи между электродами 4 и 5) при движении модулирующего тела 7 в полости цилиндра 3. Во время его движения в зойе линейно-однородного электрического поля выше и ниже раздела сред амплитуда модуляции равнанулю, а в момент перехода гранйпы раздела сред, где имеет место изменение диэлектрической постоянной и напряженности электрического поля, происходит дискретное измене- зо ние потенциала на измерительном электроде 4.При линейном перемещении моцулирующего тела 7 в полости цилиндра 3 на измерительном з 5 электроде 4 возникает единичный импульс в момент перехода зоны аздела сред.чя измерения фиксирован ного уровня раздела сред в 40 заданной окрестности телу 7 придается...
Устройство для градуировки и испытаний измерителей уровня жидкости
Номер патента: 437917
Опубликовано: 30.07.1974
Авторы: Быстров, Ефимов, Левин, Миронов
МПК: G01F 25/00
Метки: градуировки, жидкости, измерителей, испытаний, уровня
...уровня 2 и конт. рольный сигнализатор 3 уровня, через соединительные жидкостной 4 и газовый 5 трубопроводы, переливной 6 и газовый 7 патрубки сообщен со сливным баком 8. Сливной бак механизмом 9 может поворачиваться в под 1 пипникях 10 с фиксацией в люоом положении. Возможность поворота сливного бяка обеспечивается выполнением соединительных трубопроводов в форме змеевиков, свернутых из трубопроводов 4 и 5 и введением их в сливной бак 8 по его оси вращения. Фиксированное положение жидкости в мерном бяке 1, соответствующее положению нижней кромки среза переливного патрубка 6, определяется по указателю 11.Устройство работает следующим образом.В исходном состоянии рабочая жидкость зц находится в баке 8, находящемся в опроки437917...
Устройство для измерения расхода сыпучих и жидких сред
Номер патента: 438872
Опубликовано: 05.08.1974
Авторы: Моллаев, Подгоецкий, Пронин, Самойлин, Тагиев, Шварцер, Шейнкерман, Явно
МПК: G01F 1/00
Метки: жидких, расхода, сред, сыпучих
...выполненный, например, в виде диска2. Усилие, возникающее на диске, через рычаг 3 и контактную пару шарик - пластинапередается рычагу 4 и далее силовому преобразователю 5, который преобразует усилие ваналоговый пневматический сигнал. Оси вращения обоих упомянутых рычагов находятся в точках пересечения пластин 6 упругихгерметичных соединений с осями рычагов.Снятие сопла 1 в случае его износа произится через боковой люк, для чего предваельно снимается камерас рычагами 3,силовым преобразователем 5,Давление, воздуха в полости между камерой 7 и фланцем 8 поддерживается равным номинальному давлению в корпусе 9, чем 20 обеспечивается разгрузка уплотнения 6, работающего в наиболее тяжелых условиях, от одностороннего давления измеряемой среды и...
Способ измерения количества материала в кипящем слое
Номер патента: 438873
Опубликовано: 05.08.1974
МПК: G01F 1/00
Метки: кипящем, количества, слое
...измерения параметров кипящего слоя, в частности к измерению количества материала в кипящем слое, например в аппарате для обжига цементного клинкера. 5Известное измерение гидродинамического сопротивления слоя, по которому можно судить о количестве материала в аппарате, не дает объективной оценки этого параметра.Целью изобретения является повышение 1 точности измерения, для чего количество материала определяют по изменению амплитуды автоколебаний газа над кипящим слоем,Для автоколебательного процесса в стационарных условиях амплитуда колебаний оста ется как угодно долго без изменений.Получив значение амплитуды колебания непосредственно в аппарате, можно путем сравнения полученных показаний с уже известными определить количество...
Дозатор жидкости
Номер патента: 438874
Опубликовано: 05.08.1974
Автор: Горынин
МПК: G01F 11/20
...выдачи дозыходят автоматически непрерывно, Ха20 непрерывности можно менять схемойления. убк дозатор ля густых для вязкихжидкости с вра чателями и атым тазом. ых доз аторов ть при выдач ающи- выдаявляе маль до изобретния,повышени чнос дозироваЭто достигается тем, что дозатор снабжендиафрагмой натекания, установленной в канале подачи газа, и двухпредельным реле давления, выход которого соединен с приводом крана-переключателя.Устройство дозатора схематически изображено на чертеже.Доза жидкости задается объемом каналав пробке 1 крана-переключателя 2, Положение пробки 1 задается электромагнитным приводом 3 с электромагнитами 4 и 5.Заполнение и выдача дозы осуществляетсясжатым воздухом, подаваемым в расходную емкость 6 регулятором давления 7,...
Дозирующее устройство
Номер патента: 438875
Опубликовано: 05.08.1974
Авторы: Карпенский, Менцис
МПК: G01F 13/00
Метки: дозирующее
...4,ие относится к средствам амор ереработке и транспорте природ также в нефтехимической техно Известны дозирующие устройства, содержащие непрерывные гибкие элементы, переносящие дозируемую жидкость.Их недостатком является большая погрешность дозирования при малых расходах.Изобретение устраняет этот недостаток тем, что гибкий элемент выполнен пористым, а для увеличения надежности гибкий элемент выполнен двуслойным с несущим и пористым слоем.Дозирующее устройство обеспечивает нижний предел дозирования 5 - 10 см/час.На чертеже дана схема предлагаемого дозирующего устройства,Дозирующее устройство с гибким элементом состоит из следующих основных частей; гибкого элемента 1, оборотных колес 2 и 3, приводных роликов 4, расходного бачка 5 для...
Установка для дозирования жидкого реагента
Номер патента: 438876
Опубликовано: 05.08.1974
Автор: Попов
МПК: G01F 13/00
Метки: дозирования, жидкого, реагента
...датчик-обтекатель3 с импульсной трубкой давления 4 и трубкойдозировки 5. Рабочая, расходная емкость 7имеет уровнеуказательное стекло 8 и соеди 5 няется с трубкой 4, трубкой дозировки 5. Натрубке 5 установлена капельница о. 1-1 ад емкостью 7 расположена емкость 9 с рсагентомдля пополнения расходной емкости 7. На линии реагента из емкости 9 в емкость 7 имеет 10 ся фильтр одоранта 10.Установка автоматической дозировки жидких реагентов работает следующим образом.Динамический напор потока воспринимаетсяимпульсной трубкой 4 и в виде давления пере 15 дается в емкость 7 реагента. С увеличениемрасхода потока газа или воды увеличиваетсянапор н давление. Под действием динамического напора дозируемый реагент из емкости7, пройдя через капельницу...
Мерный бункер
Номер патента: 438877
Опубликовано: 05.08.1974
Авторы: Исаев, Слепчин, Табулин
МПК: G01F 17/00
...мерный бункер, в нижней части которого имеется ссыпное отверстие с задвижками.1-1 едостатком такого устройства является то, что при наполнении мерного бункера излишки измеряемого материала высыпаются за пределы бункера, и их сбор требует дополнительных трудозатрат.Цель изобретения - исключить разброс измеряемых материалов за предслы бункера при его наполнении.Это достигается темного бункера смонти я емкость с наклоннымвижками.11 а фиг. 1 изображен мерный бункср, вид сверху; на фиг. 2 - сечение цо А - А на фцг. 1,Мерньш бункер представляет собой емкость 1, образуемую боковымц стенками и наклонным дном, открытую сверху. В нижней части мерного бункера имеется ссыпное отверстие 2 с задвижками 3. В верхней части мерного бункера по...
Сигнализатор уровня порошкообразных и сыпучих материалов
Номер патента: 438879
Опубликовано: 05.08.1974
МПК: G01F 23/14
Метки: порошкообразных, сигнализатор, сыпучих, уровня
...3 и щупом 5 движется влево до упора при отсутствии сыпучего материала перед щупом 5, При этом поршень 4 занимает положение между двумя дополнительными отверстиями в стенке цилиндра. Воздух под давлением Р=1 (например, 1,4 кгс/см 2) через дроссель7 и емкость 8 поступает в нижнюю камеру пневмореле 6 до тех пор, пока давление в нижней камере реле не превышает давления в его верхней камере.Регулируемый дроссель 10 настраивается на меньшую проводимость дросселя 7 (примерно в 2 - 3 раза), так что в момент переключения реле 6 на выходе реле 12 сохраняется атмосферное давление. При переключении реле 6 его выходной сигнал Р=О, под воздействием пружины поршень возвращается вправо в исходное состояние. Воздух из управляющей камеры реле 6 через...
Дифманометрический уровнемер для открытых резервуаров
Номер патента: 438880
Опубликовано: 05.08.1974
Автор: Хейфец
МПК: G01F 23/14
Метки: дифманометрический, открытых, резервуаров, уровнемер
...находится жидкость в напорной трубке 4 в сосуде 3. Заслонка 12 расположена на максимальном расстоянии от сопла 16, давление 20 воздуха в обоих сосудах дифманометра 1одинаковое, близкое к атмосферному. Стрелка-указатель 13 установлена на нулевом делении шкалы 14. На входе усилителя 7 сиг,нал отсутствует, измерительная схема 6 нахо дится в положении равновесия, При повышении уровня жидкости в резервуаре 5 возрастает давление гидростатического столба жидкости в минусовом сосуде дифманометра 1, Схема 6 выходит из положения равновесия 30 и на входе усилителя 7 возникает сигнал, фа438880 ЙимдИУзрит за которого зависит от направления отклонения уровня жидкости от положения равновесия, Включается в работу реверсивный электродвигатель 8,...

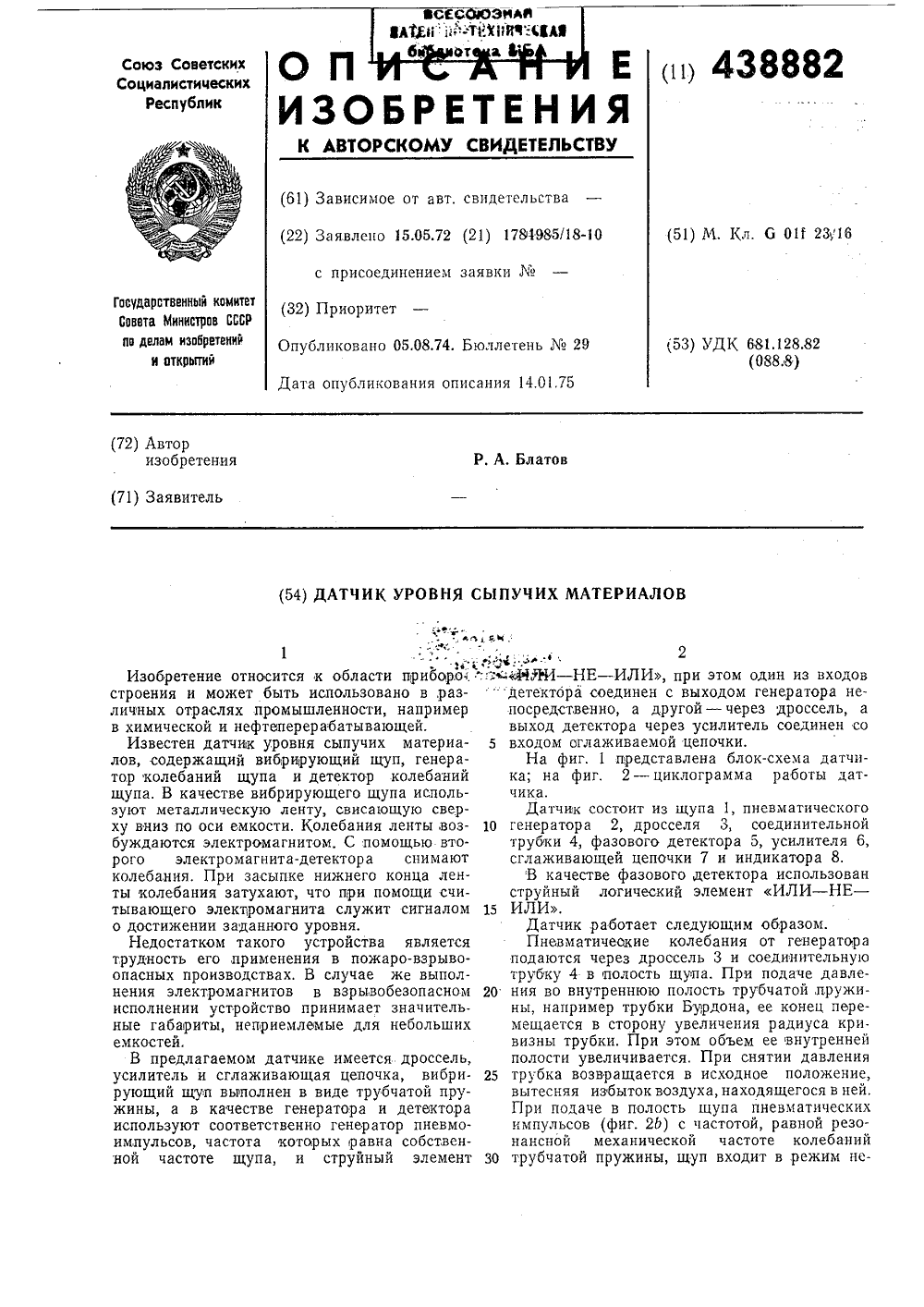

Датчик уровня сыпучих материалов
Номер патента: 438882
Опубликовано: 05.08.1974
Автор: Блатов
МПК: G01F 23/16
Метки: датчик, сыпучих, уровня
...снятии давленияусилитель и сглаживающая цепочка, вибри трубка возвращается в исходное положение,рующий щуп выполнен в виде трубчатой пру- вытесняя избытоквоздуха,находящегосяв ней.жины, а в качестве генератора и детектора При подаче в полость щупа пневматическихиспользуют соответственно генератор пневмо- импульсов (фиг. 26) с частотой, равной резоимпульсов, частота которых равна собствен- нансной механической частоте колебанийной частоте щупа, и струйный элемент 30 трубчатой пружины, щуп входит в,режим нсзатухающих автоколебаний (фиг. 2 а). Амплитуда колебаний конца щупа в несколько раз превышает его смещение при статической подаче давления.Фаза колебаний конца щупа смещена при резонансе относительно возбуждающих ее пневматических...
Дискретный электроемкостный уровнемер
Номер патента: 438883
Опубликовано: 05.08.1974
Авторы: Быстров, Воскресенский
МПК: G01F 23/26
Метки: дискретный, уровнемер, электроемкостный
...в двоичной системе счисления Грея, причем остато .ное напряжение вешенного моста, которое снимается с ой обмотки дифференциального транс ора, принимается за нуль, а напряже авновесия - за единицу. Число мостов ксимальное число контролируемых то вня связаны зависимостью:Л= од -г - число контролируемых точек уровня;и - число мостов, или разрядов кода.Уровнемер работает следующим образом.Если ни один из преобразователей 1 нс заполнен жидкостью, то все мосты 2 уравновешены и в выходных обмотках дифференциальных трансформаторов 3 наводятся остаточные э,д.с. Это соответствует кодовой комбинации 00000. При заполнении первого по высоте емкостного преобразователя 1 жидкостью его емкость изменяется, что приводит к нарушению равновесия моста 2,...
