G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Номер патента: 1146556

Опубликовано: 23.03.1985

Авторы: Бабаханов, Ибрагимов, Топельберг

МПК: G01F 23/30

Метки: дискретный, уровнемер

...соединены с выходом источника питания,соответствующим уровню, логическойединицы, а выходы Э -триггеров являются выходами уровнемера.На чертеже представлена струк,турная схема предлагаемого устройства,Дискретный уровнемер содержитпоплавок 1 с управляющим магнитом, расположенные по высоте измеряемого уровня ячейки 2.1, 2.2,,2.11, каждая из которых содержит геркон 3 с обмоткой 4 воэбужде.ния, выполненной в виде встречновключенных полуобмоток 5 и 6,источник 7 питания, логический20блок И-ИЛИ 8, Формирователь 9 сигнала сброса, 3 -триггеры 10.1,10.210.г 1, элементы ИЛИ 11.1,11.2, формирователи 12.1, 12.2,12. й коротких импульсов. )5Устройство работает следующимобразом.При перемещении поплавка 1 суправляющим магнитом сверху внизон подходит к...

Номер патента: 1146557

Опубликовано: 23.03.1985

Автор: Абзалетдинов

МПК: G01F 23/26

Метки: диэлектрических, емкостный, индикатор, сред, уровня

...детектор и усилитель постоянного тока с выходом на исполнительное реле, третий электрод датчика уровня через диод подключен к нагрузочной 4 ф обмотке блокинг-генератора, а два других электрода соединены с его коллектор-ой и базовой обмотками,На фиг.1 дана электрическая принципиальная схема емкостного4 Я индикатора уровняф на фиг.2 - радиально-лучевой конденсатор, общий вид с частичным вырезом.Емкостный индикатор уровня содержит релейный усилитель 1 с сиг" фо нализирующим реле 2, генератор 3 с диодом 4 индуктивно-выходной обмотки 5, радиально-лучевой конденсатор б. Радиально-лучевой конденсатор 6 содержит чувствительные эле- Ы менты 7 и 8, электрод 9 для запуска генерации, изолированный от контролируемой среды корпусом 10....

Номер патента: 1147929

Опубликовано: 30.03.1985

Авторы: Густарев, Добреньков, Кутыркин

МПК: G01F 23/38

Метки: сигнализатор, уровня

...связанные с рычагом, установленным на опоре в корпусе, два 55 поплавка, первый из которых расположен на одном из концов рычага, а другой " выше первого под углом к рычагу, ограничитель перемещения рычага и преобразователь перемещения, рычаг свободно установлен в отверстии корпуса с возможностью линейного и углового перемещений, при этом опора и ограничитель перемещения рычага жестко связаны с ним, а связь верхнего поплавка с рычагом выполнена в виде жесткого стержня.На чертеже схематически изображен сигнализатор уровня.Сигнализатор уровня содержит нижний и верхний поплавки 1 и 2, связанные с рычагом 3, свободно установленным с возможностью линейного и углового перемещений в отверстии корпуса 4. Нижний поплавок .1 укреплен на одном...

Номер патента: 1149126

Опубликовано: 07.04.1985

Авторы: Беляев, Буряк, Пазынич, Паранько, Хлебников

МПК: G01F 11/00

Метки: дозированной, подачи, порошкообразных

....Недостатком известного устройства является невозможность регулирования дисперсного состава дозы, так как крыльчатка псевдоожижает весь по" рошок, находящийся в бункере.Цель изобретения - расширение функциональных возможностей путем обеспечения регулирования дисперсно го состава дозы.,Указанная цель достигается тем, что в устройство для дозированной подачи порошкообразных материалов, содержащее герметичный бункер с Ю патрубками для подачи газа и отвода порошкообразного материала, размещенную в бункере крыпьчатку с горизонтально расположенными лопастями, связанную с приводом вращения, вве- Ы ден трубопровод, подключенный у к источнику газа, крыльчатка выполнена в виде вентилятора и располо 126жена над максимальным уровнем...

Номер патента: 1149127

Опубликовано: 07.04.1985

Автор: Слободяник

МПК: G01F 13/00

Метки: ввода, поток, расходящийся, трассера

...2 частей прямоугольного сечения с кольцевой щелью3 в нижней части для подачи трассерав расходящийся поток Кольцевая щель35перекрывается кольцевым клапаном 4из эластичйого материала, вставленным в вытачку кольцевого держателя5, соединечного .с эластичной кольцевой мембраной 6 крепежньм кольцом 7.Кольцевая мембрана 6 разделяет внутреннее пространство кольца-торана нижнее пространство Т для трассера и верхнее пространство Г длярабочего газа под избыточным давлением. Кольцевая эластичная мембрана6 прочно и плотно прикреплена книжней части,1 кольца-тора пластиной8. Вертикальное перемещение кольце"вого клапана 4 для перекрытия коль" 27 1цевой щели 3 составляет несколькомиллиметров, и деформация эластичноймембраны б при этом...

Номер патента: 1150314

Опубликовано: 15.04.1985

Автор: Черных

МПК: E03D 1/16, G01F 11/22

Метки: бачок, смывной

...с ручным приводом, спускпое устройство выполнено в виде установленного внутри корпуса на поворотной оси мерного перекидного лотка с двумя одинаковыми открытыми емкостями и с желобами на концах, а ручной привод выполнен в виде Г-образной ручки, жестко соединенной с осью лотка, при этом шток расположен вертикально, а поплавок размещен в одной из емкостей в плоскости, проходящей через ось лотка, и шарнирно соединен со штоком.На фиг. 1 представлен бачок, разрез; на фиг. 2 - вид Б на фиг. 1.Устройство состоит из корпуса 1, внутри которого на оси 2 установлен мерный перекидной лоток 3 с двумя открытыми емкос 45 Технико-экономическая эффективность изобретения заключается в устранении утечек жидкости и обеспечения работы устройства как в...

Номер патента: 1150484

Опубликовано: 15.04.1985

Авторы: Беспоясный, Бурбан, Королев, Романенко

МПК: G01F 1/68

Метки: расходомер, тепловой

...исток - к входу преобразователя напряжение-частота, а затвор -к входу транзисторного ключа, выходкоторого соединен с одним из термочувствительных элементов.На чертеже приведена схема теплового расходомера.Тепловой расходомер содержит термочувствительные элементы 1 и 2, размещенные в диФФеренциальном блоке 3,усилитель 4, запоминающий блок 5,состоящий из полевого транзистора 6,и конденсатора 7, преобразователь 8напряжение-частота, транзисторныйключ 9 и источник 10 питания,Тепловой расходомер работает следующим образом.В исходном состоянии, при отсутствии расхода жидкости, диФФеренциальный блок 3 разбалансирован, напряжение с выхода усилителя 4 через полевой транзистор 6 подается на конденсатор 7. В начальный момент напряжение на...

Номер патента: 1150485

Опубликовано: 15.04.1985

Автор: Свирскас

МПК: G01F 11/00

Метки: дозатор, жидкостей

...всегда смочекдоэируемой жидкостью, часть которойобтекая конус в продольном направлении, сливается с его нижней частьюв виде плоской струйки и попадаетв отводящие трубки, что снижает точ"ность дозирования.Пелью изобретения является повышение точности дозирования за счетисключения перетечек,Указанная цель достигается тем,что в дозаторе жидкости, содержащемустановленный с возможностью вращения относительно горизонтальной осистакан, черпаковые дозирующие элементы с отводящими трубками, концыкоторых герметично введены в стакан,концы каждой отводящей трубки расно- . ложены эа осью вращения стакана нарасстоянии, определяемом из выражения- с Р -. ---с 2 0 с2 Ф Фгде 1 - расстояние от конца отводящейтрубки до оси стакана;1 - внутр;кний диаметр...

Номер патента: 1150486

Опубликовано: 15.04.1985

Авторы: Колбаско, Левит, Спрогис

МПК: G01F 17/00

Метки: бревен, замера, объема, пучка

...площадь поперечного сечения пучка определяется последовательно по двум отсчетам.Цель изобретения - повышение точ - носгц и быстродействия замера объема.Поставленная цель достигается тем что устройство для замера объема пучка бревен содержащее датчики высоГы и ширины со шкалами, содержит блок суммирования приращений площади, блок тарирования, сумматор при 35 ращений Объема, регистратор и блок управления, пр 5 чем шкалы датчиков высоть 1 и ширины выполнены многодорожечными, датчики высоты и ширины связаны через блок суммирования прираще 40 ний площади, блок тарирования, сумматор приращений Объема с регистратором, а блок управления связан с блоком. Сук 5 ирования приращений площаДи пр 51 мой и О браГИОЙ связями,На чертеже приведена...

Номер патента: 1150487

Опубликовано: 15.04.1985

Авторы: Мирзабекян, Таплашвили

МПК: G01F 23/14

Метки: дискретный, уровнемер

...геркона соединен с нормально замкнутым раэмыкающим контактом вышерасположенного соседнего геркона, а язычковый контакт верхнего геркона соединен с другим выходом источника питания, при этом второй конец каждой катушки управления соединен с размыкающим контактом соответствующего геркона.На чертеже представлен дискретный уровнемер.Дискретный уровнемер содержит источник 1 питания, резистор 2, сопротивление 3 нагрузки, разделительный конденсатор 4, вторичный прибор 5 и ряд последовательно включенных друг с цругом одинаковых электромагнитных переключателей. Каждый электромагнитный переключатель выполнен на герконе 6 с размыкающими и замыкающими контактами и снабжен катушкой 7 управления, которая одним своим концом подключена к...

Номер патента: 1150488

Опубликовано: 15.04.1985

Авторы: Богомолов, Свирид, Хотяинцев, Яровой

МПК: G01F 23/22

Метки: волоконно-оптический, датчик, уровня

...логарифмической спирали вокруг оси, лежащей в плоскости волокон и проходящей через центры их торцов, при этом центры спиралей .совмещены е центрами торцов волокон, расстояние 1 между которыми определяется соотношением угол 2 у между осями волокон - соотношением а. угол К падения луча, исходящегоиз центра торца передающего волокна,на поверхность первичного преобразователя - соотношением где 4 - диаметр световедущей жилыпередающего волокна,п 1, и - показатели преломления соответственно материала первичного преобразователя иизмеряемой среды с меньшимпоказателем преломления,На фиг. 1 приведена схема датчика; на фиг. 2 - ход лучей в первичном преобразователе; на фиг. 3графические зависимости усредненного коэффициента отражения от...

Номер патента: 1150489

Опубликовано: 15.04.1985

Авторы: Бондарь, Слизкой, Тур

МПК: G01F 23/24

Метки: уровнемер

...напряжения в ток подключен к соответствующему электроду измерительной линейки.На чертеже изображена электрическая принципиальная схема уровиемера.Уровнемер содержит измерительную линейку 1 с размещенньпж на ней электродами 2, компенсационный электрод3, расположенньй на нулевой отметкеуровня измерительной линейки 1, преобразователи 4 напряжения в ток почислу электродов 2, преобразователь 5 сопротивления в напряжение и источник питания (не показан). Каждый преобразователь 4 напряжения в ток состоит из транзистора 6 и резистора 7. Преобразователь 5 сопротивления в напряжение состоит из транзистора 8 и резисторов 9, 10 и 11.Измерительная линейка 1 выполнена в виде трубы из изоляционного материала с укреплениьми на ней электродами 2 и...

Номер патента: 1150490

Опубликовано: 15.04.1985

Авторы: Денисов, Инцин, Исаев

МПК: G01F 23/26

Метки: топливомер

...710, усилитель 11, коммутаторы 12 и13, конденсатор 14, резистор 15 обратной связи, модулирующий конденсатор 1 б, преобразователь 17 интервал времени - код, шина 18 адреса - данных, процессор 19, записывающее устройство 20, блок 21 управления коммутаторами, блок 22 регистрации. Выход задающего генератора 1 соединен с входом усилителя 2 мощности, выход которого соединен с емкостным датчиком 3, терморезистором 4, эталонным конденсатором 5 и эталонным резистором 6, вторые выводы которых через коммутаторы 7-О соединены с входом усилителя 11, с которым через коммутаторы 12 и 13 соединены конденсатор14 и резистор 15 обратной связи, вто3 11504рые выводы которых соединены с выходом усилителя 11, соединенным такимобразом с модулирующим...

Номер патента: 1150491

Опубликовано: 15.04.1985

Авторы: Иопа, Локтюхин, Терехин

МПК: G01F 23/28

Метки: уровнемер

...кодовыми входамивторого реверсивного счетчика 9, регистра 12 уровня в секции и схемы 11признака переполнения. Шива "Заем"реверсивного счетчика 9 подключенак триггеру 10, а кодовый выход счетчика 9 связан с кодовыми входамирегистра 15 хранения промежуточныхзначений уровня, связанного своимикодовыми выходами с кодовым входом древерсивного счетчика 8. Единичныйвыход триггера О соединен с входамисхем 2 и 3 коммутации и логическихсхем 5 и 6. Один выход (7 ) схемы 11признака переполнения подключен ксчетчику 13 числа секций, связанному с регистром 14 числа секций,второй (аа, регистра секции) - квходу регистра 14 числа секций, атретий и четвертый (11 , регистрауровня и установки нуля регистра35уровня) - к входам регистра 12...

Номер патента: 1099553

Опубликовано: 15.04.1985

Автор: Витковский

МПК: G01F 13/00

Метки: дозирования, жидкостей, токопроводящих

...45 является электромагнитный преобразователь малых расходов жидкого металла, содержащий многополюсный ицдуктор и канал, имеющий стенки с винтовой нарезкой 21 .50Основными недостатками этого дозатора являются большие потребляемая мощность и масса, а также нестабильность доз (расхода) при колебаниях противодавления.155Цель изобретения - повышение точности дозировация за счет уменьшения влияний противодавлеция. Цель достигается тем, что в устройстве для дозировация токопроводящих жидкостей, содержащем многополюсный индуктор и канал со стенками с винтовой нарезкой, в канал введены установленные коаксиально стенкам с винтовой нарезкой дополнительныестенки, винтовая нарезка которых противоположна направлению заходов винтовой нарезки...

Номер патента: 1151822

Опубликовано: 23.04.1985

Авторы: Брандорф, Грицив, Котляров, Мацкив, Русаков, Холоша, Чеховский

МПК: G01F 1/00

Метки: газа, жидкостей, расхода, суммарного

...образом,Счетчик 11 перед началом работыустанавливается в "О" Оператором.Импульсы датчика 1 ФормируютсяФормирователем 2. Каждый импульс свыхода Формирователя 2 устанавливает в "О" счетчик 3. Предварительнопередним Фронтом импульса, содержимое счетчика 3 переносится в регистр4. Так как за все время от предыду -щего момента установки счетчика 4в "О" и до следующего на его входпоступают импульсы опорного генератора 10 частотой 1 о , то в регистр 4переносится число йр=1 Т =о пропорциональное периоду входного сигнала. Импульсы с выхода Формирователя2 через ключ 5 поступают на входысчетчиков 7 и 11. После переполнениясчетчика 7 сигналом с выхода егостаршего разряда переключается триггер 6, и вычитающий счетчик 8 уста- .навливается в...

Номер патента: 1151823

Опубликовано: 23.04.1985

Автор: Вяльяотс

МПК: G01F 1/06

Метки: датчик, расхода, топлива

...расхода топлива; ца фиг, 2 - то же, продольный разрез,Датчик расхода топлива состоит из корпуса 1 с тацгецциальным входным каналом 2 и крьтшкя 3 с выходным каналом 4. В собранном виде корпус и крышка создают рабочую камеру, состоящую из кольцевого канала 5, где установлены лоттасти 6 турбицки",7, Турбицка 7 установлена на валу 8, который легко вратцается в подцтипниках, находяшихся в центре регулировочных винтов 9.Турбинка 7 состоит из ступицы 10, снаружик которой прикреплены лопасти 6, и из вы.полненных между валом 8 ц ступицей 10радиальных перемычек 11. В корпусе 1 икрышке 3 установлены фотодиоды 12 дляизмерения оборотов турбинки 7 фотоэлектри.ческим методом. Датчик расхода топлива работает следующим образом.Пост;лающий через...

Номер патента: 1151824

Опубликовано: 23.04.1985

Авторы: Доманский, Фриск

МПК: G01F 13/00

Метки: жидкости, микродозатор

...- расширение фуцкдио.наньньзх возможностей, путем обеспечения 25возможности позирования испаряющихся жидкостей.Поставленная дель достигается тем, что вмикродоза 1 ор жидкости, содсржащпй гермстичцу 10 емкость дл 51 доэируемой жидкости) че.рсэ крышку которой пропущец сливной трубопровод, а всрхпяя часть емкости соединенас источником сжатого газа, введены две см.кости, частично заполненные испаряющейсяжидкостьиз, одна из которых выполнена гер.35мстячцой, соедицена.с источником сжатого га.за и сообщена через сливцой трубопровод,пролущеншяй через ее крьнику, с верхнейчастью другой емкости, в которой устаноззлепцад уровнем жц кости трубопровод, сообщен"цый с источником сжатого газа.На чертеже изображен микродоэатор.Мпкродозатор содержит...

Номер патента: 1151825

Опубликовано: 23.04.1985

Авторы: Бердников, Смирнов, Ференец

МПК: G01F 17/00

Метки: вещества, емкости, объема

...являющийся одновременно и преобразо- вателем изменения интенсивности колебаний давления газа в газовой подушке 4 в электрический сигнал. Питание электродинамического возбудителя 3 производится от задающего генератора 5 через преобразователь 6 напряжение-токобеспечивающий питание катушки подвижной системы электропинамического возбудителя 3 током вида (т)= , соя сд т, где в = сопят во всех режимах возбудителя.Для устранеия погрешности, возникающей за счет изменения давления и температуры окружающей среды, и обеспечения автоподстройки, в устройство введен трехходовый электропневмоклапац 7, состоящий из трех- позиционного пневмоклапана 8 и электромагнита 9, который управляет работой пцевмоклапана. Питание электромагнита 9 произво. дится от...

Номер патента: 1151826

Опубликовано: 23.04.1985

Авторы: Бердников, Ковалев, Смирнов, Ференец

МПК: G01F 17/00

Метки: вещества, емкости, объема

...возбудитель 3 колебаний давления газа.Преобразование изменения интенсивности колебаний давления газа в газовой подушке 4 в электрический сигнал производится термоанемометрическим преобразователем 5, состоящим из чувствительных элементов 6 и 7 с рабочими соплами 8 и 9 эталонного возбудителя 10, термоанеморезисторной камеры 11, первой и второй входных камер 12 и 13 и источника пневмопитания. Источник пневмопитания состоит из электромагнита 14, двух мембран 15 и 16 и элементов типа сопло-сопло, выполненных из формирующих 17, 18 и приемных 19, 20 сопл, выполняющих функции пневматических выпрямителей, Выходы источника пневмопитания в виде приемных сопл 19 и 20 соединены с первой и второй входными камерами 12 и 13 термоанемометрического...

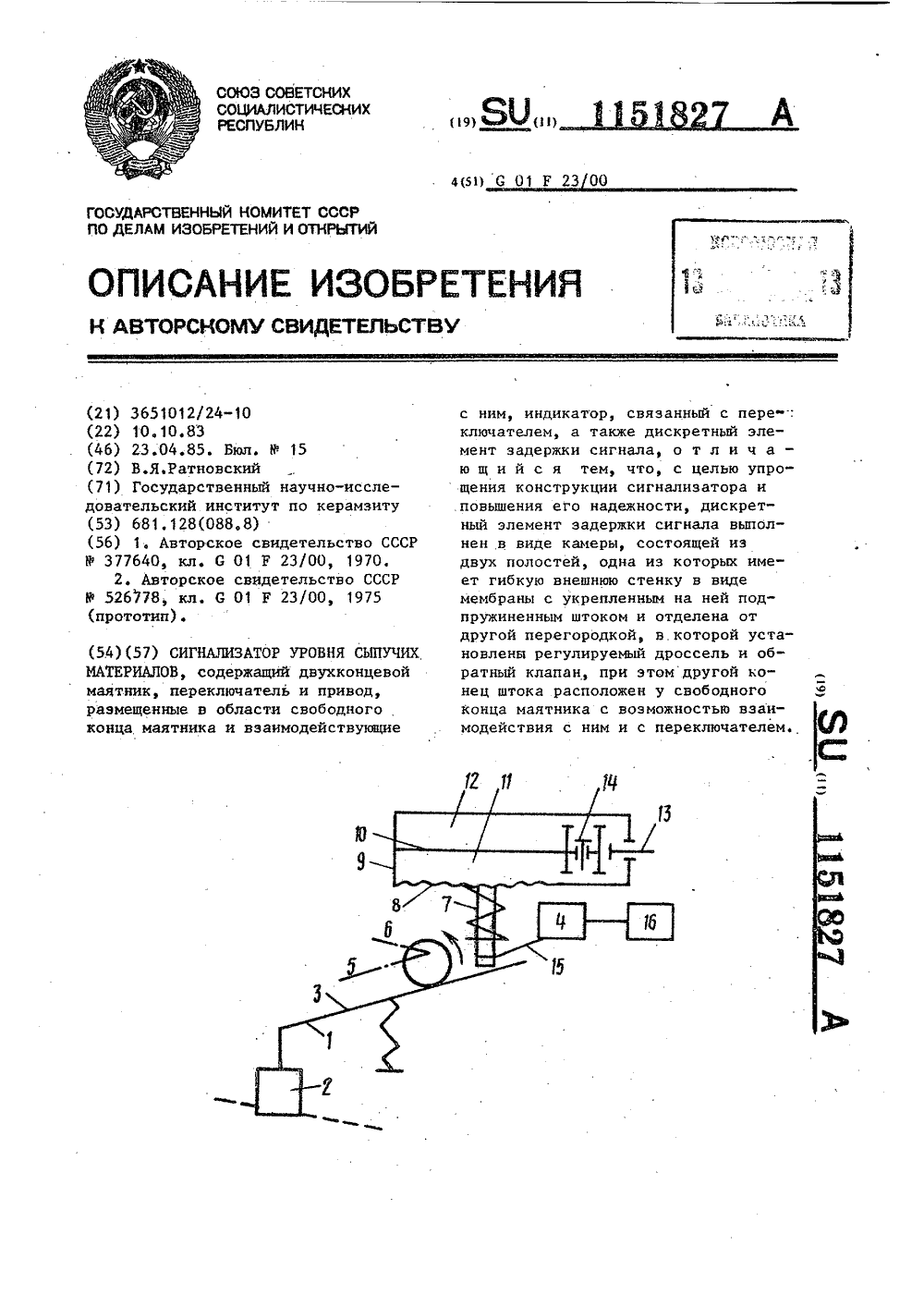

Номер патента: 1151827

Опубликовано: 23.04.1985

Автор: Ратновский

МПК: G01F 23/00

Метки: сигнализатор, сыпучих, уровня

...давления, получаемогоиэ специальной системы воздухоподготовки, которая чаще всего отсутствует на предприятиях промышленности строительных материалов, особенно производящих пористые заполни-,тели, что ограничивает использованиетакого сигнализатора. Цель изобретения - упрощение конструкции сигнализатора и повышение его надежности.Поставленная цель достигается тем, что в сигнализаторе уровня сыпучих материалов, содержащем двух- концевой маятник, переключатель и привод, размещенные в области свободного конца маятника и взаимодействующие с ним, индикатор, связанный с переключателем, а также диск" ретный элемент задержки сигнала, дискретный элемент задержки сигнала выполнен в виде камеры, состоящей из двух полостей, одна из...

Номер патента: 1151828

Опубликовано: 23.04.1985

Автор: Максимов

МПК: G01F 23/04, G01F 23/38

Метки: максимова, сигнализатор, уровня

...вкоторой параллельно стенкам корпуса уста.новлены вертикальные пластины с одинаковы.ми зазорами между ними, образующими плоские щели, при этомвыше пластин в зонерасположения наклонной части контактного.элемента в стенке корпуса выполнено окно,у нижнего среза которого установлен защитный козырек, а нижняя часть контактногоэлемента снабжена пластиной, образующейс защитным козырьком минимальный постоянный зазор при перемещении контаКтного элемента. На фиг, 1 изображен сигнализатор, общий вид; на фиг. 2 - вид А на фиг.1,Устройство содержит корпус 1, в котором расположены кронштейн 2 с герконом 3 и проводами,4 и 5, отражательная перегородка 6, фиксаторная пластина 7, В нижней открытой части корпуса 1 параллельно его стенкам 51828...

Номер патента: 1151829

Опубликовано: 23.04.1985

Авторы: Арманд, Горохов, Казаков, Прохоров, Устинов

МПК: G01F 23/04

Метки: уровнемер

...смещение импульсных последовательностей, снимаемых со схемо22 и 23 на 90 . Для выработки установочных импульсов Зя и Зя, используется нулевая риска, в качестве которой может быть использована одна удлиненная риска из .рисок диска-модулятора 21, используемых для выработки импульсной последовательности М. Оптронная пара 20 установлена так, чтобы его зону срабатывания перекрывала нулевая риска диска-модулятора 21 при полном вдвижении телескопического штока 3.Блок обработки информации 9 (Фиг. 4) предназначен для обработкисигналов М, Ч, 3, и 3с преобразователя 8 угла поворота в код и сигнала К с сигнализатора 17 уровня, результатом которой является индикация измерения уровня или объема ванны. Блок 9 состоит из генератора 40 импульсов,...

Номер патента: 1151830

Опубликовано: 23.04.1985

Авторы: Галибин, Прудников, Соломко

МПК: G01F 23/24

Метки: уровня

...кольцом.. Поставленная цель достигается тем, что в устройстве для контроляуровня, состоящем из датчика, содержащего измерительный и заземляющий электроды и охранное кольцо, измерительного блока, связанного с дат. чиком линией связи, исполнительного органа и источника питания, измерительный блок выполнен в виде усилителя, вход которого через два детектора, включенных встречно-параллельно, подсоединен к точке соединения ограничительного и балластного резисторов, а выход усилителя с исполнительным органом подсоединен через выпрямитель к одному полюсу источника питания, соединенного с другим 15 концом балластного резистора, вход усилителя через шунтирующий диод, подключенный анодом к другому полюсу источника питания, соединен через один...

Номер патента: 1151831

Опубликовано: 23.04.1985

Авторы: Андрианов, Виленский, Доронин, Сорокин

МПК: G01F 23/24

Метки: жидкостей, индикации, кипящих, уровня

...соответствующего Ц -триггера, тактовые входы 2 -триггеров объединены на выходе второго Формирователя, а выходы подкпючены к входам 8 -входового элемента И, выход которого соединен с исполнительным устройствомНа чертеже представлена блок;схема предлагаемого устройства.Устройство для индикации уровня кипящей жидкости состоит из электро - да 1, подключенного к источнику 2 постояннога тока и входу электронного ключа 3, генератора 4 тактовых импульсов, первого Формирователя 5 коротких импульсов, первого элемента И 6, линии 7 задержки делителя 8 частоты на ( Й - 1), второго Формирователя 9 импульса по срезу, одновиб - ратора 10, осуществляющего расширения импульса, третьего Формирователя 11 импульса по срезу, счетчика- делителя 12 на 8...

Номер патента: 1151930

Опубликовано: 23.04.1985

Авторы: Антонов, Кузьмин, Назаров, Рычков

МПК: G01F 23/292, G05D 9/02

Метки: вод, осадка, отстойниках, сточных, уровня

...с входом порогового узла 11, его выход соединен с входами счетно-запоминающего блока 12 и сигнального узла 13. На выходе счетно-запоминающего блока 12 подключен блок 14 аварийной индикации, второй вход сигнального узла 13 соединен с выходом усилителя 10, а выход - со счетно-запоминающим блоком 12.Второй выход сигнального узла 13 может быть использован для автоматического управления откачкой осадка из отстойника, например, исполнительным органом (электрифицированной задвижкой) 15, установленной на трубопроводе 16 выпуска осадка из отстойника 1 в последующие очистные сооружения. Закрытые задвижки 15 производит внешняя система автбматического управления, например, по времени истечения осадка или по принципу объемного дозирования....

Номер патента: 1153236

Опубликовано: 30.04.1985

Авторы: Мельничук, Тузов, Юрьев

МПК: G01F 1/06

Метки: датчик, жидкости, расхода, шариковый

...средствах идругих отраслях народного хозяйства,Известен датчик расхода, содержащий корпус с входным и выходнымпатрубками. Внутри корпуса имеетсяизмерительная камера, в которойустановлен чувствительный элемент -турбинка и фотоэлектрический узелсъема сигнала с оптическим детектирующим устройством Г 13,Однако датчик расхода жидкостиимеет низкую точность измерениярасхода топлива за счет полученияложной информации при появлении втопливе пузырьков воздуха или части"чек грязи.Наиболее близким к предлагаемомуявляется шариковый датчик расходажидкости, содержащий фотоэлектрический узел съема сигнала, установленный на корпусе с входным и выходным патрубками, внутри котороговыполнен тороидальный канал срасположенным в нем шаром 2).Этот...

Номер патента: 1153237

Опубликовано: 30.04.1985

Автор: Беер

МПК: G01F 11/06

Метки: дозирования, жидкости

...используетсядополнительное сопротивление перемещению штока мерного цилиндра 1,обусловленное действием дросселя 13,сообщающего вторую полость 14 мерйого цилиндра 1 с атмосферой. Действие дросселя 13 определяется созданием сопротивления выходу воздухаиз второй полости 14,1 1153237 1Изобретение относится к машиностроению и может быть использованопри дозировании жидкости в пищевой,химической и других отраслях промьппленности,5Известен дозатор жидкостей, содержащий мерный цилиндр, пневмоприводгидроцилиндра, входную н сливную магистрали и два золотника 11,Недостатком этого дозатора являетОся низкая точноСть дозирования, обусловленная утечкамидозируемой жидкости.Наиболее близким к изобретению является устройство для дозированияжидкости,...

Номер патента: 1153238

Опубликовано: 30.04.1985

Автор: Цеков

МПК: G01F 23/00

Метки: суспензиях, твердой, указатель, уровня, фазы

...в суспензиях,кинематическая схема. Указатель уровня раздела твердойфазы в суспензиях включает привод 1,на валу которого установлен червяк 2,эацепляющийся с червячным колесом 3, 5 а на валу колеса 3 закреплена крыльчатка 4, выполненная сетчатой с размером ячеек, меньшим минимальновозможных размеров частиц твердойфазы. Червяк 2 установлен на валу 1 О привода с возможностью поступательного перемещения по нему и связанс толкателем 5, на котором установлена пружина 6. Второй конец толкателя 5 соединен с выключателем 7.15 Указатель уровня снабжен командным реле 8, к первому выходу кото"рого подключен привод 1, а к второму элемент. задержки 9. Входы элемента совпадения 10 соединены с выхо дами элемента задержки 9 и выключателем 7, а выход...

Номер патента: 1154530

Опубликовано: 07.05.1985

Авторы: Валентини, Зименс, Лосихин, Стрючков

МПК: G01F 1/00

Метки: расходомер-водовыпуск

...и имеет боковые отверстия, удаленные от верхнего ограничителя на расстояние, большее толщины эластичного элемента.На фиг. 1 изображен расходомер-водовыпуск, общий вид (с открытой заслонкой); на фиг. 2 - подвижная муфта в разрезе;40 на фиг. 3 и 4 - схемы устройства вычисления расхода, соответственно с механическим и электронным индикаторами вертикального положения датчиков уровня.Расходомер-водовыпуск содержит трубопровод 1 с сужаюшим устройством 2, уст ройство 3 вычисления расхода, с которымжестко соединены два датчика 4 и 5 уровня и две подвижные муфты 6 и 7, закрепленные на патрубках 8 и 9 трубопровода 1.Каждый датчик 4 и 5 уровня может быть выполнен в виде пары коаксиальных электродов 10 и 11, причем внешний электрод 10...
