G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Номер патента: 1011084

Опубликовано: 15.04.1983

Авторы: Крамаренко, Петровский, Рубанников, Устенко, Яламов

МПК: A01J 5/01, G01F 3/28

Метки: доильных, количества, молока, установках

...заслонки 2 ) 20Недостатком известного устройстваявляется сложность конструкции,Цель изобретения - упрощение конструкции устройства для измеренияколичества молока на доильных уста,новках,Цель достигается тем, что заслонка выяолнена в виде неуравновешенного двуплечего рычага, одно плечокоторого расположено в корпусе под 30лотком, а другое связано с пневмодатчиком.На фиг, 1 схематически изображено устройство для измерения количества молока на доильных установках;на фиг2 - сечение А-А на фиг. 1;на фиг. 3- пневматический дискретныйдатчик; на фиг, 4- один из вариантовдвуплечего рычага,Устройство для измерения количества молока состоит из корпуса 1 с заливной горловиной 2, опрокидывающего"ся лотка 3, установленного на оси 4 .На корпусе 1...

Номер патента: 1012022

Опубликовано: 15.04.1983

Авторы: Горейко, Древецкий, Яцук

МПК: G01F 1/00

Метки: газа, жидкости, параметров, потока

...атоматического регулятора, ввецен нагреватель, установленныйна вхоаном участке грубопровоца передвхоаной камерой гидравлического моста 45и .подключенный к выходу автоматического регулятора, а регистрирующее устройство выполнено в вице термочувствительного элемента, установленного водной из межцроссельных камер гицравлического моста.На чертеже прецставлена схема предлагаемого устройстваУстройство соцерЫит ламинарные 1, 2и турбулентные 3, 4 цроссели, соеаиненные при помощи входной, выходной имежцроссельных камер в схему гиаравлического моста, нагреватель 5, нульорган 6, вхоц нуль-органа соединен со вхоцом авгомагического регулятора 7,выход которого подключен к нагревателю 5. Регистрирующее устройство выполнено в вице...

Номер патента: 1012023

Опубликовано: 15.04.1983

Авторы: Горейко, Древецкий, Яцук

МПК: G01F 1/34, G01F 1/68

Метки: газа, жидкости, потоков, расхода

...поток и измеренияизменения температуры, зависящей от расхода, на двух последовательно расположенОных за местом теплового воздействияучастках потока создают ламинарный итурбулентный режимы течения, поддерживают перепады давлений на этих участкаходинаковыми изменением степени теплового 5воздействия на поток, а температуру потока измеряют между упомянутыми участками. откуда следует, что,О КО= -- = ЕЬ)Т 9 тПерепады давлений на ламинарном итурбулентном дросселях равны в том случае, когда расход среды через делительпропорционален значению кинематическойвязкости, равной отношению, динамической вязкости ,О к плотностиЗная зависимость значения кинематической вязкости для контролируемого потока от температуры, по температуре среды в момент...

Номер патента: 1012024

Опубликовано: 15.04.1983

Авторы: Алешукин, Бородулин, Варгина, Григорьевская, Карамзин, Славин, Фридлянд

МПК: G01F 1/00

Метки: расходомер

...датчик плотности с кодовым выходом, последовательно соединенные триггер управления, подключенный ко второму входу схемы совпадения и шифратору, которые в свою очередь подключены к регистру через счетчик, кварцевый генератор, подключенный к триггеру управления 2 .Однако эти расходомеры ненадежны в работе, так как имеют большое количество элементов.Белью изобретения является упрощение конструкции расходомера.Для достижения поставленной цели в расходомер введен делитель частоты с переменным коэффициентом деления, причем счетный вход делителя частоты соединен с выходом кварце вого генератора, второй вход делителя подключен к кодовому выходу датчика плотности, а выход делителя соединен с его синхровходом и водом триггера...

Номер патента: 1012025

Опубликовано: 15.04.1983

Авторы: Киясбейли, Перельштейн

МПК: G01F 1/32

Метки: вихревого, вихревых, датчика, колебаний, расходомера

...петлей, концы которой соединены с упорным цилиндром, а срецняячасть ее расположена в полости раздели-теля и поФката через диск и мембранук перегородке,На фиг. 1 показан вихревой расходомер, общий вид; на фиг. 2 - устройствопреобразователя вихревых колебаний;на фиг. 3 - схема соедйнений электродов пьезоэлемента.Вихревой расходомер содержит корпус 1, генератор вихревых колебаний 2,приемный цилиндр-обтекатель 3 с перегородкой 4, образуюшей камеры 5 и 6,приемник вихревых колебаний 7, состояший из мембраны 8, заклепок со сферическими головками 9, диска 10, разделителя 11 с полостью 12, упорного цилиндра 13 с П образной петлей 14, гайки 15, пьезоэлемента 16, электродов 17выводов 18.Вихревые колебания поочерецно черезкамеры 5 и 6 и...

Номер патента: 1012026

Опубликовано: 15.04.1983

Авторы: Берташюс, Вайкасас, Вирбалис, Раджюнас

МПК: G01F 1/58

Метки: выходом, расходомер, частотным, электромагнитный

...необходима потому, что полезный сигнал однополярный. При этом возникает, кроме всего, подмагничивание обмотки возбуждения постоянным током.Бель изобретения - увеличение точ-ности измерения, уменьшение потребляемой мощности при заданной чуветвительности датчика и обеспечение непрерывнос ти выходного сигнала расходомера.Указанная цель достигается тем, что в электромагнитный расходомер с частот, - ным выходом, содержащий датчик, соединенный с усилителем сигнала датчика, последовательно соединенные устройство управления генератором, генератор тока треугольной формы и формирователь магнитного поля запоминающее устройство, первыйЭи второй ключи и преобразователь напра жение-частота, причем выход усилителя сигнала датчика через первый ключ...

Номер патента: 1012027

Опубликовано: 15.04.1983

Авторы: Ворзонин, Горцакалян

МПК: G01F 5/00

Метки: двухфазном, концентрации, массовой, определении, пневмоустановок, потоке, производительности, расходной, сыпучих, транспортных

...плотности смеси в том же сечении потока, гдеизмеряется расход воздуха.Способ осуществляется следующим об-.разом. В измерительном сечении трубопроводаустанавливается плотномер. К этому жесечению подключается датчик расхода воздуха, при атом измерительным участкомможет быть сужение самого трубопровода,или любое из известных сужающих уст-.ройств. Плотность смеси и расход воз -духа измеряются одновременно, по двумразличным измерительным каналам приэтом плотность смеси измеряют вне зависимости от скоростей или потерь давления на участке транспортного трубопро-вода,На чертеже приведено устройство, с по.мощью которого можно реализовать описываемый способ.Устройство состоит из плотномера, со.держащего фотореэисторы 1, систему фокусирующих...

Номер патента: 1012028

Опубликовано: 15.04.1983

Автор: Смирнов

МПК: G01F 13/00

Метки: дозатор, сыпучих, тонкодисперсных

...6. Так как шпонка 12 обеспечивает только возвратно-поступательное движение плунжеру 10, то поворотная втулка 6 начинает вращаться в подшипниках 4 и 5. При атом ворошители 7 раэ, рушают слежавшийся слой тонкодисперсного материала, а заполнители 9 подают его через отверстия цилиндра 2 в доэирующую камеру.Отмеренная порция сыпучего товкодисперсного материала трансцортируется плун жером 3.О в коллектор 14, где захватывается потоком воздуха и транспоргируе- ся до места назначения во взвешенном; состоянии. После вьщачи порции материала плун жер 10 дозатора, под действием мневмоцилиндра 13, возвращается в исходное по ло жение.Таким образом, предложенный дозатор за счет использования механизмов принудительной подачЮ позволяет повысить точность...

Номер патента: 1012029

Опубликовано: 15.04.1983

Авторы: Абгарян, Васильев, Хачатрян

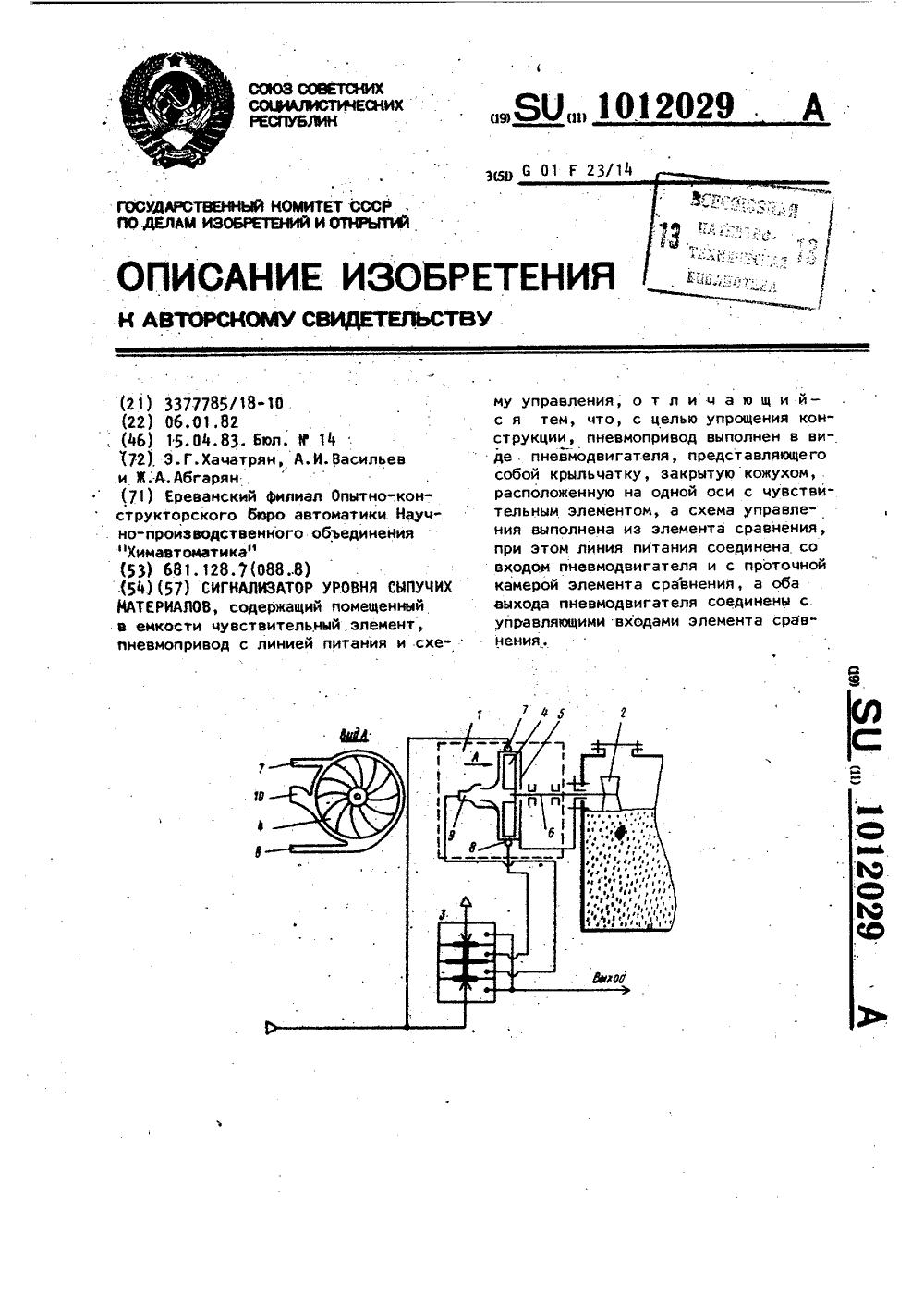

МПК: G01F 23/14

Метки: сигнализатор, сыпучих, уровня

...конструкции сигнализатора.Поставленная цель достигается тем, что пневмопривод выполнен в виде пневмодвигателя, представляющего собой крыльчатку, закрытую кожухом, расположенную на одной. оси с чувствительным элементом, а схема управления выполнена в виде элемента сравнения, при этом линия питания аоединена со входом пневмодвигателя и с проточной камерой элемента сравнения, а оба выхода пневмодвигателя соединены с управляющими входами элемента сравнения.На чертеже представлена принци-пиальная схема сигнализатора.Сигнализатор состоит из пневмодвигателя 1, чувствительного элемента 2, выполненного в виде лопатки,и элемента сравнения 3;Пневмодвигатель представляет собой крыльчатку 4, закрытую кожухом5 и расположенную на одном валу 6 сс...

Номер патента: 1012030

Опубликовано: 15.04.1983

Авторы: Кононов, Куликов

МПК: G01F 23/296

Метки: отсчетом, ультразвуковой, уровнемер, цифровым

...блок-схема пред О лагаемого устройства.Устройство содержит резервуар 1 с исследуемой жидкостью и схему измерения, основной канал которой содержит генератор 2 импульсов возбуждения, излучающий 3 и приемный 4 пьезоэлементы и приемное устройство 5, а дополнительный канал содержит генератор 6 счетных им- пульсов, передающий 7 и приемный 8 пьеэоэлементы, схему запрЕта 9 и устройство 10 для определения импульсно помехи, кроме того, устройство содержит триггер 11 формирования строба вентиль 12,счетчик 13 импульсов и схему 14 цифровой инидкации, Основной канал измерения,как и дополнительный, выполнен в видеконтура с автоциркуляцией импульсов свключением в состав контура второй схемы 15 запрета, второго устройства 16для определения импульсной...

Номер патента: 1012031

Опубликовано: 15.04.1983

Авторы: Вавилов, Вельт

МПК: G01F 25/00

Метки: градуировки, поверки, расходомеров, электромагнитных

...канала навсем протяжении изоляционного покрытия,либо диаметра центрального сечения в качестве характерного линейного размера неправильно, так как они не строго определяют градуировочную характеристику расходомера,Целью изобретения является повышениеточности поверки и градуировки,Поставленная цель достигается тем,что согласно способу поверки и градуировки ЭМР, основанному на измерении распределения магнитного поли по линиямуровня поверхностной весовой функции ихарактерного линейного размера - средне,го диаметра канала датчика расходомерасредний диаметр канала определяют научастке между его поперечными сеченияи, проходящими через точки по координае, совпадающей с осью канала, характериэуюшиеся максимальным и минимальнымзначениями...

Номер патента: 1012032

Опубликовано: 15.04.1983

Авторы: Козлов, Креклин, Лейтин, Шумихин

МПК: G01F 25/00

Метки: градуировки, жидкости, поверки, расходомеров, счетчиков

...труб, соосная установка напорного резервуара и образцового средства измерения измерительного резервуара в низкопредельном коллекторе контрольных расходомеров (счетчиков) приводит к значительному уменьшению металлоемкости и габаритов установки. Сокращение числа элементов запорной арматуры снижает потери жидкости при градуировке, чтоприводит к повышению точности.На чертеже представлена схемапредлагаемой установки, причем контрольные расходомеры низкопредельного коллектора изображены для наглядности в одной плоскости.Установка состоит иэ низкопредельного коллектора контрольныхрасходомеров. (счетчиков) 1, включающего в себя напорный резервуар 2,параллельно расположенные контрольные расходомеры (счетчики) 3, образцового средства измерения 4,...

Номер патента: 1012033

Опубликовано: 15.04.1983

Автор: Хинич

МПК: G01F 25/00

Метки: градуировки, поверки, расходомеров

...патрубка 7, имеющего прямоугольное сечение, струя жидкости на правляется либо в накопитель 11, разделенный перегородкой 12 на отдель,ные емкости по числу каналов коллектора 5 либо в сливную магистраль 13.В каждой емкости накопителя усТановлен сливной клапан 14 любого типа(электромагнитный пневматический,пружинный и т,п,), Через открытыесливные клапаны жидкость может посту.пать в измеритель части потока 15.40 Число используемых ветвей коллектора выбирается в зависимости от требуемой точности измерения, Срабатывание всех или. нескольких двухканальных распределителей происходит либо 4 по сигналу оператора, либо автоматически по сигналам перенастраиваемогопрограммного устройства 16 любоготипа. Срабатывание любого...

Номер патента: 1013761

Опубликовано: 23.04.1983

Авторы: Карташева, Фукс

МПК: G01F 7/00

Метки: местонахождения, подземных, трубопроводах, утечек

...выходом первого одновибратора и входом управления счетчика, причем второй вход линии задержки соединен с первым ключом, а выходы третьей и четвертой схем ИЛИ подключены к управляющим входам блока магнитной регистрации.На чертеже представлена блок-схема устройства.Устройство для определения местонахождения утечек в подземных трубопроводах содержит датчики реперов пути 1 и дефектов 2 и соединенные последовательно блок 3 Обработки сиг;60 нала и блок 4 магнитной регистрации сигналов. Блок 3 обработки сигналов выполнен в виде соединенных последовательно генератора 5, ключа б, счетчика 7 и двух ключей 8 и 9, вклю ченных между выходом счетчика 7 и информационными входами блока 4 магнитной регистрации, а также в виде двух одновибраторов 10 и 11,...

Номер патента: 1013762

Опубликовано: 23.04.1983

Авторы: Васин, Давыденков, Липавский, Оглоблин, Соболь, Френкель

МПК: G01F 17/00

Метки: анализатор, ввода, отбора, проб, состава

...что в устройство для отбора нввода проб в анализатор состава,содержащее корпус, включающий основание и крышку, каналы для подводаи вывода потоков жидкости или газа,выполненные в крышке и основаниикорпуса, золотник и шиберную пласти-.ну, помещенные между основаниеми крышкой, доэировочный канал, выполненный в золотнике, коммутирующиеканалы, выполненные в золотнике ишиберной пластине, и приводы золотника и шиберной пластины, введенапластина с притертыми поверхностями, установленная неподвижно междузолотником и шиберной пластиной,причем в указанной пластине выполненГ-образный канал, соединенный с каналом для подвода потока жидкостиили газа, непрерывно подаваемого ванализатор состава, и поперечныйканал для прохода вещества пробы.На фиг....

Номер патента: 1013764

Опубликовано: 23.04.1983

Автор: Островский

МПК: G01F 25/00

Метки: гидромеханический, пульсатор

...цилиндрическим ротором, ротор выполнен полым, с нечетным числом окон, идентичных выходным окнам корпуса, 30 причем суммарный размер окон по окружности равен 180 ОТакое выполнение гидромеханического пульсатора позволит повысить его эффективность, 35На фиг 1 изображен предлагаемый пульсатор; .на фиг. 2 - сечение А-А ,на фиг. 1 по рабочей и сливной форкамере ).Пульсатор содержит входную форка меру 1 и выходные форкамеры - рабочую 2 и сливную 3, корпус 4, в котором установлен вращающийся вал 5 двигателя с закрепленным на нем цилиндрическим ротором б. Входная фор камера 1 соединена с выходной рабочей форкамерой 2 при помощи трубопровода 7 с установленным на нем регулировочным вентилем 8, а также при помощи ротора б при определенных его...

Номер патента: 1013765

Опубликовано: 23.04.1983

Авторы: Бирюков, Данилов, Железникова, Кивилис, Ратновский, Свицын

МПК: G01F 25/00

Метки: градуировки, жидкости, проверки, расходомеров, счетчиков

...соответствующим задатчикомверхнего предельного сигнала.Перепуск потока через дополнительный канал уменьшит расходы через основные каналы, вследствие чего показания датчиков основных каналовбудут лежать внутри диапазона измерений. Общий расход"через устройство определяется как сумма расходов через основные и дополнительный кана-, лы, При этом общая погрешность устройства не изменится, так как верхний предел измерений датчика дополнительного канала назначается много меньшим (10-20), чем верхний предел измерений датчика основного канала, Более того, наличие дополнительного канала позволит еще сузить диапазоны измерений датчиков основных каналов до 0 ,=(0,05-0,1) Я, - 0(1,05-Т,1)0 , что даст выигрыш в точности, по сравнению с...

Номер патента: 1015251

Опубликовано: 30.04.1983

Авторы: Бухонов, Панков, Руднев

МПК: G01F 1/06

Метки: расходомер, турбинно-тангенциальный

...установленную на подшипниковых опорах соосно камере, размещенные равномерно на торцовой стенке камеры турбулизаторы потока и узел съема сигнала. Турбулизаторы потока выполнены в виде радиальных ребер 2В извесьном расходомере при взмере нии малых расходов в отдельных объемах межреберного пространстм наблюдается нестабильность вторичных течений при изменении расхода, что снижает точность измерения.Цель изобретения - повышение точности измерения малых расходов и упрощение конструкции. Поставленная цель достигается тем, что в турбинно-тангенциальном расходомере, содержащем цилиндрическую камеру с входным и выходным тангенциаль ными каналами, тангенциальную турбинку, установленную на подшипниковых опорах соосно камере, .размещенные...

Номер патента: 1015252

Опубликовано: 30.04.1983

Авторы: Вирбалене, Кришчунас, Мицкунене

МПК: G01F 1/58

Метки: выходом, расходомер, частотным, электромагнитный

...с частотным выходом, содержащем датчик, основную и вспомогательную схемы сравнения, схему управления, последователь но соединенные генератор тока треугольной формы, катушку формирователя магнитного поля и резистор, причем основная схема сравнения содержит усилитель сигнала датчика, пороговое .устройство, запоминающее устройство и схему задания опорного напряжения, в состав которой входит ключ, выход порогового устройства подключен к первому входу схемы управления, второй вход кбторой через вспомогательную схему сравнения соединен с точкой соединения катушки формирователя магнитного поля и резистора, а выход - с генератором тока треугольной формы, в схему задания опорного напрякения введен формирователь эталонного временного...

Номер патента: 1015253

Опубликовано: 30.04.1983

Авторы: Зиновьев, Решин, Телегин, Тимков, Щербаков

МПК: G01F 1/86

Метки: воды, обнаружения, отказов, потребителя, утечек

...два трубопровода сконтролируемой холодной 1 и горячей 2водой, подключенных соответственно кстоякам холодной 3 и горячей 4 воды,Трубопроводы 1 и 2 охвачены рубашками5 и 6. На трубопроводе 1 холодной водыв месте его ответвления от стояка установлены термодатчики 7 и 8, а послерубашки на трубопроводе 1 установлентермодатчик 9. В атмосфере отдельноот трубопроводов размещен термодатчик10, измеряющий температуру окружающего воздуха, Термодатчики 7 - 10 включены в первый измерительный мост 11, вкотором измерительные плечи моста образуют.термодатчики 7 и 9, а компенсационные - 8 и 10,На трубопроводе 2 горячей воды установлены в месте его ответвления от стояка термодатчики 12 и 13, а после рубашки на трубопроводе 2 - термодатчик14; в атмосфере...

Номер патента: 1015254

Опубликовано: 30.04.1983

Авторы: Борисов, Захаров, Звягинцев, Лассаль, Овсянников, Семенов, Туницын, Чечендаев

МПК: G01F 9/00

Метки: расходомер

...бака закреплены нлоские секторные пружины 8 с грузиками 9 10на концах, образующие резонаторы, расположенные попарно диаметрально. Частотные характеристики пар противоположноустановленных резонаторов подобраны оди, наковыми и выбраны равными частотам 15основных составляющих спектра частотколебаний источника вибрации, при этомзазор между кольцами 4 и 5 превышаетвеличину удвоенной максимальной амплитуды колебаний резонаторов. В крьпцке 10 (фиг. 1) мерного бака над верхним концом направляющей штанги 7 расположены контакты 11 (нормально открытые), под штангой расположен регупировочный винт 12, ввернутый в сердечник 25электромагнита 2. В нижней части мерного бака 1 расположен трубопровод 13,присоединенный к выходному трубопроводу 14 через...

Номер патента: 1015255

Опубликовано: 30.04.1983

Авторы: Галибин, Данилейко, Матейченко, Прудников, Соломко

МПК: G01F 23/24

Метки: сигнализатор, уровня, электропроводных

...10, диод 11 и резио; тор 12, диод 13, присоединен к линии 4-5 связи. Выход транзисторного усилителя 8 через конденсатор 14 подключен к исполнительному органу.6, зашунтированному диодом 15, включенным согласно с выпрямителем, состоящим из диода 16 и конденсатора 17, подключенного к обмотке переменного напряжения источника 7 питания, которая через балластный резистор 18 присоединена к линии 4-5 связи и через диод 19 подключена к земле. При этом к общей точке соединения резистора 12 и диода 13 с эмиттером транзисторного усилителя 8 подключен конденсатор 20, В коллекторную цепь усилителя 8 включен нагрузочный резистор 21.На входе усилителя формируется разность токов: тока, пропорционального . мгновенным значениям одной полуволны...

Номер патента: 1015256

Опубликовано: 30.04.1983

Автор: Алексанян

МПК: G01F 23/284

Метки: границы, положения, раздела, сред

...соединен с входом интегратора, при этом в качестве возбудителя электромагнитных колебаний использован генератор качающейся частоты,Использование ГКЧ позволяет обеспечить условие возникновения резонансанезависимо от толщины диэлектрическогослоя в волноводном резонаторе,гобразованном закороченным концом приемопередающего волновода и поверхностью контро.лируемых сред. Амплитуда сигнала (сигнал выделяется на детекторах) при резонансе в таком резонаторе пропорциональна его добротности, которая,в. своюочередь, определяется положением границы раздела. Электромагнитные колебания в резонаторе возбуждаются с помощьюштыря или через направленный ответвитель,На фиг.1 приведена структурная схема устройства со схематическим изображением объекта...

Номер патента: 1016677

Опубликовано: 07.05.1983

Автор: Андреев

МПК: G01F 1/06

Метки: расходомер, турбинный

...в пристенной области трубопровода и имеетвнутренний диаметр не менее 0,75 диаметра трубопровода, причем отношениевысоты лопастей второй турбинки к высоте лопастей первой составляет неболее 0,5.На фиг,1 схематически изображентурбинный расходомер; а на фиг.2 изменение эпюры скоростей и конфигурация лопасти второй турбинки., Расходомер состоит из первой турбинки 1, установленной в подшипниковых опорах 2 и 3 внутри трубопровода 4,и второй турбинки 5, установленной вподшипниковых опорах 6 и 7 внутритрубопровода 8. Между трубопроводами4 и 8 размещен участок 9 стабилизации потока. Лопасть турбинки 5 отличается от лопасти турбинки 1 тем, чтоее центральная часть выполнена пустотелой с внутренним диаметром не менее 0,75 диаметра...

Номер патента: 1016678

Опубликовано: 07.05.1983

Авторы: Демидова, Плотников, Поташников, Тетеревятников

МПК: G01F 1/34

Метки: количества, среды, счетчик, текучей

...5 между, ограничителями 6 и 7, упоры 8 и 9 в виде винтов,проходящих снаружи в корпусобгоннуюмуфту 10 и счетный механизм 11,Ограничители 6 и 7 установлены так,4 Очто в крайних положениях штанги упорыприжимают пластину 4 к одному иэ ограничителей, устанавливая ее под угломк направлению потока.Устройство работает следующим образом.Пластина 4 под действием потока измеряемой среды поворачивается до соприкосновения с одним из ограничителей, например с ограничителем 6. Приэтом пластина 4, располагаясь под углом к направлению потока, под действием этого потока перемещается вместесо штангой 2 в направлении к упору,Под действием упора 9 пластина 4 по 5ворачивается, упираясь в ограничитель 7 и меняя угол наклона к направлению потока так, что...

Номер патента: 1016679

Опубликовано: 07.05.1983

Авторы: Авлиаханов, Исматходжаев

МПК: G01F 1/50

Метки: веществ, газообразных, жидких, расходомер

...13 трансформатора Тр, 45 включен резистор 43 чувствительность )с параллельным конденсатором 44. Корректор нуля нелинейного усилителясостоит из мостовой схемы, образованной обмоткой 14 трансформатора Тр и резисторами 45-47. Подвижный контакт резистора 47 подключается кзажиму 40. Выходной сигнал измерительной части нелинейного усилителяснимается с подвижного контакта резистора 43 и средней. точки диагоналимоста корректора нуля между резисторами 45 и 46 и подается в первичнуюобмотку 48 входного разделительного)трансформатора.Тр-З с коэффициентомтрансформации 2,5:1.60Нелинейный усилитель 5 состоиттакже из транзистора 49 и вторичной обмотки 50 трансформатора Тр-З, под-.ключенной через германиевый диод 51 в цепь эмиттер-база...

Номер патента: 1016680

Опубликовано: 07.05.1983

Авторы: Ефимчук, Шведовский

МПК: G01F 5/00

Метки: гидравлический, интегратор, прогнозов

...регулируется интенсивность срабатывания уровня подземных вод на границе объект-смежная территория.Движение подземного потока осуществляется по напорному трубопроводу 9, разделенному на расчетные участки, длина, водопроводимость и водоотдача которых моделируются с помощью П-образных имитаторов 10 с двумя золотниками - правосторонним .11 и левосторонним 12, а также механизмов 13 и 14 горизонтального перемещения и вертикального обжатия.Золотники 11 и 12 образованы оводоидальнымицангами 15, соединенными эластичным герметиком 1 б. Герметизация золотников обеспечивается тонкой эластичной .перегородкой 17, Механизмы горизонтального перемещения и вертикального обжатия могут быть любого известного типа например, поворотного или винтового....

Номер патента: 1016681

Опубликовано: 07.05.1983

Авторы: Ламова, Логинов, Сахненко, Соколов

МПК: G01F 11/08

Метки: дозатор, жидкости, мембранный

...фиг. 1 изображена конструктивная схема дозатора; на фиг. 2 - циклограмма работы прибора для упРавления дозатором.,Дозатор состоит из всасывающего: 1 и нагнетающего 2 мембранных управляемых запорных клапановс парными вого сегмента. Между решетчатыми дисками, сложенными основаниями сегментов и образующими правую мерную камеру 7, расположена разделительная мембрана 9, а между решетчатыми дисками, образующими левую мерную камеру 8, расположены две мембраны 10 и 11, внутренняя полость между которыми заполнена буферной ( разделительной )жидкостью 12, нейтральной к дозируемому компоненту.Через патрубок 13 буферная жидкость связана с узлом дистанционного изменения объема мерной камеры, который состоит иэ корпуса 14, внутри которого...

Номер патента: 1016682

Опубликовано: 07.05.1983

Авторы: Бабанский, Вишневая, Евстигнеев, Козырев

МПК: G01F 13/00

Метки: дозирования, известкового, молока, пропорционального

...емкость с реагентом и расходный бачок реа-. гента, установлены два сообщающихся герметичных бачка с гидрозатворами 12;Недостатком этого устройства является невозможность доэирования известкового молока в заданном соотношении с расходом воды иэ-эа наличия застойных зон в гидрозатворах и герметичных бачках, приводящих к уменьшению диаметров их отверстий. подсоединен к всасывающему трубопроводу насоса, при этом прямоточный дозатор и гидрозатвор второго доза- тора, а также дозатор известкового молока и гидрозатвор первого доза- тора соединены между собой воздухопроводами с установленными в них ограничительными расходными диафрагмами.На чертеже приведена принципиальная схема устройства для пропорционального дозирования известкового...

Номер патента: 1016684

Опубликовано: 07.05.1983

Автор: Веретенников

МПК: G01F 23/16

Метки: емкостях, жидкости, замера, открытых, уровня

...от жидкости,40Цель изобретения - повышение точности и сокращение времени замерауровня жидкости в открытых емкостях,Поставленная цель достигается 45 ,тем, что в устройство для замера уровня жидкости в открытых емкостях по авт. св. 9 481779 введены два дополнительйых трубопровода, один из которых соединен с резервуарами, а другой - с прозрачной трубкой и выведен в полость резервуара, не сообщенного с трубопроводом, опущенным до дна емкости./На фиг, 1 изображено устройство в исходном 1,переносном ) положении; на фиг. 2 - то же, в рабочем положении при замере уровня ).Устройство для замера уровня жидкости в открытых емкостях содержитсоединенные трубопроводом 1 резервуар 2 и частично заполненный рабочейжидкостью резервуар 3. Резервуар...
