G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Номер патента: 823872

Опубликовано: 23.04.1981

Авторы: Борисенко, Конаков

МПК: G01F 11/04

Метки: дозатор

...21, поворачивающегося относительно защелки 15 на оси 22. Поворачиваться в другую сторону рычагу 21 мешает фигурный выступ 23, упирающийся в рычаг 15.Дозатор работает следующим образом.В загрузочную воронку 2 поступает дозируемый материал, который заполняет пространство между поршнями , 3 и 4. К поводку 8 прикладывается усилие от приводного устройства (не . показанного) в направлении указанным верхней стрелкой. Шток 7 с поршнем 4 перемещаются в правую сторону, при этом материал в пространстве между поршнями 3 и 4 уплотняется, и часть его вытесняется обратно в загрузочную воронку 2. Ограничивающий поршень 3 удерживается пружиной 16 в исходном положении. По достижении , захватом 10 (фиг.2) защелки он упирается в рычаг 21 (фиг.З) и увлекает...

Номер патента: 823873

Опубликовано: 23.04.1981

Авторы: Егоров, Люкевич, Щербак

МПК: G01F 11/08

Метки: дозирования

...изображено устройство для дозирования. устройство для дозирования состоит из двух рабочих камер 1 и 2, основания которых выполнены из гибких диаФрагм 3. Камеры расположены в цилиндрическом ограничителе 4 и перемещаются в нем с помощью тяг 5. Положение камер относительно друг друга Фиксируется эажимной гайкой б. Выходные штуцеры рабочих камер через четырехходовой кран 7 соединены со смесителем и напорньеи элементами (не показаны) таким образом, что если одна камера соединена со смесителем, то другая должна быть соединена с напорными элементами.823873 Формула изобретения Со рмолаеваКорректор ель .Гра Иван Редакто аренк 85/55 Тираж 702 ВНИИПИ Государственног по делам изобретений 113035, Москва, Ж, Ра. Устройство работает следующим...

Номер патента: 823874

Опубликовано: 23.04.1981

Авторы: Баженов, Максимов, Перекатова, Сидоров

МПК: G01F 11/08

Метки: дозатор, жидкости

...в виде генератора пневмоимпульсов. для использования трубок различных диаметров пережимные клапаны 5, б и 7 снабжены регулировочными винтами 10.Устройство работает следующим образом.При подаче управляющего сигнала на выходной клапан б происходит пережатие им трубки на магистрали 4, а внутренняя полость доэирующей камеры 1 через открытый клапан 5 заполняется жидкостью, прижимая мембрану 2 к внутренней стенке камеры 1.В следующий цикл управляющий сигнал от источника 9 поступает на входной клапан 5 и одновременно на клапан 7, при этом клапаны 5 и 7 пережимают магистрали 4. Одновременно с этим .управляющий сигнал с клапана б днимается, и пережимаемая им трубка открывается, Затем управляющий сигнал от источника 9 подается на дозирующую...

Номер патента: 823875

Опубликовано: 23.04.1981

Авторы: Абиралов, Ласкарис, Семьянов

МПК: G01F 11/18

Метки: дозированиясыпучих, непрерывного

...цель достигаетсятем, что в устройстве диск установлен так, что его ось вращения . эксцентрична относительно формующей канавки, а нижняя внутренняякромка бункера выполнена в виденожа. На фиг.1 изображено предлагаемое устройство, вид сверху; на фиг.2 загрузочный бункер.Устройство содержит вращающийся диск 1. с концентрической формующей канавкой 2, ось вращения которого эксцентрична относительно формующей канавки на величину Е, загрузочный бункер 3, характерный размер которого в радиальном направлении диска равен удвоенному эксцентриситету (2 Е), а нижняя внутренняя кромка 4 выполнена в виде ножа 5, направленного навстречу движению диска, сбрасывающий нож 6 и датчик контроля материала 7, подвижно установленные на направляющей...

Номер патента: 823876

Опубликовано: 23.04.1981

Авторы: Арро, Кипнис, Куло, Лийк, Трейал, Хинт

МПК: G01F 13/00

Метки: извлечения, металлов, отхо-дов, пластиков, фольгированных

...объемная масса с постоянным содержанием металла в видечастиц,с.максимальными размерами1,8 мм точно отмеренными дозамипо 750 г (+5 г) с частотой подачи 25 3 дозы в минуту подавали,на седи"ментацию в снабженный мешалкамибассейн с водой, содержащей 3 г ОП7 иа 1 л воды.За 35 с нахождения материала в 30 бассейне на дно оседало 98,7 алюми823876 Формула изобретения Составитель Б. ХерсонскийТехред М.Рейвес Корректор Л. Иван Редактор В. Лазаренко Заказ 2085/55 Тираж 702 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная,4 иия,содержащего 1,5 полиэфирногосвязующего и стекловолокна,П р и м е р 2. Отходы фольгированного с.двух...

Номер патента: 823877

Опубликовано: 23.04.1981

Автор: Цвей

МПК: G01F 13/00

Метки: автоматический, дозатор, жидкости

...измерительного прибора 3 фнаходится на нулевой отметке шкалы. Заполнение бака 1 дозируемой жидкостью посредством насоса 11 (магнитный пускатель его ПМН включен, 45 вследствие этого включено реле времени РВ с выдержкой времени на отключение). ведет к повышению в нем уровня, При этом ЭДС на выходе датчика уровня Еу увеличивается, и стрелка 5 О измерительного прибора 3 отходит вправо. Дойдя до контакта максимальной ЭДС - З,Б, она замкнет его, в результате этого включится реле РН. По цепи РВ - РН - 2 - ПУ - КВБ включится пускатель ПБ и двигатель б, который отводит движок потенциометра 5 вправо, увеличивая Е - ЭДС на выходе потенциометра.При ЕкьЬУ стрелка измерительного прибора 3 перемещается влево до тех 60 пор, пока разомкнется контакт...

Номер патента: 823878

Опубликовано: 23.04.1981

Автор: Бородин

МПК: G01F 13/00

Метки: дозатор, перистальтический

...групповых доз, дляэтого дозатор дополняют счетчикомимпульсов, вырабатывающим по достижении заданного предела счета командный импульс. Выход счетчика соедиЗ 5 няют с выходом дозатора 15, а выходсо входом 13. В таком сочетании накаждый командный импульс, подаваемый на вход дозатора 11 извне, выдается групповая доза состоящая из - 40 заданного на счетчике числа одиночных доз;как насос с регулируемой производительностью, для этого дозатордополняют устройством регулируемойзадержки импульса, а между выходомдозатора 15 и входом 13 устанавливают внешнюю перемычку. Устройстворегулируемой задержки, присоединенное своим входом к перемычке,:авыходом - ко входу дозатора 11 позволяет доватору, запущенным импульсов извне, далее действовать...

Номер патента: 823879

Опубликовано: 23.04.1981

Авторы: Вощенко, Дербенев, Ермолова

МПК: G01F 13/00

Метки: бункер-дозатор, сыпучих

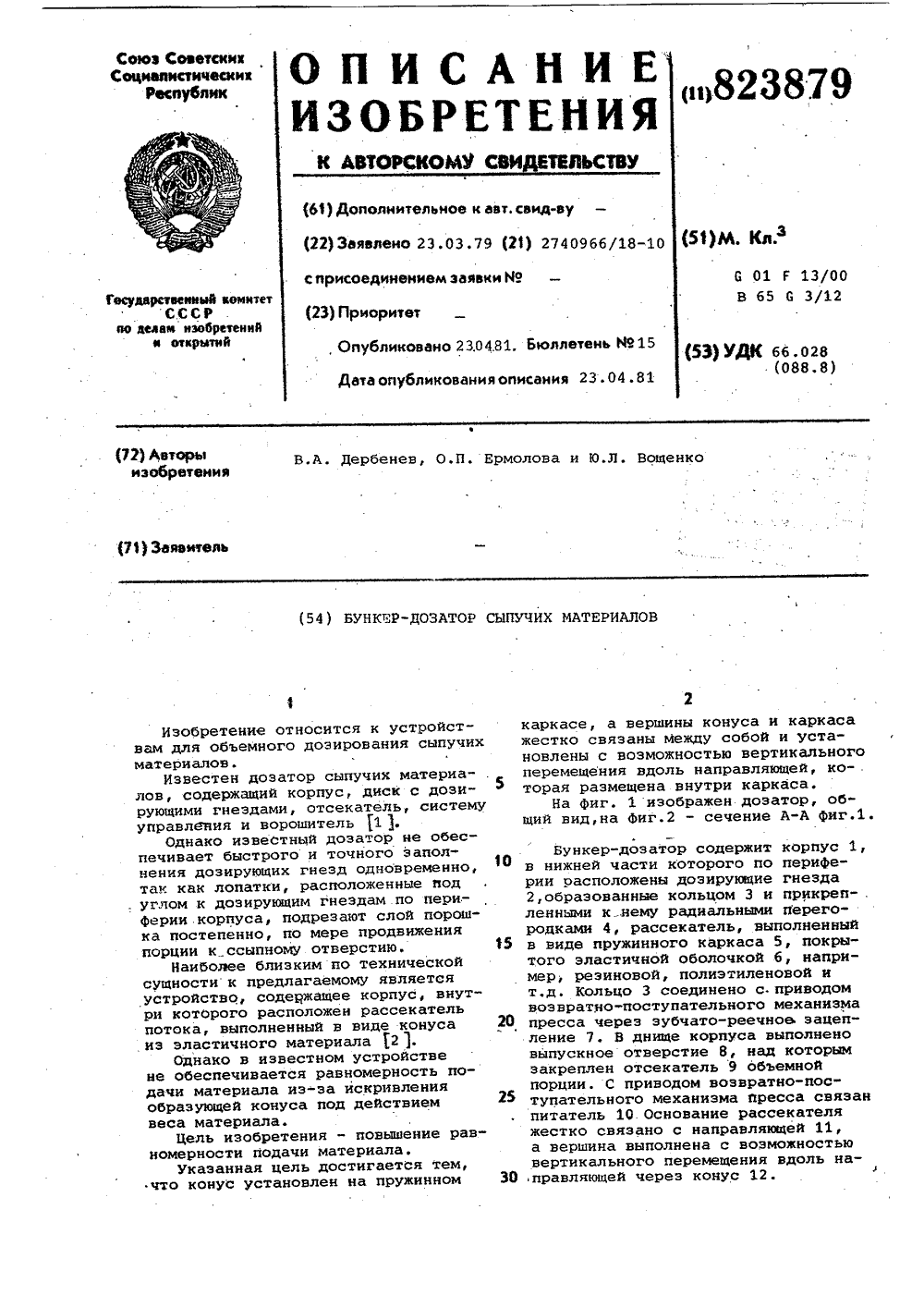

...периферии расположены дозирующие гнезда2,образованные кольцом 3 и прикрепленными кнему радиальными перегородками 4, рассекатель, выполненный 5 в виде пружинного каркаса 5, покрытого эластичной оболочкой б, например, резиновой, полиэтиленовой ит,д. Кольцо 3 соединено с,приводомвозвратно-поступательного механизма 20 пресса через зубчато-реечноь зацепление 7. В днище корпуса выполненовыпускное отверстие 8, над которымзакреплен отсекатель 9 объемнойпорции. С приводом возвратно-поступательного механизма пресса связанпитатель 10. Основание рассекателяжестко связано с направляющей 11,а вершина выполнена с воэможностьювертикального перемещения вдоль на правляющей через конус 12.Устройство работает следующим образомПри дозировании в корпус 1...

Номер патента: 823882

Опубликовано: 23.04.1981

Автор: Немировский

МПК: G01F 23/296, G01W 1/02

Метки: иоттаивания, почвы, промерзания, сигнализатор

...паразитного прохождения их покорпусу, стенки камеры выголненыакустически заглушенными с применением, например, резиногористой изо,ляции. Камера с вмонтированными. в нее,акустическими головками устанавливается в почве на определенной глубине,Устройство работает следующимобразом.15В исходном состоянии, если водав камере б не замерзла, излучаемыеголовкой 2 ультразвуковые продольные колебания проходят через слойжидкости и преобразуются акустической головкой 3 в переменное электрическое напряжение. Выходной сигнал усиливается схемой 4 и регистрируется индикатором 5 в виде, напри.мер, определенного уровня напряжения.Уровень регистрируемого сигнала свидетельствует об исправности электроакустического тракта и о наличиижидкой Фазы среды в камере...

Номер патента: 823883

Опубликовано: 23.04.1981

Авторы: Игнатьев, Калашников, Лобов

МПК: G01F 25/00

Метки: воспроизведения, расходавещества

...включен говеряемый преобразователь 4 расхода, вертикальныйучасток 5 трубопровода 3, воронка б,н которой расположен вертикальныйучасток 5, весоизмерительное устройство 7, на котором расположена емкость 8, резернуар 9 с жидкостью 40 расход которой воспроизводится, насос 10, вентили 11 и 12 привод 13поршня 2, согласующее устройство 14,управляющее вычислительное устройство 15 и путевой преобразователь 45 16, устройство 15 имеет н своем сос"тане запоминающее устройство, счетчик времени и пульт управления.Способ реализуется следующим образом.Устанавливают поршень 2 в крайнеенижнее положение (начальное положе"ние), управляя перемещением поршня2 с пульта устройства 15 через сог"ласующее устройство 14. При достижении поршнем 2 этого...

Номер патента: 826200

Опубликовано: 30.04.1981

Авторы: Дитмар, Клаус, Михаэль, Петер, Хуберт

МПК: G01F 11/00

Метки: дозирующее

...дозы устройство снабжено кривошипно-ша.тунным и кулисным механизмами. Кривошипно-шатунный механизм содержит приводной вал 30, размещенный на вертикальном листе 3 пеопендикулярно к нему. На приводном вале 30 укрепленкривошип 31 в цаповой 32, котораявходит в паз 33 двуплечего рылага34, Другой конец рычага 34 заканчивается вилкой 35. В вилку 35 нходятцапфы 36, закрепленные на кольце 37.Двухфланцевая нтулка 38 закреплена на нижней части 7 трубы 5, такчто нижний фланец втулки 38 расположензаподлицо с нижним торцом трубы 5,Верхний фланец 39 втулки 38 выполненсъемным. На нижнем фланце нтулки 38установлено кольцо 40 с вилкой 41,Между кольцами 37 и 40 размещена пружина 42 сжатия. В вилку 41 кольца 40входит вертикальный стержень 43, который...

Номер патента: 827979

Опубликовано: 07.05.1981

Авторы: Буянов, Монда

МПК: G01F 23/16

Метки: параметровсреды

...средой, например атмосферой, Давление этой среды должно быть больше или меньше контролируемой.Устройство работает следующим образом.После подачи давления на измеритель 7 закрывают уравнительный вентиль 8 и переменным дросселем 9 при отсутствии гидратов в трубопроводе 1 выставляют нуль на измерителе 7. При выпадании гидратов на предыдущих участках или при начале гидратообразования в трубопроводе 1 гидраты начнут скапливаться в застойной зоне за трубкой 4 и постепенно начнут закупоривать отверстия 3. Это вызовет понижение или повышение давления в дифференциальной линии 5, так как проходное сечение дросселя 9 осталось неизменным, а это позволяет осуществить количественную оценку процесса гидратообразования и автоматизировать процесс ввода...

Номер патента: 827980

Опубликовано: 07.05.1981

Авторы: Мишук, Трофимов

МПК: G01F 23/296

Метки: ультразвуковой, уровнемер

...стержней 8 выведены из корпуса.Работает предлагаемый ультразвуковойуровнемер следующим образом,При включении генератора б волновод 5 15совершает продольные колебания, которыепередаются на стержни 8, заставляя их совершать изгибные колебания.При изменении уровня контролируемойсреды стержни 8 поочередно погружаются 20в эту среду, вследствие чего резко уменьшается амплитуда их изгибных колебаний,Это приводит к ступенчатому повышениюакустической нагрузки на волновод 5 и, соответственно, к ступенчатому изменению 25напряжения на выходе пьезопреобразователя 1 (электроды 2, 4), фиксируемого измерительным прибором 7. Изменение выходного сигнала происходит дискретно пропорционально количеству стержней 8, погрузившихся в контролируемую...

Номер патента: 830120

Опубликовано: 15.05.1981

Авторы: Быбин, Зубков

МПК: G01F 1/06

Метки: воды, расхода, реке

...- направление нормали к траектории движения судна; на фиг. 2 - датчики, обеспечивающие измерение и выдачу первичных данных для вычисления расхода воды, а также кинематические связи между этими датчиками.Измерение расхода по данному способу производят, направляя судно с измерительной аппаратурой (датчиками) по произвольной траектории из точки Ав точку А а При этом непрерывно измеряют на ходу судна глубину Н реки, время Т движения судна по траектории А 1 - А равнодействующую скоростей течения реки и движения судна Ч, угол ( между направлением равнодействующей и произвольной осью Х, выходящей из точки Аначала движения судна у одного из берегов, а также проекции вектора скорости судна на ось Х и ей перпендикулярную ось у, т.е. (Чси...

Номер патента: 830121

Опубликовано: 15.05.1981

Авторы: Алмазов, Антонов, Цейтлин

МПК: G01F 1/12

Метки: расходомер, турбинный

...в поршне, и канал б в стенке цилиндра может периодически (при вращении сурбинки) сообщаться с преобразователем 7 давления. Канал 5 таким образом наделяет поршень функциями прерывателя, формирующего информацию о частоте вращения турбинки. Последняя имеет также возможность осевого перемещения под действием гидродинамического давления потока. Выход преобразователя 7 давления соединен со входом инте 1 ратора 8, выполняющего функции измерительного устройства.Для автоматического пополнения утечекжидкости из цилиндра 4 через зазор в подшипнике скольжения подпоршневая полость непосредственно через стенку цилиндра (минуя поршень) сообщена с компенсационным устройством 9. Для исключения перекрытия канала 5 при осевом смещении турбинки, выход его...

Номер патента: 830122

Опубликовано: 15.05.1981

Автор: Певзнер

МПК: G01F 1/52

Метки: жидкости, расходомер

...определенного участка пути 11,Наиболее близким к изобретениюпо технической сущности решением является расходомер, действие которогоосновано на создании перепада давления жидкости в двух точках, отвода 15части жидкости из указанных точек дляпередачи по ней перепада давления иизмерении перепада давления Измерениерасхода жидкости при этом основано наизмерении указанного перепада давления 21,Однако оно не позволяет надежно иточно производить измерение расходажидкости, содержащей диспергированнуютвердую Фазу вследствие сцеплениячастиц последней в той части жидкости,которая служит для передачи по нейперепада давлений для его измерения.Цель изобретения - повышение надежности расходомера. О пад давлений на сужающем уст, измеряется по...

Номер патента: 830123

Опубликовано: 15.05.1981

Авторы: Мальцев, Мейстер, Тоомет

МПК: G01F 1/60

Метки: расходомер, электромагнитный

...также источник 4 вспомогательного сигнала, модулируемый импеданс 5, генератор б сигналамодуляции, блок 7 регулирования и регулятор 8 глубины положительной обратной связи, К входу усилигеля 2 подключен источник4 вспомогательного сигнала последовательно с модулируемым импедансом 5, с которым связан генератор б сигнала модуляции,подключенный также к спорному входу блока 7 регулирования, сигнальный вход которо.го соединен с выходом усилителя 2.Выходблока 7 регулирования соединен с управляющим входом регулятора 8 глубины положительной обратной связи, подключенного к цепи положительной обратной связи усилителя 2. 4Электромагнитный расходомер работает следующим образом.Выходной сигнал преобразователя 1 расхода поступает через усилитель 2 в...

Номер патента: 830124

Опубликовано: 15.05.1981

Авторы: Жидонис, Спевак, Тобинский-Берестнев, Халтушин, Шапиро

МПК: G01F 11/22

Метки: дозатор

...дозирования,. Под бункером 1 установлена вертикальная ось 3 с диском 4, в отверстиях которого с возможностью вращения вокруг свои центральных осей установлены мерные стаканы 5, снабженные зубчатыми венцами 6.Между диском 4 и основанием 7 с разгрузочным окном 8 неподвижно установлено зубчатое колесо 9, находящееся в .зацеплении с венцами 6 мерных стаканов 5. К диску 4 жестко прикреплены скребки 10, тактирующие с внутренними стенками стаканов 5.Диску 4 вращение передается от привода (на чертеже не показан) через шестерню 11.Дозатор работает следующим образом.830124 Составитель Н, Ермолаеврфенова Техред Я.Ач Корректор В. Бутяг едакто исно Но омитета СССР открытий кая наб д4Тираж 702 арственного изобретенийж, Рауш з 3290/51 ВНИИПИ Госуд по...

Номер патента: 830125

Опубликовано: 15.05.1981

Авторы: Левченко, Магель, Назаров, Плакса, Раджибаев, Симкин, Соколов, Солодков

МПК: G01F 11/46

Метки: дозирования, сыпучихматериалов

...8 вращающейся тарели 4, другой - для троса 9, передающего возмущение от турбинного датчика 5 с роликом 10 к весоизмери 830125телю 11. Между тарелью 4 и загрузочным патрубком 2 установлено кольцо 12, выполненное в виде усеченного конуса, присоединенное к тяге 13, совершающей возвратно-поступательное перемещения от исполнительного механизма (не показан).5В нижней кОльцевой ступени кожуха 2 установлена винтовая гаэоироницаемая вставка 14, а в днище кольцевой нижней ступени кожуха 2 встроен патрубок 15 для подвода газа. Централь- О ная часть 16 нижней ступени кожуха заглушена конусной крышкой 17. Тор- . цы винтовой газопроницаемой вставки 13 направлены навстречу друг другу и Формируют разгрузочный канал 18 15 для присоединения к...

Номер патента: 830126

Опубликовано: 15.05.1981

Авторы: Городкин, Коробко, Раготнер, Шульман

МПК: G01F 13/00

Метки: диэлектрических, дозатор, суспензий

...через скользящий контакт 8 к высоковольтному генератору 9Емкость заполнена диэлектрической суспензией 10.Дозатор работает следующим образом.Вначале емкость 1 с Рабором 4 рамок при закрытом выпускном отверстии.заполняется суспензией 10. На все рамки 5 устройства и дно б подается высоковольтный потенциал от генератора 9 определенной величины, Диэлектрические суспензии под действием высоковольтного электрического поля меняют свою вязкость вплоть до кажущегося "затвердевания", т.е.830126 Формула изобретения И Заказ 3290 702 подписи перестают течь через пространство между электродами.Таким образом, при подаче напряжения от генератора на рамки-электроды 5 и дно 6 суспензия в пространстве между ними по всему периметру набора...

Номер патента: 830128

Опубликовано: 15.05.1981

Авторы: Бессонов, Гринфельд, Давидовский, Марушкин, Назаров, Немерский, Полыновский, Сметана, Теплых

МПК: G01F 23/14

Метки: подогревателепаротурбоустановки, сигнализатор, уровня

...в дальнейшем происходит обратный поток пара из подогревателя в турбоустановку, давление в подогревателе начинает падать, благодаря чему вода в подогревателе вскипает, образуется дополнительный пар, который тоже устремляется в подогреватель.В стационарном режиме сопротивление поверхностей подогревателя, расположенных в верхней части, и подводящего трубопровода при постоянной нагрузке обычно составляет 2 - 4 кг/см, а при сбросе нагрузки между подогревателем и отбором турбины резко увеличивается располагаемый перепад, что приводит к резкому увеличению скоростей пара в подогревателе, кроме того, в таком режиме существенно возрастает коэффициент гидравлического сопротивления трубной части подогревателя, расположенной в районе измерения...

Номер патента: 830129

Опубликовано: 15.05.1981

Автор: Титов

МПК: G01F 23/26

Метки: индуктивный, уровнемер

...обмоткисоединены последовательно согласно.20 Йа Фиг. 1 изображена принципиальнаяэлек трическ ая схема уров немера , на фиг. 2 графики ЭДС измерительных обмотокв зависимости от уровня электропроводной жидкости.Датчик уровня состоит из четырехобмоток 1, 2 и 3, 4 .возбуждения,попарно включенных встречно (обмотки2 и 3 включены согласно), четырехизмерительных обмоток 5-8, включен ных согласно, разомкнутого магнито830129 Формула изобретения 12 Риг,НИИПИ Заказ 3701/77 Тираж 702 Подписное илиал ППП "Патент", г.ужгород, ул,Проектная,4 провода 9, выполненного в виде стержня, который помещается в объем 10 с рабочей средой 11, Все обмотки расположены симметрично на концах магнитопровода 9 вне объема, в котором измеряется уровень....

Номер патента: 830130

Опубликовано: 15.05.1981

Авторы: Гумиров, Демин, Лунькин, Плотников, Полетаев, Северинов, Ульянов

МПК: G01F 23/284

Метки: высокочастотный, уровнемер

...генератора, входящего в состав преобразователя 3 или 4, с резонансной частотой возбуждаемого им датчика или корректирулцего контура на выходе последних выделяется видеоимпульс, который через коммутатор 2 подается на вход преобразователя. В последнем он преобразуется в вид, удобный для дальнейшей обработки в вычислительном устройстве б. Выходным сигналом устройства 5 управления коммутатор 2 устанавливается в исходное положение, при котором ко входу преобразователя 4 подключен выход корректирующего контура 1 , а ко входу преобразователя 3 - выход основного датчика 1. Выходные сигналы преобразователей 3 и 4, несущие информацию о резонансных частотах датчика 1 и корректирующего контура 1 , поступают на вход вычислительного устрой-. ства б....

Номер патента: 832340

Опубликовано: 23.05.1981

Авторы: Белокопытов, Григорьев, Коновалов, Морозов

МПК: G01F 1/00

Метки: газообразных, расходажидких, сред

...число импульсов, поступающих ствхометрического преобразователя;Р - опорная частота импульсов дополнительно генератора, численно 1 авная разности значений час;тот с твхометрического преобразователя соответствующих измеряемоМу расходу в случаях отсутствия и наличия зоны нечувствительностИ крыльчатки.,Устройствофдля измерения расхода жидких и газообразных бред, соаерживзе тахометрический преобразователь объемного расхода, связанный своим выходом с первым входом управляемого электронного ключа, второй вход которого подключен к выходу генератора калиброванной частоты с цепями отсчета времени измерения, а выход соединен с входом эпектронного счетчика импульсов, охваченного цепями циклического сброса, а также дополнительный генератор...

Номер патента: 832342

Опубликовано: 23.05.1981

Авторы: Кануков, Караев, Хабаев

МПК: G01F 15/075

Метки: открытых, потоков, расходомер

...отношение ди 5аметра производящего круга циссоиды крадиусу сегмента составляет 0,49 - 0,53.На фиг. 1 представлена схема установки расходомера на желобе с контролируемым потоком; на фиг. 2 а - форма по Оперечных сечений тела обтекания; нафиг. 2 б - форма продольных сечений тела обтекания.Расходомер содержит тело 1 обтекания, боковая поверхность которого в поперечных сечениях образует семействоциссоид, а в продольных - сегменты. По-.средством жесткого рычага 2 тело обтекания связано с измерительным индукционным преобразователем 3, 20На противоположном ппече рычага 2закреплен противовес 4, имеющий возможность перемещения и фиксации. Расходо.мер устанавливается на желобе 5, задающем определенное сечение контропируемому потоку 6.Противовес 4...

Номер патента: 832343

Опубликовано: 23.05.1981

Авторы: Каук, Кривенко, Ладнов, Николаенко, Полтавец

МПК: G01F 17/00

Метки: закрытом, объемавещества, сосуде

...22 электромагнитного клапана связана с.датчиком 11 давления, например манометром и эталонным сосу дом , а верхняя полость 23 - с датчи- ком 9 давления, например ртутным манометром и многоходовым (по числу бункеров) краном 24, от которого к бункерам идут магистрали, 25, 26 и 27. При насыпной массе муки 3 =0,55 т/м,3 вес муки вбункереР:Ч Р:соо11 22 55 датчик 11 давления, например манометр, имеет стрелку 28 и шкапу 29 показаний давления,Попопнитепьно устанавливают шкалу 30 для показаний объема муки в контролируемом сосуде (бункере) и шкалу 31 показаний веса муки в контролируемом сосуде (бункере).Устройство работает следующим образом.Принцип работы основан на законе Бойля- Мариотта Принимаем, например:объем бункера Мб Я 5000 дм, объем...

Номер патента: 832345

Опубликовано: 23.05.1981

Авторы: Захаров, Кириченко, Колосов, Панин, Рукас

МПК: G01F 23/24

Метки: сигнализатор, уровня

...19 и 20.Сигнализатор работает следующим об разом.В начальный период эксплуатации устройства оседание пыли на изоляторах датчика невелико. В этих условиях еще достаточно эффективно действует охранное кольцо 5, а на чувствительность сигнализатора уровня существенное влияние оказывают лишь две утечки: между электродом датчика и охранным кольцом и между охранным кольцом и корпусом технологического сосуда. Стабилизация чувствительности 20 сигнализатора при изменении этих утечек в широком диапазоне осуществляется параметрическим стабилизатором и резистивным делителем, образованным резисторами 11 и 12.В процессе дальнейшей эксплуатации сигнализатора уровня слой электропроводной пыли на изоляторах датчика увеличивается, эффективность действия...

Номер патента: 832346

Опубликовано: 23.05.1981

Авторы: Абрамов, Барычев, Винштейн, Губарев, Дондошанский, Ривкин, Сорокин

МПК: G01F 1/00

Метки: вибрационный, расходомер

...8 напряжения в частоту, оснащенным корректорами нуля и крутизны преобразования,(00 и О). К усилителю 5 через преобразователь 9 тока в напряжение подключен одним своим входом лого- метрический преобразователь 10 напряжения в частоту, второй вход которого соединен с ацаптером. Преобразователь 10 также имеет корректоры нуля и крутизны преобразования.Работа расходомера происходит следующим образом, 40Положительная электромагнитная связь между адаптером 3 и возбудителем 4 осуществляется через резонатор 2. Благодаря этому при достаточно большом коэфициенте усиления 45 усилителя 5 система резонатор - адаптер - усилитель - возбудитель - резонатор начинает генерировать с резонансной частотой последнего.Напряжение адаптера Ос, подается на вход...

Номер патента: 834400

Опубликовано: 30.05.1981

Авторы: Мальцев, Мейстер, Тоомет

МПК: G01F 1/60

Метки: расходомер, электромагнитный

...полной нейтрализациивходного импеданса усилителяИзмеритель 5 тока может быть выполнен в виде электрометрическогоусилителя с резистивной обратной связью, блок 6 регулирования может бытьвыполнен в виде синхронного детектора, а регулятор 7 глубины положитель- .ной обратной связи в виде управляемся 50 го делителя напряжения,55 постоянства интенсивности пилот- сигнала калиброванной амплитуды, подаваемого на вход усилителя с источника вспомогательного сигнала 1 21.Недостатком известного устройства является зависимость поддерживаемо.го значения глубины положительной обратной связи от интенсивности пилот-сигнала и коэффициента передачи измерительного тракта, что определяет невысокую точность поддержания требуемой глубины обратной связи и...

Номер патента: 834401

Опубликовано: 30.05.1981

Авторы: Анциферов, Гилев, Рабинович

МПК: G01F 3/00

Метки: газа, индикатор, малых, расходов

...елеиный момент капля становится слишком тонкой, теряет устойчивость, разрывается и под действием сил поверхностного йатяжения (.не теряя контакта с поверхностью ) втягивается обратно в капилляр, где восстанавливает первоначальную форму и вновь перекрывает капилляр. В дальнейшем процесс повторяется.Таким образом, благодаря возвратно-поступательному движению капли расход иидицируется непрерывно, а кон 5 Формула изобретения Индикатор малых расходов газа, содержащий капиллярную трубку с введенной в нее каплей смачивающей жидкости, о т л и ч а ю щ и й с я тем,что, с целью упрощения конструкциии обеспечения возможностей непрерывной индикации расхода в условияхневесомости, выходной конец капнллярной трубки выполнен в виде раструба с углом при...
