G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Номер патента: 371447

Опубликовано: 01.01.1973

Автор: Козел

МПК: G01F 17/00

Метки: кубатуры, счетчик, шпона

...конечного выключателя КВ и замыкающегося с выдержкой времени контакта Кр. Конечный выключатель КВ замыкается при переключении суппорта на рабочий ход (включение электромагнитной кулачковой муфты для привода подающих винтов суппорта от кулачков).Контакт Крох замыкаетсЯ пРи сРабатывании реле РТ тока, которое включено через трансформатор тока в цепь статора электро 371447двигателя (в одну из его фаз) привода кулачков лущильного станка,Реле РТ тока настраивается на срабатывание (замыкание контакта Кр, в цепи катушки реле РВ) только при лущении. Ток статора электродвигателя при лущении в 10 в : 15 раз больше тока холостого хода станка. Поэтому такая настройка реле тока не представляет трудности.Реле РВ, времени настраивается на выдержку...

Номер патента: 371448

Опубликовано: 01.01.1973

МПК: G01F 17/00

Метки: объемов, штучных

...исходное положение, подготавливая тем самым устройство для следующего цикла,редмет изобретен Устро ных пр щее тр блоки,5 щения ма неза метов,матичес творы,0 линдр,регистрИзвестно ув штучных пречающее транный блоки.Цель изобретения - повышение точности и уцрощение измерения объема независимо от геометрической формы предметов,Достигается это тем, что транспортер смонтирован внутри пневматической камеры, име ющей клиновые затворы, а на камере установлены силовой цилиндр, сосуд с постоянным объемом воздуха, регистрирующий и счетный блоки.На фиг. 1 изображено предложенное устройство, общий вид; на фиг. 2 - то же, вид сбоку; на фиг. 3 - сечение по А - А на фиг. 2,Устройство зтмеет камеру 1 с транспортером 2, подающий 3 и приемный 4...

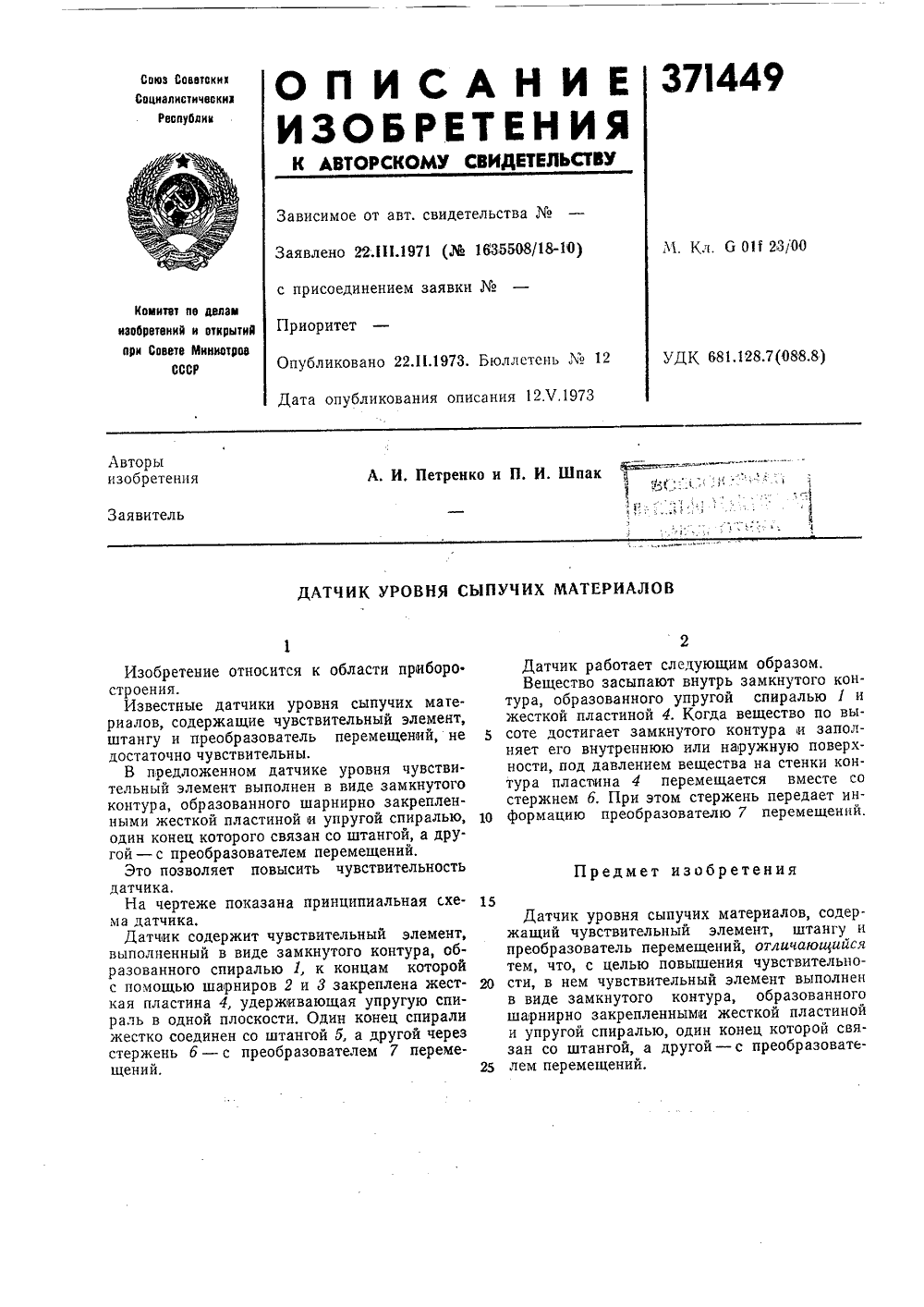

Номер патента: 371449

Опубликовано: 01.01.1973

Авторы: Петренко, Шпак

МПК: G01F 23/00

Метки: датчик, сыпучих, уровня

...образованного шарнирно закрепленными жесткой пластиной и упругой спиралью, один конец которого связан со штангой, а другой - с преобразователем перемещений.Это позволяет повысить чувствительность датчика.На чертеже показана принципиальная схема датчика,Датчик содержит чувствительный элемент, выполненный в виде замкнутого контура, образованного спиралью 1, к концам которой с помощью шарниров 2 и 8 закреплена жесткая пластина 4, удерживающая упругую спираль в одной плоскости, Один конец спирали жестко соединен со штангой 5, а другой через стержень б - с преобразователем 7 перемещений. Датчик работает следующи Вещество засыпают внутрь тура, образованного упругой жесткой пластиной 4. Когда соте достигает замкнутого к няет его внутреннюю...

Номер патента: 371450

Опубликовано: 01.01.1973

Авторы: Макаров, Полуничев

МПК: G01F 23/60

Метки: жидкости, индикатор, уровня

...емещаться межшкой. При этом погружен в тяно выталкиваюего со стороны т от его положе. Изобретение относи ской промышленности применение при инд стей с малыми плотно лениях.Известные индика содержащие поплаво превышает плотность щее устройство, слож достаточно точны и на В верхнии поплавок запрессован ные магниты 12, магнитное поле случае подъема поплавка при уровня воздействует на магнитоу 5 контакты 13. Корпус б изготовлен ла, имеющего малую магнитную мость (немагнитная нержавеюща тан и т. д.). Система индикации может быть О также на основе изменения индук тушки 14, расположенной на к этом случае в верхний поплавок вают кольцо 15 из ферромагнитно ла, или сам поплавок выполняют и 5 нитного материала, При чаличии контролиру верхний...

Номер патента: 371451

Опубликовано: 01.01.1973

Авторы: Вител, Якуба

МПК: G01F 23/14

Метки: д-ля, жидкости, обнаружения, пневматическое, резервуара, утечки

...поустройства.5 Оно содержит блок сравнения 1, пьезометрический датчик 2 уровня и блок запоминания 8 уровня. Датчик уровня и блок запоминания уровня установлены внутри резервуара. Блок запоминания уровня состоит из сосуда 4 и 10 барботажной трубки б, внутренние полостикоторых соединены между собою с помощью патрубка б. Выходное отверстие пьезометрического датчика уровня расположено на уровне с местом соединения патрубка с сосудом. Вы ходы датчика и барботажной трубки соединены со входами блока сравнения 1,Устройство функционирует следующим образом.После включения источника питающего воз духа жидкость из трубки б постепенно вытесняется воздухом и когда уровень жидкости в ней достигает места соединения патрубка с сосудом, начинается...

Номер патента: 371452

Опубликовано: 01.01.1973

Автор: Белкин

МПК: G01F 23/22

Метки: верхнего, влажных, жидких, нижнего, предельных, сыпучих, уровней

...электрчерез норма.магнитного рлителя.В таком уность получеских парамет ских импульсов и сигнальным устройством, подсоединенными через контакты реле к цепи напряжения питания.На чертеже показан5 устройств для контролпучих материалов.Заземленный анод 1, катоды 2, 3 и дополнительный катод 4 образуют гальванический датчик. К входным зажимам усилителя б, ра ботающего в режиме ключа, подключен регистрирующий вольтметр б, а при помощи электромагнитного реле 7 включается счетчик 8 электрических импульсов и сигнальное устройство 9.15 Устройство работает следующим образом,Заземленный анод 1 постоянно контактирует с контролируемым материалом. Катод 4 установлен в днище течки 10 на пути движения потока материала в бункер 11. Когда поток 20...

Номер патента: 371453

Опубликовано: 01.01.1973

Авторы: Аксенов, Вигдорчик, Поскачей

МПК: G01F 23/296

Метки: сигнализатор, ультразвуковой, уровня

...колебаний, поступающих на приемник, уменьшается в 50 - 100 раз, и генерация на частоте , срывается.25 В промежутке, когда напряжение на стабилизаторах 1 и 3 отсутствует, на триод б подается импульсное напряжение через добавочный трансформатор 7 с обмотками ы в, и сигнальной обмоткой тра, диоды 8 и 9 со стаби- ЗО литронов 10 и 11. Необходимый сдвиг по вре 3мени импульсов, формируемых на этих стабилитронах, по сравнению с импульсами, формируемыми на стабилитронах 1 и 3, обеспечивается фазосдвигающими цепочками 12 и 13, К выходу добавочного трансформатора подключен амплитудный детектор 14.Для правильной работы сигнализатора не 1 обходимо обеспечить условие т(0,25 иУпфазовый сдвиг, равный 90, на цепочках 12 и 13.Трансформатор б настроен...

Номер патента: 372448

Опубликовано: 01.01.1973

Авторы: Тихов, Черномордик, Шаль

МПК: G01F 1/56

Метки: газа, жидкости, прибор, расхода, трубопроводах

...среда неподвижна, датчик 1 находится в нейтральном положении, ипоказывающий прибор 2 измерительного блока 3 показывает нуль.5 Когда измеряемаяжение, появляется двызывающее перемещчике 1, и показывающвеличину расхода.10 На случай нарушения рабочих параметровдатчика 1 в блоке 4 сигнализации и автоматического переключения датчиков предусмотрены световая сигнализация - лампы 5 - 7 иавтоматическое переключение неисправности15 датчика на аварийный при помощи реле 8 - 11.При межвитковом замыкании в одной изобмоток датчика срабатывает реле 8 или 9,контакты которого включают световую сигнализацию (лампу 7) и исполнительное реле 10,20 контакты которого переключают неисправныйдатчик 1 на аварийный датчик 12.В случае обрыва в цепи датчика...

Номер патента: 372449

Опубликовано: 01.01.1973

Авторы: Аег, Каратаев

МПК: G01F 1/22

Метки: ротаметр

...а в компенсирующейа измерительной трубшения целостности изИзобретение относится к измерительной технике и может быть использовано для измерения расхода жидкости, подаваемой по трубопроводу,В известных ротаметрах с изменением температуры измеряемой среды изменяются ееплотность и вязкость, а для корректировки веса поплавка его заменяют другим. Тем самымзатрудняется измерение расхода жидкости,так как необходимо нарушать целостность измеряемого участка и трудно изготовить новыйпоплавок другого веса с прежними геометрическими размерами.Кроме того, уменьшается точность измераВ предложенном ротаметре эти недостатки устранены благодаря тому, что измерительная трубка снабжена подвижной электромагнитной обмоткой с указателем, а поплавок -...

Номер патента: 372451

Опубликовано: 01.01.1973

МПК: G01F 1/08

Метки: массовый, расходомер

...инерционного усилия жидкостью па другой заторможенной крыльчатке. Недостатком таких расходомеров является недостаточная точность измерения.Цель изобретения - повышение точности измерения. Это достигается тем, что на роторе сельсина-приемника установлена поворотная лопасть с катушкой индуктивности, в плоскости которой расположена другая неподвижная катушка индуктивности и лопасть с постоянными магнитами, вращаемая синхронным электродвигателем, подключенным параллельно с электродвигателем ведущей крыльчатки к источнику питания.На чертеже представлена схемамого массового расходомера.Расходомер содержит корпус 1, синхронный электродвигатель 2, соединенный с крыльчаткой 3, крыльчатку 4, калиброванную пружину б, сельсин-датчик 6, входящий в...

Номер патента: 372452

Опубликовано: 01.01.1973

Автор: Тоцкий

МПК: G01F 11/28

Метки: дозатор, жидкости

...то же в положении доза набрана.10 Неподвижный герметически закрытый резервуар 1 снабжен двумя трубками 2 и .3 дляпрохода жидкости и воздуха, соединеннымиодним концами с резервуаром соответственнониже и выше уровня расходуемой жидкости.15 Трубка 3 снабжена втулкой 4, с которой герметически сопряжена подъемно-опускная насадка 5 со скосом б в нижней части, С насадкой б жестко соединена сливная труба 7, герметически сопряженная с возможностью воз 20 вратно-поступательного движения с вертикальным патрубком 8, проходящим через днонеподвижного мерного бачка 9, расположенного ниже расходного резервуара 1. Нижний конец трубки 2 и скос б расположены в мерном25 бачке б ниже верхнего конца сливной трубы 7.В верхней части резервуара 1...

Номер патента: 372453

Опубликовано: 01.01.1973

МПК: G01F 13/00

Метки: газов0, дозирования, тгг-lif

...ниже напряжения разложения, например 30% от напряжения разложения. Это позволяет получить микро- и ультрамикроколичества газооб разных веществ.Длительность цикла прохождения остаточного и рабочего тока также лимитируется требуемым количеством вещества, выделяемого на электродах и может составлять от 10 до 20 30 сек и выше при 1(10 мка и от 8 до 20 сек и выше при 1) 20 мка.При циклической подаче напряжения на электроды длительность прохождения рабочего тока через электролит существенно влияет 25 на изменение количественного выделения вещества. Для создания возможности использования количественных соотношений электро-. химической кинетики минимальная длительность прохождения рабочего тока должна 30 быть 8 сек, длительность паузы можно...

Номер патента: 372454

Опубликовано: 01.01.1973

Авторы: Ганиева, Мирзаходжаев, Мухамеджанов

МПК: G01F 17/00

Метки: вычислительным, институт, кибернетики, магруфов, осиая, сайфулин, сгоо, сср, узбекской, центром

...ограничителя 18 в измерительную камеру 20. Так как дальнейший прогиб диафрагмы останавливается ограничителем, в камеру 20 перекачивается каждый разодно и то же количество воздуха. Перекачен 0 ный диафрагмой воздух заполняет емкость 21и обе ветви 22 и 23 11-образного манометра.После этого клапаны 9 и 10 закрываются,изолируя отобранный образец давления воздуха в емкости 21. Открывается клапан 24,5 через который воздух из камеры противодавления 15 выпускается в атмосферу,Диафрагма 17 под действием давления в измерительной камере 20 возвращается в исходное положение. После этого крышку 7 рабо 0 чей емкости 4 открывают, в измерительнуюкамеру 20 закладывают образец коконов, икрышку вновь закрывают. Далее при открытых клапанах 8, 25, 26...

Номер патента: 372455

Опубликовано: 01.01.1973

Авторы: Дюдин, Лепендин

МПК: G01F 23/296

Метки: ультразвуковой, уровнемер

...Кроме того, так как передача сигнала от волновода к волноводу происходит в некотором слое жидкости и вследствие дифракции ультразвуковых волн на концах волноводов, в нижней части датчиков таких уровиемеров существует значительная мертвая зона.Предлагаемый уровнемер от,шчается от известных тем, что в нем чувствительный элемент выполнен в виде 11-образно изогнутой трубки. На одном конце трубки крепится излучатель, а иа другом - приемник ультразвуковых волн. Для измерения уровня используется эффект трансформации упругой волны на границе раздела газ - жидкость, Суть эффекта заключается в том, что фазовая скорость нормальной волны, распространяющейся по трубке в свободном состоянии, отличается от фазовой скорости упругих воли,...

Номер патента: 373482

Опубликовано: 01.01.1973

Автор: Авторы

МПК: F17D 1/20, G01F 25/00

Метки: гидродинамического, коэффициента, сопротивления, экспериментального

...способ экспериментального определения коэффициента гидродинамическогосопротивления трубопровода, заключающийся в измерении перепада давления жидкостина определенном участке трубы и средней скорости течения жидкости.Предлагаемый способ отличается от известного тем, что трубопровод присоединяют к сосуду с дренажной трубой, в котором обеспечивают постоянный перепад давления жидкостии измеряют время истечения жидкости.Такой способ определения гидродинамического сопротивления трубопровода значительно упрощает процесс исследования,Предлагаемый способ иллюстрируется чертежом,К сосуду 1 с дренажной трубой 2 присоединен трубопровод 3, гидродинамическое сопротивление которого необходимо измерить. Сосуд заполняют жидкостью до уровня Ьь...

Номер патента: 373534

Опубликовано: 01.01.1973

Авторы: Бутыркин, Вител, Иванов, Коноплев, Петров, Шонин

МПК: G01F 1/05

Метки: библиотека

...шарика и выходной преобразователь. Показания этих расходомеров зависят от вязкостиконтролируемой жидкости.Для уменьшения влияния вязкости контролируемой среды предлагаемый расходомерснабжен концентричными относительно корпуса тонкостенными цилиндрами, торцы которых расположены в зоне вращения шарикасимметрично плоскости его вращения,Расходомер (см. чертеж) состоит из корпуса 1, в канале которого помещены два 20тонкостенных цилиндра 2 по обе стороны отшарика 3.Внутри и снаружи каждого цилиндра установлены струенаправляющие аппараты 4 иб, причем струенаправляющий аппарат 4, 25расположенный внутри цилиндра 2, состоитиз прямолопастного выпрямителя б и обращенного к плоскости вращения шарика за 7. На торцовой плоскости завихристановлены...

Номер патента: 373535

Опубликовано: 01.01.1973

Авторы: Вител, Воробьев

МПК: G01F 1/66

Метки: расходомер, ультразвуковой

...и выходные импульсы триггера своего канала поступают на вход логических схем И 12.Оба триггера находятся в режиме переключений с частотой входных импульсов (см. диаграммы А" и Б"). Совпадений в схемах 12 не происходит, так как входные импульсы всегда находятся в промежутках между импульсами на выходе триггеров. При наступлении следующего совпадения входных импульсов (импульс и последовательности А и импульс к последовательности Б) переключения триггеров 11 прекращаются. При этом триггер канала А находится в исходном состоянии (О), а триггер канала Б во взведенном состоянии (1). В этом состоянии триггеры находятся 5 10 15 20 25 30 35 40 45 фвплоть до импульса п последовательности Б, который поступает на вход обоих триггеров 11. Однако он...

Номер патента: 373536

Опубликовано: 01.01.1973

Авторы: Коган, Кривоносова, Маркович

МПК: G01F 1/68

Метки: 8«, гг, есоюзнай, и-й, л.н, плн, ши, •gt

...повысить точность измерения в диапазоне чисел Рейнольдса, меньших 40.Чувствительный элемент тепловых расходомеров см. чертеж) состоит из рабочего тела 1, выполненного на основе полупроводникового материала в виде пластины с плоскопараллельными основаниями симметричного крыловидного профиля, и электрических выводов 2, укрепленных, например, на торцовых поверхностях рабочего тела.Рабочее тело может быть выполнено из монокристаллических материалов, изготовленного, например, на основе германиевых дендритных лент, что значительно повышает работы чувствительного элемния воспроизводимости и стДля повышения чувствителспользоваться обмоткой косв, уложенной в канавки на раолненного, например, на оснолического материала с оксирующей)...

Номер патента: 373537

Опубликовано: 01.01.1973

Автор: Исмиев

МПК: G01F 5/00

Метки: газа, парциальный, расходомер

...перепад давления Р, - Р, Этот же перепад давления устанавливается и ца моделирующем дросселе 4, так как давление Р, подведено к нему непосредственно, а давление Р, поддерживается внутри кожуха 17 и в камере 28 благодаря одпомембранному повторителю 5, мембрана которого всегда занимает такое положение, что давление с обеих ее сторон равно между собой, Если обеспечивается равенство температуры потоков через сужающее устройство д и дроссель 4, например, расположением одного в непосредственной близости от другого, то в силу подобия и квадратичцости обоих дросселей расходы через них прямопропорциональны. При этом расход через дроссель 4 составляет пренебрежимо малую долю (10- 10-) расхода через сужающее устройство д. Через дроссель 4 и...

Номер патента: 373538

Опубликовано: 01.01.1973

МПК: G01F 23/24

Метки: всесоюзная

...ячеика распределителя соединена с пер)ой, я тяк)кс с управл 51 емым генератором импульсов. Самый нижний, приемный, электрод 6 соедш 1 сн через ограничивающий резистор 7 с 5 пороговым устройством 8, которое, в свою очередь, соединено со счетчиком 9, являющимся вторичным прибором уровнемера.Уровцемер работает следующим образом: покоманде опроса начинает работать генератор 1 тактовых импульсов, Тактовый импульс, поступая в первую ячейку, переводит ее из установленного ранее состояния 1 и выдает импульс на присоединенный к ней через диод 6 электрод 4.1 Если электрод погружен в цзмеряему)о жид.кость, то импульс через нее доходит до приемного электрода 6 и через ограничивающий резистор 7 поступает на вход порогового устройства 8, Если...

Номер патента: 373539

Опубликовано: 01.01.1973

Авторы: Кринский, Мнхалев

МПК: G01F 23/296

Метки: ультразвуковой, уровнемер

...подзо ключен фазометр 15 с индикатором 1 б. Дляобеспечения измерения с предельно высокой точностью другой фазометр 17 с индикаторным прибором 18 на выходе включен между ключевым каскадом П и генератором 4,Уровнемер работает следующим образом, Тактовый генератор 1 вырабатывает последовательность коротких импульсов, следующихс периодом, обеспечивающим отсутствие в датчике реверберационных помех, и длительностью импульса, меньшей времени двойного пробега импульсом расстояния от излучателя до приемника. Эти импульсы подаются на генератор модулирующего напряжения 2, вырабатывающего импульс колоколообразной формы. Этими импульсами открывается ключевой каскад 3, на выходе которого образуется высокочастотный импульс с колоколообразной...

Номер патента: 373540

Опубликовано: 01.01.1973

Авторы: Варенышев, Калинкин, Лстапов, Машков

МПК: G01F 23/296

Метки: библио, всесоюзная, п.а, ы1тт-1

...элемента, находящегося в газе.Целью изобретения является увеличение отношения сигнал/шум. Это достигается тем, что в описываемом устройстве входы четных и нечетных каналов усилителя-формирователя соединены соответственно с разнополярными электродамн пьезопластин приемников чувствительных элементов.Схема предложенного сигнализатора приведена на чертеже.Устройство содержит ультразвуковой дискретный датчик 1 уровня с чувствительными элементами 2, Каждый элемент выполнен из пьезоэлектрических излучателя 3 и приемника 4 ультразвуковых колебаний.Преимущественно используются пьезокерамические элементы.Устройство содержит также усилитель-формирователь 5 с числом каналов, равным числу чувствительных элементов, на входе которого установлены...

Номер патента: 373541

Опубликовано: 01.01.1973

Авторы: Варенышев, Изобретени, Калинкин, Машков, Мос, Питерцев

МПК: G01F 23/296

Метки: библиотг

...вторичной обмотки б трансформатора 3 в противофазе поступает на управляющий электрод первого триодного тиристора б и включает его. Через тиристор происзо ходит разряд собственной емкости первого, Т Составительактор С. ХейфицКорректо ер Техред ТН. Аук урнлко Подписноеоткрытий Тираж 755 и изобретений и стров СССР ская наб., д. 4/5аказ 2508 Изд. зак, 1284ЦНИИПИ Комитета по делапри Совете МиниМосква, Ж, Рауш чувствительного элемента, и он излучает короткий ультразвуковой импульс.В случае, если между первым и вторым чувствительными элементами находится жидкость, ультразвуковой импульс достигает второго чувствительного элемента. На нем появляется полезный сигнал в виде затухающих колебаний, который через разделительный конденсатор 10...

Номер патента: 373559

Опубликовано: 01.01.1973

Авторы: Нелюбин, Пахомов, Сыркин

МПК: G01F 23/16, G01L 19/00

Метки: зонд, угломерный

...поплавки занимают нейтральное нулевое положение и во вторичных обмотках наводятся равные по амплитуде, но противоположные по фазе напряжения, компенсирующие друг друга.Сигналы небаланса от датчиков поступают на усилители 24 и 25 и затем на двигатели 9 и 10. Со шкивными колесами 11 жестко связаны движки многооборотных спиральныхпотенциометров со средней точкой 2 б и 27. В нормальном состоянии оба движка находятся на средних точках. Каждый потенциометр запитывается от автономного источника питания У и У 2, а разностное напряжение от этих источников через потенциометры поступает на двигатель постоянного тока 28, кинематически связанный через редуктор 29 зонда с сельсином - датчиком 80, сельоином - приемником 81 и индикаторным шкальным...

Номер патента: 373704

Опубликовано: 01.01.1973

МПК: G01F 13/00, G05D 7/01

Метки: расхода, сыпучих

...индикатор выгрузки 2 и регулирующии орган, выполненный из трех параллельных лСков. Верхний диск 3 с центральным сужающимся воронкообразным отверстием соединен с каналом выгрузки. Средний диск 4 с цецтралиым отверстием образует с верхипв диском каня,1,1,51 удлеип 51 посторонних тел, )парир)ю закреплен на стенке корпуса, содержит рукоятку 3 дистанционного управления, рычаг 6, пру)кину 7, фиксатор 8. Рычаг 6 в крайнем положении упирается в ограничитель 9. В ижцсм лиске 10 вьшолиеньт расположенные ПО окружисти отверстия разного калибра и улуолеия 11 для фиксатора 8. В корпусе имеется смотровое окно 12 и дверца 13 со смотровь) Окном 1 т,В процессе работы сыпучий материал проходит по(ледовательно верхний диск 3 с цент373704 Предмет изобретения...

Номер патента: 373969

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: G01F 23/22

Метки: автомобиля, жидкости, индикатор, системы, тормозной, уровня, цилиндре

...из них состоит из переключателя 4, обмотками реле 5 и стоп-фары 1, а другая - из контакта б реле, сопротивления 7, плавкого проводника 2 и переключателя 8. Между. клеммой а и общей точкой соединения проводника 2 с сопротивлением 7 включено сопротивление 9. Кроме того, между точкой соединения обмотки реле 5 и фары 1 установлена связующая цепь, состоящая из последовательно соединенных сигнальной лампы 3 и сопротивления 10, зашунтированного диодом 11. Через сопротивление 10 и проводник 2 течет непрерывный ток при замкнутом ключе 12 зажигания, Этот ток недостаточен для того, чтобы расплавить проводник 2 даже в том случае, когда он не окружен жидкостью. т.слн проводник 2 не расплавлен и фары 1 работают нормально, то потенциалы на концах...

Номер патента: 374500

Опубликовано: 01.01.1973

Автор: Автомобильной

МПК: G01F 11/24

Метки: ffvtgt, ilaichttio, kassfv, s-vgt, всесоюзная

...бункер 2 с патрубком 3. Дозирующий стакан 4, расположенный под патрубком 3, выполнен с регулирующим его объем винтовым приспособлением 5 и отверстием б.10 Поворотный бункер 2 укреплен на валу 7,который установлен в опорном подшипнике 8.Под дозирующим стаканом 4 расположенаприемная воронка 9. Вращение поворотного бункера осуществляется посредством силового 15 цилиндра 10, соединенного рычагом 11 с валом 7.Все составные части устройства для дозирования сыпучего материала смонтированы на станине 12, Подача сыпучего материала 20 осуществляется через загрузочную воронку 13,Сыпучий материал из загрузочной воронки13 по течке 1 поступает в поворотный бункер 2. В нижнем положении дозирующего стакана 4 материал из поворотного бункера 2 по 25...

Номер патента: 374501

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01F 11/28

Метки: дозатор, сифонный

...ЛЙ,По мере заполнения сифонной трубы 17 - 18 уровень воды в трубе 1 - 2 уменьшается. Это происходит по двум причинам; во-первых, как только появляется перепад ЛЙ и жидкость начинает перетекать в трубу 17 - 18, в трубе 16 - 17 создается разряжение. Давление в точке 2 столба жидкости в трубе 1 - 2 больше, чем давление в точке 3 за счет разряжения, создаваемого столбом жидкости в трубе 17 - 18. В результате этого поток жидкости из патрубка 25 направляется в трубу 3 - 4 и далее по змеевику батареи (из области большего давления в область меньшего давления). Вовторых, при движении потока из патрубка 25 в трубу 3 - 4 происходит захват (эжектирование) жидкости из трубы 1 - 2 и перенос ее в трубу 3 - 4. Уровни воды в трубах 1 - 2 и 17 - 18...

Номер патента: 374502

Опубликовано: 01.01.1973

МПК: G01F 23/26

Метки: емкостях, пульп, уровня, ферромагнитных

...состоит из участка, заполненного пульпой, и воздушного зазора специально преду смотренной воздушной полости 7.В предлагаемом устройстве измерительныйи компенсационный трансформаторы находятся в идентичных условиях, и поэтому все возмущения магнитной среды не будут влиять на 15 точность измерения.Устройство работает следующим образом, При повышении уровня пульпы в аппаратево вторичной обмотке разомкнутого измерительного трансформатора 1 за счет увеличе ния магнитной проводимости его магнитопровода будет индуцироваться ббльшая э. д.с., чем во вторичной обмотке разомкнутого компенсационного трансформатора 2, в результате между вторичными обмотками разомкну тых трансформаторов 1 и 2 появится напряжение разбаланса, которое усиливается...

Номер патента: 375487

Опубликовано: 01.01.1973

Авторы: Карасик, Морозов, Питкин

МПК: G01F 25/00, G01F 9/00

Метки: массовый, расходомер

...поступающих в счетчик 4, с помощью кулачка 15, при вращении периодически включающего микровыключ атель 20.Микровыключатель 20 управляет работой канала введения поправки на плотность, замыкая цепь питания электромагнитной муфты 13, включенной через реле 14 времени (подготовительная операция) и посылая этот же сигнал на реле измерительной схемы 9. В этой схеме происходит переключение с измерения емкости датчика 8 плотности на встроенный имитатор расчетного значения плотности топлива, например р=0,8 г/см. Потенциометр измерительной схемы, связанный с редуктором 12, перемещается от положения, соответствующего действительному значению плотности, к положению, соответствующему расчетному, при этом движение через муфту И передается на...
