G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Номер патента: 1041874

Опубликовано: 15.09.1983

Авторы: Колмогоров, Лешонок, Снурников, Соколов, Шульга

МПК: G01F 13/00

Метки: дозатор

...эолотниконых поверхностей; Так как утречки в предлагаемом дозаторе значительно меньше,чем в дозаторе, принятом за прототип,то достаточно. небольших усилий дляобеспечения герметичности предлагаемого доэатора. В результате этогосила трения золотника о корпус в 10предлагаемом дозаторе меньше, чемв базовом, а следовательно, он будетменьше изнашиваться. Надежность доэатора определяется точностью доэи-рования и его герметичностью. Таким 5образом, в предлагаемом дозатореточность дозиронания не занисит отдавления условий эксплуатации и вышечел в прототипе, а герметичностьобеспечивается при меньших усилиях 20прижимного устройства,На фиг. 1 изображен дозатор с золотником вращательного типа, нафиг. 2 - дозатор с золотником посту- .дательного типа...

Номер патента: 1041875

Опубликовано: 15.09.1983

Авторы: Мосесов, Попов

МПК: G01F 17/00

Метки: геометрической, неправильной, объема, тела, формы

...пористого тела путем его взвеши"вания в воздухе и в рабочей жидкос"ти с нанесенной на него изолирующейпленкой, удельный вес которой равенудельному весу рабочей жидкости 1 .Недостатком такого способа является его непригодность для измеренияобъемов тел больших значений.Наиболее близким К предлагаемомупо технической сущности и достигаемому эффекту является способ определения объемного веса мерзлогокрупнообломочного грунта путем обра-.зования в нем лунки, взвешивания.извлеченного из лунки грунта, покры:тия лунки гидроизолирующим материалом и заполнения лунки однороднымматериалом заданного объемноговеса 21Недостатком известного способаявляется его непригодность для измерения объемов тел, недопускающих даже их частичное разрушение.Целью...

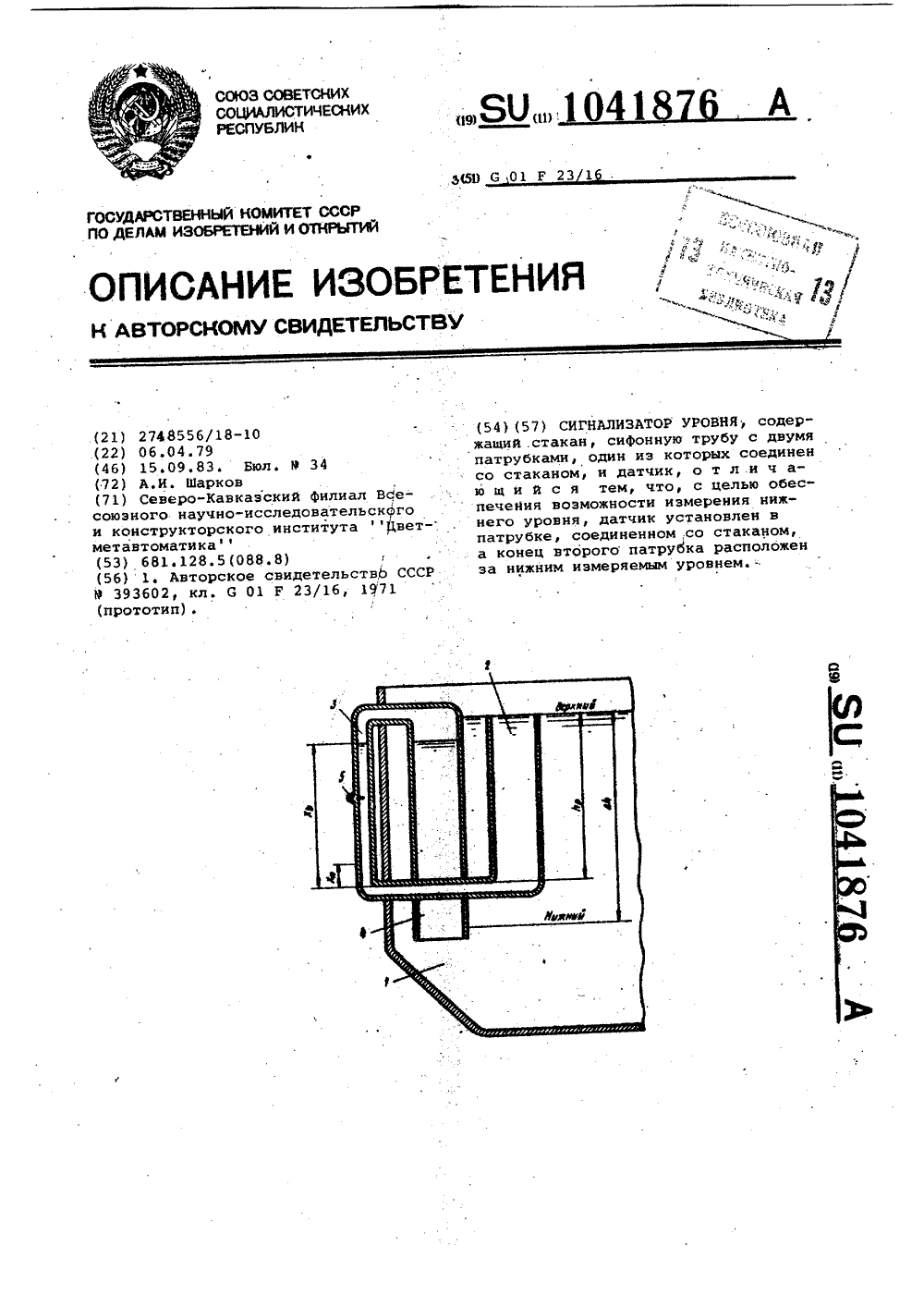

Номер патента: 1041876

Опубликовано: 15.09.1983

Автор: Шарков

МПК: G01F 23/16

Метки: сигнализатор, уровня

...трубу с двумя пат рубками, один из которых соединенсо стаканом, и датчик, датчик установлен в патрубке, соединенном состаканом, а конец второго патрубкарасположен за нижним измеряемымуровнем,На чертеже схематически изображено предлагаемое устройство.В резервуар 1 с контролируемойжидкостью встроен стакан 2 таким об"разом, что его открытый срез расположен на верхнем предельном уровне.Внутренняя полость стакана 2 соединена через верхний предел с резервуаром 1 с помощью сифонной трубы, 30состоящей из входного 3 и выходного4 патрубков, конец патрубка 4 находится на нижнем контролируемом уровне. Датчик 5 сигнализатора уровнярасположен в патрубке 3 в зоне,ограниченной перепадом уровней жидкостив этом патрубке в моменты достиженияжидкостью...

Номер патента: 1043492

Опубликовано: 23.09.1983

Авторы: Костюченко, Пасиченко

МПК: G01F 13/00

Метки: ввода, газовый, жидких, микрошприц, отбора, проб, хроматограф

...элементов.Притирка - операция ручная и весьматрудоемкая. При этом необходимо собцю-Здение точной центровки, т.е. соосностийглы и отверстия между собой и сопрягаемых с иглой деталей - винта и уплотйяющей втулки. Все это очень усложняетизготовление и сборку устройства. Несоблюдение соосности мечет за собойразгерметизацию клапанного узла. Привводе пробы в газовый хроматограф. под действием противодавления происходит утечка дозируемой жидкости черезобразовавшиеся неплотности, что приводит в итоге к погрешностям дозиро. вания.. Белью изобретения является повыше ние воспроизводимости дозирования и .50 технологичности конструкции устройства эа счет исключения утечек отдозированной жидкости через запопный орган.Бель достигается тем, что...

Номер патента: 1044986

Опубликовано: 30.09.1983

Авторы: Авдеев, Киселев, Мышляев, Поляк, Сульман

МПК: G01F 1/00

Метки: адаптивный, измеритель, расхода, сыпучих

...интегратор, блок задержки и третий блок сравнения, причем выход датчика скорости транспортера соединен с входом первого Фильтра низкой частоты, выход датчика массы материала на транспортере соединен с входами второго блока сравнения и третьего Фильтра низкой частоты, выход масштабирующего блока соединен с другим входом первого блока сравнения,: выход которого соединен с другим входом блока деления и дополнительным входом блока задержки выход интегратора соединен с другим входом третьего блока, сравнения, выход которого соединен с дру.- гим входом второго блока сравнения, выход второго Фильтра низкой частоты соединен через пропорционально- интегральный блок с другим входом сумматора, выход которого соединен с входом интегратора.На...

Номер патента: 1044987

Опубликовано: 30.09.1983

Авторы: Аносов, Гасин, Нечипоренко, Пискунов

МПК: G01F 11/18

Метки: дозированной, подачи, порошкового

...газа при образовании гаэопорошковой смеси,Поставленная цель достигается 45тем, что в устройстве для дозированной подачи порошкового материала,содержащем бункер, внутри которогоразмещен раструб, упор, прикрепленный коаксиально раструбу, и входнойи выходной патрубки, последние расположены на раструбе, который снабжен уплотнительйым и направляющимпоясками, причем в направляюцем пояске выполнены наклонные прорези,а упор выполнен в виде двух конусов 55с общим основанием и противоположно направленными вершинами, при этомповерхность конуса, обращенногок раструбу, образует с его внутрен. ней поверхностью сопло, сужающееся в 60направлении выходного патрубка.На чертеже схематично изображено предлагаемое устройство.Устройство содержит...

Номер патента: 1044988

Опубликовано: 30.09.1983

Авторы: Жданов, Королев, Плахов, Слезкин

МПК: G01F 11/34

Метки: дозированного, емкостей, заполнения

...а подвижная распределительная пластинамежду неподвижными распределительными пластинами, снабжено механизмомподъема с захватами емкости и крымки и планкой, один конец которойсоединен с вибратором, а другой - смеханизмом подъема и захватом крышки емкости,Устройство снабжено также рассекателем,потока материала, установ.ленным в неподвижной верхней распре 55делительной пластине.На фиг.1 изображено предлагаемоеустройство, общий вид,фна фиг.2разрез А-А на фиг,1.Устройство для дозированного заполнения емкостей содержит бункер 1с крыакой 2, установленные под бунке.ром 1 неподвижные распределительныепластины 3 и 4, между которыми размещена подвижная распределительная пластина 5 с мерниками б, вибратор 7,соединенный штангами 8 с бункером 1,а...

Номер патента: 1044989

Опубликовано: 30.09.1983

Авторы: Карпов, Пинчук, Хованский

МПК: G01F 13/00

Метки: дозатор, жидкостей

...к входу схемы ИЛИ, второй вход которойподключен к входу установки на,нуль 45кодирующего элемента, выход - кК-входу НБ-триггера, Б-вход которогосоединен через инвертор с выходомпервой схемы И, при этом первый источник напряжения подключен черезпоследовательно соединенные кодирую-,щий элемент и коммутатор к вертикальным отклоняющим пластинамэлектроннолучевой трубки, второй источник напряжения подключен к горизонтальным отклоняющим пластинамэлектроннолучевой трубки, а управляющий вход коммутатора соединен сЦ -выходом КБ-триггера, с входомсхемы .Управлейия и запрещающим входом электронного ключа. , . 60Дозатор жидкостей содержит мерныйсосуд 1, расположенный между электроннолучевой трубкой 2 и фотоприемником 3, электромагнитный клапан...

Номер патента: 1044990

Опубликовано: 30.09.1983

Автор: Гранковский

МПК: G01F 13/00

Метки: дозирующее

...звенья с регулировочными элементами, установленными с.воэможнос- З 5тью перекрытия входных каналов, внутренняя полость корпуса разделенамембраной на две части с каналомподвода среды в каждой, причем два передаточных звена с регулируемымиэлементами шарнирно закреплены поцентру противоположных сторон мембраны и выполнены каждое в виде парЫшарнирно соединенных рычагов, с крайни-,ми концамижестко скрепленными сзаслонкой, установленной на шарнирахв канале .для подвода среды, при этоммембрана закреплена по периметру вкожухе, в.котором выполнены два отверстия для рычагов.На чертеже изображено предлагаемое устройство,Дозирующее устройство состоит изкамер 1 и 2 цилиндрической формы,мембранной коробки 3, мембраны 4,входных патрубков 5 и 6 с...

Номер патента: 1044991

Опубликовано: 30.09.1983

Авторы: Ливитан, Поляков

МПК: G01F 13/00

Метки: дозатор, сред, сыпучих

...2 .К недостаткам известного дозатора относятся низкие точность и на Ь,дежность дозирования ввиду залипания среды на рабочей поверхности шнека и корпуса доэатора.Цель изобретения - повышение точ 5ности и надежности дозирования.Указанная цель достигается тем,что в дозаторе сыпучих сред, содержащем загрузочный бункер, дозирующийшнек, размещенный в цилиндрическом 30канале корпуса доэатора и соединенный с приводом, лопасти шнека выполнены наборными из радиально размещенных упругих элементов, длина которых равна 1,2-1,4 радиуса цилиндри ческого канала, на поверхности которого выполнены продольные пазыЙа фиг.1 представлен дозатор сыпучих сред, продольный разрез, нафиг.2 - разрез А-А на фиг,1,40Дозатор сыпучих сред содержит загрузочный бункер...

Номер патента: 1044992

Опубликовано: 30.09.1983

Авторы: Букатин, Надарейшвили, Рыбаков, Свиридов, Шваб, Штивельбанд

МПК: G01F 13/00

Метки: дозирования, сыпучих

...например гексаферрита бария в виде шариков 65 Катушка 2 подключена к источникуэлектрического переменного тока.Блок 5 контроля интенсивности движения намагниченных ферромагнитных телсвоим входом связан с катушкой 2,а его выход соединен.с блоком б управления скоростью вращения привода 7. Блок 5 контроля выполнен в ниде измерителя электрической мощностипотребляемой катушкой 2. Блок б управления скоростью вращения привода 7 выполнен н виде преобразователя частоты, управляемого сигналомблока 5, Привод 7 связан через коническую зубчатую передачу 8 со стабилизатором статического давленияматериала, выполненным в виде двухгоризонтально расположенных концентрических дисков 9 и 10. Верхнийдиск 9 установлен с возможностьювращения...

Номер патента: 1044993

Опубликовано: 30.09.1983

Авторы: Бейлинсон, Букреев, Литвинюк

МПК: G01F 17/00

Метки: водоема, испарения, поверхности

...блок-схемапредлагаемого устройства; на фиг.2 -датчик реперного уровня. Устройство для измерения испарения с поверхности водоема содержит испарительный бак 1 фиг.1), установ-, ленный на плоту не показан). Внутри бака закреплена. реперная трубка 2 с датчиком 3 реперного уровня 4 воды в баке 1. Датчик 3 представляет собой металлический стакан 5 (фиг.2), в верхней части которого жестко закреплена контактная игла 6 с изолятором 7, а также выполнены отверстия 8 для сообщения внутренней полости стакана 5 с атмосферой. Стакан 5 подвижно закреплен на основании 9 с демпфирующими отверстиями 10 ддя пропуска воды из бака. Основание 9 Фиксируется в реперной трубке 2, Фактический уровень воды в баке, соответствующий моменту начала измерения...

Номер патента: 1044994

Опубликовано: 30.09.1983

Авторы: Косенков, Стецюк

МПК: G01F 23/24

Метки: дискретный, сред, уровнемер, электропроводных

...и упрощение схемы уроэнемере.Указанная цель достигается тем,что в дискретном уровнемере дляэлектропроводных сред отрицательныйполюс опорного источника соединенс отводом от эквипотенциальной точки силового источника.Соединенные перемычкой параллель 0 .но опорный источник и часть силового источника представляют собой одинисточник.На фиг.1 и 2 схематично изображено предлагаемое устройство,Уровнемер содержит измерительныеэлектроды 1, установленные по всему диапазону измерения и изолированные от корпуса 2 посредством изоляторов 3, общий защитный электрод 4,индикатор 5 изменения направления тока, источник 6 опорного напряженияи источник 7 силового напряжения,вкдочающий части 7 д и 70 . Измерительные электроды 1 подключены к индикатору 5,...

Номер патента: 1044995

Опубликовано: 30.09.1983

Авторы: Быков, Казаченко, Махнюк, Махота, Розов, Сороко, Ушаков

МПК: G01F 23/296

Метки: границы, двух, жидкостей, несмешивающихся, раздела, ультразвуковое

...к выходу ге- ЗО нератора зондирующих импульсов, а также регистрирующий прибор, подключенный через преобразователь к выходу триггера 2 .Недостаток известного устройст ва заключается в низкой точности измерения, обусловленной погрешностью изменения скорости распрост- ранения ультразвука.в исследуемых жидкостях. 40 тический блох и цифроаналоговый преобразователь,На Фиг.1 представлена блок-схема предлагаемого устройстваф на фиг.2 вр енные диаграммы работы устройства.Устройство состоит иэ акустического датчика 1, содержащего генератор 2 зондирующих импульсов, излучатель 3, четыре приемника 4-7 с усилителями 8-11 подключенных к одной линии 12 связи, а также селектор 13 импульсов, арифметическийблок 14, цифроаналоговый преобразователь 15 и...

Номер патента: 1044996

Опубликовано: 30.09.1983

Автор: Лобов

МПК: G01F 25/00

Метки: градуировки, поверки, преобразователей, расхода

...кинематической погрешности привода и шага винта винтовой передачи.Цель изобретения - расширение диа-пазона задаваемых расходов в сторону малых расходов.Поставленная цель достигается тем,чта в устройстве, содержащем разделенный перегородкой на две соединенные испытательным участком трубопровода полости калиброванный участок трубопровода, уплотненный в перегородке вытеснитель, связанный с при водам, управляемым через флак управления от генератора частоты, и средство сравнения сигналов генераторачастоты и поверяемого преобразователя, вытеснитель выполнен в виде гиль.эы, снабженной Уплотнительным поршнем, размещенным внутри гильзы в од".ном сечении с уплотнением вытеснителя и жестко соединенным с калиброванным участком...

Номер патента: 1046617

Опубликовано: 07.10.1983

Авторы: Блиничев, Недзельский, Трахтенберг

МПК: G01F 11/10

Метки: дозатор, сыпучих

...материала,На фиг. 1 показано устройство,продольный разрез; на фиг. 2 - разрез А-А иа фиг, 1,Дозатор сыпучих материалов содержит бункер 1, установленный в бункере 1 побудитель расхода в виде импеллера 2 с приводом 3, средства регулирования расхода в виде наружного ивнутреннего телескопических стаканов 4 и 5 соответственно, установленных вгорловине бункера 1 над импеллером 2, датчик расхода в виде крыльчатки б и конусный рассекатель 7, за-,крепленный на диске импеллера 2. Ниж няя внутренняя часть стакана 5 выполнена в виде расходящегося конуса 8 с углом конусности, меньшим угла конус- ности рассекателя 7, выполненного с резьбой 9 с числом заходов, равным количеству лопаток импеллера 2, и углом конусности, меньшим угла естест венного...

Номер патента: 1046618

Опубликовано: 07.10.1983

Автор: Шамаров

МПК: G01F 13/00

Метки: жидкостей, микродозатор

...форму и нагнетающий элемент 2. Привод выполнен в виде электромагнита 3 с коромыслом 4. Коромысло 4 установлено с воэможностью поворота вокруг оси 5, которая закреплена на сердечнике электромагнита 3, угол. поворота коромысла и зазор между сердечником электромагнита 3 регулируется с по 60 Укаэанная цель достигается тем, что в микродозаторе жидкостей, содержащем эластичный шланг, электропри- З 0 вод, ролик-вытеснитель, клапанный пережим с приводом, устройство управления, электропривод выполнен в виде соленоида а клапанный пережим - в виде двух регулируемых упоров и в ,е мощью устройства б. Пережимной клапан установлен с возможностью пережима входа и выхода эластичной трубки 1 и выполнен в виде упоров 7, регулируемых винтами 8,...

Номер патента: 1048319

Опубликовано: 15.10.1983

Авторы: Горшков, Факторович

МПК: G01F 11/00

Метки: дозирования, объемного, пастообразных

...с дополнительным пневмокркводом стержни,"установленные с возможностью поступательного и вращателыюго движения в трубах, которые. закреплены на корпусе, установлены внутри дозирующегопоршня параллельно силовому цилиндру и снабжены выполненными на различной высоте винтовыми пазами, в котсрых размещены с воэможностью перемещения упорные пальцы, закрепленные в стержняхНа фю. 1 схематично изображено устройство для объемного доэированкя пастообразных материалов; на фиг. 2- консгрукция ограничителя хода дозиру 5 . 10 15 20 25 30 35 40 45 50 55 кяцего поршня; на фкг. 3 - ограничитель хрда доэирующего поршня, вид сверху.Устройство для объемного доэирования пастообразных материалов содержит корпус 1, емкость 2 с впускным и выпумным патрубками с...

Номер патента: 1048320

Опубликовано: 15.10.1983

Авторы: Карпов, Пинчук, Хованский

МПК: G01F 13/00

Метки: дозатор, жидкости

...к выходу схемы сравнения чисел минимального уровня и через запрещающий вход четвертого электронного ключа к блоку цифровой индикации, при этом линейный вход четвертого ключа соединен с вторым входомсхемы сравнения чисел минимального уровня и с выходом пульта управления, второй выход которого соединен с входом реверсивного счетчика, вторым входом схемы ИЛИ и третий выход - с первым входом схемы сравнения чисел максимально.- го уровня, второй вход которой подключен к выходу реверсивного счетчика и к линейному входу третьего электронного ключа, а выход схемы сравнения чисел максимального уровня соединен с вторым входом й 5-триггера.На фиг. 1 изображена схема устройства; на Фиг. 2, 3 - ход луча от источника света.Устройство содержит...

Номер патента: 1048321

Опубликовано: 15.10.1983

Авторы: Балановский, Белов, Васильев, Маркин

МПК: G01F 13/00

Метки: микродозатор, порошкообразных

...При конусности меньшей 10 конический край диска теряет жесткость и начинает вибрировать в Поставленная цель достигается тем что В микродоэаторе порошко 45 образных материалов, содержащем бункер, транспортер с приводом и газовое сопло, транспортер выполнен в виде вращающегося диска пе " риферийная часть которого выполнена конической, при этом диск погружен в порошкообразный материал на глубину 0,1-0,7 радиуса диска, агазовое сопло установлено в верхней части бункера напротив наивысшей точки диска. Кроме того, угол конусности периферийной части диска составляет 10 - 20, что привод,одиска выполнен в виде газовой турбинки, установленной на пути потока газа, подаваемого в сопло, 60 и тем, что диск снабжен рыхлителями, выполненными в виде...

Номер патента: 1048322

Опубликовано: 15.10.1983

Авторы: Кононов, Куликов, Малов, Тумашов

МПК: G01F 23/296

Метки: жидких, сред, уровня

...роль которого выполняет боковаястенка резервуара 13, и в направлении границы раздела сред (.импульсысоответственно А и Б).Спустя время, необходимое дляпрохождения расстояния 2 0 о, на излучатель 1 начинают поступать переотраженные зондирующие импульсы 1518, Переотражение импульсов производится боковой стенкой резервуара13, границей раздела сред "воздухжидкость" и рабочей плоскостью самого излучателя,Первым к излучателю 1 возвращается импульс Ао (импульс 15 ), которыйвозбуждая излучатель, отражается егорабочей плоскостью в сторону границы раздела сред "воздух-.жидкость",Вторым поступает импульс Б (импульс 16) и отражается излучателем внаправлении боковой стенки. Импульсы А и Б,о (импульс 17) возвращаются к излучателю...

Номер патента: 1048323

Опубликовано: 15.10.1983

Авторы: Богомолов, Курносов, Федоров, Чесаков, Шафрановский, Шелапутин

МПК: G01F 25/00

Метки: градуировки, уровнемеров

...преобразователь 8 градуируемого уровнемера излучает зондирующие сигналы 9 (см,фиг. 2 ), которые воспринимаются.электроакустическим преобразователем2, преобразовываются в электрическиеэпюра 10 ) и поступают на.вход усилителя 3. Импульсы 10 на входе усилителя запаздывают относительно зонди-,рующих на время 1 = н/с, пропорциональное расстояние П, на которое отстоят друг от друга электроакустические преобразователи 2 и 8. Практически Н = 0,1-0,5 м. С выхода усилителяимпульсы поступают на вход устройства4 переменной электрической задержки,Устройство 4 переменной задержки(одновибратор ) вырабатывает прямоугольный импульс 11 с требуемой дли-.тельностью и импульс 12, получаемыйот заданного фронта одновибратора.Длительность импульса 11...

Номер патента: 1048324

Опубликовано: 15.10.1983

Авторы: Аюпов, Валеев, Калашников, Калашникова, Лобов

МПК: G01F 25/00

Метки: жидкости, поверки, счетчиков

...1,Недостатком данного устройстваявляется наличие. погрешности воспроизведения расхода, обусловленной изменением воспроизводимого расходапри переключении потоков, Эта погрешность возникает из-за того, чтов течении времени переключения навыход устройства подаются одновременно два потока.Цель изобретения - повышение точности расхода жидкости.Цель достигается тем что н устройство для поверки счетчиков жидкости введены два дифференциальных манометра, один из которых подключен па- З 5раллельнб одному запорному клапану,второй - соответственно второму запорному клапану переключателя потокажидкости, а выходы дифференциальных,манометров соединены с устройством . 4 Оупранления движением поршней вытеснитедьных устройств.На чертеже изображено...

Номер патента: 1048325

Опубликовано: 15.10.1983

Авторы: Демакин, Мифтахов

МПК: G01F 25/00

Метки: пара, расходомерной, трубопоршневая, трубопоршневой, установки

...трубопровода соответственно большего и меньшегодиаметров.Такое выполнение ТП пары позволяет, по сравнениюс прототипом, повысить точность измерения за счет того,что уменьшйтся погрешность, вносимаязоной нечувствительности детекторов,так как начало и конец калиброванногсобъема задается поршневым разделителем калиброванной трубы меньшегодиаметра, а зона нечувствительностипрямо пропорциональная сечению трубы;Кроме того, изобретение позволит,по сравнению с прототипом, расширитьдиапазон задаваемых количеств, таккак диапазон определяется величинойкалиброванного объема, а он,в своюочередь, в основном определяетсяразмерами участка трубопровода большего диаметра.Конструктивно ТП пара может бытьвыполнена единым блоком, состояшимиз...

Номер патента: 1048326

Опубликовано: 15.10.1983

Авторы: Бродин, Колесник, Мелец, Середюк

МПК: G01F 25/00

Метки: газа, градуировки, поверки, расходомеров, ротационных, счетчиков

...и расходомеров газасостоит из колокола 1, погруженногов кольцевой резервуар 2 с жидкостью,питателя газа 3, трубопровод 4 и5 с вентилями 6 и 7, рамы 8 с установленными над ней редуктором 9 иэлектроприводом 10 вращения колокола и отсчетных приборов 11 для осуществления съема "на ходу" показанийиспытуемого прибора 12, Устройствосодержит средство сообщения затворнойжидкости окружной скорости относительно вертикальной оси колокола, выпол -ненный, например, в виде равномернорасположенных по высоте кольцевогорезервуара 2 напорных 13, 13 и приемных 15, 16 сопел, расположенных навнутренней и внешней стенках резервуара. Сопла 13-16 соединены с насосом 17 при помощи приемных 18 и напорных 19 трубопроводов.Во время поверки или градуировки...

Номер патента: 1049740

Опубликовано: 23.10.1983

Авторы: Передня, Сивакова, Степук, Хруцкий

МПК: G01F 11/00

Метки: дозатор

...тарелки.На чертеже изображен предлагаемый дозаторДозатор содержит кожух 1, закрепленный к фланцу 2 бункера ЗВнутри кожуха 1 с помощью косынок 4 жестко закреплена тарелка 5. Снизу тарелки 5 установлен редуктор 6, на ведомый вал 7 которого, сверху тарелки 5, насажен рабочий орган 8 с возможностью принудительного смещения в плоскости последней (относительно вала 7) и выполненный в виде цилиндрического стакана. С целью смещения рабочего органа 8 в горизонтальной к плоскости относительно вала 7 привода внутри рабочего органа 8 помещают резьбовойвал 9, который одним концом связан шарнирно с049740 2 25В случае, когда ось вращения совпадает сосью рабочего органа 8, т, е. эксцентриситетравен нулю, срабатывания материала с тарел.ки 5 не...

Номер патента: 1049741

Опубликовано: 23.10.1983

Авторы: Вакатов, Кручинин

МПК: G01F 11/16

Метки: дозатор, жидкости

...по технической сущности является дозатор 15жидкости, содержащий корпус, внутри которогос зазором установлен вытеснитель, связанныйс приводом. Перемещение вытеснителя в корпусе осуществляется винтовой передачей, свя.ззвной с электродвигателем через редуктор 12), 20Недостатком этого доззтора является то,что незначительному перемещению погружаемого в жидкость вытеснителя соответствуют зна.чительные объемы вытесняемых доз.Целью изобретения является повышение точ ности доэировзния,Укаэанная цель достигается тем, что в дозаторе, содержащем корпус с впускным и выпускным отверстиям, внутри которого с зазоромустановлен вытеснитель, связанный с приводом, 30вытеснитель выполнен в виде двух горизонталь.но установленных в корпусе...

Номер патента: 1049742

Опубликовано: 23.10.1983

Авторы: Афанасьев, Меркулов

МПК: G01F 13/00

Метки: веществ, дозирования, жидких

...1 и2 разделено радиальными перегородками 4 на,отсеки 5 и 6. В днище 7 щпандра установлен кран 8 для слива жидкости из отсеков 5 и 6 и выполненывертикальные каналы 9, соединенные с каждым из отсеков 5 и 6 посредством радиальных каналов 10. Кран 8 снабжен подпружиненным дис ком 11, перекрывающим вертикальныеканалы 9 при сливе жидкости из соответствующего отсека 5 или 6. В верхней части устройство имеет крышку 12, на которой в корпусе упор. ного подшипника 13 закреплен вертикальньй вал 14 с возможностью его поворота. В ниж. 30 35 40 45 50 55 ней части вал 14 соединен с краном 8 посредством штифта 15. Для обеспечения неремеще.ния крана 8 в осевом направлении в нем вы.полнен паз 16, В нижней части вала 14 выпол. кено центральное...

Номер патента: 1049743

Опубликовано: 23.10.1983

Авторы: Гальперн, Грувер, Красновский, Кремлин

МПК: G01F 13/00

Метки: дозирования, объемного, сыпучих

...имеющей тяги, входящие внутрь нижней части бункера, на которых закреплен отсекатель, причем вертикальная ось последнего совпадает с осями раэ. грузочного отверстия плиты и одной из дози. ровочных камер в момент разгрузки 121,Недостатком устройства является низкая производительность дозирования.Целью изобретения является повышение производительности доэнрования.Укаэанная цель достигается тем, что в ус тройстве для объемного дозирования сыпучих материалов, содержащем, бункер, расположенный над дозировочной камерой. и плитой с разгрузочным отверстием, каретку с приводом,40 бункер выполнен в виде кожуха,расположен. ного концентрично с плитой, конуса н кольцевой площадки с отверстиями, расположенными между основанием конуса . и кожухом,...

Номер патента: 1049744

Опубликовано: 23.10.1983

Авторы: Алешкин, Воронцов

МПК: G01F 13/00

Метки: дозатор, сред, сыпучих

...пото.ком, что обуславливает низкую точность дозирования.Целью изобретения является повышениеточности дозирования.35Указанная цель достигается тем, что в дозаторе сыпучих сред, содержащем бункер, мерный стакан, отражающий цилиндр, установленный концентрично мерному стакану, верхнийдозирующий орган, выполненный из вращающегося скребка и неподвижной тарелки, и нижний дозируюший орган,последний выполнениз неподвижного скребка и тарелки, установ.ленной с возможностью вращения в направлении, противоположном направлению вращения 45скребка Верхнего доэирующего органа с одина.ковой угловой скоростью,На фиг. 1 изображен дозатор сыпучих сред,общий вид; на фиг, 2 - разрез А - А на фиг, 1. 2Дозатор содержит бункер 1, регулирующуюголовку 2,...
