G01F — Измерение объема, объемного расхода, массового расхода или уровня жидкости; измерение объема дозами

Номер патента: 1721444

Опубликовано: 23.03.1992

Авторы: Акимов, Бровцын, Гаджиев, Филатов

МПК: G01F 23/28

Метки: жидкостей, ультразвуковое, уровня

...а толщинаотражателей кратна нечетному числу четверти длины волны, при этом отражателиснаружи снабжены демпфирующими накладками, а звукопровод заполнен прозрачной жидкостью.На чертеже приведена схема устройства, общий вид.Ультразвуковое устройство для измерения уровня жидкостей состоит из звукопровода 1, выполненного в виде трубы1:образной формы, снабженной на сгибахотражателями 8, содержащей в верхнейсвоей части ультразвуковой измерительныйэлемент 5, соединенный с блоком б измерения и регистрации, вокруг трубы установленпоплавок 2, выполненный в виде кольца сшаровыми фиксаторами 4 и шлифованнойнижней поверхностью 3, нижний торец звукопровода закрыт пластиной 7 со шлифованными поверхностями, а отражатели 8снабжены демпфирующими...

Номер патента: 1721445

Опубликовано: 23.03.1992

Авторы: Совлуков, Терешин

МПК: G01F 23/28

Метки: вещества, уровня

...перемычками (открытый диод) или создают обрыв (закрытый диод). Нагрузочное сопротивление 9 содержит два диода, это необходимо для обеспечения независимого управления обоими нагрузочными сопротивлениями, Отрезок длинной линии 3 соединен с вторичной аппаратурой 11 с помощью элементов возбуждения и съема колебаний 12 и 14.Устройство работает следующим образом.Через элемент возбуждения колебаний 12 высокочастотная энергия от генератора, входящего в состав вторичной аппаратуры 11, поступает в отрезок длинной линии 3. Через элемент съема колебаний 14 осуществляется отвод напряжения от отрезка длинной линии 3 во вторичную аппаратуру 11, где происходит измерение резонансных частот отрезка длинной линии 3. Коммутатор 10 по...

Номер патента: 1722735

Опубликовано: 30.03.1992

Авторы: Белоусов, Ковель, Поздеев, Рехтер, Розенберг, Ханкин

МПК: B23K 9/18, G01F 11/00

Метки: питатель, порошковый

...диска 5 порошок располагается на диске 5 в виде усеченного конуса с верхним диаметром, равным внутреннему диаметру втулки 3 и образующими, расположенными к поверхности дозирую- щего диска 5 под углом, равным углу естественного дозирующего диска 5 под углом, равным углу естественного ссыпания порошка, Через патрубок 7 подается транспортирующий газ.При включении привода б дозирующий диск 5 приходит во вращение. Порошок под действием силы тяжести ссыпается на поверхность диска 5 из бункера 1 по окружности с радиусом от оси диска 5 до оси втулки основанием, равным внутреннему диаметру втулки 3,По мере вращения диска 5 порошок непрерывно вносится в зону действия выходного сопла 8 патрубка 7 подачи транспортирующего газа, где...

Номер патента: 1722948

Опубликовано: 30.03.1992

Авторы: Быховский, Говорушин, Дудин, Комаров, Кряков, Медведев

МПК: B65B 1/00, G01F 11/00

Метки: вибродозатор, сыпучих

...конец винтовой трубки расположен в чаше у основания корпуса, а верхний сопряжен с заборным отверстием трубки для отвода газопорошковой смеси.На фиг, 1 изображен вибродозатор, продольный разрез; на фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2; на фиг. 4 - разрез В-В на фиг. 1,Вибродозатор содержит цилиндрическую металлическую чашу 1, установленную с помощью упругих наклонно расположенных стяжек 2 на промежуточном кольце 3, закрепленном на основании 4, В днище чаши 1 установлен якорь 5 электромагнита 6, встроенного в основание 4. На наружной поверхности чаши расположена винтовая 2- заходная трубка 7. На промежуточное кольцо 3 установлен бункер 8 с крышкой 9, на которой установлен электродвигатель 10, на валу 11...

Номер патента: 1723440

Опубликовано: 30.03.1992

Автор: Ноянов

МПК: G01F 1/00

Метки: жидкости, объемного, расхода

...параллельный код, которому соответствует вполне определенный обьем емкости 1, находящийся под зеркалом жидкости. За висимость величины этого объема Ч от кодового измерительного сигнала КООЧ, формируемого преобразователем 6, устанавливается специальной. градуировкой датчика 2 после его монтажа в емкость 1, 10 В исходном состоянии клапан 3 закрыт,емкость 1 заполнена жидким продуктом в количестве, достаточном для выполнения запланированного цикла технологических операций, Источник 4 наполнен сжатым га зом и с помощью редуктора 5 в емкостисоздано некоторое избыточное давление, которое в дальнейшем поддерживается постоянным, Ключ 20 разомкнут, триггеры 13 и 14, счетчики 16, 29, 38 и ячейки памяти 20 регистратора 34 обнулены. Регистры 8 -...

Номер патента: 1723441

Опубликовано: 30.03.1992

Авторы: Алексеев, Метелкин

МПК: G01F 1/28

Метки: воздуха, расхода

...2. Каждое из тел обтекания 1 жестко закреплено с одной стороны на диске 3, а с другой - на упругих пластинах 4, закрепленных через стойки 5 на корпусе измерительного канала 2. Диск 3 соединен через тягу 6 с датчиком усилия 7. Датчик усилия 7 установлен во внутреннем корпусе 8 измерительного канала, котооый крепится к обечайке 9 корпуса из 5 10 15 20 25 30 35 40 центрируется на коке 10 двигателя 11. Коллекзорная крышка 12 закреплена на корпусе измерительного канала 2,Устройство для определения расхода воздуха работает следующим образом.Воздух поступает в воздухозаборник измерительного канала 2 и воздействует на тела обтекания 1. Аэродинамические усилия от всех тел обтекания 1 передаются на диск 3 и далее через тягу 6 на датчик усилия...

Номер патента: 1723442

Опубликовано: 30.03.1992

Авторы: Алияров, Аспандияров, Достияров, Матвеев, Рубцов

МПК: G01F 1/44

Метки: расходомер

...которого определяется требуемой для расходомера степенью сужения потока, а длина - равна длине горловины 2 и выходного конуса 6, закрепленного к диффузору 3 консольно с помощью нескольких, наприных заостренных пластинчатых опор 7.Расходомер снабжен коническим насадкам 8, установленным коаксиально с кольцевым зазором 9 относительно выходного конуса 6 и диффузора 3. Конический насадок 8 жестко закреплен к торцам пластинчатых опор 7, при этом выходной конус обтекателя 6 усечен, содержит осевой калиброванный канал 10, находящийся в хвостовой части обтекателя, проходящий от основания к вершине 11 усеченного конуса 6 и сквозные окна 12 на боковой поверхности 13 выходного конуса 6 до конического насадка 8. Таким образом, конический насадок 8,...

Номер патента: 1723443

Опубликовано: 30.03.1992

Авторы: Анотонов, Кузнецов, Петров

МПК: G01F 1/58

Метки: расхода, сигнализатор

...жестко закрепленные в камере, второй постоянный магнит, установленный с воэможностью перемещения вдоль оси камеры, герметичный магнитоуправляемый контакт, установленный на поверхности корпуса над участком перемещения второго магнита, оси намагничивания магнитов расположены по оси камеры, на стенках которой выполнены продольные каналы, фильтр установлен со стороны второго патрубка, а плата с отверстиями и второй постоянный магнит расположены последовательно по потоку, введена вторая плата с отверстиями, жестко закрепленная со стороны выходного патрубка, первый постоянный магнит размещен между фильтром и первой платой с отверстиями, а постоянные магниты обращены друг к другу разноименными полюсами.На фиг. 1 представлено...

Номер патента: 1723444

Опубликовано: 30.03.1992

Авторы: Золотаревский, Шкурин

МПК: G01F 1/84

Метки: вибрационный, массовый, расходомер

...и блоки съема сигнала, размещенные на О-образных трубках, электронный блок, подключенный к блоку возбуждения и блокам съема сигнала, причем О-образные трубки в зоне закрепления их концов к корпусу попарно жестко соединены между собой пластинами, введены четыре упругих элемента и четыре элемента крепления, причем упругие элементы жестко закреплены на пластинах и соединены с 0-образными трубками с помощью элементов крепления, которые выполнены с воэможностью перемещения вдоль продольных осей 0-образных трубок и упругих элементов,Кроме того упругие элементы выполнены в виде стержней, а элементы крепления - в виде цанговых зажимов.На фиг, 1 изображен датчик расхода массового вибрационного расходомера (электронный преобразователь и провода,...

Номер патента: 1723445

Опубликовано: 30.03.1992

Авторы: Писарева, Пшеничникова, Пынченков, Феоктистов

МПК: G01F 3/00

Метки: газометрическая

...газа постоянного давления 1, термостатируемойпузырьковой камеры 2, выполненной в виде 55цилиндрической трубки 2 а, частично заполненной инертной жидкостью с размещенным на дне камеры капилляром 2 б,реакционного сосуда 3 с отводящим трубопроводом, в котором установлен перекрьюной кран 7, встряхивающего устройства 4, термостата для реакционного сосуда 5, регистрирующего устройства 6.ГУ работает следующим образом.Реакционный сосуд 3 помещают в термастат 5, включают встряхивающее устройство 4, открывают кран 7, продувают систему газом до тех пор, пока.не установится равенство температур теплоносителя в термостате и реакционной смеси, закрывают кран 7, в системе устанавливается давление согласно уравнению: Р 02 Рр,с+ЬэЯ+Рмакс,где Р 02-...

Номер патента: 1723446

Опубликовано: 30.03.1992

Авторы: Жуков, Иванов, Колесников, Леков, Филиппов

МПК: G01F 11/00

Метки: дозирования, реагентов, флотационных

...на открытом конце5 формирователя большая ось сечения ее расположена перпендикулярно разделительной пластине 9.Устройство работает следующим образом,10 При получении исполнительным органом 5 управляющего импульса подвижнаячасть пружины 2 перемещается в верхнееположение, при этом между витками спирали образуется зазор и реагент под действи 15 ем гидростатического напора поступаетчерез питающую трубку 6 в расходный патрубок 7 с формирователем потока реагента8, ниже которого расположен делитель, распределяющий известковое молоко на два20 потока: первый возвращается обратно в напорный бак 1 при помощи насоса 10, а второй направляется в процесс самотеком.Плавным горизонтальным перемещениемформирователя 8 потока реагента относи 25 тельно...

Номер патента: 1723447

Опубликовано: 30.03.1992

Автор: Сутт

МПК: G01F 13/00

Метки: газа, дозирования, жидкость

...3 расхода регулирование осуществляется изменением положения иглы 15 игольчатого клапана в отверстии седла 22 того же клапана. При понижении вакуума на выходе регулятора 3 расхода ниже заданной величины уменьшается количество протекающего через отверстие седла 22 хлоргаза до тех пор, пока не восстановится заданный минимальный вакуум, При понижении вакуума уменьшение количества хлоргаза, протекающего через игольчатый клапан, производят путем изменения положения иглы 15, коническая головка 16 которой при этом взаимодействует с седлом 22,При этом втулка 14 служит для передачи усилия от.выходного вала 24 исполнительного механизма 25. Под воздействием пружины 23, установленной между выступом 18 и основанием 20 полого цилиндра 8, между иглой...

Номер патента: 1723448

Опубликовано: 30.03.1992

Автор: Соколова

МПК: G01F 17/00

Метки: емкости, объема

...жидкости четыреххлористый углерод, в качестве хладагента - жидкий 5 азот. Приемная емкость представляла собой баллон с запорным вентилем, который взвешивали нэ весах с верхним пределом взвешивания 200 г и ценой деления 1 т 10 г, Масса перемещенной жидкости, т. е. а, 10 состояла иэ 13-ти доз четыреххлористого углерода. Для каждого дозэтора было проведено по 10 наблюдений.Результаты измерений приведены втабл. 1.15 Значения основных характеристик способов предлагаемого и по а.с. известного представлены в табл, 2.Иэ табл. 2 видно, что при одинаковомчисле наблюдений, доверительной вероят ности, легколетучей жидкости, относительная. погрешность измерения и производительность предлагаемого способа выше в 2 раза, чем в известном способе....

Номер патента: 1723449

Опубликовано: 30.03.1992

Автор: Погожев

МПК: G01F 23/22

Метки: сигнализатор, тепловой, уровня

...работает следующим образом,Ток,проходящий от источника питания 1 через замкнутый ключевой элемент 2,начинает разогревать термозависимый резистор, включенный в термозависимый мост В 1-84. При нахождении термозависимого резистора в газовой среде резко повышается его температура и изменяется величина его сопротивления В 1, При температуре термозависимого резистора Тмакс на выходе дифференциального усилителя 3 появляется сигнал достаточной амплитуды для включения компаратора 4, который подает сигнал на включение индикатора 5 и размыкание ключевого элемента 2, После размыкания ключа 2 термозависимый резистор охлаждается и его сопротивление изменяется таким образом, что при температуре Тмин сигнал на выходе усилителя 3 уменьшается...

Номер патента: 1723450

Опубликовано: 30.03.1992

Автор: Макаров

МПК: G01F 25/00

Метки: газа, градуировки, счетчиков

...через клапаны 7 и 8 поочередно заполняются камеры А и В. Через трубопровод 9 и 10 с клапанами 5 и 6 газ из камер подается в испытываемый прибор 12.Включением электродвигателя 13 через переключатель скоростей 14 включаются в работу редукторы 15, Скорость и направление вращения винтов 16 обеспечивается переключателем скоростей 14. Поверку испытываемого прибора 12 проводят при вертикальном перемещении колокола 1 и резервуара с жидкостью 2. Перемещение осуществляется с помощью вращения винтов 16 в гайках 21, Перемещаясь вверх, колокол 1 и резервуар с жидкостью 2 будут вытеснять газ из камеры А через клапан 5 по трубопроводу 9 в испытываемый прибор 12. В этот момент камера Б будет заполнять 10 15 20 25 30 35 40 45 50 55 ся газом. Клапаны 5...

Номер патента: 1724340

Опубликовано: 07.04.1992

Авторы: Бородино, Суменков, Урбанович

МПК: B01F 3/08, G01F 11/08, G05D 27/00 ...

Метки: водотопливных, приготовления, эмульсий

...установлен механический запорный клапан, а емкость приготовления ВТЭ дополнительно снабжена двумя датчиками уровня, один из которых установлен с возможностью контроля наличия топлива, а другой - с возможностью контроля верхнего уровня заполнения емкости, соответствующего заданной обводненности ВТЭ.На фиг, 1 показано устройство; на фиг,2 - электросхема управления,Устройство содержит емкость 1 для топлива, сборную емкость 2 НСВ и НО, емкость3 для приготовления ВТЭ, емкость 4 отбора55 ВТЭ или чистого топлива, насос 5 перекачкитоплива, насос 6 перекачки нефтесодержащих вод, подогреватели 7, фильтры 8 и 30,насос-диспергатор 9, блок 10 управления,датчики 11 - 16 уровня, электромагнитныеклапаны 17 - 20, невозвратные клапаны 21 -22,...

Номер патента: 1725084

Опубликовано: 07.04.1992

Авторы: Колчин, Ксенофонтов, Осипов, Сапожников, Тайбасаров, Тарасова

МПК: G01F 9/00, G01M 15/00

Метки: внутреннего, двигателя, дизельного, показателям, сгорания, состояния, средства, технического, топливно-экономическим, транспортного, условиях, эксплуатации

...синусоидальной формы с изменяющейся в зависимости от расхода частотой и амплитудой.Электрические импульсы с датчиков 1 и 2 поступают в блоки 3 и 4 преобразования сигналов соответственно, где они усиливаются усилителями 5 и 6, формируются формирователями 7 и 8, калибруются по длительности и амплитуде одновибраторами 9 и 10 и усредняются фильтрами 11 и 12 нижних частот, Напряжение с выходов блоков преобразования сигналов датчиков поступает на входы пиковых детекторов 13 и 14, которые осуществляют хранение максимальных значений напряжения. Одновременно напряжение с выхода первого блока 3 преобразования поступает на вход дифференцирующего усилителя 17, а с него на пороговое устройство 18, которое вырабатывает электрический импульс...

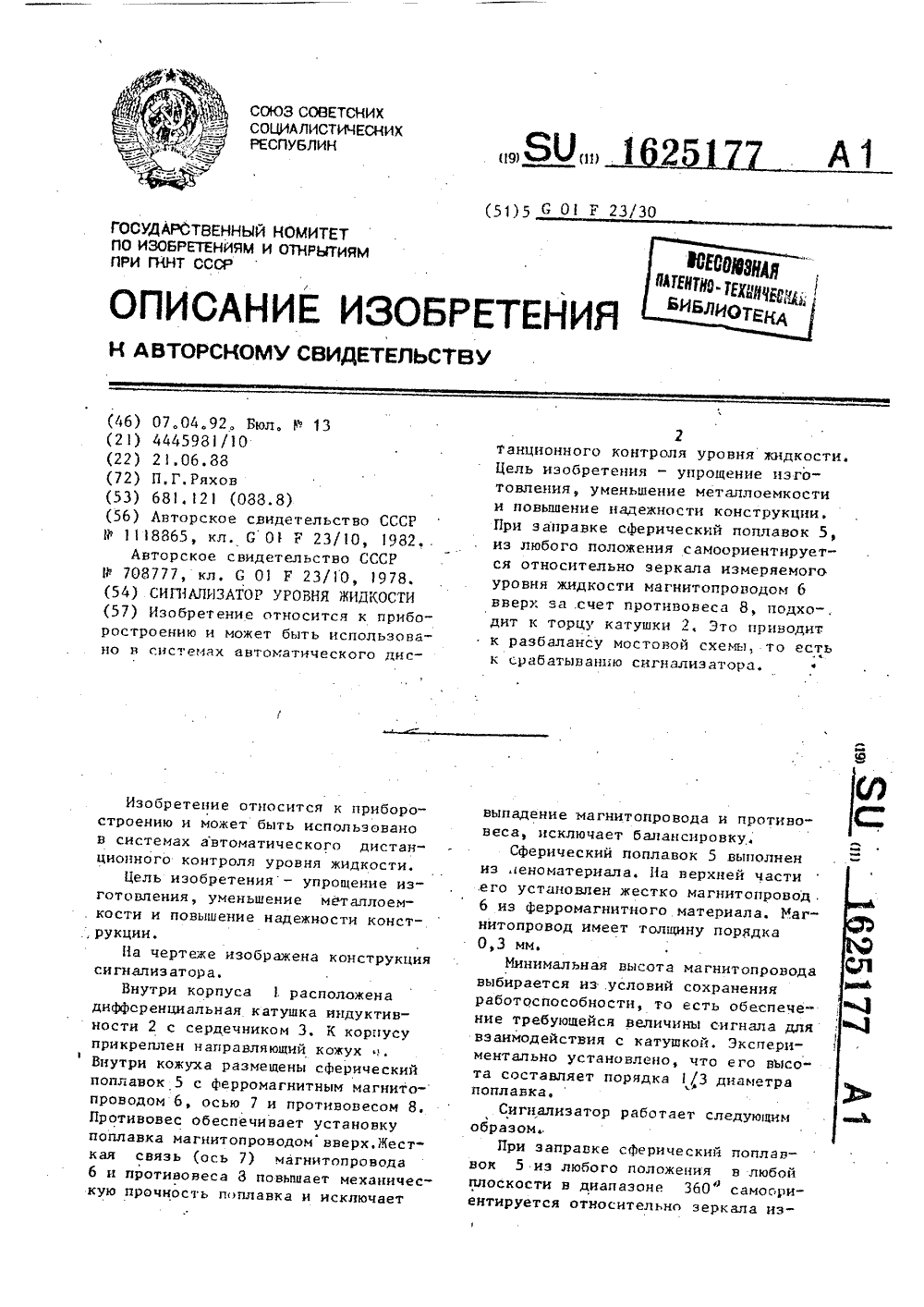

Номер патента: 1625177

Опубликовано: 07.04.1992

Автор: Ряхов

МПК: G01F 23/30

Метки: жидкости, сигнализатор, уровня

...5положения самоориентируетсительно зеркала измеряемого жидкости магнитопроводом 6противовеса 8, патушки 2, Зто при мостовой схемы, то есть тыванию сигналиэатора. ф падение магнитопровода и противса, исключает балансировку.Сферический поплавок 5 выполне иэ,еноматериала. На верхнеи части .его установлен жестко магнитопровод 6 из ферромагнитного материала. Магнитопровод имеет толщину порядка 0,3 мм.Минимальная высота магнитопровода выбирается из .условий сохранения работоспособности, то есть обеспече" ние требующейся величины сигнала для взаимодействия с катушкой. Зкспериментально установлено, что его высо" та составляет порядка 1/3 диаметра поплавка.Сигнализатор работает сле м образомПри запра сФер й и1625177 Составитель Т,СергееваТехред...

Номер патента: 1726178

Опубликовано: 15.04.1992

Авторы: Воробьев, Неровный, Озеров, Ямпольский

МПК: B22F 1/00, B23K 9/18, G01F 13/00 ...

Метки: питатель, подачи, порошковой, смеси

...через канал 9 инжектора 7 поступает в рабочее сопла 8 и далее в зону напайки, Газ из штуцера 19 подают через дроссель 21 по каналу 10 в инжектор 7, где он смешивается с порошковой смесью и поступает по рабочему соплу 8 в зону напайки, способствуя повышению направленности переноса и перемешиванию порошка, После прекращения подачи переменного тока на электромагнит 14 стеркень 15 вибратора 13 перекрывает центральный канал втулки 5, прекращая подачу порошкового материаПодача порошкового материала регулируется в широких пределах как дискретно за счет изменения проходного сечения центрального канала втулки 5, так и плавно - изменением напряжения переменного тока, скорости подачи газа в бачок 1 и газодинамического сопротивления дросселя...

Номер патента: 1728666

Опубликовано: 23.04.1992

Авторы: Вестель, Кимьягаров, Рапопорт

МПК: G01F 11/00

Метки: дозирования, жидкости

...триггера, К-вход которого снабжен кнопкой возврата, а выходы которого связаны с реле управления работой впускного и выпускного клапанов, причем электрод контроля проводимости и преобразователь датчика уровня связаны с блоком управления через входы соответственно инверсного и прямого усилителей.На фиг. 1 изображено устройство для дозирования жидкости; на фиг. 2 - электрическая цепь, связывающая электроды контроля проводимости с резистивным преобразователем и впускным и выпускным клапанами.Устройство для дозирования жидкости включает расходный резервуар 1 с электродами контроля проводимости 2. Расходный резервуар 1 с помощью трубки 3 и впускного клапана 4 соединен с мерной емкостью 5, в которой установлен резистивный преобразователь 6...

Номер патента: 1728667

Опубликовано: 23.04.1992

Автор: Смыков

МПК: G01F 11/20

Метки: дозатор, жидкости

...дополнительная спираль 6 с другой площадью поперечного сечения. 3 ил. зачерпывающим витком, и сливнойтор,Недостатком этого дозатора яневозможность изменять величинуемой дозы,Цель изобретения - повышениетивности за счет изменения величинПоставленная цель достигаетсяротор снабжен по крайней мере одпслнительной спиралью с обратнойкой, площадь поперечного сеченияи площади поперечного сечения остспиралей различны, причем приводнен реверсивным.На фиг. 1 изображен продольнрез дозатора; на фиг. 2, 3 - то же, иные разрезы1728667 бФиг.1 Дозатор для жидкости содержит расходную емкость 1, переливной патрубок 2, установленный внутри емкости 1 на оси 3, ротор 4, выполненный в виде двух основных спиралей 5, закрученных, например по часовой...

Номер патента: 1728668

Опубликовано: 23.04.1992

Авторы: Бондарев, Кост, Костыгов, Петрунин, Прудников

МПК: G01F 13/00

Метки: дозатор

...радиальными отверстиями, причем площадь буртика больще площади проходного сечения трубчатого штока,Сущность изобретения заключается в одновременной автоматической подаче продукта в различных заданных дозах, что делает высокоэффективным его применение в различных отраслях промышленности, например при одновременной смазке узлов крупного агрегата, при изготовлении кондитерских, парфюмерных изделий и пр.Конструктивно дозатор может быть рассчитан на любое необходимое количество доз.Изобретение поясняется чертежом, на котором представлен предлагаемый дозатор, продольный разрез,Дозатор содержит корпус 1 с патрубками 2, между которыми размещен поршень 3 с полостями 4, в которые введены подпружиненные пружинами 5 трубчатые штоки 6, имеющие диски...

Номер патента: 1728669

Опубликовано: 23.04.1992

Автор: Юрченко

МПК: G01F 23/00

Метки: сигнализатор, сыпучих, уровня

...во времени.Цель изобретения - повысить надежность работы сигнализатора.В предложенном сигнализаторе соединительный провод выполнен в виде скобы, укрепленной на наружной стороне крышки корпуса и проходящей через окно введенного в сигнальную электрическую цепь О- образного ферромагнитного сердечника с обмоткой.Это позволяет исключить соединительные провода, подверженные изгибным деформациям, а следовательно, повысить надежность работы сигнализатора,На чертеже изображен сигнализатор уровня.Сигнализатор содержит корпус 1, маятник 2, свободно подвешенный в корпусе 1 на тросике 3, крышку 4 корпуса 1, выполненную из диэлектрического материала и на которой укреплены винт 5 для крепления тросика 3 и клеммы 6 и 7, соединенные скобой 8,...

Номер патента: 1728670

Опубликовано: 23.04.1992

Авторы: Лобов, Новширванова

МПК: G01F 25/00

Метки: градуировки, поверки, расходомеров

...50 теля 8. При работе устройства вытеснители 6 и 8, жестко закрепленные между собой, перемещаются вместе с гайкой 4 по винту 3, а вытеснитель 7 неподвижен. Вытеснители 7 и 8 соединены обводными трубопроводами 9 и 10, в которых установлены поверяемые градуируемые) расходомеры 11 и 12 соответственно, с приемной емкостью 13. Поверяемые расходомеры 11 и 12 и тахометрический датчик 5 подключены к сравнивающему устройству 14.Наружная поверхность участка обводного трубопровода, по которому перемещается в процессе работы устройства вытеснитель 8, обработана с высокой степенью чистоты и уплотнена в торце вытеснителя 8,Уплотнение вытеснителей 6 и 7 в торцах вытеснителей 7 и 8 соответственно и обводного трубопровода 9 в торце вытеснителя 8...

Номер патента: 1730539

Опубликовано: 30.04.1992

Автор: Беляков

МПК: G01F 23/22

Метки: продукта, регистрации, уровня

...Т после начала. регистрации каждой очередной частицы обязательно будет зарегистрирован промежуток между частицами, т. е, отсутствие продукта.Времязадающий элемент 2 при поступлении на его вход 5 сигнала "Есть продукт" начинает отсчет времени Т и формирует на своем выходе 6 сигнал "Т", который заканчивается по истечении времени Т,В зависимости от устройства времязадающего элемента 2 при окончании на входе 5 сигнала "Есть продукт" до истечения времени Т сигнал "Т" на выходе 6 может или заканчиваться, или продолжаться. В первом случае при поступлении на вход 5 следующего сигнала "Есть продукт" на выходе 6 снова появляется сигнал "Т". Во втором случае при непоступлении сигнала по истечении времени Т сигнал "Т" на выходе 6 заканчивается,...

Номер патента: 1730540

Опубликовано: 30.04.1992

Авторы: Беляев, Лундин, Свистунов, Севастьянов

МПК: G01F 23/24

Метки: индикатор, среды, уровня, электропроводной

...соединен с входом преобразователяэтого же канала,На фиг. 1 изображены кондуктометрические датчики, размещенные на штанге; нафиг. 2 - кондуктометрический датчик, продольное сечение; на фиг. 3 - блок-схемаиндикатора уровня; на фиг. 4 - возможныйвариант блок-схемы.Устройство состоит иэ размещенных наштангах 1 пластинчатых электродов 2, расположенных в вертикальной плоскости изакрепленных в изоляторах 3, а также установленных между электродами 2 вне измерительной зоны заземленных электродов 4, токоподводы 5 закреплены на штангах 1.Блок-схема индикатора уровня (фиг. 3)состоит из измерительных каналов 6, соединенных с кондуктометрическими датчиками7, включающими в себя электроды 2 и 4, иизоляторы 3. Измерительный канал 6 содержит...

Номер патента: 1730541

Опубликовано: 30.04.1992

Авторы: Агафонов, Белозеров

МПК: G01F 23/26

Метки: жидкости, уровнемер, электропроводной

...чувствительного элемента, т. е, практически не изменяет величину сопротивленияобмотки при изменении уровня,Цель изобретения - повышение чувствительности устройства.Поставленная цель достигается тем, чтов известном уровнемере для,электропроводных жидкостей, содержащем замкнутыймагнитопровод, первая часть которого выполнена в виде витков цилиндрическойвинтовой линии одного захода, и разме-"щенную в верхней части магнитопроводаобмотку, подключенную к измерительнойсхеме, вторая часть замкнутого магнитопровода выполнена в виде витков цилиндрической винтовой линии и соосно охваченавитками первой части замкнутого магнитопровода, при этом направление захода второй части замкнутого магпитопроводапротивоположно направлению захода первой...

Номер патента: 1731684

Опубликовано: 07.05.1992

Автор: Пищиков

МПК: B65B 3/00, G01F 11/06

Метки: вязких, дозатор, жидкостей

...камеры состоит из электродвигателя 16, связанного с распределительным валом 17, на котором закреплены кулачки 18 и 19 и пластина 28 включения, имеющая вазможность при повороте входить в пазы датчиков 26 и 27. Двуплечий рычаг 20 связан с кулачкам 18 и камерой 1, а двуплечий рычаг 21 связан с кулачком 19 и приспособлением 22 для забора жидкости в камеру и подачи ее в форму, включающее дозирующую емкость 23, заливочную форму 24 и направляющие 25.Дозатор работает следующим образом.Исходное положение. дозирующая емкость 23 находится пад камерой 1; поршень 3 - в нижнем положении.При включении электродвигателя 16 по команде от кулачка 18 через рычаг 20 дазирующая камера 1 опускается по направляющимим 4 до погружения наконечника 2 в...

Номер патента: 1732160

Опубликовано: 07.05.1992

Авторы: Белоусов, Трескунов

МПК: G01F 1/20

Метки: автогенераторный, расхода, струйный

...обратной связи,в середину каждого из которых установлены датчики пульсации давления, под 1 О ключенные к входам дифференциальногоусилителя, соединенного выходом черезпервый фильтр нижних частот, с входом формирователя импульсов, введеныпоследовательно соединенные сумми-15рующий усилитель, входами подключенный к .датчикам пульсаций давления,второй фильтр нижних частот и компаратор, а также схема совпадения идвухполупериодный выпрямитель, вклю 20 ценный между вторым входом компаратора и входом Формирователя импульсов,соединенного выходом с вторым входомсхемы совпадения,На Фиг. представлена блок-схема25 предлагаемого устройства, на Фиг,2 а,бдиаграммы изменения сигналов дляразличных режимов работы струйногопреобразователя расхода (2 а -...

Номер патента: 1732161

Опубликовано: 07.05.1992

Автор: Асеев

МПК: G01F 1/52

Метки: газа, расходомер

...в жидкостиперегородкой, входной патрубок соединяют с приданной частью, меньшейпо объему секции, а расход газа определяют по разности давлений на дноменьшей и большей по объему секции.На фиг. 1 изображен расходомер висходном положении; на фиг. 2 - тоже, в действии.Расходомер состоит из герметичнойемкости 1, цастицно заполненной жидкостью 2. Внутри емкости установленаперегородка 3, разделяющая емкостьна две секции: меньшую 4 и большую 5Перегородка 3 герметично соединенасо стенками емкости и находится подуровнем жидкости. Входной патрубок1дно секции 4 уменьшается, а разность давлений, измеряемая дифманометром 11, возрастает, Протарировав шкалу дифманометра в единицах расхода с помощью специального градуировочного стенда, получим...
