Абрукин

Номер патента: 843689

Опубликовано: 10.05.2000

Авторы: Абрукин, Артюшин, Комар, Шпольский

МПК: H04N 5/87

Метки: записи, изображения, лучом, носитель, телевизионного, фотографический, цветного, электронным

Способ записи цветного телевизионного изображения электронным лучом на фотографический носитель, заключающийся в разделении телевизионного видеосигнала на цветные сигналы, которыми модулируют электронные лучи с последующей фокусировкой модулированных электронных лучей на фотографический носитель, отличающийся тем, что, с целью повышения качества записываемого изображения путем непосредственной записи на цветной фотографический носитель, цветовой сигнал "зеленого" задерживают относительно цветового сигнала "синего" на время одного телевизионного кадра, цветовой сигнал "красного" задерживают относительно цветового сигнала "синего" на время двух телевизионных кадров, причем модуляцию трех...

Номер патента: 1637530

Опубликовано: 20.03.1995

Автор: Абрукин

МПК: G01N 27/60

Метки: переноса, токов

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ТОКОВ ПЕРЕНОСА, содержащее гидравлический канал из изоляционного материала, заполненный пористой средой, размещенные в канале электроды, измерители потенциала между электродами и электрического тока, системы подачи и контроля расхода жидкости, отличающееся тем, что, с целью повышения точности и расширения диапазона измерений токов переноса, оно снабжено магнитопроводом с индикатором магнитного потока, на который навит спиралеобразный гидравлический канал, а параллельно последнему на магнитопровод навита снабженная источником и измерителем тока электрическая обмотка для компенсации электромагнитного потока, возникающего при появлении тока переноса в гидравлическом канале.

Номер патента: 1573154

Опубликовано: 23.06.1990

Авторы: Абрукин, Штейнберг

МПК: E21B 47/06

Метки: газом, давления, насыщения, нефти

...разгФзирования от дебита (Фиг 2), понй найдено давление насыщения535 МПа,25Проведенные ранее исследованияданной скважины методом установившйхся отборов позволили построитьиНдикаторную кривую (Фтг. 3), по .ней давление насыщения можно опреде 30 лить, как начало перелома кривой (8,9 МПа) .Предлагаемый способ может быть использован как экспресс-метод определения давления насыщения нефти в пласте при массовых определениях давления насыщения нефти в пласте в процессе контроля за разработкой месторождения. При этом определение давления насыщения можно совместить с обязательным исследованием скважин на приток.Формула изобретенияСпособ определения давления насыщения нефти газом, включающий измерение Давления продукции скважины при различных...

Номер патента: 1559128

Опубликовано: 23.04.1990

Авторы: Абдульманов, Абрукин, Бровин, Михайлов, Натальченко, Нестеров, Новосельцев, Перевозчиков, Ругаев, Фильцов

МПК: E21B 43/28

Метки: выщелачивания, металлов, процесса, руд

...- уустья скважины, герметиэируют его,снабжая запорной аппаратурой дляотбора проб газовой фазы и подсоединения к газоаналиэатору. Скважинызасыпают грунтом для предотвращениядоступа атмосферного воздуха к нижнему концу трубы (шланга),На фиг. 1 и 2 приведены примерырасположения контрольных скважин.На Фиг. 1 обозначены поверхность1, почвенный слой 2, глины 3, пески 4рудовмещающего горизонта, руднаязалежь 5, зона 6 пластового окисления, направление 7 движения выщелачивающих растворов, направление 8 движения диоксида углерода (СОу), граница 9 зоны аэрации, ореол 10 распространения выщелачивающих растворов,контрольная (наблюдательная) скважина 11, обсадная труба или шланг 12,пакер 13, вентиль 14, фильтр 15 иприемная поверхность 16...

Номер патента: 1522423

Опубликовано: 15.11.1989

Авторы: Абрукин, Пронин

МПК: H01J 29/70, H04N 3/16

Метки: развертки

...формируемой кадровой пыли с кадровым синхросигналом. Постепенное смещение (набег) фазы импульсов на длительность полстроки за период на выходе счетчика-делителя 4 (младшего разряда), подключенном к входу блока 7 вьщеления интервала кадрового синхроимпульса, приводит к совпадению кадрового синхроимпульса и интервала вьщеления кадрового синхроимпульса и появлению сигнала на выходе схемы 8 совпадений, срабатыванию триггера 9 и переключению общего коэффициента деления счетчиков-делителей 3 и 4 с 626 на б 25 и подстройке тем самым фазы формируемой кадровой пилы под внешний кадровый синхросигнал.Сброс триггера 9 в нулевое состояние производится импульсом сброса, вырабатываемым на выходе счетчика- делителя 4 при его заполнении,...

Номер патента: 1288291

Опубликовано: 07.02.1987

Авторы: Аббасов, Абрукин, Агаев, Акопов, Алиев, Кузьмин, Махмудов, Самедов, Чирагов

МПК: E21B 47/10

Метки: глубинных, нефтяной, параметров, скважины

...четвертому выходам блока 3 управления, третий вход которого одновременно подключенк выходу таймера 8 и к первому входу блока11 сравнения, второй вход которого одновременно соединен с выходом счетчика 6импульсов и с третьим входом вычислительного блока 13. Устройство работает по командам блока 3 управления (БУ), представляющего собой цифровой автомат с памятью, определенной комбинации входных сигналов которого 5 1 О 15 20 25 30 35 40 45 50 55 соответствует вполне определенная комбинация выходных управляющих сигналов. При поступчении сигнала Пуск на второй вход блока 3 управления на его первом выходе вырабатывается сигнал, который одновременно поступает на входы блока 2 коммутации и счетчика 9 адресов. Блок 2 коммутации состоит из...

Номер патента: 1154452

Опубликовано: 07.05.1985

Авторы: Абрукин, Осадчий

МПК: E21B 47/10

Метки: пакерующее

...и нижних реберплоскими пружинами позволяет избежать зацепления пакера с колоннойобсадных труб при прохождении прибора в скважине с открытым пакером,На Фиг. 1 изображено пакерующееустройство в раскрытом положении,продольный разрез; на Фиг. 2 - элемент пакера; на Фиг. 3 - разрез А-Ана Фиг, 2.Пакер состоит из корпуса 1 сотверстиями 2 для пропуска жидкостив измерительный канал прибора 3дистанционно-управляемого .приводапакера 4 и клетки пакера, образуемойсистемой верхних 5 и нижних 6 ребер.К верхним ребрам прикрепляются лепестки 7. Верхние ребра 5 шарнирноукреплены на верхней части корпуса 1у основания измерительного. канала 3,а нижние также шарнирно - на подвижной втулке 8, соединенной с электро- .приводом пакера,В лепестках имеются...

Номер патента: 977746

Опубликовано: 30.11.1982

Авторы: Абрукин, Штейнберг

МПК: E21B 47/10

Метки: газожидкостном, газосодержания, нефтяной, потоке, скважины

...прикрепляется электронныйблок 18 для преобразования сигналов 40.датчика 15 и дистанционной передачиих,Прибор работает следующим образом.прибор подвешивается или укрепля ется, например, с помощью центратора, в центре трубы, внутри которой протекает поток с пузырьковой структурой газожидкостной смеси. Расстояние между корпусом прибора и стенкой трубы должно быть не менее половины диаметра прибора, Часть вертикального потока попадает в трубку 8. Относительно малый диаметр трубки и достаточная длина ее способствует устранению возмущающего действия55 прибора на характер и структуру потока. В диффуэоре 9 поток теряет скорость и разделяется, изменяя направление движения газа. Газ всплывает и поступает через конфузор 2 и втул ку 3 в...

Номер патента: 956987

Опубликовано: 07.09.1982

Авторы: Абрукин, Агаджанов, Пирогов, Улыбышев, Штейнберг

МПК: G01F 1/10

Метки: расходомер, скважинный

...в их теле), Лопатки 8 крепятся в ступице крыльчатки 4 только передней кромкой (консольно); между остальной частью лопатки и ступицей крыльчатки имеется зазор. Лопатка крыльчатки имеет удлиненную форму, причем длина ее значительно превышает высоту. Экспериментально установлено, что длина лопатки должна составлять не менее 2 - 6 ее ширины. Наилучшие результаты достигнуты, когда это отношение лежит в пределах 3 - 5. Лопатки крыльчатки могут быть выполнены сплошными или иметь вырезы (фиг. 2), т.е. иметь по, длине переменную жесткость. При наличии прорезей длина лопаток может быть уменьшена.Таким образом могут быть устроены и расходомеры с вращающимися крыльчатками. В этом случае лопатки выполняются с частичной переменной жесткостью: часть...

Номер патента: 802532

Опубликовано: 07.02.1981

Авторы: Абрукин, Каплан

МПК: E21B 47/01

Метки: исследованияскважин

...труб, и через сальник 14, установленный на устье скважины, к дополнительной лебедке 15.Устройство содержит ловильную головку 16, прикрепленную к нижнему концу тягового троса 11. На корпусе 17 ловильной головки выполнен цилиндрический уплотнительный поясок 18, сопрягаемый с уплотнением 8 лубрикатора 4. Под стопор 9 выполнено углубление 19 и упор 20. Диаметр уплотнительного пояска 18 и упора 20 позволяет свободно проходить прибору 1 в трубах.Устройство работает следующим образом. В насосно-ком прессорные трубы 2 спускается на кабеле 3 прибор 1. После сцепления с ловильной головкой 16 система кабель - прибор - ловильная головка - трос 11 перемещается вверх и вниз под действием лебедок 10 или 15 соответственно, что...

Номер патента: 781331

Опубликовано: 23.11.1980

Авторы: Абрукин, Агаджанов, Арканов, Штейнберг

МПК: E21B 47/10

Метки: глубинный, дебитомер

...на струне-растяжке 5 турбинка 6. Противоположные от турбин"ки 6 концы струны-растяжки 5 посред.ством цанг 7 и 8 жестко закрепленывкорпусе 1 дебитомера, Турбинка 6 через струну 5 связана с преобразовате- -лем 9, преобразующим угол поворотатурбинки 6 в изменение частоты электрического сигнала, Преобразователь 9,имеющйй электронный блйк" "соединен сэлектрическим кабелем 10, по которому сигнал поступает на поверхность.Ниже турбинки 6 по"ходу "потокКнаходятся дополнителЪные выходные окна11 (см. Фиг. 3) . Внутри дебитомеранапротив дополнительных выходных окон11 располагается перепускной клапан, 15представляющий из себя втулку 12 спрорезными прямоугольными окнами, Между дополнительными выходными окнами11 и турбинкой 6 установлено тело13...

Номер патента: 726318

Опубликовано: 05.04.1980

Автор: Абрукин

МПК: E21B 47/10

Метки: глубинный, дебитомер

...турбинки и соответственно угол закручивания струн 5 и б "на- которых она натянута, зависит отвеличины расхода, С помощью преобразователя турбинки 8 образуется сигнал, частота которого функциональнов связа "с"углом.поворота турбинкй."-и; следовательно; с расходом жидкости.Если регулирующие окна 10 полйо стьюэ Игратй; то "характеристикаприбора; отображающая эавибимость: -частота сигнала - расход, будетиметь э ави симость,. близ кую к квадратичной, Кроме "того; на угол поворота турбинки существенное влияниеЬкаэинает"вязкость.Линеариэация характеристики дебито =мера й йаньшениеее"эависийости отвяъкосгй-достигаетсяпосредетъом: регулирующих окон 10,величина которых ав%"бмИ%ески "устанавливается в зависимости- от"расхода жидкости через...

Номер патента: 542430

Опубликовано: 05.04.1978

Автор: Абрукин

МПК: E21B 17/12

Метки: локатор, сплошности, труб

...состоящую из согласно включенных катушек 4 и б. Вторичная цепь состоит из встречно включенных катушек 3 и 5, присоединенных к базе транзистора 9. Для обеспечения условий возбуждения колебаний обмотки трансформаторов включены таким образом, что обеспечивают положительную обратную связь между коллекторной и баровой цепями транзистора 9. Принципиальной особенностью данного устройства, благодаря котцрой обеспечиваются устойчивые автоколебания, является асимметрия магнитно несвязанных трансформаторов, достигаемая не,равенством чисел витков катушек 3 и 5 или неодинаковой магнитной про 1 водимостью сер,дечников магнитопроводов 1 и 2. Конденсатор 10 совместно с индуктивностью вторичной обмотки образуют колебательный контур,Остальные...

Номер патента: 589381

Опубликовано: 25.01.1978

Авторы: Абрукин, Бар-Слива

МПК: E21B 47/10

Метки: глубинный, дебитомер

...этом турбиика8 поворачивается на оси М н через штифт 11, .входящий в вырезы 10, поворачивает ось М,подвешенную на струнах 5 и 6. Струна 5 несетсердечник преобразователя 14, выходной сиг 1 нал которого пропорционален углу поворотатурбннки 8, а следовательно, расходу.Диапазон измеряемых расходов расширяется следующим образом. Когда велиЧина расхода Я небольшая, турбинка 8 находится поддействием пружины 13 в крайнем нижнем состоянии. При этом поток действует на всю турбинку. С увеличением расхода гидродинамицеское давление, действующее на турбинку 8,сжимает пружину 13 и выводит часть турбинкииз зоны воздействия потока, то есть диапазон25 измеряемых расходов увеличивается за счет из.589381 Формула изобретения Составитель Н. Чижиковаехред...

Номер патента: 585604

Опубликовано: 25.12.1977

Авторы: Абрукин, Багян

МПК: H03K 17/60

Метки: индуктивной, ключ, нагрузкой

...5,зашунтированная конденсатором б.Другая обмотка 7 трансФорматора 5 25 своим концом соединена с концом обмот-ки 4 и подключена к коллектору транзистора 1, а своим началом - к аноду диода8, катод которого подключен к минусовой шине 9, источника коллекторного 30 питания.55604 Формула изобретения НИИПИВаказ 5062/4 065 Подписное филиал ППП 1 Патентф ужгород, ул тна Количество витков обмотки 7 выбирается примерно равным удвоенномуколичеству витков обмотки 4, В исходном состоянии транзистор 1 закрыт. ВПри приходе отпирающего импульсатранзистор 1 отпирается и в индуктивной нагрузке 2 Формируется крутой фронт импульса тока, так какпочти все напряжение источника прикладывается к индуктивности. Величинаемкости конденсатора 6...

Номер патента: 549574

Опубликовано: 05.03.1977

Автор: Абрукин

МПК: E21B 47/10

Метки: водонефтяной, компонент, раздельного, расхода, смеси

...явчность его точности2 ранс пво УстУстройство для раздельного измеренирасхода кампанент водонефтяной смеси, с ство содержит корпусного расхода жидкост измеритель конденса(71) Заявитель Всесоюзный нефтегазо Изобретение относится к нефтяной нромышленности, в частности к устройствам для измерения соотношения,дебитав,нефти и воды в различных точках сиважин.Известно устройство для измерения расхо,да кампонент, содержащее корпус и смонтираванный в нем измеритель 1.Недостатком известного устр.ляется неудовлетворительная тоизмерения,Наиболее близким техническим решением к данному изобретению является устройство для раздельного измерения расхода компонент воданефтяной смеси, содержащее корпус, измеритель суммарнаго расхода жидкасти,...

Номер патента: 546707

Опубликовано: 15.02.1977

Автор: Абрукин

МПК: E21B 47/10

Метки: газожидкостном, газосодержания, нефтяной, потоке, скважины

...2 с входным отверстием 3 и электрические конденсаторные датчики 4В пробоотборной камере размещены ко ческая втулка 6, колпакдля сбора газ неравноплечая У-образная трубка 8.Работает устройство следующим образом Устройство для контроля газосодержания помещают в вертикальном газожидкостном потоке и измеряют порциальный расход газа в протекающей в этом канале газожидкостной смеси,До начала цила работы олпак дл) сборагаза, пробоотборную камеру и У-образную трубку заполняют жидкостью - водою, нефтью или их смесью. В результате часть газа из 5 поступающего снизу потока через отверстие 3попадает в колпак 7 и скапливается в нем, вытесняя жидкость, уровень которой снижается, при этом снижается уровень жидкости в полости короткого плеча У-образной...

Номер патента: 544116

Опубликовано: 25.01.1977

Автор: Абрукин

МПК: H03K 5/13

Метки: задержки, импульсов

...с шиной 9 через резистор 7,а инвертирующий вход вентиля подключенк шине 10.Устройство работает следующим обрВ исходном состоянии на выходе венля 2 высокий логичесхий уровень. На вь544116 Составитель Л. СтепановаРедактор О, Стенина Техред М, йикэвич Корректор В Садк 1065 Подписное комитета Совета Министров С обретений и открытий-35, Раушская наб д. 4/5 Заказ 960/711 ЛНИИПИ Го Гиражсударственногпо делам из35, Москва, К"Пат филиал жгэрод. ул. де вентиля 1 также высокий логический уровень, При появлении на выходе вентиля 2 низкого логического уровня конденсатор 4 начинает перезаряжаться через времязадающий резистор 3, Напряжение на выходе вентиля 1 остается неизменным дэ тех пор, пока напряжение на неинвертируюшем входе вентиля 1 не...

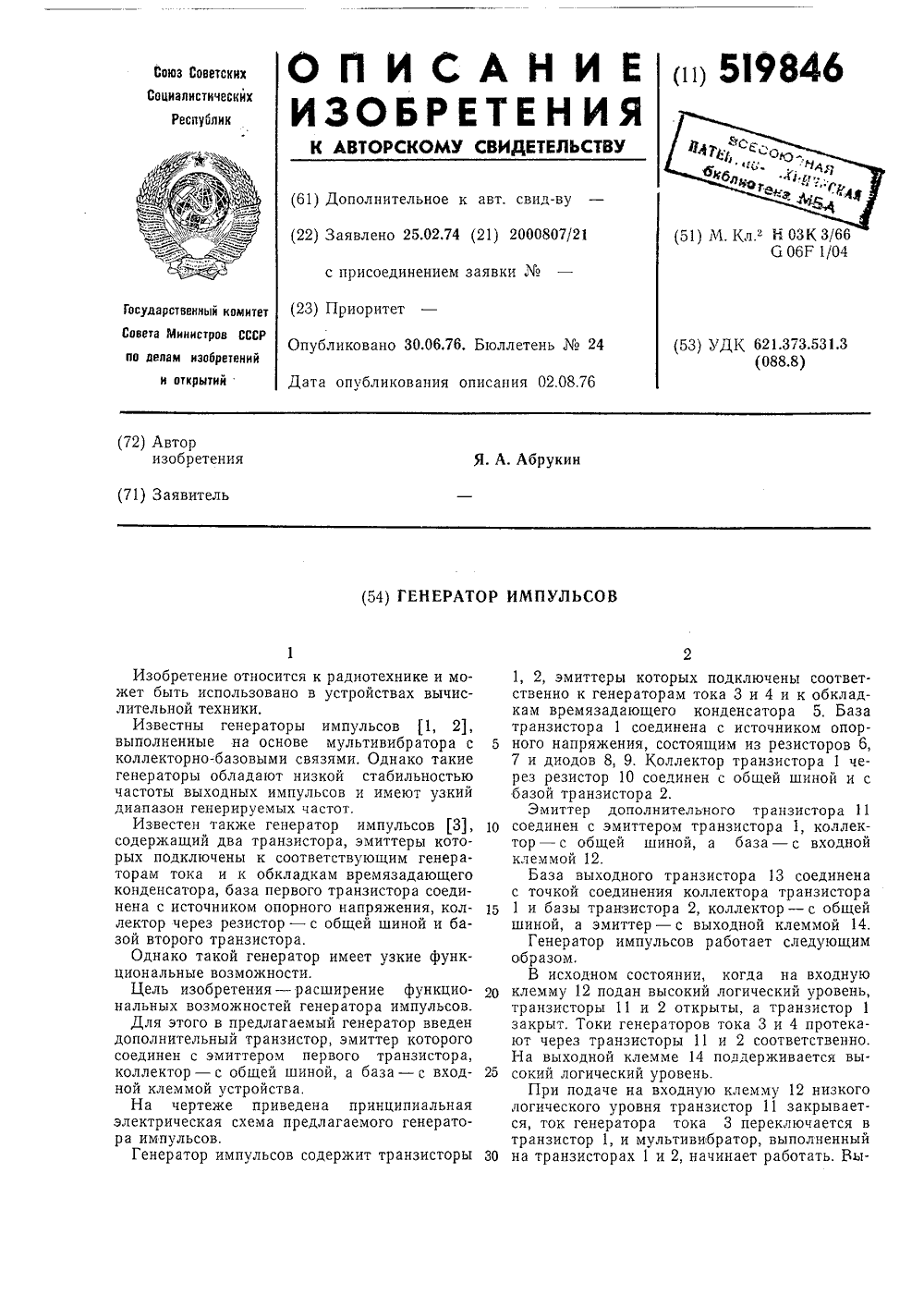

Номер патента: 519846

Опубликовано: 30.06.1976

Автор: Абрукин

МПК: H03K 3/66

Метки: генератор, импульсов

...эмиттером транзистора 1, коллектор - с общей шиной, а база - с входной клеммой 12.База выходного транзистора 13 соединена с точкой соединения коллектора транзистора 1 и базы транзистора 2, коллектор - с общей шиной, а эмиттер - с выходной клеммой 14.Генератор импульсов работает следующим образом.В исходном состоянии, когда на входную клемму 12 подан высокий логический уровень, транзисторы 11 и 2 открыты, а транзистор 1 закрыт. Токи генераторов тока 3 и 4 протекают через транзисторы 11 и 2 соответственно. На выходной клемме 14 поддерживается высокий логический уровень.При подаче на входную клемму 12 низкого логического уровня транзистор 11 закрывается, ток генератора тока 3 переключается в транзистор 1, и мультивибратор, выполненный на...

Номер патента: 511555

Опубликовано: 25.04.1976

Автор: Абрукин

МПК: G01R 31/26, G01R 31/28

Метки: детектор, селективный

...3, истоковый,: ющий конденсатор в паузе между импульсами /. повторитель 4, управляемые генераторы 5будет незначительно разряжаться черези 6 токов и вольтметр 7 постоянного тока. 5 большое входное сопротивление полевогоВ исходном состоянии генераторы токов транзистора, поддерживая выходное напря 5 и 6 закрыты. При поступлении на вход жение неизменным, равным амплитуде из-;селективного детектора измеряемого им. меряемых импульсов. Таким образом, се-,Фимпульса и импульса управления, включающего лектиррый детектор обеспечивает высокуюгенераторы токов 5 и 6, отношение величиер точнось преобраовзния амплитуды импульны токов которых соответственно 1:2,.;, сов при больших пела.одт говторения вг,.устройство вырабатывает на выходе напря....

Номер патента: 508933

Опубликовано: 30.03.1976

Авторы: Абрукин, Кристовский, Лаут, Шапошников

МПК: H03K 17/567

Метки: ключом

...Потенциал базы транзистора транзистор. Так как ток разряда конденсато отличается от. потенциала шины питания ра 18 близок по величине к включающему - 5,2 В на величину падений напряжения на 1 О току выходного транзистора, а коэффициент стабилитроне 7 и диодах 9, 10, Потенциал ба- усиления по току транзистора 3 равен 1, то зы транзистора 5 отличается от потенциала в устройстве реализуется режим форсированбазы транзистора 6 на величину падения на- ного выключения выходного транзистора.пряжения база - эмиттер транзистора 6 и па- Таким образом, управляемое стандартными дения напряжения на стабилитроне 8 и, сле сигналами от логических схем устройство довательно, положительнее потенциала шины способно включать и выключать ток в обмотпитания -...

Номер патента: 500510

Опубликовано: 25.01.1976

Автор: Абрукин

МПК: G01R 31/26

Метки: измеритель, импульсный, остаточного, транзисторов

...остаточногонапряжения транзисторов работает следующим образом,В исходном состоянии транзисторы 1 и2 и испытуемый транзистор 11 закрыты.При поступлении на испытуемый транзистороткрывающего импульса транаистор открывается, открывая тем самым транзисторы 2и 1 и создавая цепь заряда-разряда конденсатора 4, Величина тока, пр текаюшегочерез транзистор 2 ат генератора тока, определяется напряжением, снимаемым с делителя, составленного иэ резисторов 6, 7 ивеличиной резисторе 8, Этот ток протекаетчерез транзистор 1 в коллектор исш,1 туел 1 о,го транзистора. Поэтому напряжение на конаква 4915 изд. мЧГЦШИПИ Государственного кпо делам изобрМосква,13035,Тиравс 102тета Совета М одписвое стров СССР тенин и открытийРаушская иаб., 4 Филиал ППП...

Номер патента: 499659

Опубликовано: 15.01.1976

Автор: Абрукин

МПК: H03K 5/15

Метки: ключом

...усилителя (на базу транзистора 9). Другой вход дифференциального усилителя подключен к эмиттеру транзистора 6. При превышении потенциала эмиттера транзистора 6 напряжения на базе транзистора 9 ток через транзистор 8 увеличивается, а через транзистор 9 уменьшается, что влечет повышение потенциала его коллектора. Это изменение передается на базу транзистора 7 через эмиттерный повторитель на транзисторе 10 и стабилитрон 36, вызывая его открывание, а следовательно, и понижение потенциала на эмиттере транзистора 6.Если потенциал эмиттера транзистора 6 ниже потенциала базы транзистора 9, то ток через транзистор 8 уменьшается, а через транзистор 9 увеличивается, напряжение на коллекторе транзистора 9 падает, что приводит к...

Номер патента: 466320

Опубликовано: 05.04.1975

Авторы: Абрукин, Олегов, Пирогов, Рыцарева, Улыбышев

МПК: E21B 47/10

Метки: водяной, компонент, раздельного, расхода, смеси

...О электрического сигнала, передаваемого покабелю на поверхность.Турбинка расходомера 11 закреплена наупругих струнах-растяжках 17 и 18. Вал тур.бинки жестко связан с ферритовым полуколь цом 19 посредством держателя 20, вводящего полукольцо в катушку индуктивности 21.Последняя соединена с электронным блоком с помощью разъема 22. Конус 23 с гидравлическими карманами предназначен для пре- О дотвращения попадания взвешенных частицв камеру с катушкой 21. Для натяжения струнной подвески турбинки имеется пружи.на 24 с муфтой 25. Подсоединение устройства к кабелю осуществляется с помощью 5 головки 26.После раскрытия пакера по команде с поверхности поток смеси направляется внутрь прибора, омывая датчик аквомера 10. Малая величина зазора...

Номер патента: 253702

Опубликовано: 01.01.1969

Авторы: Абрукин, Ихки, Ститу

МПК: E21B 33/12, E21B 47/12

Метки: дистанционного, пакером

...цепочки 2, 3 (фильтра нижних частот). Медленное нарастание напряжения питания измерительного устройства 8 не вызывает появления сигнала достаточной величины на выходе дифференцирующей цепочки 17, 18, т. е. на управляющем электроде тиристора 12, и поэтому он не включается Аналогично при измерении другой величины посредством измерительного устройства 9 в линию подается напряжение питания отрицательной полярности также с медленно нарастающим фронтом волны (для упрощения чертежа цепь переключения полярности источника питания не показана). Поэтому на управляющем электроде тиристора 13 практически также не выделяется сигнал, и он не срабатывает.Если надо открыть пакер, включают двигатель 14. Для этого переключатель ставят в верхнее...

Номер патента: 188694

Опубликовано: 01.01.1966

Авторы: Абрукин, Олегов

МПК: G01F 1/10

Метки: датчик, расходомера, турбинного

...к шток рези, выполненнь В известных расходомерах с торсионным креплением турбинки упругий элемент выполнен одинаковой жесткости.В предлагаемом датчике турбинного расходомера упругий элемент выполнен составным из струн различной жесткости, размещенных в трубке, жестко скрепленной с турбинкой, и прикрепленных к штоку, концами входящему в прорези в стенке трубки. При переходе с малых расходов на большие струна с малой жесткостью отключается и начинает работать струна с большей жесткостью, Это позволяет расширить диапазон измерения и повысить чувствительность на малых расходах.На чертеже показан датчик предлагаемого расходомера,Поток контролируемой среды поступает в датчик 1, в котором расположена турбинка 2, укрепленная на упругом элементе...

Номер патента: 146341

Опубликовано: 01.01.1962

Автор: Абрукин

МПК: H04Q 9/06

Метки: объектами, телемеханического

...б цепь 7 обратной связи. Фильтр и усилитель при этом переходят в режим генерации. Одновременно контакт 8 реле 4 подключает к линии 9 датчик 10 ответного сигнала. Ответный сигнал, поступив на диспетчерский пункт, вызывает срабатывание реле 11, которое приостанавливает возрастание амплитуды сигнала с генератора 1.С помощью дешифратора 12 производится расшифровка принятогс ответного сигнала. Если выбор объекта произведен правильно, то дешифратор контактами 18 подключает к линии 9 командные цепи 14146341 телеуправления, а контактами 15 к линии 2 подключаются приемные цепи 1 б телеизмерения. Одновременно с этим дешифратор передает в линию 9 разрешающий сигнал, который принимается на объекте с помощью реле 17 контроля. Реле контроля...

Номер патента: 124341

Опубликовано: 01.01.1959

Авторы: Абрукин, Кублановский

МПК: G08C 15/06, G08C 19/16

Метки: малоканальная, телеуправления

...1, которое затем само- блокируется. При этом подготовляется цепь включения реле управления В, на исполнительном пункте,В момент прихода щеток искателей на 25-ю ламель в линию связи поступает положительный импульс (от ключа КУВО) и на промежуточном пункте срабатывает реле управления В и включает реле В, исполнительного пункта, которое возбуждается. Происходит включение агрегата. Очевидно, включение агрегата может произойти только в том случае, если искатели 1 ШИ и 2 ШИ идут синхронно и одновременно встали на ламель 25, При сбое включения агрегата не произойдет, так как реле В не включится.Отключение агрегата производится аналогичным путем, только ключ КУВО устанавливается в положение отключение, Тогда в линию связи будет послан...

Номер патента: 114143

Опубликовано: 01.01.1958

Автор: Абрукин

МПК: G01L 23/08

Метки: насосной, работой, установки

...послесвечением, па экране которой наблюдают изображение динамограмм.Сигналы, поступающие от датчика 2 в моменты наала хода балансира вверх или вниз, подаются на вход 18 канала пути, который обеспечивает работу механизма развертки электронно-лучевой трубки 12. Эти сигналы усиливаются усилителем 14 переменного тока и поступают к выпрямитечю 15. После выпрямлсния и отфильтровывания переменной слагающей импульсы отрицательной полярности подаются на вход электронной лампы 16, находящейся в режиме сеточного ограничения Рабочая точка лампы 16 выбрана таким образом, что при отсутствии импульсов сетка ее имеет некоторое положительное смещение. Поэтому при появлении на сетке лампы 16 отрицательных импульсов ее анодное напряжение...

Номер патента: 99639

Опубликовано: 01.01.1954

Авторы: Абрукин, Фельдбаум

МПК: G06G 7/161

Метки: звено, множительное, электронное

...вызывая соответственное изменение длительрности импульса, а также и напряжение на выходе фильтра 1. Это изметнение имеет знак, противоположный знаку изменения величины хь Вследствие чего эта схема работает по компенсационному методу, согласно которому опредсленноц величине х 1 соответствует определенная длительность импульса, снимаемого с анодов ламп триггера. Период им- Г.ульса определяется периодом Т колебаний генератора пилообразных и м пул ьсов.Блок для преобразования величины сомножителя х в длительность импу,1 ьса Оосспечиваст точность греобразования вне зависимости от формы напряжения генерируемых -пилообразных и.,1 пул 1 сов, Это достцгается тем, что величина х, после преобразования ее в длительность импульса вновь...
