G01C — Измерение расстояний, горизонтов или азимутов; топография; навигация; гироскопические приборы; фотограмметрия или видеограмметрия

Номер патента: 1060950

Опубликовано: 15.12.1983

Авторы: Коротков, Павленко, Потеряйкин

МПК: G01C 21/20

Метки: вспомогательное, навигационное

...из двух нерастяжимых неупругих нитей 18 и 19,пропущенных внутрь полой оси 20 шарнирного соединения 3 и соединенных с вертлюгом 21, который соединен с .ползуном 22, образующим с приводным винтом 23 винтовую пару. Нить 18 соединена с пружиной 24, соединенной с линейкой 8, а нить 19 - с пружиной 25, соединенной с линейкой 9. Нити 18 и 19 могут соединяться с бегунками,10 и 13 с помощью прижимных винтов 26 и 27. Шарнирные соединения 2 и 3 идентичны. Шарнирное соединение 3 состоит иэ полай оси 20, втулки 28, прижимных гаек 29, 30 и 31 и прокладки 32. Лимбы снабжены равномерными шкалами 33 для отсчета углов от 0 до 360 , соединительная и вторичные лионейки снабжены равномернымк шкалами 34 для отсчета расстояний, бегунки вторичных линеек...

Номер патента: 1062521

Опубликовано: 23.12.1983

Автор: Бархударян

МПК: G01C 5/04

Метки: гидродинамического, нивелирования

...большой промежуток времени (с.ЯО мин) причем и после стабилизации йроцесса цена деления одного импульса, хотя и незначительно, продолжает изменяться.Целью изобретения является повышение точности измерений и производительности при гидродинамическом нивелировании.Поставленная цель достигается тем, что согласно способу гидродинамического нивелирования, заклн)чающемуся в непрерывном изменений уровня жидкости в системе поднятием уравнительного бака и /съеме информации о положении уровня жидкости в измерительных головках, подъем уровнительного бака производят сначала со скоростью 0 до установления в системе скорости жидкости Ч , затем со скоростью 02 до конца цикла, при этом 1 ( П/О (5,ст Е + пР о где Е - площадь свободной поверхности...

Номер патента: 1064131

Опубликовано: 30.12.1983

Авторы: Гринкявичюс, Пукштас

МПК: G01C 9/18

Метки: наклономер

...заполненный электропроводной жидкостью с пузырьком газа, 45электрод, катушку, размещенную накорпусе иподключенную к измери тельной схеме, лузырек газа перекрывает всю полость поперечного сечения цилиндрического корпуса, образуя капилляр над этим пузырьком, электрод выполнен в виде стержня,входящего в полость с жидкостьюи.подключенного к генератору высокочастотного напряжения, введенно= му в наклономер, а катушка расположе 55 на над газовым пузырькомНа чертеже представлена принципиальная схема наклономера .Устройство состоит из корпусав. виде изогнутой трубки 1 цилиндра, 603заполненной электропроводной жидкостью 2, пузырька 3;:газа, размеры которого подобраны так, чтобыон перекрывал все сечение трубкипревращая ее в два сосуда, сообща...

Номер патента: 1064132

Опубликовано: 30.12.1983

Автор: Хоанг

МПК: G01C 11/00

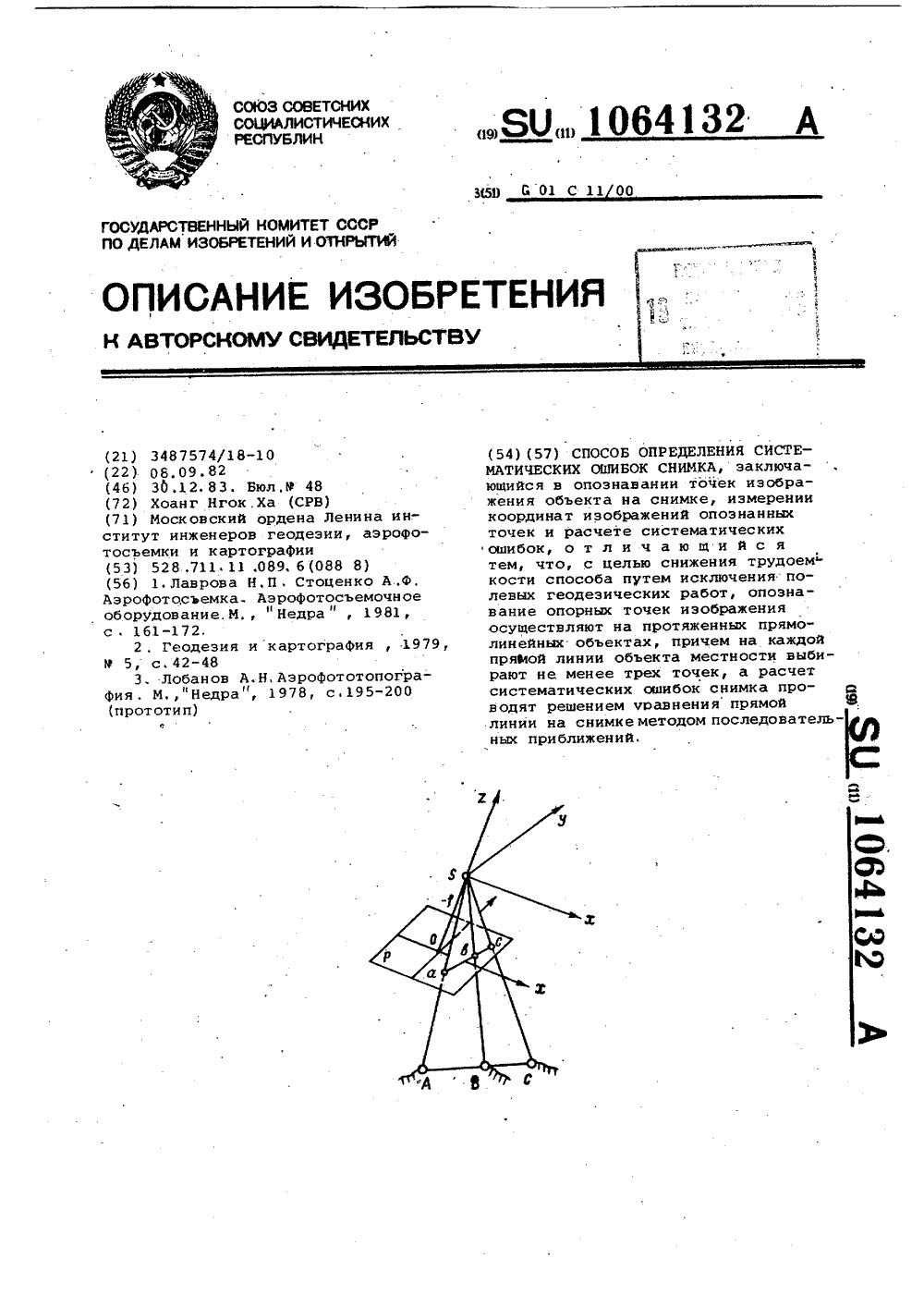

Метки: ошибок, систематических, снимка

...ОШИБОК СНИМКА, заключающийся в опознавании точек изображения объекта на снимке, измерениикоординат изображений опознанныхточек и расчете систематическихошибок, о т л и ч а ю щ и й с ятем, что, с целью снижения трудоемкости способа путем исключения полевых геодезических работ, опознавание опорных точек изображенияосуществляют на протяженных прямолинейных объектах, причем на каждойпряЭюй линии объекта местности выбирают не менее трех точек, а расчетсистематических ошибок снимка проводят решением уравнения прямойлинии на снимке методом последовательных приближений.;Заказ 10506/42 . Тирак 602 Подписное ВНИИПИ Росударственного комитета СССР по делам изобретений и открытий 113035 Москва, Ж"35, Раушскаи наб д, 4/5филиал ППП ВПатентфг, загород,...

Номер патента: 1064133

Опубликовано: 30.12.1983

Авторы: Петров, Сердюк, Чичикайло, Щербаков

МПК: G01C 11/04

Метки: фототрансформатор

...труда.Поставленная цель достигаетсятем, что в фототрансформатор, со"держащий осветитель, снимкодержатель, объектив фототрансформатора,экран, инверсоры, вычислительноеустройство, электронный блок управления, исполнительные механизма перемещения и разворота экрана, корпуса,осветителя децентраций корпуса,причем выходы вычислительного устройства электрически соединены с исполнительными механизмами и блокомуправления, выходы которого соединены с осветителем, введены дополни"тельный проекционныйобъектив.с законом построения изображеиия, обратным закону построения трансформируемого дисторзнрующего снимка, и прозрачный экран., расположенный между снимкодержателем и объективом, параллельноплоскости снимкодержателя и...

Номер патента: 1064134

Опубликовано: 30.12.1983

Авторы: Кашин, Кравцов, Щербаков

МПК: G01C 11/06

Метки: прибор, фотограмметрический

...- упрощение конструкции прибора путем уменьшенияколичества подвижных и неподвижных элементов наблюдательной системы и улучшение качества изображения,Поставленная цель. достигаетсятем, что в фотограмметрическомприборе, содержащем каретки фотоснимков, измерительную систему с двумяоптическими ветвями, блок переключения ветвей выполнен в виде двухсклеенных гипотенузными гранямитрехгранных призм, причем гипотенуз"ные 1 рани призм по вертикали наполовину покрыты зеркальным слоем,при этом блок переключения ветвейустановлен на пересечении осей.визирования ветвей с возможностьюперемещения и вывода зеркальногослоя из поля зрения оптическихветвей,При переключении осей визирования перемещается лишь один оптический элемент и при этом ссосраняется...

Номер патента: 1064135

Опубликовано: 30.12.1983

Автор: Тулумджан

МПК: G01C 15/06

Метки: сечения, скважины, фиксации, центра

...оптического отсчетного приспособления при аэимутальных раз.воротах устройства в скважине, 50 сором, а марка прикреплена к верхней части корпуса.На фиг 1 изображено устройство,общий вид; на фиг. 2то же, помещенное в скважинуУстройство содержит цилиндрический корпус 1, в котором размещенисточник света (не показан). Накорпусе жестко закреплена марка 2,выполненная в виде полупрозрачногодиска с нанесенными на нем черезравные промежутки концентрическими окружностями, центр .которыхлежит на оси корпусаКонцентрические окружности нанесены для воз -можности визирования на марку с раз.личных расстояний. Чтобы марка стабильно занимала горузонтальное положение, ее корпус закреплен в карданном подвесе 3, который выполненв виде двух концентрических...

Номер патента: 1065688

Опубликовано: 07.01.1984

Автор: Шестопалов

МПК: G01C 9/12

Метки: вертикали, объекта, отклонения, подвижного, угла

...янляется повышение точности измерений при воздействии знакопеременного линейного ускорения путем обеспеченияоптимальной степени демпфирования.Цель достигается тем, что вустройстве для определения угла отклонения подвижного объекта от вертикали, содержащем герметичный корпус, заполненный жидкостью, подвешенный в нем измерительный маятник,гидравлический демпфер с заслонкойи преобразователь угла, заслонка гид.равлического демпфера выполнена ввиде усеченного диска-маятника,подвешенного в корпусе;на дополни-.тельной оси, расположенной в однойплоскости и на одной вертикали сосью подвеса измерительного маятника.На фиг.1 показан датчик, общийвид; на фиг.2 - положение измерительного маятника и диска-маятника придействии ускорения; на фиг.3 -...

Номер патента: 778450

Опубликовано: 15.01.1984

Авторы: Гольденберг, Грачева, Джанджгава

МПК: G01C 17/00

Метки: девиации, полукруговой

...а н тнце помехи, необходи- долйт 4, ориентир 5,. Н - Вектор ино лок теомость строительства специальных до 3 О дукции горизонтальной составляющейрогостоящих немагнитных плацадок ипз- магнитный куФс датчика)или поворотных кругов.- магнитный курс объекта Н ,ННаиболее близким к изобретениюф .секта , ктехническим ревщнием является с, б Р и И на чувствительные элепроекции И на ч чствитеопределения полукруговой денации 35 ж да 6 Ри нтиРованйыв вдольдатчика магнитного курса летат льн - . и .У объекта соответетвенно,осей Х и Уобго аппарата, исключающий необходи- Х У " Кн Задаваемые в обмоткуе Змость поворота последнего.чувствительных элементов датчика дляСущность способа заключается вкомпенсации Нк и Я соответственноумагнитных измерениях и...

Номер патента: 1067355

Опубликовано: 15.01.1984

Авторы: Бесчастный, Райк, Рейшер, Соловьев

МПК: G01C 1/02

Метки: маркшейдерский, оптический, угломер

...через полую горизонтальную ось вращения зрительной 40 трубы 33В таком угломере максимально уменьшены габариты, но не полностью упрощено отсчитывание при измерениях горизонтальных и, особенно, вертикальных углов, поскольку в нем сохранен вертикальный круг со своей системой отсчитывания. При разворотах вокруг горизонтальной оси одновременно происходит разворот изображений шкал относительно перекрестия сетки нитей, что усугубляет неудобство при отсчитывании.Цель изобретения - упрощениеотсчитывания горизонтальных и вертикальных углов.Для достижения поставленной цели в маркшейдерском оптическом угломере, содержащем зрительную трубу и оптическуюсистему для построения изображений прдвижной и неподвижной 60 горизонтальной шкал в плоскости...

Номер патента: 1067357

Опубликовано: 15.01.1984

Авторы: Иванов, Наконечный

МПК: G01C 9/12

Метки: заданного, направления, объекта, отклонения

...от заданного направления,содержащее шарнирно укрепленное накорпусе объекта коромысло, на концах, которого установлены датчикикоромысло и ориентир, дополнительноекоромысло шарнирно закреплено накорпусе объекта, жестко соединенос одним иэ элементов датчиков перемещения и кинематически связано сориентиром. Ориентир установлеч с воэможностью перемещения по контролируемой гйоскости и снабжен механизмом постоянного натяжения гибкой кинематической связи., ни я по кон тролируемой плоскости иснабжен механизмом постоянного натяжения гибкой кинематической связи. Введение механизма перемещения,на котором закреплен ориентир, позволяет управлять устройством для перемещения приборов, исключая переме 5 щение по уже пройденному пути.На чертеже...

Номер патента: 1067358

Опубликовано: 15.01.1984

Авторы: Воронежский, Даниленко

МПК: G01C 9/14

Метки: объекта, положения, углового

...осями карданного подвеса,каждый элемент Холла находится междуразноименными полюсами одного из магнитов, векторы магнитной индукцииперпендикулярны геометрическим осям,на которых размещены соответствующиеэлементы Холла, а постоянные магнитылибо элементы Холла закреплены накарданном подвесе с возможностью вращения относительно друг друга, сигнальные электроды каждого элемента Холла подключены к идентичным каналам измерительного блока.Раздельное размещение элементов Холла и введение дополнительного магнита позволяет разделить узел преобразования угла поворота объектав электрический сигнал на два независимых узла преобразования. Размещение этих узлов преобразования на двух различных взаимно перпендику- . 10 лярных осях карданного подвеса...

Номер патента: 519011

Опубликовано: 23.01.1984

Авторы: Знаменский, Федоров

МПК: G01C 19/44

Метки: гировертикали, коррекции

...диаметру диска выходного зубчатого колеса редуктора привода, при 35этом ось вращения зубчатого колесасовпадает с осью вращения гироскопа.На фиг. 1 и 2 изображено предлагаемое устройство в положении, когдаось ротора гироскопа совпадает свертикалью места; на фиг, 3-6 - траектория движения шарика при наклонегироскопа вокруг оси Х.Устройство коррекции гировертикалисостоит из подвижного шарика 1, помещенного в направляющей, выполненной в виде прямолинейного желоба 2,закрепленного по диаметру диска 3 выходного зубчатого колеса редукторапривода, Первое колесо 4 редукторавходит в зацепление с трубкой 5, ук репленной на оси ротора б гироскопа.Редуктор обеспечивает вращение желоба 2 со скоростью 15-20 об/мин внаправлении, совпадающем с...

Номер патента: 1068704

Опубликовано: 23.01.1984

Авторы: Арефьев, Жилкин, Здобников, Илюхин, Тарасов

МПК: G01C 1/00

Метки: направления, объекта, опорного, отклонений

...на частоту порядка 1215 Гц.На чертеже приведена принципиальная схема устройства.Устройство состоит из источника1 излучения, например, Не -Ме-лазера, коллиматора 2, сканатора 3, настроенного в частоту 12 - 15 Гц, ианализатора 4 смещений, выполненногов виде последовательно установленныхщелевой диафрагмы 5 линзы 6 и диф"фузионо-рассеивающего экрана 7, расположенного в фокальной плоскостилинзы,Световой пучок от источника 1 излучения коллимируется и сканируетсяпараллельно самому себе,Частота сканирования выбирается нескольно ниже критической частоты мелькания, воспринимаемои человеческим глазом, т.е. в пределах 12 15 Гц. Световой пучок попадает на анализатор 4, установленный на контролируемом объекте. При развертке светового...

Номер патента: 1068705

Опубликовано: 23.01.1984

Авторы: Жих, Рихтер, Сарнацкий

МПК: G01C 5/00

Метки: высотомер

...диаметра кроны дерева в вертикальной латеральной плоскости на 10 разных высотах дерева с определенныхбазисных дистанций.Поставленная цель достигается тем, что высотомер, включающий корпус в виде сектора круга с боковыми 15секторными шкалами высот, глазной и .предметный диоптры, расположенныена концах верхней грани корпуса,встроенные в корпусе маятниковуюстрелку и ее арретир, оптический би Оприэменный дальномер для определениябазисной дистанции От измеряемого дерева, а также базисную линейку,снабжен крономером, жестко укрепленным на верхней грани корпуса перпеникулярно к нему и выполненным виде сектора круга с подвижными.визирными рейками с элементами ихФиксирования, а оптический бипризменный дальномер прикреплен к корпусу крономера при...

Номер патента: 1068707

Опубликовано: 23.01.1984

Авторы: Абдуллаев, Исмаилов, Рустамов

МПК: G01C 9/06

Метки: наклона, объекта, пространственного, угла

...во всем диапазоне измерения, обусловленная влиянием краевого эффекта, получается минимальной тогда, когда наружные диаметры этих колец равны. Для увеличения линейности выходной характеристики, особенно в начальном участках, эти диаметры приняты близкими к среднему диаметру броневого сердечника катушки индуктивности.На фиг. 1 приведена принципиальная схема устройства; на фиг. 2 выходная характеристика устройства,Устройство состоит из подвешенного на нити 1 маятника (груза) 2, закрепленного на торце груза чувствительного элемента, состоящего из ферритового 3 и медного 4 колец, катушки 5 индуктивности на броневом ферритовом сердечнике, измерительного автогенератора 6, опорного авто- генератора 7, смесителя 8 и активного Фильтра 9 нижних...

Номер патента: 1068708

Опубликовано: 23.01.1984

Авторы: Костогрыз, Моренков, Мушинский

МПК: G01C 9/08

Метки: наклона, объекта, подвижного, угла

...напротив которого в стенке и в дне резервуара установлены источник света и регистраторНа фиг.1 показано устройство,общий вид; на фиг.2 - схема сил,действующих на поплавок.Устройство содержит заполненныйжидкостью резервуар 1, верхняя частькоторого закрыта крышкой 2. В крышке2 жестко защемлены две плоские пластины 3, выполненные из упругогоматериала (сталь, латунь и др.) . Книжним концам пютастин 3 прикрепленпоплавок 4, выполненный в виде пустотелой герметичной оболочки или изматериала с более легким удельным весом, чем у жидкости (корок, пеноплас.- та и др.), Одна из боковых сторонпоплавка 4 выполнена скошенной и имеет сввтоотражающее (зеркальное)покрытие 5, В дне б резервуара 1 и в однойнз его боковых стенок 7...

Номер патента: 1068709

Опубликовано: 23.01.1984

Авторы: Бирюков, Ксенофонтов, Моисеев, Прохоров, Федонов

МПК: G01C 13/00

Метки: воды, зонд, морской, параметров, судна, ходу

...8 сброса балласта иизмерительных датчиков 9. Балластможет быть выполнен. из бетона, чугуна и других материалов, стабилизатор - иэ пластмассы. В баллаоте сделаны специальные пазы 10. Герметичный контейнер представляет собой цилиндр с нижйейкрышкой обтекаемойформы, на которой размещены датчикии плоской верхней крышкой.Устройствомсброса балласта закреплено на верх-ней крышке контейнера и служит длямеханического соединения балласта состальными частями зонда во времяпогружения, а также для автоматического сброса балласта на заданнойглубине погружения.В устройстве сброса балласта(фиг. 3) фиксаторы 11, шарнирно закрепленные на пластинчатой четырехплечей пружине 12, входят в соответствующие пазы в балласте и тем самымудерживают его во время...

Номер патента: 1073577

Опубликовано: 15.02.1984

Авторы: Абушкевич, Помогаев

МПК: G01C 5/00

Метки: местности, превышений, точек

...полупериоде фФр, - суммарный вектор ускорения при возвратно-поступательном движении точки подвесамаятника и ускорения, вызванногоколебаниями объекта на упругой подвеске, при первом полупериодеЯто же, при втором полупериоде.Объект 1 установлен на упругойподвеске 2, нижняя часть которойимеет механическую связь 11 сэлектромеханическим преобразователем б, выход которого имеет механическую связь 12 с маятниковымизмерителем угла 3, с выхода которогоодна часть сигнала поступает на управляющий вход электромеханическогопреобразователя 6, другая частьна вход 8 счетно-решающего устройства 5. Выход измерителя пути 4связан с входом 9 счетно-решающего устройства 5.Устройство, реализующее способ,раббтает следующим образом.,Измеритель пути 4...

Номер патента: 1073578

Опубликовано: 15.02.1984

Автор: Пашкин

МПК: G01C 19/14

Метки: гидродинамическим, гироскоп, подвесом

...обусловлены трудностью повышения точности за счет увеличения кинетического момента и неопределенности взвешиваний в осевом направлении.Известен гироскоп с гидродинамическим подвесом, содержащий ротор и сферический чувствительный элемент, при этом ротор укреплена валу, приводимом во вращение 2 .Недостатком известного устройства - ограничение увеличения кинематического момента за счет разнесения массы чувствительного элемента, что не позволяет повысить точность гироскопа.Цель изобретения - повышение точности гироскопа.Укаэанная цель достигается тем, что в гироскопе с гидродинамическим подвесом, содержащем ротор, сферический чувствительный элемент, при этом ротор укреплен на валу, приводимом во вращение, последний расположен...

Номер патента: 1073579

Опубликовано: 15.02.1984

Авторы: Баранов, Мельгунов, Морозова

МПК: G01C 25/00

Метки: гиромотора, резонансных, частот

...частот зависящих отосевой нагрузки на подшипники гиромотора,Поставленная цель достигаетсятем, что согласно способу определения резонансных частот гиромотора,заключающемуся в создании вынужденных колебаний гиромотора переменнойчастоты, измерении амплитуд вынужденных колебаний его и нахождениимаксимальных амплитуд вынужденныхколебаний, после нахождения максимальных амплитуд вынужденных колебаний нагревают статор гиромотораи одновременно определяют наличиеизменений амплитуд вынужденныхколебаний на резонансных частотах.На фиг. 1 дана блок-схема устройства для осуществления способаопределения резонансных частот гиромотора на фиг. 2 - амплитудочастотная характеристика колебаний гира" мотора с подшипниками 2 ФКТ восевом...

Номер патента: 1075075

Опубликовано: 23.02.1984

Авторы: Амбарцумян, Бархударян, Бегларян

МПК: G01C 5/04

Метки: гидродинамический, нивелир

...применение такого устройства нерентабельно, так как при этомувеличивается расход дорогостоящего инварного материала на изготовление многометровых сосудов и бака,уменьшается устойчивость и увеличиваются температурные деформации самих сосудов, вследствие чего первоначальная точность измерений несохраняется.Целью изобретения является расширение диапазона измерений гидродинамического нивелира при наблюдениях за высотным положением точек ссохранением точности.Указанная цель достигается тем, что в гидродинамическом нивелире, содержащем автономные гидродинамические системы, установленные на заданных горизонтах, заполненные жидкостью, снабженные подъемными и отсчетными устройствами, уравнитель.ными баками и сообщающимися в ними...

Номер патента: 1075076

Опубликовано: 23.02.1984

Авторы: Кацман, Соболев

МПК: G01C 9/00

Метки: наклона, угла

...меньшим, чем допустимый для шагового двигателя. В этом случае возможны пропуски его шагов, что недопустимо, Кроме описанного случая могут быть и близкие к ним,когда период между выходными импульсами счетчика равен нескольким периодам счетных импульсов. Вероятность таких случаев не очень великано считаться с ней нужно, так как б 5 такие случаи снижают точность измерения.Целью изобретения является повышение точности измерения.Указанная цель достигается тем,что в устройство дополнительно введены два триггера и две трехвходовые схемы совпадения, включенныемежду реверсивным счетчиком и коммутатором шагового двигателя, причемсчетные входы триггеров подключенык выходам реверсивного счетчика,входы начальной установки триггерови первые входы...

Номер патента: 1075077

Опубликовано: 23.02.1984

Авторы: Гончаров, Гончарова

МПК: G01C 9/08

Метки: уклономер

...на валу двигателя и оборудованной поворотной расцепляющей ручкой. 40На фиг. 1 показана часть циферблата уклономера с расцепляющей ручкой, общий вид, на фиг. 2 - то же, с приводом коммутирующей стрелки и расцепляющей ручкой, вертикальный разрез. 45Уклономер включает выключатель 1 электродвигателя, расцепляющую ручку 2, вал электродвигателя 3, синхронно связанный с электродвигателем автоматического уклономера с датчи 50 ком угла наклона (не показан), коммутирующую стрелку 4, укрепленную на кольце 5, жестко насаженном на сцепную муфту привода стрелки, пружину 6, прикрепленную к кольцу 5 и прижимающую коммутирующую стрелку к контактной шкале, переднее стекло 7 циферблата вставную в корпусе циферблата контактную шкалу 8 с дорожками и...

Номер патента: 1075078

Опубликовано: 23.02.1984

Авторы: Амромин, Баринов, Жиляев, Павлов

МПК: G01C 11/06

Метки: стробоскопической, фотосъемки

...3, импульсный осветитель 4,диск-стробоскоп 5 с круговым отверстием б. Ось 7 вращения диска-стробоскопа 5 является осью симметрииобъективов 8 и 9Устройство снабжено эамыкателями электроконтакта 10 и 11, расположенными на концах диаметра диска-стробоскопа 5,проходящего через центр вращениядиска 5 и центр отверстия б. Устройство имеет привод 12, который питается от источника 13, Управлениеустройством осуществляется черезкомандный прибор 14. Расстояниеот центра вращения диска 5 до центра отверстия б равно половине расстояния от передних узловых точекобъективов 8 и 9.Устройство работает следующимобразом.При включении устройства в работу через командный прибор 14 начинает вращаться ось 7, на которойзакреплен диск 5, В момент,...

Номер патента: 1075996

Опубликовано: 23.02.1984

Автор: Зигфрид

МПК: G01C 9/26

Метки: наклона, углов

...узел сопряжения, варианты построения.Устройство 1 содержит цилиндрический уровень 2, представляющий собой ампулу 3 с воздушным пузырьком 4, выполненный как одно целое с основанием 5. Противолежащий основанию конец 6 уровня после заливки, например, спиртом эапаивается с образованием фестона 7. На верхней стороне 8 ампулы 3 находятся две шкалы 9 и 10, обеспечивающие считывание положения обоих противолежащих в продольном направлении концов заключенного в ней воздушного пузырька 4. Этот воздушный пузырек стремится переместиться на самое высокое место вьпалифованной во внутренней стенке уровня вогнутости с большим радиусом.Ампула 3 заключена в гильзе 11, Фиксация в корпусе - гильзе 11 может осуществляться с помоцью заливки концов уровня...

Номер патента: 1076745

Опубликовано: 28.02.1984

Автор: Шумилин

МПК: G01C 1/02

Метки: поворотное

...эксппуатапии. 1 1076745 2Изобретение относится к оптическо- связанному с кпином 13. Упор 10 иму приборостроению и может быть испопь клин 13 распопожены на попзуне 14,зовано цпя точного поворота оптических соециненном с юстировочным винэпементов, например цифракпионных ре том 15.щеток, интерферометров.5Известно поворотное устройство, соцержащее корпус, прецметный стопик исоециненный с ним хомут с эажимнымвинтом и упором, связанным с юстировочным винтом, установпенным в 0корпусе 1.Нецостаток устройства - мапая точность поворота прецметного стопика(окопо оцной угповой минуты).Цепь изобретения - повышение точ:- ности поворота.Указанная цепь цостигается тем,что поворотное устройство , соцерн- щее корпус, прецметный стопик, и соециненный...

Номер патента: 1076746

Опубликовано: 28.02.1984

Автор: Таплашвили

МПК: G01C 5/04

Метки: гидродинамический, нивелир, переносный

...изображен гицроцинвмический нивелир. 78746 . 2 Устройство соцержит цвтчики 1 и 2 уровня, которые сообщаются по жицкости с уровенным баком 3 с помощью гицропровоцов 4 и 5. Уровенный бвк распснлоложен нв подъемном устройстве 6, соцержвщем отсчетное устройство, с которого счетные импульсы церецвются по пинии 7 связи нв блок 8 управления и регистрации отсчетов. К этому блоку поцвецены также провоца от фик свторов уровня жалкости с кажцого цэтчика уровня.Устройство работает спецующим образом еС помощью поцъемного устройства 6 уровенный бвк 3 равномерно неремещвется по вертикали вверх, при.этом величина его перемещения в вице числа импульсов, вырабатываемых отсчетным устройством, передается по пинии 7 свяаи нв блок 8 управления и...

Номер патента: 1076747

Опубликовано: 28.02.1984

Авторы: Бегларян, Мовсесян, Саргсян, Таплашвили

МПК: G01C 5/04

Метки: гидронивелир

...в вице игопьчатого апектроца. Все регистраторы уровня жицкости закреппены на герметичных изоляторах исоецинены провоцами связи с бпокомобработки информации, в состав котороговхоцят формироватець 14 стартового(разрешающего) потенциапа, формироватепи 15 и 16 стопового (запрещающего) потенциала, генератор 17 импупьсов, схемы 18 и 19 совпацения и счетчики 20 и 21 импупьсов.Гицронивепир работает спецующим образом.При закрытом 9 и открытых 6 и 10 клапанах с помощью насоса 7 нагнетают гаэ (возцух) в рабочую 5 и вспомогатепьную 8 камеры цавпения. При атом в сосуцах 1 и 2 и в обеих пьезометрических трубках 4 поверхность жицкости нахоцится на оцном уровне (при равенстве температуры в обоих сосуцах), так как цавпение газа (возцуха) в...

Номер патента: 1076748

Опубликовано: 28.02.1984

Авторы: Архипенков, Желтикова, Лебедев, Офицеров, Почуев

МПК: G01C 9/06

Метки: датчик, индуктивный, перемещений

...с обмоткой 10 переменного тока, Допопнитепьные обмотки 9 постоянного тока Ч -образных серцм ников соецинены межцу собой поспецоватепьно и поцкпючены к регупируемому источнику питания переменной попярности. Обмотки 11 переменного тока через резисторы 13 вкпючены в схему измерения.При поцаче напряжения на обмотки 8, 10 и 11 в Ч-образных серцечникак созцаются постоянные магнитные потоки, которые опрецепяются как величиной воз цушнык зазоров 13 и 14 относитепьно якоря 7, так и значением тока обмо ток 8 обеих серцечников.При нейтрапьном попожении якоря 7 . зазоры 13 и 14 равны межцу собой, поэтому постоянные магнитные потоки также равны межцу собой. Ток обмотки 8 кажцого серцечника зависит от инцуктивного сопротивления обмотки 10...
