Уровень с отвесом
Номер патента: 12793
Опубликовано: 31.01.1990
Автор: Саммель
...с отвесом, состоящим из укрепленной на доске коробки, заполненной жидкостью и снабженной неуравновешенной секторовидной стрелкой, установлена магнитная стрелка, с помощью которой имеется в виду проводить линии под любыми углами также и в горизонтальной плоскости.На схематическом чертеже фиг. 1 изображает уровень, фиг, 2 - его коробку со стрелками, фиг. 3 в поперечный разрез коробки.На доске Е (фиг. 1) предлагаемого прибора укреплена коробка А (фиг. 2 и 3), заполненная жидкостью и снабженная неуравновешенной секторовидной стрелкой ЗХХ одна половина ЛЕ которой полая, а вторая У залита свинцом, благодаря чему она всегда занимает вертикальное положение, На концах этой стрелки сидят указатели Ь", Л; приходящиеся против шкалы У с градусными...
Устройство для измерения линейных перемещений
Номер патента: 1543226
Опубликовано: 15.02.1990
Автор: Эфрос
МПК: G01C 3/00
Метки: линейных, перемещений
...углом и переменным внутренним базисом, и может быть использовано для бесконтактного измерения линейных перемещений объекта линии визирования. 10Цель изобретения - повышение точности за счет уменьшения влияния погрешностей перефокусировки.На чертеже показана схема устройства. 15Устройство для измерения линейных леремещений содержит корпус 1, каретку 2 которая установлена в корпусес возможностью возвратноипоступа 1 ельного перемещения, измеритель 3 перемещения каретки 2, проекционную часть, включающую первую телескопическую систему 1, осветитель 5 и марку 6, и визирную часть, включающую втоую телескопическую систему 7 окуляр 25и сетку 9. Первая телескопическая система :, окуляр 8 и сетка 9 жестко . закреплены в корпусе 1, а вторая...
Аэропрофилограф
Номер патента: 1543227
Опубликовано: 15.02.1990
Авторы: Жилин, Катков, Кулаков, Мозгов, Прихода, Якуба, Яшаяев
МПК: G01C 5/06
Метки: аэропрофилограф
...Электро- лебедка 2 предназначена для выпуска и подъема на кабель-тросе б спецаппаратуры (барометров 4 и 5) и прибортованных к нему шланга 7, а также кабелей электрического соединения. Входы всех барометров 3,4,5, расположенных на известном фиксированном расстоянии один от другого, герметически подсоединены к пневмопроводящему шлангу 7, Приемник статического воздушного давления 8 подсоединен к пневмопроводящему шлангу 7 в зоне невозмущенного атмосферного давления, Зона невозмущенного атмосферного давления при аэропрофилировании с использованием вертолета расположена ниже плоскости несущего винта вертолета на ; 20-25 м, при зависаниях вертолета над определенными пунктами она определяется опытным путем и.зависит от высоты зависа,...
Устройство для определения угла наклона
Номер патента: 1543228
Опубликовано: 15.02.1990
МПК: G01C 9/10
...размер плоскости Фотоприемника 7 много меньше минимальной величины г, то последнюю можно считать приблизительно одинаковой для фотоприемников 7. Поскольку в рабочем диапазоне освещенНоетей сопротивления Фотоприемников 7 пропорциональны освещенности фотоприемников, то их можно записать(3) где К ,К- сопротивления фотоприемников 7;Е - коэффициент пропорциональности между освещенностьюи сопротивлением,Ток, проходящий через измерительный прибор 12, равен(5) К, К,-К,К+=О, (6) К,К,-К,К,Кр (11+К+1+1,1,)+К+К) К+КЗ) где 1 - ток, проходящий через измерительный прибор 12;1 - ток, питающий мост; К К - сопротивление фотоприемников 7, равное К,Р, 14 К, - сопротивления резисторов 13; 10К о - сопротивление прибораПоскольку К много меньше остальных...
Устройство для определения фазовой скорости поверхностных волн
Номер патента: 1543229
Опубликовано: 15.02.1990
Авторы: Запевалов, Христофоров
МПК: G01C 13/00
Метки: волн, поверхностных, скорости, фазовой
...1 устанавливают вертикально так, чтобы их нижние концы55всегда были погружены в воду. Высотаперфорированных цилиндров 1 выбирается такой, чтобы при прохождении волн максимальной высоты их верхний конец оставался над водой. Диаметр перфорированных цилиндров должен быть меньше в 10 и более раз минимальной длины исследуемых волн. Расстояние между перфорированными цилиндрами 1 устанавливается в пределах от яетверти длины измеряемой волны до половины длины.Поплавки 2 выполняют из пенопласта в форме дисков, Диаметр поплавков 2 на 10 Х меньше внутреннего диаметра перфорированных цилиндров 1. Направляющие 3 выполняются в виде натянутых тросов, проходящих через центр перфорированного цилиндра 1 и центр поплавка 2, К поплавкам 2 прикреплены...
Устройство для подводных измерений
Номер патента: 1543230
Опубликовано: 15.02.1990
МПК: G01C 13/00
...поршня2 опирается через пуансон 3 на прота"рированную по усилию разрушения на эа 5данную глубину погружения и прижатуюк цилиндру съемным стаканом шайбу 4 Изобретение относится к технике4 своения . и исследования океана, вчастности к устройствам погружения иПодъема подводных устройств с регулируемой плавучестью, в том числе измерительных океанограФических буев,Целью изобретения является упрощеиие конструкции устройства,На чертеже схематично изображенпредлагаемый балластосбрасыватель,разрез.Балластосбрасыватель состоит иэступенчатого цилиндра 1, внутри котоРого расположен поршень 2 разного диа,25метра, сообщающийся через отверстияв цилиндре и стакане с окружающейсредой, Нижняя часть поршня опирается на пуансон 3, а последний -...
Способ выделения участков поверхности породных отвалов для рекультивации
Номер патента: 1543231
Опубликовано: 15.02.1990
Авторы: Козак, Перефильев, Попа, Талалаева
МПК: A01B 79/02, G01C 15/00
Метки: выделения, отвалов, поверхности, породных, рекультивации, участков
...покрову, а границу участков с повышенной температурой определяют по границе таяния снега с учетом температурной поправки, после чего производят отбор образцов породы для анализа на холодных участках поверхности. 2 ил.с повышенной температурой путем маркировки их границ, определенных поформулеО =0,0035 Т,где О - величина отклонения в метрах к центру участка от границы таяния снега при Офпо Цельсию;Т - значение коэффициента, численно равного значению температуры воздуха в градусахЦельсия,После этого отбор образцов дляайадиза производят только на холодных участках поверхности. Затем производят инструментальную съемку поверхности.ФРезультаты осуществления способавселения участков поверхности порЮдных отвалов горючих ископаемыхдЛя...
Устройство для нивелирования судоспусковых рельсовых дорожек
Номер патента: 1545078
Опубликовано: 23.02.1990
Автор: Прокапало
МПК: G01C 9/02
Метки: дорожек, нивелирования, рельсовых, судоспусковых
...в точках В, Г, А, Б, Д, Е (фиг. 2) и так далее на всем ее протяжении определяются обычным Способом с помощью нивелира 19 и рейки 20 посредствомпередачи их от репера 21.Так как базисная направляющая 3 выполнена из пенопропилена и в смоченном состоянии имеет приблизительно такой же удельный вес, как и вода, то она легко натягивается и будет представлять, фактически, идеальную прямую линию.Задача водолаза состоит в том, чтобы установить, измерительный блок 1 основанием 8 в подводную геодезическую точку исследуемого рельса 5. Перемещая вдоль оси 9, закрепленнойжестко на штативе 7, стакан 10, содержащий в себе излучатель УЗВ (ультразвуковых вог 1 н), водолаз добивается контактирования стержня 13, закрепленного на стенке стакана 10, с...
Полевое маркирующее устройство
Номер патента: 1545079
Опубликовано: 23.02.1990
Автор: Ильин
МПК: G01C 11/26
Метки: маркирующее, полевое
...объектив 1, рамку 2, оси.3, маркирующий элемент 4, юстировочные винты 5 маркирующего элемента, визирную марку 6 трехрычажну планку 7, пружину 8 и фиксатор 9.,В рамке 2 на взаимно параллельных осях 3 укреплены маркирующий элемент 4 и визирная марка 6. На визирной марке 6 закреплен объектив 1. Винты 5 сл жат для юстировоцной подвижки марки ующего элемента 4. Визирная марка 6 вязана через трехрыцажную планку 7 с маркирующим элементом 4, Один из ко цов планки 7 связан пружиной 8 с ра кой 2. На рамке 2 укреплен Фиксатор 9 визирной марки 6,При маркировании точек полевое маркирующее устройство располагают на Фо 1 оснимке в положении, когда визирная марка 6 контактирует с поверхностью снимка. Рассматривая снимок через обьектив 1, подвижной...
Лазерный указатель направления
Номер патента: 1545080
Опубликовано: 23.02.1990
Авторы: Бамунэр, Кулакова, Рябов, Смирнов
МПК: G01C 15/00
Метки: лазерный, направления, указатель
...светочувствительного слояприемника 4 установлены линзовая сисема 5 и клин 6 со сквозными отвертиями в ходе излучения лазера 7ежду приемником 4 и входной линзойколлимирующей системы, приемникйвляется звеном электронной схемы 9ключения-выключения лазера. Дляовышения помехозащищенности схемывперед приемником 4 может быть устаовлен Фильтр 10, например, типа ИКСили КС, а излучение системы 2 модулиовано. Отклоняющий клин может бытьаменен другим отклоняющим элемен 1 ом,,апример зеркалом со сквозным отверстием.Указатель работает следующим обраом е35Излучение лазера 7 проходит оез реломления церез отверстия в отклояющем элементе 6 и линзовой системси, пройдя коллимирующую систему 3, Выходит из указателя с уменьшенным углом расходимости....
Искусственный горизонт
Номер патента: 1545081
Опубликовано: 23.02.1990
Автор: Павлов
МПК: G01C 15/14
Метки: горизонт, искусственный
...ат поверхностей крышки и поплавка, не были наложены друг на друга, Просветляющие покрытия на внутренние поверхности не наносятся, так как оки были бы испорчены парами ртути. Просветлена только наружная поверхность крьппки.Для изготовления одинаковой клииовидности пластины и прозрачной крышки и точной ориентации их одна относительно другой в имитаторе они вырезаются из одной "заготовки" 9 (фиг,З), Центры защитного окна и пластины должны быть расположены на одном: диаметре ВСзаготовки, приблизительно совмещенным с плоскостью двугранного угла "заготовки", Положение этого диаметра должно быть отмечено на пластине рисками 10 и на прозрачной крьппке рисками 11, Риски служат для точной установки защитного окна на средней части ампулы,...
Устройство для заполнения замкнутых емкостей жидкостью
Номер патента: 1545082
Опубликовано: 23.02.1990
Авторы: Долгих, Казаков, Шошин
МПК: G01C 25/00
Метки: емкостей, жидкостью, замкнутых, заполнения
...- повьппение производительности и качества жидкостизФ. счет уменьшения содержания в нейгаза.На чертеже представлено устройств для заполнения приборов жидкостью.Устройство содержит колбу 1 соед ненную с камерой 2 глубокого вакуу" 15м с помощью накидной гайки 3 черезп окладку 4. В колбе размещен доэат р 5 жидкости. Камера 2 глубокогов куума и емкость 6 соединены с вакуумным насосом 7 газовыми 8 и 9 20ижидкостным 10 с патрубком 11 труб проводами с вентилями 12 в .14, Вкрмере 2 глубокого вакуума раслолопена диафрагма 15 с отверстиями 16по периметру, 25Устройство работает следующим обр,азом,Открывается вентиль 12 и вакуумируется емкость 6 и соединительныетрубопроводы 9 й 10 до 10 мм Рт,ст. 30-батем открывается вентиль 14 и:.закууМируется...
Устройство для стабилизации оптического изображения киноаппарата
Номер патента: 1215507
Опубликовано: 07.03.1990
Авторы: Меламед, Рудинский, Толгский, Торочков
МПК: G01C 21/24, G03B 17/00
Метки: изображения, киноаппарата, оптического, стабилизации
...тумблером включается питание Роторов 1 10источзика 15датчи 45 ков 5,6 момезтов, усилителей 7, 8 и Фотоприемника 4.Световые лучи, идущие от снимаемого объекта, попадают за подвижное зеркало 9связанное с трехствпеззым гироскопом, затеи иа не.подвижное зеркапо 16 и через объектив 14 за Фотопленку. Световая энергия от источника 15, сформированная в виде узкого пучка лучей, попадает на фотоприемззк 4, в последнем возникает электрический сзгзап, который через усилители 7, 8 поступает на соответствующие датчики 5, б моментов, в ре- зультате чего иа осях подвеса гирос-,копа возникают моменты силы, вызывающие прецессию гироскопа в таком направлении, чтобы цезтр координат Фотоприемника 4 совместился с центром светового пучка лучей, Всякое...
Гиромаятник
Номер патента: 1550315
Опубликовано: 15.03.1990
МПК: G01C 9/12
Метки: гиромаятник
...колебаний, Гиромаятник содержит гиромотор 1, внутреннюю и наружную рамки и маятник 3, который расположен в поплавке 4 жидкостного демпфера. Поплавок через торсионсвязан с внутренней рамкой. При отклонении оси маятника от вертикали он прецессирует под действием момента силы тяжести вокруг вертикали, а торсион деформируется. Свойства торсиона и демпфера создают момент противодействующий прецессионным колебаниям. 1 ил. СЕСоставитель Л. КачесоваРедактор О. Спесивых Техред Л.Олийнык Корректор И, Куска Заказ 2 Ь 4 Тираж 395 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Рауаская наб., д. 4/5 Производственно-издательский комбинат Патент, г.ужгород, ул.Гагарина, 101 1503 мени затухания...
Способ определения элементов внутреннего ориентирования снимков
Номер патента: 1550316
Опубликовано: 15.03.1990
Авторы: Дормидонтов, Ранов
МПК: G01C 11/04
Метки: внутреннего, ориентирования, снимков, элементов
...привязке главной точки снимка к узловой точке объектива, которая выполняется по приведенным ма тематическим выражениям. 3 ил. передней стенке 2 корпуса 3, несущего направляющие втулки 4, поворачивающиеся на осях 5. Сквозь направляющие втулки проходят стержни 6 - 9заканчивающиеся шаровыми опорами 1 О,установленными на прикладной рамке11, На свободных концах стержней 6-9имеются узлы для измерения. их длины.изоЬражение объекта снимка путем продоль.,стержней 6 - 9 во втулках 1, а также их поворота вокруг осей 5 с одновременным поворотом прикладной рамки в двух перпендикулярных плоскостях вок 5 руг шаровых опор 10. Стержни 6 - 9 Ьудут. иметь длину, Фиксируемую измерительным устройством, соответственно Ь 6, Ь , Ь , Ь. После экспозиции снимка...
Фотоэлектрическая рейка
Номер патента: 1550317
Опубликовано: 15.03.1990
Авторы: Васютинский, Голов, Корнев, Федоров
МПК: G01C 15/00
Метки: рейка, фотоэлектрическая
...11, нагрузкой которого служит индикатор 6, представляющий собой, например, электрическую ла мп оч ку.фоторейка работает следующим образом.Если приемная головка 3 находится в зоне световой плоскости, то световые импульсы от лазерного нивелира попадают на фотоприемный элемент 3, который преобразует их в электрические. Далее электрические импульсы усиливаются усилителем 10, снова преобразуются в световые излучающим диодом 7 и посылаются к фотодиоду 8, который их принимает, Усилитель 11 усиливает и расширяет импульсы тока фотодиода 8. При этом подключенная к выходу усилителя лампочка индикатора 6 начинает мигать в такт с принимаемыми от лазерногоо ни вели ра с вет овыми и мп ул ь сами .При выполнении измерений основание 1 фоторейки...
Магнитный компас
Номер патента: 1550318
Опубликовано: 15.03.1990
Авторы: Казакова, Кардашинский-Брауде
МПК: G01C 17/06
...чертеже представлен магнитный компас, вид сбоку.Компас состоит из корпуса 1, внутренний объем которого загелнен диэлектрическими жидкостями 2 и 3. На жидкость 3 опирается поплавок 4 магнитного чувствительного элемента 5. На внешней цилиндрической поверхности поплавка 4 и внутренней цилиндрицеской поверхности корпуса 1 закреплены кольца Ь и 7, выполненные из электрета и заряженные в радиальных направлениях так, цто на обращенных друг к другу поверхностях колец созданы электрические заряды одинаковых знаков. 25Компас работает следующим образомПри горизонтальном положении корпуса 1 чувствительный элемент опирается своим поплавком 4 на слой 3 жидкости с большей плотностью. Под действием горизонтальной составляющей 1индукции магнитного поля...
Цифровой магнитный компас
Номер патента: 1550319
Опубликовано: 15.03.1990
Авторы: Богдановский, Веселов, Рабинович
МПК: G01C 17/26
Метки: компас, магнитный, цифровой
...сил на цент р тяжести маг нитов скомпенсированс поплавком, а влияние момента действия гравитационных сил на центр тяжести оси с кодовыми дисками исчезает при переносе центратяжести оси картушки в точку крепления в карданном подвесе, Внижение моментов от сил трения в опорах карт ушки соответственно уменьшает угол зас- тоя и повышает точность измерений компаса.11 рименение магнитной картушки с двумя кодовыми оптическими дискамипозасляет уменьшить наружные диамет - ры кодовых дисков Ьез изме- ния разрешающей способности, уменьшить при веденный момент инерции картушки, а следовательно, уменьшить период колебаний и длительность переходного псоцес.са, характеризующего время затуханияколебаний картушки, что значительноулучшает показатели...
Устройство для градуировки микровесов
Номер патента: 1550320
Опубликовано: 15.03.1990
Авторы: Кандрикина, Рафиков, Рюмина, Шенфельд
МПК: G01C 23/00
Метки: градуировки, микровесов
...25 и 26, установленными с зазорами +6 Ь (относительно подвижных контактов 10 и 11) на регулируемых винтах 27 и 28, закрепленных на изолированных друг от друга разрезных втулках 29 и 30, стянутых винтами 31 и 32, и соединенных через токопроводы 33 с сигнальными лампами 34 и 35 соответственноГлря снятан и "Гиря наложена", причем с другой стороны лампы 34 и 35, а также соответственно рычаг 1 и его подвижные контакты 10 и 11 через токоввод 36 соединены с источником 37 питанияРабота устройства происходит следующим образом,Устройство в сборе устанавливается под подвеской 8 испытуемых микровесов 9 таким образом, что встроенная гиря 6, навешенная на крючки 5 в верхнем положении крючков 5 (подняты на расстояние +КЬ),снята с крючка 7, а в...
Способ геометрической коррекции космических сканерных снимков линейной развертки
Номер патента: 1553825
Опубликовано: 30.03.1990
МПК: G01C 11/00
Метки: геометрической, коррекции, космических, линейной, развертки, сканерных, снимков
...поля смещения точек снимка относительно идентичных точек касты,На фиг. 2 показано поле векторовсмещения, полученное с помощью карты,На фиг. 2 показаны контуры исходногоизооражения 1 и контуры выбраннойкартографицеской проекции 2, приведенные к масштабу исходного изображения по опорным точкам 3 и Й.По опорным точкам 5-7 определяютнаправление и размеры соответствующих векторов смещения 8-10,Осуществляют выбор преобладающего(генерального) направления необходимых смещений как среднее из направлений имеюшихся векторов смещения.На фиг. 2 это направление обозначенопозицией 11,,О Затем проводят условное разделение контратипа на части перпендикулярно преобладающему (генеральному)направлению 11 смещений,По фиг. 2 визуально определяют,,:.5 цто...
Способ создания топографической карты и устройство для его осуществления
Номер патента: 1553826
Опубликовано: 30.03.1990
МПК: G01C 11/26
Метки: карты, создания, топографической
...основу таким образомф 50цтобы опорные точки, нанесенные наоснове, были совмещены с ортогональной проекцией опорных точек моделиместности. После такого ориентирования стереоскопическая модель местности внешне ориентирована как от 55носительно опорных точек основы,установленной на столе 3, так и относительно опорных точек основы,установленной на столе 18. Вычисляют величину сдвига горизонталей относительно первой (самой низкой) горизонталям по осям Х и 1 на величину11(п) сов 0ЬРЦш (Ы)Ь(п) в 1 п 6щ .(И) где Й - превышение самой высокой точки относительно низкой в пределах планшета составляемой карты;и - номер горизонтали;угол между линией, параллельной оси Х устройства, и линиеи общего смещения горизонтали, эти линии прочерчиваются на...
Способ определения среднего периода морских ветровых волн
Номер патента: 1553827
Опубликовано: 30.03.1990
МПК: G01C 13/00
Метки: ветровых, волн, морских, периода, среднего
...схемы 2 центрирования соединен с входом схемы 3 вычисления среднеквадратичного отклонения и с инверсным входом компаратора 4. Схема 3может быть выполнена на двух опера -циоццых усилителях с диодцыми обратными связями.Компаратор 4 служит для формирования импульсов, длительность которыхопределяется порогами его срабатывания, и может быть выполнен на интегральном компараторе К 554 САЗ, Прямойвход компаратора 4 соединен с выходом блока 5 управления, а выход - суправляющим входом блока 5 управления и со счетным входом счетчика 6импульсов.Блок 5 управления предназначендля коммутации необходимого порогового напряжения в соответствии с выход -ным напряжением компаратора 4, Блок 5управления может быть реализован цааналоговом ключе П...
Способ измерения приращения угла рефракции
Номер патента: 1553828
Опубликовано: 30.03.1990
Авторы: Зиганшин, Лукин, Меламуд
МПК: G01C 15/00
Метки: приращения, рефракции, угла
...расположенный над плоскостью сектора, 11 - фотоприемник, служащий для вы работки импульса в момент прохождения оси отраженного сигнала по следу зондирующего с направлением й , 12- плоский отражатель, нормальный к поверхности рисунка с нормалью й , слуожащии для отражения зондирующего излучения, прошедшего через исследуемую среду, 13 - опора, с которой связан отражатель с возможностью юстировки, 00 - угол в плоскости рисунка 55между осью излучения и и направлением нормали отражателя й Ь Ьо Чвертикальная и горизонтаЛьная рефракция в линейном выражении. Позиции соч12 с 2 2(Яс - ы) - М, - (а с г о)2 ( я + св )1 где ч - скорость распространенияизлучения;время хода излучения доотражателя и обратно;- угловая скорость движениязеркала...
Устройство для автоматической стабилизации движущихся механизмов
Номер патента: 1556593
Опубликовано: 15.04.1990
Авторы: Бадовский, Булин, Волобой, Козачок
МПК: A01G 25/09, G01C 9/10
Метки: автоматической, движущихся, механизмов, стабилизации
...1 таким образом, что в исходном горизонтальномположении основания 1 продольные оситолкателей 9 микропереключателей 8пересекаются в точке центра тяжестигруза 7, упоры 10 ограничения качения груза 7 установлены в исходномгоризонтальном положении так, чтоцентр тяжести груза находится междутолкателями 9 микровыключателей 8.Сами же микровыключатели 8 управляют механизмом выравнивания стабилизируемого устройства.Устройство работает следующим образом.Стабилизируемый механизм 5 устанавливают строго горизонтально, напримерпри помощи гидропривода и системы рычагов, после чего с помощьюгаек, находящихся на регулировочнойстойке 6, также выставляют строго горизонтально основание 1 с укрепленны"ми на нем направляющими 2. Это положение основания 1...
Оптическая система светодальномера
Номер патента: 1566216
Опубликовано: 23.05.1990
Авторы: Горлушкина, Димитров, Нечаев, Петров, Потепун, Сухопаров
МПК: G01C 3/04
Метки: оптическая, светодальномера
...21, расположеннего от марки 6, размещенной на поверхности объектива 20, на расстоянии равном половине его фокусного расстояния.Ход лучей в оптической системе светодальномера следующий.От источника излучения (лаэера 5), потокпройдя компоненты, передающего объектива 8, 9, направляется на ,обьект, отразившись от которого возвращается и принимается объективом 10 и системой 11, преломляется призмой 12 и регистрируется фотоприемником 13, где после преобразований выдается на табло окулярной сетки 14 расстояние до объекта, Наблюдатель рассматривает объект через систему 1-4, Световой поток от визирной марки 6 проходит. положительный.компонент 9 передающего объектива, в фокальной плоскости которого она находится, и параллельным пучком...
Компенсационный механизм для измерительных реек из алюминиевого профиля
Номер патента: 1566217
Опубликовано: 23.05.1990
Авторы: Бретшнейдер, Кунич, Хейнце
МПК: G01C 15/06
Метки: алюминиевого, измерительных, компенсационный, механизм, профиля, реек
...- М.:Недра, 1970, с. 450-451, рис,505).Недостатками известного являетсябольшой вес и низкая коррозиостойкость, поскольку компенсационный элемент выполнен из стали1Цель изобретения - облегчениеконструкции и повышение ее долговечности.На чертеже показана схема измерительной рейки с компенсационныммеханизмом,В корпусе рейки 1, изготовленногоиз изогнутого алюминиевого профиля,расположен измерительный элемент 230в виде инварной ленты длиной 1ьфпричем один конец ленты 2 прикрепленк основанию рейки в точке Г а другойк точке 1, плеча 3,1, рычаг 3 шарнирно закреплен на корпусе рейки 1 вточке Рз. Другое плечо 3,2 рычага 335соединено с компенсационным элементом, коэффициент температурного расширения которого больше...

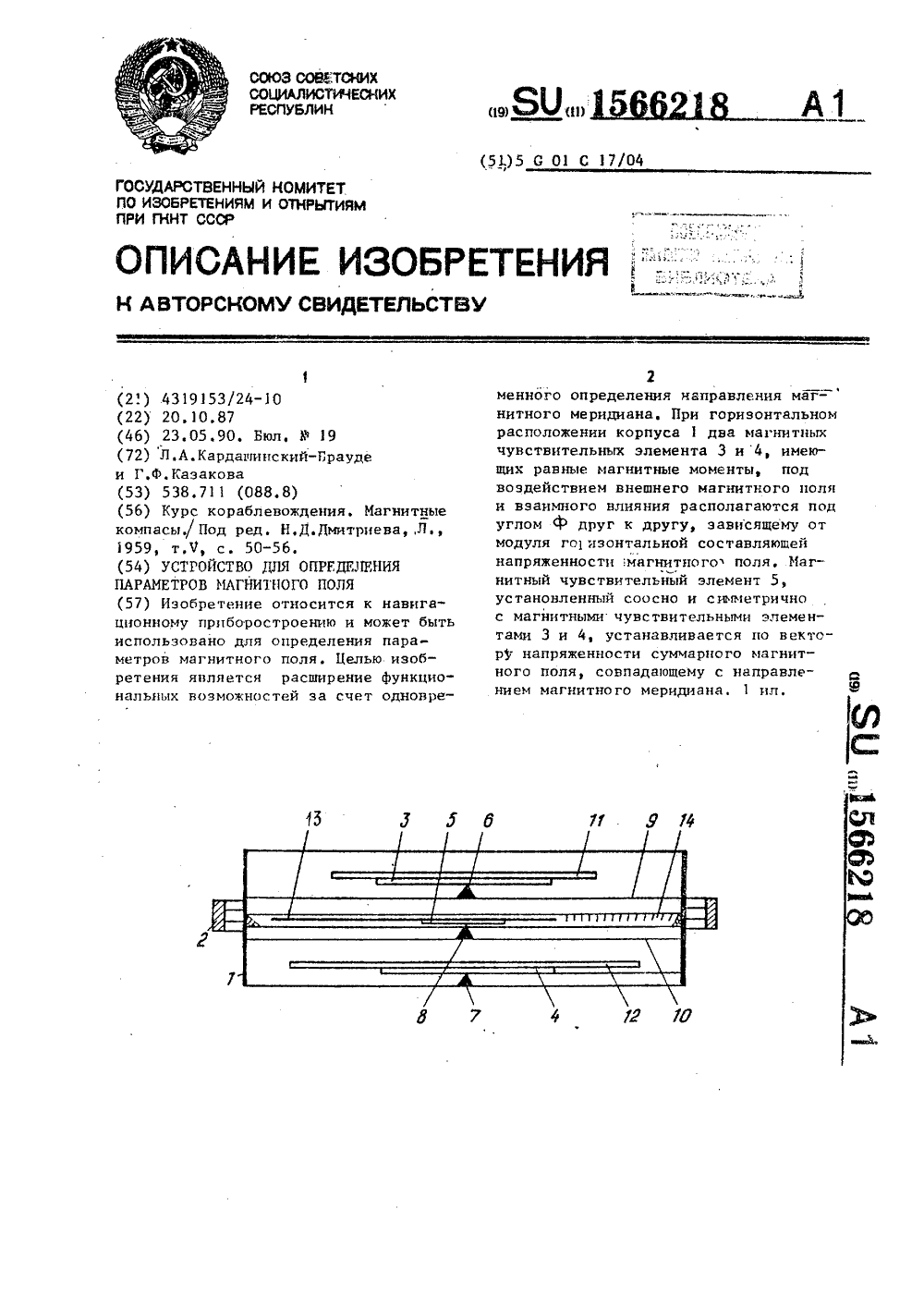

Устройство для определения параметров магнитного поля
Номер патента: 1566218
Опубликовано: 23.05.1990
Авторы: Казакова, Кардашинский-Брауде
МПК: G01C 17/04
Метки: магнитного, параметров, поля
...9 и 10, жесткосвязанных с корпусом 1. Центры тяжести и точки опоры всех трех МЧЭ лежатна одной вертикальной оси. На МЧЭ3 и 4 закреплены шкалы 11 и 12 соответственно, а на МЧЭ 5 - индекс 13.3Внутри корпуса 1 размещена шкала 14,Устройство работает следующим образом.При горизонтальном положении корпуса 1 два МЧЭ, имеющие равные магнитные моменты (ИЧЭ 3 и 4), под воздействием внешнего магнитного поля(гориэонтальной составляющей Н) ивзаимного влияния друг на друга располагаются под углом Ф друг к другу.БиссЕктриса угла Р совпадает с плоскостью, в которой лежит вектор Н.Угол Ф зависит от модуля горизонтальной составляющей Н напряженностимагнитного поля, Зависимость междуФи Н выражается формулойН=КсоЛ,2 фгде К - постоянный множитель...
Отвес
Номер патента: 1232002
Опубликовано: 23.05.1990
Автор: Жданов
МПК: G01C 15/10
Метки: отвес
...на нити 3 (тросе) и помещенного в корпус 1 груза 4, на поверхности которого смонтированы нагревательные элементы 5, Запитку нагревательных элементов 5 производят посредством выключателя 6 через спиральные проводники 7 от постороннего или автономного источника электроэнергии 8, При автономном источнике 8 его помещают внутри груза 4, Перед центровкой отвеса груз 4 находится в твердом демпфирующем вегцестве и не имеет свободы перемещения, Для центровки отвеса выключателем 6 запитывают нагрева. тельные элементы 5, которые разогревают вокруг груза 4 демпфирующее вещество 2, что позволяет смешаться грузу 4 по мере его отклонения от вертикали. Ввиду того, что ,разогретое демпфирующее вещество 2 находит. ся по периметру груза 4 и...
Отсчетное устройство
Номер патента: 1569536
Опубликовано: 07.06.1990
Авторы: Горбачев, Журавлев, Мессинг, Митин
МПК: G01C 1/06, G01D 13/02
Метки: отсчетное
...и грубого отсчетов Ьематическую связь между лимбами точного 1 и грубого отсчетов, и на прямолинейную грань Фигурного элемента7, устанавливая при этом лимб 1 в нулевое положение. 2 ил. дуктор лимбов, к которому относится зубчатый венец 12, и лимб грубого отсчета не показаны).Одновременно с отжимающими кулачками 4 разворачивается и профильный кулачок 5, участок торца которого заглублен по отношению к остальной части торца по винтовым линиям встречного направления. При развороте профильного кулачка 5 по его торцу скользит кулачок 13 толкателя, который, перемещаясь по винтовой линии одного направления, освобождает пружину 14, Находящаяся в сжатом состоянии пружина 14 толкателя разжимается и ее потенциальная энергия преобразуется в...
Секстант
Номер патента: 1569537
Опубликовано: 07.06.1990
МПК: G01C 1/08
Метки: секстант
