Номер патента: 114993

Опубликовано: 01.01.1958

Автор: Яковлев

МПК: G01C 19/02

Метки: вращающемся, гирогоризонт, шпиле

...10.Мембрана 6 представляет собой пружину, которая поджимает черезшарики 9 и лежащее на них опорное кольцо 10 лепестки стакана 3. Поддавлением мембраны шарики удерживаются на дне кольцевого вкладыша 8. В момент перехода на рабочий режим эта мембрана выполняетроль хлопающего пружинного элемента, приводящего в действие деталимуфты сцепления,Предлагаемый гирогоризонт действует следующим образом.При вращении электродвигателем 2 разгонной муфты возникает ценжная сила, которая прижимает шарики 9 к конусу кольцевогоыша 8 и лепестки стакана 3 к шаровой поверхности 4,В результате этого исключается проскальзывание муфты,о к ж тробе вклад114992При развитии достаточного числа оборотов (5000 в 60 об/мин.) центробежная сила лепестков стакана 3 и...

Номер патента: 115125

Опубликовано: 01.01.1958

Автор: Воротников

МПК: G01C 9/12

Метки: записи, наклона, прибор, углов

...Рычаг 5выполнен в виде рычага первого рода; ось качания его покоится в цапфах 6, установленных на цеподвии(цой вертианой двойке 7; короткоеплечо шарнирно связано с угольником 4 маятника, а длинное плечовходит в паз каретки 8 пишущего приспособления.Каретка 8 этого приспособления имеет перо 9 и перемещается подвум струнам 10, натянутым параллельно осп барабана 11 с бумагой,на которой производится запись.Масштаб отклонения стрелки вдоль оси барабана 11 устанавливается изменением положения цапф 6 вдоль стойки 7 посредством винта12. При этом изменяется расстояние между точкои соединения рычага 5с угольником 4 маятника и осью поворота рычага 5, а следовательно, меияется и линейная величина отклонения стрелки с кареткойПрибор снабжен часовым...

Номер патента: 115202

Опубликовано: 01.01.1958

Авторы: Насберг, Херхеулидзе

МПК: G01C 13/00, G01P 5/02

Метки: водой, водохранилищ, дна, каналов, нескального, покрытые, полевого, скорости, участки, фильтрации, фильтромер

...8, с расчетом расположения дна корзинына 5 - 6 см выше нижнего обреза колокола.Соединительный шланг, заполненный водой, надевается на патрубки 2 и 12.Шток 21 оттягивается вверх и закрепляется в этом положении.Открывается кран 11.При ослабленном тросе 1 б прибор опускается на дно водоема натросе 25. Так как шток оттянут вверх и зафиксирован в этом положении,то при погружении прибора в воду и в грунт отверстие 18 патрубка 8открыто, а отверстие 17 закрыто. Благодаря этому сначала воздух, а затем и вода из полости колокола свободно выходит через отверстие 18.После опускания прибора на дно и ослабления обоих тросов, в течение 2 - 3 мин. обеспечивается возможность прибору под действием весагрузов погружаться в грунт. Затем подъемом троса 1 б...

Номер патента: 115519

Опубликовано: 01.01.1958

Автор: Андреева

МПК: G01C 11/04

Метки: инверсор, лекально-винтовой, масштабный

...трос передающих блоков 11 и 12.При вращении штурвала 1 вращается винт 6, перемещая гкаретку А, которая, в свою очередь, ползуном 4 через палецсвязана с лекалом 2 и тросиком 10, переброшенным через блокиа также связана с кареткой Б, на которой укреплен снимкодержимеющий поступательное движение.Одновременно с вращением штурвала 1, посредством шестерен редуктора 6, приводится во вращение винт 7, перемещающий вдоль своейоси каретку С с объективом 8,Для сохранения оптического сопряжения между перемещением объ;ектива и перемещением снимка, в зависимости от фокусного расстоянияобъектива и диапазона увеличений, передаточное отношение сменныхшестерен редуктора 6 должнр быть подобрано таким, чтобы было сохранено оптическое сопряжение, в крайних...

Номер патента: 115818

Опубликовано: 01.01.1958

Автор: Ткачев

МПК: G01C 21/18

Метки: движущимся, пройденного, пути, телом

...1, подвешенную рподвесе с осями 2, 3 и 4 и гироскопически стабигте и азимуте с помощью трех следящих систеНа платформе жестко закреплены два аксновлены на шарикоподшипниках 7 три однокороскопических стабилизатора 8, 9 и 10 со вза иосями стабилизации.Каждый гироскопичесчиком 11 угла грецессии, М 115818зацни 13. Каждая же ось платформы 1 сочленена с серводвигателем 14, который управляется через усилитель 15 от датчика 1 б угла отклонений индекса 17, установленного на платформе относительно индекса И, связанного с осью стабилизации соответствующего гироскопа.В устройстве применена кинематическая связь индекса 17 с платформой 1 с помощью механизма 19 (шагового двигателя или устройства синхронной передачи угла), допускающего повороты индекса...

Номер патента: 115820

Опубликовано: 01.01.1958

Автор: Сивков

МПК: G01C 19/00, G01P 3/16

Метки: движения, земной, относительно, поверхности, поступательного, скорости, тела

...способ более совершенен. по сравнению с известными способами, так как он обеспечивает высокую точность измерений.Это достигается тем, что величину центробежной силы определяют путем измерения скорости прецессии гироскопа в результате воздействия на него эталонной силы.Для повышения точности измерения в схему измерения могут быть введены поправки от соот ВЕТСТВУЮЩИХ ДЗТЧИКОВ, УЧИТЫВЗЮ Комитет по делам изобретений и открытийщих различные факторы, зависяЩие от высоты притяжения луны,положения объекта нац землеи его географического положения и пр.Коррекция в измеритель скорости может быть введена в соответствии с заранее рассчитанной программой.Способ измерения скорости поступательного движения тела относительно земной...

Номер патента: 115995

Опубликовано: 01.01.1958

Автор: Васильев

МПК: G01C 11/04

Метки: конвергентное

...положение А 5 и А 5, Расстояние от центра 5 до плоскости ху равно Л, а от центра 5 до плоскости ху равно .Повернем полуось 5 относительно полуоси 5 на угол а, Засекаюший стержень 1 повернется при этом на угол д, проекция которого па главную вертикаль будет равна углу поворота и. Стержень 11 переместится параллельно своему прежнему положению и займет положение 11, в силу чего расстояние между центрами карданов 9 и 10 останется прежним. Это обеспечит неизменность угла что и требуется по условию.Б это время каретка 16 в плоскости ху опишет кривую и из точки А перейдет в точку А. При этом связь между коордицатами точки 4 (ху) и точки а (хд) выражается формулами 1 и 2.С целью трансформирования снимка, искаженного за влияние двух углов...

Номер патента: 116769

Опубликовано: 01.01.1958

Авторы: Недзвецкая, Цыганов, Шнейдер

МПК: G01C 13/00, G01S 15/66

Метки: гидролокатор

...задержки и устанавливающий спусковую схему 15 на промежуток времени, определяемый максимальной дальностью обзора.Спусковую схему 15 - триггер, подающий на каскад измерителя дальности импульсы, время между которыми определяет дальность. Спусковая схема возвращается в начальное состояние первым отраженным сигналом.Измеритель 10 дальности - каскад на нормально запертой лампе, открывающейся только на промежуток времени между импульсами от спусковой схемы. Среднее значение анодного тока за этот промежуток прспорционально дальности.Измеритель 11 амплитуды, преобразующий отраженные импульсы в постоянный ток, пропорциональный амплитуде импульсов.Гидролокационный блок, спускаемый в скважину, включает: Задающий генератор 1 б, собранный...

Номер патента: 116846

Опубликовано: 01.01.1958

Автор: Хрущев

МПК: G01C 19/06

Метки: гиромотор

...до соорки приоопа должны быт. парно подобраны по тнь:.,1 храктеристикам осевого смещсния.Ротор 4 приводится во вращение от общего кольцевого иС 11 Тор, оба ротора вращаются синхронно, так как они механзаны вежд собой с помощью штифтов Ь.татор 9 гиро 11 отора охватываст вс 10 окрмкиосгь роторов 4 и,с". ., Не 1 сдвнжг 10 Оик 1 епле к корпусу 10. Ли ДУГОВОГ ически свя 1 ПХ В прецизионных гироскопах пррвеобоженныдвух шарикоподшишиках и снабжеПредлагаемый гиромотор болееся лу 1 ший теплообмен между ротокми.Это достигается тем, цто оба рной близости один к другому, распосоединены между собой поводком изуюшим замкнутое пространство мсводятся во воащсние от общего Бнстори,а.гльный Вы - орные (или гчных рото- подшипниорами прс 1 пниками 3...

Номер патента: 117028

Опубликовано: 01.01.1958

Автор: Сериков

МПК: G01C 15/06

Метки: нивелирная, рейка

...10 щийся ма 51 тнн:;ОВВ 1 Й 1 уклономср Ф со стре пеой;,ь которьш Для 110 зыьпе:1 я ОП 10 с. Из.1 с;.;с;111;1 с;12 бжен всп 11 Г 051 ым;," по 1:ствох 1 6 и п 1 иал 21 м 7.П 1 и пвоц пз Н.1.; ОТС 1 П 1 ть 1 ваетГя к )утизпа ската,до 45, по втопой; 5 сей и четв ртой - -похпздвк:1, котоГ н и 10 я . О и Г 11 рч 1 зме"1 "и кп тизны сата "ч 1 террас имеютп;к 1 Н 1.рину пове 11 хности соответственно 2 Л и 1,х. Снпзу к .руба рей 1 П 1 кпспи. с . бачОН о с крыХпкам 11 Б.р.1;е 1: . и:111 к.1 Г.1 О, Открызающимис 51 рычагом 11 и закрывающимися пружиной 12. Б бачок засы- паст" я матсриал, служа 1 цпЙ для Отметок. При разОИВке террас яа за да 11 о:с ":.резь ч"11 122 перВОЙ террасой пслается пепвая Отметка пос ле е:о рсйка ка,ет:ч на склон и...

Номер патента: 117029

Опубликовано: 01.01.1958

Авторы: Мещеряков, Орловский

МПК: G01C 15/12

Метки: оптического, ориентирования, подземных, прибор, съемок

...ЧсртЕжОМ, 1 Л 1)нбОР,ОСТОР)т ИЗ ЗрнтЕЛЬНОй трубЫ 1 РЧСС(нг) ЗакрСПЛЕННЫМИ На нЙ бъек.,)иной насадкой 2 и дополнительР;ОЙ Вз 11 рнОЙ Г")уокой 3 для отсчета по двум устанс)вленпым на наземной поверхнаст)1 диамет 1)я,ьио- (1 ротР(вополохно) шкалам +ГлавР(ос сечение 1(исааки 2 установлено параллельно пл)оскосг(1, з которой лежат параллельные друг другу оси труб 1 и 3 и визирный )уч от трубы 3 на шкалу 4. Б поле зрения трубы 1 помещена сетка в 1:1(де перекрестия со шкалой на одной из нитей, В поле зрения трубы 3 таквке имеется пгрекрестие из двух нитей, одна из которых лежит В плоскости Осей )руб 1 11(3,1.)риен (р(ка производится следу)О)дим Образом.И 117029На ориентируемом горизонте натягивается между двумя точками подземной съемкй проволока...

Номер патента: 117129

Опубликовано: 01.01.1958

Автор: Кокоулин

МПК: G01C 7/06

Метки: волнового, горизонта, максимальной, положения, разности

...собой штангу с деле. нием, идущим сверху вниз, и двумя кронштейнами 2, закрепленными на ее концах.Между кронштейнами параллельно штанге натянут трос 3, на который свободно надет поплавок 4. Выше и ниже поплавка на трос надеты с некоторым трением втулочки б и б, служащие индикаторами разности волнового горизонта. Трос 3, несущий поплавок и втулочки, выполнен в виде кольца, натянутого на двух блоках 7, установленных на кронштейнах 2. Концы троса со стороны, противоположной поплавку, скреплены зажимом-указателем ь, сл жагцп для фиксац первоначального положения поплавка и втулочек Б и б и отсчета максимальной разности положения волнового горизонта по шкале, нанесенной на штанге (вехе) 1. Верхний блок снабжен стопором 9 и его ось...

Номер патента: 117144

Опубликовано: 01.01.1958

МПК: G01C 11/02

Метки: 117144

...ъ 1 ер:еОЙ;1 енты, а друГОЙ снаб)ксн оа;3202 но. Лл 1 намотки лент и енониу"Ом для стсчст 2 ве;1 иг 1 ины б 113 чса;и акдая 1,3 112 мср снабнсна индикаторОм, йикГИ руЕОП.,11 ъЕ изменение Вслп".ИЕЕЬ (130 К ПСГО Ра Г ТОЯ 1;ИЯ.СТРОК" ГВО ПЗЕДЕВГПЕ 101 Л СтеРеофотОГР 23 ъЕтРичсскои кЕМЕРы покаПрибор вьНо 1;ен в висее двуех оЕд;ль:-Ых .;амер 1, перемещаемыхВ 112:.разлении базиса съемки. Обе камер,1 310 НГированы на двух парал,е,срамъНх 2 ,: пеарЕч".ными соединсг 1 иямп и тслс;копи 1 сескими дпаГОпальпыъеп л;таСами д, ЛлЕвное изменен:1 с сязиса съехеки, 11 ри сохране 11 Ен О;0 Гор 130.-1 тальпоГО 110 ложения и Вертикально; 0 полокения камер,Осу 1 цеств.яется тутсм Врацени 51 двух взаиз 10 связанных шестерен 4, 32 к л 21 Елспных 2 с...

Номер патента: 117155

Опубликовано: 01.01.1958

Автор: Копайгородский

МПК: G01C 13/00

Метки: водоемов, волн, высоты, дистанционного, мелководных, районах

...через десятые доли метра, замыкаемые водой при прохождении над ними волнового горизонта, К каждой контактной пластинке припаяны изолированные провода, соединяющиеся с измерительным щитом при помощи кабеля 3. Веха погружается на одну треть своей длины в воду и крепится к какому- нибудь упору.Измерительный щит устанавливается на берегу. На нем расположены в ряд электрические лампочки 4 - индикаторы целых метров и десятых117155долей метра длины вехи. Лампочки подключены параллельно одна другой (через общую положительную и отрицательную шины) к источнику питания 5.Контакты на вехе, обозначающие целые метры, включены в цепь лампочек, служащих в качестве индикаторов целых метров, а контакты, обозначающие десятые доли метров, подключены к...

Номер патента: 117327

Опубликовано: 01.01.1958

Авторы: Катенин, Цицурин

МПК: G01C 13/00

Метки: гидрологических, груз, погруженных, посыльный, приборов, работой, тросе

...рпендикулярнуючной прорезью Для управления работой погруженны. в море на троческих приборов применяют посыльные грузы с продольнопрорезью и замком для троса, Однако известные грузы псложны по конструкции и неудобны в эксплуатации.Предлагаемый груз лишен указанных недостатков. Это достигается в результате того, что замок для троса выполнен в виде цилиндрической подпружиненной защелки, вставлен в выточку груза, перпендикулярную его продольной прорези, и снабжен 1-образной поперечной прорезью, совмещаемой с продольной прорезью груза,На фиг. 1 и 2 изображена схема предлагаемого груза.Груз выполнен в виде цилиндра 1 с продольной радиальной прорезью 2 и защелкой для троса 8.В средней части тела цилиндра 1 перпендикулярно...

Номер патента: 117329

Опубликовано: 01.01.1958

Авторы: Валов, Здобников, Митницкая

МПК: G01C 11/02

Метки: прецизионный, прибор, фотограмметрический

...б относительно левого снимка на величину продольного параллакса от - 10 до + 30 мв. При помощи корректоров 7 и 8 кареткам 4 со снимками сообщается дополнительное движение вдоль оси абсцисс прибора за их продольные углы наклона, а при помощи корректоров 9 и 10 снимки на каретках получают вращательное движение, в результате чего исправляются продольные параллаксы за поперечные углы наклона На правом корректоре имеется еше дополнительное устройство 11 и 12 для исправления продольных параллаксов за разномас М 117329штабность снимков. С передней стороны прибора к станине присоединена коробка 13 с оптическим устройством, включающим призмы 14, позволяющие поворачивать изображение аэроснимков на 90 и 180 независимо от положения их в приборе....

Номер патента: 117430

Опубликовано: 01.01.1958

Авторы: Величко, Тимербулатова

МПК: G01C 3/08, G02B 5/12

Метки: зеркально-линзовый, отражатель

...описание к ой и составлсущность дополнительного изобретения.Зеркально-линзовый отражатель состоит из набора в виде расаковых двухлинзовых объективов 1 и подвижного большого зер, общего для всех объективов отражателя,Каждый объектив (ячейка растра) 1 состоит из длинзы 3 и плоско-вогнутой линзы 4, в центре плоской пторой радиус этой поверхности К= - .непосредственноносят зеркальную металлизацию 5.Наличие в описываемом зеркально-линзовом отражателе двухражающих поверхностей малого зеркала 5 на плоских поверхнос РУ коо в исин. т 1 й ти- ач 8030 представл ои ет ская отор один ла 2 авояковыпук оверхности на линзуна от явлено б декабря 1957 г. за587602 в Комитет по делам изобретений и открытий нри Совете Министров СССР117430 Предмет...

Номер патента: 117432

Опубликовано: 01.01.1958

Автор: Коллектив

МПК: G01C 5/06, G01L 7/12

Метки: барометрический, высот, измеритель

...в движение двигателем 3 через кривошипный механизм 4. Подключение кривошипного механизма к двигателю производится на определенной высоте электромагнитом 5 через специальную муфту после замыкания анероидной коробкой электрического контакта 6.При перемещении поршня вверх клапан 7 открывается и подпоршневая полость устройства сообщается с атмосферой. При движении поршня вниз клапан закрывается и затем производится сжатие заключенного в этом объеме воздуха. При этом давление в анероидной коробке 1 увеличивается во столько раз, во сколько раз изменяется объем.Под дей,"твием увеличивающегося давления анероидная коробка 1 поворачивает связанное с ней зеркало, которое посылает импульс света на светочувствительную бумагу, надетую на барабан...

Номер патента: 117602

Опубликовано: 01.01.1958

Автор: Рахманов

МПК: G01B 5/28, G01C 7/04, G01D 9/02 ...

Метки: автоматической, глубины, записи, колебаний, органов, орудий, почвообрабатывающих, прибор, рабочих, хода

...только колебания глубины хода рабочих органов орудия,На чертеже изображена схема прибора для автоматической записи и положение металлической рейки.Прибор состоит из рамки 1, жестко укрепленной госредством квадратного бруса 2 на держателе грядиля 3 культиватора. На раме установлены два валика для бумажной ленты 4, из которых верхний 5 является ведущим. Вращение ему сообщается посредством гибкого вала 6, соединенного с валом привода культиватора. На квадратном брусе 2 на оси свободно посажен двуплечий рычаг 7, короткий конец 8 которого имеет гнездо для карандаша, а длинный - изогнут под углом оО к явля117602ется осью для ролика 9, Длинный конец рычага пружиной 10 притягивается книзу, На рамке 1 установлен неподвижный карандаш 11, служащий...

Номер патента: 118057

Опубликовано: 01.01.1958

Автор: Монченко

МПК: G01C 3/30

Метки: кипрегель

...точки, призменный блок, выполненный из двух склеенных призм 3 и 4 с нанесенными дальномерными штрихами в центральной зоне их склейки, и окуляр 5, Оптический круг кипрегеля представляет собой стеклянный диск б, на одной плоскости которого нанесены деления с ценой в 10, начальная окружность и номографические кривые (горизонтальных проложений и превышений).Оптический круг освещается посредством зеркала 7 и матового стекла 8; он служит для передачи делений и помографических кривых в поле зрения зрительной трубы.При помощи призменного блока 9 изображение кривых иповертывается на 90 к плоскости круга б и по отношению коси трубы. Далее объективом 10 изображение передается черезв призменный блок из двух призм 3 и 4, На одной грани...

Номер патента: 118074

Опубликовано: 01.01.1958

Автор: Пиньковский

МПК: G01C 7/06, G01D 9/42

Метки: профилограф, стволов, шахтных

...и 2. Схемы поясняют устройство и действие прибора.Профилограф имеет жесткий трубчатый каркас 1, опускаемый наподвеске 2 в шахту; направляющие ролики 3, прижимаемые к проводникам 4 пружинами 5 распорных регулируемых штанг б; две скобы 7,плотно прилегающие к проводникам 4, с укрепленными на них уровнями 8 и 9, расположенными под 90 один к другому; самопишущий прибор 10, фиксирующий при помощи ролика 11, тяги 12 и колеса 13 изменение расстояния между проводниками 4.На скобах 7 выше установленных на них уровней 8 и 9подвижные коромысла 14, которые задевают за кромку бапрохождении профилографа вблизи балок и расстрелов шах укреплены лок 15 при т 11 ого ство118074 2МйбКЙМ ла. Коромысла приводят в движение штоки 1 б, связанные с барабаном 17...

Номер патента: 118088

Опубликовано: 01.01.1958

Авторы: Кораблев, Розов

МПК: G01C 11/06

Метки: аэроснимкам, дополнения, исправления, карт, топографических

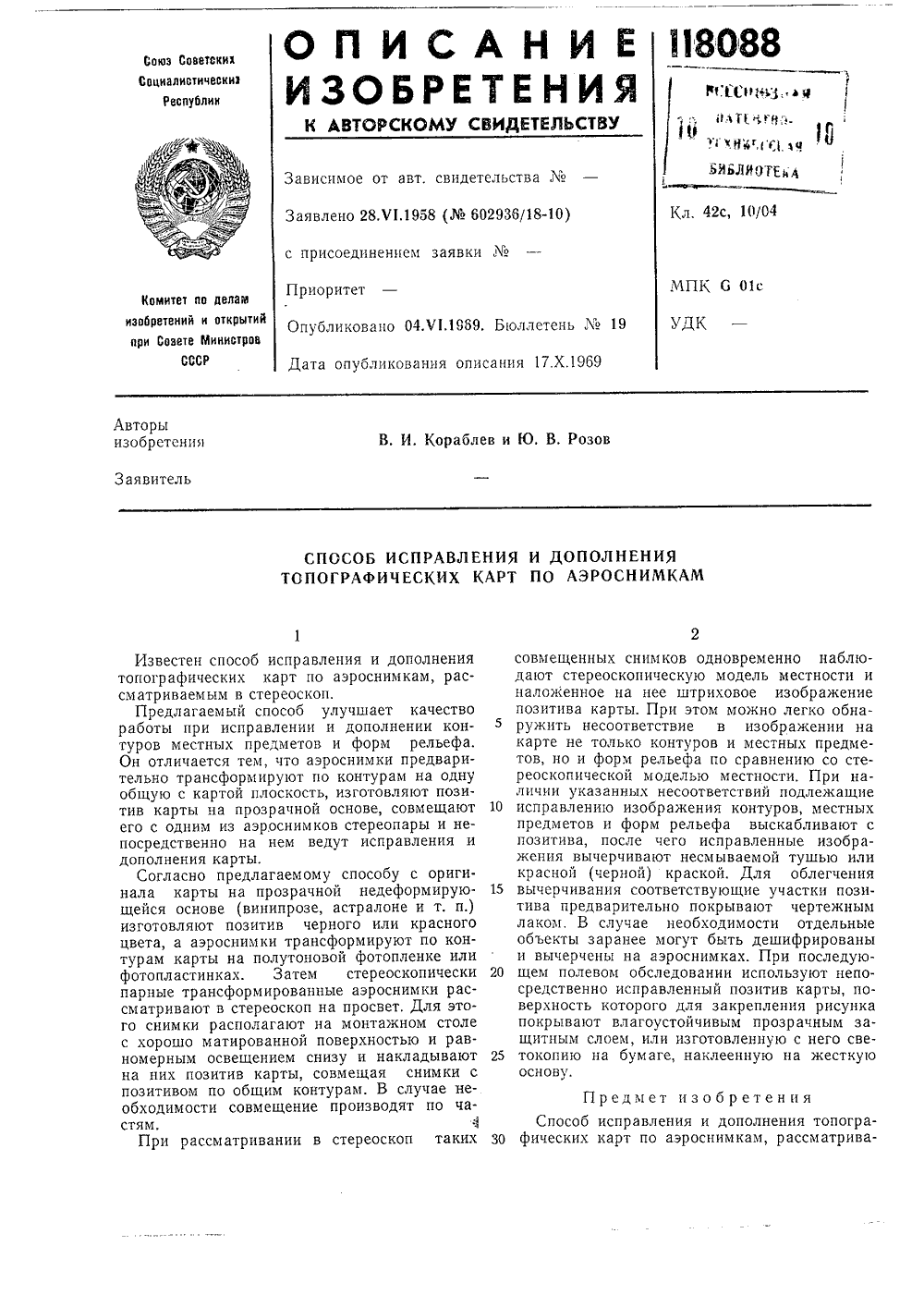

...рассматривают в стереоскоп на просвет. Для этого снимки располагают на монтажном столе с хорошо матированной поверхностью и равномерным освещением снизу и накладывают на них позитив карты, совмещая снимки с позитивом по общим контурам. В случае необходимости совмещение производят по частям, 4При рассматривании в стереоскоп таких совмещенных снимков одновременно наблюдают стереоскопическую модель местности и наложенное на нее штриховое изображение позитива карты. При этом можно легко обна ружить несоответствие в изображении накарте не только контуров и местных предметов, но и форм рельефа по сравнению со стереоскопической моделью местности. При наличии указанных несоответствий подлежащие 10 исправлению изображения контуров,...

Номер патента: 118137

Опубликовано: 01.01.1958

Автор: Шульман

МПК: G01C 3/04, G02B 13/20

Метки: дальномер

...соответственно расположенными диафрагмами 2 и 4 ипопадает на основной фотоэлемент 5, что вызывает появление тока вцепи При этом стрелка гальванометра, последовательно соединенногос фотоэлементом, поворачивается на некоторый угол и заслонкой б перекрывает часть лучей, падающих на фотоэлемент. Для устранениявлияния освещенности объекта на показания гальванометра примененвспомогательный фотоэлемент, нанесенный на диафрагму 2. Ток в цепи этого фотоэлемента, изменяющийся в зависимости от освещенно118137сти объекта, создает противодействующий момент, поворачивающий рамку 7 гальванометра в противоположную сторону, по сравнению с моментом, создаваемым основным фотоэлементом.Вследствие этого стрелка гальванометра устанавливается в плоскости...

Номер патента: 118402

Опубликовано: 01.01.1958

Автор: Крылов

МПК: G01C 17/10

Метки: внутренним, компаса, поправки, створам

...садки на пеленгатправки комтича 1 оп 1 всся существуюнаолюдсн 51бортов кооптические ъемыой наопределеним створаиспользолсцгатороящихся ст,ве,примеванные в ия по м, о вация в для разць иены виде Для определения поправки гироскопического или магнитного ком,паса по створу двух береговых ориентиров, расположенных с разных бортов корабля, применяют устройства, содержащие компасные пеленгаторы.Предлагаемое устройство более совершенно, так как оно позволяет одновременно наблюдать два ориентира с помощью существующих компасных пеленгаторов и сократить таким образом количество маневров судна при определении общей поправки компаса. Для этой цели в устройстве применены оптические призмы, смонтированные в виде съемной насадки на пеленгатор.На...

Номер патента: 118615

Опубликовано: 01.01.1959

Автор: Валешко

МПК: G01C 11/30

Метки: плановых, сгущения, сетей, фотограмметрических

...упрощобработки аэрофотоснимков.Это достчгается в результате того, что на аэрофотоснимках измеряют расстояния между точками фотограмметрической сети, вычисляют по ним ортогональные расстояния между соответственными точками местности и по найденным расстояниям наносят линейными засечками положения искомых точек на основе в заданном масштабе.Сгущение плановых фотограмметрических сетей по предлагаемому способу осуществляют в следующем порядке,1, На контактные отпечатки наносят опорные пункты и производят разметку точек сгущения.11. По негативам после нанесения главных точек производят на стереокомпараторе измерения поперечных параллаксов на стандартных точках и величин продольных и поперечных параллаксов и фотограмметрических коордчнат на...

Номер патента: 118619

Опубликовано: 01.01.1959

Автор: Владимиров

МПК: G01C 13/00

Метки: предвычисления, приливных, течений, элементов

...индикатор, о т л и ч а ю щ е е с я тем,что, с целью упрощения преобразования гармонических составляющихкомпонент течения в электрические величины, в нем в качестве элементов, задающих изменения фазы и амплитуды, составляющих компоненттечения, применены синхронно протягиваемые между электролампами ифотоэлементами прозрачные фотопленки, на каждую из которых фотоспособом нанесено в виде непрозрачного контура целое число волн одной долготной или широтной компоненты составляющей течения,2. Устройство по п, 1, о т л и ч а ю щ е е с я тем, что, с целью обеспечения синхронной протяжки фотопленок и соответствующего их натяжения, каждая фотопленка склеена в круг и надета на соответствующую пару шкивов, один из которых закреплен на ведущем...

Номер патента: 118986

Опубликовано: 01.01.1959

Автор: Спиров

МПК: G01B 5/14, G01C 3/02

Метки: заданным, между, прибор, расстояний, сооружениями, створом

...шкалой,бного танги аспоя совв по жные ой - ами д о- от ении домерных лагаемыи прибор в двух проекциях.дставкой 2, на котором установлен м смонтированы две цап том жезл может вра ами 4 в жезле вырезано ндрический реверсивныи типа, а на з срезанных краев онам установлены однои рна о а они ер и вр име118968 Предмет изобретения Прибор для измерения расстояний между сооружениями и заданным створом, выполненный в виде установленного на штативе с подставкой мерного жезла со шкалой, о т л и ч а ю щ и й с я тем, что, с целью упрощения производства промерных работ, мерный жезл снабжен на концах передвижными штангами, несущими с одной стороны индикатор часового типа, а с другой - укрепленные перпендикулярно жезлу два зеркала с биссекторами для...

Номер патента: 118987

Опубликовано: 01.01.1959

Автор: Кушнер

МПК: G01B 11/24, G01C 3/12, G01D 5/04 ...

Метки: криволинейных, оптический, поверхностей, прибор

...вокруг оси перемещении каретка б остается все время зменяя угол между рычагами 9.ередается при помощи тяг 10 на рычаги 11, употражателями 1. При этом следует учесть, что я 1 должен быть в два раза меньше угла поволина рычага 11 должна быть в два раза боль- соединения тяги 10 с рычагом 9 до оси ООМ 118987прибора. Весь рычажной механизм при помощи винта 12 и гайки 18 может передвигаться по направляющим 14.Замер координат точек контролируемой поверхности производится путем создания мнимой координатной плоскости в пространстве касающейся измеряемой поверхности в какой-то начальной точке, относительно которой можно измерить координаты любой другой точки данной поверхности, независимо от положения ее в пространстве. Для этого прибор...

Номер патента: 119686

Опубликовано: 01.01.1959

Автор: Ленгенбах

МПК: G01C 7/04

Метки: движущейся, заданному, координат, криволинейном, пути, тележки

...-- а (где а - длина звеньев тележки), гайка нижнего винтовогосчетчика 5 первой замкнет свои контакты, что вызовет срабатывание соленоида 10. При этом он повернет на О, оборота барабан 11 контроллера и переключит винт верхнего счетчика 5 на среднее колесо, а винт нижнего счетчика на переднее колесо, т. е. в обратном порядке, чем было досих пор.Гри этом счетчик отсчитает участок пути, ограниченный хордой длиною а. Переднее же колесо в это время отложит на винте счетчика путьгайки, соответствующий длине следующего участка пути, и т. д.Суммирование и запоминание значений координат осуществляетсяпри помощи двух барабанов 12, вдоль образующих которых с трением знаправляющих движутся храповые рейки И с коническими концами; вэти рейки...

Номер патента: 119687

Опубликовано: 01.01.1959

Авторы: Воронцов, Егоров

МПК: G01C 15/00

Метки: координатограф

...контакта 9 командной релейной схемой 10, включающей и выключающей реверсивные электродвигатели 7, Последние вращают винты 2 и 3 координатографа и одновременно через редуктор 11 и передачу, содержащую два сельсина 12 и 13, приводят во вращение диски счетчика 8.Предлагаемый координатограф работает следующим образом. жен прог управля выключ инатогр раммющим ющей афа иМ 119687 Предмет изобретения Уоординатограф, содержащий отметчик координат, перемещаемый во взаимно перпендикулярных направлениях при помощи винтов, о т л ич а ю щи й с я тем. что, с целью автоматизации нанесения точек по заданным координатам, он снабжен программным управляющим устройством, имеющим задающий программный счетчик, управляющий контактами командной...
